Do al Gaz Semineri

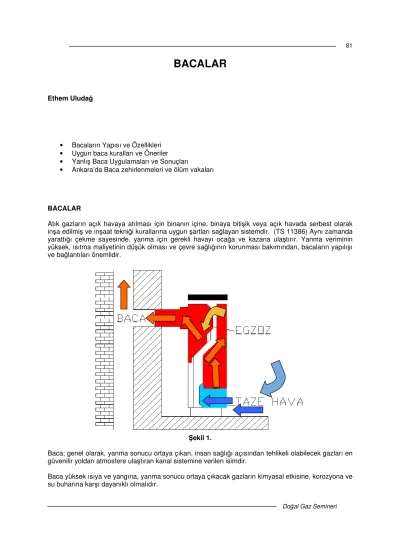

BACALAR

Ethem Uluda

• Bacaların Yapısı ve Özellikleri

• Uygun baca kuralları ve Öneriler

• Yanlı Baca Uygulamaları ve Sonuçları

• Ankara’da Baca zehirlenmeleri ve ölüm vakaları

BACALAR

Atık gazların açık havaya atılması için binanın içine, binaya biti ik veya açık havada serbest olarak in a edilmi ve in aat tekni i kurallarına uygun artları sa layan sistemdir. (TS 11386) Aynı zamanda yarattı ı çekme sayesinde, yanma için gerekli havayı oca a ve kazana ula tırır. Yanma veriminin yüksek, ısıtma maliyetinin dü ük olması ve çevre sa lı ının korunması bakımından, bacaların yapılı ı ve ba lantıları önemlidir.

ekil 1.

Baca; genel olarak, yanma sonucu ortaya çıkan, insan sa lı ı açısından tehlikeli olabilecek gazları en güvenilir yoldan atmosfere ula tıran kanal sistemine verilen isimdir.

Baca yüksek ısıya ve yangına, yanma sonucu ortaya çıkacak gazların kimyasal etkisine, korozyona ve su buharına kar ı dayanıklı olmalıdır.

(2)

Do al Gaz Semineri Tablo 1. Baca Tekni inin Geli imi

Beklentiler Sistem Avantajları

Statik denge Yangına kar ı dayanıklı

Sızdırmazlık

Tek kat örülmü baca

Sızdırmazlık

Tek kat dolgu baca

Kolay ve hızlı montaj

Sızdırmazlık

Tek kat, hücreli hazır baca

Az malzeme Az a ırlık Daha iyi ısı yalıtımı

Statik denge Yangına kar ı dayanım

Sızdırmazlık Aside kar ı dayanıklılık

Çift kat baca

Aside kar ı dayanıklı Daha az sürtünme direnci

Hareketli iç boru

yi yalıtım

zole edilmi üç kat baca

Yüksek uyumluluk Dü ük atık gaz ısısına

uygunluk

yi yalıtım Nemden etkilenmeme

zole edilmi , nemden

etkilenmeyen baca Modern ve do ru çözüm Üniversal kullanım Nemden etkilenmez

Havalandırmalı Hafif

DO AL BACA ÇEK : Baca içerisindeki gaz ile havanın yo unluk farkından ortaya çıkan sonuçtur.

BACA KAYIPLARI : Basınç kayıpları (Baca malzemesi, dirsekler, sızdırmazlık ve redüksiyonlar) ve sıcaklık kayıplarıdır. (Kötü ve yetersiz izolasyon, kaçaklardan bacaya so uk hava girmesi)

BACA PROBLEMLER : Yetersiz baca çeki i, Yo u ma, Geri tepme

(3)

Do al Gaz Semineri

ekil 2.

ekil 3.

Bina bacaları genel olarak üçe ayrılırlar. (TS 12386) (TS 12514)

• AD BACA

• ÖNT BACA

• MÜSTAK L BACA

Adi Baca

TANIM: Birden fazla birime hizmet vermek için tasarlanmı her katta cihazların do rudan ba landı ı bacalardır.

(4)

Do al Gaz Semineri ekil 4.

önt (Ortak) Baca

TANIM: Zeminden çatı üstüne çıkan bir ana baca ve bu ana bacaya ba lanan her birime (daireye eve) ait bran manlardan meydana gelen bacalardır.

• önt baca bran man boyu 1.20 cm. den küçük olmamalıdır.

• Yan yana iki bran man aynı ana bacaya ba lanamazlar.

• Son kat baca boyu en az 4 m olmalıdır

ekil 5.

(5)

önt (Ortak) Baca

ekil 7.

Müstakil (Ba ımsız) Baca

TANIM:Tek bir birime hizmet vermek için in a edilmi binanın bir katından çatının üstüne kadar çıkan ve di er katlarla ba lantısı olmayan bacadır.

Genel Özellikler

• Baca yüksekli i arttıkça çeki artar.

• Baca gazları yo unlu u ile, dı havanın yo unlu u arasındaki fark arttıkça çeki de artar.

• Bacalar sıcak tutulmalı baca içerisine so uk sızması önlenmelidir. Bu durum kazan fan termostatı devreye girdi inde (yani fan durdu u esnada daha fazla yanmaya ihtiyaç olmamasına ra men) çeki i kuvvetli olan bacalarda bacanın kazan üzerindeki fan ba lantı noktasından hava çekmesiyle de olu abilir.

• Bacalarda e ime dikkat edilmelidir.

(6)

Yanma ve Sonuçları (Do algaz) Error!

ekil 9.

VA kuru L_min HAVA

Gerekli Oksijen

N2

O2

N2

O2

N2

O2

N2 ATIK GAZ

YANMA

C H2

Cn Hm

VA nemli

CO2

H₂O

Fazla Hava

YAKIT L=Lmin.

(7)

Do al Gaz Semineri ekil 10. Do algaz’ın yanması ve yanma ürünleri

ekil 11.

Suyun buhara kar ı orantısı

1 litre su 1700 lt su buharı

(8)

Do al Gaz Semineri ekil 12. Ankara GATA ısı merkezinde endüstriyel bir bacanın kı ayında atmosfere bırakmı oldu u

su buharı görülmektedir.

ekil 13. Ankara GATA Isı Merkezi

(9)

Baca Nasıl Çalı ır?

Basınç ve Sıcaklık li kisi

Baca çerisindeki Kaldırma Kuvveti

Bacanın sa lıklı bir ekilde i levini yerine getirebilmesi yani bacanın atık gazları tahliye edebilmesi için, baca içindeki hava yo unlu unun dı ortamın yo unlu undan daha az olması ile mümkündür. Bu da bacanın iç kısmının, dı ortama göre daha sıcak olması ile mümkündür. Sıcak hava; bacadan dı arı çıkma e ilimi gösterirken, pe inden atık gazları da beraberinde götürür.

1m3 1,2kg

1m3 0,7kg

Gassäule

LuftsäuleHava Atık Gaz

1m3 1,2kg

1m3 0,7kg

Gassäule

LuftsäuleHava Atık Gaz

ekil 16.

(10)

Do al Gaz Semineri Türkiye’de Yapılan Bazı Yanlı Uygulamalar

1. Tu la ve Örme Bacalar 2. Baca Tu lası

3. Gazbeton

• Isı Dayanımı Yoktur

• Çabuk Kurum Tutar

• Neme Dayanıksızdır

• Yangın Riski Yüksektir

• Sızdırarak Atık gaz Zehirlenmesine Yol Açabilir

• Baca Kusmaları ve Görsel Kirlili e Yol Açar

ekil 17.

Bacalar

ekil 18.

(11)

Do al Gaz Semineri Genel Özellikler

• Kalorifer kazan bacalarına soba, ofben v.b. Ba lantısı yapılmamalıdır.

• Bacalar, teknik bir zorunluluk olmadıkça binanın dı duvarlarında yapılmamalıdır.

• Baca duvarlarının kalınlıkları standart tu la boyutundan daha küçük olmamalıdır.

• Bacaların kesit alanı korunarak, hem içi hem dı ı hava geçi ine olanak vermeyecek ekilde, ince sıva ile sıvanmalıdır.

• Bacalar kom u binalardan en az 6 m uzakta bulunmalıdır.

• Bacaların alt kısmına, çelik sacdan hava sızdırmayacak ekilde, contalı bir temizleme kapa ı yerle tirilmelidir.

• Bacalar gerekli mukavemeti sa layabilmelidir. Dolayısıyla malzeme önemlidir. (TS 11386)

• Borular gev ek olmamalı, iyi izole edilmelidir.

• Sızdırmazlık malzemeleri yanmaya ve korozyona dayanıklı olmalıdır.

• Baca yükseklikleri kontrol edilmelidir.

• Baca boruları baca içerisine çok fazla sokulmamalıdır, aksi halde kesit daralaca ından baca çeki ini olumsuz yönde etkileyecektir.

ekil 19.

ekil 20.

(12)

Do al Gaz Semineri

• Bacanın dikdörtgen olması halinde, uzun kenar kısa kenarın en çok 1,5 katı olmalıdır

ekil 21.

• Baca boruları kapı, pencere gibi yapı elemanlarından en az 20 cm uzak olmalıdır. yi ısı izolasyonu oldu u takdirde ise bu mesafe %25 azalabilir.

• Borulara klape takmadan önce imalatçı firmaya danı ılmalıdır.

ekil 22. ekil 23. Örnek bir kombi tesisat eması ve baca

ba lantı ekli.

a

a*1,5

(13)

• Bacalı cihazlar mutlaka iyi çeken bir bacaya ba lanmalıdır.

• Kombi, ofben türü cihazlar bacanın tam altına, veya en çok 1 m açı a yerle tirilmelidir.

(Cihazın montaj kurallarına uyulmalıdır.)

• Yatay borularda yukarı do ru %3 e im verilmelidir.

• 90 derecelik dirsekler yerine 135 derecelik dirsekler tercih edilmelidir.

• Baca, cihazın çıkı ında (ilk dirsekten önce) baca çapının en az 3 katı kadar yükselmelidir.

(14)

Do al Gaz Semineri Dikkat Edilecek Hususlar

ekil 25.

Genel Özellikler

• Taze hava ve atık gaz basıncı dengelenmelidir.

• Kazan dairesi havalandırılmalıdır. (Hem taze hava hem de atık gaz için)

(15)

Yüksek Binalardaki Bacalar

R ü zg ar H ız ı

Windgeschwindigkeit Sog(Unterdruck)

Ç ek i ( N eg at if B as ın ç) B in ad ak i b as ın ç d e i im le ri

Druckänderungim Gebäude

Staudruck(Überdruck)

P o zi ti f B as ın ç

R ü zg ar H ız ı

Windgeschwindigkeit

R ü zg ar H ız ı

WindgeschwindigkeitWindgeschwindigkeit Sog(Unterdruck)

Ç ek i ( N eg at if B as ın ç) B in ad ak i b as ın ç d e i im le ri

P o zi ti f B as ın ç

Sog(Unterdruck)

Ç ek i ( N eg at if B as ın ç)

Sog(Unterdruck)Sog(Unterdruck)

Ç ek i ( N eg at if B as ın ç) B in ad ak i b as ın ç d e i im le ri

B in ad ak i b as ın ç d e i im le ri

Druckänderungim GebäudeDruckänderungim Gebäude

P o zi ti f B as ın ç

Staudruck(Überdruck)Staudruck(Überdruck)

P o zi ti f B as ın ç

ekil 27.

(16)

Do al Gaz Semineri Rüzgarın esti i yöndeki bina cephesinde pozitif basınç olu urken, di er tarafta negatif basınç olu maktadır.

ekil 28. Düz çatılar için rüzgar basınç diyagramı

ekil 29. Çatı açısı 30^o ‘ye kadar olan yapılar için rüzgar basınç diyagramı

ekil 30. Çatı açısı 30^o ‘nin üstünde olan yapılar için rüzgar basınç diyagramı

(17)

Do al Gaz Semineri Bacaların zolasyonu

ekil 31.

• Kullanılmayan so uk çatı katlarındaki baca bölümleri yanmayan malzeme ile dı tan izole edilmelidir.

• Bu önlem baca gazının baca çıkı ına kadar so umasını azaltır. (TS 11386)

• Bacanın çatı üzerinde kalan bölümünün izole edilmesi daha masraflı olaca ı gibi faydası da çok az olur.

Bacanın Planlanması

ekil 32.

• Çatı malzemesi yanabilir maddelerden yapılmı sa, çatı üzerinde kalan baca yüksekli i en az 80 cm olmalıdır. (Ah ap çatılar, shingle, vs.)

• Veya, çatı yanmaz bir malzeme ile izole edilmelidir.

(18)

Do al Gaz Semineri Bacanın Planlanması

ekil 33.

Çatı e iminin 20o ve daha fazla olması durumlarında, bacanın çatı üzerinde kalan kısmının yükseklik de eri

ekil 34.

Çatı e iminin 20o’ den daha az olması durumlarında, bacanın çatı üzerinde kalan kısımının yükseklik de eri

Çatı tipine ba lı olarak baca yükseklikleri de de i kenlik gösterir. (TS 11386) (TS 12514)

(19)

Do al Gaz Semineri

ekil 35. ekil 36. ekil 37.

Bacanın Planlanması

ekil 38.

• Düz bir çatıda, çatı üzerinde kalan baca yüksekli i en az 100 cm olmalıdır.

• Çatı üzerindeki yükseklikler, bacanın çatı üzerinde kalan kısmının yüksekli ini etkiler.

ekil 39.

(20)

Do al Gaz Semineri

• Baca, balkon ve pencerelere yakın olmamalıdır.

• Teraslı yapılarda baca, binanın en yüksek kısmının oldu u yerden çıkmalıdır.

Baca apkaları

ekil 40. ç kısmı seramik, dı ı beton blok ile kapatılmı seramik ile beton blok arası ta yünü ile izole edilmi bir baca

ekil 41.

(21)

Bacalardan Genel Beklentiler

Kolay kontrol ve temizlik Statik emniyet

Tam sızdırmazlık Aside kar ı dayanıklılık

Atık gaz yolunun güvenilir olması

Nemden etkilenmeme

(22)

Do al Gaz Semineri Bacalar hangi hususları sa lamalıdır?

• Baca yapımında kullanılan malzemeler minimum 740° C de yanmaz olmalı, kalıcı biçim ve boyut de i tirmez olmalıdır.

• Baca yüzeyi pürüzsüz olmalıdır. Bu de er en fazla 2 mm olmalıdır.

• 500°C baca gazı sıcaklı ında baca dı yüzey sıcaklı ı 100°C yi gecmemelidir.

• Bacalar, bacanın sebep olmadı ı 90 dakika süren yangın durumunda yangına kar ı direnç göstermeli ve bu süre zarfında yangın baca yoluyla di er katlara sıçramamalıdır.

• Etkili baca yüksekli i en az 4 m olmalıdır.

• Baca kurum sebebiyle yangına sebep olmamalıdır.

• Baca içinde olası bir kurum yangını anında dı cidar sıcaklı ı 160°C yi gecmemelidir.

• Baca yapı olarak mukavim olmalı ve tam sızdırmaz olmalıdır.

• Baca iç yüzeyi, sıcak gazların sebep oldu u ısıl gerilmelere dayanabilecek özellikte olmalıdır.

• Bacada duman gazları so umamalıdır.

• Duman gazlarının bacanın üst kısımlarına yakla tıkça so uması baca içinde korozyona sebep olur ve bacanın çeki ini azaltır. Bu olumsuzlukları ortadan kaldırmak için bacada ısı yalıtımı yapılmalıdır.

• Bacalar mümkünse bina içinde olmalıdır. Zorunlu hallerde, bacanın bina dı ında yapılması halinde, so umaması için gerekli ısı yalıtımı ve dı koruması yapılmalıdır.

• Yakıt olarak do al gazın kullanılması durumunda, bacada yo u an su dı arı tahliye edilebilmelidir ve yo u an su dı arı sızmamalıdır.

• Baca kesiti zorunlu olmadıkça dairesel olmalıdır.

• Baca net iç kesiti en az 100 cm2 olmalıdır. Isıtma sistemine göre uygun baca kesiti seçilmelidir.

• Bacada yalıtım malzemesi olarak kullanılacak malzeme, 500°C sıcaklıkta yanmaz özellikte olmalıdır.

Duman Kanalları

Duman kanalları kazan ile baca arasında yapılan e imli kanallardır. (TS 11384)

• Kanalda baca gazlarının so umasını önlemek için ba lantı borusu mümkün oldu u kadar kısa ve yukarıya do ru en az %2 e imli olmalı, bacaya ba landı ı yerde bu e im artırılmalıdır. (TS 2165)

ekil 43. Duman kanalının bacaya ba lanı ı

(23)

Do al Gaz Semineri Duman Kanalları

• Duman kanalı (ba lantı borusunun) izole edilmesi, imdiye kadar az uygulanmı , fakat etkili bir önlemdir.

ekil 44. Baca ba lantı boruları olabildi ince kısa ve yukarıya do ru e imli olmalıdır.

• Kanal olabildi ince kısa yapılmalıdır. Kanalın içerisi düzgün olmalıdır. Mutlaka temizleme kapa ı bulunmalıdır. Duman kanalının üzerinde bir de damper bulunmalıdır. Duman kanalları genellikle demir sacdan ve tu ladan yapılır.

• Kanal uzunlu u normal olarak baca yüksekli inin %25-30’unu geçmemelidir.

• Baca dibinde küllük bo lu u bulunmalı, ayrıca kapak yapılmalıdır.

Bacanın Yangına Kar ı Mukavemeti

Bir baca, dı arıdan gelebilecek herhangi bir yangın tehlikesi kar ısında, dayanıklılı ını, en az 90 dakika süre koruyabilmelidir. Baca, herhangi bir sebepten ötürü binanın bir katında meydana gelen bir yangının baca vasıtasıyla di er katlara yayılmasına sebep olmamalıdır. Bunun için baca dı cidarı yanmaya kar ı dirençli bir maddeden seçilmeli, atık gazın içinden geçti i baca borusu, yüksek sıcaklıklara ve sıcaklık de i imlerine kar ı dirençli olmalı ve de ta yünü izolasyon malzemesi ile ısı yalıtımı yapılmalıdır.

500ôC baca gazı sıcaklı ında dı cidar sıcaklı ının 100ôC’yi geçmemesi gerekir. Baca içinde kurum birikmesi sebebiyle bir yangın olu ursa ki böyle bir durumda baca gazı sıcaklı ı 1000ôC olur, dı cidar sıcaklı ı 160ôC’yi geçmemelidir.

(24)

Atık Gaz

Bir baca, yüksek sıcaklıklara ve kurum yangınlarına kar ı mukavim olmalı

Kurum Yangını Esnasında

Herhangi bir katta ba layan yangına, bir baca 90 dakika dayanabilmelidir.

Baca, 90 Dakika Yangına Dayanabilmeli

Bir katta ba layan yangın

(25)

ekil 47.

(26)

Do al Gaz Semineri Bacalarda Yanlı Uygulama Örnekleri

ekil 48. Yetersiz baca çeki i yanma veriminin dü mesi ve kurumlanmaya sebep olacaktır.

ekil 49. Yetersiz baca çeki i sebebiyle olu an bozuk yanma ve sonucunda kurum dolarak tıkanmı bir baca.

(27)

Do al Gaz Semineri ekil 50. Gere inden uzun tutulan yatay mesafe ve hızlandırma mesafesine dikkat edilmeden yapılan

bir uygulama.

ekil 51. Keskin dirsekler ve hızlandırma parçasına dikkat edilmeksizin yapılan bir montaj örne i.

(28)

Do al Gaz Semineri ekil 52. Gere inden uzun tutulan yatay mesafe ve hızlandırma mesafesine dikkat edilmeden yapılan

bir uygulama.

ekil 53. Bacalı cihazların ba lantılarında alüminyum fleks ba lantılardan kaçınılmalı yerine çelik malzemeler tercih edilmelidir.

(29)

Do al Gaz Semineri Baca Problemleri Nedeniyle Ya anan Etkiler

ekil 54.

Baca ve ısı üreteci çıkı ındaki dü ük baca gazı sıcaklıkları Isı üreteci verimleri mümkün oldu unca yüksek olmalıdır

Baca gazı sıcaklı ındaki 20ºC bir azalma ısı üreteci verimini yakla ık % 1 artırır

Sıvı ve gaz yakıt yakılan ısı üreteçlerinin atık gazındaki yüksek su buharı miktarından dolayı bacalarda yo u ma ve asit olu umu tehlikesi daha fazladır.

Örme- Yı ma bacaların yapı malzemesinin fazla olan kitlesi baca gazından daha çok ısı absorbe eder, baca gazının so umasına ve baca çeki inin azalmasına sebep olur.

Yetersiz Isı Yalıtımı

Baca gazının çok çabuk so umasına ve sıcaklı ının dü mesine baca çeki inin azalmasına sebep olur.

Çok büyük baca kesitleri

Bacalardaki Hasarlar

Tasarımı, yapımı yetersiz bacalarda yo u ma (bazen a ırı yo u ma), donma ve buhar difüzyonu nedeniyle meydana gelirler. Yo u ma suyunun asit özelli inde (PH=2,5-3) olması, baca malzemesinin tahribatına, çökmesine, yıkılmasına ve bacanın tıkanmasına neden olur. Tehlike yaratarak can kayıplarına kadar zarar verebilir. Pratikte yetersiz bir baca için alarm kademelerini a a ıdaki ekilde belirtebiliriz.

ekil 55. Alarm Kademesi 1 ekil 56. Alarm Kademesi 2 ekil 57. Alarm Kademesi 3

(30)

Do al Gaz Semineri

ekil 58. ekil 59.

ekil 60. ekil 61.

(31)

Do al Gaz Semineri

ekil 62. ekil 63.

ekil 64. Yetersiz izolasyon sonucu olu an

yo u ma ekil 65.

ekil 66.

(32)

ekil 68. Yersiz baca yükseklikleri ve izolasyon bacalarda çeki sorunlarına neden olmaktadır.

(33)

ekil 70. Uygun olmayan baca malzemeleri kısa zamanda deforme olarak bacanın çökmesine neden olmaktadır.

(34)

Do al Gaz Semineri ekil 71. Çatılarda mahya seviyesi altında kalınması, ters rüzgar akımları sebebiyle baca tepmeleri ve

çeki problemlerine yol açar.

ekil 72.

(35)

Yanlı Bacanın Verdi i Zararlar

ekil 74.

(36)

Do al Gaz Semineri ekil 75. Mevcut sorun : Paslanma

ekil 76.

(37)

ekil 78. Yanlı ürün - Hatalı Konstrüksiyon

ekil 79.

(38)

ekil 81.

ekil 82.

(39)

Do al Gaz Semineri Hatalı Ba lantılar

ekil 83.

ekil 84.

(40)

Yanlı Uygulama Örnekleri

ekil 86.

(41)

ekil 88.

(42)

Do al Gaz Semineri ANKARA’ da Ya anan Baca Zehirlenme ve Ölüm Vakaları

Ankara’da 16.03.1992 ve 11.04.2007 tarihleri arasında bacalı do algaz ferdi ısıtma cihazları kullanan abonelerden kurumuza ula an ve bizzat yerinde tespit edilerek istatistik rakamlarımıza geçen ölüm ve zehirlenme olayları a a ıdadır.

Tablo2.

Ölüm Adedi Zehirlenen ki i

100 718

Hermetik Baca Uygulamaları

ekil 89. Yatay baca seti

ekil 90. Dikey baca seti

(43)

Do al Gaz Semineri

• Hermetik cihaz ba lantılarında üretici tarafından sa lanan özel baca setleri kullanılmalıdır.

Orijinal olmayan, kaynak vs. ile birle tirilmi aksesuar ve ba lantılardan mutlaka kaçınılmalıdır.

• Hermetik baca setleri montajında a a ıya do ru %2 e im verilerek ya mur suyu vb. kombi içerisine girmesi engellenmelidir.

• Üretici tarafından belirlenen baca uzunluklarına sadık kalınmalıdır.

ekil 91. Yatay baca montajı

Hermetik Baca Hatalı Uygulamaları

ekil 92.

(44)

Do al Gaz Semineri ekil 93. Klasik hermetik cihazın bacasından çıkan atık gazın, atık gaz ile çevre arasındaki etkileri

görülmektedir.

ekil 94.

(45)

Do al Gaz Semineri

ekil 95. ekil 97.

ekil 98.

(46)

Do al Gaz Semineri

ekil 99. ekil 100.

ekil 101. ekil 102.

(47)

Do al Gaz Semineri

ekil 103. ekil 104.

ekil 105. ekil 106.

(48)

Do al Gaz Semineri

ekil 107. ekil 108.

ekil 109. ekil 110.

(49)

Do al Gaz Semineri

ekil 111. ekil 113.

ekil 114. ekil 115.

(50)

Do al Gaz Semineri

ekil 116. ekil 117.

ekil 118.

(51)

ekil 120.

(52)

ekil 122.

(53)

(54)

(55)

(56)

(57)

(58)

(59)

Do al Gaz Semineri Münih Tek. Ünv. Duman Testi

ekil 129.

(60)

(61)

(62)

Münih Teknik Üniversitesi Ara tırması

Sonuç olarak duvar dı arısından çıkan bu bacada, 10 m yüksekli e kadar, normal çatı üzerinden çıkan bacaya göre daha yüksek emisyon de erleri ölçülmü tür. Çatı üzerinden baca yapıldı ı takdirde, bina etrafında 100 faktör daha dü ük emisyon konsantrasyonu ölçülmü tür.

Yapılan bu teste göre o yıllarda sviçre, Macaristan, Almanya, Romanya, talya ve sveç’te duvar dı arısından baca çıkartılması yasaklanmı tır.

(63)

Do al Gaz Semineri Tablo 3. Avrupa’da de i ik ülkelere göre hermetik baca uygulama kuralları

Avrupa’da de i ik ülkelere göre hermetik baca uygulama kuralları Ülke Dı duvardan

atık gaz tahliye izni

Hayır ise istisnaları

stisna Detayları

Uygulama kuralı mevcut

mu?

sviçre Hayır Evet D deki gibi ?

Slovenya

Macaristan Hayır Evet Yenileme

halinde Hayır

Türkiye (*)

Bosna- Hersek

Hırvatistan Evet (Detay yok)

Almanya Hayır Evet Yenileme

halinde Evet

Avusturya Evet (Detay yok) Evet

Polonya Evet Evet

Slovakya Hayır Evet Yenileme

halinde Hayır

Romanya Çok katlı

binalarda Hayır Hayır

Çek

Cumh. Evet Evet

rlanda

Fransa Evet Evet

Danimarka Evet Evet

Finlandiya

talya Hayır Evet Yenileme

halinde Evet

Norveç

sveç Hayır Evet < 12 kW

cihazlara Hayır

(*) TS EN 12514 kuralları geçerlidir.

(64)

Do al Gaz Semineri Seramik Bacalar

ekil 133.

(65)

ekil 135.

(66)

(67)

Çelik Bacalar

• Aluminyum

• Özel Ala ımlar

• 304 Paslanmaz Çelik

• 316 L

• Yüksek Isı ve Korozyon Dayanımı

• Asit Olu umuna Kar ı Yüksek Mukavemet

• Dü ük karbon oranı sayesinde kolay ve güvenli kaynak

(68)

Do al Gaz Semineri Tablo4. Metal Bacalarda Kullanılan Malzemeler

304 304L 316 316L

Element **Bile enler %

Karbon (max) 0.08 0.035 0.08 0.035

Mangan (max) 2.00 2.00 2.00 2.00

Fosfor (max) 0.040 0.040 0.040 0.040

Sülfür (max) 0.030 0.030 0.030 0.030

Silisyum(max) 0.75 0.75 0.030 0.030

Nikel 8.00 -

11.00 8.00 -

13.00 10.00 -

14.00 10.00 - 15.00

Krom 18.00 -

20.00

18.00 - 20.00

16.00 - 18.00

Molibden yok yok 2.00 - 3.00 2.00 - 3.00

AISI 316 L

Yüksek Isı ve Korozyon Dayanımı

Asit Olu umuna Kar ı Yüksek Mukavemet

Dü ük karbon oranı sayesinde kolay ve güvenli kaynak

ekil 138.

(69)

(70)

(71)

Özel Baca Uygulamaları

ekil 142.

(72)

Hermetik Cihazların Baca Ba lantısı ÇÖZÜM : Atık Gaz-Hava Bacaları

ekil 144.

(73)

Do al Gaz Semineri Dı ba lantı serami i

Dı adaptör

ç ba lantı serami i ç adaptör

Dı ba lantı serami i Dı adaptör

ç ba lantı serami i ç adaptör

Dı ba lantı serami i Dı ba lantı serami i Dı adaptör

Dı adaptör

ç ba lantı serami i ç ba lantı serami i ç adaptör

ç adaptör

ekil 145.

Atık Gaz-Hava Bacası Özellikleri

• 10 adet hermetik cihaza kadar tek bacaya ba lama imkanı.

• Yanma havası için di er odalarla ba lantıya gerek duymayan sistem.

• Yanma havasını, bacaya entegre edilen bir hava kanalı ile dı arıdan sa lama imkanı.

• Yanma havası bacadan ısınarak girdi i için %3- %4 enerji tasarrufu.

• Hermetik bacaların çaplarına uygun olarak üretilmi olan özel ba lantı parçaları sayesinde, yatay ba lantıda yanma havası ile atık gazın birbirine karı ma ihtimali tamamen önlenir.

ekil 146.

(74)

ekil 148.

(75)

(76)

ekil 151.

(77)

ekil 153.

(78)

Do al Gaz Semineri

ekil 154. ekil 155.

ekil 156. ekil 157.

(79)

ekil 159.

(80)

Do al Gaz Semineri SONUÇ

• Ülkemizde her yıl baca problemlerinden dolayı birçok insan hayatını kaybetmektedir.

• Baca ısıtma sisteminin en önemli unsurlarından biridir. Bu yüzden ısıtma sisteminin tasarımı a amasında mutlaka önem verilmelidir.

• Konfor, güven ve uzun ömürü bir arada sunabilen bir baca sistemi tercih edilmelidir.

• Baca, çok hassas bir konudur. Bu alanda çalı mak uzmanlık ve tecrübe ister.

ekil 160. Mutlu bir ev; bacasından duman tüten, çevreye ve insana zarar vermeyen evdir!

KAYNAKLAR

[1] EGO Uygulamaları

[2] SCHINDER Baca sistemleri teknik bro ürleri

ÖZGEÇM Ethem ULUDA

1955 yılında Yozgat ‘ın Akda maden ilçesinde do du. lk ve orta ö renimini U ak ilinde, lise ö renimini Kütahya ilinde tamamladı. 1977 yılında Ege Üniversitesi Mühendislik Bilimleri Fakültesi n aat Mühendisli i bölümünden mezun oldu. 1984 yılına kadar askerlik ve özel sektörde çalı malarını tamamladı. 1984 yılından bugüne kadar Keçiören ve Ankara Büyük ehir Belediyesi Ego Genel Müdürlü ünde görev aldı. Halen EGO Genel Müdürlü ünde Genel Müdür Yardımcısı olarak görev yapmaktadır. Evli ve üç çocuk babasıdır.
