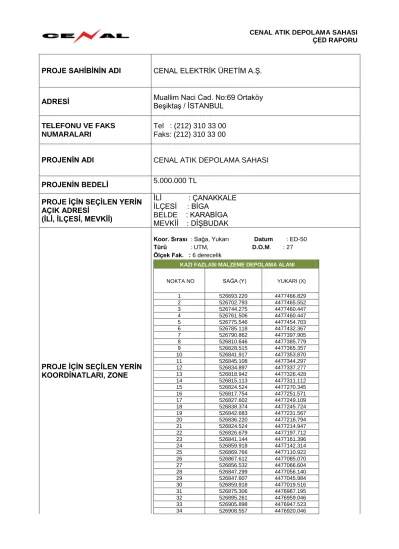

CENAL ELEKTRİK ÜRETİM A.Ş. Muallim Naci Cad. No:69 Ortaköy Beşiktaş / İSTANBUL. Tel : (212) Faks: (212) CENAL ATIK DEPOLAMA SAHASI

(1)

PROJE SAHİBİNİN ADI CENAL ELEKTRİK ÜRETİM A.Ş.

ADRESİ Muallim Naci Cad. No:69 Ortaköy

Beşiktaş / İSTANBUL TELEFONU VE FAKS

NUMARALARI

Tel : (212) 310 33 00 Faks: (212) 310 33 00

PROJENİN ADI CENAL ATIK DEPOLAMA SAHASI

PROJENİN BEDELİ 5.000.000 TL PROJE İÇİN SEÇİLEN YERİN

AÇIK ADRESİ

(İLİ, İLÇESİ, MEVKİİ)

İLİ : ÇANAKKALE İLÇESİ : BİGA

BELDE : KARABİGA MEVKİİ : DİŞBUDAK

PROJE İÇİN SEÇİLEN YERİN KOORDİNATLARI, ZONE

Koor. Sırası : Sağa, Yukarı Datum : ED-50 Türü : UTM, D.O.M. : 27 Ölçek Fak. : 6 derecelik

KAZI FAZLASI MALZEME DEPOLAMA ALANI

NOKTA NO SAĞA (Y) YUKARI (X)

1 526693.220 4477466.829

2 526702.793 4477465.552

3 526744.275 4477460.447

4 526761.506 4477460.447

5 526775.546 4477454.703

6 526785.118 4477432.367

7 526790.862 4477397.905

8 526810.646 4477385.779

9 526828.515 4477365.357

10 526841.917 4477353.870

11 526845.108 4477344.297

12 526834.897 4477337.277

13 526818.942 4477326.428

14 526815.113 4477311.112

15 526824.524 4477270.345

16 526817.754 4477251.571

17 526827.602 4477249.109

18 526838.374 4477245.724

19 526842.683 4477231.567

20 526836.220 4477216.794

21 526824.524 4477214.947

22 526826.679 4477197.712

23 526841.144 4477161.396

24 526859.918 4477142.314

25 526869.766 4477110.922

26 526867.612 4477085.070

27 526856.532 4477066.604

28 526847.299 4477056.140

29 526847.607 4477045.984

30 526859.918 4477019.516

31 526875.306 4476967.195

32 526895.261 4476959.046

33 526905.898 4476947.523

34 526908.557 4476920.046

(2)

38 526891.716 4476865.977

39 526908.114 4476842.045

40 526935.148 4476817.670

41 526961.739 4476800.829

42 527012.262 4476771.579

43 527011.883 4476737.624

44 527008.207 4476678.809

45 526993.504 4476622.751

46 526964.096 4476589.667

47 526942.041 4476551.989

48 526930.094 4476496.850

49 526930.094 4476480.308

50 526943.878 4476457.333

51 526956.744 4476439.872

52 526962.258 4476417.817

53 526962.258 4476344.298

54 526948.473 4476319.485

55 526913.552 4476282.726

56 526876.793 4476248.724

56 526301.686 4476875.372

57 526300.583 4476913.969

58 526310.508 4476941.539

59 526314.831 4476981.305

60 526329.535 4477003.361

61 526374.565 4477024.497

62 526412.244 4477041.958

63 526424.190 4477084.231

64 526434.299 4477145.803

65 526429.704 4477175.211

66 526415.001 4477208.294

67 526415.919 4477248.730

68 526421.995 4477269.866

69 526446.246 4477304.328

70 526494.110 4477330.494

71 526539.574 4477344.687

72 526744.909 4476414.361

73 526301.685 4476856.209

Koor. Sırası : Enlem, Boylam Datum : WGS 84 Türü : Coğrafi

KAZI FAZLASI MALZEME DEPOLAMA ALANI Nokta

No ENLEM:BOYLAM

1 27.31427765:40.44574287

2 27.31439048:40.44573106

3 27.31487942:40.44568374

4 27.31508260:40.44568318

5 27.31524792:40.44563098

6 27.31535985:40.44542945

7 27.31542613:40.44511880

8 27.31565891:40.44500892

9 27.31586876:40.44482437

10 27.31602631:40.44472045

11 27.31606353:40.44463411

12 27.31594283:40.44457119

13 27.31575424:40.44447397

14 27.31570844:40.44433611

15 27.31581769:40.44396854

16 27.31573707:40.44379963

17 27.31585309:40.44377713

18 27.31597997:40.44374629

19 27.31603018:40.44361861

20 27.31595335:40.44348573

21 27.31581536:40.44346946

22 27.31584004:40.44331413

23 27.31600907:40.44298649

24 27.31622964:40.44281398

(3)

28 27.31607721:40.44203805

29 27.31608041:40.44194655

30 27.31622446:40.44170770

31 27.31640369:40.44123585

32 27.31663864:40.44116179

33 27.31676357:40.44105764

34 27.3167937:40.44081001

35 27.31671496:40.44072239

36 27.31651083:40.44065108

37 27.31651521:40.44047140

38 27.31659291:40.44032345

39 27.31678524:40.44010732

40 27.31710297:40.43988686

41 27.31741579:40.43973428

42 27.31801025:40.43946913

43 27.31800434:40.43916324

44 27.31795851:40.43863350

45 27.31778277:40.43812896

46 27.31743463:40.43783186

47 27.31717300:40.43749313

48 27.31702980:40.43699678

49 27.31702910:40.43684775

50 27.31719065:40.43664032

51 27.31734160:40.43648260

52 27.31740568:40.43628373

53 27.31740257:40.43562140

54 27.31723899:40.43539831

55 27.31682571:40.43506828

56 27.31639089:40.43476315

57 27.30963627:40.44042693

58 27.30962486:40.44077469

59 27.30974302:40.44102275

60 27.30979564:40.44138086

61 27.30996993:40.44157910

62 27.31050176:40.44176808

63 27.31094677:40.44192420

64 27.31108938:40.44230465

65 27.31121114:40.44285903

66 27.31115818:40.44312411

67 27.31098618:40.44342262

68 27.31099868:40.44378687

69 27.31107121:40.44397709

70 27.31135860:40.44428679

71 27.31192408:40.44452100

72 27.31246077:40.44464741

73 27.31484293:40.43625960

74 27.30963546:40.44025429

ALÇITAŞI DEPOLAMA ALANI

NOKTA NO SAĞA(Y) YUKARI (X)

1 526863.008 4476215.640

2 526859.332 4476154.987

3 526866.194 4476063.364

4 526852.409 4476043.453

5 526809.523 4475979.124

6 526808.757 4475958.447

7 526811.054 4475938.535

8 526801.099 4475907.137

9 526727.580 4475846.637

10 526653.295 4475792.264

11 526604.283 4475749.378

12 526596.625 4475737.125

13 526588.201 4475740.954

14 526580.542 4475747.846

(4)

18 526552.207 4475746.314

19 526546.080 4475731.764

20 526535.359 4475709.555

21 526515.448 4475686.580

22 526495.536 4475678.922

23 526481.752 4475672.796

24 526446.524 4475671.264

25 526431.973 4475664.372

26 526400.574 4475673.561

27 526393.682 4475688.112

28 526363.049 4475710.321

29 526341.606 4475717.979

30 526290.296 4475729.466

31 526276.511 4475747.846

32 526258.898 4475785.371

33 526244.734 4475805.260

34 526252.582 4475854.421

35 526270.479 4475894.688

36 526287.968 4475910.144

37 526346.539 4475923.973

38 526403.482 4476002.880

39 526446.596 4476030.131

40 526466.526 4476046.401

41 526494.591 4476120.020

42 526523.949 4476110.818

43 526560.076 4476176.557

44 526751.626 4476325.179

45 526871.228 4476235.368

ALÇITAŞI DEPOLAMA ALANI Nokta

no ENLEM:BOYLAM

1 27.31622696:40.43446554 2 27.31618107:40.43391924 3 27.31625810:40.43309359 4 27.31609474:40.43291466 5 27.31558642:40.43233650 6 27.31557652:40.43215025 7 27.31560276:40.43197079 8 27.31548407:40.43168825 9 27.31461479:40.43114557 10 27.31373674:40.43065811 11 27.31315713:40.43027331 12 27.31306633:40.43016317 13 27.31296718:40.43019794 14 27.31287718:40.43026027 15 27.31281424:40.43031564 16 27.31274207:40.43032963 17 27.31264270:40.43031610 18 27.31254306:40.43024737 19 27.31247023:40.43011649 20 27.31234291:40.42991675 21 27.31210722:40.42971040 22 27.31187215:40.42964204 23 27.31170940:40.42958729 24 27.31129403:40.42957461 25 27.31112220:40.42951298 26 27.31075241:40.42959676 27 27.31067177:40.42972807 28 27.31031155:40.42992912 29 27.31005907:40.42999879 30 27.30945464:40.43010389

(5)

34 27.30901518:40.43123080 35 27.30922783:40.43159299 36 27.30943466:40.43173169 37 27.31012575:40.43185442 38 27.31080035:40.43256349 39 27.31130978:40.43280762 40 27.31154543:40.43295356 41 27.31187937:40.43361590 42 27.31222511:40.43353207 43 27.31265378:40.43412316 44 27.31491838:40.43545595 45 27.31632471:40.43464300

KÜL DEPOLAMA SAHASI NOKTA

NO SAĞA(Y) YUKARI (X)

1 526222.904 4475835.915 2 526190.935 4475851.097 3 526154.176 4475849.566 4 526118.948 4475841.142 5 526086.784 4475836.547 6 526062.277 4475838.078 7 526039.303 4475830.420 8 525997.948 4475809.743 9 525978.037 4475812.040 10 525899.158 4475791.363 11 525871.588 4475802.851 12 525838.658 4475804.382 13 525794.155 4475795.639 14 525796.282 4475838.716 15 525786.710 4475898.812 16 525768.628 4476001.985 17 525755.332 4476032.299 18 525748.419 4476051.444 19 525763.841 4476099.840 20 525804.147 4476199.979 21 525800.839 4476237.473 22 525788.708 4476280.482 23 525765.550 4476300.332 24 525687.253 4476332.313 25 525643.141 4476351.060 26 525634.319 4476362.088 27 525625.497 4476450.310 28 525632.113 4476475.674 29 525657.477 4476510.963 30 525679.533 4476534.122 31 525714.822 4476536.327 32 525755.625 4476549.561 33 525793.120 4476570.514 34 525828.409 4476600.289 35 525865.903 4476614.625 36 525924.351 4476608.008 37 525989.415 4476589.261 38 526012.573 4476571.616 39 526037.937 4476547.355 40 526055.582 4476538.533 41 526067.712 4476541.841 42 526095.282 4476562.794 43 526137.126 4476609.816 44 526157.804 4476631.259 45 526198.392 4476648.107

(6)

49 526268.082 4476742.303 50 526299.480 4476782.738 51 526301.686 4476820.233 52 526244.734 4475805.260 53 526252.582 4475854.421 54 526270.479 4475894.688 55 526287.968 4475910.144 56 526346.539 4475923.973 57 526403.482 4476002.880 58 526446.596 4476030.131 59 526466.526 4476046.401 60 526494.591 4476120.020 61 526523.949 4476110.818 62 526560.076 4476176.557 63 526751.626 4476325.179 64 526871.228 4476235.368 65 526744.909 4476414.361 66 526301.685 4476856.209

KÜL DEPOLAMA SAHASI NOKTA

NO ENLEM:BOYLAM

1 27.30866453:40.43106501 2 27.30828826:40.43120279 3 27.30785483:40.43119015 4 27.30743917:40.43111537 5 27.30705979:40.43107498 6 27.30677093:40.43108954 7 27.30649977:40.43102126 8 27.30601137:40.43083628 9 27.30577673:40.43085759 10 27.30484596:40.43067377 11 27.30452139:40.43077812 12 27.30413323:40.43079293 13 27.30360822:40.43071555 14 27.30363504:40.43110356 15 27.30352463:40.43164526 16 27.30331563:40.43257530 17 27.30316010:40.43284881 18 27.30307937:40.43302150 19 27.30326315:40.43345702 20 27.30374241:40.43435792 21 27.30370492:40.43469580 22 27.30356364:40.43508364 23 27.30329141:40.43526319 24 27.30236957:40.43555372 25 27.30185024:40.43572397 26 27.30174667:40.43582359 27 27.30164621:40.43661865 28 27.30172524:40.43684695 29 27.30202571:40.43716408 30 27.30228669:40.43737204 31 27.30270286:40.43739082 32 27.30318448:40.43750878 33 27.30362741:40.43769639 34 27.30404469:40.43796354 35 27.30448735:40.43809152 36 27.30517622:40.43803010 37 27.30594260:40.43785918 38 27.30621492:40.43769949 39 27.30651298:40.43748013 40 27.30672067:40.43740011 41 27.30686382:40.43742953 42 27.30718974:40.43761743

(7)

46 27.30884264:40.43843680 47 27.30903230:40.43844320 48 27.30912297:40.43852575 49 27.30923455:40.43922918 50 27.30960643:40.43959247 51 27.30963399:40.43993019 52 27.30892063:40.43078815 53 27.30901518:40.43123080 54 27.30922783:40.43159299 55 27.30943466:40.43173169 56 27.31012575:40.43185442 57 27.31080035:40.43256349 58 27.31130978:40.43280762 59 27.31154543:40.43295356 60 27.31187937:40.43361590 61 27.31222511:40.43353207 62 27.31265378:40.43412316 63 27.31491838:40.43545595 64 27.31632471:40.43464300 65 27.31484293:40.43625960 66 27.30963546:40.44025429

ŞANTİYE TESİSLERİ NOKTA

NO

SAĞA(Y) YUKARI (X)

1 526850.717 4476314.226 2 526887.811 4476347.723 3 526907.909 4476325.467 4 526870.815 4476291.970

ŞANTİYE TESİSLERİ NOKTA

NO

ENLEM:BOYLAM 1 27.31608621:40.43535409 2 27.31652497:40.43565467 3 27.31676099:40.43545351 4 27.31632223:40.43515294

PROJENİN ÇED YÖNETMELİĞİ

KAPSAMINDAKİ YERİ (SEKTÖRÜ, ALT SEKTÖRÜ)

17.07.2008 Tarih ve 26939 Sayılı Resmi Gazete’de yayımlanarak yürürlüğe giren Çevresel Etki Değerlendirmesi Yönetmeliği (30.06.2011 Tarih ve 27980 Sayılı Çevresel Etki Değerlendirmesi Yönetmeliği’nde Değişiklik Yapılmasına Dair Yönetmelik) “Çevresel Etki Değerlendirmesi Uygulanacak Projeler Listesi Ek-1 Listesi Madde 28. Bent ç) Atık barajları ve/veya atık havuzları” kapsamında yer almaktadır.)

ÇED RAPORUNU HAZIRLAYAN

KURULUŞUN/ÇALIŞMA GRUBUNUN ADI

EN-ÇEV ENERJİ ÇEVRE YATIRIMLARI VE DANIŞMANLIĞI, HARİTACILIK, İMAR, İNŞAAT LTD. ŞTİ.

(8)

ADRESİ, TELEFON VE FAKS NUMARALARI

TEL : (312) 4472622 FAKS: (312) 4463810 YETERLİK BELGESİ NOSU,

TARİHİ 70 – 12.10.2011

ÇED RAPORU HAZIRLANIŞ TARİHİ

(GÜN, AY, YIL)

25.06.2013

(9)

İçindekiler

ŞEKİL LİSTESİ ...vi

TABLO LİSTESİ ... viii

KISALTMALAR... x

PROJENİN TEKNİK OLMAYAN ÖZETİ: ... 1

BÖLÜM I: PROJENİN TANIMI VE AMACI ... 3

I.1.Projenin tanımı, konusu (depolanacak atık çeşitleri....vs.), yatırımın tanımı, işletme süresi, zamanlama tablosu, akım şeması, hizmet amaçları, projenin sosyal ve ekonomik yönden gerekliliği, ... 3

I.2.Proje kapsamındaki tüm ünitelerin özellikleri, kapasiteleri, proses akım şeması, düzenli depolama ve rehabilitasyon tesisinin tasarımı ve drenaj sistemi, her faaliyet için her bir ünitede gerçekleştirilecek işlemler ile faaliyet üniteleri dışındaki diğer ünitelerde sunulacak hizmetler, ... 8

I.3.Tesise kabul edilecek atıkların kaynağı, fiziksel, kimyasal ve biyolojik özellikleri, miktarları , kompozisyonları, analizleri , atık kodları ...14

I.4.Tesiste (Atık Depolama Sahasında) kullanılacak katı atıklara uygulanacak geri kazanma yöntemleri, teknolojiler, işletme şekli ve geri kazanım yapılacak atıkların miktarları, nerede ve nasıl değerlendirilecekleri, ...16

I.5.Faaliyet ünitelerinde kullanılacak makine ve teçhizatın adet ve özellikleri, bakım ve temizlik çalışmaları (araçların lastiklerinin temizlenmesi, konteynırların ve tankların temizlenmesi vb.) ...16

1.6.Tesisin ve tesis içinde planlanan tüm ünitelerin ayrı ayrı en yakın yerleşim birimine uzaklığı, plan üzerinde gösterimi, ...17

I.7.Sahanın bulunduğu alandaki trafik durumu, sahaya ulaşım yolu hakkında ayrıntılı bilgi, sahaya ulaşım yolunun bir plan üzerinde gösterilmesi, ...18

1.8.Atıkların toplanması ve taşınmasına ilişkin detaylar, taşımada kullanılacak araçların özellikleri, kapasite ve miktarları , atık taşıma yöntemi, atık sahasına giriş-çıkış bilgileri, saha içi trafik yönetimi, ...20

I.9.Proje ve yer alternatiflerine ilişkin çalışmalar ve ÇED Raporuna konu olan proje/yerin seçiliş nedenlerinin genel olarak açıklanması, teknoloji alternatiflerinin değerlendirilmesi, 21 1.10. Proje kapsamında planlanan ekonomik sosyal ve altyapı ...21

I.11. Proje için seçilen yer ve kullanılan teknoloji alternatiflerinin değerlendirilmesi ...21

I.12. Projenin inşaat ve işletme aşamasında kullanılacak arazi miktarı ve arazinin tanımlanması, alanın coğrafik şekli, ...21

BÖLÜM II: PROJE İÇİN SEÇİLEN YERİN KONUMU ...23

II.1. Proje Yerinin; İlgili Valilik veya Belediye tarafından doğruluğu onanmış olan, lejand ve plan notlarının da yer aldığı Onanlı Çevre Düzeni Planı, Nazım İmar Planı, Uygulama İmar Planı, üzerinde gösterilmesi, proje sahasının planlar üzerinde hangi kullanımda kaldığı, sağlık koruma bandının bu planlarda gösterimi; mesafeleri belirlenmesi , yer bulduru haritası, tesise ulaşım için kullanılacak yol güzergahları, planlana sahanın mevcut yapılar ile olan ilişkisi ve alana ait 1/25.000 ölçekli topoğrafik harita, proje alanı ve çevresinin panoramik fotoğrafları , gerekli izinler , (konuya ilşkin açıklamalar rapor metninde yer almalıdır.) *Planlar lejantları ve plan notlarıyla verilmeli, “Aslının Aynıdır” kaşesi olmalıdır. ...23

(10)

II.2.Proje alanı ve yakın çevresinin mevcut arazi kullanımını değerlendirebilmek amacı ile yer altı sularını, yer üstü sularını, deprem kuşaklarını, jeolojik yapıyı, köy yerleşik alanlarını, ulaşım ağını, enerji nakil hatlarını, arazi kabiliyetini ve faaliyet alanının yakın çevresinde faaliyetlerine devam etmekte olan diğer kullanımların yerlerine ilişkin verileri gösterir bilgilerin 1/25.000 ölçekli halihazır harita üzerine işlenmesi,...25 II.3. Proje Kapsamındaki Faaliyet Ünitelerinin Konumu (Bütün idari ve sosyal ünitelerin, teknik altyapı ünitelerinin varsa diğer ünitelerin proje alanı içindeki konumlarının vaziyet planı üzerinde gösterimi, bunlar için belirlenen kapalı ve açık alan büyüklükleri , binaların kat adetleri ve yükseklikleri) ...26 II.4.Projenin inşaat ve işletme aşamasında kullanılacak arazi miktarı ve arazinin tanımlanması , arazi yapısı, mülkiyet durumu, alanın coğrafik şekli , coğrafi tanımlanması (memleket koordinatları- coğrafik koordinatlar) , proje sahasının ruhsatlı maden sahalarına uzaklıkları, bunlara etkileri, alınacak önlemler, ...26 II.5. Proje alanının hangi karayoluna ne kadar mesafede bulunduğu, projede kullanılacak yol güzergahı, yollar için yapılacak çalışmalar , araç yüklerinin hesabı ve yola etkileri , yollara verilecek zararlar için alınacak önlemler, alınacak izinler , karayollarının planlarda gösterimi. ...27 BÖLÜM III: PROJE YERİ VE ETKİ ALANININ MEVCUT ÇEVRESEL ÖZELLİKLERİ ...28 III.1.Jeolojik Özellikler (Bölgenin ve proje sahasının zemin özellikleri, 1/500.000 veya 1/100.000 ölçekli bölgenin genel jeolojik haritası, stratigrafik kesit, zeminin cinsi, proje sahasının 1/25.000 ölçekli jeolojik harita üzerinde gösterilerek açıklanması, jeolojik ve zemin bilgileri, zemin etüt raporu) ...28 III.2.Depremsellik ve afet durumu , depolama tesisi alanının tektonik özellikleri, sahanın gösterildiği diri fay haritası ...29 III.3.Hidrojeolojik özellikler ve yeraltı su kaynaklarının mevcut ve planlanan kullanımı, bu kaynakların faaliyet alanına mesafeleri ve debileri ...31 III.4.Hidrolojik özellikler ve yüzeysel su kaynaklarının mevcut ve planlanan kullanımı, bu kaynakların faaliyet alanına mesafeleri ve debileri ...32 III.5.Flora ve Fauna [Arazi çalışmalarının vejetasyon dönemi dikkate alınarak , hangi dönemde yapıldığının belirtilmesi, her bir türün hangi yöntemle (literatür, gözlem, anket v.s) tespit edildiğinin belirtilmesi, Bölgedeki dağılımları ve bolluk miktarları, “Koruma Statü”lerinin ve RDB (kırmızı liste) Listesinin verilmesi, IUCN kriterlerine göre tehdit kategorilerinin değerlendirilmesi, uluslararası anlaşmalara göre (Bern Sözleşmesi Ek-1 ve Ek-2 ile) koruma statülerinin listelenmesi, literatür çalışmalarında güncel kaynakların kullanılması, Endemik flora türlerinin belirlenmesi için kullanılan TÜBİTAK Türkiye Bitkileri Veri Sistemi (TUBİVES) eski olup, bunun yerine http:// turkherb .ibu.edu.tr web adresinde bulunan ve güncel olan Türkiye Bitkileri Veri Serisinin kullanılması, Faunanın 07.06.2012 tarih ve 28316 sayılı Resmi Gazetede yayınlanarak yürürlüğe giren 2012-2013 Merkez Av Komisyonu Kararlarına göre incelemesinin yapılması, 17.05.2005 tarih ve 25818 sayılı Resmi gazetede yayınlanan ve 26.08.2010 tarih ve 27584 tarihli Resmi Gazetede değişiklikleri yayınlanan “Sulak Alanların Korunması Yönetmeliği” hükümlerine göre incelenmesinin yapılması, “ Sulak alanlar kapsamına giren her türlü çalışmada Ek II Formunun doldurularak Valiliğe başvuru yapılacak ve Bakanlıktan gerekli sulak alan izni alınacaktır” ifadesinin konulacağına dair, Proje alanı yakın çevresinde bulunan mevcut fauna ve flora türlerine ait tabloların l,iteratür çalışması ve arazi çalışmaları sonuçlarının beraber verilerek hazırlanması, İnşaat ve işletme aşamasında 2872 sayılı Çevre Kanunu , 2873 sayılı Milli Parklar Kanunu, 4915 sayılı Kara Avcılığı Kanunu ve Yönetmeliklerine ,Bern Sözleşmesi hükümlerine, taraf olduğumuz CITES Sözleşmesi karalarına uyulacağına dair taahhütlerin ÇED Raporunda yer alması, ...34 III.6.Meteorolojik ve İklimsel Özellikler.[Bölgeye ait Uzun Yıllar Gözlem Kayıtları dikkate alınarak grafikleriyle; Sıcaklık, yağış, nem dağılımları ile buharlaşma durumu, bölgenin

(11)

sayılı günler dağılımı(sisli, kar yağışlı, karla örtülü günler ve en yüksek kar örtüsü kalınlığı)], Bölgenin rüzgar dağılımı(zaman, yön ve hız dikkate alınarak grafikleri ile birlikte), şiddetli yağış analizleri ve değerlendirmeleri ve sızıntı suyu ile ilgili değerlendirmelerin buna göre yapılması, ...50 III.7.Koruma Alanları (Proje Sahası ve Etki Alanında Bulunan Duyarlı Yöreler ve Özellikleri, Milli Parklar, Tabiat Parkları, Sulak Alanlar, Tabiat Anıtları, Tabiatı Koruma Alanları, Yaban Hayatı Koruma Alanları, Yaban Hayvanı Yetiştirme Alanları, Kültür Varlıkları, Tabiat Varlıkları, Sit ve Koruma Alanları, Boğaziçi Kanununa göre koruma altına alınan alanlar, Biyogenetik Rezerv Alanları, Biyosfer Rezervleri, Özel Çevre Koruma Bölgeleri, Özel Koruma Alanları, içme ve kullanma su kaynakları ile ilgili koruma alanları, Turizm Alan ve Merkezleri ve koruma altına alınmış diğer alanlar), bunların faaliyet alanına mesafeleri, olası etkileri ve harita üzerinde gösterimi, söz konusu işletme alanının orman atrazisi olması nedeni ile orman mühendisi tarafından Orman ile doğal yaşam arasındaki bağ kurularak ormanın yok olması durumunda ortaya çıkabilecek olumsuz sonuçların ve bu sonuçların nasıl bertaraf edilebileceğinin ortaya konulduğu bir raporun hazırlanması, ...65 III.8.Toprak Özellikleri ve Kullanım Durumu (Toprağın fiziksel, kimyasal, biyolojik, arazi kullanım kabiliyeti sınıflaması, erozyon, mevcut kullanımı), ilgili mevzuat kapsamında alınacak izinler),...71 III.9.Proje yeri ve etki alanının hava, su ve toprak açısından mevcut kirlilik yükünün belirlenmesi mevcut vahşi depolama alanının kirlettiği alıcı ortamlar ...73 III.10. Orman Alanları (orman alanlarının miktarı (m²) , ağaç sayısı, ağaç türleri, miktarları, kapladığı alan büyüklükleri ve kapalılığı ; bunların mevcut ve planlanan koruma ve/veya kullanım amaçları) .1/25.000 ölçekli memleket ve Meşçere Haritası ve varsa 1/10.000 ölçekli orman kadastro haritasının üzerinde proje alanının gösterilerek açıklanması, ÇED İnceleme Değerlendirme formuna ilave edilmesi...79 III.11. Projenin bulunduğu orman alanında kesilecek ağaç türleri, bu ağaçların meşçere tipi, kapalılığı v.b. özellikleri, miktarları, bu ağaçlar içerisinde korunacak türlerin olup olmadığı, var ise alınacak önlemler , alınacak izin ve görüşler, ...80 III.12. Orman yangınlarına karşı alınacak önlemler ...81 III.13.Proje yeri ve etki alanının hava, su ve toprak açısından mevcut kirlilik yükünün belirlenmesi, ...82 BÖLÜM IV. PROJENİN ÖNEMLİ ÇEVRESEL ETKİLERİ VE ALINACAK ÖNLEMLER ...83 IV.1 Arazinin hazırlanması aşamasında yapılacak işler kapsamında nerelerde, ne miktarda ve ne kadar alanda hafriyat yapılacağı, hafriyat artığı malzemenin nerelere taşınacakları, nerelerde depolanacakları veya hangi amaçlar için kullanılacakları, ...83 IV.2.Projenin yol açacağı bitkisel toprak kaybı , bunların depolama alanları , projenin peyzaj üzerine etkileri ve alınacak önlemler, ...93 IV.2. Hafriyat artığı toprak, taş, kum vb. maddelerin nerelere taşınacakları veya hangi amaçlar için kullanılacakları, dolgu için kullanılacaksa hafriyat ve dolgu tabloları,...94 IV.3.Projenin flora , fauna, biyolojik çeşitlilik , habitat kaybı, orman alanları üzerine etkileri ve alınacak önlemler, ...94 IV.4. Taşkın, sel ve heyelan riski , alınacak önlemler , drenaj ile ilgili işlemler , var ise projenin akarsu/dere yataklarına olabilecek etkileri , alınacak önlemler, ...94 IV.5. Depolama Sahasının tasarımı, şev eğimleri, şev stabilite analizi, zemin geçirimsizliği, zemin ve yan yüzey sızdırmazlığının sağlanması için yapılacak işlemler ; sızdırmazlık sistemi için kullanılacak malzemenin cinsi, fiziksel ve kimyasal özellikleri, miktarı ve temin edileceği yerin belirtilmesi; proje kapsamında kil kullanılacak ise kili miktarı , nereden ve nasıl temin edileceği, nasıl taşınacağı, temin edileceği, yerdeki rezerv kapasitesi, çevreye

(12)

olabilecek etkiler ve alınacak önlemler, drenaj ile ilgili işlemler, alınacak drenaj önlemleri, ...96 IV.6. Proje kapsamında kullanılacak kilin miktarı, nereden ve nasıl temin edileceği, nasıl taşınacağı ve bu işlemler sırasında çevreye olabilecek etkiler ve alınacak önlemler, ...98 IV.7. Proje sahasındaki taşkın önleme ve yüzey sularının drenaj ile ilgili işlemler, alınacak drenaj önlemleri, ...98 IV.8. Zemin sızdırmazlığının sağlanması için yapılacak işlemler, ... 100 IV.9. Proje kapsamında, inşaat ve işletme aşamasında su temini sistemi planı, suyun nereden temin edileceği, inşaat için gerekli suyun temin edileceği kaynaklardan alınacak su miktarı ve bu suların kullanım amaçlarına göre miktarları,... 103 IV.10 Proje kapsamında oluşacak atık suların cins ve miktarları , bertaraf yöntemleri ve deşarj edileceği (burada gerekli izinler alınmalı ve izin belgeleri rapora eklenmelidir) ... 104 IV.11. Proje kapsamındaki elektrifikasyon planı, bu planın uygulanması için yapılacak işlemler ve kullanılacak malzemeler, enerji nakil hatlarının geçirileceği yerler ve trafoların yerleri, bunların güçleri, ... 106 IV.12. Depolama sahasında kötü hava şartlarında (yağışlı, soğuk, kuru vb.) yapılacak çalışmalar, ... 107 IV.13. Proje kapsamında inşaat ve işletme aşamasında meydana gelecek her türlü atık türleri, katı atık , tehlikeli atık, özel atık vb. cins ve miktarları, bu atıkların bertaraf şekilleri,(Burada gerekli izinler alınmalı ve izin belgeleri rapora eklenmelidir) ... 107 IV.14. 2006/27 sayılı “Dere Yatakları ve Taşkınlar “ ile ilgili Başbakanlık Genelgesi’nde belirtilen hükümlere uyulması, proje alanı içerisinde yer alan derelere hiçbir şekilde deplase dahil müdahale edilmemesi, yatak kesitlerinin daraltılmasına ve akış rejimlerinin bozulmasına yönelik faaliyette bulunulmaması, işletme faaliyeti esnasında hafriyat artığı pasa malzemelerin dere yatağına depolanmaması, dere talveg -seviyesinin altına inilmemesi, olası taşkınlara karşı faaliyet sahibince gerekli önlemlerin alınması, ayrıca, ulaşım yolu yapım ve bakım çalışmaları için bu derelerin üzerinden geçiş sağlanması amacı ile sanat yapısı yapılmasına ihtiyaç duyulması halinde ayrıca izin alınması gerekmektedir. ... 112 IV.15.Proje alanı çevresindeki yerleşkelerin içme ve kullanma suyu kuyuları ile vatandaşların sulama suyu kuyuları araştırılarak bu kapsamda ÇED sürecinde olan projenin yeraltı suyu rezervuarına yapabileceği olası etkilerin belirlenmesi için detaylı hidrojeolojik rapor hazırlanması gerekmektedir .Hazırlanacak detay hidrojeolojik harita ile yakın köy ve beldelerin içme, kullanma ve sulama suyu kuyuları ve kaynaklar işaretlenerek ilişkileri araştırılmalıdır. Çevre kuyuları kimyasal analizleri önceden tespit edilerek bildirilmelidir. ... 113 IV.16. Proje kapsamında, inşaat ve işletme döneminde ulaşım altyapısı planı, bu altyapının inşası ile ilgili işlemler; kullanılacak malzemeler, kimyasal maddeler, araçlar, makinalar;

altyapının inşaası sırasında kırma, öğütme, taşıma, depolama gibi toz yayıcı mekanik işlemler, (bertaraf tesisine atıkların taşınması için kullanılacak yol güzergahları, bu yolların mevcut trafik yoğunluğu ve trafik ve ulaşım yollarının durumu) ... 114 IV.17. Arazinin hazırlanması ve inşaat alanı için gerekli arazinin temini amacıyla elden çıkarılacak tarım alanlarının büyüklüğü, bunların arazi kullanım kabiliyetleri ve tarım ürün türleri, civardaki tarım alanlarına olabilecek etkiler ve alınacak önlemler, ... 114 IV.18. Proje önerilen için önerilen sağlık koruma bandı mesafesi, ... 114 IV.19.Yerleşimler [inşaat ve işletme sırasında yerleşimlere olabilecek etkiler ve alınacak önlemler, düzenli depolama sahasının (planlanan tüm üniteler için ayrı ayrı) en yakın yerleşim birimine uzaklığı ve harita üzerinde gösterimi)] ... 115

(13)

IV.20.Nüfus Hareketleri (inşaat ve işletme döneminde sağlanacak istihdam, ekonomik değişiklikler, göç hareketi) ... 116 IV.21. Proje kapsamında inşaat ve işletme döneminde kullanılacak maddelerden, parlayıcı, patlayıcı, tehlikeli ve toksik olanların, taşınmaları, depolanmaları ve kullanımları, bu işler için kullanılacak aletler ve makinalar, ... 117 IV.22. Proje kapsamında inşaat ve işletme döneminde kullanılacak yakıtların türleri, tüketim miktarları, kimyasal analizleri, yakma sistemleri ve bunlardan oluşacak emisyonlar, ... 118 IV.23. Tesiste oluşabilecek koku, toz, haşere ve sinek üremesine karşı alınacak önlemler, yerleşim yerlerine olabilecek etkiler ve alınacak tedbirler, ... 119 IV.24. Tesisin faaliyeti sırasında çalışacak personeli ve bu personele bağlı nüfusun konut ve diğer sosyal/teknik altyapı ihtiyaçlarının nerelerde ve nasıl temin edileceği, sunulacak sağlık hizmetleri, ... 119 IV.25.Proje kapsamında , inşaat ve işletme döneminde ulaşım alt yapısı planı, bu altyapının inşası ile ilgili işlemler , kullanılacak malzemeler, kimyasal maddeler, araçlar, makineler, altyapının inşası sırasında kırma, öğütme, taşıma , depolama gibi toz yayıcı mekanik işlemler, (bertaraf tesisine atıkların taşınması için kullanılacak yol güzergahları, bu yolların mevcut trafik yoğunluğu ve trafik ve ulaşım yollarının durumu,olabilecek etkiler ve önlemler) ... 120 IV.26.Nüfus hareketleri (İnşaat ve işletme döneminde sağlanacak istihdam, ekonomik değişiklikler ve göç hareketi) ... 120 IV.27.Proje için önerilen sağlık koruma mesafesi ... 120 IV.28.Proje kapsamında inşaat ve işletme döneminde işler nedeni ile meydana gelecek vibrasyon, gürültünün kaynakları ve seviyesi, gürültü Kirliliği ve alınacak önlemlerin Gürültü Kontrol Yönetmeliği kapsamında değerlendirilmesi, ... 120 IV.29. Depolama sahasında atık depolama yöntemleri ile işletme sonu ve uzun süreli saha bakım programı, yer altı ve yerüstü kaynaklarının izlenmesi, gözlem kuyularının yerleri ve haritada gösterimi, kuyulardan alınacak numuneler ve analizlerine ilişkin bilgiler, gerekli izinler ... 128 IV.30. Proje kapsamında inşaat ve işletme döneminde insan sağlığı ve çevre açısından riskli ve tehlikeli olanlar, alınacak önlemler, ... 129 IV.31.Çevresel Fayda Maliyet Analizi (Bu bölümde çevreden faaliyet öncesi yararlanılma durumu ve projenin gerçekleşmesi ile yararlanma durumunun sosyo-ekonomik açıdan değerlendirilmesi) ... 130 IV.32. Acil eylem planı (Muhtemel kaza, yangın, deprem ve sabotaja karşı alınması gerekli önlemler), ... 132 IV.33. İşletme Faaliyete Kapandıktan Sonra Olabilecek ve Süren Etkiler (Arazi ıslahı, Rehabilitasyon çalışmaları, Mevcut yer altı ve yüzeysel su kaynaklarına etkileri, olabilecek hava emisyonları.) ve Bu Etkilere Karşı Alınacak Önlemler ... 135 BÖLÜM V : HALKIN KATILIMI (Projeden etkilenmesi muhtemel yöre halkının nasıl ve hangi yöntemlerle bilgilendirildiği, proje ile ilgili halkın görüşlerinin ve konu ile ilgili açıklamaların ÇED Raporuna yansıtılması) ... 137 BÖLÜM VI: SONUÇLAR (Yapılan tüm açıklamaların özeti, projenin önemli çevresel etkilerinin sıralandığı ve projenin gerçekleşmesi halinde olumsuz çevresel etkilerin önlenmesinde ne ölçüde başarı sağlanabileceğinin belirtildiği genel bir değerlendirme, proje kapsamında alternatifler arası seçimler ve bu seçimlerin nedenleri) ... 138 EKLER ... 146 NOTLAR VE KAYNAKLAR ... 147

(14)

ŞEKİL LİSTESİ

ŞEKİL 1 PLANLANAN CENAL ATIK DEPOLAMA SAHASI VE CENAL ENERJİ

SANTRALİNİN UYDU GÖRÜNTÜSÜ ... 4

ŞEKİL 2 KÜL DEPOLAMA SAHASININ 3 BOYUTLU GÖRÜNÜMÜ ... 8

ŞEKİL 3 CENAL KÜL DEPOLAMA SAHASI ATIK DOLUM SONRASI 3 BOYUTLU GÖRÜNÜM... 9

ŞEKİL 4 ALÇITAŞI DEPOLAMA SAHASININ 3 BOYUTLU GÖRÜNÜMÜ ...10

ŞEKİL 5 CENAL ALÇITAŞI DEPOLAMA SAHASI ATIK DEPOLAMA SONRASI 3 BOYUTLU GÖRÜNÜMÜ ...11

ŞEKİL 6 CENAL ATIK DEPOLAMA SAHASI ÜÇ BOYUTLU GÖRÜNÜMÜ. ...12

ŞEKİL 7 CENAL KÜL VE ALÇITAŞI DEPOLAMA TESİSLERİ ÜÇ BOYUTLU GÖRÜNÜMÜ 12 ŞEKİL 8 CENAL ATIK DEPOLAMA SAHASI PROJESİ GENEL YERLEŞİM PLANI ...17

ŞEKİL 9 2012 YILI TRAFİK HACİM HARİTASINDA PROJE SAHASININ YERİ ...19

ŞEKİL 10 PROJE İÇİN PLANLANAN SAHANIN FOTOĞRAFI (1) ...24

ŞEKİL 13 ÇANAKKALE İLİ DEPREM HARİTASI ...30

ŞEKİL 14 HİDROJEOLOJİ HARİTASI ...32

ŞEKİL 15 TÜRKİYE FİTOCOĞRAFYA BÖLGELERİ (DAVİS P.H, HARPER P.C. AND HEGE, I.C. (EDS.), 1971. PLANT LİFE OF SOUTH-WEST ASİA. THE BOTANİCAL SOCİETY OF EDİNBURGH) ...35

ŞEKİL 16 PROJE SAHASI VEJETASYON FORMASYONLARI ...35

ŞEKİL 17 ÇANAKKALE METEOROLOJİ İSTASYONU 1970-2010 YILLARI ARASI BASINÇ(HPA) DAĞILIM GRAFİĞİ ...51

ŞEKİL 18 ÇANAKKALE METEOROLOJİ İSTASYONU 1970-2010 YILLARI ARASI MAKSİMUM-MİNİMUM SICAKLIK DAĞILIM GRAFİĞİ ...52

ŞEKİL 19 ÇANAKKALE METEOROLOJİ İSTASYONU 1970-2010 YILLARI ARASI MAKSİMUM-MİNİMUM SICAKLIKLARIN ORTALAMASI DAĞILIM GRAFİĞİ ...52

ŞEKİL 20 ÇANAKKALE METEOROLOJİ İSTASYONU 1970-2010 YILLARI ARASI BAĞIL NEM(%) DAĞILIM GRAFİĞİ ...53

ŞEKİL 21 ÇANAKKALE METEOROLOJİ İSTASYONU 1970-2010 YILLARI ARASI KAR ÖRTÜLÜ, SİSLİ, DOLULU VE KIRAĞILI GÜNLER SAYISI DAĞILIM GRAFİĞİ ...53

ŞEKİL 22 ÇANAKKALE METEOROLOJİ İSTASYONU 1970-2010 YILLARI ARASI BUHARLAŞMA(MM.) DAĞILIM GRAFİĞİ ...54

ŞEKİL 23 ÇANAKKALE METEOROLOJİ İSTASYONU 1970-2010 YILLARI ARASI ESME SAYILARI TOPLAMI DİYAGRAMI ...55

ŞEKİL 24 ÇANAKKALE METEOROLOJİ İSTASYONU 1970-2010 YILLARI ARASI MEVSİMLİK ESME SAYILARI RÜZGAR DİYAGRAMI ...56

ŞEKİL 25 ÇANAKKALE METEOROLOJİ İSTASYONU 1970-2010 YILLARI ARASI AYLIK ESME SAYILARI RÜZGAR DİYAGRAMI ...58

ŞEKİL 26 ÇANAKKALE METEOROLOJİ İSTASYONU 1970-2010 YILLARI ARASI YÖNLERE GÖRE YILLIK ORTALAMA RÜZGAR HIZLARI DİYAGRAMI ...59

ŞEKİL 27 ÇANAKKALE METEOROLOJİ İSTASYONU 1970-2010 YILLARI ARASI YÖNLERE GÖRE MEVSİMLİK ORTALAMA RÜZGAR HIZLARI DİYAGRAMI ...61

ŞEKİL 28 ÇANAKKALE METEOROLOJİ İSTASYONU 1970-2010 YILLARI ARASI YÖNLERE GÖRE AYLIK ORTALAMA RÜZGAR HIZLARI DİYAGRAMI ...63

ŞEKİL 29 ÇANAKKALE METEOROLOJİ İSTASYONU 1970-2010 YILLARI ARASI AYLARA GÖRE ORTALAMA RÜZGAR HIZI DAĞILIMI ...64

(15)

ŞEKİL 30 ÇANAKKALE METEOROLOJİ İSTASYONU 1970-2010 YILLARI ARASI

FIRTINALI GÜNLER, KUVVETLİ RÜZGARLI GÜNLER SAYILARI GRAFİĞİ ...65

ŞEKİL 31 ATIK DEPOLAMA ALANININ PİAPOS ANTİK KENTİ’NE AİT SUR HATTINA GÖRE DURUMU. ...66

ŞEKİL 32 ARAZİ KULLANIM HARİTASINDAN BİR KESİT ...72

ŞEKİL 33 BÖLGENİN MEVCUT HAVA KALİTESİNİN BELİRLENMESİ ÇALIŞMALARINDA ÖRNEKLEME TÜPLERİ VE TOZ ÖLÇÜM NOKTALARI ...76

ŞEKİL 34 TÜRKİYE VE ÇANAKKALE İLİ ORMAN VARLIĞI ...79

ŞEKİL 35 HAVADA ASILI PARTİKÜLLERİN DAĞILIMI (ΜG/M³) ...88

ŞEKİL 36 ÇÖKEN PARTİKÜLLERİN DAĞILIMI (MG/M²-SAAT) ...89

ŞEKİL 37 HAVADA ASILI PARTİKÜLLERİN DAĞILIMI (ΜG/M³) ...91

ŞEKİL 38 ÇÖKEN PARTİKÜLLERİN DAĞILIMI (MG/M²-SAAT) ...92

ŞEKİL 39 PROJE YERİNİ GÖSTEREN HEYELAN HARİTASI ...95

ŞEKİL 40 CENAL ATIK DEPOLAMA TESİSLERİ SIZINTI SUYU TOPLAMA HAVUZU 3 BOYUTLU ...97

ŞEKİL 41 CENAL ATIK DEPOLAMA TESİSLERİ SIZINTI SUYU TOPLAMA SİSTEMİ 3 BOYUTLU ...97

ŞEKİL 42 HAVZA PLANI ...98

ŞEKİL 43 KUŞAKLAMA KANALI TİP KESİTİ ...99

ŞEKİL 44 TABAN GEÇİRİMSİZLİK SİSTEMİ ... 101

ŞEKİL 45 ÇANAKKALE İLİ 2012 NÜFUS DURUMU ... 116

ŞEKİL 46 ÇANAKKALE İLİ 2012 NÜFUS ARTIŞ HIZ VE YOĞUNLUKLARI ... 116

ŞEKİL 47 KARABİGA BELDESİ NÜFUS DURUMU ... 117

ŞEKİL 48 GÜRÜLTÜNÜN MESAFEYE GÖRE DAĞILIM GRAFİĞİ ... 127

ŞEKİL 49 CENAL ATIK DEPOLAMA SAHASI SON ÖRTÜ SİSTEMİ KESİTİ ... 135

(16)

TABLO LİSTESİ

TABLO 1. ATIK DEPOLAMA TESİSLERİ İŞLETME ÖMRÜ ... 5

TABLO 2 CENAL ATIK DEPOLAMA SAHASI İŞ TERMİN PLANI ... 6

TABLO 3. TÜRKİYE KURULU GÜÇ VE ÜRETİMİNİN YILLAR İTİBARİYLE GELİŞİMİ ... 7

TABLO 4 KÜL DEPOLAMA TESİSİ HACİM DETAYLARI ... 8

TABLO 5 ALÇITAŞI DEPOLAMA SAHASI HACİM DETAYLARI ...11

TABLO 6 CENAL ENERJİ SANTRALİNDE OLUŞACAK KÜL VE ALÇITAŞI MİKTARLARI ..15

TABLO 7 CENAL ATIK DEPOLAMA SAHASI TESİSLERİNİN EN YAKIN YERLEŞİMLERE UZAKLIKLARI ...18

TABLO 8 KURULACAK TESİSLERİN YAKLAŞIK KAPLADIKLARI ALAN ...26

TABLO 9 ÇANAKKELE İLİ AKARSULARI BİLGİLERİ ...33

TABLO 10 FLORA LİSTESİ...37

TABLO 11 FAUNA TABLOSU/ KUŞ TÜRLERİ LİSTESİ ...42

TABLO 12 SÜRÜNGEN, İKİYAŞAMLILAR VE MEMELİLER TÜR LİSTESİ ...45

TABLO 13 ÇANAKKALE METEOROLOJİ İSTASYONU 1970-2010 YILLARI ARASI BASINÇ(HPA) ...51

TABLO 14 ÇANAKKALE METEOROLOJİ İSTASYONU 1970-2010 YILLARI ARASI METEOROLOJİK VERİLERİNE GÖRE SICAKLIK DEĞİŞİMİ ...51

TABLO 15 ÇANAKKALE 1970-2010 YILLARI ARASI YAĞIŞ DEĞERLERİ ...52

TABLO 16 ÇANAKKALE METEOROLOJİ İSTASYONU 1970-2010 YILLARI ARASI BAĞIL NEM(%) ...53

TABLO 17 ÇANAKKALE METEOROLOJİ İSTASYONU 1970-2010 YILLARI ARASI YAĞIŞLI, SİSLİ, DOLULU, KIRAĞILI GÜNLER ...53

TABLO 18 ÇANAKKALE METEOROLOJİ İSTASYONU 1970-2010 YILLARI ARASI MAKSİMUM KAR KALINLIĞI ...53

TABLO 19 ÇANAKKALE METEOROLOJİ İSTASYONU 1970-2010 YILLARI ARASI BUHARLAŞMA(MM.) ...54

TABLO 20 ÇANAKKALE METEOROLOJİ İSTASYONU 1970-2010 YILLARI ARASI ESME SAYILARI TOPLAMI ...54

TABLO 21 ÇANAKKALE METEOROLOJİ İSTASYONU 1970-2010 YILLARI ARASI MEVSİMLİK ESME SAYILARI TOPLAMI ...55

TABLO 22 ÇANAKKALE METEOROLOJİ İSTASYONU 1970-2010 YILLARI ARASI YÖNLERE GÖRE ORTALAMA RÜZGAR HIZLARI ...59

TABLO 23 ÇANAKKALE METEOROLOJİ İSTASYONU 1970-2010 YILLARI ARASI MEVSİMLERE GÖRE ORTALAMA RÜZGAR HIZLARI ...60

TABLO 24 ÇANAKKALE METEOROLOJİ İSTASYONU 1970-2010 YILLARI ARASI AYLIK ORTALAMA RÜZGAR HIZLARI ...64

TABLO 25 ÇANAKKALE METEOROLOJİ İSTASYONU 1970-2010 YILLARI ARASI ...64

TABLO 26 ÇANAKKALE METEOROLOJİ İSTASYONU 1970-2010 YILLARI ARASI FIRTINALI GÜNLER, KUVVETLİ RÜZGARLI GÜNLER SAYILARI ...64

TABLO 27 BÜYÜK TOPRAK GRUPLARINA GÖRE ARAZİ DAĞILIMI ...71

TABLO 28 NO₂ ÖLÇÜM SONUÇLARI ...73

TABLO 29 SO₂ ÖLÇÜM SONUÇLARI ...74

TABLO 30 HCL ÖLÇÜM SONUÇLARI ...74

TABLO 31 HF ÖLÇÜM SONUÇLARI ...74

TABLO 32 VOC ÖLÇÜM SONUÇLARI ...74

TABLO 33 ÇÖKEN TOZ ÖLÇÜM SONUÇLARI ...75

TABLO 34 ORTAM HAVASI SOLUNABİLİR TOZ ÖLÇÜM SONUÇLARI ...75

TABLO 35 PROJE SAHASI’NDAN ALINAN DENİZ SUYU ANALİZ SONUÇLARI ...77

TABLO 36 PROJE SAHASI YÜZME VE REKREASYON AMACIYLA KULLANILAN SULARIN SAĞLAMASI GEREKEN KALİTE KRİTERLERİ ANALİZİ ...77

TABLO 37 TOPRAKTA BULUNAN METAL ELEMENTLERİN SINIR DEĞERLERİ ...78

TABLO 38 TOPRAK NUMUNESİ (KİMYASAL ANALİZ) SONUÇLARI ...78

(17)

TABLO 39 İNŞAAT AŞAMASINDA OLUŞACAK KAZI FAZLASI MALZEMENİN M³

CİNSİNDEN MİKTARI ...84

TABLO 40 İNŞAAT AŞAMASINDA OLUŞACAK KAZI FAZLASI MALZEMENİN TON CİNSİNDEN MİKTARI ...84

TABLO 41 ALÇITAŞI DEPOLAMA SAHASI TOZ EMISYON FAKTÖRLERI VE EMISYON DEBILERI (ARAZI HAZIRLIK AŞAMASI) ...84

TABLO 42 KÜL DEPOLAMA SAHASI TOZ EMISYON FAKTÖRLERI VE EMISYON DEBILERI (ARAZI HAZIRLIK AŞAMASI) ...84

TABLO 43 YAYILIM SINIFLARI ...85

TABLO 44 GEÇİŞ DÖNEMİ UZUN VADELİ VE KISA VADELİ SINIR DEĞERLERİ VE UYARI EŞİKLERİ CETVELİ ...86

TABLO 45 SKHKKY TABLO 2.2 TESİS ETKİ ALANINDA UZUN VADELİ, KISA VADELİ SINIR DEĞERLER VE KADEMELİ AZALTIM TABLOSU...86

TABLO 46 HAVADA ASILI PARTİKÜLLERİN MESAFEYE GÖRE DAĞILIMI (G/M³) ...87

TABLO 47 ÇÖKEN TOZLARIN MESAFEYE GÖRE DAĞILIMI(MG/M².GÜN) ...88

TABLO 48 HAVADA ASILI PARTİKÜLLERİN MESAFEYE GÖRE DAĞILIMI (G/M³) ...90

TABLO 49 ÇÖKEN TOZLARIN MESAFEYE GÖRE DAĞILIMI(MG/M².GÜN) ...91

TABLO 50 SEÇİLEN KUŞAKLAMA KANALI BOYUTLARI (HAVZA-1) ...99

TABLO 53 SEÇİLEN KUŞAKLAMA KANALI BOYUTLARI (HAVZA-4) ... 100

TABLO 54 HDPE JEOMEMBRANIN TEKNİK ÖZELLİKLERİ ( 2.00 MM ) ... 102

TABLO 55 JEOTEKSTİL KORUYUCU ÖRTÜ İÇİN STANDARTLAR ... 103

TABLO 56 EVSEL NITELIKLI ATIKSU DEŞARJ KRITERLERI SU KIRLILIĞI VE KONTROL YÖNETMELIĞI TABLO 21.1. ... 104

TABLO 57 EVSEL NITELIKLI ATIK SULARDA KIRLETICILER VE ORTALAMA KONSANTRASYONLARI ... 105

TABLO 58 EVSEL NITELIKLI ATIK SU İÇERISINDEKI KIRLETICI YÜKLERI ... 105

TABLO 59 EVSEL NITELIKLI ATIKSU DEŞARJ KRITERLERI SU KIRLILIĞI VE KONTROL YÖNETMELIĞI TABLO 21.1. ... 106

TABLO 60 EVSEL NITELIKLI ATIK SULARDA KIRLETICILER VE ORTALAMA KONSANTRASYONLARI ... 106

TABLO 61 EVSEL NITELIKLI ATIK SU İÇERISINDEKI KIRLETICI YÜKLERI ... 106

TABLO 62 İNŞAAT AŞAMASINDA OLUŞACAK KATI ATIK MİKTARI ... 107

TABLO 63 İŞLETME AŞAMASINDA OLUŞACAK KATI ATIK MİKTARI ... 110

TABLO 64 TÜPRAŞ-404 DIZEL YAKITININ GENEL ÖZELLIKLERI ... 118

TABLO 65 DIESEL ARAÇLARDAN YAYILAN KIRLENMENIN YAYIN FAKTÖRLERI (KG/T) ... 118

TABLO 66 DIESEL ARAÇLARDAN YAYILAN KIRLENMENIN YAYIN FAKTÖRLERI (KG/H) ... 119

TABLO 67 MUHTEMEL GÜRÜLTÜ KAYNAKLARI VE SES GÜCÜ DÜZEYLERI ... 122

TABLO 68 PROJE KAPSAMINDA KULLANILACAK GÜRÜLTÜ KAYNAKLARININ SES GÜCÜ DÜZEYLERININ OKTAV BANTLARINA DAĞILIMI ... 122

TABLO 69 PROJE KAPSAMINDA KULLANILACAK GÜRÜLTÜ KAYNAKLARININ SES BASINÇ DÜZEYLERI ... 123

TABLO 70 MESAFEYE BAĞLI OLARAK HESAPLANAN ATMOSFERIK YUTUŞ DEĞERLERI ... 124

TABLO 71 FAALIYET ALANINDA KULLANILACAK HER BIR GÜRÜLTÜ KAYNAĞININ MESAFEYE BAĞLI SES BASINÇ DÜZEYLERI ... 124

TABLO 72 FREKANSLARA GÖRE DÜZELTME FAKTÖRLERI ... 125

TABLO 73 FAALIYET ALANINDA KULLANILACAK HER BIR GÜRÜLTÜ KAYNAĞININ MESAFEYE BAĞLI NET SES DÜZEYLERI ... 125

TABLO 74 FAALIYET ALANINDA KULLANILACAK TÜM GÜRÜLTÜ KAYNAKLARININ MESAFEYE BAĞLI NET SES DÜZEYLERI ... 126

TABLO 75 ŞANTIYE ALANI İÇIN ÇEVRESEL GÜRÜLTÜ SINIR DEĞERLERI ... 127

(18)

KISALTMALAR

ÇED : ÇEVRESEL ETKİ DEĞERLENDİRMESİ

CENALES : CENAL ENERJİ SANTRALİ

KOİ : KİMYASAL OKSİJEN İHTİYACI

BOD5 : BEŞ GÜNLÜK BİYOLOJİK OKSİJEN İHTİYACI

BGD : BACAGAZI DESÜLFİRİZASYON

(19)

PROJENİN TEKNİK OLMAYAN ÖZETİ:

Cenal Elektrik Üretim A.Ş. tarafından Çanakkale ili, Biga ilçesi, Karabiga Beldesi, Dışbudak Mevkii civarında 136 hektarlık bir alanda “Cenal Atık Depolama Sahası” projesi yapılması ve işletilmesi planlanmaktadır.

Proje konusu faaliyet; Çanakkale İli, Biga İlçesi sınırları içerisinde bulunan Cenal Enerji Santrali’nin (CENALES) işletilmesi sırasında yakma sonucunda oluşacak uçucu+kazan altı külü ve alçıtaşınının depolanmasını kapsamaktadır.

BGD ünitesinden kaynaklı alçıtaşı, alçıpan sanayine satılarak değerlendirilecek ve geri kazanımı sağlanacaktır. Fakat en kötü senaryo göz önüne alınarak BGD ünitesinden kaynaklı alçıtaşının ekonomik olarak değerlendirilememesi durumunda alçı taşının depolanması gerekecektir.

En kötü senaryo göz önüne alınarak santralden kaynaklı külün ekonomik olarak değerlendirilememesi durumunda, 15,1 yıl süre ile kül depolayabilecek bir kül depolama tesisi planlanmaktadır. Aynı şekilde en kötü senaryo göz önüne alınarak BGD ünitesinden kaynaklı alçıtaşının ekonomik olarak değerlendirilememesi durumunda, 8,3 yıl süre ile hizmet verebilecek olan bir alçıtaşı depolama tesisi planlanmaktadır.

Santralin işletilmesi aşamasında BGD ünitesinden kaynaklanan alçıtaşı ve yakma işleminden kaynaklı meydana gelecek kazan altı külü ve uçucu küller kazandan silolara gönderilecektir. Santralden kaynaklanan alçıtaşının ve küllerin satılamaması durumunda kül ve alçıtaşı silolardan (küller su ile spreylenip) 25 tonluk üzeri kapalı kamyonlara yüklenecek, düzenli depolama sahasına taşınacaktır. Ayrıca kül depoma sahasına boşaltılmadan önce suyla nemlendirilecektir. Bu nedenle külün nakli ve geçici depolanması aşamasında toz emisyonu oluşumu beklenmemektedir.Saha içerisinde ise dökülen malzemenin serilmesi ve sıkıştırılması amacıyla toprak silindiri kullanılacaktır. Oluşacak kül ve alçıtaşının taşınabilmesi için Karabiga Belediyesi tarafından yapılacak yolun yaklaşık 1,5 km’si kullanılacaktır.

Atık depolama sahası; Çanakkale İli, Biga İlçesi H18-D1 paftasında bulunmaktadır.

Proje konusu faaliyet alanının büyük bir kısmı orman alanı içerisinde kalmakla birlikte güneyde az bir kısım makilik fundalık alan içerisinde kalmaktadır.

Cenal Atık Depolama Tesisinin (Kül ve Alçıtaşı) tabanı ve yan yüzeylerinde, yeraltısuyuna olabilecek herhangi bir sızıntıyı önleyecek şekilde ve Atıkların Düzenli Depolanmasına Dair Yönetmelik kapsamında bir geçirimsizlik sistemi oluşturulacaktır. Buna göre Cenal Atık Depolama Sahası için taban geçirimsizlik sisteminin alttan üste doğru; yastık dolgu, jeosentetik kil kaplama, plastik örtü, jeotekstil koruyucu örtü, drenaj tabakası olarak teşkil edilmesi planlanmaktadır.

Atıkların düzenli depolama sahasına gelişigüzel boşaltılmasını önlemek için, depolama sahasında genel giriş ve atık taşıma araç girişlerinde belirli giriş işaretleri bulunacaktır. Güvenlik sorumlusu/ kantar sorumlusu genel girişi kontrol edecektir ve yetkisiz araç trafiğini önlenecektir.

Proje kapsamında kullanılacak su CENALES projesi kapsamında denizden temin edilecek sudan yararlanarak sağlanacaktır. CENALES’den temin edilecek suyun yeterli gelmemesi durumunda gerekli izinler alındıktan sonra kuyu açılıp temin edilmesi planlanmaktadır. Böyle bir durumda DSİ’den gerekli izinler alınacaktır.

(20)

Depolama için planlanan saha, çevre şartlarına ve ilgili mevzuata uyumlu olacak şekilde tasarlanacak ve böylece depolanan atıkların çevreye verebilecekleri etki en aza indirecektir.

(21)

BÖLÜM I: PROJENİN TANIMI VE AMACI

I.1.Projenin tanımı, konusu (depolanacak atık çeşitleri....vs.), yatırımın tanımı, işletme süresi, zamanlama tablosu, akım şeması, hizmet amaçları, projenin sosyal ve ekonomik yönden gerekliliği,

Cenal Elektrik Üretim A.Ş. tarafından Çanakkale ili, Biga ilçesi, Karabiga Beldesi, Dışbudak Mevkii civarında 136 hektarlık bir alanda “Cenal Atık Depolama Sahası” projesi yapılması ve işletilmesi planlanmaktadır. Projeye ilişkin yer bulduru haritası ekte verilmiştir (Bkz.Ek-1).

Proje için düşünülen alan Karabiga Beldesinin kuşuçuşu yaklaşık 2,90 km kuzeydoğusunda, Biga İlçesinin kuşuçuşu yaklaşık 23 km kuzeydoğusunda, Çanakkale ilinin kuşuçuşu yaklaşık 82 km kuzeydoğusunda bulunmaktadır. Kül ve alçıtaşı depolama sahasına en yakın yerleşim birimi Zeytinlik Mahallesidir yaklaşık kuşuçuşu 2,25 km mesafede bulunmaktadır.

2506 nolu belge ile “ÇED Olumlu” kararı alınmış ve Çevre ve Şehircilik Bakanlığı’nın Çevresel Etki Değerlendirmesi, İzin ve Denetim Genel Müdürlüğü’nün 09.05.2012 tarih ve 7813 sayılı üst yazısı ile bildirilmiş olan “Cenal Enerji Santrali, Limanı, Kül Depolama Sahası ve Derin Deniz Deşarjı” projesi (Bkz. Ek-2 ) kapsamında kazanda kömür yakılmasından kaynaklı meydana gelecek kazan altı kül+uçucu küllerin ve bacagazı desülfirizasyon (BGD) ünitesinden kaynaklı alçıtaşının depolanması amacıyla atık depolama tesisinin işletilmesi planlanmaktadır. “Cenal Atık Depolama Sahası” projesi, hem kül depolama tesisini hem de alçıtaşı depolama tesisini kapsayacak şekilde belirlenmiştir.

CENALES’te Süperkritik Pulverize Kömür Kazan teknolojisi kullanılacaktır. CENALES’

te enerji üretimi kömürde var olan termal potansiyel enerjinin elektrik enerjisine dönüştürülmesi ile gerçekleşecektir. CENALES’te kömürün kazanda yakılması sonucu elde edilecek mekanik enerjinin jeneratörde elektrik enerjisine dönüştürülmesi sağlanır.

CENALES’nin işletilmesi sırasında yakma sonucunda oluşacak uçucu ve kazan altı külü çimento, hazır beton, briket, ateş tuğla sanayisi gibi değişik sektörlerde kullanılabilmektedir. Bu bağlamda planlanan enerji santralinden kaynaklı küllerin geri dönüşümü sağlanılmaya çalışılacaktır ve yanma sonucunda oluşan kül ilgili sektörlere verilecektir. BGD ünitesinden kaynaklı alçıtaşı, alçıpan sanayine satılarak değerlendirilecek ve geri kazanımı sağlanacaktır. Fakat en kötü senaryo göz önüne alınarak alçıtaşının ve/veya külün ekonomik olarak değerlendirilememesi durumunda alçı taşının depolanması gerekecektir.

Cenal Enerji Santrali için ÇED aşamasında planlanan kül depolama sahasının yapılan kati proje çalışmaları sonucunda yetersiz kalacağı anlaşılmış olup yeni bir atık depolama sahası alanına ihtiyaç duyulmuştur. Bu bağlamda bahse konu olan proje; 17.07.2008 Tarih ve 26939 Sayılı Resmi Gazete’de yayınlanarak yürürlüğe giren Çevresel Etki Değerlendirmesi (ÇED) Yönetmeliği (30.06.2011 Tarih ve 27980 Sayılı Çevresel Etki Değerlendirmesi Yönetmeliği’nde Değişiklik Yapılmasına Dair Yönetmelik) “Ek I “Çevresel Etki Değerlendirmesi Uygulanacak Projeler Listesi” Listesi Madde 28. Bent ç) Atık barajları ve/veya atık havuzları” kapsamında değerlendirmeye alınmıştır. Bu kapsamda; Çevre ve Şehircilik Bakanlığı, Çevresel Etki Değerlendirmesi İzin ve Denetim Müdürlüğü tarafından 15.05.2013 Tarih ve 8068 Sayı ile verilen ÇED Raporu Özel Formatına istinaden işbu ÇED raporu hazırlanmıştır (Bkz.Ek- 17).

(22)

Şekil 1 Planlanan CENAL atık depolama sahası ve Cenal Enerji Santralinin uydu görüntüsü

İzinli Kül Depolama Sahası Mendirek

CENALES CENAL Atık Depolama

Sahası

(23)

Hâlihazırda ÇED olumlu belgesi alınmış olan atık depolama sahası ve planlanan atık depolama sahasını temsil eden uydu görüntüsü Şekil 1’ de verilmiştir. Şekilde görüleceği üzere Cenal Atık Depolama Sahasının yeri CENALES’nin yaklaşık kuşuçuşu 1,5 km kuzey batısında olarak tasarlanmıştır.

Projenin Ömrü

Atık depolama sahasında bir ön değerlendirme yapılarak kül depolama tesisi ve alçıtaşı depolama tesisi için depolama kapasiteleri belirlenmiştir. Belirlenen bu depolama kapasitelerine göre kül ve alçıtaşı depolama tesisleri için tesis işletme ömürleri hesaplanmış ve aşağıda verilmiştir:

Tablo 1. Atık depolama tesisleri işletme ömrü

Santralden kaynaklı külün önemli bir miktarının ilgili endüstrilere satılarak geri dönüşümünün sağlanması planlanmaktadır. En kötü senaryo göz önüne alınarak santralden kaynaklı külün ekonomik olarak değerlendirilememesi durumunda, 15,1 yıl süre ile kül depolayabilecek bir kül depolama tesisi planlanmaktadır. Aynı şekilde en kötü senaryo göz önüne alınarak BGD ünitesinden kaynaklı alçıtaşının ekonomik olarak değerlendirilememesi durumunda, 8,3 yıl süre ile hizmet verebilecek olan bir alçıtaşı depolama tesisi planlanmaktadır.

Projenin İş Planı

Planlanan projeye ait iş zamanlama programı aşağıdaki Tablo 2’de verilmiştir.

Projenin Akım Şeması

Santralin işletilmesi aşamasında BGD ünitesinden kaynaklanan alçıtaşı ve yakma işleminden kaynaklı meydana gelecek kazan altı külü ve uçucu küller kazandan silolara gönderilecektir. Santralden kaynaklanan alçıtaşının ve küllerin satılamaması durumunda kül ve alçıtaşı silolardan (küller su ile spreylenip) 25 tonluk üzeri kapalı kamyonlara yüklenecek, düzenli depolama sahasına taşınacaktır. Ayrıca kül depoma sahasına boşaltılmadan önce suyla nemlendirilecektir. Bu nedenle külün nakli ve geçici depolanması aşamasında toz emisyonu oluşumu beklenmemektedir.Saha içerisinde ise dökülen malzemenin serilmesi ve sıkıştırılması amacıyla toprak silindiri kullanılacaktır.

CENALES’den çıkan kül ve alçıtaşının taşınabilmesi için Karabiga Belediyesi tarafından yapılacak olan yolun yaklaşık 1,5 km uzunluğunda ki kısmı kullanılacaktır (Bkz.Ek- 3). Yol güzergahı 1/25.000 ölçekli haritaya işlenmiş olup ekte verilmiştir (Bkz.Ek-4).

ATIK DEPOLAMA TESİSLERİ İŞLETME ÖMRÜ

KÜL DEPOLAMA SAHASI İŞLETME ÖMRÜ

Uçucu kül miktarı 160.521,58 m³/yıl

Yatak külü miktarı 31.852,25 m³/yıl

Toplam kül miktarı 192.373,83 m³/yıl

Kül depolama tesisi depolama kapasitesi 2.903.718 m³

Kül depolama sahası işletme ömrü 15,1 yıl

ALÇITAŞI DEPOLAMA SAHASI İŞLETME ÖMRÜ

Alçıtaşı miktarı 80.786,64 m³/yıl

Alçıtaşı depolama tesisi depolama kapasitesi 671.618 m³

Alçıtaşı depolama sahası işletme ömrü 8,3 yıl
