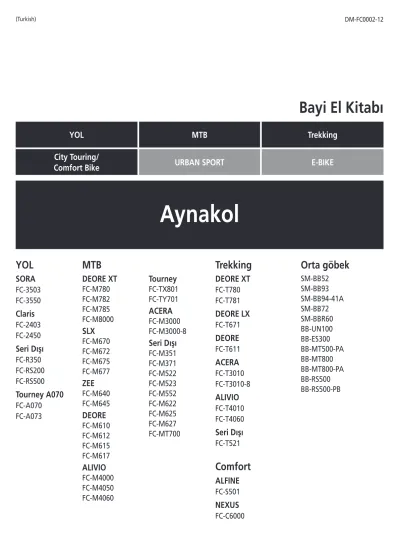

(Turkish) DM-FC0002-12

YOL MTB Trekking Orta göbek

SORA FC-3503 FC-3550 Claris FC-2403 FC-2450 Seri Dışı FC-R350 FC-RS200 FC-RS500 Tourney A070 FC-A070 FC-A073

DEORE XT FC-M780 FC-M782 FC-M785 FC-M8000 SLX FC-M670 FC-M672 FC-M675 FC-M677 ZEE FC-M640 FC-M645 DEORE FC-M610 FC-M612 FC-M615 FC-M617 ALIVIO FC-M4000 FC-M4050 FC-M4060

Tourney FC-TX801 FC-TY701 ACERA FC-M3000 FC-M3000-8 Seri Dışı FC-M351 FC-M371 FC-M522 FC-M523 FC-M552 FC-M622 FC-M625 FC-M627 FC-MT700

DEORE XT FC-T780 FC-T781 DEORE LX FC-T671 DEORE FC-T611 ACERA FC-T3010 FC-T3010-8 ALIVIO FC-T4010 FC-T4060 Seri Dışı FC-T521

Comfort

ALFINE FC-S501 NEXUS FC-C6000

SM-BB52 SM-BB93 SM-BB94-41A SM-BB72 SM-BBR60 BB-UN100 BB-ES300 BB-MT500-PA BB-MT800 BB-MT800-PA BB-RS500 BB-RS500-PB

Bayi El Kitabı

YOL MTB Trekking

City Touring/

Comfort Bike URBAN SPORT E-BIKE

Aynakol

(2)

İÇİNDEKİLER

ÖNEMLİ UYARI ...3

GÜVENLİĞİ GARANTİ ETMEK İÇİN ...4

KULLANILACAK ALETLERİN LİSTESİ ...8

MONTAJ ...10

Alet kombinasyonları listesi ...10

HOLLOWTECH II/2 parçalı aynakol ...11

OCTALINK tipi ...16

KARE tipi ...17

PRESS-FIT ORTA GÖBEK ...20

Adaptör ...20

Montaj örneği ...20

Montaj ...21

Çıkarma işlemi ...22

BAKIM ...24

Aynakol dişlilerinin değiştirilmesi ...24

(3)

3

ÖNEMLİ UYARI

ÖNEMLİ UYARI

• Bu bayi el kitabı, profesyonel bisiklet tamircileri için hazırlanmıştır.

Bisiklet montajı konusunda profesyonel eğitim almamış kullanıcılar bayi el kitabını kullanarak komponentleri kendileri monte etmeye çalışmamalıdırlar.

Eğer bu el kitabında verilen bilgilerden herhangi biri size anlaşılmaz gelirse montaja devam etmeyin. Destek almak için satıcınızla irtibata geçin.

• Ürünle birlikte verilen tüm kullanım kılavuzlarını okuyun.

• Bu bayi el kitabında belirtilen işlemler haricinde ürünü sökmeyin veya üzerinde değişiklik yapmayın.

• Tüm bayi el kitaplarını ve kullanım kılavuzlarını sitemizden çevrim-içi olarak okuyabilirsiniz (http://si.shimano.com).

• Lütfen, bayi olarak faaliyet gösterdiğiniz ülke, eyalet veya bölgenin ilgili kural ve yönetmeliklerine riayet edin.

Güvenlik için, kullanmadan önce bu bayi el kitabının tamamını okuyun ve doğru kullanım için talimatlara uyun.

Yaralanmaya veya cihazda veya çevresinde maddi hasara meydan vermemek için aşağıdaki talimatlara daima uyulmalıdır.

Talimatlar, ürünün yanlış şekilde kullanılması durumunda oluşabilecek tehlike veya hasarın derecesine göre sınıflandırılmıştır.

TEHLİKE

Bu talimatlara uyulmaması ölüme veya ciddi yararlanmaya neden olacaktır.

UYARI

Bu talimatlara uyulmaması ölüme veya ciddi yararlanmaya neden olabilir.

İKAZ

Bu talimatlara uyulmaması yaralanmaya veya cihazda veya çevresinde maddi hasara neden olabilir.

(4)

GÜVENLİĞİ GARANTİ ETMEK İÇİN

GÜVENLİĞİ GARANTİ ETMEK İÇİN

UYARI

• Komponentleri monte ederken kullanım kılavuzla-rında verilen talimatlara mutlaka uyun.

Sadece orijinal Shimano parçaları kullanılması tavsiye edilir. Eğer civatalar ve somunlar gibi parçalar gevşer veya hasar görürse bisiklet aniden devrilerek ciddi yaralanmaya sebebiyet verebilir.

Ayrıca, ayarlar doğru şekilde yapılmazsa sorunlar oluşabilir ve bisiklet aniden devrilerek ciddi yaralanmaya sebebiyet verebilir.

• Parça değiştirme gibi bakım işlemleri yaparken gözlerinizi korumak için emniyet gözlüğü kullanın.

• Bu bayi el kitabının tamamını okuyun ve gerektiğinde başvurmak üzere güvenli bir yerde saklayın.

Kullanıcıları aşağıdaki konularda bilgilendirin:

Bakım aralıkları kullanım ve sürüş şartlarına bağlıdır. Zinciri düzenli olarak uygun bir zincir temizleyici maddeyle temizleyin. Kesinlikle pas temizleyiciler gibi alkali bazlı veya asit bazlı çözücüler kullanmayın. Eğer bu çözücüler kullanılırsa, zincir kırılabilir ve ciddi yaralanmaya neden olabilir.

• Bisikleti sürmeden önce krank kollarında çatlak olup olmadığını kontrol edin. Eğer herhangi bir çatlak varsa, krank kolu kırılarak bisikletten düşmenize neden olabilir.

• Zinciri herhangi bir hasara (deformasyon veya çatlama), atlamaya veya kasıtsız dişli değişimi gibi başka anormalliklere karşı kontrol edin. Herhangi bir sorun tespit ederseniz satıcınıza danışın. Zincir kırılabilir ve düşmenize neden olabilir.

• Sürüş sırasında elbise kenarlarınızın zincire takılmamasına dikkat edin. Aksi takdirde bisikletten düşebilirsiniz.

„SAINT/ZEE

• Tepe inişi bisiklet sürüşü ve serbest sürüş, doğal olarak tehlikeli faaliyetlerdir. Ciddi yaralanmaya ve hatta ölüme yol açabilecek bir kazaya karışma riski vardır. Koruyucu başlık ve elbise giymeniz ve sürüşten önce bisikletinizin tüm güvenlik kontrollerini yapmanız şiddetle tavsiye edilir. Lütfen sürüşünüzün tehlike sorumluğunun kendinize ait olduğunu ve tecrübe ve yeteneklerinizi çok dikkatli şekilde değerlendirmek zorunda olduğunuzu unutmayın.

Bisiklete Montaj ve Bakım için:

„HOLLOWTECH II tipi

• Eğer iç kapak doğru şekilde takılmazsa, mil paslanarak hasar görebilir ve bisiklet devrilerek ciddi yaralanma meydana gelebilir.

• İki adet sol krank kolu montaj civatası kademeli olarak sıkılmalı, bir civata bir defada tamamen sıkılmamalıdır. Bir tork anahtarı kullanarak, son sıkma torklarının 12-14 N·m aralığında olduğunu kontrol edin. Ayrıca, yaklaşık 100 km (60 mil) sürüşten sonra bir tork anahtarıyla sıkma torklarını tekrar kontrol edin. Aynı zamanda, sıkma torklarının periyodik olarak kontrol edilmesi önemlidir. Eğer sıkma torkları çok zayıfsa veya montaj cıvataları kademeli olarak sırasıyla sıkılmazsa, sol krank kolu yerinden çıkabilir ve bisiklet devrilerek ciddi yaralanma meydana gelebilir.

İKAZ

Kullanıcıları aşağıdaki konularda bilgilendirin:

• Vücut organlarınızı aynakol dişlilerinin keskin dişlerinden uzak tutmaya dikkat edin.

(5)

5

GÜVENLİĞİ GARANTİ ETMEK İÇİN

NOT

Kullanıcıları aşağıdaki konularda bilgilendirin:

• Bisikleti sürmeden önce, bağlantı parçaları arasında herhangi bir oynama veya gevşeklik olup olmadığını kontrol edin. Aynı zamanda, krankı ve pedalları periyodik aralıklarla sıkın.

• Kolu çalıştırırken krank kolunu çevirmeye devam edin.

„MTB/Trekking

• Zincir şekilde gösterilen konumlardan herhangi birinde olduğunda, zincir aynakol dişlisiyle veya ön değiştiriciyle temas ederek gürültü oluşturabilir.

Eğer gürültü sorunu varsa, zinciri bir sonraki en büyük arka dişlinin üzerine veya zincir Şekil 1'de görülen pozisyondaysa bunu takip eden büyük arka dişlinin üzerine kaydırın. Eğer Şekil 2'de görülen pozisyondaysa, zinciri bir sonraki en küçük dişlinin veya bunu takip eden dişlinin üzerine kaydırın.

Şekil 1

Şekil 2

Ikili Üçlü

Aynakol dişlisi

Arka dişli

„YOL

• Zincir şekilde gösterilen konumlardan herhangi birinde olduğunda, zincir aynakol dişlisiyle veya ön değiştiriciyle temas ederek gürültü oluşturabilir.

Gürültü sorunu varsa, zinciri bir sonraki en büyük dişliye veya kendinden sonraki dişliye geçirin.

Ikili Üçlü

Aynakol dişlisi

Arka dişli

• Krank kolunu ve orta göbeği temizlemek için yumuşak bir deterjan kullanın. Alkalin veya asidik deterjanlar kullanılması renk bozulmasına neden olabilir.

• Eğer pedal çevirme performansı normal değilse, bisikleti bir kez daha kontrol edin.

• Orta göbeği yüksek basınçlı su püskürterek yıkamayın. Yataklama kısmına su girerek gürültüye ve yapışmaya neden olabilir.

• Dişliler periyodik olarak doğal bir deterjanla yıkanmalıdır. Ayrıca, zincirin doğal bir deterjanla yıkanarak yağlanması, dişlilerin ve zincirin ömrünü uzatmanın etkili bir yoludur.

• Sürüş sırasında elbisenizin kol ağızları zincirden dolayı kirlenebilir.

• Ürünler doğal aşınma, normal kullanım ve eskime sonucu bozulmalara karşı garantili değildir.

(6)

GÜVENLİĞİ GARANTİ ETMEK İÇİN

Bisiklete Montaj ve Bakım için:

• Pedalları monte ederken, pedalların sıkışmasını engellemek için dişlere az miktarda gres sürün. Bir tork anahtarı kullanarak pedalları emniyetli şekilde sıkın. Sıkma torku: 35-55 N·m. Sağ krank kolu sağ yönlü, sol krank kolu sol yönlü dişe sahiptir.

• Eğer orta göbek paralel değilse, dişli değiştirme performansı düşecektir.

• Eğer zincir kullanım sırasında dişlilerden çıkıyorsa, dişlileri ve zinciri değiştirin.

„HOLLOWTECH II /2 parça krank

• Sol ve sağ adaptörleri monte ederken gres uygulayın ve iç kapağı taktığınızdan emin olun. Aksi takdirde su geçirmezlik performansı kötüleşecektir.

• İdeal performans sağlamak için, sadece belirtilen tipte zincir kullanın.

• Eğer orta göbek milinden ve sol krank kolu bağlantı parçasından gıcırdama sesi geliyorsa, bağlantı parçasına gres sürün ve belirtilen tork değerine göre sıkın.

• Eğer yataklarda herhangi bir gevşeklik hissediliyorsa, orta göbek değiştirilmelidir.

• Belirtilen dişli diş kombinasyonunu kullandığınızdan emin olun. Eğer belirtilmemiş olan bir dişli kullanılırsa, dişliler arasındaki boyut değişir ve zincir dişlilerin arasına düşebilir.

„OCTALINK tipi/KARE tipi

• Sadece uygulanabilir zincir ve orta göbek kullandığınızdan emin olun.

• Orta göbeği montajdan önce gresleyin.

• Eğer orta göbek milinde herhangi bir gevşeklik hissediliyorsa, orta göbek değiştirilmelidir.

„FC-M8000-B1/FC-M8000-B2

• FC-M8000-B1/FC-M8000-B2'yi özel olarak tasarlanmış bir kadro ile kullanın.

Bu el kitabı esas olarak ürünü kullanmak için gereken işlemleri açıklama amacı taşıdığından, gerçek ürün şekildekinden farklı olabilir.

(7)

KULLANILACAK ALETLERİN LİSTESİ

(8)

KULLANILACAK ALETLERİN LİSTESİ

KULLANILACAK ALETLERİN LİSTESİ

Montaj, ayar ve bakım amaçları için aşağıdaki aletlere ihtiyaç vardır.

Alet Alet Alet

5 mm somun anahtarı TL-FC10 TL-FC36

8 mm somun anahtarı TL-FC11 TL-FC37

10 mm somun anahtarı TL-FC16 TL-BB12

15 mm İngiliz Anahtarı TL-FC18 TL-BB13

16 mm İngiliz anahtarı TL-FC24 TL-UN66

17 mm İngiliz anahtarı TL-FC25 TL-UN74-S

19 mm İngiliz anahtarı TL-FC31 Altı kanallı anahtar[#27]

32 mm İngiliz anahtarı TL-FC32 Altı kanallı anahtar [#30]

İngiliz anahtarı TL-FC33

Plastik çekiç TL-FC34

(9)

MONTAJ

(10)

MONTAJ

Alet kombinasyonları listesi

MONTAJ

„ Alet kombinasyonları listesi

Aletleri daima doğru kombinasyonda kullanın.

SM-BB93

TL-FC24 ve TL-FC32 TL-FC24 ve TL-FC33

TL-FC24

TL-FC32

TL-FC33 TL-FC24

TL-FC24 ve TL-FC36 TL-FC34

TL-FC24

TL-FC36

NOT

•Darbeli anahtar için, SM-BB93'e uygun TL-FC34 kullanın. SM-BBR60/BB-MT800 için TL-FC37 kullanın. Başka aletler kullanılması alete zarar verebilir.

•TL-FC24/FC25 tekrarlı kullanım sonrasında hasar görebilir ve kullanılamaz hale gelebilir.

•TL-FC24/FC25'i TL-FC32'ye ayarlarken, muhtemel ayar konumunu kontrol edin.

TL-FC32'de ayarlarken, muhtemel ayar konumunu kontrol edin.

•TL-FC33/FC36'ya ayarlarken bütün konumlar mümkündür.

SM-BBR60/BB-MT800

TL-FC25 ve TL-FC32 TL-FC25 ve TL-FC33

TL-FC25

TL-FC32

TL-FC33 TL-FC25

TL-FC25 ve TL-FC36 TL-FC37

TL-FC25

TL-FC36

(11)

MONTAJ

HOLLOWTECH II/2 parçalı aynakol

Devamı sonraki sayfada

11

„ HOLLOWTECH II/2 parçalı aynakol

Ara parçası takma yöntemi

1

(z)

Orta göbek gövde genişliğinin 68 mm, 73 mm veya 83 mm olup olmadığını kontrol edin.

(z)

Orta göbek kovanı genişliği

2

Adaptörü takın.

Kelepçe tipi, braket tipi ve zincir kafesi tipi için şekillere bakın.

Kelepçe tipi

68 mm 73 mm

(A) (A) (A)

83 mm

(A) (A)

(A)

2,5 mm ara parçası

NOT

Tavsiye edilen ROAD orta göbeğini monte ederken, bir ara parça gerekmez.

TEKNİK İPUÇLARI

Eğer kelepçe tipi üç tane 2,5 mm ara parçası ve 68 mm genişliğe sahip bir orta göbek kullanıyorsanız, ara parçalarının ikisini sağa birini sola takın.

* SM-BB93 bir alüminyum ara parçadır.

68 mm

0,7 mm ara parçası 1,8 mm ara parçası*

2,5 mm ara parçası

* 1,8 mm, zincir kafesinin kalınlığına karşılık gelir.

(12)

MONTAJ

HOLLOWTECH II/2 parçalı aynakol

Braket tipi

68 mm 73 mm

(B)

(A)

(B) (A)

83 mm

(B)

(A) (B)

(A)

Orta göbek monte tipi braket

(B)

2,5 mm ara parçası

Zincir kafesi desteği tipi

68 mm 73 mm

(A)

(B)

(C) (A) (C)

(A)

Zincir kafesi desteği

(B)

2,5 mm ara parçası

(C)

0,7 mm ara parçası

NOT

Eğer zincir kafesi kullanmıyorsanız, 1,8 mm'lik bir ara parçası kullanın.

(13)

MONTAJ

HOLLOWTECH II/2 parçalı aynakol

Devamı sonraki sayfada

13 Krankın montajı

1

(A)

(D) (E)

(B) (C)

Sol ve sağ adaptörleri gresleyin ve orijinal Shimano aletini kullanarak orta göbeğin sağ adaptörünü, iç kapağı ve orta göbeğin sol adaptörünü takın.

(A)

TL-FC32

(B)

İç kapak

(C)

Sağ adaptör

(ters saat yönünde diş)

(70 mm [M36] için, saat yönünde çevirin (saat yönünde diş))

(D)

Sol adaptör (saat yönünde)

(E)

Gres yağı sürün:

Yüksek kaliteli gres (Y-04110000)

Sıkma torku

35-50 N·m

NOT

TL-FC24/FC25, TL-FC32/FC36 ile birleştirilerek sıkılır.

2

Sağ krank kolu ünitesini yerleştirin.

(14)

MONTAJ

HOLLOWTECH II/2 parçalı aynakol

3 (C)

(B)

(A)

Sol krank kolunun geniş kanal kısmını

sağ krank kolu ünitesinin miline kanalın geniş olduğu bölüme dengeleyecek şekilde yerleştirin.

(A)

Geniş kanal alanı (sol krank kolu)

(B)

Geniş kanal alanı (mil)

(C)

Gres yağı sürün: Yüksek kaliteli gres (Y-04110000)

NOT

Yol bisikleti üçlü spesifikasyonu ve konfor bisikleti çift muhafaza spesifikasyonu için bir ara parçası yerleştirin.

4

(A) (B)

(C)

Kapsülü sıkmak için orijinal Shimano

aletini kullanın.

(A)

TL-FC16

(B)

Kapsül

(C)

Gres yağı sürün: Yüksek kaliteli gres (Y-04110000)

Sıkma torku

0,7-1,5 N·m

(15)

MONTAJ

HOLLOWTECH II/2 parçalı aynakol

15

5

(A)

(B) (z)

(C)

Durdurma plakasını içeriye doğru itin, plaka piminin sıkı şekilde yerine oturup oturmadığını kontrol edin ve daha sonra sol krank kolunun civatasını sıkın.

(z)

Sol krank kolunun çizimi (çapraz kesit)

(A)

Plaka pimi

(B)

Durdurma plakası

(C)

Sol krank kolu

Sıkma torku

12-14 N·m

NOT

MTB/Trekking için

Kullanılan ara parçaları, orta göbek gövdesinin genişliğine göre değişir.

Ayrıntılı bilgi için, bkz: "Ara parçası takma yöntemi".

•Durdurma plakasını şekilde görüldüğü gibi doğru yönde yerleştirin.

(16)

MONTAJ OCTALINK tipi

„ OCTALINK tipi

Orta göbeğin takılması

(A) (B) (C)

Ana gövdeye gres yağı sürün ve orijinal Shimano aleti kullanarak monte edin.

İlk önce ana gövdeyi, daha sonra adaptörü takın.

(A)

Adaptör

(B)

Gövde

(C)

Gres yağı sürün: Yüksek kaliteli gres (Y-04110000)

Sıkma torku

50-70 N·m

NOT

Eğer adaptör alüminyum veya çelikten yapılmışsa

Adaptöre gres uygulayın.

Eğer adaptör plastikten yapılmışsa Adaptöre gres uygulamayın.

Aynakolun montajı

Aynakolu monte etmek için bir somun

anahtarı kullanın.

(A)

8 mm somun anahtarı/ 10 mm

somun anahtarı

Sıkma torku

35-50 N·m

(17)

MONTAJ KARE tipi

17

„ KARE tipi

Orta göbeğin takılması

(A) (B)

(C)

Orijinal Shimano aletini kullanarak takın.

İlk önce ana gövdeyi, daha sonra adaptörü takın.

(A)

Adaptör

(B)

Gövde

(C)

Aynakol

Sıkma torku

50-70 N·m

NOT

Eğer ana gövde ve adaptör alüminyum veya çelikten yapılmışsa

Ana gövdeye ve adaptöre gres uygulayın.

Gres yağı sürün:

Yüksek kaliteli gres (Y-04110000)

Ana gövde ve adaptör plastikten yapılmışsa

Ana gövdeye veya adaptöre gres uygulamayın.

(18)

MONTAJ KARE tipi

Aynakolun montajı Somun anahtarı kullanırken

(A)

Aynakolu monte etmek için bir somun

anahtarı kullanın.

(A)

8 mm somun anahtarı

Sıkma torku

35-50 N·m

Orijinal Shimano aletleri kullanıldığında

(A) (B)

Aynakolu monte etmek için orijinal

Shimano aletini kullanın.

(A)

TL-FC10/TL-FC11

(B)

15 mm anahtar/16 mm anahtar Sıkma torku

35-50 N·m

TEKNİK İPUÇLARI

•TL-FC10'u kullanırken, 16 mm İngiliz anahtarı kullanın.

•TL-FC11'i kullanırken, 15 mm İngiliz anahtarı kullanın.

(19)

PRESS-FIT ORTA GÖBEK

(20)

PRESS-FIT ORTA GÖBEK Adaptör

PRESS-FIT ORTA GÖBEK

„ Adaptör

(A) (B) (C)

(z) (D)

(z)

Orta göbek kovanı genişliği

(A)

Sol adaptör

(B)

İç kapak

(C)

Sağ adaptör

(D)

2,5 mm ara parçası

NOT

Bazı modeller ara parçaları istemez.

„ Montaj örneği

YOL 86,5 mm genişlikte orta göbek gövdesi

• 86,5 mm'lik orta göbek gövde genişliği için kullanın.

2,5 mm ara parçası gereklidir.

• İç kapağı kullanın.

(A)

2,5 mm ara parçası

NOT

•Eğer kadro orta göbek gövdesinin içinde açıklıklara sahipse, olası kirlenmeyi engellemek için iç kapak rakoruyla birlikte takılmalıdır.

•Eğer kadro orta göbek gövdesinin içinde açıklıklara sahip değilse, iç kapak rakoru olmadan takılabilir.

MTB

92 mm genişlikte orta göbek gövdesi

• 92 mm'lik orta göbek gövde genişliği için 2,5 mm ara parçası gerekmez.

• İç kapağı kullanın.

89,5 mm genişlikte orta göbek gövdesi

• 89,5 mm'lik bir orta göbek gövde genişliği için, sağ tarafa (kadro ile sağ adaptör arasına) 2,5 mm'lik bir ara parçası yerleştirin.

• İç kapağı kullanın.

(A)

(21)

PRESS-FIT ORTA GÖBEK Montaj

21

„ Montaj

1

Orta göbeği orta göbek gövdesine yerleştirin.

2

(A)

Orijinal Shimano aletini orta göbeğe

yerleştirin.

(A)

TL-BB12

3

(B) (A)

Orta göbeğin temas yüzeyinin orta göbek gövdesi temas yüzeyine paralel kalmasına dikkat ederek, orta göbeği bir İngiliz anahtarıyla sıkmak suretiyle bastırarak takın.

(A)

17 mm İngiliz anahtarı

(B)

8 mm somun anahtarı

4

Orta göbek ile orta göbek gövdesi arasında hiçbir boşluk bulunmadığından emin olun.

(22)

PRESS-FIT ORTA GÖBEK Çıkarma işlemi

„ Çıkarma işlemi

1 (A)

Orijinal Shimano aletini orta göbeğe

yerleştirin.

(A)

TL-BB13

NOT

Çıkarma işlemi sırasında hasar görebileceklerinden, adaptörleri tekrar kullanmayın.

2

Şekilde görüldüğü gibi, kanadı parmaklarınızla tutun ve ters taraftan içeri itin.

(İçeri ittiğinizde kanat açılır.)

TEKNİK İPUÇLARI

Çıkarma aletinin ucunu basılı tutmak suretiyle, aleti yerine kilitleninceye kadar diğer taraftan itin.

3

(A)

Orta göbeğin ucu dışarı çıkıncaya kadar orijinal Shimano aletine plastik bir çekiçle hafifçe vurun.

(A)

Plastik çekiç

4

Orta göbeğin ters ucuna aynı şekilde

hafifçe vurarak dışarı çıkarın.

(A)

Plastik çekiç

(23)

BAKIM

(24)

BAKIM

Aynakol dişlilerinin değiştirilmesi

BAKIM

„ Aynakol dişlilerinin değiştirilmesi

NOT

Burada açıklanmayan modeller için, Genel İşlemler'in "MONTAJ (AYNAKOL DİŞLİLERİ)" bölümüne bakın.

Tek dişli tip

Aynakol dişlisinin işaretli tarafı ön taraftır ve Δ işareti krank kolunun altına gelecek şekilde

ayarlanmalıdır.

(A)

İşaret

(B)

Krank kolu

(C)

Δ işareti

Sıkma torku

12-14 N·m (A)

(B) (C)

(25)

BAKIM

Aynakol dişlilerinin değiştirilmesi

25 İkili dişli tipi

1

En büyük aynakol dişlisinin işaretli tarafı dışarıya bakarken, en büyük aynakol dişlisini zincir

düşmesini engelleyici pim krank kolunun altına gelecek şekilde ayarlayın.

(A)

İşaret

(B)

Krank kolu

(C)

Zincir düşmesini engelleyici pim Sıkma torku

12-14 N·m (A)

(B) (C)

2

En küçük aynakol dişlisinin işaretli tarafı içeriye bakarken, en küçük aynakol dişlisini

dışbükey kısım krank kolunun altına gelecek şekilde ayarlayın.

(A)

Krank kolu

(B)

Dışbükey kısım Sıkma torku

16-17 N·m

(A)

(B)

(26)

BAKIM

Aynakol dişlilerinin değiştirilmesi

Üç dişli tip

1

En büyük aynakol dişlisinin işaretli tarafı dışarıya bakarken, en büyük aynakol dişlisini zincir

düşmesini engelleyici pim krank kolunun altına gelecek şekilde ayarlayın.

(y)

5 mm somun anahtarı

(z)

Altı kanallı anahtar [#30]

(A)

İşaret

(B)

Zincir düşmesini engelleyici pim

(B)

(A) (y)

(z)

(y) (z)

2

Orta aynakol dişlisini ve en küçük aynakol dişlisini, işaretli taraflar içeriye bakacak ve her bir

aynakol dişlisinin dışbükey kısmı krank kolunun altına gelecek şekilde ayarlayın.

(A)

Krank kolu

(B)

Dışbükey kısım

(C)

İç taraf

En küçük aynakol dişlisi Sıkma torku

16-17 N·m

En büyük aynakol dişlisi/Orta aynakol dişlisi Sıkma torku

12-14 N·m

NOT

FC-M782/M672/M622/M612/M3000/M4000/

M4050'nin büyük aynakol dişlisini ve orta aynakol dişlisini, somunların dışbükey kısımları aynakol dişlisi deliklerindeki çentiklere

(A) (B)

FC-M782/M672/M622/M612/M3000/M4000/M4050

(27)

BAKIM

Aynakol dişlilerinin değiştirilmesi

27 Zincir kılavuzu tipi

(B) (A) (y)

(z)

(y) (x) (z)

(x)

Dışbükey kısım

(y)

5 mm somun anahtarı

(z)

Altı kanallı anahtar [#30]

(A)

Üst muhafaza

(B)

Krank kolu

NOT

Deliklerin etrafında girintiler olan taraf, üst mahfazanın önüdür ve aynakol dişlisinin içbükey kısmı krank kolu konumunda olacak şekilde ayarlanmalıdır.

Zincir kılavuzsuz tip

(A) (B)

(C)

(A)

Δ işareti

(B)

İşaret

(C)

Dışbükey kısım

TEKNİK İPUÇLARI

45D/42D için

Aynakol dişlisinin işaretli tarafı ön taraftır ve Δ işareti krank kolunun konumu ile hizalanacak şekilde ayarlanmalıdır.

39D için

Aynakol dişlisinin işaretli tarafı ters taraftır, üst mahfazanın önüdür ve aynakol dişlisinin içbükey kısmı krank kolu konumunda olacak şekilde ayarlanmalıdır.

(28)

BAKIM

Aynakol dişlilerinin değiştirilmesi

FC-M8000 Tek dişli tip

Aynakol dişlisini, işaretli taraf öne bakacak şekilde ayarlayın ve krank kolunu şekilde

gösterildiği gibi ayarlayın.

(A)

İşaret

(B)

Krank kolu

Sıkma torku

12-14 N·m (A)

(B)

(29)

BAKIM

Aynakol dişlilerinin değiştirilmesi

29 FC-M8000 İkili dişli tipi

Belirtilen dişli diş kombinasyonunu kullandığınızdan emin olun. Eğer belirtilmemiş olan bir dişli kullanılırsa, zincir dişlilerin arasına düşerek dişlilere zarar verebilir.

Üst

34D-BB 36D-BC 38D-BD

Alt

24D-BB X - -

26D-BC - X -

28D-BD - - X

1

En büyük aynakol dişlisinin işaretli tarafı dışarıya bakarken, en büyük aynakol dişlisini zincir

düşmesini engelleyici pim krank kolunun altına gelecek şekilde ayarlayın.

(A)

İşaret

(B)

Krank kolu

(C)

Zincir düşmesini engelleyici pim

Sıkma torku

12-14 N·m (A)

(B) (C)

2

En küçük aynakol dişlisinin işaretli tarafı içeriye bakarken, en küçük aynakol dişlisini

dışbükey kısım krank kolunun altına gelecek şekilde ayarlayın.

(A)

Krank kolu

(B)

Dışbükey kısım

Sıkma torku

16-17 N·m

(A)

(B)

(30)

BAKIM

Aynakol dişlilerinin değiştirilmesi

FC-M8000-2/FC-M8000-B2 bakım dişlileri hakkında

Parça Model Zincir düşmesini engelleyici pim

Aynakol dişlisi

FC-M8000-2

Zincir düşmesini engelleyici pim kapağı ile birlikte kullanın.

FC-M8000-B2

Zincir düşmesini engelleyici pim kapağını çıkarın.

(A)

(B)

(A)

Zincir düşmesini engelleyici pim

(B)

Zincir düşmesini engelleyici pim kapağı

NOT

•Zincir düşmesini engelleyici pim kapağı çıkarılmış bir standart spesifikasyonlu aynakol ile birlikte kullanılıyorsa, zincir aynakolun dış tarafına düştüğünde, zincir krank ile üst dişli arasına sıkışabilir.

•Zincir düşmesini engelleyici pim kapağı takılı bir B spesifikasyon aynakol ile birlikte kullanılıyorsa, kapak krankı engeller ve dişli düzgün şekilde takılamaz. Zincirin düşmesine vb. neden olabilir.

•Çıkarılan zincir düşmesini engelleyici pim kapağı yeniden kullanılamaz.

(31)

BAKIM

Aynakol dişlilerinin değiştirilmesi

31 FC-M8000 Üçlü dişli tipi

1

En büyük aynakol dişlisinin işaretli tarafı dışarıya bakarken, en büyük aynakol dişlisini zincir

düşmesini engelleyici pim krank kolunun altına gelecek şekilde ayarlayın.

(A)

İşaret

(B)

Krank kolu

(C)

Zincir düşmesini engelleyici pim

En büyük aynakol dişlisi/Orta aynakol dişlisi Sıkma torku

10-12 N·m (A)

(B) (C)

2

Orta aynakol dişlisini ve en küçük aynakol dişlisini, işaretli taraflar içeriye bakacak ve her bir

aynakol dişlisinin dışbükey kısmı krank kolunun altına gelecek şekilde ayarlayın.

(A)

Krank kolu

(B)

Dışbükey kısım

En küçük aynakol dişlisi Sıkma torku

16-17 N·m

(A)

(B)

(32)
