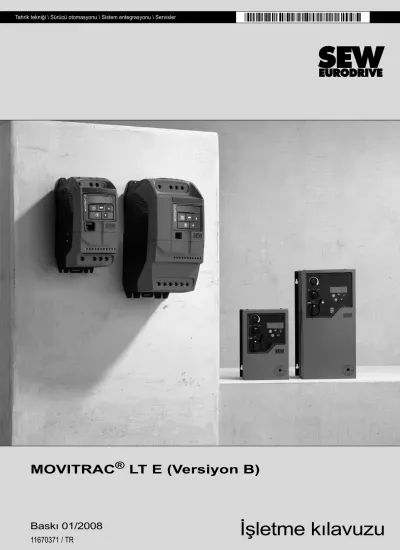

MOVITRAC ^® LT E (Versiyon B)

İşletme kılavuzu

Baskı 01/2008

11670371 / TR

İşletme kılavuzu – MOVITRAC

LT E (Versiyon B) 3 İçindekiler

1 Önemli uyarılar ... 4

1.1 Emniyet uyarılarının yapısı... 4

1.2 Uygulama ortamı... 5

1.3 Atık toplama ... 5

2 Emniyet uyarıları ... 6

2.1 Montaj ve devreye alma ... 6

2.2 İşletme ve servis ... 6

3 Genel bilgiler ... 7

3.1 Giriş gerilimi aralıkları... 7

3.2 Ürün tanımı ... 7

3.3 Aşırı yüklenme kapasitesi ... 8

3.4 Koruma işlevleri... 8

4 Mekanik montaj ... 9

4.1 Boyutlar... 10

4.2 IP20 mahfaza: Montaj ve boyutlar... 12

5 Elektriksel montaj ... 14

5.1 Montaj öncesi... 14

5.2 Montaj ... 15

5.3 Sinyal klemenslerine genel bakış... 17

5.4 İletişim soketi RJ45 ... 18

5.5 UL'ye uygun montaj ... 18

6 Devreye alma ... 20

6.1 Uygulayıcı arabirimi... 20

6.2 Kolay devreye alma ... 21

7 İşletme ... 25

7.1 Tahrik ünitesinin durumu... 25

8 Servis ve hata kodları ... 26

8.1 Hata giderme ... 26

8.2 Hata geçmişi ... 26

8.3 Hata kodları... 27

8.4 SEW elektronik servisi ... 27

9 Parametre... 28

9.1 Standart parametreler ... 28

9.2 Genişletilmiş parametreler ... 29

9.3 P-15 dijital girişler için işlev seçimi ... 32

9.4 Gerçek zamanlı denetim parametreleri (sadece okuma erişimi)... 34

10 Teknik bilgiler ... 35

10.1 Uyumluluk ... 35

10.2 Ortam ... 35

10.3 Çıkış gücü ve akım yüklenebilirliği ... 36

11 Alfabetik endeks... 40

Adres listesi ... 42

1 Emniyet uyarılarının yapısı

1 Önemli uyarılar

1.1 Emniyet uyarılarının yapısı

Bu işletme kılavuzundaki uyarıların yapısı:

İşletme kılavuzundaki talimatlara uyulması

• kusursuz bir işletme

• garanti şartlarının yerine getirilmesi için şarttır.

Bu nedenle, cihaz devreye alınmadan önce bu işletme kılavuzu dikkatlice okunmalıdır.

İşletme kılavuzunda servis çalışmaları ile ilgili önemli bilgiler bulunmaktadır. Bu nedenle cihaza yakın bir yerde muhafaza edilmelidir.

Piktogram SİNYAL SÖZCÜK!

Tehlike türü ve kaynağı.

Uyulmadığında:

• Tehlike önleme önlemi(leri).

Piktogram Sinyal sözcük Anlamı Uyulmadığında

Örnek:

Genel tehlike

Belirli bir tehlike, örn. elektrik şoku

TEHLİKE! Doğrudan bir tehlike Ağır yaralanmalar veya ölüm

UYARI! Olası tehlikeli durum Ağır yaralanmalar veya ölüm

DİKKAT! Olası tehlikeli durum Hafif yaralanmalar

DUR! Olası malzeme hasarları Tahrik sisteminde veya ortamda hasar oluşması

UYARI Faydalı bir uyarı veya ipucu

Tahrik sisteminin kullanılmasını kolaylaştırır.

Önemli uyarılar 1

Uygulama ortamı

İşletme kılavuzu – MOVITRAC

LT E (Versiyon B) 5

1.2 Uygulama ortamı

Kullanılması özellikle öngörülmediği takdirde, aşağıdaki ortamlarda kullanılması yasaktır:

• Patlama korumalı ortamlarda kullanım.

• Zararlı maddelerin bulunduğu ortamlarda kullanılması:

– Yağlar – Asitler – Gazlar – Buharlar – Toz – Radyasyon

– Diğer zararlı ortamlar

• EN 50178 tarafından talep edilen mekanik ve darbe yüklerinin oluştuğu portatif uygulamalarda.

• Frekans çevirici, makineyi ve insanları korumayı garanti eden güvenlik fonksiyonları için kullanıldığında.

1.3 Atık toplama

Geçerli olan güncel yönetmelikleri dikkate alınız: Mevcut yönetmeliklere uygun atık bertarafı:

• Elektronik atıklar (baskılı devreler)

• Plastik (mahfaza)

• Sac

• Bakır

2 Montaj ve devreye alma

2 Emniyet uyarıları

MOVITRAC

LT frekans çeviricileri seviyede güvenlik sistemine bağlı değillerse, güvenlik işlevlerinde kullanılamazlar.

MOVITRAC

LT frekans çeviricileri kaldırma düzeni uygulamalarında bir emniyet donanımı olarak kullanılamazlar.

2.1 Montaj ve devreye alma

• Hasar görmüş ürünler kesinlikle monte edilmemeli veya devreye alınmamalıdır. Hasarlar derhal nakliye firmasına bildirilmelidir.

• Cihazdaki montaj, devreye alma ve servis çalışmaları sadece uzman elektronikçiler tarafından yapılabilir. Personelin kaza önleme eğitimi görmüş olması ve geçerli talimatları (örn. EN 60204, VBG 4, DIN VDE 0100/0113/0160) dikkate alması gerekmektedir.

• Motorun ve frenin montajında ve devreye alınmasında ilgili kılavuzlar dikkate alınmalıdır!

• Koruma önlemleri ve koruyucu donanımlar geçerli talimatlara uygun olmalıdır (örn. EN 60204 veya EN 50178).

Cihazın topraklanması gerekli bir önlemdir.

Aşırı akımdan korunma tertibatları gereklidir.

• Bu cihaz UL508 tarafından istenen, güç ve elektronik bağlantılarının emniyetli olarak ayrılması şartını yerine getirmektedir. Emniyetli bir ayırma sağlanabilmesi için, bağlanan tüm akım devreleri de emniyetli ayırma şartını yerine getirmelidir.

• Uygun önlemler alınarak, bağlanmış olan motorun, frekans çevirici şebeke bağlantısı açıldığında kendiliğinden çalışması önlenmelidir. Bunun için, örneğin DI01 ile DI03 arasındaki sayısal girişler GND'ye bağlanabilir.

2.2 İşletme ve servis

• Bağlanmış durumda çıkış klemenslerinde ve bu klemenslere bağlanmış olan kablolarda ve motor klemenslerinde tehlikeli gerilimler oluşmaktadır. Cihazın inhibite olması durumunda ve motor duruyor olsa dahi, tehlikeli gerilimler oluşmaktadır.

• LED'lerin ve 7 segmentli göstergenin sönmesi cihazın mutlaka enerjisiz olduğunu göstermez.

• Cihazın dahili güvenlik fonksiyonları veya mekanik olarak bloke edilmesi motoru durdurabilir. Arıza nedeninin giderilmesi veya reset edilmesi ile motorun otomatik olarak tekrar çalışmasına neden olunabilir. Tahrik edilen makine için bu duruma, bir emniyet gereği olarak, izin verilmiyorsa, arıza giderilmeden önce cihazın şebekeden ayrılması gerekmektedir.

UYARI!

Elektrik şoku tehlikesi. Aks sistemi şebekeden tamamen ayrıldıktan sonra, cihaz içinde ve klemenslerde, kapatıldıktan 10 dakika sonra da tehlikeli gerilimler bulunabilir.

Ağır yaralanmalar veya ölüm.

• MOVITRAC

LT E üzerinde çalışmaya başlamadan önce enerjisi en az 10 dakika

kesilmiş olmalıdır.

Genel bilgiler 3

Giriş gerilimi aralıkları

İşletme kılavuzu – MOVITRAC

LT E (Versiyon B) 7

3 Genel bilgiler

3.1 Giriş gerilimi aralıkları

Modeline ve güç aralığına bağlı olarak tahrik üniteleri aşağıdaki şebekelere bağlanabilir:

MOVITRAC

LT E BG 1, 2 (115 V giriş gerilimi):

115 V ± % 10, 1 faz, 50 … 60 Hz ± % 5

MOVITRAC

LT E BG 1, 2 ve 3s (220 ... 240 V):

220 V ... 240 V ± % 10, 1* faz / 3 faz, 50 … 60 Hz ± % 5

MOVITRAC

LT E BG 1, 2 ve 3s (380 ... 480 V):

380 V ... 480 V ± % 10, 3 faz, 50 … 60 Hz ± % 5

3 faz şebekelere bağlanan cihazlar, fazlar arası maksimum % 3 şebeke dengesizliği olacak şekilde tasarlanmıştır. Şebeke dengesizliği % 3'ten fazla olan besleme şebekelerinde (özellikle Hindistan ile Çin dahil Asya/Pasifik bölgesinde) giriş şok bobinleri kullanılması önerilmektedir.

3.2 Ürün tanımı

UYARI

*Monofaze MOVITRAC

LT cihazlar 2 bir 220 ... 240 V AC şebekenin 2 fazına bağlanabilir.

Ürün tipi MC LT E

Motor 1 = sadece tek faz motorlar

Sürüm B

Önerilen motor

gücü 0015 = 1,5 kW

Şebeke gerilimi 1 = 115 V 2 = 220 ... 240 V 5 = 380 ... 480 V Girişim önlenmesi

girişte

0 = Sınıf 0 A = Sınıf A B = Sınıf B

Bağlantı türü 1 = 1 faz 3 = 3 faz

Çalışma bölgeleri 1 = 1Q (fren kıyıcısız) 4 = 4Q

Yapı tipi 00 = Standart-IP20 mahfaza 10 = IP55- / NEMA-12 mahfaza

20 = IP55- / NEMA-12 mahfaza (anahtarlı)

60Hz Sadece Amerika tipi

MC LT E 1 B 0015 2 0 1 1 00 (60 Hz)

3 Aşırı yüklenme kapasitesi

3.3 Aşırı yüklenme kapasitesi

Tüm MOVITRAC

LT E cihazların aşırı yüklenme korumaları:

• 60 saniye için % 150

• 2 saniye için % 175

Çıkış frekansı 10 Hz'den daha az ise, aşırı yüklenme koruması 7,5 saniyede % 150'ye düşer.

3.4 Koruma işlevleri

• Çıkış-kıs devre, faz-faz, faz-toprak

• Aşırı çıkış akımı

– Anma tahrik akımının % 175'inde kapanır.

• Aşırı yük koruması

– Tahrik ünitesi 60 saniye için motor anma akımının % 150'sini sağlar.

• Aşırı akım tetikleyici

– Tahrik ünitesinin maks. şebeke geriliminin % 123'üne ayarlandı.

• Düşük akım tetikleyici

• Aşırı sıcaklık kapatması

• Düşük sıcaklık kapatması

– Sıcaklık 0 °C'nin altına düştüğünde tahrik ünitesi kapanır.

• Şebeke fazları dengesizliği

– Şebeke dengesizliği 30 saniyeden fazla % 3'ün üzerine çıktığında, tahrik ünitesi durdurulur.

• Şebekede faz hatası

– AC akım şebekesinin bir fazı 15 saniyeden daha uzun bir süre kesildiğinde,

tahrik ünitesi kapatılır.

Mekanik montaj 4

Koruma işlevleri

İşletme kılavuzu – MOVITRAC

LT E (Versiyon B) 9

4 Mekanik montaj

• Montaj öncesi MOVITRAC

LT E üzerinde itina ile hasar kontrolü yapın.

• MOVITRAC

LT E kullanılana kadar ambalajında depolanmalıdır. Depolanacak yer kuru ve temiz, ortam sıcaklığı ise –40 °C ile +60 °C arasında olmalıdır.

• MOVITRAC

LT E uygun bir mahfaza içinde düz, düşey, tutuşmaz, titreşimsiz bir yüzeye monte edilmelidir. EN 60529 göz önünde bulundurulmalı ve belirli bir IP koruma sınıfı talep edilip edilmediği kontrol edilmelidir.

• Tahrik ünitesinin yakınında yanıcı maddeler bulundurulmamalıdır.

• İçerisine iletken veya yanıcı madde girmemesine dikkat edin.

• İşletme esnasındaki ortam sıcaklığı 50 °C, minimum sıcaklık ise 0 °C olmalıdır.

• Havadaki rölatif nem oranı % 95'in altında olmalıdır (yoğuşmaya izin verilmez).

• MOVITRAC

LT E cihazlar flanş soğutma gövdesine değecek şekilde yan yana bağlanabilir. Bu sayede cihazlar arasında yeterli havalandırma boşluğu sağlanabilir.

MOVITRAC

LT E başka bir tahrik ünitesinin veya başka bir ısı yayan cihazın üstüne

monte edilecek ise, minimum düşey mesafe 150 mm olmalıdır. Kutusu cebri

havalandırmalı veya doğal bir soğutma sağlanmalıdır (bkz. Bölüm 4.2).

4 _Boyutlar

4.1 Boyutlar

MOVITRAC

LT E için 2 mahfaza tipi mevcuttur:

• Elektrik panolarına monte etmek için standart IP20 mahfaza

• 1 ve 2 boyutlarındaki tahrik üniteleri için IP55 / NEMA 12 K

IP55 / NEMA 12 K gövde neme ve toza karşı korumalıdır. Bu sayede frekans çevirici iç mekanlarda ağır koşullar altında çalıştırılabilir. Frekans çeviriciler elektronik olarak aynıdır. Tek fark boyutlarda ve ağırlıklardadır.

4.1.1 IP20 mahfazanın boyutları

62741AXX 62742AXX 62743AXX

Boyut BG 1 BG 2 BG 3

Yükseklik (A) [mm] 154,3 201,0 248,1

[in] 6,10 7,91 9,77

Genişlik (B) [mm] 82,2 104,0 140,0

[in] 3,24 4,10 5,51

Derinlik (C) [mm] 122,6 150 160

[in] 4,83 5,90 6,30

Ağırlık [kg] 1,1 2,0 4,5

[lb] 2,43 4,40 10,0

a [mm] 50,0 63,0 80,0

[in] 1,97 2,48 3,15

b [mm] 162 209,0 247

[in] 6,38 8,23 9,72

c [mm] 16 23 25,5

[in] 0,63 0,91 1,02

d [mm] 5,0 5,25 7,25

[in] 0,2 0,21 0,29

Güç klemensleri

tork ayarları [Nm] 1,0 1,0 1,0

[lb.in] 8,85 8,85 8,85

Önerilen vida ölçüleri 4 × M4 4 × M4 4 × M4

A

B

U V W

1234567891011 L1/L L2/N L3

C

a

c c

d

b

d

Mekanik montaj 4

Boyutlar

İşletme kılavuzu – MOVITRAC

LT E (Versiyon B) 11

4.1.2 IP55 / NEMA 12 mahfazanın boyutları (LT E xxx –10 ve –20)

60198AXX 60200AXX 60199AXX 60497AXX

A

B C

c

d b

c

a b

X

X Y

Z

Boyut BG 1 BG 2 BG 3

Yükseklik (A) [mm] 200 310 390

[in] 7,9 12,2 12,2

Genişlik (B) [mm] 140 165 220

[in] 5,5 6,5 8,66

Derinlik (C) [mm] 162 176 220

[in] 6,4 6,9 8,66

Ağırlık [kg] 2,3 4,5 5,6

[lb] 5,1 9,9 12,4

a [mm] 128 153 208

[in] 5 6 8,2

b [mm] 6 6 6

[in] 0,23 0,23 0,23

c [mm] 25 25 25

[in] 0,98 0,98 0,98

d [mm] 142 252 252

[in] 5,6 9,9 9,9

X [mm] 22 25 25

[in] 0,87 0,98 0,98

Y¹⁾ [mm] 22 22 22

[in] 0,87 0,87 0,87

Z¹⁾ [mm] 17 17 17

[in] 0,67 0,67 0,67

Güç klemensleri tork ayarları

[Nm] 1 1 1

[lb.in] 8,85 8,85 8,85

Kumanda klemensleri tork ayarları

[Nm] 0,5 0,5 0,5

[lb.in] 4,43 4,43 4,43

Önerilen cıvata boyutları 2 × M4 4 × M4 4 × M4 1) Y ve Z kablo geçişleri önceden zımbalanmıştır

4 IP20 mahfaza: Montaj ve boyutlar

4.2 IP20 mahfaza: Montaj ve boyutlar

Standart olarak sunulan IP20 koruma sınıfından daha yüksek bir koruma sınıfı gerektiren uygulamalarda, tahrik ünitesi r mahfaza içerisine yerleştirilmelidir. Bu çalışmaları yaparken aşağıdaki direktifler göz önünde bulundurulmalıdır:

• Cebri olarak soğutulmayan mahfazalar ısıyı yayan bir malzemeden olmalıdır.

• Havalandırma delikleri olan bir mahfazada bu delikler frekans çeviricinin alt ve üst tarafında kalmalı ve bu sayede iyi bir hava sirkülasyonu sağlanmalıdır. Hava frekans çeviricinin altından girip üstünden dışarıya çıkmalıdır.

• Dış ortamda pislik parçacıkları (örn. toz) varsa, havalandırma deliklerine uygun filtreler takılmalı ve cebri havalandırma uygulanmalıdır. Filtre gereğinde bakılmalı ve temizlenmelidir.

• Yüksek derecede nem, tuz ve kimyasal madde içeren ortamlarda, uygun ve kapalı (havalandırma delikleri olmayan) bir mahfaza kullanılmalıdır.

4.2.1 Havalandırma delikleri olmayan metal mahfazanın boyutları

Giriş gücü

Kapalı mahfaza

A B C D

[mm] [in] [mm] [in] [mm] [in] [mm] [in]

BG 1 0,37 kW 230 V 300 11,81 250 9,84 200 7,87 50 1,97

BG 1 0,75 kW 230 V 300 11,81 250 9,84 200 7,87 50 1,97

BG 1 1,5 kW 230 V 400 15,75 300 11,81 250 9,84 75 2,95

BG 2 1,5 kW 230 V

0,75 kW, 1,5 kW, 2,2 kW 400 V 2,2 kW 400 V

400 15,75 300 11,81 300 11,81 60 2,36

BG 2 2,2 kW 230 V

4,0 kW 400 V 600 23,62 450 17,72 300 11,81 100 3,94

62736AXX

Resim 1:Mahfaza

D D

C B

Mekanik montaj 4

IP20 mahfaza: Montaj ve boyutlar

İşletme kılavuzu – MOVITRAC

LT E (Versiyon B) 13

4.2.2 Havalandırma delikli mahfazanın boyutları

4.2.3 Cebri havalandırmalı mahfazanın boyutları

Giriş gücü

Havalandırma delikli mahfaza

A B C D

[mm] [in] [mm] [in] [mm] [in] [mm] [in]

BG 1 Tüm güç

aralıklarında 400 15,75 300 11,81 150 5,91 75 2,95 BG 2 Tüm güç

aralıklarında

600 23,62 400 15,75 250 9,84 100 3,94

Giriş gücü

Cebri havalandırmalı mahfaza (fanlı)

A B C D

Hava geçişi [mm] [in] [mm] [in] [mm] [in] [mm] [in]

BG 1 Tüm güç

aralıklarında 300 11,81 200 7,87 150 5,91 75 2,95 > 15 m³/saat BG 2 Tüm güç

aralıklarında

400 15,75 300 11,81 250 9,84 100 3,94 > 45 m³/saat

5 Montaj öncesi

5 Elektriksel montaj

Montaj yaparken Bölüm 2'de verilen emniyet talimatları mutlaka dikkate alınmalıdır!

• MOVITRAC

LT E cihazlar sadece elektrik teknisyenleri tarafından ilgili yönetmelikler ve mevzuatlar dikkate alınarak monte edilmelidir.

• MOVITRAC

LT E koruma sınıfı IP20 ile sınıflandırılır. Daha yüksek bir IP koruma sınıfı için, uygun kasalar veya IP55 tipi kullanılmalıdır.

• Tahrik ünitesi şebekeye fiş konnektörlerle bağlı ise, bu bağlantı şebeke kapatılmadan en erken 10 dakika sonra ayrılmalıdır.

• Topraklamanın doğru olmasına dikkat edin. Şemaya bakınız, Bölüm 5.2.2.

• Topraklama kablosu, normalde sigortalar veya MCB tarafından sınırlandırılan, maksimum kaçak şebeke akımına göre boyutlandırılmalıdır.

5.1 Montaj öncesi

• Şebeke gerilimi, şebeke frekansı ve faz adeti (tek veya üç faz) MOVITRAC

-LT-E üzerindeki verilerle aynı olmalıdır.

• Şebeke ile frekans çevirici arasında bir ayırma şalteri vb. bulunmalıdır.

• MOVITRAC

LT E çıkış klemensleri U, V ve W kesinlikle şebekeye bağlanmamalıdır.

• Tahrik ünitesi şebeke ile frekans çevirici arasında bir MCB veya yavaş atan yüksek kapasiteli sigortalar ile korunmalıdır.

• Frekans çevirici ile motor arasında kesinlikle otomatik şalt cihazları bulunmamalıdır.

Güç kablolarının yakınlarında kumanda kabloları varsa, aralarında en az 100 mm mesafe bulunmalıdır. Kablolar birbirlerini 90° açıda kesmelidir.

• Ekranlar veya güç kablosunun kuvvetlendirilmesi bağlantı şemasına (Bölüm 5.2.2) göre olmalıdır.

• Tüm klemensler ilgili tork değerlerine göre sıkılmalıdır.

UYARI!

Elektrik şoku tehlikesi. Aks sistemi şebekeden tamamen ayrıldıktan sonra, cihaz içinde ve klemenslerde, kapatıldıktan 10 dakika sonra da tehlikeli gerilimler bulunabilir.

Ağır yaralanmalar veya ölüm.

• MOVITRAC

LT E üzerinde çalışmaya başlamadan önce enerjisi en az 10 dakika kesilmiş olmalıdır.

TEHLİKE!

Aşağıya düşen kaldırma düzeni tehlike oluşturur.

Ağır yaralanmalar veya ölüm.

• MOVITRAC

LT E kaldırma düzenlerinde güvenlik tertibatı olarak kullanılamazlar.

Bu uygulamalarda emniyet donanımı olarak denetim sistemleri veya mekanik

koruma tertibatları kullanılabilir.

Elektriksel montaj 5

Montaj

İşletme kılavuzu – MOVITRAC

LT E (Versiyon B) 15

5.2 Montaj

Tahrik ünitesinin bağlantıları aşağıdaki şemaya göre yapılmalıdır. Bağlantıda motor klemens kutusunun bağlantılarının doğru olmasına dikkat edin. 2 farklı bağlantı tipi mevcuttur: Yıldız ve üçgen. Motor mutlaka çalıştırılacağı gerilime göre bağlanmalıdır.

Bu konuda daha geniş bilgi için diyagrama bakınız, Bölüm 5.2.1.

Güç kablosu olarak, 4 damarlı, PVC izolasyonlu, ekranlanmış bir kablo kullanılması önerilmektedir. Bu kablonun talimatlara ve teknik mevzuata uygun olarak döşenmesi gerekmektedir.

Her MOVITRAC

LT E cihazın toprak klemensi aşağıda gösterildiği gibi, teker teker doğrudan toplam topraklama çubuğuna bağlanmalıdır (eğer varsa, filtre üzerinden).

MOVITRAC

LT E toprak bağlantıları bir frekans çeviriciden diğerine aktarılmamalıdır.

Ayrıca başka cihazlara veya bu cihazlardan döngü yaparak da bağlanmamalıdır.

Topraklama empedansı geçerli güvenlik talimatlarına uygun olmalıdır. UL talimatlarına uyulması için, tüm toprak bağlantılarında UL onaylı bir krimp halkası kullanılmalıdır.

5.2.1 Motor klemens kutusu bağlantıları

Motorlar yıldız, üçgen, çift yıldız veya Nema-yıldız bağlantı ile bağlanır. MOVITRAC

LT E cihazın işletme gerilimine uygun bağlantı tipi ile ilgili gerilim aralığı bilgileri motor etiketinde bulunur.

Düşük gerilim Í Yüksek gerilim Õ Düşük gerilim Õ Õ Yüksek gerilim Õ

W2 U2

U1 U

V1 W1 V2

V W

W2 U2 U1

U

V1 W1 V2

V W

U5 T7

V5 T8

U

V1 T2

W1 T3 W5 T9

V W

U2 T5 V2

T6 W2

U2 T4

V2 T5

W2 T6 U5

T7 V5 T8 U1 T1

U

V1 T2

W1 T3 W5 T9

V W

5 _Montaj

5.2.2 Motorun ve tahrik ünitesinin bağlantısı

Aşağıdaki durumlarda fren DC ve AC tarafından kapatılmalıdır:

• Tüm kaldırma düzeni uygulamalarında

• Hızlı frenleme yanıt süresi gerektirmeyen tahrik ünitelerinde

UYARI!

Elektrik şoku tehlikesi. Yanlış bağlantılar yüksek gerilimlerden dolayı tehlike oluşturabilir.

Ağır yaralanmalar veya ölüm.

• Aşağıda verilen bağlantı sırasına mutlaka uyulmalıdır.

61894A TR

Resim 2: Güç parçası bağlantı şeması

BW F14/F15

F14/F15

L1 L2 L3 L1'L 2' L3'

F11/F12/F13

K11 (AC-3)

L1

L2/NL3 ∅ 230 V değil PE

L1 L2 L3

UV W

1 2 3 4 5 1

2 3 4 5

K12 (AC-3) K12

(AC-3)

GND GND

GND

BG BGE BG

BGE F14/F15

K11 (AC-3)

K11 (AC-3)

K11 (AC-3)

1 2 3 4 13 14 15 BMK

V_AC V_AC V_AC

**

M 3 faz

Giriş şok bobini opsiyonu ND..

AC tarafından kapatma

DT/DV/D: DT/DV/D:

DC ve AC tarafından kapatma

beyaz kırmızı mavi beyaz

kırmızı mavi

Güç bölümü

10 11 +V

+V +V

10 11 10

11

kırmızı beyaz mavi

UYARI

• Fren redresörünü ayrı bir şebeke kablosu üzerinden bağlayın.

• Motor gerilimi üzerinden beslenmesine izin verilmez!

Elektriksel montaj 5

Sinyal klemenslerine genel bakış

İşletme kılavuzu – MOVITRAC

LT E (Versiyon B) 17

5.3 Sinyal klemenslerine genel bakış

Sinyal klemens bloğunda aşağıdaki sinyal bağlantıları mevcuttur:

Tüm dijital girişler +8 V ... 30 V aralığında bir giriş geriliminde etkinleştirilir, yani +24 V uyumludurlar.

62364A TR

Klemens No. Açıklama Bağlantı

1 +24 V çıkış ref. DI1 ... DI3 etkinleştirme tan.

2 Dijital giriş 1 Etkinleştirmek için +8 V ... 30 V DC'ye bağlayın 3 Dijital giriş 2 Etkinleştirmek için +8 V ... 30 V DC'ye bağlayın 4 Dijital giriş 3 / termistor Etkinleştirmek için +8 V ... 30 V DC'ye bağlayın 5 +10 V çıkış tan. 10 V analog giriş tan. (Pot. besleme +, 10 mA maks) 6 Analog giriş (12 bit) 0 ... 10 V (4 ... 20 mA, Iref aktif ise)

7 0 V referans potansiyel 10 V analog giriş tan. (Pot. besleme -) 8 Analog çıkış (10 bit) 0 ... 10 V, 10 V / 20 mA dijital programlanmış 9 0 V referans potansiyel 0 V dijital çıkış tan.

10 Normalde açık kontak Normalde açık kontak (AC 250 V / DC 30 V @ 5 A) 11 Normalde açık kontak ref.

potansiyeli Normalde açık kontak (AC 250 V / DC 30 V @ 5 A)

+24 V O/P Dijital I/P 1 Dijital I/P 2 Dijital I/P 3 +10 V O/P Analog I/P 0 V Analog O/P 0 V Röle ref.pot. Röle kontağı

analog O/P

Röle verileri DC 30 V, 5 A AC 240 V, 5 A 0 – 10 V 4 – 20 mA

1 2 3 4 5 6 7 8 9 10 11

0 – 10 V

Kapalı: Enable; açık: Kilitli Kapalı: Ön ayar 1; açık: Analog I/P Analog I/P – Kapalı: A; açık: V 500

dak 10 k

maks

UYARI

Kumanda klemenslerine 30 V üzerinde gerilim verildiğinde, kontrol ünitesi hasar görebilir.

Kumanda klemenslerindeki gerilim 30 V üzerinde olmamalıdır.

5 İletişim soketi RJ45 5.4 İletişim soketi RJ45

5.5 UL'ye uygun montaj

UL'ye uygun montaj için aşağıdaki uyarılar dikkate alınmalıdır:

• Tahrik üniteleri 0 °C ile 50 °C arasındaki ortam sıcaklıklarında çalıştırılabilir.

• Sadece, 75 °C'ye kadar ortam sıcaklığına göre boyutlandırılmış bakır bağlantı kabloları kullanılmalıdır.

• MOVITRAC

LT E güç klemensleri için izin verilen sıkma momentleri dikkate alınmalıdır:

– BG 1, 2 & 3sn = 1 Nm

MOVITRAC

LT E frekans çeviricileri, aşağıdaki tablolara göre maks. şebeke akımı ve maksimum gerilimi belirtilen yıldız noktası topraklanmış gerilim şebekelerinde kullanılmaya uygundur (TN ve TT şebekeleri). Aşağıdaki tablolarda verilen sigorta değerleri, ilgili frekans çeviricilerin izin verilen maksimum değerleridir. Sadece eriyen sigortalar kullanılmalıdır.

Harici 24 V

gerilim kaynağı olarak, sadece sınırlandırılmış çıkış gerilimi (U

= 30 V

), sınırlandırılmış çıkış akımı (I = < 8 A) ve kontrol edilmiş cihazlar kullanılmalıdır.

UL sertifikası, topraklanmamış yıldız nokta bağlantılı gerilim şebekeleri (IT sistemleri) için geçerli değildir.

62701AXX [1] Bağlantı kurulamıyor

[2] Bağlantı kurulamıyor [3] +24 V

[4] RS-485+ / Dahili yol¹⁾

1) Bit formatı: 1 başlat / 8 veri / 1 stop biti, No Parity [5] RS-485- / Dahili yol¹⁾

[6] 0 V [7] SBus+²⁾ [8] SBus-²⁾

2) P-12 SBus iletişimi için 3 veya 4 olarak ayarlanmış olmalıdır [4]

[5]

[6]

[7]

[8]

[3]

[2]

[1]

Elektriksel montaj 5

UL'ye uygun montaj

İşletme kılavuzu – MOVITRAC

LT E (Versiyon B) 19

5.5.1 220 ... 240 V cihazlar

5.5.2 380 ... 480 V cihazlar

MOVITRAC^® LTE... Kısa devre dayanıklılığı Maks. şebeke gerilimi Sigortalar

0004 5000 A AC 240 V AC 6 A AC / 250 V

0008 5000 A AC 240 V AC 10 A AC / 250 V

0015 5000 A AC 240 V AC 20 A AC/ 250 V

0022, 0040 5000 A AC 240 V AC 32 A AC / 250 V

MOVITRAC^® LTE... Kısa devre dayanıklılığı Maks. şebeke gerilimi Sigortalar

0008, 0015, 0022 5000 A AC 480 V AC 10 A AC / 600 V

0040 5000 A AC 480 V AC 20 A AC / 600 V

0055, 0075 5000 A AC 480 V AC 32 A AC / 600 V

6 Uygulayıcı arabirimi

6 Devreye alma 6.1 Uygulayıcı arabirimi

Tuş takımı Her MOVITRAC

LT E standart olarak bir tuş takımı ile donatılmıştır, bu sayede ayrıca bir cihaz kullanılmadan işletme ve ayar yapmak mümkündür.

Tuş takımında aşağıdaki işlevleri içeren 5 tuş bulunur:

Parametreler fabrika ayarına sıfırlandığında, başlat ve stop tuşları devre dışıdır. Tuş takımının başlat/stop tuşlarını kullanabilmek için, P-12 parametresi 1 veya 2 olarak ayarlanmalıdır (bkz. Bölüm 9.1 "Standart parametreler").

Parametre değiştirme menüsüne sadece navigasyon tuşu üzerinden erişilebilir.

Parametre değiştirme ve gerçek zaman göstergesi (tahrik ünitesinin işletme durumu / hız) arasında değiştirmek için, bu tuşa basın (> 1 saniye). Çalışmakta olan tahrik ünitesinin işletme hızı ve işletme akımı arasında değiştirmek için tuşa kısaca (< 1 saniye) basın.

Gösterge Her tahrik ünitesinde, işlevlerini denetleyen ve parametre ayarı yapılmasını sağlayan 6 veya 7 parçalı bir gösterge mevcuttur.

Başlat /

Çalıştır Motor enable Stop / Reset Motor stop / Trip reset

Navigasyon Parametre ayarlama moduna geçmek veya bu moddan çıkmak için basın ve basılı olarak tutun Yukarıya Parametre / Değer yükselir

Aşağıya Parametre / Değer azaltılır

62354AXX

[1] Gösterge [4] Navigasyon

[2] Başlat [5] Yukarıya

[3] Stopp / Reset [6] Aşağıya

MOVITRAC® LT

[4]

[5]

[6]

[1]

[2]

[3]

0

0

Devreye alma 6

Kolay devreye alma

İşletme kılavuzu – MOVITRAC

LT E (Versiyon B) 21

6.2 Kolay devreye alma

1. Motoru frekans çeviriciye bağlayın, motorun gerilim aralığına dikkat edin.

2. Motor verilerini ve motor etiketini girin:

• P-08 = Anma motor akımı

• P-09 = Anma motor frekansı

3. 1 ve 2 klemensleri arasında bağlantı kurun ve tahrik ünitesini enable yapın.

6.2.1 Klemens üzerinden işletme (standart ayar)

Klemens modunda işletme (standart ayar) için:

• P-12 0 olarak ayarlanmalıdır (fabrika ayarı).

• Uygulayıcı klemens bloğundaki 1 ile 2 klemensleri arasına bir anahtar bağlayın.

• Klemens 5, 6 ve 7 arasına bir potansiyometre (2,2 k ... 10 k) bağlayın, normalde açık kontak Pin 6'ya bağlanmalıdır.

• Tahrik ünitesini enable yapmak için anahtarı bağlayın.

• Potansiyometre ile hızı ayarlayın.

6.2.2 Tuş takımı modu

Tuş takımı modunda çalıştırmak için:

• P-12 1'e (tek yönlü) veya 2'ye (iki yönlü) ayarlayın.

• Tahrik ünitesini enable yapmak için uygulayıcı klemens bloğundaki 1 ve 2 klemensleri arasına bir tel köprü veya anahtar bağlayın.

• Daha sonra da <Start> tuşuna basın. Tahrik ünitesi 0,0 Hz ile enable olur.

• Hızı artırmak için <Yukarıya> tuşuna basın.

• Tahrik ünitesini durdurmak için <Stop> tuşuna basın.

• Daha sonra tekrar <Start> tuşuna basıldığında tahrik ünitesi eski hızına döner. Çift yönlü modu (P-12 = 2) etkin ise, <Start> tuşuna basıldığında yön değiştirilir).

6.2.3 Önemli parametreler

• Maksimum ve minimum hızlar P-01 ve P-02 parametreleri ile ayarlanır.

• Hızlanma ve yavaşlama P-03 ve P-04 ile ayarlanır.

• Motor etiketindeki veriler P-07 ile P-10 arasındaki parametrelerle girilir.

UYARI

İstenen hedef hızı ayarlamak için, tahrik ünitesi dururken <Stop> tuşuna basın. Daha sonra <Start> tuşuna basıldığında, tahrik ünitesi belirli bir rampa değerinde bu hıza kadar yükselir.

0

0

I

6 Kolay devreye alma

6.2.4 Fieldbus işletmesi için devreye alma

• Tahrik ünitesi yukarıda Bölüm 6.2'de verilen bilgilere göre devreye alınır.

• Tahrik ünitesini SBus üzerinden kontrol etmek için, P-12 parametresi 3 veya 4'e ayarlanır

• 3 = Kontrol kelimesi ve istenen hız SBus üzerinden rampa süreleri P-03 / P-04 ayarlarına göre

• 4 = Kontrol kelimesi, istenen hız ve rampa süresi SBus üzerinden

• Genişletilmiş menüye erişmek için P-14 parametresini 101 olarak ayarlayın (standart değer).

• Değerler aşağıda belirtildiği P-36 ile girilir:

• Bir kez verilen bir SBus adresi için değeri 1 ile 63 arasına ayarlayın

• Gateway uyumlu bir SBus baud hızı için 500 kBaud değerini ayarlayın (standart)

• İletişimin kesilmesi durumunda, tahrik ünitesi için bir timeout davranışı ayarlayın:

– 0: En son kullanılan değerlerle devam edin (standart)

– t_xxx: Kapanma xxx milisaniye gecikme ile gerçekleşir, bir trip-reset gereklidir – r_xxx: Bir rampa boyunca xxx milisaniye gecikme ile durma, gelen yeni

verilerle yeniden otomatik olarak çalışma

• Tahrik ünitesini Bölüm 5.4'e "İletişim soketi RJ45" göre DFx / UOH-Gateway'e bağlayın.

• Fieldbus gateway üzerinden bir otomatik stop gerçekleştirmek için, DFx / UOH- Gateway üzerindeki AS DIP anahtarını OFF konumundan ON konumuna getirin.

Gateway üzerindeki "H1" LED'i tekrar tekrar yanar ve sonunda söner. "H1" LED'i yandığında, gateway veya SBus'a bağlı tahrik ünitelerinden biri yanlış bağlanmış veya yanlış devreye alınmış demektir.

• DFx / UOH-Gateway ile bus master arasındaki fieldbus iletişiminin kurulması ilgili DFx el kitabında açıklanmaktadır.

Aktarılan verilerin denetimi

Gateway üzerinden aktarılan veriler aşağıdaki şekilde denetlenebilir:

• Gateway üzerindeki X24 mühendislik arabirimi üzerinden

• MOVITOOLS

-MotionStudio ile

• Gateway web sitesi üzerinden (sadece DFE3x Ethernet-Gateway'ler için)

0

0

Devreye alma 6

Kolay devreye alma

İşletme kılavuzu – MOVITRAC

LT E (Versiyon B) 23

Aktarılan işlem verilerinin (PD) tanımlanması

Gateway'den tahrik ünitesine giden işlem veri kelimeleri (16 bit) (PO):

Gateway'den tahrik ünitesine giden işlem veri kelimeleri (16 bit) (PI):

Açıklama Aralık Ayarlar

PO1 Kontrol kelimesi 0 Son katın devre dışı bırakılması 0: Aktif 1: Devre dışı 1 2. gecikme rampası boyunca hızlı stop

(P-24)

0: Stop 1: Başlat 2 İşlem rampası boyunca hızlı rampa P-03 /

P-04 veya PO3 0: Stop

1: Başlat

3 ... 5 Rezerve edildi 0

6 Trip-Reset Kenar 0 Ã 1 = Trip-

Reset

7 ... 16 Rezerve edildi 0

PO2 İstenen hız Ölçeklendirme: P-01'de ayarlandığı gibi maksimum hızın 0 x 4000 = %100'ü

0 x 4000 üzerindeki veya 0 x C000 altındaki değerler 0 x 4000 / 0 x C000 ile sınırlıdır

PO3 Rampa süresi (P-12 = 4 ise)

Ölçeklendirme: Delta n = 50 Hz için hızlanma ve yavaşlama (msn)

İşlevsiz

(P-12 = 3 ise) Rampa süreleri P-03 ve P-04 parametrelerinde olduğu gibi ayarlandı

Açıklama Aralık Ayarlar

PI1 Durum kelimesi 0 Çıkış katı "enable" 0: Devre dışı 1: aktif

1 Frekans çevirici çalışmaya hazır 0: Çalışmaya hazır değil

1: Çalışmaya hazır

2 PO verileri “enable” 1, P-12 = 3 veya 4

ise 3 ... 4 Rezerve edildi

5 Arıza/Uyarı 0: Hata yok

1: Hata 6 ... 7 Rezerve edildi

8 ... 15 (High- Byte)

Bit 5 = 0 ise, tahrik ünitesinin durumu 0x01 = Çıkış katı "enable"

0x02⁼enable değil / çalışmıyor 0x04⁼enable değil / çalışıyor 0x05 = Fabrika ayarı aktif 8 ... 15

(High- Byte)

Bit 5 = 1 ise, hata kodu

001 = Tahrik ünitesinde aşırı çıkış akımı 004 = enable değil / çalışmıyor

006 = Faz balansızlığı kapatması giriş/giriş fazı kaybı 007 = DC-Bus aşırı gerilim

008 = Motorun aşırı yüklenmesi

009 = Parametreler fabrika ayarına sıfırlandı 011 = Aşırı sıcaklık kapatması

026 = Dahili kapanma

047 = İletişim kesilmesi kapatması (SBus) 113 = Analog giriş hatası, gerilim 2.5 mA'ın altında 117 = Düşük sıcaklık kapatması

198 = DC-Bus düşük gerilim 200 = Genel hata / Çıkış katı hatası

PI2 Gerçek hız Ölçeklendirme: P-01'de ayarlandığı gibi maksimum hızın 0 x 4000 = %100'ü PI3 Gerçek akım Ölçeklendirme: P-08'de ayarlandığı gibi maksimum akımın 0 x 4000 = %100'ü

0

0

I

6 Kolay devreye alma

Örnek:

Aşağıdaki bilgilerin tahrik ünitesine aktarılması için;

• tahrik ünitesini enable yapmak için dijital girişler doğru yapılandırılmalı ve bağlanmalıdır

• Tahrik ünitesini SBus üzerinden kontrol etmek için, P-12 parametresi 3'e ayarlandığında

Tahrik ünitesi tarafından aktarılan işlem verilerinin işletme esnasındaki görünüşleri:

Açıklama Aralık

PO1 Kontrol kelimesi 0 2. gecikme rampası boyunca hızlı stop (P-24) 1 Kendiliğinden kapanma

2 İşlem rampası boyunca hızlı rampa P-04 3 ... 5 Rezerve edildi

6 Bir rampa boyunca kalkış (P-03) ve istenen hızda hareket (PO2) PO2 İstenen hız 0x4000 = 16384 = Maksimum hız, örn. 50 Hz (P-01) sağa hareket

0x2000 = 8192 = Maks. hızın % 50'si, örn. 25 Hz sağa

0xC000 = -16384 = Maksimum hız, örn. 50 Hz (P-01) sola hareket 0x0000 = 0 = Minimum hız P 02 uyarınca

Açıklama Aralık

PI1 Durum kelimesi 0x0407 Durum = çalışıyor Çıkış katı "enable"

Tahrik ünitesi çalışmaya hazır PO verileri “enable”

PI2 Gerçek hız PO2'ye (istenen hız) eşit olmalıdır PI3 Gerçek akım Hıza ve yüke bağlı

0

0

İşletme 7

Tahrik ünitesinin durumu

İşletme kılavuzu – MOVITRAC

LT E (Versiyon B) 25

7 İşletme

Tahrik ünitesinin işletme durumunu her zaman okuyabilmek için aşağıdaki bilgiler gösterilir:

7.1 Tahrik ünitesinin durumu

7.1.1 Dururken gösterilen durum

Aşağıdaki listede motor dururken hangi tahrik ünitesi durumlarının gösterildiği kısaltmalar açıklanmaktadır.

7.1.2 Çalışırken gösterilen durum

Aşağıdaki listede motor çalışırken hangi tahrik ünitesi durumlarının gösterildiği kısaltmalar açıklanmaktadır.

Tuş takımındaki <Navigasyon> tuşu ile çıkış frekansı, çıkış akımı ve hız arasında değiştirilebilir.

Tahrik ünitesi OK Tahrik ünitesi dururken gösterilen durum Tahrik ünitesi çalışıyor Tahrik ünitesi çalışırken gösterilen durum Hata /Tetik. Hata göstergesi

Kısaltma Açıklama

StoP Tahrik ünitesi güç kademesi kapalı. Tahrik ünitesi duruyor ve bir hata yoksa, bu mesaj görünür. Tahrik ünitesi normal çalışmaya hazırdır.

P-deF Ayarlanmış olan parametreler yüklendi. Bu mesaj, uygulayıcı fabrika ayarı parametrelerin yüklenmesi komutunu verdiğinde görünür. Tahrik ünitesinin yeniden çalışabilmesi için, önce reset tuşuna basılmalıdır.

Stndby Tahrik ünitesi stand-by modunda hazır bekliyor. Bu mesaj, tahrik ünitesi 0 hızına eriştiğinde ve istenen değer de 0 ise görünür.

Kısaltma Açıklama

H xxx Tahrik ünitesinin çıkış frekansı Hz olarak gösterilir. Bu mesaj işletme esnasında görünür.

A xxx Tahrik ünitesinin çıkış akımı amper olarak gösterilir. Bu mesaj işletme esnasında görünür.

xxxx Tahrik ünitesinin çıkış hızı d/d olarak görünür. Bu mesaj işletme esnasında, P-10 parametresinde motorun anma hızı girildiğinde görünür.

. . .

(yanıp sönen noktalar)

Tahrik ünitesinin çıkış akımı P-08'de verilen değerin üzerinde

Aşırı yüklenmenin yüksekliği ve süresi MOVITRAC^® LT E tarafından denetlenir.

MOVITRAC^® LT E aşırı yüklenmenin yüksekliğine bağlı olarak, "I.t-trP" ile kapanır.

0

0

I

8 Hata giderme

8 Servis ve hata kodları 8.1 Hata giderme

8.2 Hata geçmişi

Parametre modunda P-13 parametresi son 4 kapanmayı ve /veya olayı arşivler. Her kapanma kısaltılmış bir şekilde gösterilir. En son seçilmiş olan kapanma şekli önce gösterilir (P-13 parametresi değerine girildikten sonra)

Her yeni kapanma listenin başına getirilir ve diğerleri bir sıra arkaya kayarlar. En eski kapanma olayı kapanma protokolünden silinir.

Arıza belirtisi Nedeni ve çözümü

Yüksüz motorda hızlanma esnasında aşırı yük veya aşırı akım kapatması

Motorun yıldız/klemens bağlantısını kontrol edin. Motorun ve frekans çeviricinin anma işletme gerilimleri aynı olmalıdır. Kutup değiştirilebilen motorlarda, üçgen bağlantı daima daha düşük gerilimi verir.

Aşırı yük veya aşırı akım – Motor dönmüyor Rotorun kilitlenip kilitlenmediğini kontrol edin. Mekanik frenin daima uygulandığınndan emin olun (eğer varsa).

Tahrik ünitesi enable olmuyor – Ekranda daimi

"StoP" göstergesi var Dijital giriş 1'de donanımı serbest bırakma sinyali olup olmadığını kontrol edin.

Uygulayıcı +10-V çıkış geriliminin (veya 5 ile 7 klemensleri arasında 7) doğru olmasına dikkat edin.

Eğer hatalı ise, uygulayıcı klemens grubunun bağlantısını kontrol edin.

P-12 klemens / tuş takımı modlarını kontrol edin.

Tuş takımı modu seçilmiş ise, <Start> tuşuna basın. Şebeke gerilimi teknik spesifikasyonlara uygun olmalıdır.

Tahrik ünitesi çok soğuk koşullarda çalışmıyor Ortam sıcaklığı 10 °C'nin altında ise, tahrik ünitesi çalışmayabilir. Bu gibi

durumlarda, yerinde bir ısı kaynağı ile, ortam sıcaklığı 0 °C'nin üzerinde tutulmalıdır.

Genişletilmiş menülere erişilemiyor P-14 genişletilmiş erişim koduna ayarlanmış olmalıdır. Eğer kod uygulayıcı tarafından P-37 parametresinde değiştirilmediyse, bu kod normalde "101"dir.

UYARI

Kapanma protokolündeki en yeni kapanma bir "düşük gerilim" kapanması ise,

kapanma protokolüne artık daha yeni düşük gerilim kapanmaları kaydedilmez. Bu

sayede, kapanma protokolünün düşük gerilim kapanmaları ile dolması önlenir. Çünkü

MOVITRAC

LT E her seferinde kapandığında düşük gerilim oluşur.

Servis ve hata kodları 8

Hata kodları

İşletme kılavuzu – MOVITRAC

LT E (Versiyon B) 27

8.3 Hata kodları

8.4 SEW elektronik servisi

Onarım için gönderme

Oluşan bir hatayı kendiniz gideremezseniz, lütfen SEW-EURODRIVE elektronik servisine başvurunuz.

Cihaz onarım için gönderildiğinde aşağıdaki bilgiler de verilmelidir:

• Seri numarası (Æ etiket)

• Tip tanımı

• Uygulamanın kısa açıklaması (uygulama şekli, klemens veya seri arabirim üzerinden kontrol)

• Bağlı olan komponentler (frekans çevirici vb.)

• Hata tipi

• Çevresel koşullar

• Hata ile ilgili kendi düşünceleriniz

• Hata öncesi oluşan anormal durumlar vb.

Kapanma mesajı

Açıklama

"O-I" Motora giden frekans çevirici çıkışında aşırı akım.

• Tahrik ünitesi enable yapıldığında kapanma: Bağlantı hatası veya kısa devre kontrolü yapın.

• Motor çalışmaya başlarken kapandığında. Motorda blokaj veya devrilme olup olmadığını kontrol edin.

• İşletme esnasında kapanma: Ani aşırı yüklenmeleri veya hatalı çalışmayı kontrol edin.

"I.t-trP" Frekans çeviricinin aşırı yük nedeniyle kapanması, frekans çevirici belirli bir süre anma akımının > % 100 olarak çalıştığında (P1-08 ile tespit edilir) oluşur. Aşırı yükü göstermek için gösterge yanıp söner.

"O-Uolt" Aynı akım bus'ında aşırı gerilim. Sınır değerlerin yerine getirilmesi için gerekli şebeke gerilimini kontrol edin. Kapanma gecikmeli olarak oluştuğunda, gecikme süresi azaltılmalıdır.

"U-Uolt" Düşük gerilim kapatması. Tahrik ünitesi kapatıldığında her zaman oluşur. Bu durum çalışma esnasında oluştuğunda, şebeke gerilimini kontrol edin.

"O-t" Aşırı sıcaklık kapatması. Tahrik ünitesinin soğutma sistemini ve gerektiğinde mahfaza boyutlarını kontrol edin.

"PS-trP" Tahrik ünitesi enable yapıldığında kapanma: Bağlantı hatası veya kısa devre kontrolü yapın.

İşletme esnasında kapanma: Ani aşırı yüklenmeyi veya aşırı sıcaklığı kontrol edin.

"E-triP" Harici kapatma (dijital giriş 3'e bağlı). Motor termistörünü kontrol edin (eğer bağlı ise).

"th-Flt" Arızalı termistör veya soğutucu gövde. SEW-EURODRIVE servisine danışın.

"EE-F" EEPROM hatası parametresi kaydedilmedi, fabrika ayarları resetlendi. Bu hata tekrarlandığında, SEW-EURODRIVE servisine başvurunuz.

"4 ... 20 F" Analog girişteki akım tanımlanmış aralığın dışında. Giriş akımının P-16 parametresinde tanımlanmış olan aralıkta olup olmadığını kontrol edin.

9 ^Parametre Standart parametreler

9 Parametre

9.1 Standart parametreler

Parametre Açıklama Aralık Varsayılan Açıklama

P-01 Maks. hız

(Hz veya d/d)

P-02 ... 5 × P-09 (maks. 500 Hz)

50 Hz¹⁾

1) 60 Hz (sadece ABD ve Kanada)

Hız üst sınırı Hz veya d/d (bkz. P-10)

P-02 Min. hız

(Hz veya d/d) 0 ... P-01 (maks. 500 Hz) 0 Hz Hız üst sınırı Hz veya d/d (bkz. P-10)

P-03 Hızlanma

rampası süresi (sn)

0.0 … 600 sn 5 sn 0'dan 50 Hz'ye (sabit) hızlanma rampası süresi (sn)

P-04 Yavaşlama

rampası süresi (sn)

0.0 … 600 sn 5 sn 50 HZ'den (sabit) durana kadar yavaşlama rampası süresi (sn). 0 ayarlandığında, mümkün olan kapanmasız en hızlı rampa süresi etkinleştirilir.

P-05 Stop modu

seçimi 0 Bir rampa boyunca durmak 0 Şebeke kapalı ve P-05 = 0 ise, tahrik ünitesi yükün hızını azaltıp yükü jeneratör olarak kullanarak çalışmaya devam etmeyi dener.

P-05 = 2 ise, tahrik ünitesi şebeke kapandığında P-04 yavaşlama rampası ile durur. Bu esnada normal fren işlemleri için olan sabit fren gücü modu etkinleştirilir.

1 Kendiliğinden kapanma 2 Bir rampa boyunca durmak

(hızlı stop)

P-06 Enerji

optimizasyonu 0 Devre dışı

0 Etkinleştirildiğinde, hafif yüklerde motor gerilimini otomatik olarak düşürür. Minimum değer, anma değerinin % 50'sidir.

1 aktif

P-07 Anma motor

gerilimi 0, 20 ... 250 V 230 V Motorun anma gerilim (tip etiketi) (volt). Düşük gerilimli tahrik üniteleri için bu değer 250 V ile sınırlandırılmıştır. Ayar 0 ise, gerilim kompanzasyonu devre dışıdır.

0, 20 ... 500 V 400 V

P-08 Anma motor

akımı

Anma tahrik ünitesi akımının

% 25 ... 100'ü

Giriş gücü Motorun anma akımı (tip etiketi) (amper).

P-09 25 ... 500 Hz 50 Hz¹⁾ Motorun anma frekansı (tip etiketi).

P -10 Nominal motor

hızı 0 ... 30000 d/d 0 0 dışında bir değer ayarlandığında, tüm hıza bağlı

parametreler d/d olarak gösterilir.

P -11 Ek gerilim 0 ... Maksimum çıkış geriliminin

% 25'i. Çözünürlük % 0,1

Motor gücüne bağlıdır

Düşük hızlarda "yapışkan" yüklerin çalıştırılmasını kolaylaştırmak için, MOVITRAC^® çıkış gerilimini ayarlanmış olan bir değer kadar yükseltir. Düşük hızlarda sürekli çalışmada cebri fanlı bir motor kullanılmalıdır.

P-12 Klemens / tuş takımı üzerinden kumanda

0 Klemens üzerinden kumanda 0 (klemens üzerinden kumanda)

P-12 = 2 ise, tuş takımının <Start> tuşu ile ileri ve geri arasında değiştirilebilir. Dururken istenen hız STOP ve Í tuşları üzerinden ayarlanabilir.

1 Tuş takımı üzerinden kumanda

(sadece ileriye) 2 Tuş takımı üzerinden

kumanda

(Start tuşu: veya ileri/geriye değiştirin)

3 Dahili hızlanma/yavaşlama rampalı SBus şebeke kumandası

4 Kullanılamaz

P-13 Kapanma

protokolü En son 4 kapanma kaydedilir No fault Son 4 kapanma sıra ile kaydedilir, yani en son meydana gelen kapanma ilk başta gösterilir.

'Yukarıya' ve 'Aşağıya' tuşlarıyla kaydedilen kapanmalara bakılabilir.

P-14 Genişletilmiş menü erişim kodu

0 ... 9999 0 Genişletilmiş menü erişimi için "101" (standart) olarak ayarlanmalıdır. Genişletilmiş parametre setine izinsiz erişimi önlemek için bu kodu P-37 parametresinde değiştirin.

P60.

P600

Parametre 9

Genişletilmiş parametreler

İşletme kılavuzu – MOVITRAC

LT E (Versiyon B) 29

9.2 Genişletilmiş parametreler

Parametre Açıklama Aralık Varsayılan Açıklama

P-15 Dijital giriş işlev ayar.

0 ... 12 0 Dijital girişlerin işlevlerini tanımlar.

P-16 Analog giriş

V / mA 0 ... 10 V, b 0 ... 10 V, 0 ... 20 mA, t 4 ... 20 mA, r 4 ... 20 mA, t 20 ... 4 mA, r 20 ... 4 mA

0 ... 10 V Analog giriş biçimini yapılandırır.

0 ... 10 V: Tek kutuplu mod (gerilim girişi) b 0 ... 10 V: Çift kutuplu mod (gerilim girişi) 0 ... 20 mA: Tek kutuplu mod (akım girişi) 4 ... 20 mA: Tek kutuplu mod (akım girişi) 20 ... 4 mA: Tersinimli tek kutuplu akım modu

"t": Tahrik ünitesi enable iken sinyal geri alındığında tahrik ünitesi kapanır"

"r": Tahrik ünitesi enable iken, sinyal geri alındığında, ayarlanmış olan rampa boyunca 1 hızında hareket eder.

P-17 Çıkış aç/kapat

frekansı 2 ... 16 kHz 4 / 8 kHz Maks. çıkış aç/kapat frekansı ayarı.

P-18 Uygulayıcı rölesi çıkışı seçimi

0 Tahrik ünitesi "enable” 1 (Tahrik ünitesi OK)

Uygulayıcı rölesi ayarları. Dijital çıkış sınır değeri P-19 parametresindeki değer ile tanımlanır.

1 Tahrik ünitesi OK (kapanmadı) 2 Motor hedef hızda çalışıyor 3 Tahrik ünitesi cebri olarak

kapandı

4 Motor hızı Ã Sınır değer 5 Motor akımı Ã Sınır değer 6 Motor hızı < Sınır değer 7 Motor akımı < Sınır değer P-19 Uygulayıcı rölesi

çıkışı sınır değeri % 0 ... 100 % 100 P-18 için sınır değerleri tespit eder

P-20 Önceden

ayarlanan hız 1

–P-01 (min) ... P-01 (maks) 0 Hz Tip/varsayılan hız 1'i tespit eder

P-21 Önceden

ayarlanan hız 2 –P-01 (min) ... P-01 (maks) 0 Hz Tip/varsayılan hız 2'i tespit eder

P-22 Önceden

ayarlanan hız 3

–P-01 (min) ... P-01 (maks) 0 Hz Tip/varsayılan hız 3'i tespit eder

P-23 Önceden

ayarlanan hız 4 –P-01 (min) ... P-01 (maks) 0 Hz Tip/varsayılan hız 4'i tespit eder

P-24 Yavaşlama

rampası süresi 2

0 ... 25 sn 0 Dijital girişler üzerinden seçilir veya şebeke arızasında P-05 parametresinin değerine göre.

P-25 Analog çıkış işlev seçimi

0 Tahrik ünitesi "enable” (dijital) 8 0 ... 7 opsiyonları ile bir dijital çıkış seçilir (0 / 24 V).

Dijital çıkış sınır değeri P-19 parametresindeki değer ile tanımlanır.

8 ve 9 opsiyonları ile bir analog çıkış seçilir.

1 Tahrik ünitesi OK (dijital) 2 Motor hedef hızda çalışır (dijital) 3 Tahrik ünitesi kapalı (dijital) 4 Motor hızı Ã Sınır değer (dij.) 5 Motor akımı Ã Sınır değer

(dijital)

6 Motor hızı < Sınır değer (dij.) 7 Motor akımı < Sınır değer

(dijital)

8 Motor hızı (analog) 9 Motor akımı (analog) P-26 Atlama frekansı

histeri bandı

0 ... P-01 0 Hz Girişte başka bir atlama frekansı sınırına erişilene kadar, hız üst veya alt atlama frekansı sınırında kalır.

Hız atlama bandını P-03 ve P-04

parametrelerinde ayarlanan bir hızda geçer.

P-27 Atlama frekansı P-02 (min) ... P-01 (maks) 0 Hz Atlama bandının ortası.

P6..

P60.

P600

9 ^Parametre Genişletilmiş parametreler

P-28 U/f tanım eğrisi uyum gerilimi

0 ... P-07 0 V Mevcut motor gerilimini, P-29'da ayarlanan

frekans ile bu değere göre ayarlar.

P-29 U/f tanım eğrisi

uyum frekansı 0 ... P-09 0 Hz P-28'de ayarlanmış olan U/f uyum geriliminin frekansını ayarlar.

P-30 Klemens

modunda yeniden çalıştırma işlevi

Edge-r, Auto-0 ... Auto-5 Auto-0 Otomatik reset sayısı.

P-31 Tuş takımı modu yeniden çalıştırma işlevi

0 Minimum hız 1 2 veya 3 ayarlandığında, tahrik ünitesi

donanımı için enable sinyali varsa, tahrik ünitesi enable olur. Daha sonra da, tuş takımı ile hız değiştirilebilir.

1 En son mevcut hız 2 Minimum hız (auto-run) 3 En son mevcut hız (auto-run) P-32 Doğru akım

frenleme enable / süre

0 ... 25 sn 0 sn Doğru akım freni > 0 ise, stop sinyali mevcut olduğunda, sıfır hızına erişildiğinde doğru akım freni etkinleştirilir. Sadece kilitlenme durumu (Stop) aktif ise, enable durumunda değil. Bunun için P-11'de ayarlanmış olan değer kullanılır.

P-33 Spin start 0 Devre dışı 0 Etkinleştirildiğinde tahrik ünitesi tespit edilen

rotor hızı ile başlar. Rotor duruyorsa, kısa bir gecikme olabilir.

Boyutları 1 olan tahrik ünitelerinde, P-33 = 1 ile enable durumunda doğru akım freni etkinleştirilebilir.

Süresi ve seviyesi P-32 ve P-11 ile ayarlanır.

1 Aktif

P-34 Fren kıyıcının

etkinleştirilmesi 0 Devre dışı 0 Sadece BWLT 050 002 için sunulan yazılım koruması. Diğer tüm fren dirençleri harici koruma tertibatları ile korunmalıdır.

1 s/w koruması ile aktif, sadece BWLT 050 002 için

2 Aktif, diğer BWxxxx cihazlar için harici korumalı

P-35 Analog giriş ölçeklendirme faktörü

% 0 ... % 500 % 100 Analog giriş ölçeklendirme

çözünürlülüğü % 0,1.

P-36 İletişim adresi Adr: 0 devre dışı, 1 ... 63 1 Adr: İletişim ağı için sadece bir kez verilen tahrik ünitesi adresi.

OP-bus'da SBus devre dışıdır.

Bir baud hızı ayarlandığında, SBus bu hızda etkinleşir. Bir iletişim hatasındaki kapanma öncesi süre, milisaniye olarak verilebilir.

İletişim kapanması "0" ayarı ile devre dışı bırakılır.

SBus etkinleştirme / baud hızı seçimi

OP-buS (sabit olarak 115.2 kbps değerine ayarlandı)

9.6 k ... 115.2 kbpd (SBus)

OP-buS

Kapanma devre

dışı / gecikmeli 0, 30, 100, 1000, 3000 (msn) 100 ms

P-37 Erişim kodu tanımı

0 ... 9999 101 Erişim kodunu Genişletilmiş parametre seti

P-14 olarak ayarlar.

P-38 Parametre erişimi

kilidi 0 Tüm parametreler değiştirilebilir, bir şebeke arızasında değerleri kaydedilir.

0 (Yazma erişimi ve otomatik yedekleme

Parametrelere uygulayıcı erişimini düzenler.

P-38 = 0 ise, tüm parametreler değiştirilebilir.

Bu değişiklikler otomatik olarak kaydedilir.

P-38 = 1 değerinde parametreler bloke edilmiştir ve değiştirilemezler.

1 Read only. Değiştirmeye izin verilmez.

Parametre Açıklama Aralık Varsayılan Açıklama

P-35 = % 200 P-35 = % 100

P - 35 = % 50

10V 5V

0V

% 0

% 50

% 100

Analog giriş

Hız

P60.

P600

Parametre 9

Genişletilmiş parametreler

İşletme kılavuzu – MOVITRAC

LT E (Versiyon B) 31

P-39 Analog giriş ofseti % –500 ... 500 % 0 Analog giriş ofseti, çözünürlülük % 0,1.

P-40 Hız ölçeklendirme faktörünün gösterilmesi

0 ... 6 0 Hızı bu faktöre göre ölçeklendirir.

P-10 = 0: Hız Hz olarak bu faktöre göre ölçeklendirir.

P-10 > 0: Hız d/d olarak ölçeklendirilir.

Tahrik ünitesinde gerçek zamanlı değişken olarak gösterilir.

Parametre Açıklama Aralık Varsayılan Açıklama

P-39 = % 0

10V 5V

0V

% 0

% 50

% 100

Analog giriş

Hız

% -50

% -100

P-39 = % -50

P-39 = % 50

P-39 = % 100

P6..

P60.

P600

9 ^Parametre P-15 dijital girişler için işlev seçimi

9.3 P-15 dijital girişler için işlev seçimi

MOVITRAC

LT E'deki dijital girişler işlevi sadece uygulayıcı tarafından programlanabilir, yani uygulama için gerekli olan işlevler uygulayıcı tarafından seçilebilir.

Aşağıdaki tablolarda dijital girişlerin işlevleri P12 (Klemens /tuş takımı modu) ve P-15 (Dijital giriş işlevlerinin seçimi) parametrelerinin değerlerine göre gösterilmektedir.

9.3.1 Klemens modu

P12 = 0 (klemens modu) için aşağıdaki tablo geçerlidir.

P-15 Dijital giriş 1 Dijital giriş 2 Dijital giriş 3 Analog giriş Notlar:

0 Açık : Stop (kilit) Kapalı: Gerçekleştir (enable)

Açık: İleriye hareket

Kapalı: Geriye hareket Açık: Hız ref. analog Kapalı: Önceden ayarlanan hız 1

Analog giriş referansı –

1 Açık: Stop (kilit) Kapalı: Gerçekleştir (enable)

Açık: Hız ref. analog Kapalı: Önceden ayarlanan hız 1 / 2

Açık: Önceden ayarlanan hız 1

Kapalı: Önceden ayarlanan hız 2

Analog giriş referansı –

2 Açık: Stop (kilit) Kapalı: Gerçekleştir (enable)

Dijital giriş 2: Açık \ Dijital giriş 3: Açık /

Æ Önceden ayarlanan hız 1'i seçer

Açık: Önceden ayarlanan hız 1 ... 4 Kapalı: Maks. hız (P-01)

–

Açık: Stop (kilit) Kapalı: Gerçekleştir (enable)

Dijital giriş 3: Açık \ Dijital giriş 2: Kapalı /

Æ Önceden ayarlanan hız 2'yi seçer

Açık: Stop (kilit) Kapalı: Gerçekleştir (enable)

Dijital giriş 3: Kapalı \ Dijital giriş 2: Açık /

Æ Önceden ayarlanan hız 3'ü seçer

Açık: Stop (kilit) Kapalı: Gerçekleştir (enable)

Dijital giriş 3: Kapalı \ Dijital giriş 2: Kapalı /

Æ Önceden ayarlanan hız 4'i seçer

3 Açık: Stop (kilit) Kapalı: Gerçekleştir (enable)

Açık: Hız ref. analog Kapalı: Önceden ayarlanan hız 1

Harici kapatma girişi:

Açık: Kapanma Kapalı: Başlat

Analog giriş referansı Dijital giriş 3'e harici sıcaklık duyar elemanı, Tip PT100 veya benzeri bağlayın 4 Açık: Stop (kilit)

Kapalı: Gerçekleştir (enable)

Açık: Analog giriş 1 Kapalı: Analog giriş 2

Analog giriş 2 Analog giriş referansı Analog giriş 1 ve 2 arasında değiştirir. Analog giriş 2 sabit olarak 0 ... 10 V arasında yarlanmıştır.

5 Açık: İleri stop Kapalı: İleri start

Açık: Geriye stop Kapalı: Geriye start

Açık: Hız ref. analog;

Kapalı: Önceden ayarlanan hız 1

Analog giriş referansı Dijital giriş 1 ve 2 kapandığında, hızlı stop gerçekleşir.

6 Açık: Stop (kilit) Kapalı: Gerçekleştir (enable)

Açık: İleri start

Kapalı: Geriye hareket Harici kapatma girişi:

Açık: Kapanma Kapalı: Başlat

Analog giriş referansı Dijital giriş 3'e harici sıcaklık duyar elemanı, Tip PT100 veya benzeri bağlayın 7 Açık: İleri stop

Kapalı: İleri start Açık: Geriye stop

Kapalı: Geriye start Harici kapatma girişi:

Açık: Kapanma Kapalı: Başlat

Analog giriş referansı Dijital giriş 1 ve 2 kapandığında, hızlı stop gerçekleşir.

8 Açık: Stop (kilit) Kapalı: Gerçekleştir (enable)

Açık: İleri start Kapalı: Geriye hareket

Açık: Önceden ayarlanan hız 1

Kapalı: Önceden ayarlanan hız 2

Açık: Önceden ayarlanan hız 1 / 2 Kapalı: Önceden ayarlanan hız 3 / 4

–

9 Açık: İleri stop

Kapalı: İleri start Açık: Geriye stop

Kapalı: Geriye start Açık: Önceden ayarlanan hız 1

Kapalı: Önceden

Açık: Önceden ayarlanan hız 1 / 2 Kapalı: Önceden

Dijital giriş 1 ve 2 kapandığında, hızlı stop P60.

P600
