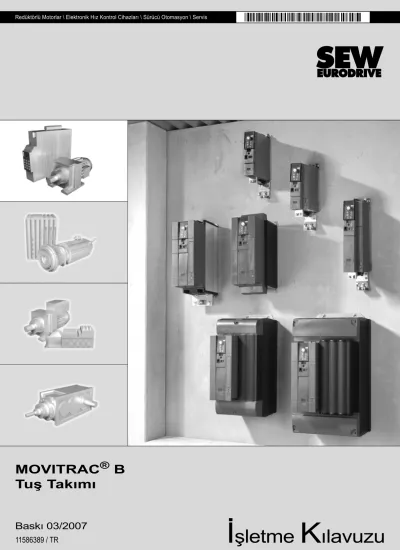

MOVITRAC ® B Tuş Takımı

İ K

Baskı 03/2007

(2)
(3)

1 Önemli uyarılar ... 4

1.1 Emniyet uyarılarının yapısı... 4

1.2 Garanti koşulları ... 4

1.3 Sorumsuzluk ... 4

2 Emniyet uyarıları ... 5

2.1 Genel bilgiler ... 5

2.2 Hedef grup ... 5

2.3 Amacına uygun kullanım... 5

2.4 Taşıma/Depolama... 6

2.5 Montaj ... 6

2.6 Elektrik bağlantısı... 6

2.7 Güvenli ayırma ... 7

2.8 İşletme ... 7

3 Devreye alma ... 8

3.1 Tuş takımlı MOVITRAC® B’de ön hazırlıklar ve yardımcı malzemeler ... 8

3.2 Opsiyonel tuş takımı FBG11B... 9

3.3 Tuş takımı FBG11B’in kullanılması ... 10

3.4 FBG11B istenen değer ayarlayıcı ve harici istenen değer girişi... 12

3.5 Tuş takımı FBG11B ile devreye alma ... 14

3.6 Parametre listesi ... 17

4 İşletme ... 26

4.1 Veri kopyalama ... 26

4.2 Return-Codes (r-19 ... r-38)... 27

4.3 Tuş takımı FBG ... 28

5 Servis ... 29

5.1 Hata belleği ... 29

5.2 Tuş Takımının Resetlenmesi ... 29

6 Teknik bilgiler ... 30

6.1 Ön opsiyon tuş takımı FBG11B... 30

7 Alfabetik Endeks ... 31

(4)

1 Emniyet uyarılarının yapısı

1 Önemli uyarılar

1.1 Emniyet uyarılarının yapısı

Bu işletme kılavuzundaki uyarıların yapısı:

1.2 Garanti koşulları

Bu işletme kılavuzuna uyulması arızasız bir çalışma ve hasar tazmin haklarının kaybolmaması için şarttır. Bu nedenle, cihaz devreye alınmadan önce bu işletme kılavuzu dikkatlice okunmalıdır.

Sistem ve işletme sorumlusunun ve kendi sorumlulukları altında cihaz üzerinde çalışan kişilerin cihaza erişebilmelerini sağlayın.

Pictogram SİNYAL SÖZCÜK!

Tehlike türü ve kaynağı.

Uyulmadığında:

• Tehlike önleme önlemi(leri).

Piktogram Sinyal sözcük Anlamı Uyulmadığında

Örnek:

Genel tehlike

Elektrik şoku

TEHLİKE! Doğrudan bir tehlike Ölüm veya ağır yaralanmalar

UYARI! Olası tehlikeli durum Ölüm veya ağır yaralanmalar

DİKKAT! Olası tehlikeli durum Hafif yaralanmalar

DUR! Olası malzeme hasarları Tahrik sisteminde veya ortamda hasar oluşması

UYARI Faydalı bir uyarı veya ipucu.

Tahrik sisteminin kullanılmasını kolaylaştırır.

(5)

Genel bilgiler 2

2 Emniyet uyarıları

Aşağıda belirtilen temel emniyet uyarları mal ve can kaybını önlemek için önemlidir.

İşletici temel emniyet uyarılarına dikkat edilmesinden ve bu uyarılara uyulmasından sorumludur. Sistem ve işletme sorumlusunun ve kendi sorumlulukları altında cihaz üzerinde çalışan kişilerin cihaza erişebilmelerini ve kılavuzun okunabilecek bir durumda olmasını sağlayın. Açıklığa kavuşması gereken durumlar veya bilgi gereksinimi varsa, SEW-EURODRIVE'a danışılmalıdır.

2.1 Genel bilgiler

Hasar görmüş ürünler kesinlikle monte edilmemeli ve devreye alınmamalıdır. Hasarlar derhal nakliye firmasına bildirilmelidir.

İşletme esnasında frekans çeviriciler korunma sınıflarına göre, gerilim taşıyan, açık veya hareketli ve döner parçalara sahip olabilir veya üzerinde sıcak yüzeyler oluşabilir.

Gerekli kapağın izinsiz olarak kaldırılması, yanlış kullanım, montaj ve kullanma sonucu ağır yaralanmalara ve hasarlara sebep olabilecek kaza olma ihtimali mevcuttur.

Ayrıntılı bilgiler dokümanlardan alınabilir.

2.2 Hedef grup

Nakliye, montaj ve işletmeye alma ile bakım çalışmaları bir elektrik teknisyeni tara- fından yapılmalı (IEC 60364 ve CENELEC HD 384 veya DIN VDE 0100 ve IEC 60664 veya DIN VDE 0110 ve ulusal kaza önleme talimatları dikkate alınmalıdır).

Bu emniyet talimatlarına göre, elektrik teknisyenleri ürünün yerleştirilmesini, montajını, devreye alınmasını ve işletmesini bilen ve bu konularda gerekli yeterlilik belgelerine sahip elemanlardır.

Diğer tüm nakliye, depolama, işletme ve atık bertarafı çalışmaları bu konularda eğitilmiş kişiler tarafından yapılmalıdır.

2.3 Amacına uygun kullanım

Frekans çeviricileri makinelere ve elektrik sistemlerine komponent olarak monte etmek için tasarlanmıştır.

Bir makine içerisine monte edildiğinde frekans çeviricilerin işletmeye alınması (amacına uygun işletmenin başlaması), AB Direktifi 98/37/EG’ye uygunluğu tespit edilene kadar yasaktır (EN 60204 dikkate alınmalıdır).

Devreye alınmasına (amacına uygun işletmenin başlaması) sadece EMC Direktifi’ne (89/336/EWG) uyulması durumunda izin verilir.

Frekans çeviriciler Düşük Gerilim Yönetmeliği 2006/95/EG tarafından istenen şartları yerine getirmektedir. Frekans çeviriciler için, harmonize edilen EN 61800-5-1/

DIN VDE T105 serisi normlar EN 60439-1/VDE 0660 Bölüm 500 ve EN 60146/

VDE 0558 ile bağlantılı olarak kullanılır.

Teknik veriler ve bağlantı koşulları cihazın etiketinde ve bu dokümantasyonda belirtil- miştir ve bunlara uyulmalıdır.

(6)

2 Taşıma/Depolama

2.3.1 Güvenlik işlevleri

SEW-EURODRIVE frekans çeviricileri doğrusal motorlar bir üst seviyede güvenlik sistemi bulunmayan tesislerde güvenlik için kullanılmamalıdır. Makinelere ve insanlara zarar vermemek için üst seviyede bir güvenlik sistemi kullanılmalıdır.

"Güvenli Durma" işlevi kullanıldığında, aşağıdaki dokümanlar göz önünde bulundurul- malıdır:

• MOVITRAC® B / Güvenli Ayırma – Koşullar

• MOVITRAC® B / Güvenli Ayırma – Uygulamalar

2.4 Taşıma/Depolama

Taşıma, depolama ve doğru olarak kullanma uyarıları dikkate alınmalıdır. “Genel teknik veriler” bölümünde belirtilen iklim koşullarına uyulmalıdır.

2.5 Montaj

Cihazların montajı ve soğutulmaları ilgili dokümanlardaki talimatlara uygun olarak gerçekleşmelidir.

Frekans çeviricileri izin verilmeyen yüklere karşı korunmalıdır. Özellikle nakliye sırasında ve taşınırken modüller deforme olmamalı ve/veya yalıtım mesafeleri değiştiril- memelidir. Bu sebepten elektronik modüllere ve kontaklara temas edilmesi önlenmelidir.

Frekans çeviricilerinde elektrostatik yüklere karşı hassas modüller bulunmaktadır. Bu modüller yanlış kullanım sonucu kolayca hasar görebilirler. Elektrikli komponentler mekanik olarak hasar görmemeli veya arızalanmamalıdır (sağlık için tehlikeli olabilir!).

Kullanılması özellikle öngörülmediği takdirde, aşağıdaki ortamlarda kullanılması yasaktır:

• Patlama tehlikesi olan ortamlarda.

• Zararlı yağların, asitlerin, gazların, buharların, tozların, ışınımların vb. bulunduğu alanlarda.

• EN 61800-5-1 tarafından talep edilen mekanik ve darbe yüklerinin oluştuğu portatif uygulamalarda.

2.6 Elektrik bağlantısı

Gerilim altındaki frekans çeviricilerde çalışma yaparken geçerli ulusal kaza önleme talimatları (örn. BGV A3) dikkate alınmalıdır.

Elektrik tesisatı geçerli talimatlara göre yapılmalıdır (örn. kablo kesitleri, sigortalar,

(7)

Güvenli ayırma 2

2.7 Güvenli ayırma

Bu cihaz EN 61800-5-1 tarafından istenen, güç ve elektronik bağlantılarının emniyetli olarak ayrılması şartını yerine getirmektedir. Emniyetli bir ayırma sağlanabilmesi için, bağlanan tüm akım devreleri de emniyetli ayırma şartını yerine getirmelidir.

2.8 İşletme

Frekans çeviricilerin monte edildiği tesisler ayrıca gözetim ve koruma tertibatları ile donatılmalıdır. Bu tertibatlar geçerli yasal uygulamalara (örn. teknik donanım yasası, kaza önleme talimatları vb.) uygun olmalıdır. Frekans çeviricilerin kullanıcı yazılımı ile değiştirilmesine izin verilmez.

Frekans çeviricilerin besleme geriliminden ayrıldıktan sonra, kondensatörler şarjlı olabileceğinden, gerilim altında olan cihaz parçalarına ve güç bağlantılarına hemen temas edilmemelidir. Bu konuda frekans inveterindeki ilgili uyarı etiketleri dikkate alın- malıdır.

İşletme sırasında tüm kapaklar ve kapılar kapatılmalıdır.

İşletme LED’i veya diğer göstergelerin sönmesi, cihazın şebekeden ayrıldığını ve enerjisiz olduğunu göstermez.

Cihazın dahili güvenlik fonksiyonları veya mekanik olarak bloke edilmesi motoru durdurabilir. Arıza nedeninin giderilmesi veya reset edilmesi ile motorun otomatik olarak tekrar çalışmasına neden olunabilir. Tahrik edilen makine için bu duruma, bir emniyet gereği olarak, izin verilmiyorsa, arıza giderilmeden önce cihazın şebekeden ayrılması gerekmektedir.

(8)

3 Tuş takımlı MOVITRAC® B’de ön hazırlıklar ve yardımcı malzemeler

3 Devreye alma

3.1 Tuş takımlı MOVITRAC

®

B’de ön hazırlıklar ve yardımcı malzemeler

• Montajı kontrol edin (Montaj bölümü).

• Şebeke beslemesini ve motoru bağlayın. Sinyal klemenslerini bağlamayın!

• Şebeke gerilimini açın.

• Ekrandaki gösterge Stop.

• Sinyal klemenslerini programlayın.

• Parametreleri doğru ayarlayın (örn. rampalar).

• Ayarlanmış olan klemens kontaklarını kontrol edin (P601 ... P622).

• Şebeke gerilimini kapatın.

• Sinyal klemenslerini bağlayın.

• Şebeke gerilimini açın.

TEHLİKE!

Motor denetimsiz olarak çalıştığında ezilme tehlikesi vardır.

Ölüm veya ağır yaralanmalar.

• Elektrik klemens bloğu X13’ü çekekerek motorun yanlışlıkla hareket etmesini önleyiniz.

• Bu önlemlerin dışında, ayrıca ek önlemler alınarak makine ve insanlar için tehlike oluşması önlenmelidir.

UYARI

Bir devreye alma gerçekleştirildiğinde, frekans çevirici parametre değerlerini otomatik olarak değiştirir.

0

0

(9)

Opsiyonel tuş takımı FBG11B 3

3.2 Opsiyonel tuş takımı FBG11B

Tuş takımı üzerindeki tuşların ve piktogramların yerleri:

3.2.1 Tuş takımının fonksiyonları

UP / DOWN / ENTER / OUT tuşları ile menü içerisinde hareket edilir. RUN ve STOP/RESET tuşları ile tahrik ünitesi kontrol edilir. İstenen değer ayarlayıcı ile istenen değerler ayarlanabilir.

STOP/RESET tuşu klemens üzerinden veya arabirim üzerinden enable etmeye göre önceliklidir. Tahrik ünitesi STOP/RESET tuşu ile durdurulduğunda, RUN tuşu ile tekrar enable edilmelidir.

Programlanmış bir hata yanıtı bulunan bir hata oluştuktan sonra, STOP/RESET tuşu ile bir reset gerçekleştirilebilir. Bu durumda tahrik düzeni “inhibite” olur ve RUN tuşu ile

“enable” edilmelidir. STOP işlevleri parametre 760 ile FBG11B üzerinden devre dışı bırakılır.

Tahrik ünitesi STOP/RESET tuşu ile durdurulduğunda Stop göstergesi yanıp söner.

Bu durum, tahrik ünitesinin "RUN" tuşu ile enable edilmesi gerekiyor anlamına gelir.

Cihaz ayrıca, parametre seti MOVITRAC® B'ye kopyalandıktan sonra da durur.

Bkz. FBG11B ile veri yedeklenmesi (sayfa 26).

Sembolleri seçmek ve değerleri değiştirmek için UP / DOWN tuşları.

ENTER / OUT ile semboller veya parametre menüleri etkinleştirilir veya devre dışı bırakılır.

"RUN" ile tahrik ünitesi çalıştırılır.

"STOP/RESET" ile hatalar resetlenir ve tahrik ünitesi durdurulur.

out Enter

RUN

STOP RESET

RESETSTOP

UYARI

Güç kaynağını kapattıktan sonra kilidi açmak için STOP tuşuna basın!

RUN

0

0

(10)

3 Tuş takımı FBG11B’in kullanılması 3.3 Tuş takımı FBG11B’in kullanılması

out Enter out Enter out Enter out Enter out Enter out Enter

Par nmax

nxx

out Enter

Seviye 2

Yükselen rampa göstergesi

Yükselen rampayı değiştir [s]

Alçalan rampa göstergesi

Alçalan rampayı değiştir [s]

Sabit istenen değer menüsü

Parametre menüsü

Motoru devreye alma menüsü

FBG istenen değer ayarlayıcısı Sabit istenen değer

menüsü seçimi

Maksimum istenen değer göstergesi

Maksimum hızın değiştirilmesi [d/d]

Parametre menüsü seçimi

Motor devreye alma seçimi

FBG istenen değer ayarlayıcısı seçimi

Çıkış frekansı göstergesi

Çıkış akımı göstergesi Seviye 1

İnverter durumu göstergesi Hız

Veri kopyalama menüsü Veri kopyalama

seçimi



out Enter

out Enter

Enter Enter Enter

out Enter

Değiştirme modu

Değerin değiştirilmesi / kabul edilmesi

Değerin değiştirilmesi / kabul edilmesi

Değerin değiştirilmesi / kabul edilmesi

Değiştirme modu

Enter Değerin değiştirilmesi / kabul edilmesi

Enter Değerin değiştirilmesi / kabul edilmesi

0

0

(11)

Tuş takımı FBG11B’in kullanılması 3

3.3.1 Menü Yönlendirmesi

Seçilen bir sembolün üzerindeki LED gösterge yanar. Sadece gösteren değerleri gösterilen sembollerde, ekranda derhal güncel gösterge değeri görünür.

Parametrelerin Değiştirilmesi

Bir sembol seçildikten ve ENTER tuşuna basıldıktan sonra istenen parametre seçilebilir.

Seçilen parametrenin değerini değiştirmek için ENTER tuşuna tekrar basılmalıdır.

Değerin ve ilgili sembol üzerindeki LED'in yanıp sönmesi bu değerin değiştirilebileceğini gösterir. ENTER tuşuna ikinci bir kez basıldığında değer aktiftir ve artık yanıp sönmez.

3.3.2 Durum Göstergeleri

Cihaz "Tahrik ünitesi enable" durumunda ise, ekrana hesaplanan gerçek hız gelir.

Ayrıca, bkz. "Durum göstergeleri" (sayfa 28).

3.3.3 Hata göstergesi

Bir hata oluştuğunda ekrandaki gösterge değişir ve yanıp sönen hata kodu, örn. F-11 (İşletme ve Bakım bölümündeki hata listesi) gösterilir. Devreye alma aktif ise, bu mümkün değildir.

3.3.4 Uyarılar

Parametrelerin bir kısmı her işletme durumunda değiştirilemez. Buna rağmen denendiğinde, ekranda r-19 ... r-32 görünür. Bu gösterge ilgili aksiyona ait bir kodu gösterir, örn. r-28 (controll.inhibit gereklidir). Uyarıların listesi İşletme ve Bakım bölümünde verilmiştir.

3.3.5 Parametre menüsünün değiştirilmesi Kısa È Uzun

Parametre P800 ile kısa ve uzun menü arasında değiştirebilirsiniz. Kısa ve uzun menüler üzerinden hangi parametrelere erişilebileceği parametre tanımlanmasında ve parametre listesinde işaretlenmiştir.

0

0

(12)

3 FBG11B istenen değer ayarlayıcı ve harici istenen değer girişi

3.4 FBG11B istenen değer ayarlayıcı ve harici istenen değer girişi

Tuş takımının FBG11B istenen değer ayarlayıcısı (yerinde manuel çalıştırma): LED yanıp sönüyor

Harici istenen değer ayarlama Kontrol:

– Klemensler

– Seri arabirim üzerinden

– AI11/AI12 üzerindeki istenen değer potansiyometresi üzerinden

3.4.1 FBG11B İstenen Değer Ayarlayıcısı

"FBG istenen değer ayarı" çalışma şeklindeki ilgili parametreler:

• P122 Dönme yönü FBG manuel işletme

• "RUN" ve "STOP/RESET" tuşları

• İst. değer ayar.

FBG istenen değer ayarlayıcısı aktif ise, sembolü yanıp söner.

En düşük hızı P301 Minimum Hız ve en yüksek hızı nmax sembolü ile sınırlayabilirsiniz.

Bir hatadan sonra "STOP/RESET" tuşu ile klemens veya arabirim üzerinden bir reset gerçekleştirilebilir. Reset yapıldıktan sonra yeniden "manuel istenen değer ayarlayıcısı"

çalışma şekli aktiftir. Tahrik ünitesi kapalı kalır.

Stop göstergesi yanıp söner ve tahrik ünitesi "RUN" tuşu ile tekrar enable edilmelidir.

P760 Run/Stop tuşlarının kilitlenmesi parametresi "manuel istenen değer ayarlayıcısı"

çalışma şeklinde etkin değildir.

FBG11B tuş takımı çıkartıldığında bir stop reaksiyonu tetiklenir.

0

0

(13)

FBG11B istenen değer ayarlayıcı ve harici istenen değer girişi 3

3.4.2 Harici istenen değer ayarlama İstenen dönme

yönü

İstenen dönme yönü belirlenebilir:

• P101 Kontrol sinyali kaynağı = TERMINALS veya P101 Kontrol sinyali kaynağı = 3 WIRE-CONTROL parametresindeki "Sol/Stop" ve "Sağ/Stop" ile

• İstenen değerin işlem verisi kelimesindeki kutup değeri, P101 Kontrol sinyali kaynağı

= RS-485 veya SBUS ve P100 İstenen değer kaynağı = RS-485 veya SBUS

İstenen hız İstenen hız önceden belirlenebilir:

• İstenen değer ayarlayıcısı (P121 İlave FBG istenen değer ayar. AÇIK konumunda ise)

• P100 İstenen değer kaynağı – Sabit istenen değerler

– Analog girişli sabit istenen değerler – SBus veya RS-485 process word data – Motor potansiyometresi

Dönme yönünün RS-485 veya SBus ile enable edilmesi

Unipolar istenen değer kaynakları:

Dönme yönü SAĞ veya SOL klemensleri ile tespit edilir.

Bipolar istenen değer kaynakları:

Dönme yönü istenen değer üzerinden tespit edilir. Enable için SAĞ ve SOL klemensleri gereklidir.

Tek kutuplu / Sabit istenen değer

Motor potansiyometresi / İstenen sabit değer İstenen sabit değer + AI1

İstenen sabit değer * AI1

İstenen sabit frekans değeri girişi / istenen sabit değer

Bipolar / İstenen sabit değer RS-485 / İstenen sabit değer SBus 1 / İstenen sabit değer

0

0

(14)

3 Tuş takımı FBG11B ile devreye alma 3.5 Tuş takımı FBG11B ile devreye alma

out Enter out Enter

out Enter out Enter

out Enter

out Enter out Enter out Enter out Enter out Enter out Enter

Seviye 3

Motor Seçimi

(SEW motoru / SEW motoru değilr)

Güç [KW]

HP = kW x 1.33

Nominal motor hızı [d/d]

Nominal motor hızı [A]

sadece yabancı motor devreye alındığında mevcuttur

(Motor=noSEW) Nominal motor frekansı [Hz]

Motor gerilimi [V]

4Q işletmesi cos phi

Çok motorlu işletmede Seviye 2

Seviye 1

Çalışma şekli seçimi:

– VFC

– VFC Kaldırma düzeni – VFC Doğru akım freni – VFC Yakalama fonksiyonu – U/f tanım eğrisi

– U/f + doğru akım freni

( )

0

0

(15)

Tuş takımı FBG11B ile devreye alma 3

3.5.1 Gerekli veriler

Devreye almanın başarılı olabilmesi için aşağıdaki veriler gereklidir:

• Motor tipi (SEW motoru veya yabancı bir motor)

• Motor verileri

– Şebeke gerilimi ve anma frekansı.

– Yabancı motorda ayrıca: Anma akımı, anma gücü, kapasite katsayısı cosφ, ve anma devir sayısı.

• Nominal şebeke gerilimi

3.5.2 Devreye almanın etkinleştirilmesi Şartlar:

• Tahrik ünitesi "Enable değil": Stop (Stop)

Daha küçük veya büyük bir motor bağlandığında (maksimum bir tip büyük veya küçük), motor gücüne en yakın olan değer seçilmelidir.

Devreye alma, OUT tuşu ile ana menü seviyesine dönüldüğünde tamamlanır.

Devreye almak sadece motor parametre seti 1 ile mümkündür.

3.5.3 U/f

Çalışma şekli için standart ayar: U/f. Özel gereksinimler talep edilmiyorsa ve yüksek bir maksimum hız gerekiyorsa, bu çalışma şeklini seçin.

3.5.4 VFC

Frekans çevirici aşağıdaki durumlarda VFC veya VFC ve DC frenleme çalışma şekline getirilmelidir:

• Yüksek tork değeri

• Düşük frekanslarda daimi işletme

• Kesin kayma kompanzasyonu

• Daha dinamik bir davranış

Bunun için devreye almada sembolü üzerinden P-01 noktasında VFC veya VFC + DC frenleme çalışma şekli seçilmelidir.

UYARI!

SEW motorunun devreye alınması 4 kutuplu motorlar için tasarlanmıştır. 2 veya 6 kutuplu SEW motorlarını yabancı motor olarak devreye alınması yararlı olabilir.

0

0

(16)

3 Tuş takımı FBG11B ile devreye alma

3.5.5 Çok motorlu işletmenin devreye alınması

Çok motorlu tahrik üniteleri birbirlerine mekanik olarak bağlıdır (örn. birden fazla motorlu zincir tahrik düzeni). "Çok motorlu tahrik üniteleri" dokümanındaki uyarılara dikkat ediniz.

Çok motorlu işletme için sadece aynı tip SEW motorların kurulu olması şarttır.

• Motor devreye almanın çoklu parametresini bağlı olan motor sayısına ayarlayın.

3.5.6 Grup tahrik ünitesinin devreye alınması

Grup tahrik üniteleri birbirlerine mekanik olarak bağlıdır (örn. çeşitli konveyörler).

Frekans çevirici bu işletme türünde kayma kompanzasyonu olmadan, sabit U/f oranında çalışır.

U/f tanım eğrisi çalışma şeklinde bir frekans çevirici ile bir grup asenkron motor çalıştırılabilir. Uyarı:

• Bu durumda U/f çalışma şekli seçilmelidir

• En büyük motorun gücünü ayarlayın

• Otomatik ölçüm P320 / P330’u devre dışı bırakın

• Boost P321 / P331’i sıfıra ayarlayın

• IxR kompanzasyonu P322/P332'yi sıfıra ayarlayın

• Kayma kompanzasyonu P324/P334'ü sıfıra ayarlayın

• Akım sınırı P303/P313’ü motor akımları toplamının 1,5 katına ayarlayın

• IN-UL denetimi P345/346’yı bağlı olan motorların toplam akımına ayarlayın. Motorlar teker teker korunmalıdır.

Frekans çevirici bu işletme türünde kayma kompanzasyonu olmadan, sabit U/f oranında çalışır.

UYARI!

Belirlenen parametreler bağlı olan tüm motorlar için geçerlidir.

0

0

(17)

Parametre listesi 3

3.6 Parametre listesi

Tuş takımı ile gösterilip değiştirilebilen her parametre “FBG” (Tuş Takımı) sütununda aşağıdaki şekilde gösterilir:

Değiştirilmesi mümkün olan fabrika ayarları kalın harflerle yazılmıştır.

Uzun menüde seçme

Kısa veya uzun menülerde seçim

Tuş takımı üzerindeki piktogram ile seçim

FBG motor devreye alma içerisinde seçim

No. FBG İndeks

dec.

Adı Alan / Fabrika ayarı Devreye

alındıktan sonraki değer Ekran MOVITOOLS® MotionStudio

0__ Gösterge değerleri (sadece okunabilir)

00_ İşlem verileri

000 8318 Hız (işaretli) [d/d]

002 8319 Frekans (işaretli) [Hz]

004 8321 Çıkış akımı

(Miktar) [% IN]

005 8322 Aktif akım

(vektörel) [% IN]

008 8325 DC-link gerilimi [V]

009 8326 Çıkış akımı [A]

01_ Durum göstergeleri

010 8310 Frekans

çeviricinin durumu [Metin]

011 8310 Çalışma durumu [Metin]

012 8310 Hata durumu [Metin]

013 8310 Aktif parametre

seti Aktif parametre seti

014 8327 Soğutucu gövde

sıcaklığı [°C]

02_ İstenen analog değerler

020 8331 Analog giriş AI1 [V]

021 8332 Analog giriş AI2

(opsiyonel) [V]

03_ Dijital girişler

030 8844 Dijital giriş DI00 Hata-Reset

031 8335 Dijital giriş DI01 Sağ / Dur (sabit kontak)

032 8336 Dijital giriş DI02 Sol / Stop

033 8337 Dijital giriş DI03 Enable / Dur

034 8338 Dijital giriş DI04 n11 / n21

0

0

(18)

3 Parametre listesi

035 8339 Dijital giriş DI05 n12 / n22

039 8334 Dijital girişler

DI00 ... DI05 Dijital gösterge

05_ Dijital çıkışlar

051 8349 Dijital çıkış DO01 /Arıza

052 8349 Dijital çıkış DO02 Fren serbest

053 8349 Dijital çıkış DO03 Çalışmaya hazır

059 8349 Dijital çıkışlar

DO01 ... DO03 Dijital gösterge

07_ Cihaz verileri

070 8301 Cihaz tipi [Metin]

071 8361 Nominal çıkış

akımı [A]

076 8300 Ana cihazın

bellenimi [Parça numarası ve versiyon]

077 – DBG yerleşik

belleği sadece DBG60B’de

08_ Hata belleği

080 ... 084 8366 ...

8370 Hata t-0 ... t-4 Hata

kodu Daha önce oluşan hatalarla ilgili detaylı bilgiler

09_ Bus diyagnozu

094 8455 PO 1 İstenen

değer [hex]

095 8456 PO 2 İstenen

değer [hex]

096 8457 PO 3 İstenen

değer [hex]

097 8458 PI 1 Gerçek değer [hex]

098 8459 PI 2 Gerçek değer [hex]

099 8460 PI 3 Gerçek değer [hex]

1__ Nominal değerler / Rampa üreteçleri (FBG’de sadece parametre seti 1) 10_ İstenen değer seçimi / frekans girişi

100 8461 İstenen değer

kaynağı 0

1 2 4 6 7

Bipolar / İstenen sabit değer Tek kutuplu / Sabit istenen değer RS-485 / İstenen sabit değer

Motor potansiyometresi / İstenen sabit değer İstenen sabit değer + AI1

İstenen sabit değer * AI1

No. FBG İndeks

dec.

Adı Alan / Fabrika ayarı Devreye

alındıktan sonraki değer Ekran MOVITOOLS® MotionStudio

0

0

(19)

Parametre listesi 3

103 10247.15 FI1 referansı 0

1 nmaks

nReferans

104 10247.10 Referans hız

istenen değeri nReferans

0 ... 3000 ... 6000 d/d

105 10416.1 Tel kopması

tanımı 0

2 4 7

Yanıt yok

Derhal dur / Arıza Hızlı dur / Arıza Hızlı dur / Uyarı

106 10247.11 FI1 Tanım

eğrisi x1 0 ... % 100

107 10247.12 FI1 Tanım

eğrisi y1 –% 100 ... 0 ... +% 100

108 10247.13 FI1 Tanım

eğrisi x2 0 ... % 100

109 10247.14 FI1 Tanım

eğrisi y2 –% 100 ... 0 ... +% 100

11_ Analog giriş 1 (0 ... 10 V)

110 8463 AI1

Ölçeklendirme 0,1 ... 1 ... 10

112 8465 AI1 İşletme modu 1

5 6 7 8 9

10 V, maksimum hız referansı 0 – 20 mA, maksimum hız referansı 4 – 20 mA, maksimum hız referansı 0 – 10 V, n-referansı

0 – 20 mA, n-referansı 4 – 20 mA, n-referansı 113 8466 AI1 Gerilim ofseti –10 V ... 0 ... +10 V

116 10247.6 AI1 Tanım

eğrisi x1 0 ... % 100

117 10247.7 AI1 Tanım

eğrisi y1 –% 100 ... 0 ... +% 100

118 10247.8 AI1 Tanım

eğrisi x2 0 ... % 100

119 10247.9 AI1 Tanım

eğrisi y2 –% 100 ... 0 ... +% 100

12_ Analog giriş AI2 / FBG istenen değer ayarlayıcısı (opsiyon)

120 8469 AI2 Çalışma şekli 0

1 2

İşlevsiz

0 ... ±10 V + İstenen değer 0 ... 10 V akım sınırlandırması

121 8811 İlave FBG istenen

değer ayarlayıcısı 0 1 2

Kapalı Açık

Açık (sabit istenen değer yok)

122 8799 Dönme yönü FBG

manuel işletme 0 1 2

Unipolar sağ Unipolar sol Bipolar sağ ve sol

126 10247.1 AI2 Tanım

eğrisi x1 –% 100 ... 0 ... +% 100 (–10 V ... 0 ... +10 V)

127 10247.2 AI2 Tanım

eğrisi y1 –% 100 ... 0 ... +% 100 (–nmaks ... 0 ... +nmaks / 0 ... Imaks)

No. FBG İndeks

dec.

Adı Alan / Fabrika ayarı Devreye

alındıktan sonraki değer Ekran MOVITOOLS® MotionStudio

0

0

(20)

3 Parametre listesi

128 10247.3 AI2 Tanım

eğrisi x2 –% 100 ... 0 ... + % 100 (–10 V ... 0 ... +10 V)

129 10247.4 AI2 Tanım

eğrisi y2 –% 100 ... 0 ... +% 100 (–nmaks ... 0 ... +nmaks / 0 ... Imaks)

13_ / 14_ Hız rampaları 1 / 2

130 / 140 8807 /

9264 Rampa t11 / t21

yukarı 0,1 ... 2 ... 2000 [s]

131 / 141 8808 /

9265 Rampa t11 / t21

aşağı 0,1 ... 2 ... 2000 [s]

136 / 146 8476 /

8484 Durma rampası

t13 / t23 0,1 ... 2 ... 20 [s]

15_ Motor potansiyometresi fonksiyonu

150 8809 Rampa t3 yukarı =

aşağı 0,2 ... 20 ... 50 [s]

152 8488 Son istenen

değerin kaydedilmesi

off

on Kapalı

Açık

16_ / 17_ Sabit istenen değerler

160 / 170 8489 /

8492 Dahili istenen

değer n11 / n21 0 ... 150 ... 5000 [d/d]

161 / 171 8490 /

8493 Dahili istenen

değer n12 / n22 0 ... 750 ... 5000 [d/d]

162 / 172 8491 /

8494 Dahili istenen

değer n13 / n23 0 ... 1500 ... 5000 [d/d]

163 / 173 8814 /

8817 n11/n21 PI

denetleyicisi 0 ... 3 ... 100 [%]

164 / 174 8815 /

8818 n12/n22 PI

denetleyicisi 0 ... 15 ... 100 [%]

165 / 175 8816 /

8819 n13/n23 PI

denetleyicisi 0 ... 30 ... 100 [%]

2__ Denetleyici parametreleri

25_ PI denetleyicisi

250 8800 PI denetleyicisi 0

1 2

Kapalı Normal Ters

251 8801 P kazancı 0 ... 1 ... 64

252 8802 I oranı 0 ... 1 ... 2000 [s]

No. FBG İndeks

dec.

Adı Alan / Fabrika ayarı Devreye

alındıktan sonraki değer Ekran MOVITOOLS® MotionStudio

0

0

(21)

Parametre listesi 3

3__ Motor parametreleri (FBG’de sadece parametre seti 1)

30_ / 31_ Sınırlar 1 / 2

300 / 310 8515 /

8519 Start/Stop

hızı 1 / 2 0 ... 150 [d/d]

301 / 311 8516 /

8520 Minimum

hız 1 / 2 0 ... 15 ... 5500 [d/d]

302 / 312 8517 /

8521 Maksimum

hız 1 / 2 0 ... 1500 ... 5500 [d/d]

303 / 313 8518 /

8522 Akım sınırı 1 / 2 0 ... 150 [% IN]

32_ / 33_ Motor ayarı 1 / 2

320 / 330 8523 /

8528 Otomatik ayar

1 / 2 off

on Kapalı

Açık 321 / 331 8524 /

8529 Boost 1 / 2 0 ... 100 [%]

322 / 332 8525 /

8530 IxR kompanzas-

yonu 1 / 2 0 ... 100 [%]

323 / 333 8526 /

8531 Ön mıknatıslanma

zamanı 1 / 2 0 ... 2 [s]

324 / 334 8527 /

8532 Kayma kompan-

zasyonu 1 / 2 0 ... 500 [d/d]

325 8834 Yüksüz çalışma

sönümlemesi off

on Kapalı

Açık

34_ IN-UL- denetimi

345 / 346 9114 /

9115 IN-UL denetimi

1 / 2 0,1 ... 500 A

4__ Referans sinyaller

40_ Devir sayısı referans sinyali

400 8539 Devir sayısı

referans sinyali 0 ... 750 ... 5000 [d/d]

401 8540 Histeri 0 ... 100 ... +500 [d/d]

402 8541 Yavaşlama süresi 0 ... 1 ... 9 [s]

403 8542 Sinyal = "1" eğer 0

1 n < nref n > nref

45_ PI denetleyicisi referans sinyali

450 8813 PI gerçek değer

referansı

451 8796 Sinyal = "1" eğer 0

1 PI gerçek değer < PI Ref PI gerçek değer > PI Ref 5__ Kontrol fonksiyonları (FBG’de sadece parametre seti 1)

50_ Hız denetimleri 1 / 2

500 / 502 8557 /

8559 Hız denetimi 1 / 2 0

3 Kapalı

Motorlu / Regeneratif 501 / 503 8558 /

8560 Yavaşlama süresi

1 / 2 0 ... 1 ... 10 [s]

No. FBG İndeks

dec.

Adı Alan / Fabrika ayarı Devreye

alındıktan sonraki değer Ekran MOVITOOLS® MotionStudio

0

0

(22)

3 Parametre listesi

6__ Klemens kontakları

60_ Dijital girişler

601 8336 DI02 dijital

girişlerinin atanması

0: İşlevsiz

1: Enable / Stop (Fabrika ayarı DI03) 2: Sağ / Dur

3: Sol / Dur (fabrika ayarı DI02) 4: n11 / n21 (Fabrika ayarı DI04) 5: n12 / n22 (Fabrika ayarı DI05)

n13 = n11 + n12

6: Sabit istenen değer değiştirmesi 7: Parametre takımı değiştirme 9: Motor potansiyometresi yukarı 10: Motor potansiyometresi aşağı 11: /Harici hata

12: Hata Reset (fabrika ayarı DI00) 20: İstenen değer kabulü aktif 26: TF mesajı (sadece DI05'te) 30: Controller inhibit

602 8337 DI03 dijital

girişlerinin atanması

603 8338 DI04 dijital

girişlerinin atanması

604 8339 DI05 dijital

girişlerinin atanması

608 8844 DI00 dijital

girişlerinin atanması

62_ Dijital çıkışlar

620 8350 DO01 dijital

çıkışın atanması 0: İşlevsiz

1: /Arıza (Fabrika ayarı DO01)

2: Çalışmaya hazır (Fabrika ayarı DO03) 3: Çıkış katı açık

4: Döner alan açık

5: Fren açık (Fabrika ayarı DO02 / DO03'te değil)

7: Parametre seti 9: Hız referans sinyali

11: İstenen/gerçek devir karşılaştırması mesajı

21: IPOS çıkışı 22: /IPOS arızası

23: PI regülatörü gerçek değer referansı 24: Ex-e akım sınırı aktif (hazırlanıyor)

621 8351 DO02 dijital

çıkışın atanması

622 8916 DO03 dijital

çıkışın atanması

64_ Analog çıkışlar AO1 (opsiyonel)

640 8568 Analog çıkış AO1 0

1 2 3 4 5 6 7 11 12

İşlevsiz

Rampa üreteci girişi İstenen hız

Gerçek hız Gerçek frekans Çıkış akımı Aktif akım

Cihazın kullanımı durumu Gerçek hız (işaretli) Gerçek frekans (işaretli)

641 10248.5 AO1 referansı 0 3000 d/d, 100 Hz, % 150

No. FBG İndeks

dec.

Adı Alan / Fabrika ayarı Devreye

alındıktan sonraki değer Ekran MOVITOOLS® MotionStudio

0

0

(23)

Parametre listesi 3

648 10246.3 AO1 Tanım

eğrisi x2 –% 100 ... 0 ... +% 100

649 10246.4 AO1 Tanım

eğrisi y2 0 ... % 100

7__ Kontrol fonksiyonları (FBG’de sadece parametre seti 1)

70_ Çalışma şekli 1 / 2

700 / 701 8574 /

8575 Çalışma şekli 1 / 2 0 2 3 4 21 22

VFC

VFC & Kaldırma düzeni VFC ve doğru akım frenleme VFC ve yakalama fonksiyonu U/f-tanım eğrisi

U/f ve doğru akım freni

71_ Durma akımı 1 / 2

710 / 711 8576 /

8577 Durma akımı 1 / 2 0 ... % 50 IMot

72_ İstenen değerde durma fonksiyonu 1 / 2

720 / 723 8578 /

8581 İstenen değerde durma fonksiyonu 1 / 2

off

on Kapalı

Açık

721 / 724 8579 /

8582 İstenen durma

değeri 1 / 2 0 ... 30 ... 500 [d/d]

722 / 725 8580 /

8583 Başlama Ofset

1 / 2 0 ... 30 ... 500 [d/d]

73_ Fren fonksiyonu 1 / 2

731 / 734 8749 /

8750 Fren ayırma

süresi 1 / 2 0 ... 2 [s]

732 / 735 8585 /

8587 Fren uygulama

zamanı 1 / 2 0 ... 2 [s]

74_ Devir sayısının saklanması

740 / 742 8588 /

8590 Pencere ortasını

sakla 1 / 2 0 ... 1500 ... 5000 d/d 741 / 743 8589 /

8591 Saklama genişliği

1 / 2 0 ... 300 d/d

76_ Manuel kullanım

760 8798 RUN/STOP

tuşlarının kilitlenmesi

off

on Kapalı

Açık

77_ Enerji tasarrufu fonksiyonu

770 8925 Enerji tasarrufu

fonksiyonu off

on Kapalı

Açık

8__ Cihaz fonksiyonları (FBG’de sadece parametre seti 1)

80_ Setup

800 – Kısa menü long

short

802 8594 Fabrika ayarı no

Std ALL 4

0 / Hayır 1 / Standart

2 / Teslimat durumu

4 / NEMA'nın teslimat durumu

No. FBG İndeks

dec.

Adı Alan / Fabrika ayarı Devreye

alındıktan sonraki değer Ekran MOVITOOLS® MotionStudio

0

0

(24)

3 Parametre listesi

803 8595 Parametre inhibit off

on Kapalı

Açık

804 8596 İstatistiksel

verilerin resetlenmesi

Aksiyon yok Hata belleği

806 – Kopyala DBG Æ

MOVITRAC® B Evet

Hayır

807 – Kopyala

MOVITRAC® B Æ DBG

Evet Hayır

81_ Seri iletişim

810 8597 RS-485 adresi 0 ... 99

811 8598 RS-485 grup

adresi 100 ... 199

812 8599 RS-485 Timeout

süresi 0 ... 650 [s]

82_ Fren modu 1 / 2

820 / 821 8607 /

8608 4-Bölgeli işletme

1 / 2 off

on Kapalı

Açık

83_ Hata yanıtları

830 8609 "Harici Hata"

klemensi yanıtı 2 4 7

Derhal dur / Arıza Hızlı dur / Arıza (830) Hızlı dur / Uyarı (833 / 836)

833 8612 RS-485

zamanaşımı yanıtı

836 8615 SBus zamanaşımı

yanıtı

84_ Reset yanıtı

840 8617 Manuel reset Evet

Hayır

86_ Modülasyon 1 / 2

860 / 861 8620 /

8621 PWM frekansı

1/ 2 4

8 12 16

4 kHz 8 kHz 12 kHz 16 kHz 862 / 863 8751 /

8752 PWM fix 1 / 2 on

off Açık

Kapalı 87_ İşlem verileri parametrelerinin ayarlanması

870 8304 Nominal değer İşlevsiz (Fabrika ayarı P872)

No. FBG İndeks

dec.

Adı Alan / Fabrika ayarı Devreye

alındıktan sonraki değer Ekran MOVITOOLS® MotionStudio

0

0

(25)

Parametre listesi 3

873 8307 Gerçek değer

açıklaması PI1 İşlevsiz

Gerçek hız (Fabrika ayarı P874) Çıkış akımı (Fabrika ayarı P875) Aktif akım

Durum kelimesi 1 (Fabrika ayarı P873) Gerçek hız [%]

IPOS PI verisi

PI-denetleyicisi gerçek değeri [%]

874 8308 Gerçek değer

açıklaması PI2

875 8309 Gerçek değer

açıklaması PI3

876 8622 PO verileri

“enable” Hayır

Evet

88_ SBus seri iletişimi

880 8937 SBus protokolü 0 / MoviLink

1 / CANopen

881 8600 SBus adresi 0 ... 63

882 8601 SBus grup adresi 0 ... 63

883 8602 SBus zamanaşımı 0 ... 650 [s]

884 8603 Sbus baud hızı 125

250 500 1000

125 kBaud 250 kBaud 500 kBaud 1 MBaud

886 8989 CANopen adresi 1 ... 2 ... 127

No. FBG İndeks

dec.

Adı Alan / Fabrika ayarı Devreye

alındıktan sonraki değer Ekran MOVITOOLS® MotionStudio

0

0

(26)

4 Veri kopyalama

4 İşletme

4.1 Veri kopyalama

4.1.1 FBG11B ile parametre kopyalama

Tuş takımı FBG11B ile MOVITRAC® B parametrelerini tuş takımına kaydedebilir veya tuş takımından MOVITRAC® B’ye aktarabilirsiniz.

Parametreleri kopyaladıktan sonra doğru olduklarını kontrol edin.

FBG11B ile parametre kopyalama

Veriler kopyalandıktan sonra MOVITRAC® B kilitlenir. Kilitlenme durumu durum göstergesindeki yanıp sönen STOP ile belirtilir. Ayrıca durum LED'i yavaş yavaş sarı renkte yanıp söner.

Kilitlenme durumunu iptal etmek için:

• FBG11B üzerindeki RUN tuşuna basın.

• Şebekeyi kapatın, 10 saniye bekleyin, şebekeyi tekrar açın.

4.1.2 DBG60B ile parametre kopyalama

Devreye alma işlemi tamamlandıktan sonra, parametre takımını MOVITRAC® B'den tuş takımı DBG60B’ye kopyalayın. Kopyalama olanakları:

• Bağlam menüsünde “DGB’YE KOPYALA” menü noktasını seçin. Seçimi OK tuşu ile onaylayın. Parametre seti DBG60B’den MOVITRAC® B’ye kopyalanır.

• Bağlam menüsünde “PARAMETRE MODU” menü noktasını seçin. P807 "MCB Æ DBG" parametresini seçin. Parametre seti DBG60B’den MOVITRAC® B’ye kopyalanır.

Enter Enter

Seviye 2

out Enter

Seviye 1



Enter Yüklemeye başlama

Enter Kaydetmeye başlama Seviye 3

Veri kopyalama seçimi

FBG11B  MOVITRAC® B parametre verileri

MOVITRAC® B  FBG11B parametre verileri

0

0

(27)

Return-Codes (r-19 ... r-38) 4

4.2 Return-Codes (r-19 ... r-38)

Return-Codes MOVITRAC® B:

No. Adı Anlamı

19 Parametre kilidi aktif Parametre değiştirmek mümkün değil 20 Fabrika ayarı aktif Parametre değiştirmek mümkün değil 23 Opsiyon kartı yok Fonksiyon için gerekli opsiyon kartı yok 27 Opsiyon kartı yok Fonksiyon için gerekli opsiyon kartı yok 28 Controller inhibit gerekli Controller inhibit gerekli

29 Parametre değeri geçersiz • Parametre değeri geçersiz.

• FBG manuel modu aktif olduğundan, manuel nominal değer ayarlayıcısı seçilemez.

32 Enable ENABLE durumunda bu fonksiyon gerçekleştirilemez

34 Program akışında hata • FBG11B kaydında hata oluştu.

• FBG ile devreye alma gerçekleşmez.

MotionStudio ile FBG devreye alma gerçekleştirin veya motoru yeniden seçin.

38 FBG11B yanlış veri kümesi Kaydedilen veri kümesi cihaza uygun değil

0

0

(28)

4 Tuş takımı FBG

4.3 Tuş takımı FBG

Cihaz "Tahrik ünitesi enable" durumunda ise, ekrana hesaplanan gerçek hız gelir.

4.3.1 Dijital girişlerin/çıkışların durumları

Parametre P039 (dijital girişler) ve parametre P059 (dijital çıkışlar) sadece gösterilen parametre olarak parametre menüsüne alınırlar. Durum göstergesi dijitaldir. Her dijital giriş ve çıkışa 2 adet üst üste çakışan 7 parçalı gösterge segmenti atanmıştır. Burada üst segment dijital giriş ve çıkışlar verildiğinde ve alt segment ise dijital giriş ve çıkış verilmediğinde yanar. Her iki sağ 7 parçalı gösterge ile P039 (di = dijital girişler) ya da P059 (do = dijital çıkışlar) verilmesini gösterir.

Örnekler:

Üst: Giriş durumu: DI00 = 1 / DI01 = 0 / DI02 = 1 / DI03 = 1 / DI04 = 1 / DI05 = 0 Alt: Çıkış durumu: DO01 = 1 / DO02 = 0 / DO03 = 1

Durum Gösterge

Tahrik "Control Inhibit" oFF Tahrik ünitesi "Enable değil" StoP

Tahrik ünitesi “enable” 8888 (Gerçek hız)

Fabrika ayarı SEt (Set)

Durma akımı dc

24 V modu 24U

Zamanaşımı aktif t

0

0

(29)

Hata belleği 5

5 Servis 5.1 Hata belleği

Frekans çevirici hata mesajını P080 hata belleğine kaydeder. Frekans çevirci yeni bir hatayı sadece, hata mesajı onaylandıktan sonra belleğe kaydeder. Oluşan son hata lokal kullanma ünitesinde görünür. Bu nedenle çifte hatalarda, P080'de kayıtlı olan hata ile operatör panelinde gösterilen hata aynı olmaz. Bu durum F-07 DC-link Aşırı Gerilim ve daha sonra da F-34 Rampa Zamanaşımı hatalarında görünür.

Frekans çevirici hata oluşma anında aşağıdaki bilgileri kaydeder:

• Oluşan hata

• Dijital girişlerin/çıkışların durumları

• İnverterin işletme durumu

• İnverterin durumu

• Soğutucu gövde sıcaklığı

• Hız

• Çıkış akımı

• Aktif akım

• Cihazın kullanımı durumu

• DC-link gerilimi

5.2 Tuş Takımının Resetlenmesi

Bir hata mesajı aşağıdaki şekillerde onaylanabilir:

• Tuş takımında manuel reset (STOP/RESET tuşu).

“STOP/RESET” tuşu klemens üzerinden veya arabirim üzerinden enable etmeye göre önceliklidir.

Programlanmış bir hata yanıtı bulunan bir hata oluştuktan sonra, STOP/RESET tuşu ile bir reset gerçekleştirilebilir. Bir reset sonrası tahrik ünitesi inhibite edilir. Tahrik ünitesi daha sonra "RUN" tuşu ile enable edilmelidir.

(30)

6 Teknik bilgiler

Ön opsiyon tuş takımı FBG11B

6 Teknik bilgiler

6.1 Ön opsiyon tuş takımı FBG11B

Basit bir diyagnoz ve devreye alma işlemi için ön opsiyon FBG11B kullanılabilir.

Parça numarası 1820 635 2

Fonksiyonlar • İşlem verileri ve durum göstergeleri ekranları

• Hata belleği sorgulanması ve hata reset

• Parametre göstergesi ve ayarı

• Veri yedeklenmesi ve parametre setlerinin aktarılması

• SEW motorları ve yabancı motorlar için konforlu devreye alma menüsü

• MOVITRAC® B için manuel kontrol

Özellikler • 5 basamaklı 7 parçalı gösterge / 6 tuş / 8 piktogram / istenen değer ayarlayıcısı

• Kısa ve uzun menü arasında seçme olanağı

• Frekans çeviriciye takılabilir (işletmede)

• Koruma sınıfı IP20 (EN 60529)

i P f kVA

Hz

n

(31)

7

7 Alfabetik Endeks

Ç

Çok motorlu işletme ...16

D Dönme yönünün enable edilmesi...13

E Emniyet uyarıları ...5

F FBG11B ...30

H Harici istenen değer ayarlama ... 12

,

13 Hata belleği ...29

İ İstenen değer ayarlayıcısı, manuel ...12

İstenen değer girişi, harici ... 12

,

13 İstenen dönme yönü ...13

İstenen hız ...13

M Manuel istenen değer ayarlayıcısı ...12

Ö Ön opsiyon tuş takımı FBG11B ... 30

P Parametre listesi ... 17

Parametre verilerinin kopyalanması... 26

R Reset ... 29

Return codes ... 27

T Tuş takımı ... 9

Tuş takımı FBG11B ... 30

Tuş takımı ile devreye alma ... 14

Tuş takımı, durum göstergeleri ... 28

Tuş takımı, kullanılması ... 10

U U/f ... 15

V Veri kopyalama ... 26

VFC ... 15

(32)

Dünya nasıl hareket ettirilir?

Hızlı düşünen ve sizinle birlikte geleceği şekillendiren insanlarla.

Tüm dünyada size daima yakın olan bir servis ağı ile.

Çalışma kapasitenizi otomatik olarak geliştiren sürücüler ve kontrol üniteleri ile.

Günümüzün en önemli endüstri dallarında kapsamlı bir bilgi birikimi ile.

Günlük çalışmaları kolaylaştıran yüksek standartlarda, ödün vermeyen bir kalite ile.

Her yerde.

Hızlı ve inandırıcı çözümler için global bir görünüşle.

Bugünden yarın için çözümler sunan yenilikçi fikirlerle.

24 saat bilgi ve yazılım erişimi sunan bir İnternet hizmeti ile.

SEW-EURODRIVE Driving the world

Referanslar

Benzer Belgeler

MOVITRAC ® B frekans çeviriciler makinelere ve tesislere komponent olarak monte etmek için tasarlanmıştır. Bu cihazlar EMC Ürün Standardı EN 61800-3'e “Devir

Sistem yazılımının akışında hata Topraklama bağlantılarını ve ekranlamaları kontrol edin, gerektiğinde düzeltin. Bu hata tekrarlanırsa SEW servisine danışınız..

Stop göstergesi yanıp söner ve tahrik ünitesi &#34;RUN&#34; tuşu ile tekrar enable edilmelidir. P760 Run/Stop tuşlarının kilitlenmesi parametresi &#34;manuel istenen

1) Tahrik ünitesinin operatör paneli tuşları üzerinden hız ayarına ek olarak, hız bu ayarlarla 1, 2 ve 3 dijital girişlerine bağlı olan uzaktan kumanda tuşları ile de

Analog giriş &gt; 5 V, dönüş yönünü ters çevirir. Harici PTC motor termistörü vb. Dijital çıkış, tahrik ünitesi TAMAM gösterir.. 1) Frekans çeviricinin ön

Her MOVITRAC ® LTE-B frekans çevirici standart olarak bir tuş takımı ile donatılmıştır, bu sayede ayrıca bir cihaz kullanılmadan işletme ve ayar yapmak mümkündür..

Analog giriş referansı Dijital giriş 3'e harici sıcaklık duyar elemanı, Tip PT100 veya benzeri bağlayın 4 Açık: Stop (kilit). Kapalı: Gerçekleştir

Analog giriş referansı Dijital giriş 3'e harici sıcaklık duyar elemanı, Tip PTC veya benzeri bağlayın 7 Açık: İleri stop. Kapalı: İleri start Açık:
