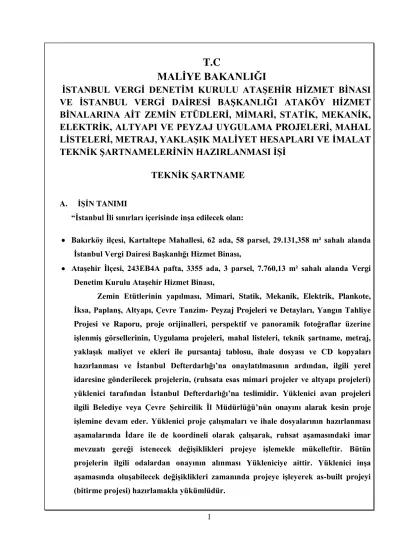

T.C MALİYE BAKANLIĞI

1

T.C

MALİYE BAKANLIĞI

İSTANBUL VERGİ DENETİM KURULU ATAŞEHİR HİZMET BİNASI VE İSTANBUL VERGİ DAİRESİ BAŞKANLIĞI ATAKÖY HİZMET BİNALARINA AİT ZEMİN ETÜDLERİ, MİMARİ, STATİK, MEKANİK, ELEKTRİK, ALTYAPI VE PEYZAJ UYGULAMA PROJELERİ, MAHAL LİSTELERİ, METRAJ, YAKLAŞIK MALİYET HESAPLARI VE İMALAT TEKNİK ŞARTNAMELERİNİN HAZIRLANMASI İŞİ

TEKNİK ŞARTNAME

A. İŞİN TANIMI

“İstanbul İli sınırları içerisinde inşa edilecek olan:

 Bakırköy ilçesi, Kartaltepe Mahallesi, 62 ada, 58 parsel, 29.131,358 m² sahalı alanda İstanbul Vergi Dairesi Başkanlığı Hizmet Binası,

 Ataşehir İlçesi, 243EB4A pafta, 3355 ada, 3 parsel, 7.760,13 m² sahalı alanda Vergi Denetim Kurulu Ataşehir Hizmet Binası,

Zemin Etütlerinin yapılması, Mimari, Statik, Mekanik, Elektrik, Plankote, İksa, Paplanş, Altyapı, Çevre Tanzim- Peyzaj Projeleri ve Detayları, Yangın Tahliye Projesi ve Raporu, proje orijinalleri, perspektif ve panoramik fotoğraflar üzerine işlenmiş görsellerinin, Uygulama projeleri, mahal listeleri, teknik şartname, metraj, yaklaşık maliyet ve ekleri ile pursantaj tablosu, ihale dosyası ve CD kopyaları hazırlanması ve İstanbul Defterdarlığı’na onaylatılmasının ardından, ilgili yerel idaresine gönderilecek projelerin, (ruhsata esas mimari projeler ve altyapı projeleri) yüklenici tarafından İstanbul Defterdarlığı’na teslimidir. Yüklenici avan projeleri ilgili Belediye veya Çevre Şehircilik İl Müdürlüğü’nün onayını alarak kesin proje işlemine devam eder. Yüklenici proje çalışmaları ve ihale dosyalarının hazırlanması aşamalarında İdare ile de koordineli olarak çalışarak, ruhsat aşamasındaki imar mevzuatı gereği istenecek değişiklikleri projeye işlemekle mükelleftir. Bütün projelerin ilgili odalardan onayının alınması Yükleniciye aittir. Yüklenici inşa aşamasında oluşabilecek değişiklikleri zamanında projeye işleyerek as-built projeyi (bitirme projesi) hazırlamakla yükümlüdür.

2 B. İŞ KAPSAMI

Söz konusu hizmet binalarının parsellerinde yapılacak çalışmalar şunlardır:

 Arsa ve etrafındaki mevcut yolları, mevcut yola olan bağlantıyı sağlayacak yol güzergahını, ilgili idareden yazı ile alınmış ve yerinde tespiti yapılmış altyapı (inşaat ve elektrik) bağlantı noktalarını ve bilgilerini içeren Plankote yapılması,

 Vaziyet planı hazırlanması, vaziyet planı üzerinde, arazinin topoğrafik yapısını ifade etmeye yetecek her parselde en az 4 adet farklı yönlerde kesit alınması,

 Zemin etütlerinin yapılarak raporlarının hazırlanması,

 Hazırlanan zemin etüt raporuna uygun olarak iksa projesinin hazırlanması

 Hazırlanan vaziyet planına göre farklı kat planları, (bodrum kat, zemin kat, normal kat planları) kesit ve görünüşlerini içeren uygulama projelerinin hazırlanması,

 Statik, mekanik tesisat, elektrik tesisat uygulama projelerinin hazırlanması,

 İnşaat ve elektrik altyapı uygulama projelerinin (ada içi ve ada dışı) hazırlanması,

 Çevre tanzim ve peyzaj projelerinin hazırlanması,

 Yangın tahliye projesi ve raporunun hazırlanması,

 İmalat teknik şartnameleri, mahal listeleri, metraj, pursantaj tablosu ile Yaklaşık Maliyet ve eklerinin hazırlanması,

 İhale dosyasının hazırlanması

 Görsel perspektif hazırlanması ve arazi fotoğrafları üzerine yerleştirilerek dijital ve fotoblok baskılarının alınması.

 İnşaat esnasında oluşabilecek değişikler projeye işlenerek as-built projelerin(bitirme projesi) İdare’ye teslim edilmesi

C. PROJE HİZMETLERİ VE MÜHENDİSLİK ÇALIŞMALARI Mimarlık, Mühendislik çalışmaları;

 Deprem Bölgelerinde Yapılacak Binalar Hakkında Yönetmelik,

 Binalarda Isı Yalıtım Yönetmeliği,

3

 Binaların Yangından Korunması Hakkında Yönetmelik,

 Sığınak yönetmeliği

 Otopark yönetmeliği,

 İstanbul Büyükşehir Belediyesi İmar Yönetmeliği,

 Binalarda Enerji Performansı Yönetmeliği,

 Proje ve İnşaatlarda Engellilerle İlgili Esaslar,

 Asansör Yönetmeliği,

 Isı Yalıtım Yönetmeliği,

 Mimari ile inşaat, makine ve elektrik mühendisliği proje düzenleme esasları, ve benzeri bütün yasa, tüzük, yönetmelik, şartname ve standartlara, ayrıca mesleğin uygulanmasına ilişkin kararlarına ve ilgili yerel idarenin imar yönetmeliğine uygun olmalıdır.

C.1. PROJELENDİRMEDE DİKKAT EDİLECEK HUSUSLAR Binalarda kat yüksekliği döşemeden döşemeye 4.20 cm olacaktır.

Tavanlarda, akustik alüminyum 60/60, 60/120 asma tavan kullanılacaktır. Isıtma, soğutma, yangın ihbar sensörleri, sprinkler bu asma tavan içinde çözülecektir.

Döşemelerde min. 20 cm yüksekliğinde, 60/60 BS 476 normunda, çevresi st16 çelik kaplı içi 1.2 kg/m3 hafif beton dolgulu üst yüzeyi antistatik vinil kaplı yükseltilmiş döşeme plakları kullanılacaktır. Yükseltilmiş döşeme altı, data, ups, Ac, telefon, tv tesisatı için kullanılacaktır. Tüm çalışma masalarına bu mahalden besleme yapılacaktır. Döşeme zemini 2 mm epoksi ile kaplanacaktır.

Yapı içindeki camlı bölmelerde ihtiyaca göre cam filmi şeritler kullanılacaktır.

Başkan odalarında dekoratif asma tavan olarak uygulama yapılacaktır.

Gerekli görülen tüm cephe camlarında uygun perde türü seçilecektir.

Asansörler trafik hesabı yapılarak yeterli sayıda olacaktır.

Yapıda mümkün olduğunca yanıcı malzeme kullanılmamaya gayret gösterilecektir. Ses yalıtımı dikkate alınacaktır. Alçıpan kullanılması durumunda hem suya, hem yangına dayanıklı tip tercih edilecektir.

4

Dış cephelerde, arsa konumu, çevre şartları ve plan notları dikkate alınacak, ses, ışık ve yansıma kontrolü şartları yerine getirilecek olup, yanmaz malzeme kullanılmaya özen gösterilecektir.

Ana dolaşım alanları, granit döşeme yapılacak olup, alt kısımda yedek kablo geçişi için borular konulacaktır.

Arşivler raylı kompakt dolaplarla yapılacak olup dolap miktarı, dosya sayısı (ihtiyaca göre) hesaplanarak belirlenecektir.

Bina işletim sistemi ve ekonomisi açısından kat bazında, klimatize ve ısıtma için kat tesisat odaları kapasiteye göre düzenlenecektir.

Otoparklarda, personel ve mükellef için ayrı ayrı kullanım imkanı sağlanacaktır. Mükellefler otoparktan direkt zemindeki ana giriş kontrol ön kısmına bağlanmalıdır.

C.2. PROJENİN YÜRÜTÜLMESİ

Yüklenici firma tarafından çalışmaların sağlıklı şekilde yürütülmesi amacıyla İdareye bildirilecek olan Proje Koordinatörü (İnşaat Mühendisi veya Mimar) farklı meslek alanlarında yapılacak proje çalışmalarının birbirine uyumlu şekilde yürütülmesini sağlayacak toplantı, bilgilendirme çalışmaları, yazışmaları takip ve gerekli koordinasyonun sağlanması temininden sorumlu olacaktır.

C.3. MİMARLIK -MÜHENDİSLİK ÇALIŞMALARI Mimarlık, Mühendislik Çalışmaları;

A. Hazırlık ve Etüt Çalışmaları B. Ön Projeler

C. Uygulama Projeleri D. Teknik Şartnameler

E. Metraj ve Yaklaşık Maliyet ve ekleri ile Pursantaj Tabloları

Aşamalarından oluşacak, her bölüme ait inceleme ve onay süreci ilgili bölümden sonra olacak şekilde iş programı hazırlanacaktır.

C.3.1. HAZIRLIK VE ETÜT ÇALIŞMALARI

Madde C.2.’ de tanımlanan çalışmalar ile arazi incelemesi sonucu oluşan bilgi ve belgeler, raporlar, plankote, alternatif değerlendirme önerileri kapsayacak çalışmaları

5

İdareye sunulacaktır. İdarenin olanakları, ihtiyaçları ve taleplerinin belirlenmesi amacıyla yürütülecek hazırlık çalışmaları sırasında;

İmar durumu, kadastro, mevcut inşaat altyapı ve elektrik verileri, arsanın doğal ve zemin özelliklerinin saptanması ve gerekli belgelerinin derlenmesi, tasarım ve uygulama aşamalarında izlenecek yol ve uygulanacak çalışma yöntemi kararlaştırılacaktır.

Proje çalışmalarının, Proje Koordinatörü ve proje sorumluları ile İdare yetkilileri arasında yapılacak toplantı ve görüşmeler sonucunda aşağıda genel olarak belirtilmiş olan bilgileri de kapsayan bir etüt ve planlama raporu İdareye sunulmalıdır.

Bu hazırlık ve etüt raporu dosyasında;

 İş akışı doğrultusunda yapılan toplantı kararları,

 Arsaya ait fiziki verileri, mevcut altyapı verileri

 İnşaat yapılacak yerin görülmesi ve incelenmesi sonuçları,

 İhtiyaç programının irdelenmesi,

 Yapılacak çalışmaların idari, hukuki ve teknik belge ve bilgilerin değerlendirilmesi,

 Vaziyet ve yerleşim planlaması,

 Zemin etüt ve raporları

hususlarını kapsayacaktır. Yüklenici bu rapor dosyasında iş ilerleme süreleri, sözleşmenin kapsayacağı iş aşamalarını da belirterek İDARE’ ye önermiş olmalıdır.

C.3.1.1.

ZEMİN ETÜD RAPORU TEKNİK ŞARTNAME

Bu şartnamenin amacı; İdaremizin ihale sonrasında sözleşme gereği yükleniciden kesin projelere ilişkin istemiş olduğu ve Çevre ve Şehircilik Bakanlığı’nın “Zemin ve Temel Etüdü Raporunun Hazırlanmasına İlişkin Esaslar” başlıklı “18 Ağustos 2005” tarih ve B.09.0.Y.İ.G.0.13.00.09/847 sayılı yazısı gereği İdaremizin uygulamasına başlatacağı toplu konut alanlarında, parsel bazında yapılacak “Zemin ve Temel Etüdü Raporlarının esaslarını belirlemektir.

İmar planına esas rapordan inceleme alanı ve çevresine ilişkin jeolojik-jeoteknik bilgiler alınarak zemin araştırmalarına dayanak oluşturulacaktır.

Bu raporun içeriği aşağıda belirtilen başlıklar altında toplanacaktır. Gerekli görülmesi durumunda formatta belirtilmeyen ek çalışmalara da yer verilebilir.

Rapor Jeoloji Mühendisi, Jeofizik Mühendisi ve İnşaat Yüksek Mühendisi (Geoteknik Uzman) üç meslek grubunun ortak çalışmasıyla hazırlanacaktır. Ayrıca Raporun “Sonuç ve Öneriler”

bölümünün son sayfasının arkasına ilgili Belediye Başkanlığının veya Çevre ve Şehircilik İl

6

Müdürlüğü’nün (çalışma alanı mücavir alan dışında ise) onayı yaptırılacak daha sonra rapor İdaremiz onayına sunulacaktır. Aksi halde onaysız raporlar kabul edilmeyecektir.

Raporun ekler kısmının en arka sayfalarına; Raporu hazırlayan Jeoloji Mühendisi, Jeofizik Mühendisi ve İnşaat Yüksek Mühendisi (Geoteknik Uzman) üç meslek grubunun “Oda Sicil Durum Belgeleri”, mesleki lisans diplomaları, var ise yüksek lisans diplomaları (İnşaat Yüksek Mühendisi’nin vermesi zorunludur) ve İnşaat Yüksek Mühendisinin Geoteknik Anabilim Dalı konulu tez hazırladığını belirten ilgili Fen Bilimleri Enstitüsü’nden alınmış yazı veya onaylı tez kapağı eklenmelidir.

İÇİNDEKİLER 1. GENEL BİLGİLER

1.1. Etüdün Amacı Ve Kapsamı 1.2. İnceleme Alanının Tanıtılması

1.2.1. Jeomorfolojik ve Çevresel Bilgiler 1.2.2. Projeye ait Bilgiler

1.2.3. İmar Planı Durumu ve Doğal Afet Riskinin Değerlendirilmesi 1.2.4. Önceki Zemin Çalışmaları

1.3 JEOLOJİ

1.3.1.Genel Jeoloji

1.3.2. İnceleme Alanı Mühendislik Jeolojisi 2.DEPREMSELLİK

2.1 Depremsellik:

2.2 Standart Binalar

3. ARAZİ ARAŞTIRMALARI VE DENEYLER

3.1. Arazi, Laboratuar ve Büro Çalışma Metotlarının kısaca tanıtılması ve kullanılan ekipmanlar 3.2. Araştırma Çukurları

3.3. Sondaj Kuyuları 3.3.1 Sondajın Amacı

3.3.2 Sondaj Makinası ve Ekipmanı 3.3.3 Sondajlarda Borulama

3.3.4 Sondaj Derinliği 3.4. Yeraltı ve Yerüstü Suları 3.5. Arazi Deneyleri

3.5.1. SPT Deneyleri

3.5.2. Konik Penetrasyon (CPT) Deneyleri 3.5.3. Presiyometre

3.5.4. Kanatlı Kesici Deneyleri 3.5.5. Plaka Yükleme Deneyi 3.5.6. Jeofizik Çalışmalar 3.5.6.1. Sismik kırılma 3.5.6.2. Sismik yansıma 3.5.6.3. Elektrik özdirenç

3.5.6.4. Mikrotremör çalışmaları 3.5.6.5. Radar

7 3.5.6.6. Kuyu İçi Sismiği

3.5.6.7. MASW

4. LABORATUVAR DENEYLERİ VE ANALİZLER 4.1. Zeminlerin İndeks / Fiziksel Özelliklerinin Belirlenmesi 4.2. Zeminlerin Mekanik Özelliklerinin Belirlenmesi

4.3. Kayaların Mekanik Özelliklerinin Belirlenmesi

5. MÜHENDİSLİK ANALİZLERİ VE DEĞERLENDİRMELER 5.1. Bina-Zemin İlişkisinin İrdelenmesi

5.2. Zemin ve Kaya Türlerinin Değerlendirilmesi

5.2.1. Ayrışmış Kaya ve Zemin Türlerinin Sınıflandırılması 5.2.2. Kaya Türlerinin Sınıflandırılması

5.2.3. Zemin Profilinin Yorumlanması

5.2.4. Sıvılaşma ve Yanal Yayılma Analizi ve Değerlendirilmesi 5.2.5. Oturma-Şişme ve Göçme Potansiyelinin Değerlendirilmesi 5.2.6. Karstik Boşlukların Değerlendirilmesi

5.2.7. Temel Zemini Olarak Seçilen Birimlerin Değerlendirilmesi 5.2.8. Şev Duraylılığı Analizi ve Değerlendirmesi

5.2.9. Kazı Güvenliği ve Gerekli Önlemlerin Alternatifli Olarak Değerlendirilmesi

5.2.10. Doğal Afet Risklerinin Değerlendirilmesi 6. SONUÇ VE ÖNERİLER

7. RAPOR ONAYI

8. GEOTEKNİK DEĞERLENDİRME RAPORU

9. YARARLANILAN KAYNAKLAR

10.ARAZİ ÇALIŞMALARININ VİDEOYA ÇEKİMİ 11. EKLER

RAPOR BAŞLIKLARI İLE İLGİLİ AÇIKLAMALAR 1. GENEL BİLGİLER

1.1. ETÜDÜN AMACI VE KAPSAMI

Yapılan zemin etüd, jeolojik ve jeofizik etüdün kimin, hangi tarihli jeolojik etüt raporuna dayanılarak, kime veya hangi kuruluşa yapıldığı, yapılan etüdün amacı ile çalışma yöntemi ve kapsamı, yapının özellikleri (kat adedi, bina boyutları, bodrumlu olup olmadığı vb.) belirtilmelidir.

Zeminin tabakaları, bunların kalınlıkları, yeraltı su durumunun tespiti, zemin-temel etkileşiminin irdelenmesinde ve temellerin tasarlanmasında etkili gerekli statik ve dinamik parametrelerin

8

belirlenmesi etüdlerin hedefidir. Sondajlar, saha deneyleri laboratuvar deneyleri ve bunlara dayalı olarak hazırlanacak zemin etüt raporunun içeriği ile ilgili prensipler ise kapsamı oluşturmaktadır.

1.2. İNCELEME ALANININ TANITILMASI 1.2.1. Jeomorfolojik ve Çevresel Bilgiler

İnceleme alanının genel morfolojik özellikleri, yol, iklim, topoğrafik durum, drenaj örnekleri (yüzey, sel suları, tabii drenaj vb.) eğimler (genel eğim yönlenmeleri vb.), doğal /yüzeysel drenaj durumu, var ise bölgedeki muhtemel şev duraylılığı problemleri ile doğrudan ilişkisi olan yağış alma durumu açıklanacaktır.

İnceleme alanının yeri tanımlanarak, karayolu bağlantıları, arsanın günümüze kadar ne amaçla kullanıldığı, günümüze kadar tutulan kayıtlar esas alınarak şev duraysızlığı, deprem, vb. doğal afete maruz kalıp kalmadığı ve sismik tarihçesine değinilmelidir. Arsa üzerinde yapılaşma var ise, hakkında bilgi verilerek arsanın en az iki farklı yönden çekilmiş genel görünüm fotoğrafları ile sorun yaratabilecek çevresel faktörlere ait fotoğraflar da yer almalıdır.

1.2.2. Projeye ait Bilgiler

Etüdü yapılan alanın il, ilçe, köy/mevki veya mahalle, bağlı olduğu belediye ile halihazır haritanın ölçeği, pafta, ada ve parsel numaraları ile araştırma alanının büyüklüğü ve yatay-düşey koordinatları verilecektir.

Ayrıca yapılması planlanan projenin kısaca tanıtılması, yapılacak yapının ne amaçla kullanılacağı, binanın temel seviyesindeki muhtemel yükler, taşıyıcı sistemi ile geometrisine ait bilgilere yer verilmelidir.

1.2.3. İmar Planı Durumu ve Doğal Afet Riskinin Değerlendirilmesi

İnceleme alanının İmar planı veya mevzii imar planının bulunup bulunmadığı, daha önce yapılan jeolojik etüt raporunda alanın ne tür bir riskli alan içerisinde kaldığı, “Afete Maruz Bölge” kararının olup olmadığı, plan notlarına, mevcut yapılaşmaya yönelik genel bilgiler (yapı tipi, kat yüksekliği, ayrık veya bitişik nizam olduğu, yapılaşma yoğunluğu vb.) ve jeoteknik etüdün sonucuna bağlı olarak yapılması düşünülen plan değişikliği belirtilecektir.

1.2.4. Önceki Zemin Çalışmaları

C.3.2. ÖN PROJE ÇALIŞMALARI

Uygulama projelerine esas olmak üzere; Yüklenici tarafından hazırlanacak olan jeolojik etüt raporları da dikkate alınarak, taslak projeler uygunluk onayı için 2 takım idareye sunulacaktır. Bu aşamada yapılan tasarlama çalışmaları, kesin veya uygulama projelerinin hazırlanmasına geçilmeden önce, hazırlık ön etüt çalışmalarında belirlenmiş, yorumlanmış ve değerlendirilmiş bilgilerin projede yansıtılması amacını taşır.

9

Kaynak kaybının önlenmesi, ekonomik, sağlam, güvenli, kullanışlı, çevresi ile uyumlu yapıların gerçekleştirilmesi amacıyla, uygulama projelerinin hazırlanmasına geçilmeden önce hazırlık çalışmaları sırasında belirlenmiş ihtiyaç programının, işlev şemasının, arsa, alt yapı, iklim, kadastro, imar durumu, doğal yapı, çevre düzeni, vb. verilerinin kesinleşmiş olması gerekir.

Ön projeler de:

 Vaziyet planının hazırlanması

 Yapı/yapıların yerleşme planının ve altyapı güzergah projelerinin hazırlanması

 Yerleşme planının kadastro sınırları ve imar durumu ilişkisinin ve uygunluğunun sağlanması

 Arazi doğal-fiziki yapısı ve yol kotu ile yapı ilişkisinin sağlanması

 İksa projelerinin hazırlanması

 Mimari kat planları, kesitler, görünüşlerin hazırlanması, yapıda genel olarak kullanılacak malzemelerin belirlenmesi

 Otopark, sığınak vb. mahallerde ilgili yönetmeliklere uyumun sağlanması

 İklim verilerinin değerlendirilmesi, iklim özelliklerine göre alınan önlemlerin saptanması

 Mekanik ve elektrik tesisat mahal listelerinin hazırlanması

 Çevre (bahçe) düzenleme Çevre yapıların ve doğa özelliklerinin ile ilgili bilgilerin tasarıma yansıtılması

 Varsa mevcut altyapı sistemlerine bağlantıya kadar olan hatların da tasarlandığı Altyapı projelerinin hazırlanması

Yapıların tüm birbirinden farklı planları en az 2’şer adet kesit ve birbirinden farklı görünüşleri çizilir. Birbirini tekrarlayan mahallerin daha ayrıntılı çizimleri ve farklı mahallerin tefrişleri gösterilir.

C.3.3. UYGULAMA PROJESİ ÇALIŞMALARI

Hazırlanacak Teknik Şartname, Keşif, Metraj ve imalata esas tüm detay ve mesleki uygulama projelerinin tamamını kapsayan projelerin 3 takım olarak sunulması aşamasıdır.

10

Yapıların özelliklerini ve ölçülerini, yapıda yer alan tüm donatım sistemlerinin yapıyı etkileyen bütün elemanlarını, sistem detaylarının ve imalatlarla ilgili tüm bilgileri ve referansları, montaj özelliklerini içeren, gerekli tüm ölçülerin ve malzemelerin yazıldığı, büro ve şantiyede her türlü imalat aşamasında kullanılabilecek nitelikte ve yeterlilikte, kolayca anlaşılabilir çizim tekniği ile onaylanmış ön proje ya da kesin projeye uygun olarak hazırlanmış altyapı ve üstyapı projeleridir.

Yapıda ve arsada yer alan tüm malzemeler, imalatlar, bileşenler, donatımlarla ilgili bilgilerin referans ya da kodlarını içerir. İnşaat, tesisat, elektrik mühendisleri ya da diğer teknik uzmanlar tarafından hazırlanmış projelerde yapıyı etkileyen kısımların bilgileri uygulama projelerinde gösterilir.

Yapı ve arsada kullanılan tüm imalat ve malzemelerin kullanıldığı yerleri, birleşme şekillerini, biçimlerini ve özelliklerini yansıtır, ilgili sistem ve montaj detaylarıyla, imalat detaylarının referanslarını içerir, imalat pozlarını belirler. Uygulama projeleri, sistem, nokta, montaj detayları ve imalat detayları kapsayacak şekilde hazırlanacaktır.

C.3.4. MAHAL LİSTELERİ, TEKNİK ŞARTNAMELER, METRAJ,YAKLAŞIK MALİYET VE EKLERİ İLE PURSANTAJ TABLOSU VE ANALİZLER

Mahal listesi, Teknik Şartname, metraj, yaklaşık maliyet ve ekleri ve pursantaj tablosu, her bir mimari ve mühendislik proje çalışması için ayrı ayrı olmak üzere 3 takım hazırlanacaktır.

Yapım işi ihalesinde yaklaşık maliyeti oluşturacak olan; metraj, yaklaşık maliyet ve ekleri ile pursantaj tabloları hazırlanacaktır. Tüm imalat, malzeme ve işçilik bedelleri Kamu Kurumları (Çevre ve Şehircilik Bakanlığı, DSİ, İller Bankası vb.) tarafından ilan edilmiş olan o yıla ait rayiç ve birim fiyatlardan oluşacak, ancak bulunmayan kalemler için en az 3 firmadan alınan bedellerin ortalaması üzerinden özel birim fiyat oluşturulacaktır.

C.3.4.1. Mahal Listesi ve Teknik Şartnameler

Projelerde belirtilen ve/veya yer alamayacak olan imalat, malzeme ve iş tanımları "Mahal Listesi ve Teknik Şartnamelerle verilir.

Bu işe özel olarak hazırlanacak Teknik Şartnamede; yapılacak iş kalemleri veya temin edilecek malzemeler ile ilgili tüm bilgi standartları ortaya konacak şekilde güncel poz

11

numaraları ve tanımları ile tariflenmiş olacaktır. Ayrıca işin bütünlüğünü yansıtacak olan Genel Teknik şartnameden oluşacaktır.

Mahal Listesi; proje kapsamında yer alan mahallere ait döşeme, tavan ve duvarlarda yapılacak bütün (Elektrik, İnşaat, Tesisat ve Mimari) imalatlara esas güncel poz numaraları ve tanımlarını belirtecek şekilde A4 veya A3 kağıt boyutunda düzenlenecektir.

Özel Teknik Şartnameler; yapıda yer alan değişik işçilik, malzeme standartlarının ve imalat tanımlarının yapıldığı, farklı mesleki sorumluluk sınırlarını belirleyecek açıklamaların da ortaya konulduğu belgelerdir. Özel Teknik Şartname; Yüklenici- yapımcıların hiçbir şekilde tereddüt etmeden ve hataya düşmeden yapım (inşaat) tekliflerini hazırlayabilecekleri bilgileri, açıklamaları ve ayrıntıları içermelidir.

Genel Teknik şartname; yapıda kullanılan her imalatın bünyesinde yer alan malzemelerin özellikleri, üretim şekli, imalata koşulları, imalatında ve montajında özen gösterilecek hususları, işçiliklerin nasıl yapılacağı, hangi toleranslarla hareket edileceği, zayiat miktarları, ölçüm ve deney şekli, söz konusu imalatın diğer imalatlarla ayrılma ve birleşme biçimi, taşıma, yükleme boşaltma, istifleme koşulları, imalatta kullanılacak değişik malzemelerin miktarları vb. gibi hususları veya bu kapsamda ortaya çıkabilecek işleri de yansıtan belgelerdir.

Proje yüklenicisi mevcut durumu yerinde tespit ederek ve idarenin ilgili birimleriyle yapılacak görüşmeler sonucuna göre bu bilgileri derleyerek Teknik şartnamenin bu bölümünü oluşturacaktır.

C.3.4.2. Metraj, Keşif ve Analizler

Metrajlara esas hesap ve ölçümler, işlerin uygulama aşamasında hesaplanmış olan Yapı yaklaşık maliyetini yansıtacak sınırlar içerisinde kalması için özenli ve dikkatli bir şekilde ve sağlıklı hazırlanması gereklidir. Ayrıca, yapının inşaatında yer alacak tüm imalatların miktarlarının eksiksiz ve doğru biçimde belirlenmiş olması, uygulamada yapının yeterli şekilde denetlenmesini kolaylaştıracaktır.

Keşfe esas olacak kapsamlı metraj çalışmaları, hazırlanan uygulama ve detay projeleri ile teknik şartnameleri doğrultusunda hazırlanır. Hazırlanan metrajlar üzerinden ilgili resmi kurumların yayınladığı birim fiyatlar dikkate alınarak keşfin hazırlanması, birim fiyatları olmayan işlerin piyasa araştırması, fiyat toplaması (proforma) ve/veya birim fiyat analizleri düzenlenir.

12

 Proje Müellifi uygulama ve detay projeleri ile teknik şartnamelerine dayanarak ve yapının nicelik dökümünü metrajını hazırlar ya da hazırlatır.

 Yapının uygulama projelerinin hazırlanmasına katılan inşaat, tesisat ve elektrik mühendisleri ile diğer uzmanların yaptığı kendi işleri ile ilgili metrajların uyumunu sağlar.

 Hazırlanan metrajlar esas alınarak yapının ya da yapıların her biri için ayrı ayrılmak üzere keşifler hazırlanır.

 Metrajlar ve Keşifler yapı bölümleri ve yapı elemanları gruplarına göre ayrı ayrı yapılır.

 Gerekli görüldüğünde keşiflerin hazırlanmasında Çevre ve Şehircilik Bakanlığı Yapı İşleri Genel Müdürlüğü’nün yürürlükte olan birim fiyatları kullanılır.

 Fiyatları Ç.Ş.B.F ya da rayiç bedelleri ile belirlenmemiş imalatların maliyet analizleri ve birim fiyat tarifleri yapılır.

C.4. PROJELENDİRME ÇALIŞMALARINDA C.4.1. MİMARİ PROJELER

C.4.1.1. Hazırlık ve Ön Etüd Çalışmaları İş Aşaması

Hazırlık çalışmaları, Yüklenici olanaklarının, ihtiyaçlarının ve taleplerinin belirlenmesi, imar durumu, kadastro, altyapı-enerji, arsanın doğal ve zemin özelliklerinin saptanması ve gerekli belgelerinin derlenmesi, tasarım ve uygulama aşamalarında izlenecek yol ve uygulanacak çalışma yönteminin kararlaştırılması, tasarım ve uygulama çalışmalarına mimarın yardımcısı olarak katılacak mühendisler ve diğer uzmanların yapacağı çalışmaların ve bunların koordinasyon şeklinin saptanması amacı ile mimar tarafından yapılan çalışmalardır.

 İş dosyası açılması ve İdare tarafından verilen ihtiyaç programının irdelenmesi ve geliştirilmesi,

 İdare tarafından temin edilen idari, hukuki ve teknik belge ve bilgilerin incelenmesi,

 İnşaat yapılacak yerin görülmesi ve incelenmesi (toprak altı ve alt yapı hariç),

 İdarenin karar vermesine yardımcı olacak açıklıkta eskiz çalışmalarının yapılması,

Yüklenici, yukarıdaki inceleme ve etütlerini ön proje şeklinde hazırlayacak ve sunacaktır.

Bu dosyada:

13 - Zemin etüt raporu

- Vaziyet planı, - Yerleşim planı,

- İksa v.b (zemin iyileştirme) planları

- Kat planları ve prensip kesitler, görünüşler, - Mimari açıklama raporu,

- Statik, Makina, Elektrik öneri raporları, - Alan hesapları (gerekirse mahal hesapları),

- Genel maliyet hesabı (ilan edilen m2 Birim Fiyatlarına dayanarak),

- Sözleşme konusu işe ait projenin anlaşılmasına yardımcı olacak üç boyutlu görseller, yer alacaktır.

Hazırlanan dosya İdareye 3 nüsha kağıt çıktı ve CD olarak sunulacaktır.

Mimar, bu aşamada iş sürelerini, sözleşmenin kapsayacağı iş aşamalarını, birlikte çalışılacak mühendis ve diğer uzmanlık alanlarını belirlemiş ve İdareye önermiş olmalıdır.

C.4.1.2. Ön Proje Çalışmaları İş Aşaması

Bu aşamada yapılan tasarlama çalışmaları, kesin veya uygulama projelerinin hazırlanmasına geçilmeden önce, hazırlık ön etüt çalışmalarında belirlenmiş, yorumlanmış ve değerlendirilmiş bilgilerin projede yansıtılması amacını taşır.

Kaynak kaybının önlenmesi, ekonomik, sağlam, güvenli, kullanışlı, çevresi ile uyumlu yapıların gerçekleştirilmesi amacıyla, uygulama projelerinin hazırlanmasına geçilmeden önce hazırlık çalışmaları sırasında belirlenmiş ihtiyaç programının, işlev şemasının, arsa, alt yapı, iklim, kadastro, imar durumu doğal yapı, çevre düzeni, İdare istekleri vb. verilerin ve mimarın aldığı kararların kesinleşmiş olması gerekir. Ön proje çalışmaları, aynı zamanda mimar ile İdare arasında tasarıma yönelik mutabakatların sağlandığı iş aşamasıdır.

Yapılara ait ön projelerde:

-Vaziyet planının hazırlanması,

14

-Yapı/yapıların yerleşme planının hazırlanması, altyapı projelerinin hazırlanması

-Yerleşme planının kadastro sınırları ve imar durumu ilişkisinin ve uygunluğunun sağlanması,

-Arazi doğal-fiziki yapısı ve yol kotu ile yapı ilişkisinin sağlanması,

-Otopark, sığınak, kapıcı, teknik hacimler, teknisyen bölümleri, kablo şaftı bilgilerinin tasarıma yansıtılması,

-İklim verilerinin değerlendirilmesi, iklim özelliklerine göre alınan önlemlerin saptanması, -Çevre yapıların ve doğa özelliklerinin belirlenmesi ve alınan önlemlerin tasarıma yansıtılması,

-Çevre (bahçe) düzenleme ile ilgili bilgilerin tasarıma yansıtılması,

-Yapıda genel olarak kullanılacak malzemelerin belirlenmesi ve özet mahal listesinin hazırlanması,

-Ön proje çalışmaları ile ilgili buraya kadar yazılı bilgileri içeren açıklama raporunun hazırlanması,

-Yapının tüm birbirinden farklı planları, 2 adet kesit ve birbirinden farklı görünüşleri çizilmesi,

-Birbirini tekrarlayan daha ayrıntılı çizimlerinin yapılması, farklı mahallerin tefrişleri gösterilmesi,

Hazırlanan ön proje dosyası İdareye 3 nüsha kağıt çıktı ve CD olarak sunulacaktır. İdarenin onayı alınarak ilgili belediyeler veya Çevre ve Şehircilik Müdürlüğü’nden ön onay alınarak bir sonraki iş aşamasına geçilecektir.

C.4.1.3. Kesin Proje Çalışmaları İş Aşaması:

Ön Proje Çalışmaları, iş aşaması sonunda, bir yapının ön projelerinin tamamlanması ve İdare tarafından kabul edilmesinden sonra uygulama projelerinin hazırlanmasına başlamak için gerekli araştırma, bilgilenme ve etütler tamamlanmış ve ön projelere yansıtılmış olacaktır.

Kesin projeler, onaylanmış ön projelere uygun olarak hazırlanacaktır ve gerçekleştirilecek yapının mimarisi ve yapım tekniği konularında daha ayrıntılı ve kesinleşmiş bilgiler ve etütleri içerecektir. Ön proje çalışmaları sırasında genel olarak değerlendirilen veriler (iklim, coğrafya, hidroloji, jeoloji, geoteknik, alt yapı, çevre düzeni

15

vb.) kesin proje aşamasında ayrıntılı olarak değerlendirilecek ve projeye yansıtılacaktır.

Yapı Yaklaşık Maliyetin belirlenmesinde etkili olacağı için tasarıma ait önemli kararlar bu aşamada neticelendirilecektir.

Kesin projelerde:

- Vaziyet planının hazırlanması,

- Yapı/yapıların yerleşme planının hazırlanması,

- Yerleşme planının kadastro sınırları ve imar durumu ilişkisinin ve uygunluğunun belirlenmesi,

- Arazi doğal-fiziki yapısı ile yol kotu ile yapı ilişkisinin belirlenmesi,

- Arsa/arazi zemin bilgilerinin tasarıma yansıtılması, alınan önlemlerin belirtilmesi,

- Otopark, sığınak, kapıcı, teknik hacim, teknisyen vb. bölümlere ait bilgilerin projede belirtilmesi,

- Elektrik, su, havagazı, doğalgaz, PTT hizmetlerinin temini ile ilgili bilgilerin temin edilerek projeye yansıtılması,

- Mekanik ulaşım donatımı ile ilgili ön bilgilerin temini ve projeye yansıtılması,

- Güvenlik donatımı (paratoner, alarm vb.) ile ilgili bilgilerin temini ve projeye yansıtılması, - İklim verilerinin değerlendirilmesi, iklim özelliklerine göre alınan önlemlerin projede

belirtilmesi,

- Su, ısı ve ses yalıtımları özelliklerinin belirlenmesi,

- Isıtma, soğutma, iklimlendirme, havalandırma prensiplerinin belirlenmesi ve projeye yansıtılması,

- Yangına karşı önlemlerin projeye yansıtılması,

- Engellilerle ilgili düzenlemelerin projeye yansıtılması

- Deprem, rüzgar, özel yük ve sarsıntı etkilerine karşı önlemlerin projeye yansıtılması, - Çevre yapıların ve doğa özelliklerinin belirlenmesi ve alınan önlemlerin projede

belirtilmesi,

- Çevre (bahçe) düzenleme ile ilgili bilgilerin projede belirtilmesi,

- Yapıda kullanılacak malzemelerin belirlenmesi ve mahal listesinin hazırlanması,

- Kesin proje çalışmaları ile ilgili projeyi açıklayıcı raporların ve yardımcı çizimlerin hazırlanması,

16

Hazırlanan Kesin Proje dosyası İdareye 3 nüsha kağıt çıktı ve CD olarak sunulacaktır.

İdarenin onayı alınarak bir sonraki iş aşamasına geçilecektir.

C.4.1.4. Uygulama Projesi İş Aşaması:

Yapının inşa edilebilmesi için, statik projenin yapım özelliklerini ve ölçülerini, yapıda yer alan tüm donatım sistemlerinin yapıyı etkileyen bütün elemanlarını, sistem detaylarının ve imalatlarla ilgili tüm bilgileri ve referansları, montaj özelliklerini içeren, gerekli tüm ölçülerin ve malzemelerin yazıldığı, büro ve şantiyede her türlü imalat aşamasında kullanılabilecek nitelikte ve yeterlilikte, kolayca anlaşılabilecek çizim tekniği ile onaylanmış ön proje ya da kesin projeye uygun olarak uygulama projeleri hazırlanacaktır.

Yapıda yer alan tüm malzemeler, imalatlar, bileşenler, donatımlarla ilgili bilgilerin referans ya da kodlarını içerecektir. İnşaat, tesisat, elektrik mühendisleri ya da diğer teknik uzmanlar tarafından hazırlanmış projelerde yapıyı etkileyen kısımların bilgileri mimari uygulama projesinde şematik olarak gösterilecektir. Mimari uygulama projesi, yapıda kullanılan tüm imalat ve malzemelerin kullanıldığı yerleri, birleşme şekillerini, biçimlerini ve özelliklerini yansıtacaktır. İlgili sistem ve montaj detaylarıyla, imalat detaylarının referanslarını içerecek, imalat pozlarını belirtecektir. Uygulama projesine uygun olarak Mahal Listeleri oluşturulacak ve iki doküman arasında uyuşmazlık olmaması sağlanacaktır.

Mimari uygulama projesi, yangın tahliye projeleri, sistem ve montaj detayları ve imalat detayları iş aşamaları ile birlikte yürütülecek ve aralarında uyuşmazlık olmaması sağlanacaktır.

C.4.1.5. Sistem ve Montaj Detayları İş Aşaması :

Uygulama projesi çalışmaları ile birlikte yürütülecek, uygulama projelerine uygun olarak hazırlanacak, kolayca inşa edilebilmesi için yapının özellik gösterecek ve özen gösterilerek yapılması istenen bölümlerinin, bu bölümlerde kullanılan malzeme ve imalatların açılımları, özellikleri ve birleşme detaylarını, ayrıntılı ölçülerini, detaylarla ilgili tüm referanslarını içerecek, büroda ve şantiyede kullanılabilecek nitelikte ve kolayca anlaşılabilir çizim tekniği ile standartlara uygun olarak hazırlanacaktır. Sistem ve montaj detayları, (cephe, çatı, temel, merdiven, kapı, pencere, ıslak hacimler vb) en az plan, kesit ve görünüş olarak ifade edilecektir.

17 C.4.1.6. İmalat Detayları İş Aşaması

Uygulama projeleri ile birlikte yürütülecek, uygulama projelerine ve sistem ve montaj detaylarına uygun olarak hazırlanacak, yapının, şantiye dışında, atölyelerde, fabrikalarda imal edilerek yerine montajı yapılan, kapılar, pencereler, camekanlar, korkuluklar, prefabrik yapı elemanları, yükseltilmiş döşeme, doğrama madeni aksamı, asma tavanlar, duvar kaplama ve lambri detayları, yapının tefrişi ve mobilyaları ile ilgili malzeme ve imalatlar, vitrifiye elemanları ya da bunlara benzer yapı elemanlarının, imalatlarının yapılabilmesi için ayrıntılı olarak hazırlanacaktır.

İmalat detayları standartlara uygun olarak hazırlanacaktır. İmalatı ilgilendiren malzemelerin değişik noktalardaki şekilleri ve birleşme biçimleri ayrı ayrı gösterilecektir.

Tüm imalat boyutları, malzemeleri, malzeme açılımları, kullanılan malzemelere ait referans numaraları ya da poz no'ları belirtilecektir.

C.4.1.7. Teknik Şartnameler İş Aşaması

Yüklenici tarafından hazırlanan projelerin uygulanması için her türlü bilgiyi içerecektir.

Çizili belgelerde yer alamayacak imalat ve inşaatla ilgili teknik bilgiler, yazılı belgelerle

"Teknik Şartnamelerle verilecektir. Teknik şartnameler, yapıda kullanılan her imalatın bünyesinde yer alan malzemelerin özellikleri, üretim şekli, imalata sokuluş koşulları, imalatında ve montajında özen gösterilecek hususları, işçiliklerin nasıl yapılacağı, hangi toleranslarla hareket edileceği, zayiat miktarları, ölçüm ve deney şekli, söz konusu imalatın diğer imalatlarla ayrılma ve birleşme biçimi, taşıma, yükleme boşaltma, istifleme koşulları, imalatta kullanılacak değişik malzemelerin miktarları vb. gibi hususları belirtecektir.

C.4.1.8. Metraj - Keşif ve Maliyet Analizi İş Aşaması

Yüklenici, İdare ile mutabık kaldığı yaklaşık maliyetin Yapı Maliyet Tavanı (YMT) sınırları içerisinde tamamlanmasına dikkat edecektir. Bu nedenle, yapının metrajı özenli ve dikkatli bir şekilde yapılacak ve keşif belirlenen kriterlere göre hazırlanacaktır.

Ayrıca;

 Yüklenici, hazırladığı uygulama ve detay projeleri ile teknik şartnamelerine dayanarak yapının nicelik dökümünü ve metrajını hazırlayacaktır.

18

 Yapının uygulama projelerinin hazırlanmasına katılan inşaat, tesisat ve elektrik mühendisleri ile diğer uzmanların yaptığı kendi işleri ile ilgili metrajların uyumu sağlanacaktır.

 Hazırlanan metrajlar esas alınarak yapının ya da yapıların her biri için ayrı ayrı olmak üzere Yaklaşık Maliyet Cetvelleri hazırlanacaktır.

 Metrajlar ve keşifler yapı bölümleri ve yapı elemanları guruplarına göre ayrı ayrı yapılacaktır.

 Keşiflerin hazırlanmasında Çevre ve Şehircilik Bakanlığı Yapı İşleri Genel Müdürlüğü'nün yürürlükte olan birim fiyatları ve diğer kurumların birim fiyatları kullanılacaktır.

 Fiyatları Çevre ve Şehircilik Bakanlığı Birim Fiyatları ya da rayiç bedelleri ile belirlenmemiş imalatların maliyet analizleri ve birim fiyat tarifleri yapılacaktır.

C.4.1.9. İhale Belgelerinin Hazırlanması İş Aşaması

Mimar, İdare ile mutabık kaldığı ihale şekline uygun olarak, projelerini hazırladığı yapının inşaatının yüklenici / yapımcılara topyekun ya da kısım kısım ihale edilmesini sağlayacak şekilde ihale belgelerini hazırlayacaktır.

 Özel Teknik Şartnameyi hazırlayacaktır. (projelerle birlikte teklif almak üzere kullanılır)

 Teklif sahiplerinin tekliflerini nasıl hazırlayacaklarını açıklayan "Teklif Alma Şartnamesi"ni hazırlar.

 İhale dosyası, yukarıdaki belgelere ilave olarak uygulama projeleri ve teknik şartnameleri içerecektir.

 Mimar, yukarıdaki belgelerin tümünü düzgün dosyalar içerisinde 3 nüsha kağıt çıktı ve CD olarak İdareye teslim edecektir.

C.4.1.10. Sahada Uygulama İş Aşaması

Temin edilen projelerin uygulanması aşamasında teknik açıdan çıkabilecek sorunlar, tadilatlar vb. durumlarda Yüklenici, İdarenin olurunu alarak gerekli revizyonları yapacak ve İdare onayına sunacaktır.

19

YÜKLENİCİ TARAFINDAN HAZIRLANACAK PROJELERDE UYULMASI GEREKEN ŞARTLAR :

Yüklenici sözleşmesinde aksi bir hüküm olmadığı sürece İdareye onaylatmak ile yükümlü olduğu projeler:

Hazırlık ve Ön Etüd Çalışmaları İş Aşaması:

1/200 veya 1/100 ölçekli mimari eskiz projeleri, 3 boyutlu görseller, statik, makina, elektrik öneri raporlarını içerecek bu aşamada arsa verilerine, ihtiyaç programlarına, teknik şartnamede belirtilen hususlara ve İdare'nin tavsiyelerine göre;

I. Yüklenici tarafından hazırlanacak plankote arsa kotları bakımından tahkik edilerek ve varsa hataları düzeltilerek 1/500 veya 1/200 ölçekli saha tanzimini de içeren vaziyet planı teslim edilecektir.

II. 1/200 veya 1/100 ölçekli Mimari Ön Etüd Projelerini, statik, mekanik ve elektrik ön raporları teslim edilecektir.

III. Ön Etüd Projesini tanıtıcı ve açıklayıcı 3 boyutlu görselleri içeren A1 ve katları fotoblok panolardan oluşan sunumlar teslim edilecektir.

IV. Teslim edilen "Ön Etüd Proje"sinde İdare tarafından değişiklik yapılması istenmesi durumunda öngörülen tadilatlar yapılarak bu aşama yeniden İdare'nin görüşüne sunulacaktır.

V. Arsa ile ilgili veriler (alt yapı ve imar verileri) belli bir ölçek dahilinde kağıda aktarılacaktır. İdare tarafından değişiklik yapılması istenmesi durumunda öngörülen tadilatlar yapılarak bu aşama yeniden teslim edilecektir.

VI. Arsa ile ilgili veriler (alt yapı ve imar verileri) belli bir ölçek dahilinde kağıda aktarılacaktır. Yapılması planlanan tesislerin yararlanacağı kanalizasyon, içme suyu şebekeleri, enerji nakil hatları, PTT hatları, diğer altyapı bilgileri ilgili idarelerden ya da yerinde ölçülerek temin edilecektir. Bina topraklama sistemi hesabına esas olacak zeminin elektrik toprak direncinin yerinde sonda ile tespiti yapılacaktır.

20 Ön Proje Çalışmaları İş Aşaması:

İdare tarafından onaylanan 1/200 veya 1/100 ölçekli "Mimari Ön Etüd Projesi ve Raporlarına" göre;

I. Yüklenici tarafından hazırlanan Plankote üzerine, arsa kotları bakımından tahkik edilerek ve varsa hataları düzeltilerek 1/500 veya 1/200 ölçekli saha tanzimini de içeren vaziyet planı Ön Etüt Projesi aşamasındaki talep edilen revizyonlar da yapılarak İdare'nin onayına sunulacaktır.

II. 1/200 veya 1/100 ölçekli mimari ön etüt projeleri ön proje ve mahal listesi olarak hazırlanacak ve teslim edilecektir.

III. Değişik her tesisata ait sistemi gösteren ve bu sistemlerin diğerlerine tercihini belirten mukayeseleri kapsayan raporlar ve gerekli şemalar hazırlanacaktır.

IV. Bir sonraki safhaya ait proje ve detay miktarı ve ölçeklerini gösteren bir liste hazırlanarak teslim edilecektir.

V. Hazırlanan mimari ön proje aşamasındaki durumu içeren renklendirilmiş çizimler ile iç- dış perspektiflerden ve projeye ait açıklayıcı bilgilerden oluşan A3 ebadında ciltli veya spiralli 4 takım kopya ve CD İdareye teslim edilecektir.

Kesin Proje Çalışmaları İş Aşaması:

İdare tarafından onaylanan 1/200 ölçekli "Mimari Ön Proje ve Raporlarına" göre;

I. 1/200 ölçekli saha tanzimini de kapsayan vaziyet planı,

II. 1/100 ölçekli olarak tekniğine göre çizilmiş planlar, binayı tanımlayacak sayı ve özellikte kesit ve görünüşlerden oluşan mimari proje (yangın kaçış yollarının, yangın merdivenlerinin, acil durum asansörlerinin gösterildiği),

III. 1/100 ölçekli statik ön proje ve hesapları, 1/200 ölçekli temiz su tesisatına ait (kaptaj, isale, depo, şebeke) pis su tesisatına ait şebeke ve deşarjın yola ait güzergahın gösterileceği yeteri kadar kesit ihtiva eden ve boru çaplarının yaklaşık olarak hesaplanacağı vaziyet planı,

Hazırlanan proje ve dökümanlar İdare standartlarına uygun olarak dosyalanarak teslim edilecektir.

21

Uygulama Projesi ile Sistem ve Montaj ve İmalat Detayları Çalışmaları İş Aşaması:

İdare tarafından onaylanan 1/100 ölçekli "Mimari Kesin Proje Aşaması-Raporlarına, Tesisat Proje-Hesaplarına ve Altyapı Projesine" göre;

I. 1/50 ölçekli mimari uygulama projesi hazırlanacaktır.

II. Mimari proje üzerinde kaçış yollarının, yangın merdivenlerinin, acil durum asansörlerinin, yangın dolaplarının, itfaiye su verme ve alma ağızlarının ve yangın pompalarının yerlerinin renkli olarak işaretlendiği yangın tahliye projesi (Binaların Yangından Korunması Hakkında Yönetmeliğe uygun olarak yangın tahliye projesi ve raporu hazırlanacak ve ilgili kuruma onaylatılarak İdare’ye teslim edilecektir), III. 1/20, 1/10, 1/5 ve 1/1 ölçekli mimari detaylar hazırlanacaktır.

IV. Statik, betonarme çelik ve ahşap uygulama proje ve hesapları (kalıp planları 1/50, detay resimleri ise 1/30, 1/20, 1/10, 1/1 ölçeğinde olacaktır) Yürürlükteki şartnamelere uygun olarak düzenlenecek, temiz su, pis su, yol, drenaj, zemin iyileştirmesi ve istinat yapılarına, çevre aydınlatması ve sulaması, arsa içi yolları, açık alanları ve bunlara ait detayları içeren altyapı ve çevre tanzimi projeleri hazırlanacaktır.

V. 1/50 ölçekli tesisat uygulama projeleri, hesapları ve raporları, 1/20, 1/10, 1/1 ölçekli detaylar hazırlanacaktır.

VI. Arsaya ait zemin etüt raporu esas alınarak, kazı sebebiyle gerek inşaat esnasında gerekse bina kullanıma girdikten sonra kazı ve çevre güvenliği açısından gerekli olabilecek her türlü geçici ve kalıcı istinat yapısı projesi hazırlanacaktır.

VII. Vaziyet planında altyapı bağlantıları (elektrik, içme suyu, kanalizasyon, telekom vb.) ile çevre düzenlemesine esas olacak bahçe sulama ve aydınlatma, yağmur suyu drenajına ait ve renkli olarak belirtilmiş ek paftalar hazırlanacaktır.

VIII. OG, ENH, Trafo projeleri hazırlanarak ilgili elektrik kurumlara onaylattırılacaktır.

IX. İlgili doğalgaz kurumlarından (belediye, doğalgaz şirketi vb.) alınan bilgiler doğrultusunda hazırlanan doğalgaz projeleri ilgili kurumlara onaylattırılacaktır.

X. Mimari Sistem Detayları; Mimari uygulama projesi çalışmaları uygulama projeleri standartlarına uygun olarak hazırlanan, yapının kolayca inşa edilebilmesi için özellik gösteren ve özen gösterilerek yapılması istenen bölümlerinin, bu bölümlerde kullanılan malzeme ve imalatların açılımları, özellikleri ve birleşme detaylarını, ayrıntılı ölçülerini, detaylarla ilgili tüm referanslarını içeren, büroda ve şantiyede kullanılabilecek nitelikte

22

ve kolayca anlaşılabilir çizim tekniği ile standartlara uygun olarak hazırlanan projeler İdare onayına sunulacaktır.

XI. İmalat Detayları, Mimari uygulama projelerine ve sistem ve montaj detaylarına uygun olarak hazırlanan, yapının, şantiye dışında, atölyelerde, fabrikalarda imal edilerek yerine montajı yapılan, kapılar, pencereler, yükseltilmiş döşeme, camekanlar, korkuluklar, prefabrik yapı elemanları, doğrama madeni aksamı, asma tavanlar, duvar kaplama ve lambri detayları ile ilgili malzeme ve imalatlar, sağlık döşemi (lavabo, klozet vb.) ya da bunlara benzer yapı elemanlarının, imalatlarının yapılabilmesi için hazırlanan ayrıntılı çizimler İdare onayına sunulacaktır.

İmalat detayları standartlara uygun olarak hazırlanır. İmalatı ilgilendiren malzemelerin değişik noktalardaki şekilleri ve birleşme biçimleri ayrı ayrı gösterilir. Tüm imalat boyutları verilir, malzemeleri yazılır, malzeme açılımları gösterilir, kullanılan malzemelere ait referans numaraları ya da poz no’ları verilir.

XII. Sistem, nokta ve montaj detayları, (cephe, çatı, temel, merdiven, kapı, pencere, ıslak hacimler vb) en az plan, kesit ve görünüş olarak ifade edilir.

Hazırlanan proje ve dökümanlar İdare standartlarına uygun olarak dosyalanarak teslim edilecektir.

Metraj-Keşif, Maliyet Analizi ve Teknik Şartname ile İhale Belgelerinin Hazırlanması İş Aşaması:

Uygulama projelerine göre Yapım İşleri Uygulama Yönetmeliğinin II. bölümünde yer alan 7.8.9.10.11.12. maddeleri doğrultusunda yaklaşık maliyet hazırlanacaktır.

Yaklaşık maliyetin ekine metraj ve fiyat oluşturan unsurlar (keşif) konulacak ve arsalardaki mevcut binaların yıkımına ait metrajlar (mevcutsa) bulunacaktır. Belirtilen yönetmeliğe uygun şekilde pursantaj tablosu ve teknik tarifleri aynı takım içinde hazırlanacaktır.

İdare'nin talep etmesi halinde "Yapım İşleri Uygulama Yönetmeliği"nin 13. maddesi doğrultusunda yaklaşık maliyet güncelleştirilecektir ve bunun için ilave bir ücret ödenmeyecektir.

Yasa gereği Yaklaşık maliyetin gizli olması nedeni ile Yüklenici bu gizliliği korumakla mükelleftir.

23

Hazırlanan dökümanlar İdare standartlarına uygun olarak dosyalanarak teslim edilecektir.

Mimari Proje Hizmeti Kapsamında Hazırlanacak Projeler:

- Vaziyet planı 1/500 ve 1/200

*Korunması gerekli görülen yeşil alan, ağaç, yol, duvar vb. ile arazide mevcut olan tüm yapı elemanlarının cins ve özellikleri, alt yapıya ait tüm bilgiler (kanal, boru, elektrik vb.

vaziyet planında gösterilir.

*Vaziyet planlarında bölgede daha sonra yapılması düşünülen tesislerin de gösterilmesine, yerlerinin ve yaklaşık yapı izlerinin işaretlenmesi ile özelliklerinin belirtilmesine dikkat edilir.

- Vaziyet kesitleri 1/500 ve 1/200

- Tüm kat planları (Tefrişli) 1/100 veya 1/50

- Çatı planları 1/100 veya 1/50

- Kesitler (Her bina için en az 2 adet) 1/100 veya 1/50

- Cepheler (Tüm cepheler) 1/100 veya 1/50

- Sistem ve nokta detayları, montaj detayları Uygun ölçekte - (Plan, kesit, görünüş şeklinde) (1/20 – 1/10 – 1/5 – 1/2 – 1/1) - İmalat detayları Uygun ölçekte- (Plan, kesit, görünüş şeklinde) (Genel olarak 1/1) - Mahal listeleri

- Projenin anlatımına katkıda bulunacak 3 boyutlu resimler (Ayrı ayrı binalardan dış cephe ile, açık alanı anlatacak şekilde)

- İdarenin isteği doğrultusunda hazırlanacak her türlü ilave proje, detay, resim vb.

anlatımlar.

- Mimari projeler ile sıhhi tesisat projelerinin çakıştırıldığı kat planları ---1/100 veya 1/50

- Mimari projeler ile mekanik projelerin çakıştırıldığı kat planları --- 1/100 veya 1/50

- Mimari projeler ile elektrik projelerinin çakıştırıldığı kat planları ---1/100 veya 1/50

24

- Sıhhi tes. ve mek. projelerle, elek. projelerinin çakıştırıldığı kat planları -1/100 veya 1/50

*Yukarıda geçen 1/100 veya 1/50 ölçeği İdarece belirlenecektir.

C.4.2. ÇEVRE TANZİMİ- PEYZAJ PROJELERİ

C.4.2.1. Etüd Çalışmaları İş Aşaması

Kesin gereksinim programlarının alan verilerine dayandırılması ile oluşturulan, hazırlık çalışmaları, işverenin olanaklarının, ihtiyaçlarının ve taleplerinin belirlenmesi, imar durumu, kadastral durum, her tür teknik altyapı-üstyapı (isale hattı, yağmursuyu hattı, elektrik, yangın gibi), alanın doğal ve fiziksel özelliklerinin saptanması, gerekli bilimsel, teknik ve sosyal-kültürel verilerin derlenmesi aşamasıdır. Tasarım ve uygulama aşamalarında izlenecek yol ve yöntem önerileri, yine bu çalışmalarda ilgili mühendislik ve diğer uzmanlık alanları hizmetlerinin saptanması,

Peyzaj Mimarı tarafından yapılan ekonomi ve benzer faktörler bazında karşılaştırmaları da kapsayan; proje alanının niteliğine göre her ölçekte çizilebilecek analizler, şema, grafik, resim, açıklamalar ve raporları ile bu verilere göre düzenlenmiş plan, kesit ve görünüşleri kapsayan proje / etüdleri çalışmalarıdır.

İş aşamaları;

- İş Dosyası açılması ve işverence verilen ihtiyaç programının irdelenmesi, işveren tarafından oluşturulmuş bir ihtiyaç programı yoksa, Peyzaj Mimarı tarafından ihtiyaç programının hazırlanması,

- Tasarımı / Planlanması yapılacak alanda gözlem ve araştırmaların yapılması, - Sorunların ve olanakların tespiti, bunlara ilişkin çözüm önerilerinin oluşturulması, - Doğal ve yasal eşiklerin irdelenmesi, ulaşım ve dolaşım ilişkilerinin tespiti,

- Proje alanında mevcut doğal ve kültürel verilerin tespiti, gerekiyorsa rölöve çalışmaları yapılması / yaptırılması ve planlara işlenmesi,

- İşveren tarafından verilen çeşitli harita, plan, proje ve ilgili yazılı, çizili, sayısal ortam dokümanlarında olası uyumsuzlukların giderilmesi, proje çalışmalarına baz oluşturacak nihai dokümanların oluşturulması,

25

- İdare’ce beklentilerine ve bilimsel temellere oturan, şema, plan, teknik açıklama raporu, sistem kesitleri, öneri bitki listesi ve genel uygulama maliyet çalışmalarıdır.

C.4.2.2. Ön Proje Çalışmaları İş Aşamaları

Bu aşamada yapılan tasarım çalışmaları, etüd aşamasında belirlenmiş, yorumlanmış ve tasarıma ışık tutan değerlendirmelerin, somut proje çalışmalarına dönüştürülmesi amacını taşır.

Proje alanının fiziksel verilerinin değerinde kullanımı (arazi plastiği, doğal / kültürel veriler vb.) ekonomik, kullanışlı, çevreye ve sosyal dokuya duyarlı kullanımların oluşturulması amacıyla, belirlenmiş ihtiyaç programının, işlev şemasının, alan, altyapı, makro-mikro klima, çevre fiziksel özelliklerinin ve özellikli tasarım kararlarının kesinleşmiş durumudur.

İş aşamaları;

- Yeni tarihli halihazır (topografik) haritalar baz alınarak;

- Proje / Planlama alanının sınırları ve yakın çevre ilişkilerinin uygunluğunun, - Bağlı olduğu ilgili yönetmelikler,

- Alanın doğal, fiziki yapısının işlendiği (arazi plastiği-grading), mevcut ve öneri kotların ve/veya konturların (eşyükselti eğrilerinin),

- İklim verilerinin değerlendirilmesine göre düşünülen önlemlerin,

- Alan içi ve yakın çevre yapıların, doğal ve kültürel özelliklerin belirtildiği,

- Araç trafiği, ulaşım ve dolaşımı, servis amaçlı ulaşım, yaya sirkülasyonu ve tasarıma yönelik bütün ulaşım sisteminin yer aldığı,

- İklime, makro ve mikro klimaya uygun, tasarıma yönelik bitkisel kompozisyonun sağlandığı, malzeme ve kullanım isimlerinin yer aldığı; uygun ölçekte hazırlanmış, tasarımı en iyi şekilde anlatacak teknikte ve sunumda “Vaziyet Planı”nın hazırlanması,

- Tasarımı açıklayıcı ve destekleyici siluet, kesit, görünüş ve/veya perspektiflerin hazırlanması,

- Proje alanında kullanımı tasarlanan yapısal ve bitkisel malzemelerin belirlendiği özet listelerin hazırlanması,

- Ön projenin tanımlanmasını içeren ve yapılması düşünülen standart ve özel imalatların, bitkisel materyallerin, teknik ve tasarım özelliklerini açıklayan Ön Proje Raporu’nun hazırlanmasıdır.

26

- Hakim rüzgar, manzara, çizgisel ölçek ve kuzey yönü işaretleri, projelerde aynı yerde gösterilir.

Hazırlanacak tüm proje / planların, ilgili kurumların mevzuatı ile uygunluk içinde olması, teknik çizimlerin ve düşünülen imalatların TSE standartlarında olması gereklidir.

Çalışma ölçeği, özel durumlar hariç 1/1000, 1/500 veya 1/200, tüm alanı içine alacak ve A0 baskı makinelerinden çıktısı alınabilecek pafta boyutu olmalıdır.

C.4.2.3. Uygulama Projeleri İş Aşaması

Projesinin uygulanabilmesi için gerekli tüm verileri ve teknik bilgileri kapsar. Yapısal, bitkisel uygulama özelliklerini ve ölçülerini, yapı ve çevresinde yer alan donanım sistemlerinin projeyi etkileyen bütün elemanlarını, alt yapıya ilişkin tüm verileri, sistem detaylarının uygulamaya yönelik bilgileri ve referansları, kullanılan malzemelerin teknik özelliklerini içeren, büro ve şantiyelerde her türlü yapım ve uygulama aşamalarında kullanılabilecek nitelik ve standartta, anlaşılabilir çizim teknikleri ile hazırlanmış projeler bütünüdür.

Peyzaj Tasarımı (Çevre Düzenleme) Uygulama Projeleri, bir koordinasyon projesidir.

Dolayısıyla projede yer alan tüm işlevler, bileşenler ve donatılar; mimari projelerin zemine oturan kat planları/projeleri, altyapı mühendislik projeleri (içme suyu, atıksu, yağmur suyu, doğalgaz, elektrik ve saha aydınlatması, sulama vb.) ne ilişkin tüm veriler, (hat, rogar, kotları vb.) gibi diğer meslek disiplinleri tarafından hazırlanmış tüm projeler (süperpoze), uygulama projelerine yansıtılır. Süperpoze altyapı projesinin peyzaj mimarı tarafından hazırlanacaktır.

Peyzaj Tasarımı Uygulama Projeleri aynı zamanda, düzenleme alanında yer alan değişik işçiliklerin birbirleriyle olan sorumluluk sınırlarını belirleyen bir belgedir ve maliyetlerin belirlenmesi amacıyla yapılan metraj ve keşiflerin esasını teşkil eder. Ayrıca, Yapısal ve Bitkisel Uygulama Projelerinin teknik raporu hazırlanır.

Çalışma ölçeği, özel durumlar hariç 1/500, 1/200 veya 1/100, tüm alanı içine alacak ve A1 veya A0 pafta katları olacak şekilde ayarlanır.

C.4.2.3.a. Yapısal Peyzaj Uygulama Projeleri

- Yapısal unsurların; mimari üniteler, duvarlar, taşıt/servis/yaya yolları ve bağlantıları, toplanma mekanları, su oyunları, plastik ve/veya sanatsal ögeler, mobilyalar vb.

27

kullanımların, uygulamaya yönelik olarak isimlendirilmesi, kotlandırılması, ölçülendirilmesi ve/veya koordinatların tespiti, listelemesi,

- Tüm yapısal elemanlar, kent ve bahçe mobilyaları ile aydınlatma elemanlarının tasarım sisteminin ve yerlerinin tespiti,

- Arazi biçimlendirme (grading),

- Yüzey drenajının sağlanması (mazgal, rogar vb.) otomatik/manuel sulama, havuz, çeşme, sıhhi tesisat vb. altyapı sistemlerinin üst yapıya yansıyan tüm verileri ile tasarıma ilişkin sistem önerilerini,

- Mahal listeleri, kesitler ve görünüşleri kapsar.

C.4.2.4. Detay Projeleri

Peyzaj Tasarımı (Çevre Düzenleme) Uygulama Projeleri’nde tanımlanan her türlü yapısal-bitkisel donanım ve donatılara ilişkin, yapım ve üretim standartlarına yönelik bilgilerin, tekniğe uygun ölçeklerde çizilmiş, ölçülendirilmiş, gerekli malzeme ve özelliklerinin anlatıldığı projelerdir. Uygulama projelerinde gösterilen detay referansları, hazırlanacak detay projelerinde muhafaza edilir.

Çalışmalar;

- Yapılacak imalatlarla ilgili yoruma imkan tanımayacak yeterli açıklıkta bilgi veren ve imalatın özelliklerini, kullanılacak malzemeler ve içeriklerini, renk ve dokusunu, katmanlarını ve ölçülerini, kotlarını,

- Gerektiğinde, uygulama projelerinde yer alan özellikli tasarımların plan detayları, kesit, görünüş detaylarını,

- İmalata yönelik tüm sistem detaylarını ve açıklamalarını kapsar.

Çalışma ölçeği çizimlerin özelliğine göre, Peyzaj Mimarının önerdiği veya İdare’nin uygun göreceği 1/100 ve 1/1 arasındaki tüm ölçeklerdir.

C.4.3. STATİK-BETONARME PROJELER

Statik-Betonarme projeleri, Çevre ve Şehircilik Bakanlığı Mimarlık ve Mühendislik Hizmetleri Şartnamesi ve İnşaat Mühendisleri Odası Statik-Betonarme Proje Düzenleme Esasları’na göre yapılacaktır. Yükleri ve boyutları farklı olan her eleman, uygun ölçekte ve krokilerle, yükleri, kesit tesirleri, kesit hesapları açık ve kolay kontrol edilebilecek şekilde, düzgün bir sıra halinde hesaplanacaktır.

28

Yüklenici, STATİK BETONARME ve ÇELİK hesaplarını, afet bölgelerinde yapılacak yapılar hakkında yönetmelik (DBYBHY)-2007 ’ye göre yapacaktır. Hesapların başında, hesapların içerdiği konuları ve sayfalarını gösterir bir “içindekiler” kısmı olacaktır. Ayrıca, birinci sayfada, hesaplarda öngörülen yükleri, hesap modelini, kullanılan programları açıklayan bir “Genel Kabuller” kısmı olacaktır.

Şekli ve boyutları belirlenmiş olan yapının, yeterince sağlam olarak inşa edilip proje öngörüleri, ekonomik faktörler ve yapının inşa edileceği zeminin özelliklerinden kaynaklanan etkenler göz önünde tutularak, bina, çelik, beton veya betonarme elemanlarla ya da karma (kombine) olarak tasarlanabilecektir.

Proje çalışmasına başlama aşamasında;

• Yapının inşa edileceği arsanın zemin etüd raporu,

• Rüzgar ve kar yükünün hesabında özellikle dikkate alınması gereken faktörler,

• Yörenin deprem riski ve deprem yönetmeliğinin öngördüğü hesap koşulları.

Sağlanan bu bilgiler ve belgeler göz önünde tutularak yapının taşıyıcı sistemi tasarlanmakta ve yapılan statik hesapların sonuçlarına göre de söz konusu taşıyıcı elemanlar boyutlandırılmaktadır. Sonra da, taşıyıcı sistemi teşkil eden temel kolon, kiriş yada duvar, döşeme (varsa) çatı ve merdiven vb. elemanlar inşa edilmelerine olanak verecek gerekli ayrıntıları içerecek şekilde projelendirilmelidir.

C.4.3.1. Statik Hesaplar

Taşıyıcı eleman boyutlarının belirlenmesi amacıyla yapılan statik hesaplar, projenin bir eki olarak, proje ile birlikte işlem göreceğinden, kolayca izlenip denetlenmelerine olanak verecek bir doküman şeklinde sunulacaktır.

C.4.3.2. Kolon Aplikasyonu

Projede kolonların aks aralıkları, kesit ölçüleri verilerek, kullanılması öngörülen boyuna donatımın çapı ve sayısı, etriye çapı; aynı paftada ekinde ayrıca boyuna donatıların filiz boyu ve toplam boyu, etriye aralıkları, etriye açınımları ve toplam boyları, varsa etriye sıkıştırma bölgelerinin yeri ve sıklaştırma aralığı şematik çizim üzerinde gösterilmelidir.

Kolon kesit ölçüleri 1/20, aks aralıkları 1/50 ölçeğinde çizilerek, donatıların ayrıntılı olarak gösterilmelidir.

29 C.4.3.3. Döşeme Kalıp, Teçhizat Planı

Döşemenin planı görüşünü 1/50 ölçeğinde çizilmeli, ölçüleri ve kodları verilerek kirişler ve üzerinde kesit ölçüleri gösterilmelidir. Duman, havalandırma bacaları ve ışıklık gibi döşemede bırakılması gereken her türlü boşluğun boyutları ve yeri belirtilerek en az iki yönden alınan kesit üzerinde döşeme ve kiriş yükseklikleri gösterilmelidir.

Farklı her döşemenin planı, kalıp planına benzer şekilde çizilmeli, ancak kalıp planından farklı olarak, baca ve benzer boşluklar gösterilmeyip, döşemelerde kullanılması öngörülen donatının çapı, aralığı, büküm mesafeleri kanca boyları ve toplam boyları ayrıntılı olarak verilmelidir.

C.4.3.4. Kiriş Detayları

Kalıp planında adlandırılması yapılmış olan her farklı kirişin detay paftasında, 1/20 ölçeğinde boy ve yeteri sayıda en kesitleri çizilerek, kesitlerde kirişlerin mesnet açıklığı, kesit ölçüsü, kullanılması öngörülen donatılar, kesitlerde ve kesit ve kesit altı açınımlarındaki çapı, sayısı, büyük ve toplam boyu verilerek etriye aralıkları, varsa, sıklaştırma mesafeleri ayrıca belirtilmelidir

C.4.3.5. Betonarme proje paftaları

Taşıyıcı sistem projelerinde yer alacak paftalar, binanın inşaat tarzına göre değişmektedir.

Örneğin, betonarme karkas tarzında inşa edilecek bir binanın -taşıyıcı sistem projesinde aşağıdaki paftalar yer almalıdır.

Betonarme projeler de :

- Döşeme donatı planları 1/50

- Merdivenler 1/20 1/25

- Kolon-kiriş birleşim detayları 1/20

- Temel kalıp-donatı planı 1/20 – 1/25 – 1/50 - Kolon aplikasyon-kesit planları 1/20

- Binalara ait statik hesaplar - Çatı montaj planları - Görünüşler

- Kolon temel ankraj detayları - Temel kirişleri boyuna açılımları - Kolon-kiriş donatı detayları - Bahçe duvarı, tel, çit vb. projeleri

- Alt yapı imalat projeleri (Pis su, temiz su, Telekom, elektrik vb. projeler)

30

- Temel planı 1/50 – 1/20

- Normal katlar kalıp ve donatı planı 1/50 – 1/20 - Çatı taşıyıcı sistem planı 1/50

- Çatı kalıp ve donatı planı 1/50

- Sistem ve nokta detayları Uygun ölçekte,

- Zemin İyileştirme projeleri Uygun ölçekte,

- İksa,Palplaş projelerı Uygun ölçekte,

- Prefabrik Sistem e nokta detay projeleri Uygun ölçekte,

C.4.4. MAKİNA-TESİSAT UYGULAMA PROJELERİ

Projeler, Çevre ve Şehircilik Bakanlığı Mimarlık ve Mühendislik Hizmetleri Şartnamesi ve Makine Mühendisleri Odası Proje Hazırlama Teknik Esasları ve TSE şartlarına uygun olarak hazırlanacaktır.

C.4.4.1. Mekanik Tesisat Projelerinde yer alacak dokümanlar aşağıda sıralanmıştır:

a) Sıhhi Tesisat, (1) Temiz su tesisatı (2) Pis su tesisatı

(3) Yağmur suyu tesisatı (Bina içi ve dışı, teras) (4) Kullanma sıcak su tesisatı

(5) Su deposu ve hidrofor tesisatı (6) Gri su Kazanım sistemleri (7) Bahçe Sulama Tesisatı

b) Isıtma-Soğutma Tesisatı, (1) Kalorifer tesisatı

(2) Brülör tesisatı

(3) Uzaktan ısıtma tesisatı c) Isı Yalıtımı,

(1) Özgül ısı kaybı hesabı (2) Yıllık ısıtma enerjisi hesabı (3) Yoğuşma tablosu

(4) Isı iletim katsayıları hesabı (5) Isı kaybı hesabı

(6) Radyatör hesabı (7) Boru direnç hesabı

d) Otomatik Kontrol tesisatı (Merkezi Mekanik Otomasyon Projesi Hazırlanması) e) Havalandırma tesisatı

f) Otoparklar için CFD (Computional Fluid Dynamic) ile duman kontrol analizi g) Doğal Gaz tesisatı

h) Mutfak tesisatı

i) Mekanik sistemler için Terminal ve merkez ünitelerde Akustik hesaplar ve projesi ve bina

31

dışı mekanik merkezlerde çevresel gürültü ve akustik hesapları (8760 saat analizi)

j) Güneş enerjisi ve yenilenebilir enerji sistemleri ile kısmi kapasite karşılama hesapları ile mekanik sistemin kojenerasyon, trijenerasyon veya C-H&p (Combined Heat and Power ) veya yenilenebilir enerji kaynakları karma kullanım kapasite ve işletme maliyet hesapları k) Yüksek enerji performanslı bina işletme maliyet hesapları

l) Mekanik merkezlerde 3D BIM platformunda mekanik yerleşim projesi

m) Mimari yönetim ile gerçekleştirilecek koordinasyon ile Mimari, İnşaat, Elektirik projeleri ile koordinasyon içeren mekanik koordinasyon projesinin hazırlanması ve sadece asma tavan koordinasyon mekanik sistemler paftalarının hazırlanması

n) Mekanik sistemler için Sismik tahribatı önleme projesi

o) Statik projelerde, mekanik ve rezervasyon projelerinin hazırlanması p) Yangın tesisatı

(1) Yangın dolapları,

(2) Yangın hidrantları tesisatları, (3) Yangın suyu deposu ve tesisatları, (4) Yağmurlama sistemi,

(5) Duman kontrol ve yönetim sistemi, (6) Merdiven basınçlandırma sistemi (7) Gazlı Yangın söndürme Tesisatı

vb. gibi projeler Binaların Yangından Korunması Hakkında Yönetmeliğine, Yangın Söndürme Tesisatı ve Duman Tahliye Projeleri hazırlama esaslarına göre hazırlanacaktır.

g) Asansör projeleri

h) Bahçe sulama sistemi projeleri

i) Teknik Şartnameler (keşifteki her kalem teknik şartnamede tanımlı olmalıdır.) j) Keşif, Metrajlar

C.4.4.2. Proje Yapım Esasları

Proje ölçekleri mimari proje ölçeklerine uygun olacaktır.

İdarenin ihtiyaç duyduğu bina tesisatı ile ilgili olup açıkça yaptırılacağı belirtilmemiş Etüt ve Proje işleri de, bu hizmetlerin kapsamında kabul edilecektir.

Makine tesisatı projeleri (TMMOB) Makine Mühendisleri Odasından alınmış olan

"Serbest Müşavirlik Mühendislik Bürosu Tescil Belgesi" ve "Mekanik Tesisat Uzman Mühendis Belgesi" belgesine sahip firmalar veya kişiler tarafından yapılacaktır.

Firmaların sahip olduğu belgeler projelerin yapıldığı yılda alınmış olacak ve yapılacak tesisatlar büroların uzmanlık/yetki sınıfı kapsamında olacaktır.Projeler aşağıdaki dokümanların en son yayımlanmış nüshaları esas alınmak suretiyle düzenlenecektir.
