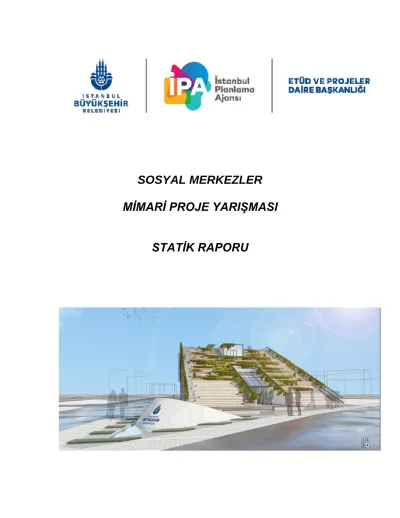

SOSYAL MERKEZLER MİMARİ PROJE YARIŞMASI
STATİK RAPORU
Bina Genel Bilgileri
Sosyal Merkezler Binası genel formları dörtgenlerden oluşmakta olup farklı zemin oturmaları ile sıcaklık değişmelerinin etkileride göz önüne alınarak TBDY2019 3A.3.2 maddesi uyarınca da tek blok olarak planlanmıştır.
Kat yükseklikleri 2. Bodrum katta 4.0 m, 1. Bodrum katta 3.0 m, zemin katta 4.0 m ve diğer normal katlarda 4.0 m yüksekliklerindedir.
Binanın taşıyıcı sistemi betonarme ve çelik sistemler olarak tasarlanmıştır.
Betonarme bölümlerde yatayda kirişsiz 40cm plak sistemlerden (10m yi bulan açıklıklar mevcut) dikeyde ise kolon (Φ60cm-Φ70cm) ve perdelerden (40cm kalınlığında) meydana gelmektedir. Binanın kütüphane girişi kafeterya-fuaye- salon mahalleri üzerindeki çatı kısmında zemin kat geniş açıklıklardan dolayı çelik konstrüksiyon sistemler kullanılması planlanmıştır. Taşıyıcı sistemin düşey ve yatay elemanlarının belirtildiği taşıyıcı sistem şeması aşağıda verilmiştir.
760 820 820 820 820 560
3100
9556301090 1045460950
D40 D40
D40 D40
D40
ÇELİK KONSTRÜKSİYON SİSTEM D40
Kullanılacak Malzemeler ve Yönetmelikler
Bina yüksek nitelikli bir yapı olması nedeni ile Betonarme Betonu olarak C35 sınıfı beton (TSEN206 e uygun), Betonarme Donatı Çeliği olarak da B420c sınıfı donatı (TS706) ve Çelik Konstrüksiyon imalatları için S235-S275 sınıfı çelik malzemeler kullanılması düşünülmüştür.
Binanın taşıyıcı sistemi tasarlanırken gerek betonarme tasarımında gerekse çelik tasarımında aşağıdaki yönetmenlikler ve imar yönetmelikleri kullanılacaktır.
“Deprem Etkisi Altında Binaların Tasarımı için Esaslar”, TBDY 2019, Ankara.
“TS.500, Betonarme Yapıların Hesap ve Yapım Kuralları”, Türk Standartları Enstitüsü, 2000, Ankara
“TS.498, Yapı Elemanlarının Boyutlandırılmasında Alınacak Yüklerin Hesap Değerleri”, Türk Standartları Enstitüsü, 1997, Ankara.
“Celik Yapilarin Tasarim Hesap ve Yapim Esaslari”, ÇYTHYE 2016, Ankara.
“ TS EN 1991-1-4, Yapılar Üzerindeki Etkiler - Bölüm 1-4: Genel Etkiler – Rüzgâr Etkileri (Eurocode 1)”
Zemin ve Deprem Parametreleri
Sosyal Merkezler Binası deprem ve zemin parametreleri aşağıda listelenmiştir.
* Zemin etüd raporuna göre Vs30= 905-961 arasında olmasından dolayı TBDY2019 a göre zemin sınıfı ZB olmaktadır.
* ZB zemin sınıfına ve bina koordinatlarına göre AFAD tarafından hazırlatılan uygulamaya göre DD2 deprem düzeyi için deprem parametreleri aşağıdaki görselde verilmiştir.
* TBDY2019 a göre Belediye ait bina, kütüphane ve sosyal alanlar içermesinden dolayı bina kullanım sınıfı BKS=1 ve Bina önem katsayısı I=1.5 olarak alınmalıdır. Sds değeri 0.75 den büyük olmasından dolayı Deprem Tasarım Sınıfı olarak DTS=1a olmaktadır. Bina yüksekliği rijit bodrum katlardan sonra 16m bulmasından dolayı Bina Yükseklik Sınıfımız BYS=6 olarak belirlenmiştir. Deprem Tasarım Sınıfına göre de Bina Performans Hedefi Kontrollü Hasar Performans Hedefi ve Tasarım Yaklaşımı olarak Dayanıma Göre Tasarım belirlenmiştir.
* Binanın oturacağı alanda yapılan temel sondaj, arazi ve laboratuar çalışmaları sonucunda binanın bulunduğu zemin profilinde üstte 0,30-1,00 metre yapay dolgu, altta ise 30m ye Miltaşı arasev, Arkoz olarak zemin birimleri belirtilmiştir.
Bina Yükleri
Binaya etkiyen ana yükler kendi zati, kaplama ve dışardan gelen yüklerdir. Bu yüklerden kendi zati ağırlıkları dışında kaplama ve duvar gibi yerinden kaldırılmayan yükleri de kapsamaktadır. Diğer hareketli yükler ise binanın kullanım amacından dolayı meydana gelen yüklerdir. Bu yüklerin tümü, Yapı Elemanlarının Boyutlandırılmasında Alınacak Yüklerin Hesap Değerleri hakkındaki yönetmenlik olan TS498’den alınacaktır.
Diğer yandan dıştan gelen ve bu tür yapılarda etkin olan yanal yük olan deprem yükü ise TBDY2019 a göre ve rüzgar yükleri de TS EN 1991-1-4 e göre belirlenip analizlerde dikkate alınacaktır.
Temel Sistemi
Sosyal Merkezler Binası zemin etüd raporu içeriği incelendiğinde temel seviyesinde zemin taşıma gücü değerleri zemin birimi kaya olmasından dolayı 28.91 kg/cm2 (290 t/m2) olarak öngörülmüştür. Yapı genel olarak 2 bodrum kat, zemin kat ve 3 normal kat olmak üzere 6 kat gibi alındığında, böylesi bir betonarme+çelik bina için önceki tecrübelere göre ortalama kat ağırlığı için, 1.50 ton/m² bir kabul edilmiştir. Temelden gelen yük ile birlikte temel altına gelen toplam yük ise en fazla yaklaşık 12.5 ton/m2 (6kat x1.5t/m2 + 0.5m temel dolgu x2.0t/m2 + 1.0mtemel x2.5) olarak hesaplanabilinir. Temel için Jeneral Radye Temel Tipi ve önerilmektedir. Temele gelen yükler ve zemin durumu düşünüldüğünde uygun çözüm olduğu görülmektedir. Yapılan sondajlarda yer altı suyu yüzeyden 3,0-4,5 metre olarak ölçülmüştür. Yer altı su seviyesi problem yaratmasından dolayı, yüzey sularına ve yeraltı sularına karşı temel drenajı ve temel altı ve yanlarını zemin seviyesine kadar bohçalama izolasyon yapılarak önlemler alınmasına gerekmektedir.
69757 ALANIN MEVCUT POTANSİYELİNİN DEĞERLENDİRMESİ
Kurtköy, Aydos Dağı eteklerinde kurulu, özellikle Sabiha Gökçen Havalimanı yapımından sonra birçok konut, otel, avm ye ev sahipliği yapan bir semttir. Yoğun kütlesel talepler ile yapılaşmanın çok olması ve sonucunda yeşilin sürekliliğinin korunamaması üst ölçekte semt için negatif bir etkiye neden olmuştur.
Proje alanı, yoğun konut bölgesi içinde, İmam Hatip Lisesi, Anadolu Lisesi, Ortaokul gibi eğitim yapılarına komşu bir alandadır. Bina kullanıcılarının büyük bölümünü bu gençlerin oluşturacağı düşünülerek, açık alanlarda özellikle yeşil amfide ve yeşil çatıda gençlerin yoğun kullanımına hizmet vermek hedeflenmiştir.
GENEL MİMARİ KARARLAR
Kentten aldığımız TOPRAK PARÇASINI yaşayan yeşil alan olarak KENTE GERİ VERMEK mottosu ile tasarım oluşturulmuştur. Kütle bu konsept çevresinde biçimlenmiş tüm kararlar bu doğrultuda oluşturulmuştur. Arazinin küçüklüğünden kaynaklanan KÜTLE – BOŞLUK –YEŞİL dengesi AMFİ – YEŞİL ÇATI ile sağlanmıştır.
Kütle yerleşimi, Nasrettin Hoca Parkının kreşe hizmetini sağlamak ve alanın kuzey-batısında kesişen yollar ve kent yaklaşımından doğan algı düşünülerek konumlandırılmıştır. Kuzey- batıdaki yolların birleşimi ve kütüphanenin ön meydanı yoğunluk içerisinde geniş bir açık alan olarak kente kazandırılmıştır.
Yapımızın sol tarafındaki merdivenler ve amfi düşey bir bahçe, açık bir okuma alanı, üst kotlarda yer yer koyduğumuz oturmalar terapi ve dinlenme alanları olarak düşünülmüştür.
Zeminden başlayan bahçe en üst kotta yoğun yeşil bir bakı terasına ulaşmaktadır. Düşey meydan ve teras hem çevre gençleri hem de kütüphane kullanıcıları için toplanma-buluşma yeri olan simgesel bir odak noktası olacaktır. Yükseklik olarak hmax verilmese de komşu okullar gibi 4 katta kalıp, tüm araziye yayılmak tercih edilmiştir. Kütle çevresi ile uyumlu, ancak tasarımı ile ön plana çıkacak nitelikte tasarlanmıştır.
Kütüphaneye, etkinlik meydanının tasarlandığı, görece daha işlek olan Onur Sokak’tan girilmektedir. Merdivenlerin altındaki alana kafeterya- fuaye-çok amaçlı salon girişi yerleştirilmiştir.
Kütüphane, +8.00 ve +12.00 kotlarında cephesi tamamen cam giydirme cephe
(açılabilir kanatlı) olarak tasarlanmıştır. Doğal aydınlatma ve doğal havalandırma ile maksimum enerji verimliliği hedeflenmiştir. Cepheler boyunca 1mt. Yatay aralıklı ahşap güneş kırıcılar ile güneşin kontrollü bir şekilde mekanlara dağılımı söz konusudur.+12.00 kotunda bir köprü ile dış merdivenlere (düşey bahçe) bağlanılmaktadır. Kütüphane kullanıcısı ister +0.00 kotundan iç merdiven-asansör ile isterse dış merdivenlerden kütüphaneye ulaşabilmektedir.
Kreş girişi, kütüphanenin tam zıt yönünde, oldukça sakin olan isimsiz bir sokaktan sağlanmıştır.
Çocukların en çok kullanacağı derslik-uyku, yemek salonu gibi alanlar bahçe kotunda tasarlanmış ve tüm alanlardan bahçeye erişimler verilmiştir. Bahçe alanında model trafik lambaları, yaya geçitleri, acil durum hatları gibi günlük hayata adaptasyon eğitim alanı
önerilmiştir. Çocuk oyun alanlarını genişletmek ve ferah ferah oynamalarını sağlamak için alanımıza komşu Nasreddin Hoca Parkı da tasarımımıza dahil edilmiş, aradaki sokak zorunlu durumlarda taşıt trafiğine açılmak üzere kapatılmıştır. Kreş öğrencileri, öğretmenleri eşliğinde öneri park alanımızı da kullanacaklardır. Bu alan sadece kreş öğrencileri için değil çevre sakinlerinin de kullanımına açıktır.
Kreş +4.00 kotunda; bilim sınıfı, çok amaçlı salon ve idare
yer almaktadır. Çok amaçlı salonda yapılacak yemekli etkinlikler için -3.00 kotundaki mutfaktan hizmet alan bir monşarj asansörü mevcuttur. Bu kotta, dersliklerin üstüne denk gelen alanlar için çilek, fesleğen, nane, kiraz domates gibi sebze bahçeleri ve hayvan sevgisi aşılamak için kedi ve tavşan kulübeleri önerilmiştir. Tüm mekanların birbiri ile etkileşim halinde olması için de teneffüs alanı mesh olarak önerilmiş, ara ara hamaklar tasarlanarak çocuklar için eğlenceli alanlar yaratılmaya çalışılmıştır.DOĞAYA SAYGI – EKOLOJİK BİNA
Tüm yapı
engelli erişimine uygun
ve yeşil bina kriterlerine göre düşünülmüştür. Engelli bireyin yardım almadan her birime erişimi mümkündür. Yeşil yapının çevre binalardan bakışa olumlu estetik katkısı yanında, yağmur suyunun depolanıp peyzaj alanlarında kullanılması, gri su kullanımı, doğal aydınlatma-doğal havalandırma ile enerji tasarrufu sağlanması gibi çevreci çözümler binamız için önerilecektir.AÇIK YEŞİL ALANLAR PEYZAJ KARARLAR
Kent bütününde açık yeşil alanların kısıtlı olması yeşilin kütlelerin her alanında kullanılmasını gerektirmektedir. Kentten alınan yeşil alanın kente geri verilmesi konseptinde tasarlanan kütle de yeşil alanlar hem çatıda hem de amfi de yoğun olarak değerlendirilmiş, YEŞİLE – DOĞAYA SAYGI tasarımda ana prensip olarak benimsenmiştir. Tasarlanan kütlede yeşilin iç mekanda ve kütlenin her alanına sokulması sağlanmıştır. Kütle yerleşiminde kütüphane girişi kesişen yollarla bütünleşerek MEYDAN oluşturma kaygısı ile düzenlenmiş, binanın çevreden algılanması açısından da en önemli yaklaşım alanı olarak biçimlendirilmiştir. Kütle çevresinde üstüne basılabilen çim derzli döşemelerle yeşilin her alanda hissedilmesi hedeflenmiş bu karar tüm alana yayılmıştır.
Kreş çevresinde kalan kısıtlı peyzaj alanları iç mekanda tasarlanan EĞİTİM – OYUN PLATFORMALARINI destekleyici, yer yer yeşil dokuyu içine alan ancak eğitim gören çocuklara hem keyifli hem de eğitici mekanlar oluşturularak tasarlanmıştır. Kreş çevresinde çocukları hayata hazırlayıcı, trafik kurallarını öğreten ve ambulans, itfaiye, orman yangını vs. gibi acil durumlarda başvurulacak kurumların bilinçlerinin oluşturulabilmesi eğlenceli oyun alanları ile hem eğitim hem oyun alanları oluşturmak hedeflenmiştir. Yarışma alanının doğusunda kalan NASRETTİN HOCA PARKI çalışma alanında yeterli olmayan açık alan gereksinimini karşılayacak artı bir değer olarak nitelendirilmiş ve tasarımda alana katma çabası ile tekrar düzenlenmiştir.
Park ile kreş binası arasında kalan taşıt yolu olarak tanımlı alanın genel trafiği de etkilemeyecek
nitelikte parka yaya bağlantısını güçlendirmek amacıyla ZORUNLU DURUMLARDA TRAFİĞE AÇILMAK koşuluyla yaya sirkülasyonuna katılacak şekilde düzenlenmiştir. Parkın kreşe katkısı göz ardı edilemeyecek niteliktedir.
Tasarlanan kütlenin çatısı adeta minimalize edilmiş bir park olarak değerlendirilmiş , yeşili ve pasif rekreasyon alanları çatıda kullanıcıların hizmetine sunulmuştur. Çatıda ahşabın sıcaklığı ile yeşilin buluşması sağlanarak çatı GÖK PARK olarak tasarlanmıştır. Yeşilin, kütle etrafında oluşturulan yeşilden başlayarak zeminden, amfide oluşturulan yeşil ile çatıya akışı, çatıda bir park konseptinde yayılımı sağlamış, kentten kütle ile alınan yeşil dokunun kente tekrar kazandırılması hedeflenmiştir.
