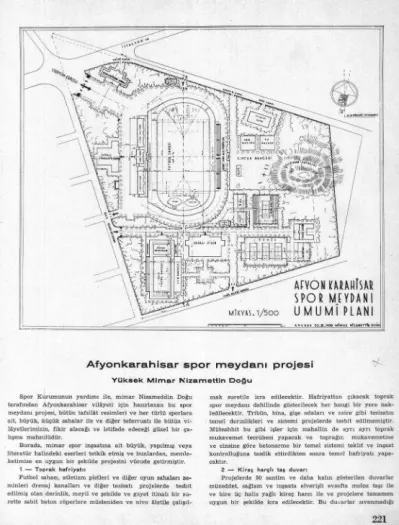

A f y o n k a r a h i s a r s p o r m e y d a n ı projesi
Y ü k s e k M i m a r K i z a m e t t i n D o ğ u Spor Kurumunun yardımı ile, mimar Nizameddin Doğu
tarafından Afyonkarahisar vilâyeti için hazırlanan bu spor meydanı projesi, bütün tafsilât resimleri ve her türlü sporlara ait, büyük, küçük sahalar ile ve diğer teferruatı ile bütün vi-lâyetlerimizin, fikir alacağı ve istifade edeceği güzel bir ça-lışma mahsulüdür.
Burada, mimar spor inşaatına ait büyük, yapılmış veya literatür halindeki eserleri tetkik etmiş ve bunlardan, memle-ketimize en uygun bir şekilde projesini vücude getirmiştir.
1 — Toprak hafriyatı:
Futbol sahası, atletizm pistleri ve diğer oyun sahaları ze-minleri drenaj kanalları ve diğer tesisatı projelerde tesbit edilmiş olan derinlik, meyil ve şekilde ve gayet itinalı bir su-rette sabit beton röperlere müsteniden ve nivo âletile
çalışıl-mak suretile icra edilecektir. Hafriyattan çıkacak toprak spor meydanı dahilinde gösterilecek her hangi bir yere nak-ledilecektir. Tribün, bina, gişe odaları ve saire gibi tesisatın temel derinlikleri ve sistemi projelerde tesbit edilmemiştir. Müteahhit bu gibi işler için mahallin de ayrı ayrı toprak mukavemet tecrübesi yapacak ve toprağın mukavemetine ve cinsine göre betonarme bir temel sistemi teklif ve inşaat kontrolluğuna tasdik ettirdikten sonra temel hafriyatı
yapa-2 — Kireç harçlı taş duvar:
takdirde yüzlerine çimento harcile gayet itinalı temiz ve ka-bartmalı derz yapılacaktır. Kullanılacak taşların nümunesi inşaat kontroluna tasdik ettirilmiş olacaktır.
3 — Temel betonarmesi:
Müteahhit bilûmum temeller için toprak mukavemetine gö-re hesap edilmiş bir betonarme temel projesi tanzim edegö-rek bü-tün tafsilât ve hesabatile birlikte üç nüsha olarak berayı tas-dik inşaat kontrolluğuna tevdi edecektir.
Müteahhit temel betonarmesi için teklifinde bir vahit fiat teklif edecektir. Musaddak temel projesindeki betonarme bedeli bu vahit fiat üzerinden hesap edilecektir. Metraj cet-velinde betonarme kolonlar -0.17 seviyesine kadar hesap
edil-miş olup temele kadar olan kısmın bedeli ayrıca vahit fiat üzerinden tediye edilecektir. Betonarme işlerinde yalnız Yu-nus marka sun'l Portland çimentosu kullanılacaktır. Müteah-hit çimento ve diğer rutubetten müteesir olacak malzeme için inşaat mahallinde mahfuz barakalar inşa etmeye mecburdur. Betonarme temellerin mihverleri ve demirleri inşaat kontro-luna gösterilip muayene ettirilerek beton dökülmesi için tah-rirî müsaadesi alınacaktır.
4 — Ta§ duvarlarda adî beton hatıl:
ve on santim irtifaında olmak üzere 250 dozajlı bir adî be-ton hatıl atılacaktır. Yüzleri çimento derz olacak olan du-varlarda bu hatıllar duvar yüzlerinden ikişer santim dışarı taşmış olacak ve üzeri derz harcile muntazam bir şekilde sıvanacaktır.
5 — Betonarme isleri:
Betonarme işleri için evvelâ müteahhit tarafından mu-fassal bir proje ve hesap tanzim edilerek üç nüsha olarak berayı tasdik inşaat kontrolluğuna tevdi edilecektir. Bu pro-jeler tasdik edilmeden evvel hiç bir betonarme inşaat yapı-lamaz. Betonarme işlerinde kullanılacak malzeme lâzımgelen fennî evsafı tamamen haiz bulunacak ve inşaat kontrolü ta-rafından kabul edilmiş olacaktır. Beton dökülürken ve kalıp-lar sökülürken daima inşaat kontrolünün tahriri müsaadesi alınacaktır. Betonarme inşaatta yalnız YUNUS marka sun'î portland çimentosu kullanılabilir.
6 — Tuğla duvarlar:
Projelerde 23 ve 35 santim kalınlığında gösterilmiş olan duvarlar, gayet iyi pişmiş ve fennî evsafda birinci mal tuğla ile bire üç halis yağlı kireç harcı ile icra olunacaktır. Du-var işlenirken tuğla sıralarının ufkî olmasına ve duDu-varın şa-kuliyetine itina edilecektir. Tuğla sıraları arasında takriben bir santimden fazla derz olmayacaktır. Köşelerde bağlantılar tamamen fennî usulünde örülecektir. Kullanılacak tuğla nü-munesini inşaat kontrolü tasdik edecektir. Tuğla duvarların betonarme aksam ile irtibatlarında çimento harcı
kullanıla-7 — Yarım tuğla duvarlar:
Projelerde II santim kalınlığında gösterilmiş olan duvar-lar yukarıki maddede yazılı cinste tuğla ile ve bire üç nis-betinde halkiş çimento harcile işlenecektir. Bilûmum tuğla duvarlara kapı ve pencerelerin raptı için icabeden mikdarda
katranlanmış takozlar vazedilecektir. Takozlar üzerine sıva gelmemesine dikkat edilecektir.
8 — Çimento şap döşemeler:
Bu döşemeler ya betonarme hurdi üzerine veya adî be-ton üzerine yapılacaktır. Her iki şekilde de şap 600 dozajda ve üç santim kalınlığında olacaktır. Adî beton döşeme şek-linde zemin icabeden derinlikte kazılıp tesviye edildikten sonra güzelce sulanıp tokmaklanacak ve onun üzerine yirmi santim irtifaında gayet itinalı bir şekilde blokaj yapılacak ve onun üzerine de on santim irtifaında ve 200 dozajlı bir adî beton tabakası vazedilecektir. Bu beton tabakası iyice tasallüp ettikten sonra üzerine 600 dozajlı ve üç santim kalınlığında gayet düzgün perdahlı ve hiçbir ârızasız çimento şap yapı-lacaktır. Bu gibi döşemelerin duvarlarına aynı çimento har-cile on santim irtifaında ve duvar sıva sathından bir santim çıkıntılı olarak süpürgelik yapılacaktır.
9 — ilâçlı çimento şap:
Bu nevi şap yağmura maruz olup su geçmemesi matlup olan betonarme döşeme üzerine yapılacaktır. Bu şap 600 do-zajında olacak ve terkibine TRİCOSAL veya o ayarda bir malzeme karıştırılrak su geçirmez bir hale getirilecektir. Bu har betonarme hurdi üzerine en az yüzde meylinde ve üç santim kalınlığında olmak üzere vazedilecektir. Bilhassa tri-bünlerin üst döşemelerine vazedilecektir. Bütün girinti ve çıkıntı köşeler iki santim nısıf kutrunda yuvarlak olacaktır. Bu gibi duvarların döşemelerine ayni harçla on santim irti-faında ve duvar sıva sathından bir santim çıkıntılı olmak üzere süpürgelik yapılacaktır.
10 — Tabii taş kaldırımlar:
< n m
«m, fes 5 S
m m
muntazam yontulmuş olarak trotuvar döşemesi yapılacaktır. Bunun için zemin icabeden seviyede kazılıp güzelce tokmak-landıktan sonra yirmi santim irtifaında çakıllı kum döşenecek ve onun üzerine trotuvar taşları altta hiç boşluk kalmıyacak şekilde terazi ile ve gayet düzgün bir şekilde döşenecek ve taşların faslı müştereklerine çimento harcile derz yapılacaktır.
11 — Çimen oyun sahalar.:
Stadyum dahilinde futbol sahası ile diğer sahaların pist halinde yapılmıyan kısımları çimen yetişecek şekilde ve sa-ha plân ve maktaları mucibince tanzim edilecektir. Bunun için zemin evvelâ icap eden derinlikte kazılıp drenaj kanal-ları ve meyilleri açılıp tanzim edildikten sonra yirmi san-tim irtifaında iri çakıl veya kırma taş döşenecek ve onun üzerine taşları ayıklanmış temiz ve mütecanis ve çimen bes-lemeye müsait otuz santim irtifaında ana toprak döşenecektir. Bunun üzerine Türk Spor Kurumu Merkezinden alınacak formüle göre çim tohumu ekilip çayır yetiştirilecek ve bu çayır yine T. S. K. nun direktifi dairesinde muvakkat kabule kadar müteahhit tarafından bakılıp muhafaza edilecektir.
12 — Pistler:
Futbol sahası etrafındaki koşu pisti ile uzun atlama, sı-rıkla atlama, yüksek atlama, gülle atma, disk ve cirit atma pistleri aynı cinste olmak üzere proje ve tafsilât resimle-rine ve bu resimlerde yazılı halitalara tamamen uygun
ola-rak ve gayet titiz ve itinalı bir şekilde tanzim edileceklerdir. Tafsilât resimlerinde gösterilmiş olan ahşap aksam ve demir çenberler resimlere tamamen uygun bir şekilde hazırlanıp yerlerine vazedilecektir.
Pistlerin inşasından evvel drenaj işleri tamamen bitmiş ve tanzim edilmiş olmalıdır. Müteahhit gerek pistler üzerin-deki ve gerek futbol sahası ve diğer çayır aksam üzerinüzerin-deki kireçle çizilecek çizgileri plânlardaki ölçülere tamamen uy-gun olarak gayet hassas bir şekilde bir defaya mahsus ol-mak üzere çizecek ve noksansız bir halde teslim edecektir.
13 — İhata duvarları:
Spor meydanı 1/500 mikyaslı umumî vaziyet plânında gösterilen şekilde tamamen ihata duvarları ile çevrilecektir. Bu duvarlar tam kârgir ve demir parmaklıklı kârgir olmak üzere iki tipten ibaret olacaktır. Vaziyet plânında tek kalın siyah çizgi ile gösterilen duvarlar tam kârgir ve ince çift çizgi ile gösterilen duvarlar demir parmaklıklı kârgir ola-caktır. Her iki tip 1/20 mikyaslı tafsilât plânına tamamen uygun olarak inşa edilecektir. Demir aksam beyaz renkte üç kat halis yağlı boya ile boyanacaktır. Kârgir duvar yüz-lerine halis çimento harcile kabartmalı şekilde derz. yapıla-caktır. ihata duvarlarında her otuz metrede bir Dilatasiyon derzi bırakılacaktır, ihata duvarı tafsilât plânında temel vazi-yeti tesbit olunmuş ise de icap ettiği takdirde müteahhit fen-» I Y O I U M I I U I S fen-» O I M I I M d . ' S I M O fen-» 11111(1 SINIF t l H U 11BI BUN
nî ve mücbir bir sebeple başka bir vaziyet teklif edecektir. Bu takdirde aradaki fark nazarı itibara alınacaktır.
14 — Drenaj isleri:
Stadyum dahilindeki futbol ve atletizm sahaları zeminine projelerde gösterilmiş olan şekilde drenaj yapılacaktır. Bunun için müteahhit mufassal ve mahalline uygun bir drenaj tf-şilât plânı yaparak inşaat kontrolluğuna tasdik ettirilecektir. Drenaj işleri iki tipte olacaktır. Biri kârgir kapaklı toprak kanal tipi diğeri çimento künklü kanal tipi olacaktır, her iki tipin tatbik edileceği yerler projelerde gösterildiği şekilde dre-naj kanalları nihayet iki betondan su toplama bacasmda bir-leşecektir. Drenaj suları bu toplama bacasından umumî va-ziyet plânında gösterilmiş olan sarnıçlara çimento künk
bo-rularla sevkedilecektir. Müteahhit bu sarnıçlar için bir tek-lif projesi verecektir. Bu sarnıçlar tahtezzemin betonarme bir su deposu ile üzerinde bir pompa dairesinden ibaret olacak-tır. Bu pompa dairesine elektrik motörlü bir emme basma tulumba vazedilecektir. Bu pompa sayesinde drenajdan ge-len sularla tekrar çayır sulanacaktır. Gerek pompa ve gerek sarnıç lâzımgelen vüs'atte hesap edilecektir. Birinci sınıf açık ve kapalı tribünlerin yağmur suları demir dökme borularla çimento künk drenaj kanalına raptedilecektir. Müteahhit bü-tün drenaj tesisatını mükemmel işler bir halde teslim et-mekle mükelleftir.
15 — Tel parmaklık:
parmak-Yüzme havuzu ve atlama kulasi lık çevrilecektir, bu tafsilât resminde gösterildiği şekilde
be-ton bir kaide üzerine bir buçuk metrede bir 50 milimetrelik korniyerden yapılmış direklere ve bu direkler arasına geril-miş dört sıra 5 milimetrelik galvanizli tellere 2.5 milimetrelik galvanizli çelik telden yapılmış ve 50 milimetrelik main şek-linde taksimatlı düz griyyaj teli vazedilmek suretile yapıla-caktır. Kullanılacak tel kafesin nümunesi kı.ntrola tasdik etti-rilecektir. Demir dikmeler üç kat yağlı boya ile boyanacak-tır. Bu tel parmaklık üzerinde birinci sııııf kapalı tribünün önünden sahaya çıkmak için çift kanatlı bir kapı yapıla-caktır. Bu kapı dahi demir köşebentlerden yapılacak ve par-maklık teli ile kaplanacaktır. Kapının demir aksamı boya-nacak ve inşaat kontrolünün kabul edeceği bir kilit takıla-caktır, diğer menteşe ve sürleri gayet sağlam olacaktır.
16 — Beton bordürler:
Stadyum dahilinde 400 metrelik koşu pistini diğer kısım-lardan ayırmak için projede gösterilen şekilde ve on san-tim kalınlığında beton bordürler 250 dozajında olarak yapıla-cak ve üzeri yuvarlak şekilde çimento harçla sıvanayapıla-caktır.
17 — Futbol kaleleri:
Yüzme havuzu 18 — Oturma sıraları:
Birinci ve ikinci sınıf betonarme tribünlerin kenarlarına projede gösterilen şekilde gürgen ağacından oturma sıra-ları yapılacak ve beyaz renkte üç kat yağlı boya ile bo-yanacaktır. Oturma sıraları zemine bir metrede bir lama demirleri ile raptedilmiş olacaktır. Ahşap parçalar bu lama-lara gömme cıvata ile tesbit edilecektir. Demir aksam dahi üç kat yağlı boya ile boyanacaktır.
19 — Tribün parmaklıkları:
Tribünlerin önlerine tafsilât resmi mucibince demir bo-rudan parmaklık imal ve vazedilecektir. Tribün merdiven-lerine de aynı parmaklık vazedilecektir. Bütün irtibat
kay-kesim ve plflnı
nak ile olacaktır. Bütün demir aksam arzu edilecek renkte üç kat yağlı boya ile boyanacaktır.
20 — Pencereler:
kontrolluğuna tasdik ettirilecektir. Pencereler cermen siste-minde olacak, kanat ve kasaların genişlikleri tafsilât resmine göre ve kalınlıkları temiz 4.5 santim olacaktır. Pencerelerin dış denizlikleri tafsilât resmine göre 12 No. çinko ile kap-lancaktır.
21 — Dahilî kapılar:
Dahilî kapılar verilecek tafsilât resmine tamamen uygun olmak suretile ve 4.5 santim kalınlığında çam ağacından çer-çeve üzerine iki taraflı 6 m/m lik kontrplak kaplı olarak ya-pılacaktır. Kapular her iki cihetten üç kat yağlı boya ile bo-yanacaktır. Kapulara birinci mal sağlam pirinç kapu kolu ve aynası ve sağlm cermen menteşe takılacaktır. Aptesane ka-pılarına serbest meşgul işaretli kapı kolu takılacaktır. Kul-lanılacak takımların nümuneleri kontrol mimarına tasdik et-tirilecektir.
22 — Haricî ahşap camlı kapılar:
Haricî ahşap camlı kapılar verilecek tafsilât resmine ta-mamen uygun olmak üzere çıralı çamdan imal edilecektir. Bu kapılara 4 m/m lik şeffaf cam takılacaktır. Kapılar 4.5 santim temiz kalınlıkta olacak ve camlar macunsuz olarak çıta ile takılacaktır. Kapılara birinci mal uzun model kapu kolu ve YALE marka kilit takılacaktır. Kullanılacak takım-ların nümunelerini inşaat kontrolü tasdik edecektir.
23 — Demir parmaklık kapılar:
Spor meydanının methal kapuları ile stadyum giriş ka-puları demir parmaklık kapu şeklinde yapılacaktır. Bu kapu-lar verilecek tafsilât resimlerine göre tamamen uygun okapu-larak demirden olarak yapılacak ve üç kat yağlı boya ile boyana-caktır. Bu kapular üstten kârgir ayaklara tutturulacak ve alttan zemine istinat ederek mil ile bilyalı yatak üzerinde iş-leyecektir. Kapuların orta kısımlarına sağlam ve hususî bir zincirle YALE marka gayet sağlam bir asma kilit vazedilecek-tir. Kilit ve zincirin nümunesini inşaat kontrolü intihap ede-cektir. Kapular dima dışarı açılır vaziyette takılacaktır.
24 — Gişe pencereleri ve ön demirleri:
Stadyum ve havuzlar kapusu gişelerinde gişe
pencerele-rine demir köşebent çerçeve ile tek kanatlı bir pencere ya-pilacak ve onun önüne de yine demir köşebent çerçeve üze-rine geçirilmiş kalın ve sağlam griyyaj teli ile parmaklık ya-pılacaktır. Gerek cam pencerenin ve gerek tel kafesin orta ve aşağı kısımlarında 30/50 eb'adında küçük birer kanat pen-cereleri bulunacak ve bunlar içerden mandalla kapatılacak-tır. Bu işler verilecek tafsilât resimlerine tamamen uygun olmak üzere icra edilecektir. Gişe pencerelerinin iç ve dış önlerine mozaikten bir raf yapılacaktır. Gişelerin önüne re-sim mucibince 70 m/m demir borudan bir turnike köprüsü yapılacaktır. Bütün demir aksam üç kat halis yağlı boya ile boyanacaktır.
25 — Sun'î taş sıva işleri:
Sun'î taş sıva ile yapılacak kısımlar metraj ve keşif cet-velinde zikredilmemiştir. Bu sıva için evvelâ 1/3 nisbetinde halis çimento harcile bir astar sıvası yapılacaktır. Astar sıvası parmak tazyikine mukavemet edecek derecede kuruyup sertleştikten sonra üzerine yüzleme sıvası vurulacaktır. Bu sıva iki kısım mermer pirinci ve bir kısım çimentodan mürekkep olacak ve taş kıvamında kuruyup sertleştikten sonra taşçı usulünde dişli çekiç veya kalemle taraklanacaktır.
26 — Tirfil perdahlı cephe sıvası:
Spor meydanı dahilinde inşa edilecek tribün ve sair bi-naların cepheleri umumiyetle tirfil perdahl. sıva ile sıvana-caktır. Bunun için evvelâ iki kısım çimento bir kısım kireç ve altı kısım kumdan mürekkep bir harçla astar sıvası vuru-lacak ve bu sıva parmak tazyikine mukavemet edecek de-recede sertleştikten sonra üzerine iki kısım çimento bir kısım kireç iki kısım mermer tozu ve dört kısım ince elenmiş kum-dan mürekkep harçla yüzleme sıvası yapılacak ve bu sıva kuruduktan sonra üzeri tel fırça ile uğulup perdah
edile-27 — Dahilî duvar sıvası:
as-tar sıvası vurulacak ve bu sıva iyice kuruduktan sonra üze-rine yine bire iki buçuk süzme yağlı kireç ve ince elenmiş kum harcile alafranga mala perdahlı yüzleme sıvası vuru-lacaktır. Sıvanmış satıhlar gayet düzgün perdah edilmiş ola-caktır. Bilûmum girinti ve çıkıntı köşeler yuvarlak olacak-tır. Tavan sıvaları da aynı şekilde olacak, yalnız yarı çimen-to yarı kireçle yapılacaktır. Bu sıvalar iyice kuruduktan son-ra üzerine arzu edilen renkte üç kat tutkallı kireç badana vurulacaktır. Tavan badanası umumiyetle beyaz olacağına göre tavandan aşağı otuz santimde koyu renkli bir fileto çe-kilerek duvar badanasile birleştirilecektir.
28 — Duvarlarda fayans kaplaması:
Bilûmum aptesane lavabo ve duş mahallerinin duvarla-rına 1.5 metre irtifaında beyaz renkli ve 6 m / m kalınlığın-da birinci mal fayans kaplanacaktır. Bilûmum köşelere hu-susî yuvarlak parçalar ve enst sıraya da bir kenarı yuvarlak terminezon parçaları vazedilecektir. Kullanılacak fayans nü-munesi inşaat kontroluna tasdik ettirilecektir.
29 — Kum havuzları:
Stadyum dahilinde projelerde gösterilen uzun atlama ve yüksek atlama havuzlarına pist seviyesine kadar ince elen-miş temiz ve taşsız kum doldurulacaktır.
30 — Harpuştalar:
Tribünlerde korkuluk duvarları ve ihata duvarları üzeri-ne 200 dozaj ibda beton harpuşta yapılacak ve ihata duvarla-rında çimento harcile ve tribün korkuluk duvarladuvarla-rında M. 25 mucibince sun'î taş sıva ile sıvanacaktır.
31 — Sıhhî tesisat:
Projelerde gösterilen mahallere yine projelerde gösteri-len mikdarda alaturka fayans aptesane, fayans lavabo maa 50/35 kristal ayna ve nikel sifon, fayans pisuvar icabeden ni-kel musluklarlarile beraber itinalı bir şekilde tesis edilecek-tir. Lavabolar 45/65 eb'admda olacak ve emaye konsollarla duvara tesbit edileceklerdir. Birinci mevki açık tribün altın-da soyunma mahallindeki duş mahallerinde iki adet duş ter-tibatı tesis edilecektir. Bunların yanında bir bakır termosifon
tesis edilecek ve her iki duşa aynı zamanda sıcak su vecek tertibat ve kabiliyette olacaktır. Aptesanelere dökme re-zervuar vazedilecektir.
32 — Temiz su tesisatı:
Tesis olunacak bilûmum aptesane, lavabo, pisuvar ve duş mahallerine en az yarımşar parmak su tevzi edecek ka-biliyette temiz su tesisatı galvanizli demir borularla mer'î bir şekilde tesis edilecek ve üzeri aleminyüm boyasile boyanacak-tır. Bu işler için müteahhit bir tesisat projesi tanzim ederek inşaat kontrolluğuna tasdik ettirilecektir. Eütün tesisat mü-kemmel bir halde ve işler vaziyette teslim edilecektir. Stad-yum dahilindeki çimen sahaları sulamak için Ankara yeni stadyumundaki şekilde sulama tertibatı yapılacaktır. Müte-ahhit bu iş için ayrıca bir proje ve fiat teklifi yapacaktır. Bütün bu tesisata her hangi haricî bir suyun getirilip bağ-lanması müteahhide ait değildir.
33 — Merdiven basamakları:
Bilûmum merdiven basamakları Betonarme bir hurdi üze-rine yerinde dökülmüş betondan yapılacak ve üzeri döşeme-sinin cinsindeki çimento şapla sıvanacaktır. Yalnız zemin kat-larındaki tek basamaklar o kısmın döşemesi gibi inşa edi-leceklerdir.
34 — Kanalizasyon işleri:
va-Tenis, voleybol ve bssketbol zedilerek kanalizasyon hattına raptedilecektir. Bu işler için müteahhit bir tesisat projesi tanzim ederek inşaat kontrolu-na tasdik ettirecektir.
35 — Bayrak direkleri:
Projelerde gösterilen mahallere verilecek tafsilât res-mine göre demir borudan bayrak direkleri imal ve hususî de-mir kenetlerle mahalline vazedilecektir. Bunlar beyaz renk-te üç kat yağlı boya ile boyanacaklardır.
36 — Baca isleri:
Bacalar projelere ve inşaat kontrolünün direktiflerine uy-gun olarak inşa edilecek ve içerleri gayet düzgün ve pürüz-süz olacaktır. Alttan ve üstten temizleme ve baca deliği ka-pakları vazedilecektir.
37 — İşçilik ve malzeme:
Bilûmum inşaat gayet temiz ve fennî bir surette ve Na-fıa İşleri Genel şartnamesine uygun olarak ve en birinci ve fennî evsafı haiz malzeme ile icra edilecektir.
38 — Açık yüzme havuzu ve müştemilâtı inşası: Spor meydanı dahilinde inşa edilecek yüzme havuzu ve-rilecek projelere ve işbu fennî şartname maddelerine tama-men uygun olarak inşa edilecektir.
3 — Havuz izolasiyonu:
Tamamen betonarme olarak inşa edilecek olan havuz dö-şeme ve yan duvarları altına ve arkasına aşağıdaki şekilde izolasiyonlu bir taban yapılacaktır. Bunun için zemin evvelâ güzelce tesviye edilip tokmaklandıktan sonra üzerine yirmi santim irtifamda Sikalı ve 325 dozajlı bir beton vazedilecek ve bunun üzerine 2 S ve 30 kiloluk iki kat Rüberoid veya em-sali cinsten karton bitüme hususî sıcak macunu ile yapıştırı-lacak ve onun üzerine de 5 santim irtifaında 150 dozajlı bir muhafaza betonu tabakası vazedilecek ve ancak bundan son-ra havuz betonarmesi gelecektir.
49 — Havuz döşeme ve duvarları:
Havuz döşemesi ve duvarları tamamil<: betonarme ola-rak inşa edilecektir. Döşeme kirişleri aşağı doğru bir radye jeneral olarak hesap edilecektir. Duvarlar ise betonarme is-tinat duvarı olarak hesap edilecek ve gerek duvar ve gerek döşemenin hesabında havuzun dolu ve boş olması halleri ve mahallî toprak vaziyeti nazarı itibara alınacaktır. Bu işler için müteahhit mahallinde icabeden toprak tecrübelerini ya-pıp inşaat kontrolü ile birlikte toprak şev zaviyelerini ve em-niyet gerilmelerini tayin ettikten sonra mufassal bir betonar-me hesabat ve projesi tanzim ederek inşaat kontrolluğuna tasdik ettirecek ve ondan sonra işe başlayacaktır. 39 uncu maddededeki işler betonarme döşeme ve duvarlar altına ka-lıp teşkil edecek şekilde inşa edilecektir. Betonarme döşeme ve duvarlar üzerine 600 dozajlı ve Sikalı 3 santim kalınlı-ğında gayet itinalı ve düzgün bir şap yapılacaktır. Sika nis-beti 100 kg. çimento için üç kilo olacaktır.
41 — Ayak yıkama mahalleri:
42 — Havuzların doldurulup boşaltılması:
Projede gösterilen mahalle müteahhit tarafından tanzim ve tasdik ettirilecek bir projeye göre bir tulumla dairesi inşa edilecek ve bu daireye elektrik motörü ile akuple bir emm basma tulumba vazedilecektir. Bu tulumbanın kudreti havuzu her yirmi dört saatte bir dört beş saat zarfında boşaltıp dol-durabilecek şekilde hesap edilmiş olacaktır. Havuzun boşal-tılması için en derin yerde pirinç ıskaralı kâfi genişlikte bir delik bırakılacak ve bu delik bir kanala raptedilmiş olacak-tır. Emme basma vasıtasile havuzun suları buradan çekilerek mahallinde tesbit olunacak bir yere akıtılacaktır.
Havuzların dibindeki boşalma menfezleri havuz dışın-dan ve otomatik bir kolla icabında açılıp kapatılabilecektir. Havuzların üst kenarında havuz suyunun üst seviyesini dai-ma sabit irtifada tutdai-mak için projelerde gösterilen şekilde ve betondan ve Sikalı çimento şap kaplı dairen madar bir taşma aknalı inşa edilecektir. Bu kanalın iç tarafına vazedi-lecek pirinç ıskaralı troplen menfezleri bir ana boru vasıta-sile havuz pis sularının akıtılacağı mahalle sevkedilecekler-Havuzun doldurulması için havuzun y;»n duvarları üze-rinde ve zemine yakın bir vaziyette icabeden mikdarda pi-rinç ağızlı borular vazedilecek ve havuz buralardan dolduru-lacaktır. Temiz suyun bu borulara ve havuz kenarındaki açık duşlara ve havuz müştemilâtının diğer icabeden kısımlarına icabeden şekil ve tazyikte getirilmesi için müteahhit tara-fından mahallî su vaziyeti imkânlarına göre bir su tesisatı projesini mütehassıslarına tanzim ettirerek inşaat kontrolu-na tasdik ettirecek ve bu işin bedeli normal piyasa rayicine yüzde onbeş müteahhit kârı ilâvesi suretiie tesbit ve tedi-ye edilecektir.
43 — Açık yüzme havuzunda atlama kulesi: Projede gösterilen atlama kulesi ile alçak münferit at-lama ayakları tamamile betonarme olarak inşa edilecek ve üzerleri çimento harçla gayet itinalı bir şekilde sıvanacaktır. Merdiven basamakları ile üzerinde durulacak kısımlar mo-zaik harçla sıvanacak ve ayak kaymaması için taraklana-caktır. 1 % parmak demir borulardan yapılacak demir ak-sam üç kat yağlı boya ile boyanacaktır.
44 — Yüzme havuzunda açık duşlar:
Havuzlar etrafındaki kanal içinde projede gösterilen şe-kilde iki adet açık hava duşu vazedilecektir. Bu duşların bir üstten ve iki adet de yandan süzgeçleri olacaktır. Duş bir kemer şeklinde ve demir galvanizli borudan olacak ve üzeri minyom boyası ile boyanacaktır. Süzgeçler nikel ola-cak ve münasip bir mahalle pirinç ve sağlam vana musluğu takılacaktır. Duşların tam altına isabet eden kanal döşeme-sinde icabeden akıntı meyli bırakılarak pirinç süzgeçli bir döşeme sifonu vazedilecektir.
45 — Yüzme havuzunda soyunma kabineleri: Soyunma kabineleri proje ve tafsilât resmine tamamen uygun olarak inşa edileceklerdir. Bunlar birer kişilik ve aile kabineleri olmak üzere iki büyüklükte olacaktır. Kabinele-rin döşemeleri çimento şapla sıvanacak ve üzeKabinele-rine mütehar-rik bir şekilde kara ağaçtan sağlam ve itinalı yapılmış ıskara vazedilecektir. Kabinelerin içinde yine kara ağaçtan mamul ıskara şeklinde oturma sırası bulunacak ve bu sıra menteşeli bir kapak şeklinde olup yerine kapandığı zaman kabinenin koridor tarafındaki kapısını içerden kilitlemiş olacaktır. Ka-binin havuz cihetindeki kapısına bir gömme kilit vazedilecek-tir. Bu kilidin anahtarına bir pirinç numara fişi raptedilecek ve aynı numara kabinin her iki kapusunun dış yüzünde yağlı
boya ile yazılmış olacaktır. Kabinlerin içinde dört çengelli birer sağlam elbise askısı ile 35/50 boyunda birer kristal ay-na buluay-nacaktır. Havuz tarafındaki kapuların projeye göre griyyaj teli kaplı birer pençeresi olacaktır.
46 — Yüzme havuzunda muvakkat kabin ve vestiyer: Projede gösterilen mahalde muvakkat kabin ve vestiyer-ler inşa edilecektir: Bu kabinvestiyer-lerin muvakkat olması ancak bir soyunma müddetiııce kiralanmalarındandır. Diğer daimî ka-binler tamamile meşgul olduğu zaman veyahut daimî kabin-leri pahalı bulan bu muvakkat kabinlerde soyunacaklar ve vestiyerden alacakları hususî torbalı bir askıya elbiselerini asarak torbaya da kunduralarını koyarak kabini terkedip ves-tiyere teslim edecekler ve vestiyerden alacakları bir pirinç markayı bellerine bağlayıp havuza gideceklerdir. Kabinlerin kapuları iki metre irtifaında olacak ve üzerleri tamamen açık olacak ve kilitleri olmayıp yalnız içerden birer mandalları olacaktır. Bu kabinlerin içinde yalnız bir elbise çengeli, kü-çük bir oturma sırası ve kükü-çük bir ayna bulunacaktır. Ka-bin kapuları dışarı açılacaktır. Vestiyer askıları ahşaptan yağlı boya olacak ve pirinç çengeller takılacaktır.
47 — Yüzme hvuzu tribünleri:
Bu tribünler projeye tamamen uygun olarak betonarme-den inşa edilecektir. Betonarme tribün döşemesi kârgir taş duvarlar üzerine istinat edecektir. Tribünlere ait diğer tefer-ruat projelerde ve stadyum birinci sınıf açık tribünlerinde olduğu gibidir.
48 — Kum banyosu havuzu:
Yüzme havuzu projesinde gösterilen mahalde projedeki genişlikte olmak üzere bir kum banyosu havuzu tesis edile-cektir. Bu havuzun bir tarafı ihata duvarı bir tarafı bina ve bir tarafı da elli santim genişliğinde ve üzeri beton harpuşta ve çimento şap sıvalı bir bordürle çevrili olacaktır. Kum havuzuna 75 santim irtifaında ince elenmiş ve yıkanmış te-miz kum döşenecektir.
49 — Yüzme havuzunda gişe, emanet ve telefon kabinleri: Projede gösterilen mahalde bir bilet gişesi, bir emanet gişesi ve bir telefon kabini tesis edilecektir: Gişeler projelere tamamen uygun olarak inşa edileceklerdir. Gişelere 5 m / m kristal cam demir çerçeve ile takılacaktır. Bu cam içine ay-rıca pirinç çerçeveli bir gişe penceresi vazedilecektir. Gişe önü masası cilâlı kara ağaçtan gayet sağlam bir şekilde imal ve vazedilecektir. Emanet gişesi de bu şekilde olacaktır. Te-lefon kabini dahilî kâmilen Çeloteks levhaları ile tecrid edi-lerek üzeri yağlı boya ile boyanacaktır. Kabin kapusu çift kat kontrplak olarak imal edilecek ve kapunun üzerinde içe-risi görülebilir şekilde çift camlı yuvarlak bir pencere
ola-50 — Yüzme havuzu büfesi:
Yüzme havuzu projesinde gösterilen mahalde bir büfe ve ufak tefek yiyecek ve saire satma mahalli tesis edilecek-tir. Büfe ön tezgâhı yerinde dökme mozaikten olacak ve ci-lâlanacaktır. Büfenin içinde yine bir mozaik tezgâh, bir la-vabo, bir ahşap yerli dolap ve raf bulunacaktır. Büfenin tavanında bir bacası olacaktır. Büfenin havuz tarafındaki, açık kısmı dahilen münasip bir şekilde tramvay kapusu şek-linde iki tarafa sürme ve yan duvarlara gömme demir storla icabında kapanabilecektir.
51 — Sıhhî tesisat:
oz — Yüzme navuzu oına ve trıounıer metnaı Kapuıarı: Bu kapular demirden ve tafsilât resimlerine tamamen uy-gun olarak imal edilecekler ve üç kat yağlı boya ile boyana-caklardır. Kapular mil üzerinde işleyecek ve alt miller bil-yalı yataklara istinat edecektir. Esas methal kapusuna birinci mal sağlam gömme kilit ve nikelli uzun model kapu kolları takılacaktır.
53 — Tenis sahası inşası:
Tenis sahaları umumî vaziyet plânı ve 1/200 mikyaslı tatbikat projesine ve makta tafsilâtlarına tamamen uygun ola-rak gayet itinalı bir şekilde inşa edileceklerdir. Sahaların altına gerek tafsilât projelerine ve gerek fennî şartnamenin birinci kısmı ahkâmına göre drenaj tesisatı yapılacaktır.
Müteahhit tenis sahalarını tamamen ve mükemmelen ik-mal edilmiş ve çizgileri itina ile çizilmiş olarak makaralı de-mir direkleri ile beraber birinci mal İngiliz mamulâtı filesi yerine usulü veçhile vazedilmiş olarak teslim edecektir.
54 — Tenis sahaları ihata telleri:
Tenis sahalarından büyük maç kortunun dip taraflarına ve yanlara doğru üçer metre dönmek üzere ve diğer saha-lara dairen madar ihata teli tenis toplarının harice kaçma-masını teminen çevrilecektir. Bu teller betoıı temellerle vaze-dilmiş köşebent ve T demirinden dikmelere gerilmiş 5 m / m lik galvanizli tellere tutturulmuş 4 santim delikli galvanizli çelik griyyaj teli ile inşa edilecektir. Tel nümunesi inşaat kontroluna tasdik ettirilecektir. İhata tellerinin irtifaı tafsilât plânlarında olduğu gibidir.
5 — Tenis, Voleybol ve Basketbol sahalarında oturma sı-Oturma sıraları zemine çakılacak kazık ayaklara istinat etmek suretile ve müceddet çıralı çamdan imal ve vazedile-cektir. Oturma sıraları tafsilât resimlerine tamamen uygun olarak inşa edilecek ve üç kat yeşil renkte yağlı boya ile bo-yanacaktır. Ayakların toprağa giren kısımları itina ile kat-ranlanmamış olacaktır. Yağlı boya ile boyanacak aksamın bu-dakları evvelden yakılacaktır.
56 — Beton bordür ve bölmeler:
Tenis, Voleybol ve Basketbol sahaları tafsilât plânlarında gösterilmiş olan beton bordür ve korkuluk bölmeleri, 200 do-zajlı betondan imal edilecek ve üzerleri çimento şapla
sıvana-57 — Voleybol ve Basketbol sahaları in;ası: Bu sahalar proje ve tafsilât plânlarına tamamen uygun
ola-raK inşa eaııeceKiır. BU sanaıarın zeminleri tennı şartname Di-rinci kısımda yazılı stadyum koşu pisti zemini cinsinden ola-rak inşa edilecektir. Projelere ve fennî şartname birinci kıs-mına göre bu sahalara drenaj yapılacaktır. Basket bol sahası-na tafsilât resmine göre maa teferruat iki adet kale imal ve vazedilecektir. Voleybol sahalarına da çıralı çamdan yağlı boyalı ahşap direklerle birinci mal voleybol ağları vazedile-cektir. Sahaların çizgileri kireçle itinalı bir şekilde çizilmiş olarak teslim edilecektir.
58 — Birinci sınıf kapalı tribün ve yüzme havuzu müş-temilâtı çatısı:
Betonarme tavan üzerine iki kat 26 vc 30 kiloluk karton bitüme kendi macunu ile yapıştırılacak ve onun üzerine 5 santim irtifaında 150 dozajlı bir muhafaza betonu vazedilecek ve onun üzerine de 600 dozajlı ve Sikal çimento şap vazedile-cektir. 100 kg. çimento için 3 kg. Sika karıştırılacaktır.
Yüzme havuzu binasının orta kısmı açtısı ile kapalı tri-bün çatısının suları 12 numara çinko dere ve şakulî yağmur boruları ile zemine indirilecek ve nihayet uçlarına bir metre tulinde dökme demir Dofen boru vazedilecektir. Bu işler in-şaat kontrolünün direktifi dairesinde icra edilecektir.
59 — İkinci sınıf açık tribünler:
Bu tribünler proje tafsilât resimlerine tamamen uygun olarak tamamen betonarme olarak inşa edileceklerdir. Tribün-lerin üstü 600 dozajlı Sikalı çimento şapla sıvanacaktır. Tri-bün korkuluk duvarı üzerine fennîî şartname birinci kısmı mucibince harpuşta ve diğer bilûmum aksama fennî şartna-me birinci kısmı mucibince tirfil perdahlı sıva yapılacaktır. Tribün önü sahanlığı ve kapuları birinci sınıf açık tribünde olduğu gibidir.
60 — Linoleum döşeme kaplaması:
Kapalı tribünün yazıhane kısmı döşemeleri linoleum kap-lanacaktır. Bunun için beton döşeme üzerine evvelâ 2.5 san-tim kalınlığında bir kaba ksilolit tabakası döşenecek ve onun üzerine 3m/m lik linoleum ferşedilecektir. Duvar kenarları-na müsellesi çatılar vazedilecek ve linoleum renginde yağlı boya ile boyanacaktır.
61 — Büfe tesisatı:
Kapalı tribünün büfe kısmında proje mucibince bir büfe tesisatı yapılacaktır. Büfe önü tezgâhı cilâlı mozaik olacak ve iç tarafta yine bir mozaik tezgâh ve duvar boyunca ah-şap yağlı boya raflar vazedilecektir. Servis kısmında bir mo-zaik yerli bulaşık teknesi bir momo-zaik tezgâh ahşap yağlı boya raf ve dolaplar bulunacaktır.
