ANKARA ÜNİVERSİTESİ KALECİK MESLEK YÜKSEKOKULU PEYZAJ ve SÜS BİTKİLERİ PROGRAMI

ÇİZİM TEKNİĞİ DERSİ DERS NOTLARI- III

Öğr.Gör.Hande ASLAN

Ankara Üniversitesi Kalecik Meslek Yüksekokulu

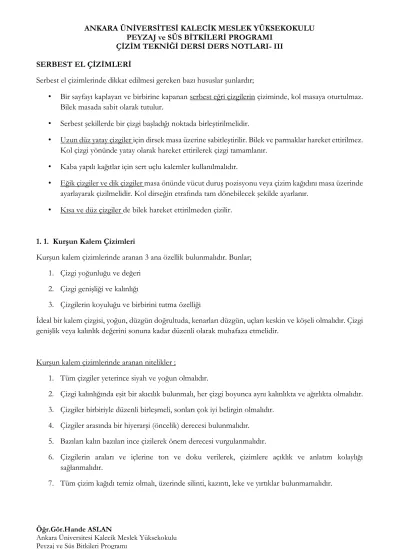

Peyzaj ve Süs Bitkileri Programı SERBEST EL ÇİZİMLERİ

Serbest el çizimlerinde dikkat edilmesi gereken bazı hususlar şunlardır;

• Bir sayfayı kaplayan ve birbirine kapanan serbest eğri çizgilerin çiziminde, kol masaya oturtulmaz. Bilek masada sabit olarak tutulur.

• Serbest şekillerde bir çizgi başladığı noktada birleştirilmelidir.

• Uzun düz yatay çizgiler için dirsek masa üzerine sabitleştirilir. Bilek ve parmaklar hareket ettirilmez. Kol çizgi yönünde yatay olarak hareket ettirilerek çizgi tamamlanır.

• Kaba yapılı kağıtlar için sert uçlu kalemler kullanılmalıdır.

• Eğik çizgiler ve dik çizgiler masa önünde vücut duruş pozisyonu veya çizim kağıdını masa üzerinde ayarlayarak çizilmelidir. Kol dirseğin etrafında tam dönebilecek şekilde ayarlanır.

• Kısa ve düz çizgiler de bilek hareket ettirilmeden çizilir.

1. 1. Kurşun Kalem Çizimleri

Kurşun kalem çizimlerinde aranan 3 ana özellik bulunmalıdır. Bunlar; 1. Çizgi yoğunluğu ve değeri

2. Çizgi genişliği ve kalınlığı

3. Çizgilerin koyuluğu ve birbirini tutma özelliği

İdeal bir kalem çizgisi, yoğun, düzgün doğrultuda, kenarları düzgün, uçları keskin ve köşeli olmalıdır. Çizgi genişlik veya kalınlık değerini sonuna kadar düzenli olarak muhafaza etmelidir.

Kurşun kalem çizimlerinde aranan nitelikler ;

1. Tüm çizgiler yeterince siyah ve yoğun olmalıdır.

2. Çizgi kalınlığında eşit bir akıcılık bulunmalı, her çizgi boyunca aynı kalınlıkta ve ağırlıkta olmalıdır. 3. Çizgiler birbiriyle düzenli birleşmeli, sonları çok iyi belirgin olmalıdır.

4. Çizgiler arasında bir hiyerarşi (öncelik) derecesi bulunmalıdır. 5. Bazıları kalın bazıları ince çizilerek önem derecesi vurgulanmalıdır.

6. Çizgilerin araları ve içlerine ton ve doku verilerek, çizimlere açıklık ve anlatım kolaylığı sağlanmalıdır.

(2)

Peyzaj ve Süs Bitkileri Programı 1. 2. Mürekkepli Kalem Çizimleri

• Mürekkepli kalemle çizimlere başlanırken; rapido kalem hafifçe aşağıya doğru sallanarak mürekkep harekete geçirilir. Başka bir kağıtta çizgi çizilerek mürekkebin akıp akmadığı kontrol edilir.

• Kalem her zaman dik tutulur. Çizim süresince sağa sola döndürülmez.

• Rapido kalemle masaya çok hafif bir temasla çizgi çizilir. Kalem kağıt üzerine fazla bastırılmaz. • Kalem yavaş hareketlerle kullanılır. Kalemin hızlı hareketi çizgi düzgünlüğünü bozabilir. • Çizgilerin çiziminde kalemin çeşidi, cinsi, mürekkebi ve ucu iyi ayarlanmalıdır.

• Rapido kalem takımında 0.2 mm lik uç referans gridleri ve planlar üzerindeki ölçü çizgileri ve taramalar için kullanılır.

• 0.4 mm lik rapido ucu plan elemanlarının genel hatlarını,

• 0.8 mm lik uç ise bina ve yapı dış hat çizgileri ile çalışma alanı sınır çizgileri ve vurgulanmak istenen plan elemanları için kullanılır.

1. 3. Keçe Kalem Çizimleri ve El Yazıları • Fonksiyon diyagramları,

• Serbest el başlık yazıları, • Renkli taramalar

gibi hızlı çizim ve yazılarda geniş uçlu keçeli kalemler oldukça kullanışlıdır.

• Proje başlıklarının ve altı başlıkların iri harflerle yazılması keçe kalemlerle yapılabilir. Keçe kalemle yapılan çizimlerde dikkat edilmesi gereken noktalar şunlardır;

• Keçe kalem ile olan çizimlerde, kalemler kağıt üzerinde bastırılmadan çok hafif tutulur. • Keçe kalemin tüm kenarları kağıda basmalıdır.

• Kalem parmakla döndürülmemelidir. Döndürülürse iz ve boyasında dağılma yapabilir. • Dik, eğik ve eğri çizgilerin çiziminde kalem kenarı kağıda dik olarak tutulmalıdır.

(3)

Peyzaj ve Süs Bitkileri Programı

Peyzaj projelerinde kullanılan başlıca çizgi çeşitleri ile kullanıldıkları yerler aşağıda verilmiştir.

ÇİZGİ ÇEŞİDİ KULLANILDIĞI YERLER

Kalın ve sürekli çizgi

Çeşitli yapısal elemanların çiziminde, .... Orta kalınlıkta sürekli çizgi

Peyzaj projelerinde hemen her bölümde, .... İnce ve sürekli çizgi Ölçülendirmelerde, döşeme kaplamaları ve bordür

çizimlerin- de, ... Orta kalınlıkta kesikli çizgi

Görünmeyen çizgilerin gösterilmesinde , ... Kalın ve noktalı kesikli çizgi Kesit düzlemi çizgilerinde, ..

(4)

Peyzaj ve Süs Bitkileri Programı YARARLANILAN KAYNAKLAR

Uzun, G. 1994. Çizim Tekniği. Ç.Ü. Ziraat Fakültesi Ders Kitapları Yayınları, No:1, 3-40 s., Adana. Özkan, B., 1996. Peyzaj Mimarlığı Çizim Tekniği, Ege Üniversitesi Ziraat Fakültesi Yayınları, Yayın no: 515, İzmir.
