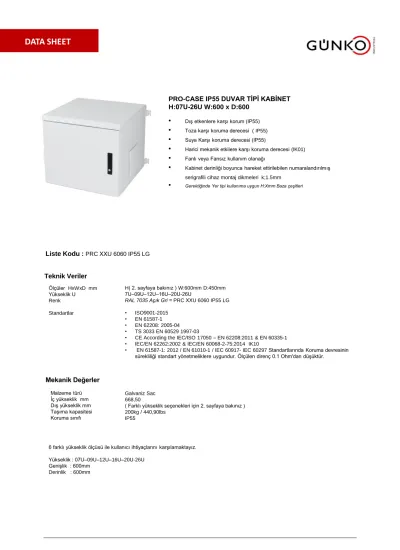

PRO-CASE IP55 DUVAR TİPİ KABİNET H: 07U-26U W:600 x D:600
Günko Endüstriyel Sistemler San.Tic.Ltd.Şti.
www.gunko.com.tr
satis@gunko.com.tr / export@gunko.com.tr
Teknik Veriler
H( 2. sayfaya bakınız ) W:600mm D:450mm 7U–09U–12U–16U–20U-26U
RAL 7035 Açık Gri = PRC XXU 6060 IP55 LG
• ISO9001-2015
• EN 61587-1
• EN 62208: 2005-04
• TS 3033 EN 60529 1997-03
• CE According the IEC/ISO 17050 – EN 62208:2011 & EN 60335-1
• IEC/EN 62262:2002 & IEC/EN 60068-2-75:2014 IK10
• EN 61587-1: 2012 / EN 61010-1 / IEC 60917- IEC 60297Standartlarında Koruma devresinin sürekliliği standart yönetmeliklere uygundur. Ölçülen direnç 0.1 Ohm'dan düşüktür.
Ölçüler HxWxD mm Yükseklik U Renk Standartlar
Liste Kodu : PRC XXU 6060 IP55 LG
Mekanik Değerler
Galvaniz Sac 668,50
( Farklı yükseklik seçenekleri için 2. sayfaya bakınız ) 200kg / 440,90lbs
IP55 Malzeme türü
İç yükseklik mm Dış yükseklik mm Taşıma kapasitesi Koruma sınıfı
6 farklı yükseklik ölçüsü ile kullanıcı ihtiyaçlarını karşılamaktayız.
Yükseklik : 07U–09U–12U–16U–20U-26U Genişlik : 600mm
Derinlik : 600mm
•
Dış etkenlere karşı korum (IP55)•
Toza karşı koruma derecesi ( IP55)•
Suya Karşı koruma derecesi (IP55)•
Harici mekanik etkilere karşı koruma derecesi (IK01)•
Fanlı veya Fansız kullanım olanağı•
Kabinetderinliği boyunca hareket ettirilebilen numaralandırılmış serigrafili cihaz montaj dikmeleri k;1.5mm•
Gerektiğinde Yer tipi kullanıma uygun H:Xmm Baza çeşitleriGünko Endüstriyel Sistemler San.Tic.Ltd.Şti.
www.gunko.com.tr
satis@gunko.com.tr / export@gunko.com.tr
4 FARKI BAĞLANTI METODU
Lütfen aşağıdaki seçeneklerden birini ayrıca aksesuar olarak sipariş ediniz
Duvar Tipi Bağlandı Braketi
Duvar tipi bağlantı braketi 3mm kalınlığında özel lazer kesimli yapısıyla 200kg a kadar taşıma kapasitesi sunmaktadır.
1
3mm
Direk Tipi Montaj Braketi
Universal TipDirek Modülü; Ahşap veya metal direkleri sıkıştırmak için kullanım kolaylığı sağlar, direk ölçüsü veya çap bilgisine ihtiyaç duymadan son derece güçlü bir kenetleme sağlar.
2
3mm
Direk Tipi Montaj Braketi
Çok Kenarlı Direkler İçin3mm Kalınlığındaki çok kenarlı direk montaj braketi harici tip kullanımlar için direklerin belirlenen yüksekliklerine göre özel olarak tasarlanmıştır.
Direk Ölçü/Çap/Yükseklik bilgileri müşteri tarafından verilmelidir.
3
Direk Tipi Montaj Braketi
Yuvarlak Direkler İçinYuvarlak direk tipleri için 2mm paslanmaz çelik direk montaj braketi
Direk Ölçü/Çap/Yükseklik bilgileri müşteri tarafından verilmelidir.
4
Ürün Kodu: PRC DVMA 01
Ürün Kodu: PRC DRMA 01
Ürün Kodu : PRC MEMA 01
Ürün Kodu : PRC RTMA 01
TEKNİK ÖZELLİKLER
Yalıtım malzemesini ayrıca sipariş ediniz
Polietilen yalıtım malzemesi
Galvaniz iç Duvar (iç cidar)
Toz Filtresi
Ral 7035 Polyester boyalı ana gövde
Filtre Koruma Kapağı
Temiz Hava Sıcak Hava
Sıcak Hava 3 farklı malzemeden oluşur
A. Ana gövde
B. Polietilen yalıtım malzemesi C. Galvaniz iç duvar (iç cidar)
Bu bileşenler, Kabinet iç sıcaklığını kontrol etmek için Fan & filtre kombinasyonu desteği ile iklim değişikliklerine karşı yüksek direnç sağlar, iç ve çevresel aşırı ısınma faktörlerinden oluşabilecek sorunları azaltmak için etkili bir yöntem sunar.
Polietilen yalıtım detayları / Çift cidar uygulaması
Günko Endüstriyel Sistemler San.Tic.Ltd.Şti.
www.gunko.com.tr
satis@gunko.com.tr / export@gunko.com.tr STANDARTLAR : EMC EN55032:2015 & LVD IEC 62368-1 :2018
Elektrik Özellikleri
220/240 50/60 0,14A 22 2700/3000 40/47dB 133/162 & 82/95
Uyumlu Fan Üniteleri
PRC FN 01 PRC FN 02 PRC FN T1 PRC FN T2 PRC FN DT1 PRC FN DT2
HAVALANDIRMA SEÇENEKLERİ
Voltaj aralığı Frekans Hz Akım (A) Güç W Hız RPM
Gürültü seviyesi (dB) Hava akışı M3 / Hr - CFM
Procase Fan Ünitesi; 2 Fanlı,on/off anahtarlı Procase Fan Ünitesi; 4 Fanlı,on/off anahtarlı
Procase Fan Ünitesi; 2 Fanlı,on/off anahtarlı termostatlı Procase Fan Ünitesi; 4 Fanlı,on/off anahtarlı, termostatlı Procase Fan Ünitesi; 2 Fanlı,on/off anahtarlı dijital termostatlı Procase Fan Ünitesi; 4 Fanlı,on/off anahtarlı, dijital termostatlı
Not: 2li Rack mount 19inch Fan ünitelesi ile uyumludur
Raf Üniteleri
Derinliği 450mm olan Rack kabinetler sadece
modem rafları ile uyumludur !
Uyumlu Raf Üniteleri
MODEM RAF YÜK TAŞIMA KAPASİTELSİ
• Sabit Raf : 50kg / 110lbs
PA CC RK MR 1U 20 PA CC RK MR 1U 25 PA CC RK MR 1U 35 PA CC RK MR 2U 30
1U 19’’ D=200 mm Modem Raf 1U 19’’ D=250 mm Modem Raf 1U 19’’ D=350 mm Modem Raf 2U 19” D=300 mm Modem Raf
YER TİPİ KULLANIM İÇİN BAZA
Baza ünitesi ayrıca sipariş edilmelidir
Panoların zeminden yüksekliğini arttırmak, zemine sabitlemek, alt kısımdaki kablolamayı kolaylaştırmak, kablo rezervi sağlamak ve hava sirkülasyonunu desteklemek amacıyla üretilmiş modüler aksesuarlardır.
Günko Endüstriyel Sistemler San.Tic.Ltd.Şti.
www.gunko.com.tr
satis@gunko.com.tr / export@gunko.com.tr
IP55 MUHAFAZA MEKANİK MUAYENE VE SONUÇLARI
1) TEHLİKELİ BÖLÜMLERE ERİŞMEYE KARŞI KORUMA (IP5X)Numune, TS 3033 EN 60529/Mart 1997+Al:2005
Madde:12.2'de belirtildiği şekilde Çapı 1,0 mm, uzunluğu 100 mm olan deney teli, 1N±%10'luk bir kuvvet ile mahfazaya karşı bastırıldığında ve mahfazanın herhangi bir deliğinden içeri sokulmaya çalışıldığında, deney telinin tehlikeli gerilimli bölümlere temas etmediği görülmüştür. Koruma istenilen yeterliliktedir.
2) TOZA KARŞI KORUMA (IP5X)Numune, TS 3033 EN 60529/Mart 1997+Al :2005 Madde: 13.4 ve 13.5'e ( Kategori 2, vakum pompasız) uygun olarak bir toz kabini içerisinde, 8 saat süreyle bekletildikten sonra gözle yapılan muayenede, numune içine hiçbir toz girişinin olmadığı gözlenmiştir. Koruma istenilen yeterliliktedir.
3) SUYA KARŞI KORUMA (IPX5)Numune, TS 3033 EN 60529/Mart 1997+Al:2005 Madde: 14.2.5'de belirtilen şekilde 3 dakika boyunca fışkıran uya maruz bırakılmış ve deney sonunda, numune içine, donanımın hatasız çalışmasını olumsuz yönde etkileyecek, güvenliğini bozacak yüzeysel kaçakyolu uzunlukları boyunca yalıtkan bölümler üzerinde yüzeysel kaçağa yol açabilecek miktarda su girişinirı olmadığı gözlenmiştir. Koruma istenilen yeterliliktedir.
4) DIŞ MEKANİK DARBELERE KARŞI KORUMA DERECESİNİN DOGRULANMASI (IK0l) Numune, TS EN 62208/Nisan 2005 Madde:9.6'da belirtildiği şekilde bir deney çekici vasıtasıyla, 0.14 Joule darbe enerjisi ile normal kullanımda açıkta kalan ve en geniş boyutu 1 metrenin üzerinde olmayan her bir yüzeye düzgün dağılımlı olarak üçer defa vurulduğunda, mahfazanın iP kodunu ve dielektrikdayanımını sağlamayı sürdürdüğü, kapıların açılarak kapatılabildiği gözlenmiştir. Koruma istenilen yeterliliktedir.
İKLİM TESTLERİ (Performans seviyesi C2)
İklim testleri için, elektronik ekipman için Mekanik yapıların yapısı için kullanılan malzemeye ilişkin temsili örnekler olarak sadece örnek mahfaza seçilmiştir.
Soğuk (IEC 60068-2-1:Ab; 1993) - Ortam sıcaklığı: + 23 ° C,
- Maruz kalma sıcaklığı: -25 ° C +/- 3 ° C,
- Maruz kalma süresi (sıcaklık stabilitesine ulaşıldıktan sonra): 16 saat Kuru ıs (IEC 60068-2-2:Bb; 1974)
- Ortam sıcaklığı: + 23 ° C,
- Maruz kalma sıcaklığı: + 70 ° C +/- 2 ° C,
- Maruz kalma süresi (sıcaklık stabilitesine ulaşıldıktan sonra): 16 saat Nemliısı döngüsü (IEC 60068-2-30: Db; Varyant 2; 1980)
- Sıcaklık + 25 ° C'den + 55 ° C'ye yükseltildi; Rel. uğultu. % 95 nemden az olmamak kaydi ile . - Sıcaklık ayar süresi (25 ÷ 55 ° C): 3 saat
- Sıcaklık + 55 ° C +/- 2 ° C'de ve bağıl nem 93 +/- 3% r.h'de tutuldu.
- + 55 ° C'de maruz kalma süresi: 9 saat
- Sıcaklık + 55 ° C'den + 25 ° C'ye düşürüldü; Rel. uğultu. % 95 bağıl nemden az değildi.
- Sıcaklık ayar süresi (55 ÷ 25 ° C): 3 saat- Sıcaklık + 25 ° C +/- 3 ° C'de tutuldu; Rel. uğultu. % 95 bağıl nemden az değildi.
- + 25 ° C'de maruz kalma süresi: 9 saat- Bir döngü süresi: 24 saatDöngü sayısı: 2
Numuneningörsel muayenesi, iklim testlerinden sonra önemli bir değişiklik, modifikasyon veya azalma gözlemlenmemiştir
ENDÜSTRİYEL ATMOSFER (Performans seviyesi A3)
İklim testleri için, elektronik ekipman için Mekanik yapıların yapısı için kullanılan malzemeye ilişkin temsili örnekler olarak sadece IP55 muhafazası seçilmiştir.
The test conditions for the industrial atmosphere tests are given in Sections 5.1 and 5.2.
Tuz buharı testi (IEC 60068-2-11: Ka; 1981)
Muhafaza tutucusunun metal parçaları, konektörlü topraklama kablosu, vidalar, somunlar, pullar. sprey haznesine kilit ve anahtarlar yerleştirildi (Şekil 6 ve 7)
- Oda içindeki sağlanan sıcaklık : 35 0C +/- 2 0C, - Tuzlu suçözeltisi: 5 birim NaCl ve 95 birim damıtılmış su,
- Spreyinyoğunluğu: Haznenin yatay toplama yüzeyi: 7854 cm2, Saatte toplanan çözelti hacmi: 264 ml / saat, (Saatte gerekli hacim: 98 ÷ 295ml7h),
- 350C'de çözeltinin yoğunluğu: 1031 kg / m3, - 35 0C'de çözeltinin pH'ı: 6.7,
- Testinsüresi: 4 gün Figure
