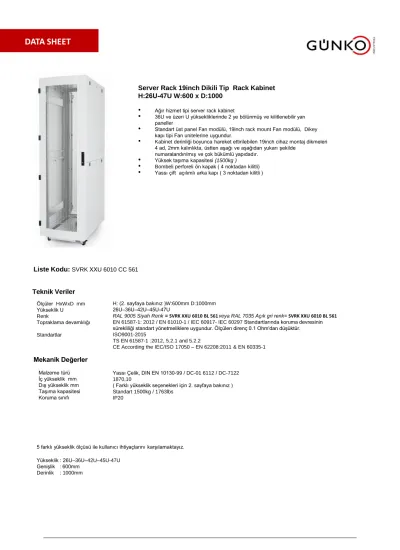

Server Rack 19inch Dikili Tip Rack Kabinet H: 26U-47U W:600 x D:1000
•
Ağır hizmet tipi server rack kabinet•
36U ve üzeri U yüksekliklerinde 2 ye bölünmüş ve kilitlenebilir yan paneller•
Standart üst panel Fan modülü, 19inch rack mount Fan modülü, Dikey kapı tipi Fan unitelerine uygundur.•
Kabinetderinliği boyunca hareket ettirilebilen 19inch cihaz montaj dikmeleri 4 ad, 2mm kalınlıkta, üstten aşağı ve aşağıdan yukarı şekildenumaralandırılmış ve çok bükümlü yapıdadır.
•
Yüksek taşıma kapasitesi (1500kg )•
Bombeli perforeliön kapak ( 4 noktadan kilitli)•
Yassı çift açılımlı arka kapı ( 3 noktadan kilitli )Teknik Veriler
Ölçüler HxWxD mm Yükseklik U Renk
Topraklama devamlılığı Standartlar
Liste Kodu: SVRK XXU 6010 CC 561
Mekanik Değerler
H: (2. sayfaya bakınız )W:600mm D:1000mm 26U–36U–42U–45U-47U
RAL 9005 Siyah Renk = SVRK XXU 6010 BL 561 veya RAL 7035 Açık gri renk= SVRK XXU 6010 BL 561 EN 61587-1: 2012 / EN 61010-1 / IEC 60917- IEC 60297 Standartlarında koruma devresinin sürekliliği standart yönetmeliklere uygundur. Ölçülen direnç 0.1 Ohm'dan düşüktür.
ISO9001-2015
TS EN 61587-1 :2012, 5.2.1 and 5.2.2
CE According the IEC/ISO 17050 – EN 62208:2011 & EN 60335-1
Yassı Çelik, DIN EN 10130-99 / DC-01 6112 / DC-7122 1870,10
( Farklı yükseklik seçenekleri için 2. sayfaya bakınız ) Standart 1500kg / 1763lbs
IP20 Malzeme türü
İç yükseklik mm Dış yükseklik mm Taşıma kapasitesi Koruma sınıfı
5 farklı yükseklik ölçüsü ile kullanıcı ihtiyaçlarını karşılamaktayız.
Yükseklik : 26U–36U–42U–45U-47U Genişlik : 600mm
Derinlik : 1000mm
Patlatılmış Çizim
HAVALANDIRMA SEÇENEKLERİ
Sadece 600x1000mm kabinetleriçin geçerlidir
STANDARTLAR : EMC EN55032:2015 & LVD IEC 62368-1 :2018
Uyumlu Fan Üniteleri
Fan Ünitesi; 2 Fanlı,on/off anahtarlı Fan Ünitesi; 4 Fanlı,on/off anahtarlı Fan Ünitesi; 6 Fanlı,on/off anahtarlı
Fan Ünitesi; 2 Fanlı,on/off anahtarlı termostatlı Fan Ünitesi; 4 Fanlı,on/off anahtarlı, termostatlı Fan Ünitesi; 6 Fanlı,on/off anahtarlı, termostatlı Fan Ünitesi; 2 Fanlı,on/off anahtarlı dijital termostatlı Fan Ünitesi; 4 Fanlı,on/off anahtarlı, dijital termostatlı Fan Ünitesi; 6 Fanlı,on/off anahtarlı, dijital termostatlı
Raf Üniteleri
Sabit & Haraketli Rafların ön bağlantı görünümü.
Sabit & Haraketli Rafların arka bağlantı görünümü.
Uyumlu Raf Üniteleri
1/2U Sabit Raf - 1000 mm derinliğindeki kabinetler için
1U Sabit Raf - 1000 mm derinliğindeki kabinetler için (Ağır Hizmet Tipi)
Elektrik Özellikleri
Voltaj aralığı Frekans Hz Akım (A) Güç W Hız RPM
Gürültü seviyesi (dB) Hava akışı M3 / Hr - CFM
SABİT / HARAKETLİ RAFLAR YÜK TAŞIMA KAPASİTELERİ
• Sabit Raf : 50kg / 110lbs
• Haraketli Raf: 25kg / 55 lbs Not: Tüm Rack mount 19inch Fan üniteleriyle uyumludur
PA CC ELG FN6 02 PA CC ELG FN6 04 PA CC ELG FN6 06 PA CC ELG FN6 T2 PA CC ELG FN6 T4 PA CC ELG FN6 T6 PA CC ELG FN6 DT2 PA CC ELG FN6 DT4 PA CC ELG FN6 DT6
PA CC RK SR 10 PA CC RK SR 10 HD
AĞIR HİZMET TİPİ SABİT / HARAKETLİ RAFLAR YÜK TAŞIMA KAPASİTELERİ
• Sabit Raf : 100kg /220lbs
• Haraketli Raf : 66kg / 145lbs 220/240
50/60 0,14A 22 2700/3000 40/47dB 133/162 & 82/95
KORUMA INDEXI
• IP20 EN 61587-1 / IEC 60529'a göre
• IP20: 2.5 mm, 100 mm uzunluğa (standartta belirtildiği gibi) sahip sert çubuk çapı, muhafazanın herhangi bir deliğine 3N kuvvetiyle itilir.
MEKANİK PERFORMANS
• EN 61587-1 5.2.1 / 5.2.3
• Sertlik testi (Performans seviyesi SL6)
• Dinamik mekanik yük testi (Performans seviyesi DL4)
• Rezonans noktası algılama testi IEC 60068-2-6
• Titreşim testi (Sinus-IEC 60068-2-6)
• Şok testi IEC 60068-2-27)
• Darbe testi IEC 60068-2-75 (Performans seviyesi K2)
• Müsaade edilen yük taşıma kapasitesi: 1500kg
İKLİMLENDİRME TESTLERİ (Performans seviyesi (C2)
• Soğuk (IEC 60068-2-1) Maruz kalmanın sıcaklığı: -25 ° C +/- 3 ° C
• Kuru sıcaklık (IEC 60068-2-2) Pozlama sıcaklığı: + 70 ° C +/- 2 ° C
• Sıcaklık ısı döngüsü (IEC 60068-2-30)
ENDÜSTRİYEL ATMOSFER (Performans Düzeyi A3)
• Tuz buğu testi (IEC 60068-2-11
• Kükürt dioksit testi ve hidrojen sülfür testi IEC 60068-2-42, IEC 60068-2-43, IEC 60068-2-49 TOPRAKLAMA DEVAMLILIĞI
EN 61587-1 / EN 61010-1
• Koruma devresininsürekliliği standart yönetmeliklere uygundur. Ölçülen direnç 0.1 Ohm'dan düşüktür.
1. ISO9001-2008 Kaliteyönetim sistemi 19 "Kabin dolapları üretiminde kullanılmalıdır
2. 19 "KabinDolapları'nın TSE belgesi EN-61587-1, IEC60917 - IEC 60297 standartlarına sahip olması gerekir
3. Buna ek olarak, imalatsürecinde kullanılan tüm ana ve yardımcı materyallerin aşağıdaki standartlara uygun olması gerekir STANDARTLAR
• Çelik Levha “TS EN ISO 9001:2008; TS EN 10130 :2006; DIN EN 1030- EQV; BS EN 1030-EQV; NF A36-401.
• Elektro statik toz boya ISO 9001:2015 ASTM D523; ASTM D2794; DIN EN ISO 2811-1; ASTM D1186/D1400;
Ral:9005 or Ral:7035.
• Havalandırma modülü (Fan Ünitesi) “EMC EN55032:2015 & LVD IEC 62368-1 :2018
• Bağlantı bileşenleri (vida, somun, pul vs.)“ TS EN ISO 7045; TS EN ISO 4032; RoHS IEC 62321 ”
• Tekerlek“ TS EN 12532 , TS EN 12533 , RoHS IEC 62321:2008”
• Kilit DIN-EN ISO 1043-1 PA6 GFR 30; DIN-EN 1774-ZnAl4Cu1
TEKNİK SPESİFİKASYONLAR
TEKNİK SPESİFİKASYONLAR
Belgeler:19” Rack Kabinet üretiminde ISO 9001:2008 kalite güvence sistemi ve EN 61587-1, IEC 60917, IEC60297, EN 62208 standartlarını içeren TSE belgesine sahip olmalıdır.
• Sac ” TS EN ISO 9001:2008; TS EN 10130 :2006; DIN EN 1030- EQV; BS EN 1030-EQV; NF A36-401
• Toz Boya ” ISO 9001:2015 ASTM D523; ASTM D2794; DIN EN ISO 2811-1; ASTM D1186/D1400; Ral:9005 or Ral:7035.
• Bağlantı elemanları (vida, somun, pul vs.)“ TS EN ISO 7045; TS EN ISO 4032; RoHS IEC 62321 ”
• Kilit DIN-EN ISO 1043-1 PA6 GFR 30; DIN-EN 1774-ZnAl4Cu1
Bu şartname IT ekipmanlarının barındırılması amacı ile kullanılacak minimum 42U yüksekliğinde 800.mm Network ve 600.mm genişlikte barındırma kabinin teknik ve mekanik özellik ve gereksinimlerini tanımlamaktadır. Kabin sistemi, IEC 60297 veya EIA- 310-D standardı’na uygun ve endüstri standartlarında 19“ kabine monte ekipmanlara uygun olmalıdır. Kabinin ana elemanları fabrikada montajı yapılmış ve sahada kullanıcının elektronik IT ekipman montajına hazır olmalıdır.
Bu şartname, yeni sistem odalarına rack kabinetin teminini, kabin içi aksesuar ve soğuk koridor kapatma uygulaması için kullanılacak ürünlerin teknik ve genel özelliklerini tarifler.
Teknik şartnamenin her bir maddesi için uygunluk / uygunsuzluk belirtilecektir.
Ana profil yapısı; Kabin fazla sayıda aktif ve pasif ekipman taşıması dikkate alınarak yeterli yük taşıma kapasitesine -minimum 1200 kg-sahip olmalıdır. Yük taşıyan temel taşıyıcı iskelet dikmeleri çerçeve şeklinde monoblok kaynaklı yapıda, derinlik profilleri ise geçme yapıda olup aynı zamanda demonte sevkiyata uygun olmalıdır. 9227 ve ASTM B 117-85). Minimum 500 saatlik tuz testine dayanımlı olmalıdır ve test sonuç raporları belgelenmelidir.
Ana şase ve profil yapıları (x, y, z) mukavemeti EN 61587-1 / 5.2.1 ve 5.2.2, dış darbelere dayanıklılığı EN 61587-1 / 5.3.3 sağlayacak şekilde imal edilmiş, derinlikte çapraz bağlarla dinamik yük, titreşim ve mekanik darbeye uygun yapıda olmalıdır.
Ölçüler: IEC 60297 standardına uygun olmalı, kabinetlerin iç kullanım U kapasitesi (26U,36U,42U,45U,47U) olmalıdır. Dıştan dışa; genişlik 600mm veya 800mm., derinlik 1000mm. 1100mm. veya 1200mm. ölçülerinde olmalıdır.
Kabin alt şasesi: Komple açık olmalı, zemine bağlantı imkanı sağlayan sağlam zemin bağlantı kiti ile desteklenmelidir. Zemin bağlantı parçaları 2.mm kalınlıkta kabin ile aynı renkte boya ile boyanmalı, yükseltilmiş döşeme ile tam örtüşmelidir.
Kabin üst şasesi; Üst şase ihtiyaca göre farklı kablo geçiş ve kapamalar ile dizayn edilebilmelidir. Seçenek olarak, fırçalı kablo girişi, komple sürgülü metal geçiş kapamaları olmalıdır. 600 mm genişliğindeki kabinetler de 1adet 110x150mm, 800 mm genişliğindeki kabinetler de 4adet 55x300mm 1 adet 110x300mm kablo girişleri olmalıdır.
Ön kapaklar: Kabinin ön kapısında en az 4 noktadan kilitlenebilir kollu tip kilit mekanizması olmalıdır. Menteşe sistemi maksimum güvenliği sağlayabilmek için minimum her kapıda 4 ad. olacaktır. Kapılar montaj alanını etkilememesi amacıyla en az 180º açılabilmelidir. Kabin sunucuların sorunsuz çalışabilmeleri için gerekli olan en verimli havalandırmayı sağlamak amacıyla ön kapı ve arka kapı %80 hava geçiş oranı sağlayacak şekilde 9mm bal peteği perfore yapısına sahip olmalıdır. Ön kapak kabin içi ergonomi ve estetik açısından profesyonel düz veya bombeli ön kapıya sahip olmalıdır.
Arka kapaklar; Kabinin arkakapısında en az 3 noktadan kilitlenebilir kollu tip kilit mekanizması olmalıdır. %80 perforeli, 2(iki) kanatlı, sağa sola açılabilir, sökülebilir, kilitlenebilir düz bir yapıya sahip olmalıdır. Menteşe sistemi maksimum güvenliği sağlayabilmek için minimum her kapıda 4 ad. sağ ve 4 ad. sol olmak üzere toplam 8 ad. olacaktır. Kapılar montaj alanını etkilememesi amacıyla en az 180º açılabilmelidir.
Yan kapaklar:Açılabilir, sökülebilir, kilitlenebilir bir yapıya sahip olmalıdır. Yan kapaklar 26U ve 32U ölçülerinde tek 36U,42U,45U ve 47U ölçülerinde 2 ad. erişimi kolaylaştırıcı yatayda iki ayrı bölmeden imal edilmelidir. İki bölme kapak arasında destek parçası olmalıdır. Destek parçası kapaklardan bağımsız olmalıdır. Kabinetin stabil duruşunu sağlamalıdır.
Boya: Kabinetler: darbelere karşı yüksek mukavemeti sağlayacak şekilde; elektrostatik Ral 9005 Texture Siyah toz boya veya Ral 7035 TextureBeyaz toz boya ile boyanmalıdır. (ISO 9001:2015). Minimum 500 saatlik tuz testine dayanımlı olmalıdır ve test sonuç raporları belgelenmelidir. Metal yüzeylerde; 80 +/- 5 mikron boya kalınlığı sağlanmalıdır ve ASTM D523; ASTM D2794; DIN EN ISO 2811-1; ASTM D1186/D1400; Ral:9005 orRal:7035. edilmiş ve sonuçları TSE tarafından belgelenmiş olmalıdır.
