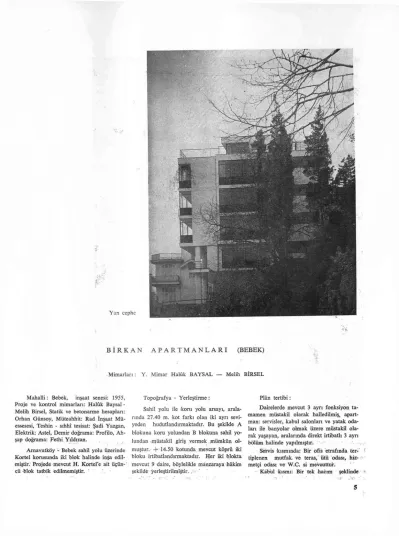

B İ R K A N A P A R T M A N L A R I (BEBEK)
Mimarları : Y. Mimar Halûk BAYSAL — Melih BİRSEL
Mahalli: Bebek, inşaat senesi: 1955, Proje ve kontrol mimarları: Halûk Baysal -Melih Birsel, Statik ve betonarme hesapları: Orhan Günsoy, Müteahhit: Rad İnşaat Mü-essesesi, Teshin - sıhhî tesisat: Şadi Yazgan, Elektrik: Astel, Demir doğrama: Profilo, Ah-şap doğrama: Fethi Yıldıran.
Arnavutköy - Bebek sahil yolu üzerinde Kortel korusunda iki blok halinde inşa edil-miştir. Projede mevcut H. Kortel'e ait üçün-cü blok tatbik edilmemiştir.
Topografya - Yerleştirme :
Sahil yolu ile korıı yolu arsayı, arala-rında 27.40 m. kot farkı olan iki ayrı sevi-yeden hudutlandırmaktadır. Bu şekilde A blokuna koru yolundan B blokuna sahil yo-lundan müstakil giriş vermek mümkün ol-muştur. + 14.50 kotunda mevcut köprü iki bloku irtibatlandırmaktadır. Her iki blokta mevcut 9 daire, böylelikle manzaraya hâkim şekilde yerleştirilmiştir. ,
Plân tertibi:
Dairelerde mevcut 3 ayrı fonksiyon ta-mamen müstakil olarak halledilmiş, apart-man: servisler, kabul salonları ve yatak oda-ları ile banyolar oknak üzere müstakil ola-rak yaşayan, aralarında direkt irtibatlı 3 ayrı bölüm halinde yapılmıştır.
Servis kısmında: Bir ofis etrafında ter- t tiplenen mutfak ve teras, ütü odası, hiz-metçi odası ve W.C. si mevcuttur.
halledilmiş ve giriş holüne lüzumlu vestiyer ve tuvalet mahalli konmuştur.
Yatak odaları kısmında esas yatak oda-sına giyinme ve banyo verilmiş, diğer iki ya-tak odasına müsya-takil bir banyo konmuştur.
kısmından hole bir tek kapıdan irtibat ve-rilmiştir.
İnşaat sistemi:
Betonarme karkas, döşemeler beton blok ve yastık kirişler şeklinde inşa
edildi-tan çıkmıştır. Temiz tavan irtifaı 2.70 m. dir. Zemin çok sağlam bir kesme olması itibariyle temellerde münferit sömel tatbik edilmiştir. A blokunda cephe kolonları sö-mellerinde, mevcut büyük seviye farkları
se-A, 1 — Apartman girişi 2 — Otopark 3 — Daire 'girişi 4 — Servis girişi 5 — Hol 6 — Salon 7 — Teras 8 — Müzik köşesi 9 — Yemek 10 — Ütü odası
11 — Hizmetçi yatak odası 12 — W.C. - Lavabo 13 — Servis balkonu 14 — Mutfak 15 — Ofis 16 — Yatak odası 17 — Banyo 18 — Gardrop 19 — W.C. - Lavabo - Duş 20 — kömür deposu 21 — Kazan dairesi 22 — Çöp çıkışı 23 — / Amerikan bar 24 Montpla 25 — Şömine 26 — Dükkân 27 — Kapıcı
B apartmanı plânı
bağLantı kirişleri vasıtasiyle, lüzumlu rijidite temin edilmiştir.
Boğaz cephesini tamamen serbest bırak-mak düşüncesiyle cephe kolonları 1.85 içeri çekilerek, demir hususî profili, doğrama ka-saları, tavan ile döşeme arasında bütün cep-he boyunca yerleştirilmiştir.
Doğrama 1.32 m. modüllü olarak imâl edilmiş, dolu kısımlar haricen dalgalı saç, dahilen tecrit levhalı olarak yapılmış, ara-sında lüzumlu hava boşluğu bırakılmıştır. Doğramalar ufkî sürmeli olarak açılıp, te-mizlik maksadiyle büyük cam satıhları aynı zamanda şakulî mihverli olarak yapılmıştır. Her odada tabiî vantilâsyon için ayrı bir pencere mevcuttur.
bik edilmiştir. Yağlıboyalı tavan ve duvar satıhları dahilen alçı sıva yapılmıştır.
Bütün tesisat bacalar içinde halledil-miştir. Her iki blokta servis balkonundan çalışan bir çöp bacası mevcuttur.
A = + 18.48 m. Nivosu plânı A0 = + 2 1 . 5 0 m. Nivosu plânı A , = + 24.62 m. | + 27.74 m. - Nivoları plânı + 30.86 m. ) A = + 34.28 m. Nivosu plânı A. = Merdivenden kesit Ar = Kuzey doğu cephesi
Ag = Güney batı cephesi
An = Güney doğu cephesi
Bt = + 1.80 m. Nivosu plânı B„ = + 4.92 m. | + 8.04 m. i Nivoları planı + 11.16 m. j + 14.28 m. j B^ = + 17.70 m. Nivosu plânı Bı = Merdivenden kesit
Bf = Güney doğu cephesi
Bf = Kuzey doğu cephesi
B. = Güney batı cephesi Bs = Kuzey batı cephesi
