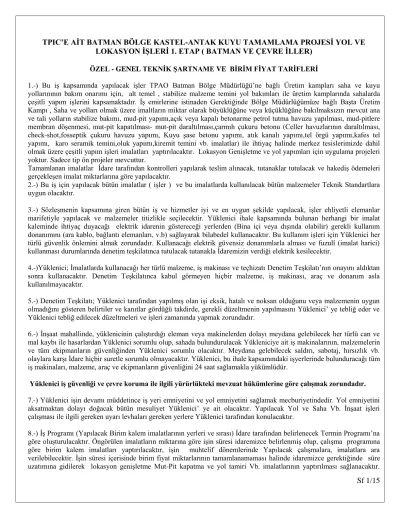

TPIC E AİT BATMAN BÖLGE KASTEL-ANTAK KUYU TAMAMLAMA PROJESİ YOL VE LOKASYON İŞLERİ 1. ETAP ( BATMAN VE ÇEVRE İLLER)

Sf 1/15 TPIC’E AİT BATMAN BÖLGE KASTEL-ANTAK KUYU TAMAMLAMA PROJESİ YOL VE

LOKASYON İŞLERİ 1. ETAP ( BATMAN VE ÇEVRE İLLER)

ÖZEL - GENEL TEKNİK ŞARTNAME VE BİRİM FİYAT TARİFLERİ IRLAYAN : Yaşar İNAN İnş. Baştek. TPAO

1.-) Bu iş kapsamında yapılacak işler TPAO Batman Bölge Müdürlüğü’ne bağlı Üretim kampları saha ve kuyu yollarınının bakım onarımı için, alt temel , stabilize malzeme temini yol bakımları ile üretim kamplarında sahalarda çeşitli yapım işlerini kapsamaktadır. İş emirlerine istinaden Gerektiğinde Bölge Müdürlüğümüze bağlı Başta Üretim Kampı , Saha ve yolları olmak üzere imaltların miktar olarak büyüklüğüne veya küçüklüğüne bakılmaksızın mevcut ana ve tali yolların stabilize bakımı, mud-pit yapımı,açık veya kapalı betonarme petrol tutma havuzu yapılması, mud-pitlere membran döşenmesi, mut-pit kapatılması- mut-pit daraltılması,çarmıh çukuru betonu (Celler havuzlarının daraltılması, check-shot,fosseptik çukuru havuzu yapımı, Kuyu şase betonu yapımı, atık kanalı yapımı,tel örgü yapımı,kafes tel yapımı, karo seramik temini,oluk yapımı,kiremit temini vb. imalatlar) ile ihtiyaç halinde merkez tesislerimizde dahil olmak üzere çeşitli yapım işleri imalatları yaptırılacaktır. Lokasyon Genişletme ve yol yapımları için uygulama projeleri yoktur. Sadece tip ön projeler mevcuttur.

Tamamlanan imalatlar İdare tarafından kontrolleri yapılarak teslim alınacak, tutanaklar tutulacak ve hakediş ödemeleri gerçekleşen imalat miktarlarına göre yapılacaktır.

2.-) Bu iş için yapılacak bütün imalatlar ( işler ) ve bu imalatlarda kullanılacak bütün malzemeler Teknik Standartlara uygun olacaktır.

3.-) Sözleşmenin kapsamına giren bütün iş ve hizmetler iyi ve en uygun şekilde yapılacak, işler ehliyetli elemanlar marifetiyle yapılacak ve malzemeler titizlikle seçilecektir. Yüklenici ihale kapsamında bulunan herhangi bir imalat kaleminde ihtiyaç duyacağı elektrik idarenin göstereceği yerlerden (Bina içi veya dışında olabilir) gerekli kullanım donanımını (ara kablo, bağlantı elemanları, v.b) sağlayarak bilabedel kullanacaktır. Bu kullanım işleri için Yüklenici her türlü güvenlik önlemini almak zorundadır. Kullanacağı elektrik güvensiz donanımlarla alması ve fuzulî (imalat harici) kullanması durumlarında denetim teşkilatınca tutulacak tutanakla İdaremizin verdiği elektrik kesilecektir.

4.-)Yüklenici; İmalatlarda kullanacağı her türlü malzeme, iş makinası ve teçhizatı Denetim Teşkilatı’nın onayını aldıktan sonra kullanacaktır. Denetim Teşkilatınca kabul görmeyen hiçbir malzeme, iş makinası, araç ve donanım asla kullanılmayacaktır.

5.-) Denetim Teşkilatı; Yüklenici tarafından yapılmış olan işi eksik, hatalı ve noksan olduğunu veya malzemenin uygun olmadığını gösteren belirtiler ve kanıtlar gördüğü takdirde, gerekli düzeltmenin yapılmasını Yüklenici’ ye tebliğ eder ve Yüklenici tebliğ edilecek düzeltmeleri ve işleri zamanında yapmak zorundadır.

6.-) İnşaat mahallinde, yüklenicinin çalıştırdığı eleman veya makinelerden dolayı meydana gelebilecek her türlü can ve mal kaybı ile hasarlardan Yüklenici sorumlu olup, sahada bulundurulacak Yükleniciye ait iş makinalarının, malzemelerin ve tüm ekipmanların güvenliğinden Yüklenici sorumlu olacaktır. Meydana gelebilecek saldırı, sabotaj, hırsızlık vb.

olaylara karşı İdare hiçbir suretle sorumlu olmayacaktır. Yüklenici, bu ihale kapsamındaki işyerlerinde bulunduracağı tüm iş makinaları, malzeme, araç ve ekipmanların güvenliğini 24 saat sağlamakla yükümlüdür.

Yüklenici iş güvenliği ve çevre koruma ile ilgili yürürlükteki mevzuat hükümlerine göre çalışmak zorundadır.

7.-) Yüklenici işin devamı müddetince iş yeri emniyetini ve yol emniyetini sağlamak mecburiyetindedir. Yol emniyetini aksatmaktan dolayı doğacak bütün mesuliyet Yüklenici’ ye ait olacaktır. Yapılacak Yol ve Saha Vb. İnşaat işleri çalışması ile ilgili gereken uyarı levhaları gereken yerlere Yüklenici tarafından konulacaktır.

8.-) İş Programı (Yapılacak Birim kalem imalatlarının yerleri ve sırası) İdare tarafından belirlenecek Termin Programı’na göre oluşturulacaktır. Öngörülen imalatların miktarına göre işin süresi idaremizce belirlenmiş olup, çalışma programına göre birim kalem imalatları yaptırılacaktır, işin muhtelif dönemlerinde Yapılacak çalışmalara, imalatlara ara verilebilecektir. İşin süresi içerisinde birim fiyat miktarlarının tamamlanamaması halinde idaremizce gerektiğinde süre uzatımına gidilerek lokasyon genişletme Mut-Pit kapatma ve yol tamiri Vb. imalatlarının yaptırılması sağlanacaktır.

Sf 2/15

Yüklenici firmadan iş programını idaremizin termin programına göre revize etmesi istenmesi durumunda yüklenici firma revize iş programını İdareye sunmak zorundadır.

Çalışma Alanları TPAO Batman Bölge Müdürlüğü’ne bağlı Üretim kampları ve bağlı istasyonlar saha ve kuyu yolları, İle Gerektiğinde Merkez Tesisler Olmak Üzere Batman, Diyarbakır, Mardin, Siirt, Şırnak vs. ( Doğu Ve Güneydoğu Anadolu Bölgesindeki İllerdir )

9.-) Hafriyat çalışmaları esnasında hiçbir şekilde dinamitle patlatma yapılmayacaktır. Aksi taktirde İdare tek taraflı sözleşmeyi fesh etme ve kati teminatı irad kaydettirme yetkisine sahip olacaktır. İdarece yol lokasyon saha Geişletme vb.

inşaat çalışmalarında yapılacak noktalarda yüklenici firmaya yer teslimi yapılmadan öce idaremizin ilgili birimince gerekiyorsa istimlak ve zarar ziyan çalışmaları yapılacaktır,

Yüklenici firmaya işyeri ve güzergah teslimi yapılacaktır. işyeri tesliminden sonra yüklenici firmanın dikkatsiz ve tedbirsiz çalışmalarından dolayı oluşabilecek her türlü zarar ziyan ve mülkiyetlerde oluşan zarar ve ziyanlar yüklenici firma tarafından karşılanacaktır, idaremizin herhangi bir sorumluluğu olmayacaktır.

10.-) Alan ,Lokasyon saha ve kuyu yolları için temin edilecek stabilize malzemeler, ruhsatlı stabilize ocaklarından temin edilip nakledilecektir. Aksi taktirde çevreye verilecek zarar ziyandan sedece Yüklenici sorumlu olacaktır.

11.-) Yüklenici firma işin süresine bağlı olmadan idarece talep edildiği anda en geç bir gün içerisinde eş zamanlı 6 ekip kurarak eeş zamanlı 6 noktada birden çalışma yapmak zorundadır Yükleniciye ekip bulundurmadığı her gün için saha başına 1.000,00-TL. (Bin Türk Lirası) ceza kesilecek olup bu ceza tutarı Yüklenici’nin bu durumu takip eden ilk hakedişinden kesilecektir. Uygulanacak ceza işin süresi ile ilgili değildir idarenin talebinin yerine getirilmemesi neticesinde meydana gelebilecek ham petrol üretimi ile ilgilidir.

Ayrıca idarenin talebine rağmen işin yapılmamasından dolayı imalatın yapılması istenen kuyuda yüklenicinin imalattı yapmaması halinde asli kusurundan dolayı petrol ürtiminde kayıp yaşanması halinde asli kusurun yükleniciden kaynaklanması halinde idari işlem yapılarak kaybın yükleniciden tahsisi için idari işlem yapılabilecektir.

12.-) İdare, Çalışma Programına göre beklemeyecek şekilde işin hızlandırılması maksadıyla Yüklenici’den iş yerindeki iş makinası sayılarını/Ekipman sayılarını arttırmasını talep edebilecektir ve Yüklenici bu durumda İdare’nin talebini, talebi takip eden ilk günde yerine getirmekle mükelleftir.

13.-) Birim fiyat Teklif cetvelinde olmayan ancak yapılması gereken işler için Yeni poz oluşturulması sürecinde, Kurumların Birim fiyatları veya piyasa araştırması göz önüne alınarak fiyatlar tespit edilir. Belirlenen fiyatlara yüklenicinin İhale tenzilatı uygulanarak Birim Fiyat’a son şekil verilir ve Hakediş ödemelerinde kullanılır.

14.) Birim fiyat imalatlarının işe başlamaları ve iş bitişleri ve kabul işlemleri her bir alanın/sahanın / yol vb. inşaatın bitiminde denetim teşkilatı ve firma yetkilisi nezaretinde yapılan imalatlar tutanakla idarece teslim alınacak ve idarenin kullanımına tahsis edilecektir. İşin bitiminde geçici kabul işlemi yapılacaktır. Kullanma ve işletme sonucu olmaksızın ortaya çıkan kusur ve aksaklıkların giderilmesi geçici kabul yapılıncaya kadar yüklenicinin sorumluluğundadır, Geçici kabul ile kesin kabul arasındaki süreçte ise YİGŞ hükümleri uygulanacaktır.

15-) Ödemeler: Her ay yapımı tamamen bitmiş gerçekleşen birim kalemlere miktarlara göre teklif edilen bedel üzerinden Hakediş ödemeleri akdedilen sözleşme hükümleri çerçevesince gerçekleştirilecektir. ( sondaj lokasyonu imalatı yapılması halinde bütünü bittikten sonra hakedişe tabi olacaktır)

16.-) İşin süresine bağlı olmaksızın İdare tarafından istenildiğinde getirilecek olan İş Makinaları, kamyonlar Vb.

ekipmanlar her bir çalışma alanı saha için ayrı ayrı olacaktır. Örneğin herhangi bir sahaya 3 adet kamyon istenmişse bu sadece bir saha alanı içindir. Eğer aynı anda 3 ( üç ) alanda/mahalde çalışma olursa yüklenici bu duruma göre 9 adet kamyon bulundurması gerekmektedir. Bulundurmadığı takdirde sözleşmede belirtilen ceza oranı çarpı bulundurulması gereken adet oranında ceza kesilecektir.yüklenici idarenin taleplerini 1 gün içerisinde yerine getirmek zorundadır.

Sf 3/15

17.-) Yüklenici, idarece gerek duyulması halinde haritalama ve topografi çalışmaları için en az 1 adet harita mühendisi, 1 adet harita teknikerini iş yerinde bulundurmak zorundadır.

18.-)Denetim Teşkilatı Hizmetlerinde Kullanılmak Üzere Araç Temini

a) Yüklenici firma 2 adet çift kabinli 2400-3000 cc pikap türü ( en az 2017 model 4 x 4 ) sürücüsüz aracı iş yeri tesliminden geçici kabul/varsa geçici kabul eksiklerinin tamamlandığına dair tutanağın denetim teşkilatınca tutulduğu tarihe kadar denetim faaliyetleri için denetim teşkilatının kontrollük hizmetlerinde kullanılmak üzere idareye tahsis edecektir. Araç Geçici Kabul sonrası YÜKLENİCİ ye iade edilecektir. araca idaremizce araç takip sistemi takılarak takip altına alınacaktır, araç yükleniciye teslim edildiğinde sistem sökülerek teslim edilecektir.

b ) Araçlar için toplamda en fazla 15.000 (On beş bin) km/ Ay geçmemek şartıyla tüm yakıt, bakım ve diğer bakım onarım giderleri yükleniciye aittir. 15.000 (On beş bin) kilometrenin üzerinde yol yapılması halinde 15.000 (On beş bin) kilometreden sonraki çalışmalar için yapılan yakıt harcamaları idarece karşılanacaktır. Toplamda aylık 15.000 (On beş bin) kilometreden daha az kilometre yapılması halinde yükleniciden herhangi bir kesinti yapılmayacaktır.

c) Araçların kullanılmasına engel bir kusurunun olmaması gerekmektedir. Lastiklerinin kış veya yaz lastik değişimi yükleniciden talep edilmesi halinde 3 gün içerisinde yapılacaktır.

d) Araç klimalı olacaktır. Aracın her türlü akaryakıt, bakım, onarım, trafik sigortası, kaskosu, vergi vs. giderleri

YÜKLENİCİ tarafından karşılanacaktır. Aracın yağ ve mevsime uygun lastik değişimleri hasarlı yâda miadını doldurmuş lastik değişimleri YÜKLENİCİ tarafından derhal yerine getirilecektir

e) Araç 5 kişilik olacak ve ayrıca yük taşıma bölümü olacaktır. (Numune taşıma Vb. İşler için) Araç trafik kurallarının gerektirdiği tüm ekipman ve teçhizatla donanımlı olacaktır.

f ) Araç tam kaskolu olacaktır. Aracı kullanan idarenin teknik personelinin kusuru olsa dahi bu kusurlardan doğan tüm zararlar trafik raporları tutulmak kaydıyla yükleniciye ait olacaktır. Herhangi bir şekilde aracın kullanımının mümkün olmaması halinde yüklenici idareye en geç 5 iş günü içerisinde aynı evsafta yeni bir araç tahsis etmekle yükümlüdür.

g) Yüklenici tarafından temin edilecek pikap için işin (işin süresi )+( Minimum 45 takvim günü Geçici Kabul İşleri için ) olmak üzere Araç kira bedeli + yakıt gideri için günlük ortama 500 km/ yakıt gideri idarece yaklaşık maliyete dağıtılmış olup, birim fiyat teklif cetvelinde bulunan kalemler dışında yükleniciye ayrıca herhangi bir ödeme yapılmayacaktır.

Yüklenicinin araçla ilgili tüm giderlerini genel giderlerine / kar oranına yüklediği kabul edilecektir. Denetim teşkilatı hizmetine işe başlama günü itibari ile teslim edilmemesi halinde günlük 750,00-TL/ Gün ceza uygulaması yapılarak hakkediş kesintisi yapılacaktır.

BİRİM FİYAT TEKLİF CETVELİNİ OLUŞTURAN İŞLERİN AÇIKLAMASI

ÖNEMLİ BİLGİ NOTU : ÖBF-1, ÖBF-2 ,ÖBF-3,ÖBF-4 VE ÖBF-5 , Birim imalat kalemlerinin gerçekleştirilmesi için işin içinde bulunan tüm iş makinalarının vs. temini her türlü nakli yüklenicinin birim fiyat teklif fiyatına

dahildir. (ÖBF-6 da ilk nakil hariç diğer nakliyeler ödenir)

ÖBF-1 MAKİNA İLE KIRILMIŞ ELENMİŞ OCAK TAŞI /ALT TEMEL MALZEMESİ (KALKER VEYA BAZALT ) TEMİN EDİLMESİ, 50 KM KADAR NAKLİ, SERİLMESİ, VİDANJÖRLE SULANMASI, LASTİK TEKERLEKLİ VE TİTREŞİMLİ SİLİNDİRLERLE SIKIŞTIRILMASI (M³)

)

Karayolları Teknik Şartnamesi ilgili kısmındaki esaslar dâhilinde ocak taşından, konkasörle kırılmış ve elenmiş (1") lik malzeme ile temel yapılması.

BİRİM FİYATA DÂHİL OLAN MASRAFLAR:

Taşın ocaklardan çıkartılması, konkasöre verilecek boyutta kırılması, yüklenmesi, ocak-konkasör arasında nihai ortalama mesafeye kadar taşınması, boşaltılması, konkasöre verilmesi, Karayolları Teknik Şartnamesi ilgili kısmında belirtilen granülometriyi elde edecek şekilde konkasörle kırılması ve elenmesi, kırılmış ve elenmiş malzemenin vasıtalara yüklenmesi, Kırılmış ve elenmiş malzemenin konkasörden ( 50 km mesafeye kadar işbaşına kadar) nakliyesi, suyun iş başına taşınması, boşaltılması, suretiyle malzemenin hazırlanması, İdarece istenilecek kalınlıkta serilmesi, vidanjörle

Sf 4/15

suyun temini, temel malzemesinin şartnamede belirtilen miktarda sulanması ve optimum su muhtevası olacak şekilde aktarılması, İdarece istenilecek nitelikteki vibrasyonlu ve lastik tekerlekli silindirin, titreşimli silindirin işbaşında temini, ıkıştırmanın yapılması suretiyle temel tabakası teşkili, aşağıda "Birim Fiyata Dahil Olmayan Masraflar" başlığı altında sayılanlar dışında kalan diğer bütün işlerin yapılması için lüzumlu her türlü işçilik, malzeme, makine, alet ve edevat masrafları ile müteahhit karı ve genel masraflar.

NAKLİ : Pozda Temin edilecek malzemesinin hangi ocaktan temin edilip çekileceği önceden İdare’ye bildirilecek ve İdare isterse Yüklenicinin malzeme temin etmeyi planladığı ocaklardan malzeme numunesi talep edebilecektir. İşin devamı esnasında Sahaya nakledilen malzemenin kalitesi, nitelikleri ve ocak ile ilgili sorun yaşandığı taktirde İdare Yüklenici’den ocak değiştirmesini talep edebilecek ve Yüklenici İdare’nin bu talebini yerine getirmek zorundadır.

Malzemesinin temini nakli , serimi sulama ve sıkıştırması için 1 metreküpünün en az 50 Km’ye nakliyesine kadar teklif verecek (Her türlü yol sınıfına göre).Yüklenici nakliye işlerini gerçekleştirirken nakliye için yapılacak tüm giderleri (yakıt giderleri, Araç ve amortisman giderleri, işçilik giderleri v.s) teklif edeceği fiyatın, bu poz kapsamı içerisinde olacaktır.

SERİMİ: pozda belirtilen Makine ile malzeme serme işleri ile ilgili olarak; İdare tarafından talep edildiğinde yüklenici, Lokasyon sahası ve bağlantı yolunda malzeme serme işlerini yapacaktır. Lokasyon, saha alanları vb. inşaat alanlarında bağlantı yolu tüm reglaj işleri tamamlanarak lokasyon sahası uygun kota getirildikten sonra malzeme serim işlerine geçilecektir. İş makinesinin temini, iş mahalline nakliyesi, iş yerinde çalıştırılması, işçilik, , v.b işler teklif edilecek birim fiyatın içerisinde olacaktır.

SIKIŞTIRMA: Pozda belirtilen Silindir ile malzemenin sıkıştırma işleri ile ilgili olarak; İdare tarafından talep edildiğinde yüklenici, saha ve yollarında malzemenin sıkıştırılması işlerini yapacaktır. silindir çalışma yerinde serilen malzeme miktarının Ton cinsinden 0,005 katsayısı ile çarpılması sonucu bulanan değer ( saat) kadar çalışması gerekmektedir. Silindirin temin, iş mahalline nakliyesi, iş yerinde çalıştırılması, işçilik, v.b işler teklif edilecek birim fiyatın içerisinde olacaktır.

Yukarıda anlatılan imalatların yapım işleri için; gerekli her türlü malzeme, işçilik ve her türlü nakliye işleri ile fiyat farkı adı altında ayrı bir ücret talep edilmeyecektir. Fiyata dahil olmayan iş kalemi yoktur.Malzeme temini, yüklenmesi, nakli, serilmesi,vidanjörle sulanması, sıkıştırılması işlerinin tamamı birim fiyata dahildir. ( her türlü nakliye iş makinaları dahil ) birim fiyata dahildir.

ÖLÇÜ:

Kırılmış ve elenmiş ocak taşının taşıma vasıtalarının karışım dolu ve boş ağırlığı farkları esas alınmak suretiyle tespit edilecek ton cinsinden ağırlığıdır. Tüm tartı işleri TPAO Tarafından belirlenecek kantarda yapılacaktır.

NOT:

1 – Kırılmış ve elenmiş ocak taşı ile temel projede belirtilen kalınlıkta, idarenin belielediği kalınlıkta serilecektir.

Tolerans olarak ± 10 mm. kabul edilecek olup, tabaka kalınlığının toleranstan fazla serilmesi halinde ödeme yapılmayacak veya fazla kalınlık kaldırılacaktır. Eksik serilmesi halinde ise projede belirtilen kalınlık tamamlatılacak.

2 – Temel içindeki agrega karışım oranlarının değişmesi veya ilave filler ve/veya kum gerekmesi halinde, herhangi bir munzam ödeme veya yeni fiyat yapılmaz.

4 - Müteahhit, İdarece verilen karışım formülüne göre imalat yapmak zorunda olduğundan dizayn değişmesinden dolayı birim fiyatta herhangi bir değişiklik yapılmaz.

ÖBF-2 MAKİNA İLE STABİLİZE TEMİN EDİLMESİ , 50 KM KADAR NAKLİ, SERİLMESİ, VİDANJÖRLE SULANMASI, LASTİK TEKERLEKLİ VE TİTREŞİMLİ SİLİNDİRLERLE SIKIŞTIRILMASI (M³)

Pozunda belirtilen işler; genel olarak bu iş kapsamında yeni yapılacak olan imalatlar - inşaat imalat alanları yollar için gerekli stabilize malzemesinin ocaktan sökülmesi, naklini yapacak kamyonlara iş makinası (kepçe, ekskavatör vb yükleyici) ile yüklenmesi nakli serilmesi vidanjörle sulanması, lastik tekerlekli ve titreşimli silindirlerle sıkıştırılmaı işleridir. (Temin edilecek malzemenin Denetim Teşkilatı tarafından ölçümleri yapıldıktan sonra stabilize malzemesi serim

Sf 5/15

işlemleri yapılacaktır. Stabilize malzemesinin tamamı kesinlikle ruhsatlı stabilize ocaklarından temin edilecektir. şartsız yerine getirmek zorundadır.)

NAKLİ : Pozda Temin edilecek malzemesinin hangi ocaktan temin edilip çekileceği önceden İdare’ye bildirilecek ve İdare isterse Yüklenicinin malzeme temin etmeyi planladığı ocaklardan malzeme numunesi talep edebilecektir. İşin devamı esnasında Sahaya nakledilen malzemenin kalitesi, nitelikleri ve ocak ile ilgili sorun yaşandığı taktirde İdare Yüklenici’den ocak değiştirmesini talep edebilecek ve Yüklenici İdare’nin bu talebini yerine getirmek zorundadır.

Malzemesinin temini nakli , serimi sulama ve sıkıştırması için 1 metreküpünün en az 50 Km’ye nakliyesine kadar teklif verecek (Her türlü yol sınıfına göre).Yüklenici nakliye işlerini gerçekleştirirken nakliye için yapılacak tüm giderleri (yakıt giderleri, Araç ve amortisman giderleri, işçilik giderleri v.s) teklif edeceği fiyatın, bu poz kapsamı içerisinde olacaktır.

SERİMİ: pozda belirtilen Makine ile malzeme serme işleri ile ilgili olarak; İdare tarafından talep edildiğinde yüklenici, Lokasyon sahası ve bağlantı yolunda malzeme serme işlerini yapacaktır. Lokasyon, saha alanları vb. inşaat alanlarında bağlantı yolu tüm reglaj işleri tamamlanarak lokasyon sahası uygun kota getirildikten sonra malzeme serim işlerine geçilecektir. İş makinesinin temini, iş mahalline nakliyesi, iş yerinde çalıştırılması, işçilik, , v.b işler teklif edilecek birim fiyatın içerisinde olacaktır.

SIKIŞTIRMA: Pozda belirtilen Silindir ile malzemenin sıkıştırma işleri ile ilgili olarak; İdare tarafından talep edildiğinde yüklenici, saha ve yollarında malzemenin sıkıştırılması işlerini yapacaktır. silindir çalışma yerinde serilen malzeme miktarının Ton cinsinden 0,005 katsayısı ile çarpılması sonucu bulanan değer ( saat) kadar çalışması gerekmektedir. Silindirin temin, iş mahalline nakliyesi, iş yerinde çalıştırılması, işçilik, v.b işler teklif edilecek birim fiyatın içerisinde olacaktır.

Yukarıda anlatılan imalatların yapım işleri için; gerekli her türlü malzeme, işçilik ve her türlü nakliye işleri ile fiyat farkı adı altında ayrı bir ücret talep edilmeyecektir. Fiyata dahil olmayan iş kalemi yoktur.Malzeme temini, yüklenmesi, nakli, serilmesi,vidanjörle sulanması, sıkıştırılması işlerinin tamamı birim fiyata dahildir. ( her türlü nakliye iş makinaları dahil ) birim fiyata dahildir.

BİRİM FİYATA DÂHİL OLMAYAN MASRAFLAR:

Birim fiyata Dâhil olmayan her hangi bir masraf kalemi bulunmamaktadır.

ÖBF-3 MAKİNE İLE OCAK TAŞI / BLOKAJ TEMİN EDİLMESİ, 50 KM KADAR NAKLİ, SERİLMESİ, TİTREŞİMLİ SİLİNDİRLERLE SIKIŞTIRILMASI (MALZEMESİNİN % 30 0-25 CM ARASI ,MALZEMENİN % 30 KISMI 25-50 CM ARASI , MALZEMENİN % 40 KISMI 50-100 CM ARASI ) (BİRİM FİYAT TARİFİNDE BELİRTİLEN ŞEKİLDE (TON)

İdarece saha ve yollarda Denetim Teşkilatınca ihtiyaç duyulması halinde İdare’ nin talebi doğrultusunda en yakın mahal veya mahallerden ocaklardan ((MALZEMENİN % 30 KISMI 0-25 CM ARASI ,MALZEMENİN % 30 KISMI 25-50 CM ARASI , MALZEMENİN % 40 KISMI 50-100 CM ARASI ) mahaller için temin edilecek taş malzemesinin çapı ve miktarı Denetim Teşkilatı tarafından belirlenecektir.) ocak taşı temini,nakli, serilmesi,sıkıştırılması alt yapı blokaj imalatları yapılacaktır.

NAKLİ : Pozda Temin edilecek malzemesinin hangi ocaktan temin edilip çekileceği önceden İdare’ye bildirilecek ve İdare isterse Yüklenicinin malzeme temin etmeyi planladığı ocaklardan malzeme numunesi talep edebilecektir. İşin devamı esnasında Sahaya nakledilen malzemenin kalitesi, nitelikleri ve ocak ile ilgili sorun yaşandığı taktirde İdare Yüklenici’den ocak değiştirmesini talep edebilecek ve Yüklenici İdare’nin bu talebini yerine getirmek zorundadır.

Malzemesinin temini nakli , serimi ve sıkıştırması için 1 metreküpünün en az 50 Km’ye nakliyesine kadar teklif verecek (Her türlü yol sınıfına göre).Yüklenici nakliye işlerini gerçekleştirirken nakliye için yapılacak tüm giderleri (yakıt giderleri, Araç ve amortisman giderleri, işçilik giderleri v.s) teklif edeceği fiyatın, bu poz kapsamı içerisinde olacaktır.

SERİMİ: pozda belirtilen Makine ile malzeme serme işleri ile ilgili olarak; İdare tarafından talep edildiğinde yüklenici, Lokasyon sahası ve bağlantı yolunda malzeme serme işlerini yapacaktır. Lokasyon, saha alanları vb. inşaat alanlarında

Sf 6/15

bağlantı yolu tüm reglaj işleri tamamlanarak lokasyon sahası uygun kota getirildikten sonra malzeme serim işlerine geçilecektir. İş makinesinin temini, iş mahalline nakliyesi, iş yerinde çalıştırılması, işçilik, , v.b işler teklif edilecek birim fiyatın içerisinde olacaktır.

SIKIŞTIRMA: Pozda belirtilen Silindir ile malzemenin sıkıştırma işleri ile ilgili olarak; İdare tarafından talep edildiğinde yüklenici, saha ve yollarında malzemenin sıkıştırılması işlerini yapacaktır. silindir çalışma yerinde serilen malzeme miktarının Ton cinsinden 0,005 katsayısı ile çarpılması sonucu bulanan değer ( saat) kadar çalışması gerekmektedir. Silindirin temin, iş mahalline nakliyesi, iş yerinde çalıştırılması, işçilik, v.b işler teklif edilecek birim fiyatın içerisinde olacaktır.

Yukarıda anlatılan imalatların yapım işleri için; gerekli her türlü malzeme, işçilik ve her türlü nakliye işleri ile fiyat farkı adı altında ayrı bir ücret talep edilmeyecektir. Fiyata dahil olmayan iş kalemi yoktur.Malzeme temini, yüklenmesi, nakli, serilmesi, sıkıştırılması işlerinin tamamı birim fiyata dahildir. ( her türlü nakliye iş makinaları dahil ) birim fiyata dahildir.

BİRİM FİYATA DÂHİL OLMAYAN MASRAFLAR:

Birim fiyata Dâhil olmayan her hangi bir masraf kalemi bulunmamaktadır.

ÖBF-4 MAKİNE İLE (PATLAYICI MADDE KULLANMADAN) SERT KAYA KAZILMASI ( 500 MT RÖPRİZ DAHİL ) (M3)

pozunda belirtilen her türlü sert kayalık zeminde ve her derinlikte hafriyat yapılması işleri ile ilgili olarak;

-Her türlü zemin (Sert Kaya, v.s) sınıflarında patlayıcı madde kullanmadan kazının yapılması, taşıtlara yüklenmesi, 500 metreye kadar röpriz taşınması, depo, imla(dolgu) veya sedde yerinde boşaltılması, serilmesi veya imalat, inşaat yapıldıktan sonra kazı yerinde kalan boşlukların doldurulması, kazı yeri ile depo veya dolgunun düzeltilmesi ve 30 cm kalınlığında tabakalar ile sıkıştırılması işleri ve her türlü işçilik, makine, malzeme v.b işler teklif edilecek birim fiyatın içerisinde olacaktır. (Yüklenici Saha - Lokasyon genişletme vb. inşaat imalatlarında sahası ve Bağlantı yolunda komple hafriyat işlerini yaptığında ağaç ve bitkilerin kaldırılmasını da hafriyat işleri içerisinde değerlendirecektir.).

Yukarıda anlatılan işler için; gerekli alet teçhizat ve her türlü malzeme, işçilik ve ( her türlü nakliye iş makinaları dahil ) birim fiyata dahildir. Fiyata dahil olmayan iş kalemi yoktur.

ÖBF-5 MAKİNE İLE PATLAYICI MADDE KULLANMADAN YUMUŞAK KAYA KAZILMASI ( 500 MT.

RÖPRİZ DAHİL) (M3)

pozunda belirtilen her türlü yumuşak kayalık zeminde ve her derinlikte hafriyat yapılması işleri ile ilgili olarak;

-Her türlü zemin (Yumuşak Kaya, Küskülük, toprak, balçık, v.s) sınıflarında patlayıcı madde kullanmadan kazının yapılması, taşıtlara yüklenmesi, 500 metreye kadar röpriz taşınması, depo, imla(dolgu) veya sedde yerinde boşaltılması, serilmesi veya imalat, inşaat yapıldıktan sonra kazı yerinde kalan boşlukların doldurulması, kazı yeri ile depo veya dolgunun düzeltilmesi ve 30 cm kalınlığında tabakalar ile sıkıştırılması işleri ve her türlü işçilik, makine, malzeme v.b işler teklif edilecek birim fiyatın içerisinde olacaktır. (Yüklenici saha çalışması vb. Bağlantı yolunda komple hafriyat işlerini yaptığında ağaç ve bitkilerin kaldırılmasını da hafriyat işleri içerisinde değerlendirecektir.)

Yukarıda anlatılan işler için; gerekli alet teçhizat ve her türlü malzeme, işçilik ve ( her türlü nakliye iş makinaları dahil ) birim fiyata dahildir. Fiyata dahil olmayan iş kalemi yoktur.

15.150.1005 BETON SANTRALİNDE ÜRETİLEN VEYA SATIN ALINAN VE BETON POMPASIYLA BASILAN C25/30 BASINÇ DAYANIM SINIFINDA GRİ RENKTE NORMAL HAZIR BETON DÖKÜLMESİ(BETON NAKLİ DAHİL) (M3)

Belirtilen Hazır Beton (C25) ile ilgili olarak, yıkanmış, elenmiş ve/veya kırılmış granülometrik agrega ile TS'ye uygun C25 sınıfındaki hazır beton temini en yakın beton santralinden yapılacak, transmiksere yüklenmesi, lokasyona nakliyesi, döküm yerine basılması, serilmesi, vibratör ile sıkıştırılması(yüzey betonlarına vibrasyonlu mastar sistemi ile mastar

Sf 7/15

çekilecektir), sulanması ve gerektiğinde soğuktan, sıcaktan ve diğer dış tesirlerden korunması için hazır kür kullanılması, yeter sayıda deney için numune alınması ve gerekli deneylerin yapılması, her türlü işçilik, malzeme v.b işler teklif edilecek birim fiyatın içerisinde olacaktır.

Lokasyon/ lokasyon genişletme saha ve betonarme betonları vb. Beton imalatlar bu poz kapsamında imalatı yapılabilecektir ( Nakliye bedeli dahil ). ( lokasyon betonları, Cellar havuzu, Fosseptik havuzları, Kanallar vs. ayrıca lokasyon projeleri detaylarında belirtilmiş olan bütün betonarme imalatlar )

a) Betonarme betonu (C 25) pompası ile birlikte yüklenici tarafından temin edilecek. C25 sınıfı hazır beton pompası ile birlikte dökülecektir. Beton taşıyan her beton mikserinden inşaat yerinde 2 (iki) adet numune alınacak ve bu numuneler idarenin uygun gördüğü bir laboratuarda en az bir idare yetkilisi gözetiminde kırılacaktır. İmalatlarda kullanılacak tüm betonlar C25 Hazır Beton olacaktır.

b) Beton dökülmesi ve serilmesi sırasında gereken tüm donanımlar, tüm işçilikler yüklenici tarafından karşılanacaktır.

c) Betonu dökmek, sıkıştırmak (mutlaka vibratör kullanılacak), beton prizini alırken gerekli tüm bakım işlemlerini yapmak, Saha beton imalatlarında Perdah Makinesi ile perdahlanması, Beton kesme Makinesi ile idarece belirtilen aralıklarla kesilmesi, ilk bir hafta boyunca günde sabah ve akşam olmak üzere iki kere sulamak yüklenicinin sorumluluğundadır

d) Betonun döküm ve bakımı için uygun olan ortalama hava sıcaklığı +5 °C ile +30 °C arasında beton dökülecektir.

e) Suyun buharlaşmasıyla betonda istenmeyen çatlamaları önlemek amacıyla mümkün mertebe betonu günün serin saatlerinde dökülecektir.

f) Soğuk ve sıcak havalarda beton dökümü için TS 1248’deki esaslar uygulanacaktır.

g) Vibratör kullanılmadan beton dökülmeyecektir.

h) Kalıp söküldükten sonra beton içerisinde çıkabilecek boşluklar, segregasyon, v.b. tamir gerektiren kısımlar, idare’nin onay vereceği ve yüklenici tarafından temin edilecek bir malzeme ile idare’nin denetiminde kapatılacaktır.

ı) Betonun korunması ve bakımı için normal koşullarda TS 1247’ye, anormal koşullarda ise TS 1248’e uyulacaktır.

i) Beton döküldükten sonra ilk priz alma (sertleşme) günlerinde dondan, sıcaktan (güneş ışınları), rüzgârdan (kuruma), su akıntısı, kimyasal etkiler ve sarsıntıdan korunacak, en az 7 gün süre ile sabah ve akşam sulanmak suretiyle nemli tutulacaktır. Çabuk sertleşen portland çimentoları ile dökülen betonlar daha uzun süre nemli tutulacaktır.

j) Beton mikseri santralden çıktıktan en geç 2 saat içinde işyerinde dökülecektir. Bu süreyi geçen betonlar Lokasyon alanına dökülmeyecektir.

k) Lokasyon/ saha Vb. imalat betonları uygun kotlarda dökülecek olup, lokasyon betonu üzerinde herhangi su birikintilerinin olmasına mahal verilmeyecektir.

Yukarıda belirtilen imalatların yapım işleri için; gerekli her türlü malzeme, işçilik ve her türlü nakliye işleri ile fiyat farkı adı altında ayrı bir ücret talep edilmeyecektir. Fiyata dahil olmayan iş kalemi yoktur.

ÖBF-6 NERVÜRLÜ ÇELİK HASIRIN VEYA Ø8-Ø12 MM NERVÜRLÜ BETON ÇELİK ÇUBUĞUN KESİLMESİ,BÜKÜLMESİ VE YERİNE KOYULMASI (TON) ( NAKLİYE VE İŞÇİLİK DAHİL )

pozunda belirtilen Q8-Q12 inşaat demiri temini ve döşenmesi (12 mm. dâhil) işleri ile ilgili olarak, beton çelik çubukların temini, Lokasyona Nakliyesi, projesine göre kesilip bükülerek hazırlanması, yerine konması, bağlanması için demir, bağlama teli ve gerekli her türlü malzeme ve zayiatı, inşaat yerindeki yükleme, yatay ve düşey taşıma, boşaltma, işçilik, , v.b işler teklif edilecek birim fiyatın içerisinde olacaktır.

Lokasyon/ saha ve betonarme betonlarında demir donatı işleri bu poz kapsamında imalatı yapılacaktır.

a) Her çaptaki demir donatı ve bağlanması için gerekli tüm malzemeler (bağlama teli, çivi vb.) yüklenici tarafından temin edilecek ve bükülüp projede gösterilen yerine konulacaktır.( her türlü malzeme yükleniciye aittir. )

b) Donatı bağlanırken kalıp-donatı arası ve grobeton-donatı arası bağlantıyı kesmek için plastik paspayı malzemeleri kullanılacaktır.

Sf 8/15

c) Demirler her zaman hasardan korunacak, yerine yerleştirilmesi sırasında ve beton dökülene kadar üzerinde pas, toz, yağ, boya ve diğer yabancı maddeler olmayacaktır.

d) Enine donatılar boyuna donatılara kaynakla bağlanmayacaktır.

e) Projelerde gösterilen donatılar düzenlenecektir. Donatıların nasıl hazırlanacağına ilişkin tüm detaylar proje detaylarında açık bir şekilde verilmiştir.

f) Donatılar, boyuna donatıyı dıştan kavrayacak ve kancaları aynı boyuna donatı etrafında kapanacak ve Kapanma açısı 135º olacaktır.

Yukarıda anlatılan imalatların yapım işleri için; gerekli her türlü malzeme, işçilik ve her türlü nakliye işleri ile fiyat farkı adı altında ayrı bir ücret talep edilmeyecektir. Fiyata dahil olmayan iş kalemi yoktur.

15.180.1001 AHŞAP SERİ KALIP YAPILMASI (M2)

Proje ve şartnamesine göre, seri halde yapılan ve yerde dökülüp kullanılacağı yere taşınan beton ve betonarme münferit yapım işleri için, iç yüzleri rendelenmiş ve yağlanmış II. sınıf çam kerestesinden seri kalıp yapılması, sökülmesi, temizlenmesi, bu işler için gerekli tahta, mesnet, kadronlar, kuşaklar, destekler, çivi, tel, benzeri gereçler, malzeme ve zayiatı ile işçilik, iş yerinde yatay-düşey taşıma, yükleme-boşaltma, müteahhit genel giderleri ve kârı dâhil, 1 m² fiyatı:

ÖLÇÜ : Kalıp gören yüzler projesinden veya yerinde ölçülerek hesaplanır.

a) Kalıplar II. sınıf çam kerestesinden düz yüzeyli kalıp olacaktır. Kalıp tabakaları arasındaki derzler eşit miktarda olacaktır. Kalıp ve takviye elemanları, bütün yükleri sehim yapmadan (burkulmadan) ve kırılmadan taşıyabilecek sağlamlıkta ve ebatta olacaktır.

b) kalıplarda, kalıp tahtaları iyi kalite keresteden mamul olacak, çatlak, eğri ve gevşek budaklı olmayacak, beton ile temas eden yüzeyler ve kenarlar pürüzsüz olacak, çimento şerbetinin akacağı büyük delikler, çatlaklar ve birleşim yerlerinde büyük aralıklar olmayacaktır.

c) Betonun kalıba yapışmasını önlemek için kalıp yüzeyleri uygun kalıp yağı ile veya diğer kaplama malzemesi ile kaplanacaktır.

d) yüzeylerinde ve birleşim yerlerinde çimento şerbetinin akacağı delikler ve büyük aralıklar olmayacaktır

e) Kalıbın kurulması sırasında, bağlantı amacı ile bırakılan aralıklar kalıplar söküldükten sonra Özel katkılı yüksek dayanımlı harç malzemesi ile kapatılacaktır.

f) Kalıplar, kurulmadan önce harç v.s.’den temizlenecek, donatı yerleştirilmeden önce de yağlanacaktır.

g) Kalıplar betona zarar vermeyecek, dikkatli bir şekilde ve yüzey bozukluklarının tamirine ve beton küründe gecikmeyecek bir tarzda mümkün olan en uygun süre içinde sökülecektir.

h) Kalıplar betonun zarar görmesini önlemek için beton yeterli mukavemet kazanmadan önce sökülmeyecektir.

ı) Tüm kalıp ve iskeleler TS–500, ahşap kalıplar TS–647, uygun olarak hazırlanmalıdır.

i) Tüm kalıp ve iskeleler, beton dökümü sırasında çalıştırılacak vibratörün titreşimine dayanacak sağlamlıkta yapılacaktır.

k) Kalıp alma süreleri ve kalıp alma, iskele sökme yöntemleri için TS 500’e uyulacaktır.

l) Kalıplar, beton yeteri kadar mukavemet kazanmadan ve sertleşmeden önce sökülmeyecektir. Sökme işlemi, kalifiye bir ustanın denetiminde ve betona hasar vermeyecek şekilde, kurulması sırasında uygulanan sistem gevşetilerek yapılacak, zor kullanarak veya kalıp elemanlarını devirerek yapılmayacaktır.

Yukarıda anlatılan imalatların yapım işleri için; gerekli her türlü malzeme, işçilik ve her türlü nakliye işleri ile fiyat farkı adı altında ayrı bir ücret talep edilmeyecektir. Fiyata dahil olmayan iş kalemi yoktur.

ÖBF-8 DİKENLİ TEL ÖRGÜ YAPILMASI (M2) pozunda belirtilen

Sf 9/15

a) İdarece istenen alanlarda saha vb. dikenli tel örgü planı uygun her 3 m de bir toplam 200 cm yüksekliğinde 50x50x5mm köşebent direk teşkil edilecektir.

b) Temel ankrajı 40x40x40 cm betonla yapılacaktır. Beton en az C25 sınıfı kalitesinde olacaktır.

c) Dikmeler arası toplam 4 sıra düz ve 2 sıra çapraz olmak üzere toplam 6 sıra dikenli tel kullanılacaktır.

d) Kullanılacak dikenli tel Yüklenici tarafından temin edilip imalat sahasına nakledilecektir. Yüklenici dikenli tel nakli için herhangi bir bedel talep etmeyecektir.

e) İdarece gerekli görülen yerlerde saha betonu ile mud – pit çukuru arasında kalan kısımda da belirtildiği gibi bu uygulama yaptırılacaktır.

Lokasyon/ saha vb. İnşaat alanlarında Sahasının Mud pit alanının 4 Kenarı bu poz kapsamında dikenli tel ile çevrilecektir.

Köşebent çit direği, gerekli gergi teli ve galvanizli dikenli telin iş başında hazırlanması, betonarme direklerinin 40x40x40 cm boyutunda çukurlara eksenden eksene 3 m ara ile betonarme çit direkleri dikilmesi ve arsa köşe noktalarında bir adet ve çit boyunca da her 30 m de iki adet payanda direkleri ile takviyeli olarak dikilmesi, çit ve payanda direklerinin dipleri 40 x 40 x 40 cm boyutunda beton içine gömülmesi v.b işler için gerekli olabilecek malzeme, araç, gereç, işçilik v.s teklif edilecek birim fiyatın içerisinde olacaktır.

Yukarıda anlatılan imalatların yapım işleri için; gerekli her türlü malzeme, işçilik ve her türlü nakliye işleri ile fiyat farkı adı altında ayrı bir ücret talep edilmeyecektir. Fiyata dahil olmayan iş kalemi yoktur. ( Dikmelerin dikilmesi için yapılan kazı ve beton teklif fiyatına dahildir )

15.550.1202

Lama ve profil demirlerden çeşitli demir işleri yapılması ve yerine konulması

pozunda belirtilen Çeşitli demir ve sac profilden muhtelif imalatlar yapılması işleri ile ilgili olarak; Lokasyon Sahasının güzergâhını gösteren 50x50 cm ebadında 2mm kalınlığında, boya ile boyanmış sac levhalar üzerine lokasyon adı yazılarak yolun gereken yerlerine ankraj (25 x25 x 25 cm çukur içine beton) yapılarak dikilecektir. Her kuyu yolu için için ortalama 5 adet yön levhası imalatları ve montajları yapılacaktır.Ayrıca gerektiğinde Celler Havuzlarının güvenlik amaçlı üzerlerinin sac levha ile kapatılması için gerekli özelliklerdeki Sac levhanın temin edilerek imalatı yapılıp yerine yerleştirilecektir.Yine cellar havuzları için profil merdiven ve montajı yaptırılacaktır. Sac levhaların yapımı ile ilgili ödeme ise sadece sac levha ağırlığına göre yapılacaktır. (boya, yazı işleri ve montaj için ayrıca bedel ödenmeyecektir) Demir profil veya sac profilin temini, iş mahalline nakliyesi, boya, montaj işleri ile işçilik v.b işler teklif edilecek birim fiyatın içerisinde olacaktır.

Yukarıda anlatılan imalatların yapım işleri için; gerekli her türlü malzeme, işçilik ve her türlü nakliye işleri ile fiyat farkı adı altında ayrı bir ücret talep edilmeyecektir. Fiyata dahil olmayan iş kalemi yoktur.

ÖBF-9 YOL VE YÖN LEVHALARI İMALATI VE MONTAJ YAPILMASI (ADET )

Proje kapsamında idarenin belirleyeceği yer ve adedinde iş güvenliği kural ve standartlarına uygun yol ve yön levhaları imalatı ve montajı yapılacaktır. Yapılacak levhalar en az 60 cm x 100 cm ebatlarında olacaktır.

( Karayolları Yol Ve Yön Levhaları Standart Ve Uygulamalarına Uygun malzeme, Özellik Ve İmalat Şartlarına Uygun Nitelik Ve Özellikte)

Yukarıda anlatılan imalatların yapım işleri için; gerekli her türlü malzeme, işçilik ve her türlü nakliye işleri ile fiyat farkı adı altında ayrı bir ücret talep edilmeyecektir. Fiyata dahil olmayan iş kalemi yoktur.

Sf 10/15

15.260.1008 2 MM KALINLIKTA HDPE ESASLI,UV DAYANIMLI, DONATILI) JEOMEMBRAN İLE SU YALITIMI YAPILMASI

Pozunda belirtilen 2 mm Kalınlığında UV dayanımlı Jeomembran ile kaplama yapılması işleri ile ilgili olarak, lokasyon projelerinde belirtilen mud-pit havuzlarının tüm yüzeyleri 150 gr/m2 geotekstil üzeri jeomembran ile kaplanacaktır. Jeomembran kaplama işi teknik standartlara uygun yapılacak ve Jeomembran’ın kaplanması için tüm yüzey hazırlıkları da (Havuz tabanının ve Şevlerin düzgünlüğünün sağlanması, havuz içerisinde var ise su veya balçığın kurutularak çalışmalara başlanması, Jeomembran’ın sabitlenmesi için açılacak ankraj hendekleri v.b) yüklenici tarafından gerçekleştirilecektir. Kullanılacak UV dayanımlı 1,5 mm kalınlıklı Jeomembran’ın teknik özellikleri;

Belirtilen teknik özellikleri sağlayan malzeme lokasyon sahasına getirilecek ve denetim teşkilatından onay alındıktan sonra çalışmalara başlanacaktır. Genel olarak Jeomembran kaplama işleri aşağıda belirtilen hususlara göre Yüklenici tarafından yapılacaktır.

- Jeomembran uygulamasından önce açıktaki zemininin en az 15 cm derinlikteki kısmı % 95 oranında sıkıştırılmalıdır. Yeterince sıkıştırılamayan, zayıf ya da çökebilen kısımlar çıkartılıp yeri uygun şekilde doldurulur. Kaplanacak bütün yüzeyler düz olmalı, yabancı ve organik maddelerden, kesici madde ve molozlardan arındırılmış olmalıdır.

- Ankraj Hendeklerinin genişliği ve derinliği projede belirtildiği şekilde olacaktır. Hendek köşeleri hafifçe yuvarlatılarak, Jeomembran’ın hendekle birleştiği yerlerde keskin kıvrılmalardan kaçınılmalıdır. Hendek doldurulurken Jeomembrana, zarar verilmemesine dikkat edilmelidir.

- Jeomembranın genişliği 6 metreden az olmamalıdır. Jeomembran panelleri birleştirilirken en uygun şekilde kaynak yapılmalı, bindirmeler minimum 10 cm olmalı, Kaynaklar en az kırışıklığın oluşacağı şekilde düzenlenmeli ve mud-pit havuzlarının yüzeyleri en uygun şekilde kaplanmalıdır.

- Onarım gerektiren Jeomembran yüzeyi, onarımdan en fazla 10 dakika önce temizlenmeli ve taşlanmalıdır. Kalınlığın % 10 undan fazlası alınmamalıdır. Kaynaklama, taşlamanın başladığı yerden itibaren başlatılmalıdır ve daha önceki kaynak yerine en az 10 cm bindirme yapılmalıdır.

- Tüm saha kaynaklarının ve onarımlarının ilgili testlerle beraber yeterli şekilde yapıldığının tahkiki tamamlandıktan sonra kaplama işleri bitmiş sayılacaktır.

Birim Standart Değer

Kalınlık mm DIN EN ISO 9863-1 2

Yoğunluk g/cm

³

DIN EN ISO 1183-1/A ≥0,94

Akmadaki gerilme mukavemeti N/mm

²

DIN EN ISO 527-3 ≥16

Kopmadaki uzama % DIN EN ISO 527-3 >700

Yırtılma dayanımı N DIN ISO 34-1/B(a) >280

Delinme dayanımı N DIN EN ISO 12236 >4900

Su geçirgenliği m

³

/(m

²

d) EN 14150 <10

^-6

Sf 11/15 -Ödemeye esas ölçülendirme projesi üzerinden net kaplanan alanın miktarı belirlenerek hesaplanır. Bindirme payı, zayiat vb. adı altında ödeme yapılmayacaktır.

- Kullanım aşamasında mud pitte oluşacak sızmalardan yüklenici sorumlu olacaktır. Geçici Kabul İşlemleri tamamlanmış olsa dahi gerektiğinde bedelsiz onarmak ile yükümlüdür.

Yukarıda anlatılan işler için; gerekli her türlü malzeme, işçilik ve her türlü nakliye işleri ile fiyat farkı adı altında ayrı bir ücret talep edilmeyecektir. Fiyata dâhil olmayan iş kalemi yoktur.

ÖBF-10 BETON BÜZ(DONATILI) Q60-Q80 CM TEMİNİ,NAKLİYESİ VE YOLLARA MENFEZ OLARAK DÖŞENMESİ(110 M-Q60CM,90 M-Q80 CM)

Pozunda belirtilen 60-80 cm çapında donatılı beton büz ilgili beton büzün temini lokasyon sahası veya yoluna (iş mahalline) sağlam şekilde nakliyesi, zeminin her türlü zeminde kazılıp büzlerin birbirine montajı (hafriyat poza dahildir)üzerinin betonla stabilize veya PMT malzeme ile kapatılması, işçilik v.b işler teklif edilecek birim fiyatın içerisinde olacaktır. Yüklenici beton büzlerin döşeneceği yerlerle ilgili İdare’nin onayını önceden almak zorundadır. İşin uygulaması safhasında beton büzlerin döşeneceği yerler İdare tarafından belirlenecek olup, Yüklenici Denetim Teşkilatı’nın göstereceği yerlere büzleri nakledip montajını vb. iş ve işlemleri yapmakla mükelleftir.

Yukarıda anlatılan iş için; gerekli her türlü malzeme, işçilik ve her türlü nakliye,hafriyat vinç vb. işleri ile fiyat farkı adı altında ayrı bir ücret talep edilmeyecektir. Fiyata dahil olmayan iş kalemi yoktur.

KGM/15.044-Makina ile Her Cins Toprak Zeminde Reglaj (KM)

İdare tarafından gösterilen lokasyon ve bağlantı yollarında greyder ile reglaj ve şarampol-hendek açma işleri yaptırılacaktır.1 km uzunluk ve 7 m genişlik baz alınmak suretiyle her km için birim fiyat üzerinden ödeme yapılacaktır.Lokasyon alan metrajları ise 7’ye bölünerek çıkan miktar üzerinden ödeme yapılacaktır.

ÇALIŞTIRILACAK GREYDERİN ÖZELLİKLERİ 1- 210-230 HP gücünde olacak

2- Servis Bakım Raporlu Olacak 3- En az 2010 Model ve üzeri olacaktır 4- Operatör ve operatör yardımcılı olacaktır

KGM/03.542/4 TİTREŞİMLİ SİLİNDİRİN 1 SAATLİK ÜCRETİ (66-86 DHP) (ST)

1- Librasör gücü en az 25 – 30 bar özellikli

2- 8 ile 10 ton ağırlığında

3- Yüksek eğimlerde çalışabilecek donanımda olmalıdır 4- En az 2010 Model ve üzeri olacaktır

5- Operatör ve operatör yardımcılı olacaktır

- Yüklenici, İşe Başlama Tarihinden İtibaren İdaremizce tarif edilecek çalışma alanlarında her türlü çeşitli işlerin imalatlarının Yapılması İçin Gerekli Zamanlarda Ve Mekanlarda Aşağıda Cinsi, Çeşidi, Adedi Ve Kapasitesi Belirtilen Makine, Teçhizat Ve Ekipmanı karşılıklı yapılacak organizasyon dahilinde İş Programına Uygun Olarak Aksaklıklara Mahal Vermeden İş Yerinde Bulundurmak Zorundadır. İş makinalerının her biri için ayrı ayrı denetim teşkilatınca tutanak tutulacaktır. İş makinalarının adeti idarece arttırılabilecektir iş makinalarının Yolda geçen süreleri çalışma saatine dahil değildir. İmalat mahalinde başangıç saati baz alınacaktır. Boşta beklemeler çalışma saatlerine dahil edilmeyecektir. Fazla çalışmalar için idarenin bilgisi dahilinde dahi olsa

Sf 12/15

(oparatörlerin yapacağı gece çalışmaları ayrıca bir bedel ödenmeyecektir.) Operatörlerin veya yardımcılarının her türlü gideri yükleniciye aittir. Teklif fiyatına dahildir. İŞ MAKİNELERİNİN AKARYAKIT, YAĞ, SERVİS, ARIZA, BAKIM ,İŞ YERLERİNE YAPILAN TÜM NAKİLLER VB. BÜTÜN İHTİYAÇLARI YÜKLENİCİ TARAFINDAN KARŞILANACAKTIR VE BİRİM FİYATLARA DAHİLDİR.

19.100.1005 - Ekskavatör'ün (210 hp-2 1/2 yd3) Çalışması ( SAAT)

1-Paletli, kepçe kapasitesi asgari 1,20 m3 2-Motor gücü asgari 210 HP

3-Çalışma ağırlığı asgari 30.000 kg.

4-Kazma derinliği asgari 5000 mm.

5-Ekskavatör hidrolik kaya kırıcı aparatlı olacak olup özellikleri;

(Çalışma basıncı asgari 160 bar, Debi asgari 125lt/min., Dakikada vuruş asgari 350, Toplam uzunluk asgari 2000 mm., Uç çapı asgari 135X1200 mm.)

6. % 70 eğimde çalışabilmelidir. Paletlerin tırnakları uygun standartlarda olmalıdır. (orijinal derinliğin minimum yarısı kadar)

7. En az 2010 Model ve üzeri olacaktır.

8. Operatör ve operatör yardımcılı olacaktır.

ÖBF-11 KAMYON ÇALIŞTIRILMASI (ST)

KAMYON ÖZELLİKLERİ (ARAÇLARIN ADETİ İDARENİN TALEBİ ÜZERE ARTIRILABİLİR) ( SAAT) 1. Araçlar çift dingil olacaktır.

2. Asgari 320 HP Gücünde,

3. Yüksek eğimlerde çalışabilecek donanımda olmalıdır.

4. En az 2010 Model ve üzeri olacaktır.

İŞ MAKİNELERİNİN BAKIMI VE ARIZA VERMELERİ DURUMU

- İş makinelerinin tümünün akaryakıt, yağ, servis, arıza, bakım güvenlik vb. bütün ihtiyaçları yüklenici tarafından karşılanacaktır.

- İş makinelerinin verimli çalışması için tüm bakımları yüklenici tarafından zamanında yaptırılacaktır.

- İş makinalarının ayda en az bir kez bakımlarının yaptırılması zorunludur ve bu bakım süresi 2 takvim gününü geçmeyecektir.

- İş Makinalarının arıza vermesi durumunda; arızanın 1 takvim günü süresinde giderilmesi ve makinanın çalışır vaziyete getirilmesi zorunludur.

- (Her bir iş makinası için) 1 takvim gününü geçen arızalar için; 1. Günden sonraki ilk gün Yüklenici sahada aynı özelliklerde çalışır vaziyetteki başka bir iş makinasını bulundurmak zorundadır. Yüklenici 1 takvim gününün sonunda aynı özelliklerde çalışır vaziyette başka bir iş makinasını iş sahasına ( Ekskavatör yerine Ekskavatör vs.

olmak şartıyla) getirmemesi durumunda 1.500,00-TL/gün, Ekskavatör, Kazıcı-yükleyici, Silindir, Greyder ve kamyon için günlük 1000,00-TL/gün ceza kesintisi yapılacaktır. Bu parasal cezalar, İdare tarafından durumu takip eden ilk hakedişe yansıtılacaktır. Ceza çalışmaları sözleşme süresi ile ilgili değildir

Birim fiyat imalatlarında, ilgili kalemlerin imalat işlemlerinde kullanılacak, İş makinaları Akaryakıt, operatör ve operatör yardımcısı ücretleri konaklama iaşe vb her türlü gider yüklenicinin teklif ettiği birim fiyata dâhildir.

- İşler tekniğine uygun olarak yapılacaktır.

Sf 13/15

Yüklenici firma Batman Bölge Müdürlüğümüz faaliyet alanlarında Denetim Teşkilatının göstereceği her yerde çalışmak zorundadır.

- Tüm araçlar ile ilgili vergi, sigorta, vb. ile operatörün sigorta vs. ve trafik kanunu ihlali nedeniyle meydana gelebilecek ödemeler ve zarar, her türlü kazai sorumluluk Yükleniciye ait olacaktır. Operatörlerin ücreti, sigorta, konaklama, beslenme, ulaşım vs. tüm giderleri Yükleniciye ait olacaktır. İş makinelerinin çalıştırılması ile ilgili tüm gider kalemleri yükleniciye aittir. Yüklenici bu madde içerisinde sözü edilen konularla ilgili İdare’den hiçbir şekilde talepte bulunmayacaktır.

-İş makineleri çalıştırılırken ve sahada bulundurulurken (gece ve gündüz) tüm güvenlik tedbirleri yüklenici tarafından alınacaktır. Olası bir olumsuzluk durumunda maddi ve manevi tüm sorumluluk yükleniciye aittir.

-Yüklenici bu iş kapsamında sahada çalıştıracağı iş makinalarının ruhsatlarını sözleşme imzalandıktan sonra en geç 10 gün içerisinde İdare’ye yazılı olarak bildirecektir. İdare, sahada çalıştırılan iş makinaları ile Yüklenici tarafından İdare’ye beyanda bulunulan iş makinalarına ait ruhsatları Yükleniciden habersiz istediği gün, saatte ve sayıda kontrol edebilecektir. Bu kontroller sonucunda Yüklenici tarafından beyanda bulunulan ruhsatlarla, sahada çalıştırılan iş makinaları arasında uyuşmazlık olduğu tespit edilirse, ceza olarak sahada bulunan o makine veya makinaların o güne kadar yaptığı çalışmalar için kesinlikle hiçbir imalat bedeli ödenmeyecektir ve o iş makinası veya makinaları Yüklenici tarafından derhal sahadan çekilerek yerlerine yine Yüklenici tarafından teknik şartnameye uygun iş makinası veya makinaları getirilecektir.

- Çalışma süreleri haftada 6 ve/veya 7 gün (İdare’nin talebi doğrultusunda) olacaktır.

-Hava muhalefeti nedeniyle, yapılacak işin tekniğine aykırı bir durum oluşması halinde İdare bu durumu bir Tutanakla tespit ederek, bu günlerde çalışmaya ara verdirebilecektir. Ara verilen günler,saatler çalışma puantajına dahil edilmeyecektir.

-Arazi çalışmaları sırasında tarihi eser değeri olan parça, yapı vb. ile karşılaşıldığı zaman derhal çalışma durdurularak, ilgili kurumlara haber verilmek üzere İdare’ ye bilgi verilecektir.

-İdare tarafından istenilmesi durumunda; teknik şartnamede belirtilen özelliklerin yüklenici tarafından çalışma mahalline getirilen makine ve donanımlarında mevcut olup olmadığı Yüklenici tarafından yetkili firma ya da kurumlara tespit ettirilerek idareye teslim edilecektir.

Bahsedilen bu tespit idarenin istemesi durumunda işyerinde yüklenici tarafından yaptırılacak olup, tüm giderleri yüklenici tarafından karşılanacaktır. İdare gerekli gördüğü taktirde çalışmalar esnasında dilediği kadar kontrol isteyebilir ve kontrol giderleri yüklenici tarafından karşılanacaktır. Teknik özellikleri yeterli makine getirilerek çalışmaya devam edilecektir.

- iş makinalarından kaynaklı verim düşüklüğü ile operatörden kaynaklanan verim düşüklüğünün tespiti halinde, İdare tarafından yapılacak iş makinesinin ya da operatörün değiştirilmesi talebi yüklenici tarafından kesinlikle mazeret gösterilmeksizin yerine getirilecektir.

Araç sürücülerinin (operatörlerin) sürücü belgeleri kullanacakları araçlara uygun olacaktır. Bütün araç sürücülerinin (operatörlerinin) sağlık durum belgeleri ile adli sicil belgeleri T.C. Kimlik Numaralarıyla birlikte İdare’ye ibraz edilecektir.

İş makineleri trafiğe çıkabilme asgari şartlarını taşıyacaklardır. İş Makinelerinin bakımı yapılmış olacak ve yağ değişimleri de yapılmış olacaktır.

-Tüm Araçlara Ait Akaryakıt Giderleri Birim Fiyat Giderlerine Dahil Olup, Hiçbir Şekilde Akaryakıt Fiyat Farkı Ödenmeyecektir Ve Yüklenici Sözleşmeyi İmzalamakla Hiçbir Şekilde Akaryakıt Fiyat Farkı Talebinde

Bulunmayacağını Kabul Etmiş Sayılır.

NOT : Sözleşme’yi oluşturan doküman ve ekler Sözleşmenin ayrılmaz bir parçası olup iş bu özel - genel teknik şartname ve birim fiyat tarifleri ile doküman ve ekleri arasında herhangi bir çelişki ve tutarsızlık olması halinde Sözleşme ve ekleri Sözleşmenin Mad. 8.2.1. İhale dokümanını oluşturan belgeler arasındaki öncelik sıralaması dikkate alınacaktır.

Sf 14/15
