GÜZEL SANATLAR AKADE-MISI BINASı

GÜZEL SANATLAR AKADE- MISI BINASı

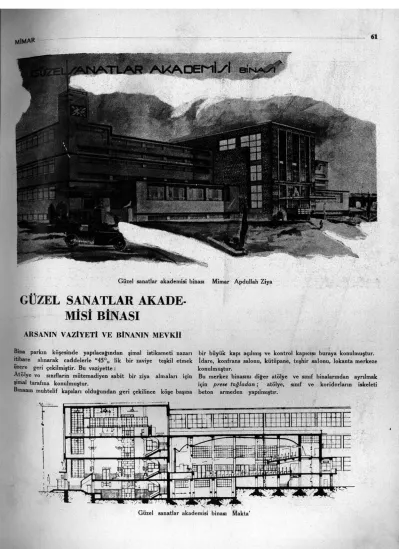

Güzel sanatlar akademisi binası Makta'

Güzel sanatlar akademisi binası Mimar Apdullah Ziya

ARSANIN VAZİYETİ VE BİNANIN MEVKİİ

Bina parkın köşesinde yapılacağından şimal istikameti nazarı itibare alınarak caddelerle "45°„ lik bir zaviye teşkil etmek üzere geri çekilmiştir. Bu vaziyette :

Atölye vo sınıfların mütemadiyen sabit bir ziya almaları için şimal tarafına konulmuştur.

Binanın muhtelif kapıları olduğundan geri çekilince köşe başına

bir büyük kapı açılmış ve kontrol kapıcısı buraya konulmuştur.

İdare, konfrans salonu, kütüpane, teşhir salonu, lokanta merkeze konulmuştur.

Bu merkez binasını diğer atölye ve sınıf binalarından ayrılmak için prese tuğladan; atölye, sınıf ve koridorların iskeleti beton armeden yapılmıştır.

MİMAR

I .

F ^ 7 - 7

TOPRAK OOLU ZEMİN

.-EL " «Tf-

- H ı

•

GÜZEL /AVATLAf? AKAPE BODRUM KATI PLANI i

MlKSJA/1

yiRA numeroİ 5

u n pwe/e TUCLA oivxr 1 I iWtti.ni' il t TOK P BOS-

fc-T*»

- 1 - t Mİ^AglUM " ' I

TOPttAK DOCU

Güzel sanatlar akademisi binası Bodurum katı Pilânı

ı

GÜZEL KANATLAR.

AKADEMİ/İ BİNA/l ZEr->İNKATI pLANI

niKyA/ı -t

pUTOkAft.

Güzel sanatlar akademisi zemin katı plânı: Mimar Aptullah Ziya

ouza.

^İBA NunoRo/u @ -«SS» „ İ-IMİA/İ^

Güzel sanatlar akademisi talebe kapısı Mimar Aptullah Ziya

TAKSİMAT

Koridorlar

Koridorlar cenup ve garp tarafına bakmakta olup iki kısımdırlar. Her iki kısım da portafo kirişlerle tuttu- rulduklarından pencereler bina bo- yunca uzanıp gitmiştir.

Atölyeleri, merkez binasına birleş- tiren koridorlara talebenin eserleri asılacağından pencereler yürünen yeri aydınlatmak için döşemeye ya- kın ve "1„ metro irtifaında olmak üzere açılmışlardır. Duvarların gö- rünebilmesi için de keza tavana ya- kın "1„ metro yüksekliğinde bir sıra pencere daha açılmıştır.

Koridorlarda temizlik için zemine karo döşenmiş ve dıvarlar "2„ met- roya kadar beyaz çini ile kaplan- mıştır.

Pencereler souk girmemek için çift olarak yapılmış; haricî pencereler demir, dahili pencereler çamdan imal edilmiştir.

Güzel sanatlar akade- misi binası kütüphane- si Mimar Aptullah Ziya

SINIFLAR

Sınıflar kamilen şimale bakmakta- dırlar, Ziya inkisarına mani olmak İçin sınıfların pencereleri sınıf bo-

yunca kâmilen açık, tavana temas eder bir şekijde yapılmıştır.

Sınıfların zemini mü- cellâ meşeden parke olup bir asfalt tabakası üzerine konulmuştur.

Sınıf zemini % 5 me- yillidir.

Kaloriferler pencere- lerin altında sınıf bo- yunca uzanır. Temizlik için kaloriferler düz yuvarlak borulardan yapılmıştır.

Pencereler çifttir ve üç kısımdan mürek- keptir. Alt kısım ziya için orta kısım temiz- lik için ve üst kısımda hava tecdidi içindir.

Orta kısımlar : ispan- yoletle açılır.

Alt "kısımlar : açılmıyacaktır.

0st kısımlar: otomatik olarak iste- nildiği miktarda hep birden açılıp İcapanacaktır.

T a v a n l a r d a ; atölyedeki gürültülerin

işitilmemesi için bir boş hava tabakası bırakılmıştır.

Duvarlar: Bölme duvarları yarım tuğla olup üzerlerine çelöteks kaplanmış ve düz sıva vurulmuştur.

Koridor duvarı keza yarım tuğla olup 5 santim liyejaglomere kaplanmış düz sıva vurulmuştur.

İDARE

İdare, müdür, muallim odaları kamilen merkezdedir.

Müdür odası zemin mücella parke, ve duvarlar çift, araları boş olup koridor divan liyej kaplıdır. Müdürün tuvaleti kütüpanesinin arkasında ve odasının içinde olup bir ufak gardrop yeri ile de tecrit edilmiştir. Muallim ve misa- fir salonu da müdür odasının aynıdır.

ANTRELER

SİNEMA VE KONFRANS SALONU

Sinema salonuna büyük holün yan tarafından ve uzun bir koridora açılan muhtelif kapılardan girilir.

Zemin mücellâ parke döşeli düz ve % 5 meyillidir.

Sahne zeminden yüksek olup herkes sahneyi müsavi bir vaziyette görür.

Konfrans salonunun( acoustique ) mes'elesini hal için tavana kat'ı- nakısı mücessem şekli verilmiş ise de balkonun üstünde seslerin birbirlerine karışmaması ve sedanın tamamile balkonda aks et-

m e ı i «Çin münhani değiştirilmiştir.

Sinema salonunun arkasında bir hol aşağısında da ayrıca bir si- gara salonu vardır. Helalar kadın ve erkeklere ayrı olarak buraya komılmnştur.

Balkonda iki hol ve tecritedilmiş bir sinema makinesi yeri vardır.

MUTBFK LOKANTA VE ŞOFAJ SANTRAL

Mutbak ve lokanta bodurum katında bulunuyor.:

Lokanta üç kapılıdır. İkisi koridorlara açılır. Biri de büyük antreye açılır. Büyük antrede merdivenlerin altında iki gardrop mevcuttur.

Lokantanın zemini karo ve 2,00 metreye kadar duvarlar kâmilen çini ile kaplıdır.

Döşeme iki tabaka olup arasında hava boşluğu mevcuttur.

Mutbak iki pencere ile lokantaya birleştirilmiştir.

Yemek kazanı şofaj santralden gelen buharla kaynatılmaktadır.

Bu suretle bina dahilinde kat'iyyen kül ve duman izi gözükmez.

Şofaj santral iki bacalıdır. İhtiyat kazanları mevcuttur. Kömür sathı mailden akarak buraya gelir.

Mektebin tekmil atölye ve sınıflarında ayrıca vantilasyonlar ol- duğu gibi her kısmında gene ayrıca hususî teşhir salunu vardır.

Umumî antre detay resmi verilmiş olup muhtelif • ziya tertibatını havi iskeleti demir ve dışarı çıkıntılı 2.20 irtifaında bir camekândır. Heykeller mermerdir.

Talebe antresi 2.20 irtifaında olup içeri girer girmez bir vestibül- dantre gelir. Gardrop tam karşıda olup talebe için hususi bir telefonu havidir.

Güzel sanatlar akademisi binası büyük kapısı Mimar Aptullah Ziya
