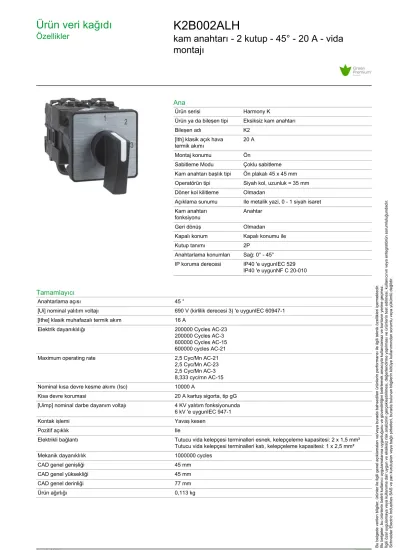

Ürün veri kağıdı
Özellikler K2B002ALH
kam anahtarı - 2 kutup - 45° - 20 A - vida montajı
Ana
Ürün serisi Harmony K
Ürün ya da bileşen tipi Eksiksiz kam anahtarı
Bileşen adı K2
[Ith] klasik açık hava
termik akımı 20 A
Montaj konumu Ön
Sabitleme Modu Çoklu sabitleme Kam anahtarı başlık tipi Ön plakalı 45 x 45 mm Operatörün tipi Siyah kol, uzunluk = 35 mm Döner kol kilitleme Olmadan
Açıklama sunumu Ile metalik yazi, 0 - 1 siyah isaret Kam anahtarı
fonksiyonu Anahtar
Geri dönüş Olmadan
Kapalı konum Kapalı konumu ile
Kutup tanımı 2P
Anahtarlama konumları Sağ: 0° - 45°
IP koruma derecesi IP40 'e uygunIEC 529 IP40 'e uygunNF C 20-010
Tamamlayıcı
Anahtarlama açısı 45 °
[Ui] nominal yalıtım voltajı 690 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 [Ithe] klasik muhafazalı termik akım 16 A
Elektrik dayanıklılığı 200000 Cycles AC-23
200000 Cycles AC-3 600000 Cycles AC-15 600000 cycles AC-21
Maximum operating rate 2,5 Cyc/Mn AC-21
2,5 Cyc/Mn AC-23 2,5 Cyc/Mn AC-3 8,333 cyc/mn AC-15 Nominal kısa devre kesme akımı (Isc) 10000 A
Kisa devre korumasi 20 A kartuş sigorta, tip gG
[Uimp] nominal darbe dayanım voltajı 4 KV yalıtım fonksiyonunda 6 kV 'e uygunIEC 947-1
Kontak işlemi Yavaş kesen
Pozitif açıklık Ile
Elektrikli bağlantı Tutucu vida kelepçesi terminalleri esnek, kelepçeleme kapasitesi: 2 x 1,5 mm² Tutucu vida kelepçesi terminalleri katı, kelepçeleme kapasitesi: 1 x 2,5 mm²
Mekanik dayanıklılık 1000000 cycles
CAD genel genişliği 45 mm
CAD genel yüksekliği 45 mm
CAD genel derinliği 77 mm
Ürün ağırlığı 0,113 kg
2
Ortam
Standartlar EN/IEC 60947-3 için güç devresi
EN/IEC 60947-5-1 için kontrol devresi CENELEC EN 50013
Ürün sertifikaları CSA 240 V 3 hp 3 faz 2 -kutup(lar)
UL 240 V 0,33 hp 1 faz 2 -kutup(lar) CSA 240 V 1 hp 1 faz
UL 240 V 1 hp 3 faz
Koruyucu bakım TC
Nominal çalışma ortam sıcaklığı -25…55 °C
Depolama ortam koşulları -40…70 °C
Darbe dayanımı 30 gn 'e uygunIEC 68-2-27
Titreşim direnci 5 gn[Alan](f =[Alan]10…150 Hz) 'e uygunIEC 68-2-6
Aşırı gerilim kategorisi Class II 'e uygunIEC 536
Class II 'e uygunNF C 20-030
Paketleme üniteleri
Birim paket türü 1 PCE
Paketteki birim sayısı 1
Paket ağırlığı (Lbs) 132,0 g
Paket 1 Yükseklik 6,5 cm
Paket 1 genişliği 6,5 cm
Paket 1 Uzunluk 11 cm
Birim paket türü 2 S01
Paketteki birim sayısı 2 10
Paket 2 Ağırlığı 1,463 kg
Paket 2 Yükseklik 15 cm
Paket 2 genişliği 15 cm
Paket 2 Uzunluk 40 cm
Sürdürülebilirlik Teklifi
Sürdürülebilir teklif durumu Green Premium ürünü
REACh Düzenlemesi REACh Bildirisi
REACh, SVHC içermez Evet
EU RoHS Direktifi Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil) EU RoHS Bildirisi
Toksik ağır metal içermez Evet
Cıva içermez Evet
RoHS muafiyet bilgileri Evet
Çin RoHS Düzenlemesi Çin RoHS Beyanı
Çevre Beyanı Çevresel Ürün Profili
WEEE Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde
atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır.
Sözleşme garantisi
Garanti 18 months
Ürün veri kağıdı
Dimensions Drawings K2B002ALH
Operating Head and Body Front Mounting "Multi-Fixing"
a 53 mm/2.09 in.
e support panel thickness 1 mm to 6 mm./0.039 in. to 0.24 in.
4
Ürün veri kağıdı
Technical Description K2B002ALH
Link Positions (Factory Mounted) Diagram for 1 to 6-pole Switches
Select the number of poles according to the product characteristics.
I1 Input 1 I2 Input 2 O1 Output 1 O2 Output 2
Marking
Angular Position of Switch
Switching Program
Diagram for 1 to 6-pole Switches
Select the number of poles according to the product characteristics.
(1) 1-pole (2) 2-pole (3) 3-pole (4) 4-pole (5) 5-pole (6) 6-pole
Convention Used for Switching Program Representation
Contact closed
Contact closed in 2 positions and maintained between the 2 positions Sealed assembly for auto-maintain control
Overlapping contacts
Spring return position: for a switching angle of 90°, spring return is over 30° after the last position (for a maximum of 3 simultaneous contacts).
Example:
