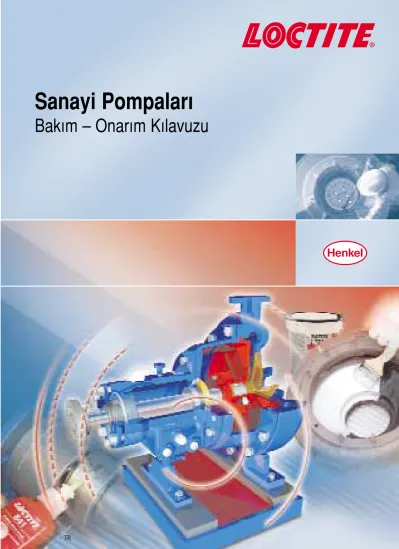

Sanayi Pompalar›
Bak›m – Onar›m K›lavuzu
Girifl
Bu k›lavuzun amac›, endüstriyel santrifüj pompalar›n›n bak›m›nda, güvenilir, uzun ömürlü ve maliyetleri düflüren yöntemler ile bak›m personeline yard›mc› olmakt›r.
Endüstriyel santrifüj pompalar›n›n ço¤u ciddi sermaye gerektiren ekipmanlard›r ve bu yüzden bu pompalar›n kullan›m ömürlerini uzatmak ve etkin ve güvenilir çal›flmalar›n› sa¤lamak çok önemlidir. Etkili bak›m pompa- lar›n bozulma riskini azalt›r, kullan›m ömrünü uzat›r ve güvenli çal›flma sa¤lar.
Pompalar›n ço¤unda, gözden kaçan ufak detaylar yüzünden büyük hasarlar yaflanabilir. Örne¤in, monte edilmifl iki parça aras›ndaki c›vatalar›n gevflemesi, s›k›flt›rma yükündeki kay›p sonucu yüzeylerde deformasyon ve takibinde rulmanlar›n bozulmas›na kadar ilerleyebilen hasarlar oluflur. Etkili ad›mlar atmak bu durumun gerçekleflme riskini azaltabilir.
Loctite®ürünleri genel ar›zalar›n oluflmas›n› engelleyip ürünün dünya çap›nda OEM sektöründe servis ömrünün uzamas›na yard›mc› olur. Ayn› teknolojiler, ekipman›n bak›m›n› yapan kifliler taraf›ndan da kullan›lmaktad›r. Pompa bak›m›n›n bütün aflamalar›nda çeflitli Loctite®ürünleri kullan›labilir:
•Montaj
•Kurulum
•Tamir
•Düzenli Bak›m
•Demontaj
Loctite®ürünlerinin etkili bak›m program›nda kullan›lmas› afla¤›daki faydalar› sa¤lar:
•Genelde karfl›lafl›lan büyük ve küçük ar›zalar önlenir
•Parçalar›n tekrar kullan›lmalar›na imkan verip hurda ve de¤ifltirme masraflar›n›n oluflmas› engellenir
•Demontaja yard›mc› olur
•Parçalar›n güvenli ve etkin bir flekilde çal›flmalar› temin edilir
POMPA MONTAJI
Pompan›n montaj› s›ras›nda, istenmeyen durufllara neden olan genel ar›zalar›n azalt›lmas› veya önlenmesini sa¤layacak çok say›da basit uygulamalar yap›labilir, bunlar ayn› zamanda ileride demontaj› da oldukça kolay- laflt›racak ifllemlerdir. Muhafazan›n yerlefltirilmesinden, pompa gövdesinin son montaj›na ve ba¤lant›lar›n eklenmesine kadar güvenilirli¤i kan›tlanm›fl bütün uygulamalar ve teknikler afla¤›da ele al›nm›flt›r.
Tamirat›n pompa bak›m›nda çok kritik bir yeri vard›r. Zorlu ortam koflullar› ve çal›flma flartlar› yüzünden, pom- pan›n parçalar› afl›nma, erozyon, korozyon, s›z›nt› vb. sorunlara aç›kt›rlar. Loctite®ürünleri pompalarda koruyucu önlem olarak kullan›lmalar›n›n yan› s›ra, pompa parçalar›n›n onar›m›nda da
kullan›labilir. Hurdaya ç›karma, parça yenileme ya da di¤er tamir teknikleri gibi alternatif çözümlerin kullan›lmas› çok masrafl› olabilir. Parçalar›n onar›m›nda Loctite®ürünlerinin kullan›lmas› maliyet düflürücü bir çözümdür, çünkü ürünler Henkel taraf›ndan sa¤lanan sürekli kalite, performans, uygunluk ve teknik destek ile birlikte kullan›c›ya sunulurlar.
Kullan›m amac›n›za uygun ürünler için bölgenizdeki Henkel temsilcisiyle ba¤lant›ya geçebilirsiniz.
POMPA TAM‹RI
‹çindekiler
ENDÜSTRIYEL POMPA UYGULAMALARI 6
POMPA MONTAJI 8
RULMAN KASNA⁄I VE YATA⁄I 8
•Vidal› parçalar›n montaj›ndan do¤an ya¤ s›z›nt›s›n›n önlenmesi 8
•Rulman yata¤› ve ya¤ keçesi aras›nda s›z›nt› ve kaynaman›n önlenmesi 10
•Verimli bir s›zd›rmazl›k için O-ring’ lerin ya¤lanmas› 12
•Koruyucu kapak c›vatalar›n›n, kitleme civatalar›n›n ve kelepçe somunlar›n›n korozyona ve kaynamaya karfl› korunmas› 14
•Rulman›n da¤›lmas›n›n, korozyona u¤ramas›n›n ve parçalar›n zarar görmesinin önlenmesi 16
KASNAK ADAPTÖRÜ 18
•Kasnak adaptörü ile ya¤ keçesi aras›ndaki s›z›nt›lar›n ve kaynaman›n önlenmesi 18
•Merkezleme piminin rulman kasna¤›na ve kasnak adaptörüne kaynamas›n›n önlenmesi 20
•Rulman kasna¤› ve kasnak adaptörü aras›nda meydana gelebilecek conta ar›zalar›n›n önlenmesi 22
•Kasnak adaptörü montaj somunlar›n›n gevflemesinin ve korozyona u¤ramas›n›n önlenmesi 24
SALMASTRA KOVANI MONTAJI 26
•Salmastra kovan›ndaki somunlar›n korozyona ve kaynamaya karfl› korunmas› 26
•Salmastra kovan› saplamalar›n›n gevflemesinin ve kaynamas›n›n önlenmesi 28
•Salmastra kovan› y›kama ba¤lay›c›s› içinde korozyon oluflmas›n› engellemek 30
POMPA GÖVDES‹ 32
•Kasnak adaptörünün, salmastra kovan›n›n ve gövdenin birbirine kaynamas›n›n önlenmesi 32
•Salmastra kovan› ile gövde aras›ndaki s›z›nt›lar›n önlenmesi 34
•Pompa gövdesindeki civatalar›n paslanmas›n›n, kaynamas›n›n ve gevflemesinin önlenmesi 36
‹MPELER 38
•‹mpelerin flafta kaynamas›n›n önlenmesi 38
KAMA YUVASI VE KAMA 40
•Yeni kama yuvas› aç›lm›fl parçalarda kaman›n sabitlenerek kama yuvas› afl›nmas›n›n önüne geçilmesi 40
•Kama yuvas›n›n afl›nmas›n›n durdurulmas› /ar›za süresinin azalt›lmas› ve hurda maliyetlerinin önüne 42 geçilmesi – afl›nm›fl parçalar
KAPL‹N 44
POMPA TAM‹R‹ 48
ÜRÜN D‹Z‹N‹ 60
YA⁄ SIZINTISI 48
•Olas› s›z›nt›larda ya¤ kayb›n› önlemek 48
GÖVDE / ‹MPELER AfiINMALARI 50
•Pompa gövdesini ve impelerleri yenilemek için afl›nm›fl yerlerin onar›lmas› 50
fiAFT AfiINMASI 54
•Afl›nm›fl flaft›n orijinal flekline getirilmesi 54
KAMA YUVASI AfiINMASI 56
•Afl›nm›fl kama yuvas›n›n onar›lmas› 56
PASLANMA 58
•Harici k›s›mlar›n paslanmas›n›n önüne geçilmesi 58
Pompa gövdesi
‹mpeler
Salmastra kovanının montaj›
Y›kama
fiaft Ya¤ keçesi
O-ring Rulman
Salmastra Kovan› Somunu / Saplamalar›
Pompa-Motor Adaptörü
Adaptör tespit civatas›
Endüstriyel Pompa Uygulamalar›
Loctite®641 S›k› Geçme Ürünü, rulmanlar›n sabitlenmesinde, ayr›ca sürtünme ve korozyonun önüne geçilmesinde kullan›l›r.
Ürün detaylar› sayfa 16’ dad›r
Loctite®518 Flanfl S›zd›rmazl›¤›, her boy ve flekilde contalama yapar.
Ürün detaylar› sayfa 34’ dedir
Loctite®Nordbak®7221 Kimyasal Dayan›ml› Kaplama, pompalar› kimyasal etkilerden ve erozyondan korur.
Ürün detaylar› sayfa 52 + 58’ dedir
Loctite®Nordbak®7218 Afl›nma Önleyici ve/veya Loctite®Nordbak®7227 veya 7228 Seramik Boya, afl›nm›fl k›vr›ml› bölgelerin yenilenmesi ve korunmas›nda kullan›l›r.
Ürün detaylar› sayfa 52’ dedir
Pervane kanatlar›n› Loctite®Nordbak® 7227 veya 7228 S›v› Seramik ürünü ile onar›n, kaplay›n ve koruyun.
Ürün detaylar› sayfa 52’ dedir
Loctite®8023 Denizcilik S›n›f› Montaj Pastas›, salmastra montaj somunlar›nda kaynama ve korozyonu, pervanelerin flaftlara kaynamalar›n›
engeller. Ürün detaylar› sayfa 26’ dad›r
Afl›nm›fl flaftlar› Loctite®3478 Superior Metal ile yeniden yap›land›r›n.
Ürün detaylar› sayfa 54’ dedir
Loctite®572 Boru Diflleri S›zd›rmazl›¤›, konektörlerin s›zd›rmazl›¤›nda kullan›labilir.
Loctite®8104, O-ringlerin ya¤lan- mas›nda ve hasarlara karfl› korun- mas›nda kullan›l›r. Ürün detaylar›
sayfa 12’ dedir
Loctite®243 Orta Mukavemetli Vida Gevflemezlik veya Loctite®248 Orta Mukavemetli Vida Gevflemezlik, ya¤ contalar› ile gövde aras›nda kenetleme ve s›zd›rmazl›k sa¤larlar.
Ürün detaylar› sayfa 10 +18’ dedir Loctite®222 veya Loctite®243 Vida Gevflemezlik ürünleri ile ayar vidalar›n›n gevflemesini engelleyin.
Ürün detaylar› sayfa 44’ dedir Loctite®243 Orta Mukavemetli Vida Gevflemezlik, kamanın gevflemesini engeller. Loctite®660 Quick Metal® S›k› Geçme Ürünü, kama tamirine olanak verir. Ürün detaylar› sayfa 40 + 42’ ded›r Loctite®8023 Denizcilik S›n›f›
Montaj Pastas›, civatalar›n paslanmas›n› ve kaynamas›n›
engeller. Ürün detaylar› sayfa 14’ dedir
SORUN
Vidal› parçalar›n montaj›ndan do¤an ya¤ s›z›nt›s›n›n önlenmesi
Rulman Kasna¤› ve Yata¤›
Sebep:
• Boflaltma tapalar›, ya¤lay›c› memeler, ba¤lant›lar vb. vidal› parçalar›n hepsinde vida diflleri aras›nda hava bofllu¤u bulunmaktad›r, bu da rulman yata¤›nda bulunan ya¤›n d›flar› s›zmas›na neden olabilir
• Rulman yata¤›nda ortaya ç›kan sürekli bas›nç de¤iflimleri vidal› parçalar›n monte edildi¤i yerlerden ya¤ s›zd›rmas›na neden olabilir
Diflli ba¤lant› montajlar›n›n s›zd›rmazl›¤›n› Loctite
®577 ya da 572 Diflli S›zd›rmazl›k ürünleri ile sa¤lay›n
• Loctite®Diflli S›zd›rmazl›k ürünleri bir diflli ve yuvas› aras›nda yani iki metal yüzey aras›nda kald›¤›nda kürleflecek flekilde dizayn edilmifltir
• Ürün kürlendikten sonra rulman yata¤›ndaki bas›nç de¤erleri de¤iflse dahi nem ve ya¤ s›zd›rmazl›k ürününün içerisine nüfuz edemez
• Diflli s›zd›rmazl›k parçalar›n gevflemesini engellerken vidan›n normal el aletleriyle kolayca sökülmesine de olanak tan›r
• H›zl› kürleflme gerekti¤inde Loctite®577 kullan›n
Ad›mlar:
1. Kirli k›s›mlar› Loctite®7063 ile temizleyin
2. Loctite®Diflli S›zd›rmazl›k malzemesini diflli parçan›n uç k›sm›ndan iki difli bofl b›rakacak flekilde uygulay›n 3. Parçalar› asl›na uygun oldu¤u flekilde birlefltirin
ÇÖZÜM
• Daha az ya¤ tüketimi: Böylece afl›r› ya¤ miktar› yüzünden pompan›n yavafl çal›flmas› riski azalt›lm›fl olur
• Ya¤ s›z›nt›s›na ba¤l› potansiyel riskler ve temizlik ihtiyac› ortadan kalkar
• Nem ve hava izolasyonu oldu¤u için kaynama riski ortadan kalkar
• Vida yüzeyi üzerinde paslanma ve korozyon riski minimuma düfler
• Ya¤›n yabanc› maddelerle kirlenmesi önlenir
SONUÇLAR
SORUN
Rulman yata¤› ve ya¤ keçesi aras›nda s›z›nt› ve kaynaman›n önlenmesi
Rulman Kasna¤› ve Yata¤›
Sebep:
• Presli s›k› geçmede dahi yatak ve ya¤ keçesi aras›nda hava boflluklar›
kalmaktad›r. Bu hava boflluklar› korozyonun bafllamas›na elveriflli bir yüzey oluflturmaktad›r
Hava boflluklar›n›, ya¤ keçesinin d›fl çeperine
Loctite
®243 ya da 248 Orta Kuvvetli Vida Sabitleyici uygulayarak doldurun
Ad›mlar:
1. Ya¤ keçesinin d›fl çeperini ve rulman yata¤›n›n iç çeperini Loctite®7063 Temizleyici ve Ya¤
Sökücü ile temizleyin
2. Ya¤ keçesinin d›fl çeperine Loctite®243 ya da 248 Orta Kuvvetli Vida Sabitleyici uygulay›n 3. Keçeyi yata¤›n içerisine standart yöntemler ile monte edin, kenarlardan taflabilecek malzeme
fazlas›n› temizleyin
ÇÖZÜM
SONUÇLAR
• S›zd›rmazl›¤› sa¤lanm›fl bir montajda s›z›nt›, kirlilik ve korozyon riski önlenmifl olur
• Ya¤ keçesinden s›z›nt› olmas› durumunda ortaya ç›kabilecek temizlik sorunlar› ve tehlikeler ortadan kalkar
• Daha az ya¤ tüketilir
• Pompan›n yeter miktarda ya¤ ile performansl› çal›flmas› sa¤lan›r
SORUN
Verimli bir s›zd›rmazl›k için O-ring’ lerin ya¤lanmas›
Rulman Kasna¤› ve Yata¤›
Sebep:
• Normal koflullarda pompa ortam› çok nemlidir ve su ile y›kama ifllemleri o-ring’ lerin üzerindeki ya¤› giderebilir
• ‹mpeler üzerinde yap›lan ayarlar sürtünme afl›nmas›na yol açabilir ve o-ring’ lere potansiyel olarak hasar verebilir. Bunun sonucunda izolasyonun performans›nda düflüfl söz konusu olabilir
• O-ring’ ler monte edildikten sonra servisi olan parçalar de¤ildirler ve zamanla gevreyerek k›r›lma yaparlar
O-ring’ leri Loctite
®8104 G›da S›n›f› Silikon Ya¤› kullanarak ya¤lay›n
• Loctite®8104 G›da S›n›f› Silikon Ya¤› ile uzun periyotlu ya¤lama ve su ile y›kanmaya karfl› mükemmel direnç sa¤lan›r
Ad›mlar:
1. O-ring’ lerin üzerindeki ya¤, kir ve art›klar› temizleyin
2. Loctite®8104 G›da S›n›f› Silikon Ya¤›n› O-ring’ in bütün yüzeyini kaplayacak flekilde uygulay›n
3. O-ring’ i rulman yata¤› üzerinde kayd›rarak yuvas›na oturtun
ÇÖZÜM
• Ya¤lanm›fl O-ring’ler esnek kalarak ya¤›n sistem içinde tutulmas›n› ve kirlerin de d›flar›da kalmas›n› sa¤lar
• O-ring’ lerin rulman kasna¤›na yap›flmas› engellenmifl olur
SONUÇ
SORUN
Koruyucu kapak civatalar›n›n, kitleme civatalar›n›n ve kelepçe somunlar›n›n
korozyona ve kaynamaya karfl› korunmas›
Rulman Kasna¤› ve Yata¤›
Sebep:
• Bir pompan›n paslanmaz çelik veya koruyucu kaplamas› olmayan koruyucu kapak civatalar› ve somunlar› gibi metal parçalar› paslanmaya müsaittir.
Vida diflleri aras›nda oluflacak korozyon bu difllilerin yuvalar›na kaynamas›na sebep olur
Koruyucu kapak civatalar›na Loctite
®8023 Denizcilik S›n›f› Montaj Pastas› uygulay›n
• Loctite®8023 Denizcilik S›n›f› Montaj Pastas› metal içermez ve su ile y›kanmaya karfl› üstün bir direnç gösterir
Ad›mlar:
1. Loctite®8023 Denizcilik S›n›f› Montaj Pastas›n› civatalar›n difllerine bolca uygulay›n 2. Kilitleme somunlar›n› civatalar›n üzerine monte edin
3. Civatalar› rulman yata¤› içine vidalay›n ve gerekli ayarlamalar› yap›n
ÇÖZÜM
• Pompan›n En Yüksek Verimlilik Düzeyine (Best Efficiency Point – BEP) en yak›n flekilde çal›flt›¤›ndan emin olmak için gerekti¤inde civatalar›n kolayl›kla ayarlanmalar›n› sa¤lar
• Civatalar kolayl›kla sökülebilirler
SONUÇ
SORUN
Rulman›n da¤›lmas›n›n, korozyona u¤ramas›n›n ve parçalar›n zarar görmesinin önlenmesi
Rulman Kasna¤› ve Yata¤›
Sebep:
• Rulmanlar çal›flt›klar› flaftlar›ndan ya da yataklar›ndan ç›kmaya çok e¤ilimlidirler. Bu da yerlerine nas›l oturtulduklar› farketmeksizin (preslenmifl, s›cak ya da kaygan geçme) bu parçalara zarar verir
• Rulman ile flaft aras›nda bulunan hava boflluklar› pas›n oluflabilece¤i ve parçalar›n zarar görmesine neden olabilecek yerlerdir
Rulman Yata¤› –
Loctite
®641 S›k› Geçme Ürününü rulman›n d›fl çeperine ince bir tabaka fleklinde uygulay›n
• Loctite®641 S›k› Geçme Ürününün kuvveti düflüktür, böylece sonraki bak›mlarda kolayca demonte edilebilir
Ad›mlar:
1. Parçalar› Loctite®7063 Temizleyici ve Ya¤ Sökücü ile temizleyin
2. Rulman›n d›fl çeperine ince bir tabaka Loctite®641 S›k› Geçme Ürününü uygulay›n
3. Standart yöntemleri kullanarak montaj› yap›n
Rulman-fiaft Birleflimi –
Loctite
®641 S›k› Geçme Ürününü rulman›n iç çeperine ince bir tabaka fleklinde uygulay›n
Ad›mlar:
1. Parçalar› Loctite®7063 Temizleyici ve Ya¤ Sökücü ile temizleyin
2. fiaft›n çal›flt›¤› as›l k›s›mdaki alana bir miktar Loctite®641 S›k› Geçme Ürününü uygulay›n
3. Standart yöntemleri kullanarak rulman› flafta monte edin 4. Fazlal›klar› temizleyin
ÇÖZÜM #1 ÇÖZÜM #2
• fiaft ve/veya rulman yata¤› hasarlar› ortadan kalkar
• Rulmanlar standart aletlerle kolayl›kla sökülebilir
• Korozyon (bir rulman› söktükten sonra flaft›n üzerinde kalan kahverengi kal›nt› ve pas fleklinde ortaya ç›kar) ortadan kalkar, çünkü rulmanla flaft aras›ndaki hava bofllu¤u ortadan kald›r›lm›flt›r
SONUÇ
SORUN
Kasnak adaptörü ile ya¤ keçesi
aras›ndaki s›z›nt›lar›n ve kaynaman›n önlenmesi
Kasnak Adaptörü
Sebep:
• Adaptörle ya¤ keçesi aras›ndaki küçük hava boflluklar› ya¤ s›z›nt›s›na sebep olabilir
Hava boflluklar›n›, ya¤ keçesinin d›fl çeperine Loctite
®243 ya da 248 uygulayarak doldurun
• Loctite®Orta Kuvvetli Vida Sabitleyici, ya¤ keçesinin bir sonraki bak›mda tornavidayla rahatl›kla sökülebilmesine olanak tan›r
Ad›mlar:
1. Ya¤ keçesinin d›fl çeperini ve kasnak adaptörünün iç çeperini Loctite®7063 Temizleyici ve Ya¤ Sökücü ile temizleyin
2. Ya¤ keçesinin d›fl çeperine Loctite®Orta Kuvvetli Vida Sabitleyici uygulay›n. Fazlas›n› temizleyin ve standart yöntem ve aletleri kullanarak adaptöre monte edin
ÇÖZÜM
• S›z›nt›lar ve beraberinde getirdi¤i temizlik ihtiyac› ve tehlikeler ortadan kalkar
• Daha az ya¤ tüketilir
• Pompan›n yeter miktarda ya¤ ile performansl› çal›flmas› sa¤lan›r
• Pompan›n servis ifllemleri daha kolaylafl›r
• S›z›nt›, kirlenme ve korozyon ortadan kalkar
SONUÇ
SORUN
Merkezleme piminin rulman
kasna¤›na ve kasnak adaptörüne kaynamas›n›n önlenmesi
Kasnak Adaptörü
Sebep:
• Merkezleme pimleri pompan›n d›fl yüzeyindeki koflullara maruz kalmaktad›r ve korunmad›¤› takdirde paslan›p rulman kasna¤›na kaynayabilirler. Böyle bir durumda demontaj çok zor bir hal al›r
Montajdan önce, merkezleme pimlerine Loctite
®8023 Denizcilik S›n›f› Montaj Pastas› uygulay›n
• Loctite®8023 Denizcilik S›n›f› Montaj Pastas› yüksek ›s› ve neme maruz kalan parçalar için koruyucu kaplama sa¤lar
Ad›mlar:
1. Parçalar› temizleyin
2. Pimlere bolca Loctite®8023 Denizcilik S›n›f› Montaj Pastas› uygulay›n 3. Adaptörü rulman kasna¤›na monte edin
ÇÖZÜM
• Bu tür s›k› geçme parçalarda pas ve kaynaman›n oluflmas› engellenir
• Bir sonraki demontajda rulman kasna¤›n›n ve kasnak adaptörünün kolay demonte edilmesi sa¤lan›r
SONUÇ
SORUN
Rulman kasna¤› ve kasnak adaptörü aras›nda meydana gelebilecek conta ar›zalar›n›n önlenmesi
Kasnak Adaptörü
Sebep:
• Contalar zamanla gevfleyebilir ve s›z›nt›lara sebep olabilir. Bu da iki flanfl aras›ndaki s›k›flt›rma yükünde bir kayba neden olur
• Önceden kesilerek haz›rlanm›fl contalar yerlerinden ç›kmaya, yanl›fl montaja, çekmeye ve k›r›lmalara e¤ilimli olduklar› için de s›z›nt› yapabilir
• Flanfl yüzeylerindeki hatalar önceden haz›rlanm›fl contalar›n kapatamayaca¤›
kadar derin olabilir bu da s›z›nt›ya yol açabilir
Kasnak adaptörünün flanfl yüzeyine Loctite
®518 Anaerobik S›v› Conta uygulay›n
• Loctite®518 Anaerobik S›v› Conta sadece contay› bertaraf etmekle kalmaz, ayn› zamanda her çeflit haz›r conta ar›zas›n› da ortadan kald›r›r ve en önemlisi iki parça aras›ndaki bütün hava boflluklar›n› kapat›r
• Loctite®518 Anaerobik S›v› Conta 0.25 mm’lik aç›kl›klar› ve yüzey hatalar›n› giderebilir
Not: Baz› durumlarda, önceden haz›rlanm›fl conta boflluk oluflturmak için gereklidir. Bu tür durumlarda, Loctite®5922 Reçine Bazl› S›v› Contay› contan›n iki yüzüne de uygulay›n
ÇÖZÜM
• Birbirine yap›flma, çekme, gevfleme ve k›r›lmalar gibi önceden haz›rlanm›fl conta ar›zalar› ortadan kalkar
• S›k›flt›rma yükünün sabit olmas› sa¤lan›r
• Güvenilir bir s›zd›rmazl›k yap›lm›fl olur
Ad›mlar:
1. Eski conta parçalar›n› ve di¤er kirleri Loctite®7200 Conta Temizleyici kullanarak ç›kar›n
2. Her iki flanfl yüzeyini de Loctite®7063 Temizleyici ve Ya¤
Sökücü kullanarak temizleyin
3. Yüzeylerden birine bir miktar Loctite®518 Anaerobik S›v›
Conta uygulay›n
Not: Uygunsa somun deliklerinin etraf›n› dolgu malzemesiyle çevirin
4. Parçalar› birlefltirip gerekti¤i kadar s›k›n 5. Ürünleri afla¤›da belirtilen sürelerde bekletin:
•Bas›nç yok: an›nda kullan›labilir
•Düflük bas›nç: 1 saat
•Yüksek bas›nç: 4 saat
•Ürünün tam performans›: 24 saat
SONUÇ
SORUN
Kasnak adaptörü montaj somun- lar›n›n gevflemesinin ve korozyona u¤ramas›n›n önlenmesi
Kasnak Adaptörü
Sebep:
• Somunlar kendili¤inden gevfleyebilirler, çünkü sürekli olarak tork yüzünden zorlamaya maruz kalmaktad›rlar. Ayr›ca, titreflim, genleflme, kas›lma ve flok da s›k›flt›rma yükünün azalmas›na katk›da bulunur
Kasnak adaptörü civatalar›na Loctite
®243 ya da 248 Orta Kuvvetli Vida Sabitleyici uygulay›n
Ad›mlar:
1. Civata difllerini Loctite®7063 Temizleyici ve Ya¤ Sökücü ile temizleyin 2. Adaptör civatalar›na Loctite®Orta Kuvvetli Vida Sabitleyici uygulay›n 3. Olmas› gerekti¤i flekilde monte edin ve s›k›laflt›r›n
ÇÖZÜM
• Bir Loctite®Vida Sabitleyici vida diflleri aras›ndaki bütün hava boflluklar›n› d›flar› ataca¤›ndan civatalar›n paslanmas›
ve yerlerine kaynamas› önlenmifl olur
• Parçalar›n demontaj› kolay ve düzenli olur
• Civatalar›n gevflemesi önlenir
• Uygun tork ve s›k›flt›rma yükü sa¤lanm›fl olur
(Önceden kesilerek haz›rlanm›fl conta yerine Loctite®518
SONUÇ
Salmastra Kovan› Montaj›
SORUN
Salmastra
kovan›ndaki somunlar›n korozyona ve kaynamaya karfl› korunmas›
Sebep:
• Salmastra kovan somunlar›, kovan›n sürekli olarak ya¤lanmas› ve su ile so¤utulmas› yüzünden ciddi korozyon ve kaynama riski ile karfl› karfl›yad›r.
Bu sürekli su ak›fl› salmastra kovan› saplama ve somunlar›nda korozyon ve kaynamaya neden olur
• Somunlar saplamalara kaynarsa, salmastra kovan›n› gerekti¤i gibi çal›flt›rmak imkans›z hale gelir ve bu da uygun ya¤lama ve so¤utma koflullar›n›n sa¤lana- mamas›na neden olur. Böyle bir durumda salmastra kurur, flaft›n gere¤inden fazla ›s›n›p afl›nmas›na ve yerinden ç›kmas›na yol açar. Korozyona u¤ram›fl bir somunda bafllayan ar›za pompan›n ana parçalar›ndan birinin ciddi flekilde ar›zalanmas›yla sonuçlanabilir
Saplamalara Loctite
®8023 Denizcilik S›n›f›
Montaj Pastas› uygulay›n
• Loctite®8023 Denizcilik S›n›f› Montaj Pastas› metal içermez ve salmastra kovan›ndaki su ile y›kanma prosesine karfl› direnci oldukça yüksektir
Ad›mlar:
1. Parçalar› temizleyin
2. Saplamalara bolca Loctite®8023 Denizcilik S›n›f› Montaj Pastas› uygulay›n 3. Salmastra kovan› saplamalar›n› tak›p salmastra kovan›nda gereken montaj› yap›n
ÇÖZÜM
• Salmastra kovan› civatalar›n›n saplamalara kaynamas›
engellenir
• Salmastra kovan›nda gerekli ayarlamalar yap›labilir
• Su ya¤lama ve so¤utma prosesleri için gerekti¤i gibi hareket edebilir
• fiaft›n fazladan afl›nmas› önlenebilir
SONUÇ
Salmastra kovan›
saplamalar›n›n gevflemesinin ve kaynamas›n›n önlenmesi
Salmastra Kovan› Montaj›
Sebep:
• T›pk› salmastra kovan› somunlar›n›n paslan›p saplamalara kaynayabildi¤i gibi, salmastra kovan› saplamalar› da paslan›p salmastra kovan›na kaynayabilir.
E¤er somunlar saplamalara kaynayacak olursa; onlar› sökmek için kullan›lmas›
gereken tork, saplamalar›n ç›kmas›na neden olabilir
Loctite
®2701 Yüksek Kuvvetli Vida Sabitleyici uygulay›n
Ad›mlar:
1. Difli parçadaki difllerin alt taraf›na birkaç damla Loctite®2701 Yüksek Kuvvetli Vida Sabitleyici damlat›n 2. Saplama difllerine birkaç kere Loctite®2701 Vida Sabitleyici uygulay›n
3. Saplamalar› monte edin
• Parçalar›n korozyona u¤rama potansiyeli ortadan kalkar
• Salmastra kovan› ayarlamalar› s›ras›nda saplamalar›n yerlerinden ç›kma olas›l›¤› ortadan kalkar
SORUN ÇÖZÜM
SONUÇ
SORUN
Salmastra kovan›
y›kama ba¤lay›c›s› içinde
korozyon oluflmas›n› engellemek
Salmastra Kovan› Montaj›
Sebep:
• Mekanik contalar da kullan›lsa, bu bileflenler çeflitli prosesler ile y›kanarak so¤utulup ya¤lanacaklard›r. Her iki durumda da, y›kamaya maruz kalan k›s›mlar korozyona ve kaynamaya yatk›nd›r. Bu, özellikle metal salmastral› pompalar için geçerlidir. Metal salmastral› pompalarda uygun so¤utma ve ya¤lama için dakikada 40–60 damla ya¤ kullan›m› gerekir, bu da pas›n salmastra kovan›
montaj parçalar›nda oluflmas› için gereken yeterli nemi sa¤lar
Loctite
®572 ya da 577 Diflli S›zd›rmazl›k uygulay›n
• Loctite®Diflli S›zd›rmazl›¤› difller aras›ndaki hava boflluklar›n› doldurur
• Gerekti¤inde parçalar›n normal el aletleriyle sökülmesine olanak tan›r
Ad›mlar:
1. Parçalar› Loctite®7063 Temizleyici ve Ya¤ Sökücü ile temizleyin 2. Diflli parçaya uç k›sm›ndan bir iki difli bofl b›rakacak flekilde Loctite®
Diflli S›zd›rmazl›k malzemesini uygulay›n
3. Parçalar› normal flekilde monte edin. Fazla s›kmay›n
ÇÖZÜM
• Korozyon ve s›z›nt›lar önlenir
• Kaynama olas›l›¤› ortadan kalkar
• Parçalar›n kolay bak›m› garantilenmifl olur
SONUÇ
SORUN
Kasnak adaptörünün, salmastra kovan›n›n ve gövdenin birbirine kaynamas›n›n önlenmesi
Pompa Gövdesi
Sebep:
• Bu parçalar›n montaj›nda, klerensin çok s›k› oldu¤u k›s›mlar bulunmaktad›r. Bu k›s›mlarda pas ve korozyon kolayca oluflarak parçalar›n birbirine kaynamas›na neden olabilir ve bu durum parçalar›n demontaj›n› çok zor bir hale getirir
Montaj s›ras›nda Loctite
®8023 Denizcilik S›n›f› Montaj Pastas› uygulay›n
• Loctite®Montaj Pastas› suya dirençlidir, ayr›ca y›kama esnas›nda uyguland›¤›
yeri terk etmez
Ad›mlar:
1. Parçalar› temizleyin
2. Loctite®8023 Denizcilik S›n›f› Montaj Pastas›n› salmastra kovan›n›n d›fl çeperinde temas edecek k›s›mlara bolca sürün
3. Parçalar› her zamanki gibi monte edin
ÇÖZÜM
• Montaj s›ras›nda gereken yeterli ya¤lama sa¤lan›r
• Pompan›n çal›flmas› s›ras›nda korozyonun gerçekleflmesi engellenir
• Etkin demontaj sa¤lan›r
SONUÇ
Haz›r contay› ç›kar›p flanfl yüzeylerine Loctite
®518 Anaerobik S›v› Conta uygulay›n
• Loctite®518TMAnaerobik S›v› Conta kullan›m› yüzeyler aras›nda % 100 temas olmas›n› sa¤layarak tam bir s›zd›rmazl›k oluflmas›na yard›mc› olur
• % 100 metal-metal temas› oldu¤u için, uygun s›k›flt›rma yüküne ulafl›labilir ve iki parça birleflip tek parçaym›fl gibi hareket ederler
Ad›mlar:
1. Eski contay› Loctite®7200 Conta Sökücü kullanarak ç›kar›n
2. Her iki flanfl yüzeyini de Loctite®7063 Temizleyici ve Ya¤ Sökücü kullanarak temizleyin
SORUN
Salmastra kovan› ile gövde
aras›ndaki s›z›nt›lar›n önlenmesi
Pompa Gövdesi
Sebep:
• Önceden kesilerek haz›rlanm›fl conta kullan›lmas› conta gevflemesi, çekme, yerinden ç›kma ve k›r›lma gibi s›z›nt›lara yol açabilecek sorunlar›
beraberinde getirir
Contay› Loctite
®5922 Reçine Bazl› S›v› Conta ile kaplay›n
• Impeler ile gövde aras›nda tavsiye edilen uygulama kal›nl›¤› kadar boflluk yok ise, haz›r conta kullan›lmal›d›r
• Loctite®5922 Reçine Bazl› S›v› Conta, haz›r contaya takviye olarak contan›n dolduramad›¤› bütün hava boflluklar›n›
dolduracakt›r
• Loctite®5922 Reçine Bazl› S›v› Conta, ›s› ve bas›nç de¤iflimlerinin neden oldu¤u genleflme ve büzüflmelere direnç gösterebilecektir
Ad›mlar:
1. Eski contay› Loctite®7200 Conta Ç›kar›c› ile ç›kar›n
2. Her iki flanfl yüzeyini de Loctite® 7063 Temizleyici ve Ya¤ Sökücü kullanarak temizleyin 3. Loctite®5922 Flanfl Dolgusunu önceden kesilmifl contan›n iki taraf›na da sürün
4. Monte edip gerekti¤i gibi s›k›n 5. Malzemenin kurumas›n› bekleyin
ÇÖZÜM #1
• Gövde üzerinde contadan kaynaklanan s›z›nt›lar ortadan kalkar
• Flanfl yüzeyinde korozyon ve hasar oluflmas› engellenir
ÇÖZÜM #2
SONUÇ
SORUN
Pompa gövdesindeki civatalar›n paslanmas›n›n, kaynamas›n›n ve gevflemesinin önlenmesi
Pompa Gövdesi
Sebep:
• Sürekli ›s›, bas›nç ve nem de¤iflikliklerinin meydana geldi¤i zorlu pompa koflullar› korozyona neden olur
• Paslanm›fl ve kaynam›fl gövde civatalar› pompa bak›m›n› zorlaflt›r›r ve civata deli¤inin yeniden aç›lmas› ve k›lavuzla ifllenmesi fazladan iflçilik gereksinimine neden olmaktad›r
Gövdeyi birlefltirmeden önce Loctite
®243 Orta Kuvvetli Vida Sabitleyiciyi civata deliklerine uygulay›n
• Loctite®243 Vida Sabitleyici vida difllerindeki bütün boflluklar› doldurur
Ad›mlar:
1. Difli vidalar›n yan k›sm›na do¤ru birkaç damla Loctite®243 Orta Kuvvetli Vida Sabitleyici damlat›n 2. Birkaç damla Loctite®243 Orta Kuvvetli Vida Sabitleyiciyi civata difllerine uygulay›n
3. Civatalar› yerlerine tak›n
ÇÖZÜM
• Do¤ru s›k›flt›rma yükü korunur
• Paslanma ve kaynamalar engellenir
• Normal el aletleri ile kolayca sökülebilir
SONUÇ
SORUN
‹mpelerin flafta kaynamas›n›n önlenmesi
‹mpeler
Sebep:
• Vidalar›n içindeki küçük hava boflluklar›, yüksek nem ve ›s›
pas oluflumuna yol açar ve bu pas da impelerin flafta kaynamas›na neden olur
‹mpeleri takmadan önce Loctite
®8023 Denizcilik S›n›f›
Montaj Pastas›n› flaft vida difllerine uygulay›n
• Loctite®8023 Denizcilik S›n›f› Montaj Pastas› metal içermez ve su ile yap›lan y›kamalara karfl›
yüksek direnç gösterir
Ad›mlar:
1. fiaft ve impeler vida difllerini temizleyin
2. fiaft vidalar›na Loctite®8023 Denizcilik S›n›f› Montaj Pastas›n› uygulay›n 3. ‹mpeleri normal teknikleri kullanarak birlefltirin
ÇÖZÜM
• Kaynaman›n önüne geçilir
• Parçalar› tekrar sökme kolaylafl›r
SONUÇ
SORUN
Yeni kama yuvas› aç›lm›fl parçalarda kaman›n sabitlenerek kama yuvas›
afl›nmas›n›n önüne geçilmesi
Kama Yuvas› ve Kama
Sebep:
• Yeni parçalarda kama, kama yuvas› oldukça s›k› bir flekilde geçer.
Zaman içinde kama ve kama yuvas› aras›nda gevfleme meydana gelebilir ve bu da kama yuvas›n›n zarar görmesine neden olur
Kama yuvas›n› Loctite
®243 Orta Kuvvetli Vida Sabitleyici uygulay›p kamay› yerlefltirin
• Bir Loctite®Orta Kuvvet Vida Sabitleyicinin viskozitesi boflluk doldurmak için uygundur.
Ürün hem istenilen seviyede mukavemet gösterir hem de parçalar›n tekrar sökülmesi esnas›nda kolayl›k sa¤lar
• Kama ç›kar›lmak istendi¤inde, bir çekiç ve metal bir keski yard›m› ile kaman›n d›flar›
ç›kmas› sa¤lanabilir
Ad›mlar:
1. Kama yuvas› ve kamay› Loctite®7063 Temizleyici ve Ya¤ Sökücü ile temizleyin
2. Kama yuvas›na birkaç damla Loctite®243 Orta Kuvvette Vida Sabitleyiciyi do¤rudan uygulay›n 3. Kamay› yuvaya yerlefltirin
Not: Kamay› sokarken etrafa yap›flt›r›c› s›çramas›n› önlemek için flaft› bir bez parças› ile örtün 4. Vida Sabitleyicinin fazlas›n› silin
ÇÖZÜM
• Korozyon önlenir
• Kama yuvas›n›n afl›nmas› önlenir
• Kaliteli bir ba¤lant› elde edilir
SONUÇ
SORUN
Kama yuvas›n›n afl›nmas›n›n durdurulmas› /ar›za süresinin
azalt›lmas› ve hurda maliyetlerinin önüne geçilmesi – afl›nm›fl parçalar
Kama Yuvas› ve Kama
Sebep:
• Kama, yuvas›na s›k› bir flekilde sabitlenmedi¤inde zaman içinde kama yuvas›
afl›nabilir. Bu kavramalar, diflliler, kasnaklar gibi güç aktar›m parçalar›nda s›k rastlanan bir sorundur
• Kama yuvas›ndaki afl›nman›n devam etmesine izin verilirse ileri vadede kama- lar›n k›r›lmas› veya kavramalarda çeflitli hasarlarla karfl›lafl›lmas› mümkündür.
E¤er kama k›r›lm›flsa sonuç güç aktar›m›nda kay›p olacakt›r (örne¤in: pompa çal›flmayacakt›r). Ayr›ca daha sonra flaftta da hasarlar meydana gelecektir
Kama yuvas› halihaz›rda afl›nm›fl ise Loctite
®660 Quick Metal S›k› Geçme ürününü afl›nmay› durdurmak ve parçay›
tekrar çal›fl›r hale getirmek için kullanabilirsiniz
• Loctite®660 Quick Metal S›k› Geçme Ürünü boflluklar›n doldurulmas›na yarayan oldukça yüksek viskoziteli bir üründür
Ad›mlar:
1. Kama yuvas› ve kamay› Loctite®7063 Temizleyici ve Ya¤ Sökücü ile temizleyin 2. Yüzeylerden birine Loctite®7649 Aktivatörü s›k›n
3. Loctite®660 Quick Metal S›k› Geçme Ürününü kama yuvas›na uygulay›n 4. Parçalar› birlefltirin ve taflan k›s›mlar› silin
Not: E¤er kama yuvas›ndaki afl›nma ileri düzeyde ise, Loctite®660 Quick Metal S›k› Geçme ürününe silinecek olarak kama yuvas›n›n iki taraf›nda ara sac›(layner) kullan›labilir
ÇÖZÜM
• Ba¤lant› yenilenmifl ve çok büyük bir bak›m olmaks›z›n çal›flmaya haz›r hale getirilmifltir
SONUÇ
SORUN
Kaplinin kopmas›na, hasar görmesine veya dizilimin bozulmas›na neden olacak flekilde gevflemesinin ya da yerinden oynamas›n›n engellenmesi
Kaplin
Sebep:
• Kaplinleri yerlerinde genelde bir kama ve bir vida tutar
• Vidalar gevflediyse, kaplin flaft üzerinde kaymaya ve ayr›lmaya ya da kama yuvas›n› afl›nd›rmaya bafllayabilir
Loctite
®243 Orta ve Loctite
®222 Düflük Kuvvetli Vida Sabitleyicileri
Ad›mlar:
1. Vidalar› Loctite®7063 Temizleyici ve Ya¤ Sökücü ile temizleyin
2. Vidalara iki damla Loctite®222 Düflük Kuvvetli Vida Sabitleyici uygulay›n (E¤er ayar vidas›n›n çap› 1/4”’ten fazla ise Loctite®243 Orta Kuvvetli Vida Sabitleyici kullan›n)
3. Kaplini her zamanki gibi birlefltirin
Not: Kaplinle flaft› tamamen bütünlefltirmek ve mümkün olabilecek bütün paslanmalar› engellemek için birlefltirmeden önce flafta Loctite®S›k› Geçme ya da Vida Sabitleyici ürünlerini uygulayabilirsiniz
Lütfen sayfa 40–43'e bak›n›z
ÇÖZÜM
• Montaj yenilenmifl, bütünlefltirilmifl ve büyük bir bak›m olmaks›z›n çal›flmaya haz›r hale getirilmifltir
SONUÇ
SORUN
Pompay› birlefltiren civatalar›n
gevflemesinin ve parçalar›n yerlerinden oynamas›n›n önlenmesi
Pompa Kaidesinin Sabitlenmesi
Sebep:
• Titreflim ve olas› darbe floku montaj civatalar›n›n gevflemesine neden olabilir
• Gevflek civatalar daha sonra pompan›n seviyesini ve kurulumun düzgünlü¤ünü kaybetmesine neden olmaktad›r
• Montaj civatalar› yerlerine sabitlenir
• Do¤ru s›k›flt›rma yükü elde edilir
• Civatalarda korozyon oluflmas› engellenir
• Yanl›fl merkezlemenin önüne geçilir
Montaj civatalar›na Loctite
®2701 Yüksek Kuvvetli Vida Sabitleyici uygulay›n
Ad›mlar:
1. Vidalar› Loctite®7063 Temizleyici ve Ya¤ Sökücü kullanarak temizleyin
2. Montaj civatalar›na birkaç damla Loctite®2701 Yüksek Kuvvetli Vida Sabitleyici uygulay›n 3. Her zamanki gibi birlefltirip s›k›n
Pompa kaidesi düzgünce yerlefltiril- dikten sonra Loctite
®290 Nüfuz Etme Özelli¤ine Sahip Vida Sabitleyiciyi montaj civatalar›na uygulay›n
Ad›mlar:
1. Parçalar› Loctite®7063 Temizleyici ve Ya¤ Sökücü ile temizleyin 2. Pompay› yerlefltirin
3. Montaj Saplamalar›ndaki somunlar› s›k›flt›r›n
4. Montaj civatalar›na birkaç damla Loctite®2701 Yüksek Kuvvetli Vida Sabitleyici uygulay›n
Not: Loctite®290 Nüfuz Etme Özelli¤ine Sahip Vida Sabitleyici, vida yüzeyleri aras›ndaki hava boflluklar›n› dolduracak ve ileride herhangi bir gevfleme olmas›n› engelleyecek flekilde kürleflecektir
ÇÖZÜM #1 ÇÖZÜM #2
SONUÇ
SORUN
Olas› s›z›nt›larda ya¤
kayb›n› önlemek
Ya¤ S›z›nt›s›
Sebep:
• Döküm ifllemi s›ras›nda döküm parçalarda gözenekler oluflabilir.
Bu gözenekler gövdede ya¤ s›z›nt›lar›na neden olabilir
• Olas› s›z›nt›larda ya¤ kayb› önlenir
• Daha az ya¤ tüketilir
Rulman kasna¤›n›n iç k›sm›n›, gözeneklerin s›zd›rmazl›¤›
için Loctite
®Nordbak
®7221 Kimyasal Dayan›ml› Kaplama ile kaplay›n
Ad›mlar:
1. Loctite®7063 Temizleyici ve Ya¤ Sökücü kullanarak görünen ve görünmeyen kirleri temizleyin
2. Yüzeyi beyaz metal ortaya ç›k›ncaya kadar afl›nd›r›n.
Tozlar› temizleyin. Temizlikte Loctite®7063 Temizleyici ve Ya¤ Sökücü kullan›n
3. Loctite®Nordbak®7221 Kimyasal Dayan›ml› Kaplama’
y› kar›flt›r›p rulman kasna¤›n›n iç k›sm›na, en az 0,5 mm kal›nl›¤›nda ve iki kat olacak flekilde, uygulay›n. ‹kinci kat›, birinci kat›n jelleflme zaman› geldikten sonra uygulay›n
S›z›nt› olan bölgelerin belli oldu¤u durumlarda, Loctite
®290 Nüfuz Etme Özelli¤ine Sahip Vida
Sabitleyicisini f›rça ile sürün
Ad›mlar:
1. Yüzeyi iyice temizleyin 2. Kurutun
3. Loctite®290 Vida Sabitleyiciyi f›rça ile uygulay›n 4. Kürleflme süresini bekleyin
ÇÖZÜM #1 ÇÖZÜM #2
SONUÇ
SORUN
Pompa gövdesini ve impelerleri yenilemek için afl›nm›fl yerlerin onar›lmas›
Gövde/‹mpeler Afl›nmalar›
Sebep:
• Pompa gövdeleri ve impelerler; afl›nd›r›c› s›v› ve kat› malzemeler, oyulmalar ve kimyasallardan dolay› afl›n›r. Bu etkilerin her biri pompa gövdesinin iç k›s›mlar›n› da afl›nd›rabilir
• Pompa içindeki aç›l› köfleler, afl›nma halkas›, impeler pervanelerinin uçlar›
ve k›vr›mlar›n içi en çok afl›nan yerlerden baz›lar›d›r
• Gövde ve impeler afl›nmalar› afla¤›da verilen dört gruba ayr›lm›flt›r:
1. Hafif kirli su pompalamaktan kaynaklanan hafif afl›nmalar
2. Kat› madde pompalamaktan ve/veya oyulmalardan kaynaklanan a¤›r gövde afl›nmas›
3. Kimyasal afl›nd›rmas›
4. Gövde ya da impelerlerin belirli bölgelerindeki afl›nmalar
Küçük yüzeysel afl›nmalar› ya da gövde ve impelerlerin afl›nm›fl yerlerini yeniden yap›n. Afl›nm›fl aç›l› köfleler, afl›nma halkas›, impeler pervanelerinin uçlar›n› ya da gövdenin di¤er bölümlerini onarmak için Loctite
®3478 Superior Metal ya da Loctite
®Nordbak
®7222 Afl›nma Dayan›ml› Macun uygulay›n. Yüzeyi Loctite
®Nordbak
®7227 ya da 7228 S›v› Seramik Kaplama ile kaplay›n
• Loctite®Nordbak®7227 ve 7228 S›v› Seramik Kaplama pompan›n En Yüksek Verimlilik Seviyesine olabildi¤ince yak›n çal›flmas›n› garantilemek için kaygan ve düflük sürtünme seviyesi olan bir ortam yarat›r
• ‹stenen boyutlara ulaflmak için ifllenmesi gereken afl›nm›fl bölgeleri Loctite®Nordbak®3478 Superior Metal kullanarak yeniden yap›land›r›n
• Oyulmalar›n ve afl›nman›n sürekli oldu¤u bölgelerde afl›nm›fl yerleri onarmak için Loctite®Nordbak®7222 Afl›nmaya Dayan›kl› Macun kullan›n. Ürün ifllenebilir de¤ildir
Ad›mlar:
1. Görünen ve görünmeyen kirleri Loctite®7063 Temizleyici ve Ya¤ Sökücü kullanarak temizleyin
2. Yüzeyi beyaz metal ortaya ç›k›ncaya kadar afl›nd›r›n. Tozlar› temizleyin. Temizlikte Loctite®7063 Temizleyici ve Ya¤ Sökücü kullan›n
3. Yüzeyi Loctite®3478 Superior Metal ya da Loctite®Nordbak® 7222 Afl›nmaya Dayan›kl› Macun kullanarak onar›n. Ürünleri ambalaj›n üzerinde tarif edildi¤i gibi kar›flt›r›p uygulay›n
4. Loctite®Nordbak®Beyaz S›v› Serami¤i bir kat uygulay›n›z. Jelleflme zaman›na ulafl›ld›¤›nda, Loctite®Nordbak®7227 Gri S›v›
Seramik Kaplama kullanarak ikinci kat› uygulay›n, iki kat›n toplam kal›nl›¤›n›n en az 0,5 mm olmas› gerekir Not: Farkl› renklerde ürün kullanmak kaplaman›n ve afl›nman›n görsel takibinde kolayl›k sa¤lar.
Not: Kuru çal›flma s›cakl›¤› olarak 205 °C’ ye kadar olan yüksek s›cakl›klarda Loctite®Nordbak® 7232 Yüksek S›cakl›¤a Dayan›kl›
Afl›nma Önleyici Macun ve Loctite®Nordbak®7234 Yüksek S›cakl›¤a Dayan›kl› S›v› Seramik Kaplama kullan›n
ÇÖZÜM #1
SORUN
Gövde/‹mpeler Afl›nmalar›
Kimyasal afl›nmadan kaynaklanan hasar› onar›p koruyucu bir kaplama oluflturun.
Gövde ve impelerleri Loctite
®Nordbak
®7221 Kimyasal Dayan›ml› Kaplama ile kaplay›n
• Zorlu kimyasal koflullarda parçalar›n korunmas›n› sa¤lar
Ad›mlar:
1. Görünen ve görünmeyen kirleri Loctite®7063 Temizleyici ve Ya¤ Sökücü kullanarak temizleyin
2. Yüzeyi beyaz metal ortaya ç›k›ncaya kadar afl›nd›r›n. Tozlar› temizleyin. Temizlikte Loctite®7063 Temizleyici ve Ya¤ Sökücü kullan›n 3. Loctite®Nordbak®7221 Kimyasal Dayan›ml› Kaplamay› kar›flt›r›p rulman kasna¤›n›n iç k›sm›na, en az 0.5 mm kal›nl›¤›nda ve iki kat
olacak flekilde, uygulay›n. ‹kinci kat›, birinci kat›n jelleflme zaman› geldikten sonra uygulay›n
ÇÖZÜM #2
Gövde yüzeyinde oluflmufl ciddi afl›nmalar› onar›n. Gövdeyi Loctite
®Nordbak
®7218 veya 7219 veya 7230 veya 7226 veya 7229 Afl›nma Önleyici kullanarak onar›n
• Do¤ru ürün seçimi için bir Henkel Teknik Uzman›na dan›fl›n
Ad›mlar:
1. Görünen ve görünmeyen kirleri Loctite®7063 Temizleyici ve Ya¤ Sökücü kullanarak temizleyin
2. Yüzeyi beyaz metal ortaya ç›k›ncaya kadar afl›nd›r›n. Tozlar› temizleyin. Temizlikte Loctite®7063 Temizleyici ve Ya¤ Sökücü kullan›n 3. Seçti¤iniz Loctite®Nordbak®Afl›nma Önleyicisini ambalaj›n üzerinde tarif edildi¤i gibi kar›flt›r›p uygulay›n
4. Loctite®Nordbak®7227 veya 7228 veya 7234 S›v› Seramik Kaplama kullanarak yüzeyi kaplay›n. Jelleflme zaman›na ulafl›ld›¤›nda düflük yüzey sürtünmesi elde etmek için toplam uygulama kal›nl›¤› en az 0.5 mm olacak flekilde ikinci kat› da uygulay›n
ÇÖZÜM #3
Pompa gövdesini ve impelerleri yenilemek için afl›nm›fl yerlerin onar›lmas›
• Bak›m ihtiyaç süresini ve pompa gövdesinin ömrünü uzatarak
SONUÇ
SORUN
Afl›nm›fl flaft›n orijinal flekline getirilmesi
fiaft Afl›nmas›
Sebep:
• Salmastra ve ya¤ keçesinin neden oldu¤u afl›nma ço¤unlukla flaft yüzeyine uygulanan sürekli bas›nç ve sürtünmeden kaynaklanmaktad›r
• Ya¤ keçeleri zamanla flaftta oyuklara yol açabilir
• Dikkatsiz ve uygun olmayan suyla yap›lan ya¤lama salmastran›n ›s›nmas›na ve sonras›nda flafta ciddi boyutta zarar vermesine neden olur
• Servis süresinde k›salma sa¤lar
• Acil tamir için idealdir
• fiaft›n ömrü uzar
fiaft› Loctite
®3478 Superior Metal ile onar›n
• Loctite®3478 Superior Metal yüksek s›k›flt›rma kuvvetine sahip paslanmaz bir epoksidir
Ad›mlar:
1. Tamirat› yapabilmek için, flaft› bir torna tezgah› üzerinde döndürün ve afl›nm›fl yerleri en az 0.75 mm (0.03") olacak flekilde eflitleyip pürüzlü bir yüzey oluflturun
2. fiaft üzerindeki kesme s›v›s› ya da ya¤ tabakas›n› Loctite®7063 Temizleyici ve Ya¤ Sökücü kullanarak temizleyin 3. Ürünü ambalaj›n üzerinde tarif edildi¤i gibi kar›flt›r›n
4. fiaft torna tezgah› üzerinde dönerken; flafta, üzerine bast›rarak Loctite®3478 Superior Metal uygulay›n. Meydana gelebilecek herhangi bir hava bofllu¤unu yok edebilmek için hafifçe bas›nç uygulamak gerekmektedir
5. Tamir edilmifl ürün torna tezgah›nda döndürülebilir ve orijinal flaft çap›na ifllenebilir Not: K›sa süreli acil onar›m için mümkünse flafta gömlek çak›n, Loctite®648 kullan›n
ÇÖZÜM
SONUÇ
SORUN
Afl›nm›fl kama yuvas›n›n onar›lmas›
Kama Yuvas› Afl›nmas›
Sebep:
• fiaft titreflimi ve harici kuvvetler kama dengesini etkiler. Bu dengesizlik zamanla kama yuvas›n›n afl›nmas›na neden olur
• Kama yuvas›na garantili birleflim
• Yeniden afl›nma olmas› engellenir
Loctite
®660 Quick Metal S›k› Geçme ürününü do¤rudan afl›nm›fl kama yuvas›na uygulay›n
• Loctite®660 Quick Metal S›k› Geçme ürünü 0,25 mm’ye (0,01") kadar olan büyük boflluklar› doldurmak için tasarlanm›fl yüksek viskoziteli bir üründür. Bundan büyük boflluklar için Loctite®3478 Superior Metal kullan›n
Ad›mlar:
1. Kama yuvas›ndaki afl›nma ileri derecedeyse, iki tarafa da ara sac› (layner) eklemeniz gerekebilir 2. Loctite®7649 Aktivatörü yüzeye s›k›n
3. Loctite®660 Quick Metal S›k› Geçme Ürününü do¤rudan kama yuvas›na uygulay›n
4. Yeni kamay› kama yuvas›na bast›r›n ve pompay› parçalar›na ay›rmadan montaj› yenilemifl olun Not: Kama yuvas›ndaki afl›nma ciddi boyuttaysa ara saçlar› kama yuvas›n›n iki taraf›nda da Loctite®660 Quick Metal S›k› Geçme Ürünü ile birlikte kullan›labilir
ÇÖZÜM
SONUÇ
SORUN
Harici k›s›mlar›n paslanmas›n›n önüne geçilmesi
Paslanma
Sebep:
• Harici k›s›mlar afl›r› ›s› de¤iflimlerine, neme ve kimyasallara maruz kald›klar›
için pastan ve kimyasal etkilerden olumsuz yönde etkilenirler
• Teçhizat›n ömrü uzar
• Ürün sarfiyat›nda azalma görülür
• Bak›m kolaylafl›r
Loctite
®Nordbak
®7221 Kimyasal Dayan›ml› Kaplama
• Özellikle madencilikte kullan›lan ekipmanlar› sülfirik asitten korumak amac›yla tasarlanm›flt›r
• Pompa parçalar›n› çeflitli a¤›r kimyasallara karfl› baflar›yla koruyan bir kaplamad›r
Ad›mlar:
1. Görünen ve görünmeyen kirleri Loctite®7063 Temizleyici ve Ya¤ Sökücü kullanarak temizleyin 2. Yüzeyi beyaz metal ortaya ç›k›ncaya kadar afl›nd›r›n. Tozlar› temizleyin. Temizlikte Loctite®7063
Temizleyici ve Ya¤ Sökücü kullan›n
3. Loctite®Nordbak®7221 Kimyasal Dayan›ml› Kaplamay› kar›flt›r›p rulman kasna¤›n›n iç k›sm›na, en az 0.5 mm kal›nl›¤›nda ve iki kat olacak flekilde, uygulay›n. ‹kinci kat›, birinci kat›n jelleflme zaman› geldikten sonra uygulay›n
ÇÖZÜM
SONUÇ
Montaj Civatalar› Loctite®290 Vida Sabitleyici Nüfuz etme özelli¤i ile montaj sonras› uygulama 50 ml 142568 46
Loctite®2701 Vida Sabitleyici Yüksek mukavemet 50 ml NA
Ürün Dizini
POMPA KA‹DES‹N‹N SAB‹TLENMES‹
POMPA MONTAJI
Kaplin Loctite®222 Vida Sabitleyici Düflük kuvvetli, küçük difller 50 ml 142485 44
Loctite®243 Vida Sabitleyici Orta kuvvet, ya¤ dayan›m› 50 ml 142507
UYGULAMALAR LOCTITE®ÇÖZÜMLER‹ FAYDALARI AMBALAJ IDH NO. SAYFA
KAPL‹N
POMPA TAM‹R‹
UYGULAMALAR LOCTITE®ÇÖZÜMLER‹ FAYDALARI AMBALAJ IDH NO. SAYFA
YA⁄ SIZINTISI
Gözenek Doldurma Loctite®290 Vida Sabitleyici Nüfuz etme özelli¤i ile montaj sonras› uygulama 50 ml 142568 48 Loctite®Nordbak®7221 Kim. Dayan›ml› Kaplama Kimyasal etkilere karfl› koruma 5 kg 209816
Afl›nma Loctite®3478 Superior Metal Ferro-silikon dolgulu epoksi 453 g 209822 50
Loctite®Nordbak®7222 Afl›nma Dayan›ml› Macun Seramik fiber dolgulu epoksi 1,4 kg 209827 Loctite®Nordbak®7218 Afl›nma Önleyici Mala ile uygulanabilen, büyük seramik 1 kg 255890
Loctite®Nordbak®7219 Yüksek Darbe Afl›nma ve darbe dayan›ml› 1 kg 255891
Dayan›ml› Afl›nma Önleyici
Loctite®Nordbak®7221 Kimyasal Dayan›ml› Kaplama Kimyasal etkilere karfl› koruma 5 kg 209816 Loctite®Nordbak®7226 Pnömatik Afl›nmalar Küçük parçac›k afl›nd›rmas›, 120 °C’ye kadar 1 kg 255892 Loctite®Nordbak®7227 S›v› Seramik Kaplama Gri Düzgün yüzey, korozyona dayan›kl› kaplama 1 kg 255893 Loctite®Nordbak®7228 S›v› Seramik Kaplama Beyaz Düzgün yüzey, korozyona dayan›kl› kaplama 1 kg 255894
Loctite®Nordbak®7229 Yüksek S›cakl›¤a Dayan›kl› 230 °C’ye kadar 10 kg 255895
Pnömatik Afl›nma
Loctite®Nordbak®7230 Yüksek S›cakl›¤a Dayan›kl› 230 °C’ye kadar 10 kg 255896
Afl›nma Önleyici
Loctite®Nordbak®7234 Yüksek S›cakl›¤a Dayan›kl› 205 °C’ye kadar 1 kg 254469
S›v› Seramik Kaplama
GÖVDE / ‹MPELER AfiINMALARI
Afl›nma Loctite®3478 Superior Metal Ferro-silikon dolgulu epoksi 453 g 209822 54
fiAFT AfiINMASI
‹MPELER
Salmastra Kovan› Loctite®8023 Denizcilik S›n›f› Montaj Pastas› Metal içermez, afl›r› su temas›na dayan›kl› 454 g 504618 32
Flanfl Loctite®518 Flanfl S›zd›rmazl›¤› Genel Amaçl›, 0,25 mm’ye kadar 65 ml NA 34
S›zd›rmazl›¤› Loctite®5922 Flanfl S›zd›rmazl›¤› Haz›r kat› contalara takviye amaçl› kullan›l›r 200 ml 195930
Gövde Civatalar› Loctite®243 Vida Sabitleyici Orta kuvvet, ya¤ dayan›m› 50 ml 142507 36
POMPA GÖVDES‹
POMPA MONTAJI
UYGULAMALAR LOCTITE®ÇÖZÜMLER‹ FAYDALARI AMBALAJ IDH NO. SAYFA
Vidal› ba¤lant›lar Loctite®572 Vida Diflleri S›zd›rmazl›¤› Yavafl Kürleflme 50 ml 142611 8
(özel. Yüksek ›s› direnci)
Loctite®577 Vida Diflleri S›zd›rmazl›¤› Genel Amaçl› 50 ml 142454
Ya¤ Keçeleri Loctite®243 Vida Sabitleyici Orta kuvvet, ya¤ dayan›m› 50 ml 142507 10
Loctite®248 Orta kuvvette Vida Sabitleyici Yar›-kat› stick, orta kuvvet 19 g stick 540491
O-ringler Loctite®8104 G›da Onayl› Gres NLGI 2, NSF H1 6 x 1 l 142546 12
Loctite®8104 G›da Onayl› Silikon Gres NLGI 2, GC-LB, NSF H1, Sentetik PAO 12 x 75 ml 142550 Koruyucu Kapak Loctite®8023 Denizcilik S›n›f› Montaj Pastas› Metal içermez, afl›r› su temas›na dayan›kl› 454 g 504618 14 Civatalar›
Rulman Loctite®641 S›k› Geçme Ürünü S›k› ve kaygan geçme, orta mukavemet 50 ml 142437 16
Ya¤ Keçeleri Loctite®243 Vida Sabitleyici Orta kuvvet, ya¤ dayan›m› 50 ml 142507 18
Loctite®248 Orta kuvvette Vida Sabitleyici Yar›-kat› stick, orta kuvvet 19 g stick 540491 Merkezleme Pimleri Loctite®8023 Denizcilik S›n›f› Montaj Pastas› Metal içermez, afl›r› su temas›na dayan›kl› 454 g 504618 20
Flanfl S›zd›rmazl›¤› Loctite®518 Flanfl S›zd›rmazl›¤› Genel Amaçl›, 0,25 mm’ye kadar 65 ml NA 22
Adaptör civatalar› Loctite®243 Vida Sabitleyici Orta kuvvet, ya¤ dayan›m› 50 ml 142507 24
Loctite®248 Orta kuvvette Vida Sabitleyici Yar›-kat› stick, orta kuvvet 19 g stick 540491
Salmastra kovan›ndaki Loctite®8023 Denizcilik S›n›f› Montaj Pastas› Metal içermez, afl›r› su temas›na dayan›kl› 454 g 504618 26 somunlar
Salmastra kovan› Loctite®2701 Vida Sabitleyici Yüksek mukavemet 50 ml NA 28
saplamalar›
Y›kama Loctite®572 Vida Diflleri S›zd›rmazl›¤› Yavafl Kürleflme 50 ml 142611 30
Ba¤lant›lar› (özel. Yüksek ›s› direnci)
Loctite®577 Vida Diflleri S›zd›rmazl›¤› Genel Amaçl› 50 ml 142454
SALMASTRA KOVANI MONTAJI KASNAK ADAPTÖRÜ
RULMAN KASNA⁄I VE YATA⁄I
