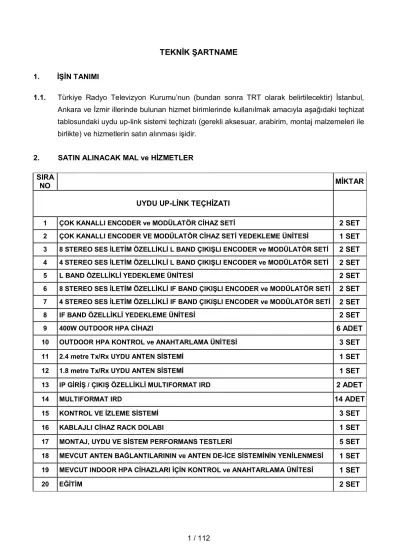

TEKNİK ŞARTNAME

1. İŞİN TANIMI

1.1. Türkiye Radyo Televizyon Kurumu’nun (bundan sonra TRT olarak belirtilecektir) İstanbul, Ankara ve İzmir illerinde bulunan hizmet birimlerinde kullanılmak amacıyla aşağıdaki teçhizat tablosundaki uydu up-link sistemi teçhizatı (gerekli aksesuar, arabirim, montaj malzemeleri ile birlikte) ve hizmetlerin satın alınması işidir.

2. SATIN ALINACAK MAL ve HİZMETLER SIRA

NO MİKTAR

UYDU UP-LİNK TEÇHİZATI

1 ÇOK KANALLI ENCODER ve MODÜLATÖR CİHAZ SETİ 2 SET

2 ÇOK KANALLI ENCODER VE MODÜLATÖR CİHAZ SETİ YEDEKLEME ÜNİTESİ 1 SET 3 8 STEREO SES İLETİM ÖZELLİKLİ L BAND ÇIKIŞLI ENCODER ve MODÜLATÖR SETİ 2 SET 4 4 STEREO SES İLETİM ÖZELLİKLİ L BAND ÇIKIŞLI ENCODER ve MODÜLATÖR SETİ 2 SET

5 L BAND ÖZELLİKLİ YEDEKLEME ÜNİTESİ 2 SET

6 8 STEREO SES İLETİM ÖZELLİKLİ IF BAND ÇIKIŞLI ENCODER ve MODÜLATÖR SETİ 2 SET 7 4 STEREO SES İLETİM ÖZELLİKLİ IF BAND ÇIKIŞLI ENCODER ve MODÜLATÖR SETİ 2 SET

8 IF BAND ÖZELLİKLİ YEDEKLEME ÜNİTESİ 2 SET

9 400W OUTDOOR HPA CİHAZI 6 ADET

10 OUTDOOR HPA KONTROL ve ANAHTARLAMA ÜNİTESİ 3 SET

11 2.4 metre Tx/Rx UYDU ANTEN SİSTEMİ 1 SET

12 1.8 metre Tx/Rx UYDU ANTEN SİSTEMİ 1 SET

13 IP GİRİŞ / ÇIKIŞ ÖZELLİKLİ MULTIFORMAT IRD 2 ADET

14 MULTIFORMAT IRD 14 ADET

15 KONTROL VE İZLEME SİSTEMİ 3 SET

16 KABLAJLI CİHAZ RACK DOLABI 1 SET

17 MONTAJ, UYDU VE SİSTEM PERFORMANS TESTLERİ 5 SET

18 MEVCUT ANTEN BAĞLANTILARININ ve ANTEN DE-İCE SİSTEMİNİN YENİLENMESİ 1 SET 19 MEVCUT INDOOR HPA CİHAZLARI İÇİN KONTROL ve ANAHTARLAMA ÜNİTESİ 1 SET

20 EĞİTİM 2 SET

(2)

3. İŞİN KAPSAMI

3.1. Up-link teçhizat listesinin;

1.kalemindeki 2 set çok kanallı encoder ve modülatör cihaz seti, 2.kalemindeki 1 set çok kanallı encoder ve modülatör cihaz seti yedekleme ünitesi, 9.kalemindeki 2 adet 400W outdoor HPA cihazı, 10.kalemindeki 1 set outdoor HPA kontrol ve anahtarlama ünitesi, 14.kalemindeki 2 adet multiformat IRD cihazları, 15.kalemindeki 1 set kontrol ve izleme sistemi teçhizatı ve 16. kalemindeki 1 set kablajlı cihaz rack dolabı; TRT İstanbul Müdürlüğü Kuruçeşme binasına çift zincir tam otomatik yedekli up-link sistemi tesis edilmesinde kullanılacaktır.

3.kalemindeki 2 set 8 stereo ses iletim özellikli L band çıkışlı encoder ve modülatör seti, 5. kalemindeki 1 set L band özellikli yedekleme ünitesi, 9.kalemindeki 2 adet 400W outdoor HPA cihazı,10.kalemindeki 1 set outdoor HPA kontrol ve anahtarlama ünitesi, 14.kalemindeki 3 adet multiformat IRD cihazları ile 15.kalemindeki 1 set kontrol ve izleme sistemi teçhizatı, TRT İstanbul Müdürlüğü Harbiye binasına çift zincir tam otomatik yedekli up-link sistemi tesis edilmesinde kullanılacaktır.

4.kalemindeki 2 set 4 stereo ses iletim özellikli L band çıkışlı encoder ve modülatör seti, 5. kalemindeki 1 set L band özellikli yedekleme ünitesi, 9.kalemindeki 2 adet 400W outdoor HPA cihazı, 10.kalemindeki1 set outdoor HPA kontrolve anahtarlama ünitesi, 11.kalemindeki 1 set 2.4 metre Tx/Rx uydu anten sistemi, 14.kalemindeki 1 adet multiformat IRD cihazı ile 15.kalemindeki 1 set kontrol ve izleme sistemi teçhizatı, TRT İstanbul Müdürlüğü Tepebaşı binasına çift zincir tam otomatik yedekli up-link sistemi tesis edilmesinde kullanılacaktır.

7.kalemindeki 2 set 4 stereo ses iletim özellikli IF band çıkışlı encoder ve modülatör seti, 8. kalemindeki 1 set IF band özellikli yedekleme ünitesi, 12.kalemindeki 1 set 1.8 metre Tx/Rx uydu anten sistemi, 13.kalemindeki 2 adet IP giriş/çıkış özellikli multiformat IRD ve 14.kalemindeki 4 adet multiformat IRD cihazlarının Ankara Devamlılık Stüdyoları uydu yer istasyonu binasındaki mevcut cihaz rack dolabı ve uydu up-link teçhizatına bağlantı, montaj ve entegrasyonu yapılarak HD iletim özellikli çift zincir uydu up-link sistemi tesis edilmesinde kullanılacaktır.

6.kalemindeki 2 set 8 stereo ses iletim özellikli IF band çıkışlı encoder ve modülatör seti, 8. kalemindeki 1 set IF band özellikli yedekleme ünitesi ile 14.kalemindeki 4 adet multiformat IRD cihazlarının TRT İzmir Müdürlüğü binasındaki mevcut cihaz rack dolabı ve uydu up-link teçhizatına bağlantı, montaj ve entegrasyonu yapılarak HD iletim özellikli çift zincir uydu up-link sistemi tesis edilmesinde kullanılacaktır.

Tüm montaj, entegrasyon ve uydu ve sistem performans testleri, yüklenici tarafından yapılacaktır.

(3)

3.2. Satın alınacak uydu up-link sistemleri ile Türksat 3A uydusu üzerinde TRT tarafından kiralanmış olan SNG frekanslarına çıkılarak, uyduya çıkılan yayınlarının TRT Ankara Ana Kumanda Merkezi’ndeki mevcut IRD cihazları ve yeni satın alınacak IRD cihazları tarafından çözülerek yayına verilmesi hedeflenmiştir.

3. 3. Satın alınacak uydu up-link sistemleri içerisinde yer alan malzeme ve teçhizat, Kurumumuz ihtiyacını karşılayacak minimum konfigürasyonda teklif edilecektir. Kurulum, entegrasyon ve bağlantı amacıyla gerekli tüm L band, RF ve enerji kabloları, dalga kılavuz, kit ve dalga kılavuz geçiş adaptörleri, audio ve video patch paneller, kontrol amaçlı haberleşme ve alarm kabloları, kontrol amaçlı IP switch, çevirici, splitter, yedekleme anahtarları, birleştiriciler, filtreler, cihazlara ait giriş/çıkış ara yüzleri, kablo ve sabitleyicileri, sabitleme kitleri, geçiş adaptörleri, her türlü konnektör, zayıflatıcı, bağlantı aparatları, topraklama terminal, bara ve kabloları vb. malzeme ve ekipmanlar yeterli sayıda sağlanacaktır. Söz konusu malzemelerin fiyatları, bu malzeme ile ilgili cihazın fiyatına veya işe dahil edilecektir.

3.4. Teknik şartnamede tarif edilen ya da tarif edilmeyen, fakat satın alınacak uydu up-link sistemleri teçhizatı içerisindeki tüm cihazların kendisinden beklenen şekliyle tam performans çalışabilmesi için gereken her türlü malzemeyi, teçhizatı (montaj malzemeleri, arabirim, yazılım, aksesuar) teklif edecektir. Teklif edilmeyen (veya yeteri sayıda teklif edilmeyen) bu türden malzemelerin teklif edilmemesi durumunda fiyata dahil edildiği kabul edilecektir.

3.5. Satın alınacak teçhizat içerisindeki tüm cihazların detaylı çalışma, kullanım ve menü sistemlerinin yer aldığı toplam 5(beş) set basılı doküman olarak hazırlanmış kullanım kitapları, ihaleyi kazanan yüklenici firma tarafından TRT’ye sağlanacak olup, söz konusu kitaplar cihazlara ilişkin en son üretim, donanım ve yazılım bilgilerini de kapsayacaktır.

4. OPERASYONEL GEREKSİNİMLER

- Satın alınacak teçhizat içerisinde yer alan tüm cihaz ve malzemeler;

 220 ± 10 % VAC ve 50 ± 5 % Hz mono-faz şehir şebekesinde çalışacaktır.

 İlgili bölümde aksi belirtilmedikçe, 10oC ile 45oC sıcaklık aralığı ve 30% ile 70% bağıl nem aralığında, teknik karakteristiklerinde herhangi bir problem olmaksızın çalışacaktır.

 Uluslararası standartlara göre üretilmiş olup 7 gün 24 saat çalışma koşullarına uyumlu yapıda, yayın hizmetinde kullanılacak kalitede ve profesyonellikte güvenirlikte olmalıdır.

 CE işaretli uygunluk belgesine sahip olacaklardır.

 Minimum ölçüde ayar ve bakım gerektirecek yapıda olacaktır.

 Uluslararası şok ve vibrasyon standart gereklerini karşılayacaktır.

 Teknik şartnamede belirtilmemiş olsa bile sistemin bütünlüğü ve en iyi koşullarda çalışmasına olanak sağlayacak tüm aksesuar ve parçaları kapsayacaktır.

 Topraklama terminaline sahip olacaktır.

(4)

 Operatörü elektrikşokuve radyasyondankoruyacak tam korumaözelliğine sahip olacaktır

 Yüksek voltaj ve elektrik şok riski içeren yerlerde gerekli uyarı etiketlerine sahip olacaktır.

 Cihazların etiketlendirilmeleri ve menülerinde Türkçe veya İngilizce dili kullanılacaktır.

 Üreticisi tarafından 2014 yılı içinde üretimleri durdurulması planlanan veya 2013 yılı içinde üretimi durdurulmuş, yazılımsal ve donanımsal olarak ileride geliştirilmeye uygun olmayan cihazlar, protatip olarak üretimi gerçekleştirilmiş cihazlar ile yeni üretilen ve hiçbir yayın kuruluşu tarafından kullanılmayan cihazlar teklif edilmeyecektir.

- Dış ortamda çalışacak teçhizat;

Hava içerisinde bulunan deniz tuzu ve endüstriyel partiküllerden, atmosferik koşullardan etkilenmeyen, paslanmaz, su geçirmez ve her türlü olumsuz hava koşulunda sorunsuz çalışacak yapıda olmalıdır.

5. ÇOK KANALLI ENCODER VE MODÜLATÖR CİHAZ SETİ

İstekliler bu ihale kapsamında teknik özellikleri madde 5.1, 5.2, 5.3 ve 5.4’de belirtilen farklı donanım ve konfigürasyon özelliklerine sahip 4 farklı sistem konfigürasyonlarından herhangi birisine uygun şekilde çok kanallı encoder ve modülatör seti için teklif verebileceklerdir. 1 adet HD/SD-SDI video sinyalini kodlama işlemini yerine getiren tek kanallı encoder ve modülatör cihaz seti yapıları teklif edilmeyecektir. Hangi sistem konfigürasyonunun seçildiği ve seçilen konfigürasyon içerisinde hangi cihazların teklif edildiği teknik şartnameye cevaplarda açıkça belirtilecek, teklif edilmeyen sistem konfigürasyonu için de “bu maddeye teklif verilmemiştir”

ibaresi konulacaktır.

5.1. ÇOK KANALLI ENCODER ve MODÜLATÖR CİHAZ SETİ KONFİGÜRASYON 1 TEKNİK ÖZELLİKLERİ

Teklif edilecek 1 set çok kanallı encoder ve modülatör cihaz seti içerisinde;

4 adet HD/SD-SDI video giriş özelliğine sahip encoder ve modülatör cihaz veya kart veya modüllerinin aynı cihaz kasası içerisine yerleştirildiği, çok kanallı tümleşik encoder ve modülatör cihazı bulunacaktır.

Çok kanallı tümleşik encoder ve modülatör cihazının yapısına bağlı olarak teklif edilecek encoder cihazları, video girişlerinden uygulanan her bir video sinyalini, diğer giriş sinyalleriyle birlikte (audio, teletext vb.) kodlama ve harici bir DVB multiplexer ihtiyacı olmadan çoklama (remux) özelliğine sahip olacaktır. Teklif edilecek çok kanallı tümleşik encoder ve modülatör cihazının yapısına bağlı olarak, söz konusu cihaza video sinyallerinin ve diğer giriş sinyallerinin girilmesi, işlenmesi, kodlanması ve çoklanması işlevini yerine getirecek gerekli donanımlar, çok kanallı tümleşik encoder ve modülatör cihaz kasası içerisine yerleştirilmiş tümleşik tek parça veya birden fazla ayrık kart olarak veya kasa içerisindeki mevcut slot veya yuvalara takılıp sökülebilir yapıda frame, kart veya modül yapısında teklif edilebilir.

(5)

5.1.1. Teklif edilecek çok kanallı tümleşik encoder ve modülatör cihazı, her bir video girişi için aşağıda detayları belirtilen ve cihazın menüsünden seçilebilir video giriş, MPEG video kodlama standart ve formatlarına karşılık gelen video bit rate (data rate) ayar aralığı değerlerinde CBR (Constant Bit Rate) modda çalışması ve kodlama yapması gerekmektedir.

Daha düşük alt ve daha yüksek üst sınır video data rate değerlerinde video sinyallerini kodlama özelliğine sahip tümleşik encoder ve modülatör cihazı teklif edilebilir.

 SD MPEG-2 4:2:0 MP@ML (8 bit) : 2 ile 15 Mbps arası

 SD MPEG-2 4:2:2 P@ML (8 bit) : 2 ile 30 Mbps arası

 SD MPEG-4 4:2:0 MP/HP@L3.0 (8 bit) : 1 ile 8 Mbps arası

 SD MPEG-4 4:2:0 HP@L.3.1 (8 bit) : 1 ile 10 Mbps arası

 SD MPEG-4 4:2:2 HiP4:2:2@L3.1 (10 bit) : 1 ile 20 Mbps arası

 HD MPEG-4 4:2:0 MP/HP@L4.0 (8 bit) : 3 ile 20 Mbps arası

 HD MPEG-4 4:2:0 HP@L4.1 (8 bit) : 3 ile 30 Mbps arası

 HD MPEG-4 4:2:2 HiP4:2:2@L4.1 (10 bit) : 5 ile 40 Mbps arası

5.1.2. Çok kanallı tümleşik encoder ve modülatör cihazı, aşağıda karakteristikleri belirtilen en az 4 (dört) adet HD/SD-SDI video giriş özelliğine sahip olacaktır. Çok kanallı tümleşik encoder ve modülatör cihazına uygulanacak HD-SDI ve SD-SDI video giriş sinyalleri, encoder kasasındaki her bir encoder cihazı donanımı için tek bir fiziksel ortak giriş konnektörü üzerinden veya iki ayrı fiziksel giriş konnektörü üzerinden encoder cihazına uygulanacaktır.

Çok kanallı tümleşik encoder ve modülatör cihazı, video giriş portlarından uygulanan, HD-SDI ve SD-SDI video sinyallerini otomatik algılayabilmeli veya operatör tarafından menü üzerinden seçilebilmelidir. Çok kanallı tümleşik encoder ve modülatör cihazına uygulanacak HD-SDI ve SD-SDI video giriş sinyalleri, aşağıdaki teknik karakteristiklere sahip olacaklardır.

Çok kanallı encoder ve modülatör cihazı HD-SDI video giriş sinyali teknik özellikleri:

 HD digital arayüz formatı : SMPTE 292M (1.485 Gbit/sn)

 Giriş seviyesi : 800 mV p.p ± %10

 Geri dönüş kaybı : ≥ 15 dB

 Konnektor tipi ve empedansı : BNC(dişi), 75 Ω

 Desteklenen video formatları : seçilebilir 1080i ve 720p

 Çerçeve hızları (frame rate) : seçilebilir 1080i @ 25 fps ve 720p @ 50 fps

 Desteklenen video çözünürlükleri : 1080i x 1920 @ 25 fps ve 720p x 1280 @ 50 fps

 Görüntü oranı : 16:9

 HD-SDI iletimine uygun standartlarda kablo kullanılarak, en az 100 metre mesafede, cihaz girişlerine uygulanacak HD-SDI sinyalini sorunsuz olarak iletecektir.

(6)

Çok kanallı tümleşik encoderve modülatörcihazı SD-SDIvideo giriş sinyali teknik özellikleri:

 SD digital arayüz formatı : SMPTE 259M-C (270 Mbit/sn)

 Giriş seviyesi : 800 mV p.p ± %10

 Geri dönüş kaybı (return loss) : ≥ 15 dB

 Desteklenen video çözünürlükleri : 576i x 720 @ 25 fps

 Görüntü oranı : seçilebilir 4:3 ve 16:9

 Konnektör tipi ve empedansı : BNC(dişi), 75 Ω

 SD-SDI iletimine uygun standartlarda kablo kullanılarak, en az 200 metre mesafede cihaz girişlerine uygulanacak SD-SDI sinyalini sorunsuz olarak iletecektir.

5.1.3. Çok kanallı tümleşik encoder ve modülatör cihazı; SMPTE 299M standartında audio bindirilmiş (embed edilmiş) SMPTE 292M standartlarındaki HD-SDI video sinyalini ve SMPTE 272M standardında audio bindirilmiş, SMPTE 259M-C standardındaki SD-SDI video sinyallerini donanımsal ve yazılımsal olarak iletebilecektir. Her bir HD/SD-SDI video sinyali için en az 2 adet stereo embed ses (toplam 8 adet) iletilecektir.

5.1.4. Çok kanallı tümleşik encoder ve modülatör cihazı, MPEG-1 LayerII audio kodlama standart gereklerini karşılayacak olup, MPEG-1 LayerII audio kodlama standardı için aşağıda belirtilen teknik değerlere sahip olacaktır.

 Audio örnekleme aralığı : 48 kHz (başka seçim varsa belirtilecektir)

 Desteklenen audio kodlama modları : seçilebilir mono, stereo, dual mono

 Audio data rate (dual mono ve stereo için) : seçilebilir 128, 192, 256 ve 384 kbit/sn

5.1.5. Çok kanallı tümleşik encoder ve modülatör cihazı, girişine uygulanan HD-SDI video sinyallerinin içerisine embedded olarak gömülmüş olan ve harici olarak daha önce kodlanmış olan surround Dolby Digital 5.1 (pass-through) sesi standart konfigürasyonunda menü seçimine bağlı olarak iletecektir.

5.1.6. Çok kanallı tümleşik encoder ve modülatör cihazı, girişine uygulanan HD-SDI video sinyallerinin içerisine embedded olarak gömülmüş olan ve harici olarak daha önce kodlanmış olan surround Dolby E (pass-through) sesi standart konfigürasyonunda menü seçimine bağlı olarak iletecektir.

5.1.7. Çok kanallı tümleşik encoder ve modülatör cihazı, girişinden uygulanan HD/SD-SDI video sinyallerine ait TV ses sinyallerine otomatik dudak senkronizasyonu (lip sync) sağlayacaktır.

Şayet çok kanallı tümleşik encoder ve modülatör cihazı, giriş video sinyallerine ilişkin seslere otomatik olarak dudak senkronizasyonu sağlayamıyorsa, teklif edilecek cihaz, dudak senkronizasyonuiçin msveya resim çerçevecinsindengecikmeayarözelliğinesahip olacaktır.

(7)

5.1.8. Çok kanallı tümleşik encoder ve modülatör cihazı, BISS (Basic Interoperability Scrambling System) şifreleme özelliğine sahip olacaktır. Her bir encoder donanımı veya birimi tarafından kodlanan HD/SD-SDI video servislerinden istenilen servis veya servisler (kendilerine ait alt ses kanallarıyla birlikte) birbirinden bağımsız olarak olarak şifrelenebilmelidir (Örneğin 4 HD/SD-SDI video servisinden 3 adet video servisi şifreli iken 1 adet video servisi şifresiz olabilecektir). Aynı anda şifrelenecek servislerin hepsinin birbirinden bağımsız ayrı BISS şifre kodu ile şifrelenme zorunluluğu bulunmamaktadır. BISS şifreleme modları BISS Mode 1 ve BISS Mode-E olacak, şifreleme modunun seçimi ve kodun girilmesi operatör tarafından yapılacaktır.

5.1.9. Çok kanallı tümleşik encoder ve modülatör cihazı girişine uygulanan HD/SD-SDI video sinyalleri, cihaz tarafından MCPC (Multiple Channel Per Carrier) formatında tek bir paket formuna dönüştürülecektir. Gerektiğinde bant genişliğinden tasarruf etmek veya o an iletimi yapılmayacak video servislerinin kapatılarak, iletimi yapılacak video servislerinin daha yüksek veri hızlarında iletilebilmesi amacıyla, çok kanallı tümleşik encoder ve modülatör cihazı istenilen servisleri kodlayıp (on air/encode on) istenilmeyen servisleri kodlamama (off air/encode off) özelliğine sahip olacaktır.

5.1.10. Çok kanallı tümleşik encoder ve modülatör cihazının her bir encoder donanımı veya birimi kendi içerisinden test amaçlı kullanılmak amacıyla audio ve video test sinyalleri üretecektir.

5.1.11. Çok kanallı tümleşik encoder ve modülatör cihazı, netwok (ağ) ismi ile girişinden uygulanan her bir HD/SD-SDI video servisinin ismi, video, audio, PMT (Program Map Table) ve PCR (Program Clock Reference) PID değerlerinin cihazın menüsünden operatör tarafından girilebilmesine olanak tanıyacaktır.

5.1.12. Çok kanallı tümleşik encoder ve modülatör cihazı, aşağıda teknik detayları belirtilen en az 2 (iki) adet ASI çıkış portuna sahip olacaktır. Şayet teklif edilen cihaz sadece 1 adet ASI çıkışa sahipse, 1:2 ASI bölücü kullanılarak 2 adet ASI çıkış özelliği sağlanacaktır.

 ASI çıkış arayüz standardı : EN50083-9

 Çıkış seviyesi : 800 mV p.p ± %10

 Konnektör tipi ve empedansı : BNC (dişi), 75 Ω

5.1.13. Çok kanallı tümleşik encoder ve modülatör cihazı, MPEG-2 Transport Stream (MPEG-2 TS) paketlerin, IP (Internet Protocol) paketler içerisine sarmalandığı (encapsulation), en az 2 (iki) adet RJ-45 GbE (gigabit ethernet) IP çıkış portuna sahip olacaktır.

(8)

5.1.14. Çok kanallı tümleşik encoder ve modülatör cihazı, DVB-S (EN300421) ve DVB-S2 (EN302307) standart gereklerini karşılayacak olup, DVB-S2 iletim modu CCM (Constant Coding and Modulation) olacaktır. Teklif edilecek çok kanallı tümleşik encoder modülatör cihazı, aşağıdaki teknik özellikleri karşılayacaktır.

Modülasyon standart ve tipleri : DVB-S QPSK ve DVB-S2 QPSK/8PSK/16APSK

L band çıkış frekans ayar aralığı : 950 ile 2150 MHz arası

L band frekans adım ayar aralığı : maksimum 1 kHz

L band çıkış seviyesi : minimum 0 dBm

L band çıkış seviye adım ayar aralığı : maksimum 0.1 dB

DVB-S hata düzeltme (FEC) : QPSK için seçilebilir ½, 2/3, 3/4, 5/6, 7/8

DVB-S2 LDPC hata düzeltme (Inner FEC) : 8 PSK için seçilebilir 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 16 APSK için seçilebilir 2/3,3/4,4/5,5/6,8/9, 9/10

DVB-S2 dış kodlama : BCH kodlaması

DVB-S2 FEC frame tipi : seçilebilir normal (64800) ve kısa (16200) bit

Pilot eklentisi (alıcı senkronizasyonu için) : menüden açılıp, kapatılabilir yapıda (DVB-S2)

DVB-S spektrum roll-off faktör : seçilebilir 20%, 25% ve 35%

DVB-S2 spektrum roll-off faktör : seçilebilir 5%,10%,15%, 20% ve 25%

• DVB-S ve DVB-S2 için symbol rate aralığı : 1 ile 30 Msymb/sn arası

Symbol rate adım ayar aralığı : maksimum 1 ksymb/sn

L band iletim modları(seçilebilir) : taşıyıcı açık kapalı, modülasyon açık/kapalı

Zamana bağlı L band frekans kararlılığı : maksimum ± 5x10-8/24 hour (hr)

Zamana bağlı L band kazanç kararlılığı :maks.±0.5dB/24 hr(sabit sıcaklıkta,30 dk sonra)

Sıcaklığa bağlı L band kazanç kararlılığı :maks.± 0.75 dB(sabit giriş seviye,0 ile 50o arası)

Faz gürültüsü (phase noise) : IESS faz gürültü profil gereklerini karşılayacak

Sinyale bağlı (signal related) spurious çıkışı : maks.-60 dBc/4 kHz@(0 dBm çıkış seviyesinde)

L band çıkış konnektor tipi ve empedansı : SMA veya N tipi (dişi), 50 Ω

5.1.15. Çok kanallı tümleşik encoder ve modülatör cihazı, test amaçlı kullanılmak üzere sabit veya değişken frekanslı L band monitör portuna sahip olacaktır.

5.1.16. Çok kanallı tümleşik encoder ve modülatör cihazı L band çıkış sinyal seviyesi, cihazın menüsünden ayarlanabilir yapıda olacaktır. Cihaza ait L band çıkış seviyesi, ihale kapsamında satın alınacak olan çok kanallı tümleşik encoder ve modülatör yedekleme ünitesi araya girme kaybı ile 400W outdoor HPA cihazları arasındaki 50 mt. L band kablo, konnektör ve diğer kayıplar ile minimum 70 dB HPA dar sinyal kazancı (SSG) değerleri göz önüne alınarak çok kanallı tümleşik encoder ve modülatör cihazı ile outdoor HPA cihazları çıkışında herhangi bir gürültü,spuriousve diğer bozucu sinyallerinortaya çıkmasına meydan vermeden, HPA cihazını minimum 350 Watt flanş çıkış gücüne ulaştıracak yeterli seviyede olacaktır.

(9)

5.1.17. Çok kanallı tümleşik encoder ve modülatör cihazının birlikte kullanılacağı 400W outdoor HPA cihazı içerisine yerleştirilecek olan blok up-converter (BUC) ünite veya modülünün enerji beslemesinin, 400W outdoor HPA cihazı içerisinden yapılacak olması nedeniyle, çok kanallı tümleşik encoder ve modülatör cihazının L band çıkışından, söz konusu BUC’u çalıştıracak DC besleme gerilimi gönderme zorunluluğu bulunmamaktadır. Teklif edilecek çok kanallı tümleşik encoder ve modülatör cihazı, L band çıkışından DC gerilim gönderme özelliğine sahipse ve söz konusu DC gerilimi L band çıkışlı çok kanallı tümleşik encoder ve modülatör cihazı menüsünden açılıp kapatılabilir yapıda olsa bile, söz konusu cihaza ait DC gerilim çıkışının yanlışlıkla açılıp outdoor HPA cihazı içindeki BUC’a zarar verilmesinin önüne geçmek amacıyla çok kanallı tümleşik encoder ve modülatör cihazının çıkış gerilim ve seviye değerlerine dayanıklı yapıda, 1 adet DC kesici (DC blocker) teklif edilecektir. Söz konusu DC kesicinin fiyatı cihazın fiyatına dahil edilecektir.

5.1.18. İşletme ve kullanım kolaylığı açısından, uydu up-link frekansı (13.75-14.5 GHz aralığındaki uyduya çıkış frekansı), 400W outdoor HPA cihazı içerisinde bulunacak olan BUC’un 12.8 GHz değerindeki lokal osilatör (LO) frekansı dikkate alınarak veya LO frekansı önceden ayarlanarak, herhangi bir ek hesaplama ve çevirme işlemine gerek olmaksızın doğrudan çok kanallı tümleşik encoder ve modülatör cihazı üzerinden ayarlanabilmelidir.

5.1.19. 400W outdoor HPA cihazı içerisindeki BUC’a ait 10 MHz referans sinyali, HPA cihazı içerisinden dahili referans (internal reference) olarak sağlanacaktır. Şayet teklif edilecek çok kanallı tümleşik encoder ve modülatör cihazı, standart konfigürasyonu içerisinde L band çıkışı üzerinden 10 MHz referans sinyal gönderme özelliğine sahipse, çok kanallı tümleşik encoder ve modülatör cihazına ait 10 MHz referans sinyali menüden açılıp kapatılabilir yapıda olacaktır. L band çıkışı üzerinden sürekli olarak 10 MHz referans sinyal gönderme özelliğine sahip cihaz teklif edilmeyecektir.

5.1.20. Çok kanallı tümleşik encoder ve modülatör cihazının ön panelinden kontrol edilme zorunluluğu bulunmamaktadır. Ancak çok kanallı tümleşik encoder ve modülatör cihazı, web browser arayüzü üzerinden kontrol edilmeye uygun yapıda olacaktır.

5.1.21. Çok kanallı tümleşik encoder ve modülatör cihazı, önceden oluşturulan farklı konfigürasyon parametrelerinin hafızada saklanabilmesi ve gerektiğinde hafızadan geri çağrılabilmesi için en az 10 farklı konumlu hafıza ve hafızadan geri çağırma özelliğine sahip olacaktır.

5.1.22. Çok kanallı tümleşik encoder ve modülatör cihazı, cihaz üzerindeki arıza ve alarm durumlarının görüldüğü ledlere sahip olacaktır.

(10)

5.2. ÇOK KANALLI ENCODER ve MODÜLATÖR CİHAZ SETİ KONFİGÜRASYON 2 TEKNİK ÖZELLİKLERİ

Teklif edilecek 1 set çok kanallı encoder ve modülatör cihaz seti içerisinde;

- 2 adet HD/SD-SDI video giriş özelliğine sahip ASI çoklama (remux) özellikli, 2 adet çok kanallı encoder cihazı

- 1 adet DVB-S/S2 modülatör kartı veya donanımı bulunacaktır (teklif edilecek çok kanallı encoder cihazlarından en az 1 tanesi).

Çok kanallı encoder cihazlarından herhangi birisinin ASI çıkışı, tümleşik yapıda modülatör kartına sahip diğer çok kanallı encoder cihazının ASI girişine bağlanarak çok kanallı encoder cihazlarının ASI kaskat (cascading) bağlanması suretiyle 4 adet video sinyali MCPC formatında tek bir paket formuna dönüştürülecektir. Teklif edilecek modülatör kartı veya donanımı, 4 adet HD/SD-SDI video sinyalini MCPC formatında tek bir paket formuna dönüştüren çok kanallı encoder cihaz kasası içerisine yerleştirilecektir (İstekli tarafından arzu edilmesi halinde çok kanallı encoder cihazlarının her ikisi de tümleşik modülatör kartı veya donanımına sahip çok kanallı tümleşik encoder ve modülatör yapısında da teklif edilebilir).

Teklif edilecek çok kanallı encoder ve çok kanallı tümleşik encoder ve modülatör cihazlarının yapısına bağlı olarak teklif edilecek cihazlar, video girişlerinden uygulanan 2 adet HD/SD-SDI video sinyalini, diğer giriş sinyalleriyle birlikte (audio, teletext vb.) kodlama ve harici bir DVB multiplexer ihtiyacı olmadan çoklama (remux) özelliğine sahip olacaktır. Teklif edilecek çok kanallı encoder cihazının yapısına bağlı olarak, çok kanallı encoder cihazlarına video sinyallerinin ve diğer giriş sinyallerinin girilmesi, işlenmesi, kodlanması ve çoklanması işlevini yerine getirecek gerekli donanımlar, çok kanallı encoder cihaz kasası içerisine yerleştirilmiş tümleşik tek parça veya birden fazla ayrık kart olarak veya kasa içerisindeki mevcut slot veya yuvalara takılıp sökülebilir yapıda frame, kart veya modül yapısında teklif edilebilir.

Teklif edilecek remux özellikli çok kanallı encoder ve çok kanallı tümleşik encoder ve modülatör cihazları, harici olarak dışarıdan en az 1 adet ASI giriş portu üzerinden girişine uygulanan 188 veya 204 byte paket yapısına sahip MPEG-2 ve MPEG-4 standardında 4:2:0 ve 4:2:2 kodlanmış (8 ve 10 bit), SMPTE 292M HD-SDI ve SMPTE 259M SD-SDI video sinyallerini, kendi içerisinde üretmiş olduğu ASI sinyali (cihazın girişinden uygulanan 2 adet HD/SD-SDI video, audio ve diğer bileşenlerin kodlanması sonucu oluşan sinyal) ile çoklayıp tek bir ASI transport stream sinyali haline getirecektir.

4 adet HD/SD-SDI video sinyalinin çoklanması sonucu elde edilen çoklanmış ASI çıkış, tümleşik modülatör kartına sahip çok kanallı tümleşik encoder ve modülatör cihazı içerisindeki

(11)

modülatör kartı veya modülüne, harici modülatör cihazına ihtiyaç duyulmadan modülasyon işlemi amacıyla cihaz içinden yönlendirilecektir.

5.2.1. Teklif edilecek çok kanallı encoder cihazı (tümleşik modülatör kartına sahip olmayan cihaz) ve çok kanallı tümleşikencoderve modülatör cihazının(tümleşik modülatör kartına sahip olan cihaz), her bir video girişi için aşağıda detayları belirtilen ve cihazın menüsünden seçilebilir video giriş, MPEG video kodlama standart ve formatlarına karşılık gelen video bit rate (data rate) ayar aralığı değerlerinde CBR (Constant Bit Rate) modda çalışması ve kodlama yapması gerekmektedir. Daha düşük alt ve daha yüksek üst sınır video data rate değerlerinde video sinyallerini kodlama özelliğine sahip çok kanallı encoder ve çok kanallı tümleşik encoder ve modülatör cihazı teklif edilebilir (Bundan sonra konfigürasyon 2 için teklif edilecek olan çok kanallı encoder ve çok kanallı tümleşik encoder ve modülatör cihazları aksi belirtilmediği sürece genel olarak çok kanallı encoder cihazı olarak ifade edilecektir).

 SD MPEG-2 4:2:0 MP@ML (8 bit) : 2 ile 15 Mbps arası

 SD MPEG-2 4:2:2 P@ML (8 bit) : 2 ile 30 Mbps arası

 SD MPEG-4 4:2:0 MP/HP@L3.0 (8 bit) : 1 ile 8 Mbps arası

 SD MPEG-4 4:2:0 HP@L.3.1 (8 bit) : 1 ile 10 Mbps arası

 SD MPEG-4 4:2:2 HiP4:2:2@L3.1 (10 bit) : 1 ile 20 Mbps arası

 HD MPEG-4 4:2:0 MP/HP@L4.0 (8 bit) : 3 ile 20 Mbps arası

 HD MPEG-4 4:2:0 HP@L4.1 (8 bit) : 3 ile 30 Mbps arası

 HD MPEG-4 4:2:2 HiP4:2:2@L4.1 (10 bit) : 5 ile 40 Mbps arası

5.2.2. Çok kanallı encoder cihazları, aşağıda karakteristikleri belirtilen en az 2 (iki) adet HD/SD-SDI video giriş özelliğine sahip olacaktır. Çok kanallı encoder cihazına uygulanacak HD-SDI ve SD-SDI video giriş sinyalleri, encoder kasasındaki her bir encoder cihazı donanımı için tek bir fiziksel ortak giriş konnektörü üzerinden veya iki ayrı fiziksel giriş konnektörü üzerinden encoder cihazına uygulanacaktır. Çok kanallı encoder cihazı, video giriş portlarından uygulanan, HD-SDI ve SD-SDI video sinyallerini otomatik algılayabilmeli veya operatör tarafından menü üzerinden seçilebilmelidir. Çok kanallı encoder cihazına uygulanacak HD-SDI ve SD-SDI video giriş sinyalleri, aşağıdaki teknik karakteristiklere sahip olacaklardır.

Çok kanallı encoder cihazı HD-SDI video giriş sinyali teknik özellikleri:

 HD digital arayüz formatı : SMPTE 292M (1.485 Gbit/sn)

 Giriş seviyesi : 800 mV p.p ± %10

 Geri dönüş kaybı : ≥ 15 dB

 Konnektor tipi ve empedansı : BNC(dişi), 75 Ω

 Desteklenen video formatları : seçilebilir 1080i ve 720p

 Çerçeve hızları (frame rate) : seçilebilir 1080i @ 25 fps ve 720p @ 50 fps

(12)

 Desteklenen video çözünürlükleri : 1080i x 1920 @ 25 fps ve 720p x 1280 @ 50 fps

 Görüntü oranı : 16:9

 HD-SDI iletimine uygun standartlarda kablo kullanılarak, en az 100 metre mesafede, cihaz girişlerine uygulanacak HD-SDI sinyalini sorunsuz olarak iletecektir.

Çok kanallı encodercihazı SD-SDIvideo giriş sinyali teknik özellikleri:

 SD digital arayüz formatı : SMPTE 259M-C (270 Mbit/sn)

 Giriş seviyesi : 800 mV p.p ± %10

 Geri dönüş kaybı (return loss) : ≥ 15 dB

 Video çözünürlük : 576i x 720 @ 25 fps

 Görüntü oranı : seçilebilir 4:3 ve 16:9

 Konnektör tipi ve empedansı : BNC(dişi), 75 Ω

 SD-SDI iletimine uygun standartlarda kablo kullanılarak, en az 200 metre mesafede cihaz girişlerine uygulanacak SD-SDI sinyalini sorunsuz olarak iletecektir.

5.2.3. Çok kanallı encoder cihazı; SMPTE 299M standartında audio bindirilmiş (embed edilmiş) SMPTE 292M standartlarındaki HD-SDI video sinyalini ve SMPTE 272M standardında audio bindirilmiş, SMPTE 259M-C standardındaki SD-SDI video sinyallerini donanımsal ve yazılımsal olarak iletebilecektir. Her bir HD/SD-SDI video sinyali için en az 2 adet stereo embed ses iletilecektir.

5.2.4. Çok kanallı encoder cihazı, MPEG-1 LayerII audio kodlama standart gereklerini karşılayacak ve MPEG-1 LayerII audio kodlama standardı için aşağıda belirtilen teknik değerlere sahip olacaktır.

 Audio örnekleme aralığı : 48 kHz (başka seçim varsa belirtilecektir)

 Desteklenen audio kodlama modları : seçilebilir mono, stereo, dual mono

 Audio data rate (dual mono ve stereo için) : seçilebilir 128, 192, 256 ve 384 kbit/sn

5.2.5. Çok kanallı encoder cihazı, girişine uygulanan HD-SDI video sinyallerinin içerisine embedded olarak gömülmüş olan ve harici olarak daha önce kodlanmış olan surround Dolby Digital 5.1 (pass-through) sesi standart konfigürasyonunda menü seçimine bağlı olarak iletecektir.

5.2.6. Çok kanallı encoder cihazı, girişine uygulanan HD-SDI video sinyallerinin içerisine embedded olarak gömülmüş olan ve harici olarak daha önce kodlanmış olan surround Dolby E (pass- through) sesi standart konfigürasyonunda menü seçimine bağlı olarak iletecektir.

5.2.7. Çok kanallı encoder cihazı, girişinden uygulanan HD/SD-SDI video sinyallerine ait TV ses sinyallerine otomatik dudak senkronizasyonu (lip sync) sağlayacaktır. Şayet çok kanallı

(13)

encoder cihazı, giriş video sinyallerine ilişkin seslere otomatik olarak dudak senkronizasyonu sağlayamıyorsa teklif edilecek cihaz, dudak senkronizasyonu için ms veya resim çerçeve cinsinden gecikme ayar özelliğine sahip olacaktır.

5.2.8. Çok kanallı encoder cihazı, BISS (Basic Interoperability Scrambling System) şifreleme özelliğine sahip olacaktır. Her bir encoder donanımı veya birimi tarafından kodlanan HD/SD- SDI video servislerinden istenilen servis veya servisler (kendilerine ait alt ses kanallarıyla birlikte) birbirinden bağımsız olarak olarak şifrelenebilmelidir (Örneğin 2 adet HD/SD-SDI video servisinden 1 adet video servisi şifreli iken 1 adet video servisi şifresiz olabilecektir).

Aynı anda şifrelenecek servislerin hepsinin birbirinden bağımsız ayrı BISS şifre kodu ile şifrelenme zorunluluğu bulunmamaktadır. BISS şifreleme modları BISS Mode 1 ve BISS Mode-E olacak,şifreleme modunun seçimi ve kodun girilmesi operatör tarafından yapılacaktır.

5.2.9. Çok kanallı encoder cihazı girişine uygulanan 2 adet HD/SD-SDI video sinyalleri cihaz tarafından MCPC formatında tek bir paket formuna dönüştürülecektir. Gerektiğinde bant genişliğinden tasarruf etmek veya o an iletimi yapılmayacak video servislerinin kapatılarak, iletimi yapılacak video servislerinin daha yüksek veri hızlarında iletilebilmesi amacıyla, çok kanallı encoder cihazının istenilen servislerini kodlayıp (on air/encode on) istenilmeyen servisleri kodlamama (off air/encode off) özelliğine sahip olacaktır.

5.2.10. Çok kanallı encoder ve çok kanallı tümleşik encoder ve modülatör cihazlarındaki remux özelliği,ASIgiriş portu üzerinden cihaz girişlerine uygulanan MPEG-2 TS paketleri içerisindeki şifreli ve şifresiz HD/SD-SDI servis ve servis içerisindeki bileşenlere re-multiplexing ve PID re-mapping işlemlerinin uygulanmasına olanak tanıyacaktır. Çok kanallı encoder cihazlarındaki remux özelliğinin, çoklama işlemine tabii tutulacak şifreli giriş servislerinin şifresini çözmesine ihtiyaç duyulmamaktadır.

5.2.11. Çok kanallı encoder cihazının her bir encoder donanımı veya birimi kendi içerisinden test amaçlı kullanılmak amacıyla audio ve video test sinyalleri üretecektir.

5.2.12. Çok kanallı encoder cihazı, netwok (ağ) ismi ile girişinden uygulanan her bir HD/SD-SDI video servisinin ismi, video, audio, PMT (Program Map Table) ve PCR (Program Clock Reference) PID değerlerinin cihazın menüsünden operatör tarafından girilebilmesine olanak tanıyacaktır.

5.2.13. Çok kanallı encoder cihazı, aşağıda teknik detayları belirtilen en az 2 (iki) adet ASI çıkış portuna sahip olacaktır. Şayet teklif edilen cihaz sadece 1 adet ASI çıkışa sahipse, 1:2 ASI bölücü kullanılarak 2 adet ASI çıkış özelliği sağlanacaktır.

 ASI çıkış arayüz standardı : EN50083-9

 Çıkış seviyesi : 800 mV p.p ± %10

 Konnektör tipi ve empedansı : BNC (dişi), 75 Ω

(14)

5.2.14. Çok kanallı encoder cihazı, MPEG-2 Transport Stream (MPEG-2 TS) paketlerin, IP (Internet Protocol) paketler içerisine sarmalandığı (encapsulation), en az 2 (iki) adet RJ-45 GbE (gigabit ethernet) IP çıkış portuna sahip olacaktır.

5.2.15. Çok kanallı encoder cihazlarından tümleşik yapıda modülatör kartına sahip olan tümleşik encoder ve modülatör cihazı, DVB-S (EN300421)veDVB-S2 (EN302307) standart gereklerini karşılayacak olup, DVB-S2 iletim modu CCM (Constant Coding and Modulation) olacaktır.

Teklif edilecek cihaz, aşağıdaki teknik özellikleri karşılayacaktır.

Modülasyon standart ve tipleri : DVB-S QPSK ve DVB-S2 QPSK/8PSK/16APSK

L band çıkış frekans ayar aralığı : 950 ile 2150 MHz arası

L band frekans adım ayar aralığı : maksimum 1 kHz

L band çıkış seviyesi : minimum 0 dBm

L band çıkış seviye adım ayar aralığı : maksimum 0.1 dB

DVB-S hata düzeltme (FEC) : QPSK için seçilebilir ½, 2/3, 3/4, 5/6, 7/8

DVB-S2 LDPC hata düzeltme (Inner FEC) : 8 PSK için seçilebilir 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 16 APSK için seçilebilir 2/3,3/4,4/5,5/6,8/9, 9/10

DVB-S2 dış kodlama : BCH kodlaması

DVB-S2 FEC frame tipi : seçilebilir normal (64800) ve kısa (16200) bit

Pilot eklentisi (alıcı senkronizasyonu için) : menüden açılıp, kapatılabilir yapıda (DVB-S2)

DVB-S spektrum roll-off faktör : seçilebilir 20%, 25% ve 35%

DVB-S2 spektrum roll-off faktör : seçilebilir 5%,10%,15%, 20% ve 25%

• DVB-S ve DVB-S2 için symbol rate aralığı : 1 ile 30 Msymb/sn arası

Symbol rate adım ayar aralığı : maksimum 1 ksymb/sn

L band iletim modları(seçilebilir) : taşıyıcı açık kapalı, modülasyon açık/kapalı

Zamana bağlı L band frekans kararlılığı : maksimum ± 5x10-8/24 hour (hr)

Zamana bağlı L band kazanç kararlılığı :maks.±0.5dB/24 hr(sabit sıcaklıkta,30 dk sonra)

Sıcaklığa bağlı L band kazanç kararlılığı :maks.± 0.75 dB(sabit giriş seviye,0 ile 50o arası)

Faz gürültüsü (phase noise) : IESS faz gürültü profil gereklerini karşılayacak

Sinyale bağlı (signal related) spurious çıkışı : maks.-60 dBc/4 kHz@(0 dBm çıkış seviyesinde)

L band çıkış konnektor tipi ve empedansı : SMA veya N tipi (dişi), 50 Ω

5.2.16. Çok kanallı tümleşik encoder ve modülatör cihazı, test amaçlı kullanılmak üzere sabit veya değişken frekanslı L band monitör portuna sahip olacaktır.

5.2.17. Çok kanallı tümleşik encoder ve modülatör cihazı L band çıkış sinyal seviyesi, cihazın menüsünden ayarlanabilir yapıda olacaktır. Cihaza ait L band çıkış seviyesi, bu ihale kapsamında satın alınacak olan çok kanallı tümleşik encoder ve modülatör yedekleme ünitesi araya girme kaybı ile 400W outdoor HPA cihazları arasındaki 50 mt. L band kablo, konnektör ve diğer kayıplar ile minimum 70 dB HPA dar sinyal kazancı değerleri göz önüne alınarak çok

(15)

kanallı tümleşik encoder ve modülatör cihazı ile outdoor HPA cihazları çıkışında herhangi bir gürültü, spurious ve diğer bozucu sinyallerin ortaya çıkmasına meydan vermeksizin, HPA cihazını minimum 350 Watt flanş çıkış gücüne ulaştıracak yeterli seviyede olacaktır.

5.2.18. Çok kanallı tümleşik encoder ve modülatör cihazının birlikte kullanılacağı 400W outdoor HPA cihazı içerisine yerleştirilecek olan blok up-converter (BUC) ünite veya modülünün enerji beslemesinin, 400W outdoor HPA cihazı içerisinden yapılacak olması nedeniyle, çok kanallı tümleşik encoder ve modülatör cihazının L band çıkışından, söz konusu BUC’u çalıştıracak DC besleme gerilimi gönderme zorunluluğu bulunmamaktadır. Teklif edilecek çok kanallı tümleşik encoder ve modülatör cihazı, L band çıkışından DC gerilim gönderme özelliğine sahipse ve söz konusu DC gerilimi L band çıkışlı çok kanallı tümleşik encoder ve modülatör cihazı menüsünden açılıp kapatılabilir yapıda olsa bile, söz konusu cihaza ait DC gerilim çıkışının yanlışlıkla açılıp outdoor HPA cihazı içindeki BUC’a zarar verilmesinin önüne geçmek amacıyla çok kanallı tümleşik encoder ve modülatör cihazının çıkış gerilim ve seviye değerlerine dayanıklı yapıda, 1 adet DC kesici (DC blocker) teklif edilecektir. Söz konusu DC kesicinin fiyatı cihazın fiyatına dahil edilecektir.

5.2.19. İşletme ve kullanım kolaylığı açısından, uydu up-link frekansı (13.75-14.5 GHz aralığındaki uyduya çıkış frekansı), 400W outdoor HPA cihazı içerisinde bulunacak olan BUC’un 12.8 GHz değerindeki lokal osilatör (LO) frekansı dikkate alınarak veya LO frekansı önceden ayarlanarak, herhangi bir ek hesaplama ve çevirme işlemine gerek olmaksızın doğrudan çok kanallı tümleşik encoder ve modülatör cihazı üzerinden ayarlanabilmelidir.

5.2.20. 400W outdoor HPA cihazı içerisindeki BUC’a ait 10 MHz referans sinyali, HPA cihazı içerisinden dahili referans (internal reference) olarak sağlanacaktır. Şayet teklif edilecek çok kanallı tümleşik encoder ve modülatör cihazı, standart konfigürasyonu içerisinde L band çıkışı üzerinden 10 MHz referans sinyal gönderme özelliğine sahipse, çok kanallı tümleşik encoder ve modülatör cihazına ait 10 MHz referans sinyali menüden açılıp kapatılabilir yapıda olacaktır. L band çıkışı üzerinden sürekli olarak 10 MHz referans sinyal gönderme özelliğine sahip cihaz teklif edilmeyecektir.

5.2.21. Çok kanallı encoder ve çok kanallı tümleşik encoder ve modülatör cihazlarının ön panellerinden kontrol edilme zorunluluğu bulunmamaktadır. Ancak teklif edilecek cihazlar, web browser arayüzü üzerinden kontrol edilmeye uygun yapıda olacaktır.

5.2.22. Çok kanallı encoder ve çok kanallı tümleşik encoder ve modülatör cihazları, önceden oluşturulan farklı konfigürasyon parametrelerinin hafızada saklanabilmesi ve gerektiğinde hafızadan geri çağrılabilmesi için en az 10 farklı konumlu hafıza ve hafızadan geri çağırma özelliğine sahip olacaktır.

(16)

5.2.23. Çok kanallı encoder ve çok kanallı tümleşik encoder ve modülatör cihazları, cihazlar üzerindeki arıza ve alarm durumlarının görüldüğü ledlere sahip olacaktır.

5.3. ÇOK KANALLI ENCODER ve MODÜLATÖR CİHAZ SETİ KONFİGÜRASYON 3 TEKNİK ÖZELLİKLERİ

Teklif edilecek 1 set çok kanallı encoder ve modülatör cihaz seti içerisinde;

- 2 adet HD/SD-SDI video giriş özelliğine sahip ASI çoklama (remux) özellikli, 2 adet çok kanallı encoder cihazı ve

- 1 adet harici DVB-S/S2 modülatör cihazı bulunacaktır.

Çok kanallı encoder cihazlarından herhangi birisinin ASI çıkışı, aynı özelliklere sahip diğer çok kanallı encoder cihazının ASI girişine bağlanarak çok kanallı encoder cihazlarının ASI kaskat (cascading) bağlanması suretiyle 4 adet video sinyali MCPC (Multiple Channel Per Carrier) formatında tek bir paket formuna dönüştürülecektir. 4 adet HD/SD-SDI video sinyalinin çoklanması sonucu elde edilen çıkış sinyali, modülasyon işlemi amacıyla DVB-S/S2 modülatör cihazına uygulanacaktır.

Teklif edilecek çok kanallı encoder cihazının yapısına bağlı olarak teklif edilecek cihaz, video girişlerinden uygulanan 2 adet HD/SD-SDI video sinyalini, diğer giriş sinyalleriyle birlikte (audio, teletext vb.) kodlama ve harici bir DVB multiplexer ihtiyacı olmadan çoklama (remux) özelliğine sahip olacaktır. Teklif edilecek çok kanallı encoder cihazının yapısına bağlı olarak, çok kanallı encoder cihazlarına video sinyallerinin ve diğer giriş sinyallerinin girilmesi, işlenmesi, kodlanması ve çoklanması işlevini yerine getirecek gerekli donanımlar, çok kanallı encoder cihaz kasası içerisine yerleştirilmiş tümleşik tek parça veya birden fazla ayrık kart olarak veya kasa içerisindeki mevcut slot veya yuvalara takılıp sökülebilir yapıda frame, kart veya modül yapısında teklif edilebilir.

Remux özelliğine sahip çok kanallı encoder cihazı, harici olarak dışarıdan en az 1 adet ASI giriş portu üzerinden girişine uygulanan 188 veya 204 byte paket yapısına sahip MPEG-2 ve MPEG-4 standardında 4:2:0 ve 4:2:2 kodlanmış (8 ve 10 bit), SMPTE 292M HD-SDI ve SMPTE 259M SD-SDI video sinyallerini, kendi içerisinde üretmiş olduğu ASI sinyali (cihazın girişinden uygulanan 2 adet HD/SD-SDI video, audio ve diğer bileşenlerin kodlanması sonucu oluşan sinyal) ile çoklayıp tek bir ASI transport stream sinyali haline getirecektir.

5.3.1. Teklif edilecek çok kanallı encoder cihazı, her bir video girişi için aşağıda detayları belirtilen ve cihazın menüsünden seçilebilir video giriş, MPEG video kodlama standart ve formatlarına karşılık gelen video bit rate (data rate) ayar aralığı değerlerinde CBR (Constant Bit Rate) modda çalışması ve kodlama yapması gerekmektedir. Daha düşük alt ve daha yüksek üst

(17)

sınır video data rate değerlerinde video sinyallerini kodlama özelliğine sahip çok kanallı encoder cihazı teklif edilebilir.

 SD MPEG-2 4:2:0 MP@ML (8 bit) : 2 ile 15 Mbps arası

 SD MPEG-2 4:2:2 P@ML (8 bit) : 2 ile 30 Mbps arası

 SD MPEG-4 4:2:0 MP/HP@L3.0 (8 bit) : 1 ile 8 Mbps arası

 SD MPEG-4 4:2:0 HP@L.3.1 (8 bit) : 1 ile 10 Mbps arası

 SD MPEG-4 4:2:2 HiP4:2:2@L3.1 (10 bit) : 1 ile 20 Mbps arası

 HD MPEG-4 4:2:0 MP/HP@L4.0 (8 bit) : 3 ile 20 Mbps arası

 HD MPEG-4 4:2:0 HP@L4.1 (8 bit) : 3 ile 30 Mbps arası

 HD MPEG-4 4:2:2 HiP4:2:2@L4.1 (10 bit) : 5 ile 40 Mbps arası

5.3.2. Teklif edilecek çok kanallı encoder cihazı, aşağıda karakteristikleri belirtilen en az 2 (iki) adet HD/SD-SDI video giriş özelliğine sahip olacaktır. Çok kanallı encoder cihazına uygulanacak HD-SDI ve SD-SDI video giriş sinyalleri, encoder kasasındaki her bir encoder cihazı donanımı için tek bir fiziksel ortak giriş konnektörü üzerinden veya iki ayrı fiziksel giriş konnektörü üzerindenencoder cihazınauygulanacaktır.Çok kanallı encoder cihazı,video giriş portlarından uygulanan, HD-SDI ve SD-SDI video sinyallerini otomatik algılayabilmeli veya operatör tarafından menü üzerinden seçilebilmelidir. Çok kanallı encoder cihazına uygulanacak HD-SDI ve SD-SDI video giriş sinyalleri, aşağıdaki teknik karakteristiklere sahip olacaklardır.

Çok kanallı encoder ve modülatör cihazı HD-SDI video giriş sinyali teknik özellikleri:

 HD digital arayüz formatı : SMPTE 292M (1.485 Gbit/sn)

 Giriş seviyesi : 800 mV p.p ± %10

 Geri dönüş kaybı : ≥ 15 dB

 Konnektor tipi ve empedansı : BNC(dişi), 75 Ω

 Desteklenen video formatları : seçilebilir 1080i ve 720p

 Çerçeve hızları (frame rate) : seçilebilir 1080i @ 25 fps ve 720p @ 50 fps

 Desteklenen video çözünürlükleri : 1080i x 1920 @ 25 fps ve 720p x 1280 @ 50 fps

 Görüntü oranı : 16:9

 HD-SDI iletimine uygun standartlarda kablo kullanılarak, en az 100 metre mesafede, cihaz girişlerine uygulanacak HD-SDI sinyalini sorunsuz olarak iletecektir.

Çok kanallı tümleşik encoderve modülatörcihazı SD-SDIvideo giriş sinyali teknik özellikleri:

 SD digital arayüz formatı : SMPTE 259M-C (270 Mbit/sn)

 Giriş seviyesi : 800 mV p.p ± %10

 Geri dönüş kaybı (return loss) : ≥ 15 dB

 Desteklenen video çözünürlükleri : 576i x 720 @ 25 fps

 Görüntü oranı : seçilebilir 4:3 ve 16:9

(18)

 Konnektör tipi ve empedansı : BNC(dişi), 75 Ω

 SD-SDI iletimine uygun standartlarda kablo kullanılarak, en az 200 metre mesafede cihaz girişlerine uygulanacak SD-SDI sinyalini sorunsuz olarak iletecektir.

5.3.3. Çok kanallı encoder cihazı; SMPTE 299M standartında audio bindirilmiş (embed edilmiş) SMPTE 292M standartlarındaki HD-SDI video sinyalini ve SMPTE 272M standardında audio bindirilmiş, SMPTE 259M-C standardındaki SD-SDI video sinyallerini donanımsal ve yazılımsal olarak iletebilecektir. Her bir HD/SD-SDI video sinyali için en az 2 adet stereo embed ses iletilecektir.

5.3.4. Çok kanallı encoder cihazı, MPEG-1 LayerII audio kodlama standart gereklerini karşılayacak olup, MPEG-1 LayerII audio kodlama standardı için aşağıda belirtilen teknik değerlere sahip olacaktır.

 Audio örnekleme aralığı : 48 kHz (başka seçim varsa belirtilecektir)

 Desteklenen audio kodlama modları : seçilebilir mono, stereo, dual mono

 Audio data rate (dual mono ve stereo için) : seçilebilir 128, 192, 256 ve 384 kbit/sn

5.3.5. Çok kanallı encoder cihazı, girişine uygulanan HD-SDI video sinyallerinin içerisine embedded olarak gömülmüş olan ve harici olarak daha önce kodlanmış olan surround Dolby Digital 5.1 (pass-through) sesi standart konfigürasyonunda menü seçimine bağlı olarak iletecektir.

5.3.6. Çok kanallı encoder cihazı, girişine uygulanan HD-SDI video sinyallerinin içerisine embedded olarak gömülmüş olan ve harici olarak daha önce kodlanmış olan surround Dolby E (pass- through) sesi standart konfigürasyonunda menü seçimine bağlı olarak iletecektir.

5.3.7. Çok kanallı encoder cihazı, girişinden uygulanan HD/SD-SDI video sinyallerine ait TV ses sinyallerine otomatik dudak senkronizasyonu (lip sync) sağlayacaktır. Şayet çok kanallı encoder cihazı, giriş video sinyallerine ilişkin seslere otomatik olarak dudak senkronizasyonu sağlayamıyorsa teklif edilecek cihaz, dudak senkronizasyonu için ms veya resim çerçeve cinsinden gecikme ayar özelliğine sahip olacaktır.

5.3.8. Çok kanallı encoder cihazı, BISS şifreleme özelliğine sahip olacaktır. Her bir encoder donanımı veya birimi tarafından kodlanan HD/SD-SDI video servislerinden istenilen servis veya servisler (kendilerine ait alt ses kanallarıyla birlikte) birbirinden bağımsız olarak olarak şifrelenebilmelidir (Örneğin 2 adet HD/SD-SDI video servisinden 1 adet video servisi şifreli iken 1 adet video servisi şifresiz olabilecektir). Aynı anda şifrelenecek servislerin hepsinin birbirinden bağımsız ayrı BISS şifre kodu ile şifrelenme zorunluluğu bulunmamaktadır. BISS şifreleme modları BISS Mode 1 ve BISS Mode-E olacak, şifreleme modunun seçimi ve kodun girilmesi operatör tarafından yapılacaktır.

(19)

5.3.9. Çok kanallı encoder cihazı girişine uygulanan 2 adet HD/SD-SDI video sinyalleri, cihaz tarafından MCPC formatında tek bir paket formuna dönüştürülecektir. Gerektiğinde bant genişliğinden tasarruf etmek veya o an iletimi yapılmayacak video servislerinin kapatılarak, iletimi yapılacak video servislerinin daha yüksek veri hızlarında iletilebilmesi amacıyla, çok kanallı encoder cihazının istenilen servislerini kodlayıp (on air/encode on) istenilmeyen servisleri kodlamama (off air/encode off) özelliğine sahip olacaktır.

5.3.10. Çok kanallı encoder cihazlarındaki remux özelliği, ASI giriş portu üzerinden çok kanallı encoder cihazı girişine uygulanan MPEG-2 TS paketleri içerisindeki şifreli ve şifresiz HD/SD- SDI servis ve servis içerisindeki bileşenlere re-multiplexing ve PID re-mapping işlemlerinin uygulanmasına olanak tanıyacaktır. Çok kanallı encoder cihazlarındaki remux özelliğinin, çoklama işlemine tabii tutulacak şifreli servislerin şifresini çözmesineihtiyaç duyulmamaktadır.

5.3.11. Çok kanallı encoder cihazının her bir encoder donanımı veya birimi kendi içerisinden test amaçlı kullanılmak amacıyla audio ve video test sinyalleri üretecektir.

5.3.12. Çok kanallı encoder cihazı, netwok (ağ) ismi ile girişinden uygulanan her bir HD/SD-SDI video servisinin ismi, video, audio, PMT (Program Map Table) ve PCR (Program Clock Reference) PID değerlerinin cihazın menüsünden operatör tarafından girilebilmesine olanak tanıyacaktır.

5.3.13. Çok kanallı encoder cihazı, aşağıda teknik detayları belirtilen en az 2 (iki) adet ASI çıkış portuna sahip olacaktır. Şayet teklif edilen cihaz sadece 1 adet ASI çıkışa sahipse, 1:2 ASI bölücü kullanılarak 2 adet ASI çıkış özelliği sağlanacaktır.

 ASI çıkış arayüz standardı : EN50083-9

 Çıkış seviyesi : 800 mV p.p ± %10

 Konnektör tipi ve empedansı : BNC (dişi), 75 Ω

5.3.14. Çok kanallı encoder cihazı, MPEG-2 Transport Stream (MPEG-2 TS) paketlerin, IP (Internet Protocol) paketler içerisine sarmalandığı (encapsulation),en az 2 (iki) adet RJ-45 GbE (gigabit ethernet) IP çıkış portuna sahip olacaktır.

5.3.15. DVB-S/S2 MODÜLATÖR CİHAZI

Çok kanallı encoder ve modülatör cihaz setleri içerisinde teklif edilecek olan toplam 2 adet DVB-S/DVB-S2 özellikli modülatör cihazı, birbirlerinden ve uydu up-link sistemindeki diğer cihazlardan bağımsız ayrı cihaz kasalarına yerleştirilecektir.

5.3.15.1. Modülatör cihazı DVB-S (EN300421) ve DVB-S2 (EN302307) standart gereklerini karşılayacak olup, DVB-S2 iletim modu CCM (Constant Coding and Modulation) olacaktır.

Teklif edilecek cihaz, aşağıdaki teknik özellikleri karşılayacaktır.

(20)

Modülasyon standart ve tipleri : DVB-S QPSK ve DVB-S2 QPSK/8PSK/16APSK

L band çıkış frekans ayar aralığı : 950 ile 2150 MHz arası

L band frekans adım ayar aralığı : maksimum 1 kHz

L band çıkış seviyesi : minimum 0 dBm

L band çıkış seviye adım ayar aralığı : maksimum 0.1 dB

DVB-S hata düzeltme (FEC) : QPSK için seçilebilir ½, 2/3, 3/4, 5/6, 7/8

DVB-S2 LDPC hata düzeltme (Inner FEC) : 8 PSK için seçilebilir 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 16 APSK için seçilebilir 2/3,3/4,4/5,5/6,8/9, 9/10

DVB-S2 dış kodlama : BCH kodlaması

DVB-S2 FEC frame tipi : seçilebilir normal (64800) ve kısa (16200) bit

Pilot eklentisi (alıcı senkronizasyonu için) : menüden açılıp, kapatılabilir yapıda (DVB-S2)

DVB-S spektrum roll-off faktör : seçilebilir 20%, 25% ve 35%

DVB-S2 spektrum roll-off faktör : seçilebilir 5%,10%,15%, 20% ve 25%

DVB-S ve DVB-S2 için symbol rate aralığı : 1 ile 30 Msymb/sn arası

Symbol rate adım ayar aralığı : maksimum 1 ksymb/sn

L band iletim modları(seçilebilir) : taşıyıcı açık kapalı, modülasyon açık/kapalı

Zamana bağlı L band frekans kararlılığı : maksimum ± 5x10-8/24 hour (hr)

Zamana bağlı L band kazanç kararlılığı :maks.±0.5dB/24 hr(sabit sıcaklıkta,30 dk sonra)

Sıcaklığa bağlı L band kazanç kararlılığı :maks.± 0.75 dB(sabit giriş seviye,0 ile 50o arası)

Faz gürültüsü (phase noise) : IESS faz gürültü profil gereklerini karşılayacak

Sinyale bağlı (signal related) spurious çıkışı : maks.-60 dBc/4 kHz@(0 dBm çıkış seviyesinde)

L band çıkış konnektor tipi ve empedansı : SMA veya N tipi (dişi), 50 Ω

ASI stream giriş arayüzü : seçilebilir 2 adet ASI copper (BNC dişi, 75 Ω)

IP stream giriş arayüzü : seçilebilir 2 adet GbE IP (RJ-45)

5.3.15.2. Modülatör cihazı, test amaçlı kullanılmak üzere sabit veya değişken frekanslı L band monitör portuna sahip olacaktır.

5.3.15.3. Modülatör cihazı L band çıkış sinyal seviyesi, cihazın menüsünden ayarlanabilir yapıda olacaktır. Cihaza ait L band çıkış seviyesi, bu ihale kapsamında satın alınacak olan çok kanallı encoder ve modülatör cihaz seti yedekleme ünitesi araya girme kaybı ile 400W outdoor HPA cihazları arasındaki 50 mt. L band kablo, konnektör ve diğer kayıplar ile minimum 70 dB HPA dar sinyal kazancı (SSG) değerleri göz önüne alınarak modülatör cihazı ile outdoor HPA cihazları çıkışında herhangi bir gürültü, spurious ve diğer bozucu sinyallerin ortaya çıkmasına meydan vermeksizin, HPA cihazını minimum 350 Watt flanş çıkış gücüne ulaştıracak yeterli seviyede olacaktır.

5.3.15.4. Çok kanallı encoder ve modülatör cihaz setinin birlikte kullanılacağı 400W outdoor HPA cihazı içerisine yerleştirilecek olan blok up-converter (BUC) ünite veya modülünün enerji

(21)

beslemesinin, 400W outdoor HPA cihazı içerisinden yapılacak olması nedeniyle, çok kanallı encoder ve modülatör cihaz seti içerisinde yer alan modülatör cihazı L band çıkışından, söz konusu BUC’u çalıştıracak DC besleme gerilimi gönderme zorunluluğu bulunmamaktadır.

Teklif edilecek modülatör cihazı, L band çıkışından DC gerilim gönderme özelliğine sahipse ve söz konusu DC gerilimi L band çıkışlı modülatör cihazı menüsünden açılıp kapatılabilir yapıda olsa bile, söz konusu cihaza ait DC gerilim çıkışının yanlışlıkla açılıp outdoor HPA cihazı içindeki BUC’a zarar verilmesinin önüne geçmek amacıyla modülatör cihazının çıkış gerilim ve seviye değerlerine dayanıklı yapıda, 1 adet DC kesici (DC blocker) teklif edilecektir.

Söz konusu DC kesicinin fiyatı cihazın fiyatına dahil edilecektir.

5.3.15.5. İşletme ve kullanım kolaylığı açısından, uydu up-link frekansı (13.75-14.5 GHz aralığındaki uyduya çıkış frekansı), 400W outdoor HPA cihazı içerisinde bulunacak olan BUC’un 12.8 GHz değerindeki lokal osilatör (LO) frekansı dikkate alınarak veya LO frekansı önceden ayarlanarak, herhangi bir ek hesaplama ve çevirme işlemine gerek olmaksızın doğrudan çok kanallı encoder ve modülatör cihaz seti içerisinde yer alan DVB-S/S2 modülatör cihazı üzerinden ayarlanabilmelidir.

5.3.15.6. 400W outdoor HPA cihazı içerisindeki BUC’a ait 10 MHz referans sinyali, HPA cihazı içerisinden dahili referans (internal reference) olarak sağlanacaktır. Şayet teklif edilecek çok kanallı encoder ve modülatör cihaz seti içerisinde yer alan DVB-S/S2 modülatör cihazı, standart konfigürasyonu içerisinde L band çıkışı üzerinden 10 MHz referans sinyal gönderme özelliğine sahipse, modülatör cihazına ait 10 MHz referans sinyali menüden açılıp kapatılabilir yapıda olacaktır. L band çıkışı üzerinden sürekli olarak 10 MHz referans sinyal gönderme özelliğine sahip modülatör cihazı teklif edilmeyecektir.

5.3.15.7. Çok kanallı encoder ve modülatör cihaz seti içerisinde yer alan çok kanallı encoder cihazının ön panelinden kontrol edilme zorunluluğu bulunmamakta olup, web browser arayüzü üzerinden kontrol edilmeye uygun yapıda olacaktır. Ancak teklif edilecek modülatör cihazı hem ön panel hem de web browser arayüzü üzerinden kontrol edilmeye uygun yapıda olacaktır.

5.3.15.8. Çok kanallı encoder ve modülatör cihaz seti içerisinde yer alan çok kanallı encoder ve modülatör cihazlarının her biri, önceden oluşturulan farklı konfigürasyon parametrelerinin hafızada saklanabilmesi ve gerektiğinde hafızadan geri çağrılabilmesi için en az 10 farklı konumlu hafıza ve hafızadan geri çağırma özelliğine sahip olacaktır.

5.3.15.9. Çok kanallı encoder ve modülatör cihaz seti içerisinde yer alan, çok kanallı encoder ve modülatör cihazlarının her biri, arıza ve alarm durumlarının görüldüğü ledlere sahip olacaktır.

(22)

5.4. ÇOK KANALLI ENCODER ve MODÜLATÖR CİHAZ SETİ KONFİGÜRASYON 4 TEKNİK ÖZELLİKLERİ

Teklif edilecek 1 set çok kanallı encoder ve modülatör cihaz seti içerisinde;

- Birbirinden bağımsız birebir aynı özelliklere sahip 2 adet HD/SD-SDI video giriş özelliğine sahip, 2 adet çok kanallı encoder cihazı,

- 1 adet DVB multiplexer cihazı ve

- 1 adet harici DVB-S/S2 modülatör cihazı bulunacaktır.

Teklif edilecek çok kanallı encoder cihazının yapısına bağlı olarak teklif edilecek cihaz, video girişlerinden uygulanan 2 adet HD/SD-SDI video sinyalini, diğer giriş sinyalleriyle birlikte (audio, teletext vb.) kodlama ve harici bir DVB multiplexer ihtiyacı olmadan çoklama (remux) özelliğine sahip olacaktır. Teklif edilecek çok kanallı encoder cihazının yapısına bağlı olarak, çok kanallı encoder cihazlarına video sinyallerinin ve diğer giriş sinyallerinin girilmesi, işlenmesi, kodlanması ve çoklanması işlevini yerine getirecek gerekli donanımlar, çok kanallı encoder cihaz kasası içerisine yerleştirilmiş tümleşik tek parça veya birden fazla ayrık kart olarak veya kasa içerisindeki mevcut slot veya yuvalara takılıp sökülebilir yapıda frame, kart veya modül yapısında teklif edilebilir.

Teklif edilecek 2 adet HD/SD-SDI video giriş özelliğine sahip 2 adet çok kanallı encoder cihazlarının ASI ve IP çıkışları, ASI ve IP giriş özellikli 1 adet harici DVB multiplexer cihazına uygulanarak (doğrudan veya IP switch ünitesi/üniteleri üzerinden), DVB multiplexer çıkışında 4 adet video sinyali MCPC formatında tek bir paket formuna dönüştürülecektir.

DVB multiplexer cihazında 4 adet HD/SD-SDI video sinyalinin çoklanması sonucu elde edilen DVB multiplexer ASI ve IP çıkışları, modülasyon işlemi için ASI ve IP giriş özellikli DVB-S/S2 modülatör cihazına (doğrudan veya IP switch ünitesi/üniteleri üzerinden) uygulanacaktır.

5.4.1. Çok kanallı encoder cihazı, her bir video girişi için aşağıda detayları belirtilen ve cihazın menüsünden seçilebilir video giriş, MPEG video kodlama standart ve formatlarına karşılık gelen video bit rate (data rate) ayar aralığı değerlerinde CBR (Constant Bit Rate) modda çalışması ve kodlama yapması gerekmektedir. Daha düşük alt ve daha yüksek üst sınır video data rate değerlerinde video sinyallerini kodlama özelliğine sahip çok kanallı encoder cihazı teklif edilebilir.

 SD MPEG-2 4:2:0 MP@ML (8 bit) : 2 ile 15 Mbps arası

 SD MPEG-2 4:2:2 P@ML (8 bit) : 2 ile 30 Mbps arası

 SD MPEG-4 4:2:0 MP/HP@L3.0 (8 bit) : 1 ile 8 Mbps arası

 SD MPEG-4 4:2:0 HP@L.3.1 (8 bit) : 1 ile 10 Mbps arası

(23)

 SD MPEG-4 4:2:2 HiP4:2:2@L3.1 (10 bit) : 1 ile 20 Mbps arası

 HD MPEG-4 4:2:0 MP/HP@L4.0 (8 bit) : 3 ile 20 Mbps arası

 HD MPEG-4 4:2:0 HP@L4.1 (8 bit) : 3 ile 30 Mbps arası

 HD MPEG-4 4:2:2 HiP4:2:2@L4.1 (10 bit) : 5 ile 40 Mbps arası

5.4.2. Teklif edilecek çok kanallı encoder cihazı, aşağıda karakteristikleri belirtilen en az 2 (iki) adet HD/SD-SDI video giriş özelliğine sahip olacaktır. Çok kanallı encoder cihazına uygulanacak HD-SDI ve SD-SDI video giriş sinyalleri, encoder kasasındaki her bir encoder cihazı donanımı için tek bir fiziksel ortak giriş konnektörü üzerinden veya iki ayrı fiziksel giriş konnektörü üzerindenencodercihazınauygulanacaktır.Çok kanallı encoder cihazı,videogiriş portlarından uygulanan, HD-SDI ve SD-SDI video sinyallerini otomatik algılayabilmeli veya operatör tarafından menü üzerinden seçilebilmelidir. Çok kanallı encoder cihazına uygulanacak HD-SDI ve SD-SDI video giriş sinyalleri, aşağıdaki teknik karakteristiklere sahip olacaklardır.

Çok kanallı encoder cihazı HD-SDI video giriş sinyali teknik özellikleri:

 HD digital arayüz formatı : SMPTE 292M (1.485 Gbit/sn)

 Giriş seviyesi : 800 mV p.p ± %10

 Geri dönüş kaybı : ≥ 15 dB

 Konnektor tipi ve empedansı : BNC(dişi), 75 Ω

 Desteklenen video formatları : seçilebilir 1080i ve 720p

 Çerçeve hızları (frame rate) : seçilebilir 1080i @ 25 fps ve 720p @ 50 fps

 Desteklenen video çözünürlükleri : 1080i x 1920 @ 25 fps ve 720p x 1280 @ 50 fps

 Görüntü oranı : 16:9

 HD-SDI iletimine uygun standartlarda kablo kullanılarak, en az 100 metre mesafede, cihaz girişlerine uygulanacak HD-SDI sinyalini sorunsuz olarak iletecektir.

Çok kanallı encodercihazı SD-SDIvideo giriş sinyali teknik özellikleri:

 SD digital arayüz formatı : SMPTE 259M-C (270 Mbit/sn)

 Giriş seviyesi : 800 mV p.p ± %10

 Geri dönüş kaybı (return loss) : ≥ 15 dB

 Desteklenen video çözünürlükleri : 576i x 720 @ 25 fps

 Görüntü oranı : seçilebilir 4:3 ve 16:9

 Konnektör tipi ve empedansı : BNC(dişi), 75 Ω

 SD-SDI iletimine uygun standartlarda kablo kullanılarak, en az 200 metre mesafede cihaz girişlerine uygulanacak SD-SDI sinyalini sorunsuz olarak iletecektir.

5.4.3. Teklif edilecek çok kanallı encoder cihazı; SMPTE 299M standartında audio bindirilmiş (embed edilmiş) SMPTE 292M standartlarındaki HD-SDI video sinyalini ve SMPTE 272M standardında audio bindirilmiş, SMPTE 259M-C standardındaki SD-SDI video sinyallerini

(24)

donanımsal ve yazılımsal olarak iletebilecektir. Her bir HD/SD-SDI video sinyali için en az 2 adet stereo embed ses iletilecektir.

5.4.4. Çok kanallı encoder cihazı, MPEG-1 LayerII audio kodlama standart gereklerini karşılayacak olup, MPEG-1 LayerII audio kodlama standardı için aşağıda belirtilen teknik değerlere sahip olacaktır.

 Audio örnekleme aralığı : 48 kHz (başka seçim varsa belirtilecektir)

 Desteklenen audio kodlama modları : seçilebilir mono, stereo, dual mono

 Audio data rate (dual mono ve stereo için): seçilebilir 128, 192, 256 ve 384 kbit/sn

5.4.5. Çok kanallı encoder cihazı, girişine uygulanan HD-SDI video sinyallerinin içerisine embedded olarak gömülmüş olan ve harici olarak daha önce kodlanmış olan surround Dolby Digital 5.1 (pass-through) sesi standart konfigürasyonunda menü seçimine bağlı olarak iletecektir.

5.4.6. Çok kanallı encoder cihazı, girişine uygulanan HD-SDI video sinyallerinin içerisine embedded olarak gömülmüş olan ve harici olarak daha önce kodlanmış olan surround Dolby E (pass- through) sesi standart konfigürasyonunda menü seçimine bağlı olarak iletecektir.

5.4.7. Çok kanallı encoder cihazı, girişinden uygulanan HD/SD-SDI video sinyallerine ait TV ses sinyallerine otomatik dudak senkronizasyonu (lip sync) sağlayacaktır. Şayet çok kanallı encoder cihazı, giriş video sinyallerine ilişkin seslere otomatik olarak dudak senkronizasyonu sağlayamıyorsa teklif edilecek cihaz, dudak senkronizasyonu için ms veya resim çerçeve cinsinden gecikme ayar özelliğine sahip olacaktır.

5.4.8. Teklif edilecek çok kanallı encoder cihazı, BISS şifreleme özelliğine sahip olacaktır. Her bir encoder donanımı veya birimi tarafından kodlanan HD/SD-SDI video servislerinden istenilen servis veya servisler (kendilerine ait alt ses kanallarıyla birlikte) birbirinden bağımsız olarak olarak şifrelenebilmelidir (Örneğin 2 adet HD/SD-SDI video servisinden 1 adet video servisi şifreli iken 1 adet video servisi şifresiz olabilecektir). Aynı anda şifrelenecek servislerin hepsinin birbirinden bağımsız ayrı BISS şifre kodu ile şifrelenme zorunluluğu bulunmamaktadır. BISS şifreleme modları BISS Mode 1 ve BISS Mode-E olacak, şifreleme modunun seçimi ve kodun girilmesi operatör tarafından yapılacaktır.

5.4.9. Çok kanallı encoder cihazı girişine uygulanan 2 adet HD/SD-SDI video sinyalleri, cihaz tarafından MCPC formatında tek bir paket formuna dönüştürülecektir. Gerektiğinde bant genişliğinden tasarruf etmek veya o an iletimi yapılmayacak video servislerinin kapatılarak, iletimi yapılacak video servislerinin daha yüksek veri hızlarında iletilebilmesi amacıyla, çok kanallı encoder cihazının istenilen servislerini kodlayıp (on air/encode on) istenilmeyen servisleri kodlamama (off air/encode off) özelliğine sahip olacaktır.

Referanslar

Benzer Belgeler

250 n.sn lik darbe üreteci, alt seviye cevabı varken ve üst seviye cevabı yoksa, bu sürenin bir analizör çıkış darbesini şekillendirmesi için 250 n.sn lik bir çıkış

1.Hafta Birleşik Mantık Devreleri (Encoder, decoder, multiplexer, demultiplexer). 2.Hafta Birleşik Mantık

We also designed an H.264 MRF VBS ME hardware which uses 5 reference frames for all MBs (Ref-5). This ME hardware has 256 PEs and it implements FS algorithm. All three MRF ME

[r]

Fig 11explains the relation between crank angle and rate of pressure rise for B20+2% isopropyl alcohol at 6 kg load and it can be observed that the maximum pressure was found to

Verimli düz yüzeyler için küçük ölçüm başlığı ile su geçirmez yüzey probu, TC K-Tipi, Sabit kablo 1.2 m. Teleskopik prob tutuculu, düz başlıklı yüzey probu;

Bu bilgi ya da görüşler için hiçbiri tarafından hiçbir yükümlülük kabul edilmemektedir (ki bu bilgilere ya da görüşlere istinat edilmemelidir.) ve bu açıklamada yer

Bütün elektronik devre dışı kalma durumları tehlikeli devre dışı kalma olarak kabul edilir.. Ayrıntılı bilgi için bakınız
