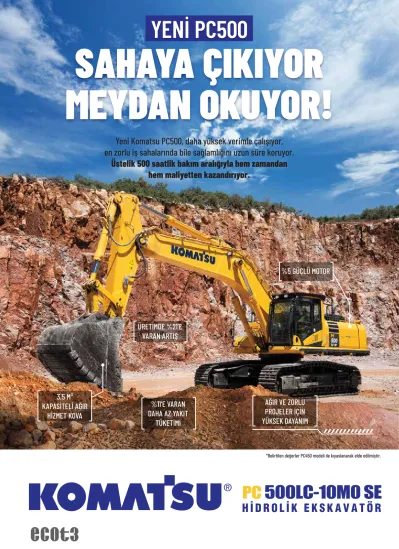

SAHAYA ÇIKIYOR MEYDAN OKUYOR!

(1)

SAHAYA ÇIKIYOR MEYDAN OKUYOR!

YENİ PC500

Yeni Komatsu PC500, daha yüksek verimle çalışıyor, en zorlu iş sahalarında bile sağlamlığını uzun süre koruyor.

Üstelik 500 saatlik bakım aralığıyla hem zamandan hem maliyetten kazandırıyor.

3,5 M³ KAPASİTELİ AĞIR

HİZMET KOVA

%11'E VARAN DAHA AZ YAKIT

TÜKETİMİ

AĞIR VE ZORLU PROJELER İÇİN YÜKSEK DAYANIM ÜRETİMDE %21’E

VARAN ARTIŞ

%5 GÜÇLÜ MOTOR

H İ D R O L İ K E K S K A V A T Ö R

PC 500LC-10M0 SE

*Belirtilen değerler PC450 modeli ile kıyaslanarak elde edilmiştir.

(2)

Bakım maliyetlerini düşünmeyin!

İş makinanızın 3 yıl / 6000 saat boyunca tüm periyodik bakımları orijinal Komatsu yedek parça ve yağlarla, Temsa İş Makinaları uzmanlığıyla ücretsiz gerçekleştirilir.

Dilediğiniz an VIP destek alın!

Müşteri Destek Merkezi üzerinden iş makinanızla ilgili arıza, bakım saati ve performansla ilgili teknik destek sağlanır.

3 yıl/6000 saat komponent garantisiyle rahat edin.

İş makinanızın komponent garantisi 3 yıl/6000 saate yükseltilir. Uzatılmış

komponent garantisi ile iş makinanız çalışırken aklınız hep rahat olur.

Makinanızın sağlık raporu elinizde!

İş makinanız için periyodik yağ analizleri gerçekleştirilir ve KOMTRAX arıza kayıtları ile sağlık raporu oluşturulur. Düzenli sunulan bu raporla olası arıza risklerinin önüne geçilir.

Makinanızı en yüksek 2. el değeriyle satın!

Tüm bakımları orijinal yedek parça ve yetkili servis uzmanlığıyla yapılan iş makinanız, Temsa İş Makinaları güvencesiyle satışa sunulur. Yüksek 2. el değeri ile satarken de kazandırır.

Operatör veriminizi yükseltin!

Operatörünüzün çalışma verimi

KOMTRAX üzerinden değerlendirilir ve hatalı kullanımların önüne geçilir.

İşin Yeni Çağında

Makina ve Hizmet Bir Arada!

PC500, Komatsu Kompetan

ayrıcalıkları ve avantajlarıyla

satışta!

Detaylı bilgi için bize ulaşın.

(3)

PC 500LC-10M0 SE

H İ D R O L İ K E K S K A V A T Ö R

MAKSİMUM BEYGİR GÜCÜ Brüt: 270 kW 362 HP/1900 min-1 MAKSİMUM ÇALIŞMA AĞIRLIĞI 52.000 kg

KOVA KAPASİTESİ 3.50 - 4.0 m

³

Teknik değerler ve fotoğraflar opsiyonel ekipmanlara göre değişiklikler gösterebilir.

Tüm opsiyonlar dahil.

(4)

DAHA DÜŞÜK YAKIT TÜKETİMİ

KOMATSU YENİ MOTOR TEKNOLOJİLERİ Düşük Yakıt Tüketim

Teknolojisi

Motor yönetimi geliştirilmiştir.

Değişken motor devri, hidrolik pompa ve viskoz fan kavramasının birlikte çalışma uyumu verimlilik ve hassas çalışma sağlar. Ana komponentleri kendi bünyesinde tasarlayıp üreterek, Komatsu teknolojide ileri seviyelere ulaşmış ve bunun sonucu olarak, farklı uygulamalarda yüksek seviyede performans ve verimlilik elde etmeyi başarmıştır.

Yakıt tüketimi

%11 daha az

PC450-8 ile mukayeseli

KOMTRAX tarafından toplanan tipik çalışma modeline göredir. Yakıt tüketimi verileri prototip makinanın çalıştırılarak ölçülen gerçek tüketim verileridir.

Motor yanma verimliliğinde iyileştirme

Optimize edilmiş yakıt enjeksiyon kontrolü ile motorun yanma verimliliği arttırılmıştır. Bu teknoloji ile hem yüksek motor gücü hem de düşük yakıt tüketimi sağlanmıştır.

Enerji tasarruflu çalışmalar için ECO gösterge

Çevre dostu ve enerji tasarruflu çalışmalar için, çok fonksiyonlu renkli monitörün sağ tarafına, bir bakışta görülebilen bir ECO

gösterge takılmış olup, yeşil bölgede çalışmaya

yoğunlaşma ile CO₂ salınımı azaltılır ve yakıt verimliliği sağlanır.

Hidrolik basınç kayıplarının azaltılması

Kontrol valflerinin iç yapısı, tesisatın çapı ve rekorlar baştan aşağı yenilenmiştir. Bu sayede hidrolik kayıplar olabildiğince azaltılmıştır. Bunun yakıt tüketimine önemli ölçüde olumlu katkısı olmuştur.

Azaltılmış fan devri ve fan çalıştırma kayıpları Hız kontrollü bir viskoz fan kavraması ve büyük çaplı fan motorun verimini arttırır ve düşük sıcaklıklarda çalışırken motor gücü İhtiyacını azaltır.

Geliştirilmiş motor-pompa birlikte çalışma uyumu Yüksek kapasiteli ana hidrolik pompalar düşük motor devirlerinde yüksek debi sağlar. Dahası, motor ve pompaların birlikte uyumlu çalışması iş kapasitesini ve performansı en üst seviyeye çıkartmıştır. Bu teknoloji ile üretim arttırılmış ve yakıt tüketimi azaltılmıştır.

Rölanti uyarısı

Otomatik rölantide stop fonksiyonu Gereksiz yakıt tüketimini önlemek için, motor 5 dakika veya daha uzun süre rölantide çalıştığı takdirde, bir rölanti uyarısı görüntülenir.

Motorun rölanti çalışması belli bir süreyi geçtiği zaman, gereksiz yakıt tüketimini ve egzoz gazı salınımını önlemek için, motor

otomatik olarak stop eder. Söz konusu rölantide çalışma süresi kolayca programlanabilir.

ECO gösterge Rölanti uyarısı

Komatsu SAA6D125E-5 motor AB Faz 3A emisyon değerlerini karşılar.

(5)

Yakıt tasarrufuna destek fonksiyonları

Kolay seçilebilir E modu Yumuşak yükleme çalışması

Bom için 2 mod ayarı P modunda, YÜKSEK ÜRETİM elde edilir. E modunda, DÜŞÜK YAKIT

TÜKETİMİ sağlanır. E modu, E0 ila E3 modu aralığında ayarlanarak kullanıcının ihtiyaçlarına esnek

bir şekilde cevap verir.

Komatsu her çalışma modunu çalışabilme ve iş yapma kabiliyetini arttıracak şekilde düzenlemiştir. Sadece uygulamaya göre doğru çalışma modu seçilerek, en

yüksek performans sağlanır. Yüksek ürGeniş ayar aralığı

etimden düşük yakıt tüketimine

Yakıt Tüketimi

Üretim

Yumuşak mod, patlatılmış kayaların toplanması veya aşağıya sıyrılması çalışmaları için uygundur.

Maksimum kazma kuvveti gerektiği zaman, daha verimli kazı için güç moduna geçin.

Bom yukarıya kaldırılarak (yüzerek), makinanın önünün kalkması azaltılır. Bu, patlatılmış kayaların toplanması ve aşağı sıyırma çalışmalarını kolaylaştırır.

Bomun itme kuvveti arttırılmıştır, sert zeminde hendek kazma ve kutu kesitli kazma çalışmaları kolaylaştırılır.

Yumuşak mod

Güç modu

P (Güç modu):

Maksimum üretim Hızlı çevrim süresi

E (Ekonomi modu):

Düşük yakıt tüketimi

Geleneksel model ile mukayese edildiğinde, E0 ila E3 monitör üzerinden kolayca seçilebilir.

İki adet geri dönüş hortumu hidrolik performansı arttırır. Arm açma çalışmasında, yağın bir kısmı tanka geri dönüş yaparak düzgün bir çalışma sağlar.

Yukarıda anlatılan modlara ilaveten aşağıda gösterilen modlar da mevcuttur.

Uygulamanıza göre bu modlardan birisini de seçebilirsiniz.

Çalışma modu Uygulama Avantajları

L Kaldırma modu

•Uygun ataşman hızı

•Hidrolik basınç yükseltilerek, kaldırma kapasitesi %7 arttırılmıştır.

B Kırıcı modu •Optimum motor devri, hidrolik debi ATT/P ^Ataşman_{Güç modu} •Optimum motor devri, hidrolik debi, 2 yönlü

•Güç modu

ATT/E ^AtaşmanEkonomi modu •Optimum motor devri, hidrolik debi, 2 yönlü

•Ekonomi modu

E3 E2

E1

E0

P

Geri dönüş hortumları

PC 500LC HİDROLİK EKSKAVATÖR

(6)

ARTTIRILMIŞ ÜRETİM

Üretim artışı

Büyük kapasiteli kova takılması ve genel performansın iyileştirilmesi ile ton/litre üretimi arttırılmıştır. Üretim ile birlikte ekonomik performans da yükselir.

3.50 m³ HD kova & 4.0 m³ GP kova Yan bıçağın şekli optimize

edilerek penetrasyon kuvveti arttırılmıştır.

3.50 %21 daha verimli

m ³ ^& 4.0 m ³

Maks malzeme yoğunluğu:1.8t/m³ Maks malzeme yoğunluğu: 1.5 t/m³

P modunda (90° kule dönüşü ile kamyon yükleme) Büyük kapasiteli kovalar

Kova kapasitesi

6670 mm bom ve 2400 mm arm

Yakıt verimliliği (t/L)

4.0 m³ kapasiteye kadar kova seçilebilir. Uygulamaya göre farklı seçenekler mevcuttur.

(7)

Güçlü kazı çalışması Tek dokunmalı maks güç fonksiyonu Geliştirilmiş hidrolik kontrol ile P modunda kazı gücü

arttırılmıştır. Daha fazla güç gerektiği zaman, tek dokunmalık maksimum güç fonksiyonu ile motor gücü arttırılır (bkz: bir sonraki paragraf) ve daha güçlü kazılır. Motor gücünde artış daha yüksek performans sağlar.

Soldaki kol üzerinde bulunan tek dokunmalı maksimum güç düğmesine basarak ve basılı tutarak kazı gücü 8.5 saniye süreyle

arttırılabilir.

Motor beygir gücü

Kova kazma kuvveti

%5 artış (269 kW 257 kW)

%9 artış (303 kN 277 kN)

%7 iyi

(235 kN [24.0 t] 219 kN [22.3 t])

%7 iyi

(303 kN [30.9 t] 283 kN [28.9 t]) Maksimum kol koparma kuvveti (ISO 6015)

Maksimum kova kazma kuvveti (ISO 6015) Maksimum güç fonksiyonu ile

Maksimum güç fonksiyonu ile

Maksimum güç fonksiyonunda 3380 mm

PC 500LC HİDROLİK EKSKAVATÖR

arm ile ISO 6015'e göre ölçülmüştür.

Tek dokunmalı maksimum güç düğmesi

(8)

DAYANIKLILIK & GÜVENİLİRLİK

50 ton sınıfı ekskavatör için yüksek dayanım

Mükemmel güvenilirlik ve dayanıklılık için

güçlendirilmiş iş ekipmanı Geniş bom ve arm

Yeni, güçlendirilmiş yürüyüş takımı Yeni tasarım döküm parçalar

Ağır uygulamalar düşünülerek PC500LC-10M0 yapısal anlamda tamamen yenilenmiş, dayanıklılık ve güvenilirlik iyice geliştirilmiştir.

Büyük kapasiteli kovaya adaptasyon açısından, iş ekipmanı yeniden tasarlanmış ve güçlendirilmiştir.

Ağır hizmet çalşma koşullarına daha uygundur. Yeni tasarım bu iş ekipmanı dayanıklılığı ve güvenilirliği ile yüksek performans sağlar.

Ağır yüklere tabi döküm parçaların şekilleri dayanıklılık ve güvenilirlik açısından yeniden tasarlanmıştır.

Yeni tasarım iş ekipmanının ebatları büyütülerek burulma ve bükülme kuvvetlerine karşı direnci oldukça arttırılmıştır.

* İş ekipmanının genişletilmesi nedeniyle PC450-8 modelinde kullanılamaz

PC450-8 PC500LC-10M0

Yeni, güçlendirilmiş yürüyüş takımı standart aksam olarak takılmıştır. Büyütülen ve güçlendirilen komponentler dayanıklılığı ve güvenilirliği bariz şekilde arttırmıştır.

(9)

Geliştirilmiş motor güvenilirliği O-ring yüzlü keçe

Yakıt ön filtresi Kalkan Konnektörler Metal segmanlar Yeni su soğutmalı turbo ve enjektör

ile motorun toplam güvenilirliği iyileştirilmiştir. Güvenilirliği mevcut modelden daha yüksektir.

Hidrolik hortum sızdırmazlık metodu geleneksel konik keçeden o-ring yüzlü keçeye değiştirilerek, daha yüksek bir sızdırmazlık performansı sağlanmıştır.

Metal segmanlar tüm hidrolik silindirleri korur ve güvenilirliği arttırır.

Metal segman (Dökme demir)

Piston segmanı Aşıntı segmanı

(Su seperatörlü)

Yakıtla ilgili sorunları önlemek için, yakıttaki su ve tortuları toplar.

Kalkan konnektörler mükemmel sızdırmazlık güvenilirliğine sahiptir.

Su geçirmez keçe

PC 500LC HİDROLİK EKSKAVATÖR

(10)

DAHA DÜŞÜK BAKIM MALİYETİ

Bakım, işletme maliyetinin önemli bir kısmını kapsar.

Komatsu bakım süresini kısaltarak, maliyetini düşürmüştür Merkezileştirilmiş filtreler

Tüm filtrelere erişim kolaylaştırılmıştır.

Tüm filtre kartuşları pompa

bölmesindedir. Bu sayede periyodik bakım süresi kısalır.

(11)

Kolay temizlenir soğutma ünitesi Kolay bakım zamanı yönetimi

Soğutma ünitesinin temizliği iyice kolaylaştırılmıştır. Tozlu ortamlarda çalışırken oldukça önemlidir.

• Motor kaputu yan kapağı açılarak peteğin temizlenmesini oldukça kolaylaştırmıştır.

• Yağ soğutucusunun üç parça yerine tek parça olması toz birikme yüzeyini azaltmıştır.

Kırıcı hattı filtresi için tıkanma sensörü (Opsiyon)

Akü ayırma şalteri Yağ ve filtrelerin değişim zamanı

geldiğinde monitör üzerindeki LCD ekran uyarı verir.

Kırıcı kullanırken bakım zamanının kolay belirlenmesi Yukarıdaki fonksiyonlara ilaveten, kırıcı kullanılma süresini izler.

Değiştirme zamanı kırıcı kullanma süresi ile ilgili olduğundan, monitör optimum değiştirme zamanı geldiğinde uyarır.

Kolay yağ numunesi alma (Opsiyon)

Kolay yağ numunesi alma portları ilave edilmiştir. Numunenin doğru alınması oldukça önemlidir.

Otomatik gergili fan kayışı Soğutucu fan, kompresör ve alternatör kayışlarının gerginliği otomatik olarak ayarlanır.

Soğutucu fan kayışı

otomatik gerdirmesi Kompresör fan kayışı otomatik gerdirmesi

Hidrolik devrede bir anormalliğin algılanması Hidrolik filtre tıkanma sensörü standart aksamdır

Hidrolik yağ filtresi tıkandığı zaman, monitörde bir uyarı mesajı belirerek değiştirilmesini ister. Bu sayede hidrolik sistemden kaynaklanabilecek arıza maliyetleri azaltılır.

Yüksek performanslı filtre malzemesi ve uzun ömürlü yağ kullanılmıştır.

Yağ ve filtre değişim aralığı uzatılmıştır.

Hidrolik yağ filtresi tıkanma uyarısı

Makina üzerinde bakım ve onarım çalışması yapmadan önce, teknisyen akü ayırma şalterini kapatarak aküyü devreden çıkartır.

Ayrıca, uzun süreli beklemelerde akünün boşalması önlenir. Kontrol kutusu arızalarına karşı, sistemde bir şalter kapama zamanı uyarı lambası bulunur.

Tozlu ortam için ön temizleyici

Diğer özellikler

Uzun ömürlü yağ ve filtre - Kolaylaştırılmış hidrolik yağ seviyesi kontrolü

- Elektrikli besleme pompası - Motor üfleme basıncı algılama Tozlu ortamlarda dahi büyük hava filtreli ön temizleyici sayesinde, hava filtresini temizleme sıklığı azalır.

Motor yağı & Motor Yağ filtresi

Hidrolik yağ Hidrolik yağ filtresi

her

500

^saatte

her

5000

^saatte

her

1000

^saatte

PC 500LC HİDROLİK EKSKAVATÖR

(12)

GÜVENLİK & KONFOR

Kauçuk

Silikon Yağı

Yay

Operatör konforu sağlanarak, güvenliğe ve üretim artışına katkıda bulunulur.

Geniş yeni tasarım kabin

Yeni tasarım geniş ve ferah kabinde arkaya yatırmalı koltuk bulunur.

Koltuk yüksekliği ve uzunlamasına eğimi çekmeli bir kol ile kolayca ayarlanır. Kol dayamayı konsol ile birlikte en rahat çalışma konumuna getirebilirsiniz. Koltuk, kafalığı ile birlikte daha da yatırılarak tamamen düz duruma getirilebilir.

Takım kullanmadan

ayarlanabilir kol dayamalar Kol dayama yüksekliği takım

kullanmadan seri ve kolay bir şekilde ayarlanabilir.

Basınçlandırılmış kabin

Kabinin basınçlandırılması dışarıdan toz girişini engeller ve kabinin temiz tutulmasını sağlar.

Kabinde düşük ses

Düşük ses seviyesi çalışma stresini azaltır. Çevreye yayılan ses de azalacağı için, çevrede çalışanların stresi de azalır.

Amortisörlü, düşük titreşimli kabin

Kabin bağlantısı ve rijit döşeme bir arada operatör koltuğunda titreşimin azaltılmasına katkı sağlarlar.

Süspansiyonlu koltuk

Ağırlık ayar fonksiyonlu süspansi- yonlu koltuk standart ekipman olarak takılmıştır. Uzun süreli çalışmalarda yorgunluğu azaltır.

Otomatik klima (A/C) Sıcaklığı soğuk ve sıcak ortamlarda otomatik olarak konforlu bir seviyede

ayarlar.

Stor güneşlik

Stor güneşlik kuvvetli güneş ışığını engeller. Günün her saatinde rahat çalışma sağlanır.

(13)

Kilit kolu otomatik kilit fonksiyonu

Hidrolik kilit kolu çözüldüğünde şayet iş ekipmanı kolu nötr pozisyonda değil ise, ekipman otomatik olarak durdurulur.

Otomatik durdurma durumu monitör ekranında görüntülenir.

Emniyet kemeri uyarı göstergesi

Tutamaklar kaza sonucu düşmeleri önler

Geniş, oluklu basamaklar Kilit kolu

Arka görüş izleme sistemi (Opsiyon)

Operatör makina- nın arkasını renkli bir monitörde izleme imkanına sahiptir.

İstem dışı hareketi önlemek için, hidrolik basıncı kilitler. Nötr start fonksiyonu makinanın yalnızca kilit pozisyonunda çalıştırılmasını sağlar.

Fan koruyucular

Fan çevresine koruyucular takılmıştır.

Pompa/motor odası ara bölmesi Pompa/motor odası ara bölmesi, olası bir hidrolik hortumun patlaması

durumunda hidrolik yağın motora sıçramasını önler.

- AUX

- 12 V güç kaynağı - Magazin bölmesi - Soğuk & sıcak kutusu - Bagaj bölmesi

Acil durumda motor kapama düğmesi

Acil durumlarda kullanmak üzere bir motor stop düğmesi ilave edilmiştir.

PC 500LC HİDROLİK EKSKAVATÖR

(14)

ICT & KOMTRAX

Anaçalışma düğmeleri

Klima çalıştırma düğmeleri

Fonksiyon düğmeleri

GENİŞ,, YÜKSEK ÇÖZÜNÜRLÜKLÜ LCD MONİTÖR

Geniş, çok lisanlı, yüksek çözünürlüklü LCD monitör

Geniş, kullanıcı dostu, yüksek çözünürlüklü LCD renkli monitör güvenli, hassas ve düzgün bir çalışma sağlar. Basit ve kolay çalıştırılır düğmeler ve fonksiyon tuşları çok fonksiyonlu çalışmaları kolaylaştırır.

Dünyanın farklı yerlerindeki operatörler düşünülerek, veriler 15 ayrı lisanda görüntülenebilir.

Göstergeler

Ana çalışma düğmeleri

1Oto yavaşlatıcı 2Çalışma modu seçicisi 3Yürüyüş seçicisi

4 Alarm iptal 5 Silecek

6Cam yıkama suyu 1

4 5 6

2 3

1 2 3

4 5

6

8 7

10 9

1 Oto yavaşlatıcı 2 Çalışma modu 3 Yürüyüş hızı 4 Motor suyu sıcaklık göstergesi 5 Hidrolik yağ sıcaklık göstergesi

6 Yakıt göstergesi 7 ECO gösterge 8 Yakıt tüketim göstergesi

9 Fonksiyon tuşları menüsü 10 Lisan seçimi

Verimli çalışmaya katkıda bulunur

Enerji tasarruflu çalışma için yapılması gerekenler ana ekranda görüntülenir. Operatör ECO kılavuzu menüsünü kullanarak çalışma kayıtlarını, ECO kılavuzu kayıtlarını, ortalama yakıt tüketim günlüklerini vb. görebilir.

Lisan seçimi kolaylaştırıldı ve yeni lisanlar ilave edildi.

Yeni ilave edilenlerle birlikte 15 lisan seçeneği mevcuttur.

Lisan seçimi önemli ölçüde kolaylaştırıldı.

Ekipman yönetimi izleme sistemi İzleme fonksiyonu

Kontrol kutusu motor yağ seviyesini, soğutucu sıvı sıcaklığını, akü şarjını, hava filtresi tıkanmasını, vb. izler.

Kontrol kutusu bir anormallik bulduğu takdirde onu LCD ekranda görüntüler.

Bakım fonksiyonu

Yağ ve filtreleri değiştirme süresi dolduğu zaman, monitör LCD ekran üzerinde bunu hatırlatır.

Arıza verileri hafıza fonksiyonu

Daha etkin arıza aramacılık için, monitör anormallikleri hafızaya alır.

ECO kılavuzu kayıtları

ECO kılavuzu ECO kılavuzu menüsü

Ortalama yakıt tüketim günlükleri

Çalışma kayıtları

(15)

Komatsu'nun uzaktan izleme ve yönetme teknolojisi ekipmanınız ve filonuz hakkında kapsamlı verileri kullanıcı dostu bir formatta sunar.

Ekipman yönetimi desteği

Enerji tasarruflu çalışmaya destek raporu KOMTRAX, verimli çalışmaya katkı yapmak için, yakıt tüketimi, yükleme ve rölanti süreleri gibi çalışma bilgilerini kullanarak, enerji tasarruflu çalışma raporu sunar.

Web uygulaması üzerinden, belirlenen makinalar hakkında hızlıca ana faktörlere dayanan bilgiler

toplamak için muhtelif arama parametreleri mevcuttur.

Dahası, KOMTRAX filonuz içerisindeki sorunlu makinaları bularak uygun bir arayüz üzerinden size gösterir.

Konumu

Çalışma statüsü

Raporun içeriği ve veriler makina modeline göre değişir.

Periyodik bakım Yukarıdaki görüntü bir hidrolik

ekskavatör raporu örneğidir.

Verimli çalışma için en uygun strateji

KOMTRAX tarafından parmağınızın ucuna kadar getirilmiş olan detaylı bilgiler makina parkınızı her an ve her yerde yönetmenizi sağlar. Günlük ve uzun vadeli stratejik kararlar almanıza yardımcı olacak verileri sağlar.

PC 500LC HİDROLİK EKSKAVATÖR

(16)

6.7 m SE bom

2.4 m SE arm 2.9 m SE arm

Büyük kapasiteli kova

Fotoğraf 2.4 m SE arm Stop valfi

Pilot filtre

Kırıcı için tıkanma sensörlü ilave filtre

is e rt lif t a H

Akümülatör

ÖZELLİKLER

Ataşman özelliği

SE Spek. (Opsiyon)

PC500LC-10M0'a kırıcı ve çene ataşmanı takılabilir. Kırıcı çalışması sırasında, monitör panelinde kırıcı moduna girilerek hidrolik debi ayarlanabilir.

Yeni SE bom ve büyük kapasiteli kovalar kullanılarak üretim arttırılır. Patlatılmış kaya gibi fazla miktarda gevşek malzeme yükleyerek kamyon yükleme verimliliğini en üst seviyeye yükseltir.

Maksimum malzeme yoğunluğu 1.8 t/m³

Maksimum malzeme yoğunluğu

3

Maksimum malzeme yoğunluğu 1.5 t/m³

Maksimum malzeme yoğunluğu 1.5 t/m

1.8 t/m ³

2.4 m SE arm için kova kapasitesi

2.9 m SE arm için kova kapasitesi

3.50 m ³

3.00 m ³

4.00 m ³

3.70 m ³

HD kova

GP kova

(17)

OPSİYONLAR

Kabin önü tam boy koruyucu

seviye 1 (ISO 10262) OPG üst koruyucu

seviye 2 (ISO 10262) Kabin önü tam boy koruyucu

seviye 2 (ISO 10262)

İlave ön aydınlatma

Yağmurluk İlave tutamak Çift tırnaklı pabuç

PC 500LC HİDROLİK EKSKAVATÖR

(18)

KOVA

Komatsu kovanın özelliği

Kova, kazı çalışmasını ve yakıt tüketimini önemli ölçüde etkiler. Komatsu geniş bir kova ürün gamına sahiptir ve uygulamanıza göre kova seçimini yapabilirsiniz. Bir seçenek olarak HENSLEY yapımı bir kovayı da seçebilirsiniz. Bu konuda distribütörünüze danışın.

Kovanın tam doldurulması ve penetrasyonu kolay olur Kovanın en derin kısmının kazı istikametine göre açısı mükemmel olur ve yan bıçağın yenilenmiş şekli ile penetrasyon direnci azalır.

Yeni Kova Şekli

Düşük direnç ile yüke rahat girme Penetrasyon için

keskin kenar

Kategori Yük / Aşınma / Toprak (Uygulama ) Görünüş

Hafif Hizmet

LD

Genel Maksat

GP

Ağır Hizmet

HD

Ekstra Ağır Hizmet

XHD

Kova Serisi

Kategori Șekil Kapasite (m³)

Genișlik (mm)

Ağırlık * (kg) Tırnak

Sayısı

Bom + Arm (m)

Tırnak Yan kanatlar Tipi

Yan Bıçaklar yok 6.7 + 2.4

SE Spek .

GP Geleneksel 4.00 1960 1825 2520 5 HP

HD Geleneksel 3.50 1910 1910 2720 5 HP

*Yan kanatlar ve yan bıçaklar ile : Maks yoğunluk 1.8 t/m³ : Maks yoğunluk 1.5 t/m³ : Kullanılamaz

Kategori ve Özellikler

Yükİşin çoğunda makina düşük güçte çalışıyor.

İşin ç

Darbe yükü yok.

Aşınma

Malzeme aşındırıcı değil.

. Toprak

Moloz, killi toprak ve kil.

.

YükMakina genelde orta, zaman zaman yüksek güçte çalışıyor.

Kova sınırlı şoklarla düzgün hareket ediyor. Kova toprağa kolayca nüfuz ediyor.

Aşınma

Malzeme hafif aşındırıcı. Bazı kumlar orta aşındırıcı olabilir.

Toprak

Genelde gevşek kum, çakıl ve ince kırılmış malzeme.

Yükİşin çoğunda makina yüksek güçte çalışıyor. Orta seviyede ancak sürekli şok yükü var.

Aşınma

Malzeme aşındırıcı. Kovada hafif çizilme işaretleri görülebilir.

Toprak

Kireç taşı, parçalanmış kaya, sıkışmış kum, çakıl ve kil karışımı.

Yükİşin çoğunda makina yüksek güçte, sık sık maksimumda çalışıyor.

Dinamik şok yükleri makinayı sallayacak sıklıkta.

Aşınma

Malzeme çok aşındırıcı. Derin çizilme işaretleri ve/veya malzemede deformasyon görülebilir.

Parçalanmamış kaya ve iri kaya parçası yığınları arasında çalışır.

Toprak

Granit, bazalt, kuvarz kum, sıkışmış ve yapışkan kil.

, Yan kanatlar

Yan Bıçaklar ile,

(19)

KOMATSU'DAN TAM DESTEK

Komatsu'dan tam destek

Filo tavsiyesi Bakım/onarım sözleşmeleri

Operatör eğitimi Ürün desteği

Orijinal yedek parça ve orijinal yağ

Makinanızı sürekli çalışır durumda tutmak ve işletme maliyetinizi azaltmak için, Komatsu distribütörü satın alma öncesi ve sonrasında muhtelif hizmetlerle yanınızdadır.

Yeni makinalar almayı veya mevcut makinalarınızı Komatsu ile değiştirmeyi düşündüğünüz zaman, Komatsu distribütörü projeniz üzerinde çalışarak ihtiyacınıza en uygun makina parkını belirler ve detaylı bir rapor ile size tavsiye eder.

Komatsu distribütörü, Komatsu tarafından geliştirilmiş olan programları uygulayarak, müşteriye yüksek kaliteli onarım, periyodik bakım ve bakım hizmetleri sunar.

• Koruyucu Bakım (PM) kliniği

• Yağ & Aşınma analiz programı

• Yürüyüş takımı kontrol hizmeti vb.

Komatsu distribütöründe makul bir ücret karşılığında önceden belirlenmiş süreleri kapsayan muhtelif bakım/

onarım sözleşmeleri mevcuttur. Müşteri makinasını gönül rahatlığı ile Komatsu distribütörünün kaliteli ekibine teslim edebilir.

Komatsu distribütörü mükemmel bir operatör eğitimi vererek makinanın güvenli ve verimli kullanılmasını ve faal durumda korunmasını sağlar.

Komatsu distribütörü orijinal yedek parça ve orijinal yağları en kısa sürede şantiyenize sevk eder. Orijinal Komatsu yağı Komatsu motoru ve Komatsu hidrolik sistemi için özel olarak geliştirilmiştir. Motorun ve hidrolik komponentlerin performansını arttırır, ömrünü uzatır.

PC 500LC HİDROLİK EKSKAVATÖR

(20)

TEKNİK ÖZELLİKLER

MOTOR AB Faz 3A emisyon değerlerini karşılar.

Model Komatsu SAA6D125E-5

Tipi Su soğutmalı, 4 zamanlı, direkt enjeksiyon Havalandırma Turboşarj, ara soğutucu, soğutulmuş EGR

Silindir sayısı 6

Çap/strok 125 mm/150 mm

Silindir hacmi 11.04 L

Beygirgücü

SAE J1995 Brüt 270 kW 362 HP

Nominal devir 1900 min-1

Radyatör soğutma için fan tahrik metodu Viskoz fan kavramalı, mekanik Regülatör Tüm devirlerde kontrol, elektronik

SOĞUTUCU SIVI VE YAĞ KAPASİTELERİ(DOLDURMA)

YÜRÜYÜŞ TAKIMI

Orta şasi X-Şasi

Palet şasisi Kutu-kesitli Palet yalıtımı Kapalı palet

Palet ayarlayıcı Hidrolik

Pabuç sayısı (Her bir taraf): 49 Taşıyıcı makara sayısı (her bir tarafta) 2 Yürüyüş makara sayısı (her bir tarafta) 8

Yakıt tankı 640 L

Soğutucu sıvı 45.0 L

Motor 37.0 L

Cerler (her bir taraf) 9.0 L

Kule şanzımanı 17.0 L

Hidrolik tank 279 L

HİDROLİK SİSTEM

Tipi HydrauMind (Hidrolik Akıllı Bilinç Yeni Tasarım) sistemi, yük algılama valfleri ve basınç dengeleme valfleri ile kapalımerkezli sistem

Seçilebilir çalışma modu sayısı 6

Ana pompa

Tipi Değişken kapasiteli pistonlu pompa

Pompa devreleri Bom, arm, kova, kule ve yürüyüş devresi

Maksimum debi 690 litre/dakika

Kontrol devresi beslemesi Kendinden azaltma valfi Hidrolik motorlar

Yürüyüş 2 x park frenli eksenel pistonlu motor

Kule dönüş 1 x kule tutma frenli eksenel pistonlu motor Tahliye valfi ayarı

Çalışma devreleri 37.3 MPa 380 kgf/cm² Yürüyüş devresi 37.3 MPa 380 kgf/cm²

Kule devresi 27.9 MPa 285 kgf/cm²

Pilot devre 3.2 MPa 33 kgf/cm²

Hidrolik silindirler (Silindir sayısı – çap x strok x rod çapı) :

Bom 2–170 mm x 1570 mm x 115 mm

ArmStd 1–185 mm x 1985 mm x 130 mm

SE 1–185 mm x 1800 mm x 130 mm

KovaStd 1–160 mm x 1450 mm x 115 mm

SE 1–185 mm x 1350 mm x 130 mm

YÜRÜYÜŞ VE FRENLER

Dönüş kontrolü Pedallı iki levye

Tahrik metodu Hidrostatik

Maksimum çeki gücü 329 kN 33550 kg

Çalışma eğimi %70, 35°

Maksimum yürüyüş hızı: Yüksek 5.5 km/s (Otomatik) Orta 4.2 km/s (Otomatik) Yavaş 3.0 km/s Servis freni/park freni Hidrolik kilitleme/mekanik diskli fren

ÇALIŞMA AĞIRLIĞI (YAKLAŞIK)

Çalışma ağırlığı tek-parça bom, arm, ISO 7451 yığma beko kova, öngörülen kapasitede yağlar, soğutma sıvısı, dolu yakıt tankı, operatör ve standart ekipman toplamıdır.

Maksimum Çalışma Ağırlığı: 52.000 kg

KULE DÖNÜŞ SİSTEMİ

Tahrik metodu Kule redüksiyonu Daire dişli yağlaması Servis freni Tutma freni/Kule kilidi Kule dönüş hızı

Hidrostatik Planet dişli Gres-banyolu Hidrolik kilitleme Mekanik diskli fren 9.1 devir/dakika

(21)

ÖLÇÜLER & ÇALIŞMA SINIRLARI

Model PC500LC-10M0 SE Spek.

Bom uzunluğu 6670 mm 6670 mm

Arm uzunluğu 2400 mm 2900 mm

A Toplam uzunluk 11945 mm 11855 mm

B Zeminde uzunluk (Tașıma) 8095 mm 7835 mm

C Toplam yükseklik (bomun tepesine )* 3980 mm 4220 mm

D Toplam genișlik 3580 mm

E Toplam yükseklik (kabin tepesine)* 3360 mm

F Toplam yükseklik (tutamak tepesine)* 3460 mm

G Yerden yükseklik, karșı-ağırlık 1385 mm

H Yerden yükseklik (minimum) 570 mm

I Kuyruk dönüș yarıçapı 3765 mm

J Zeminde palet uzunluğu 4350 mm

K Palet uzunluğu 5385 mm

L Palet eksen aralığı 2740 mm

M Palet genișliği 3340 mm

N Pabuç genișliği 600 mm

O Tırnak yüksekliği 37 mm

P Motor üst kapağına makina yüksekliği 3110 mm

Q Makina üst genișliği 3520 mm

R Mesafe, kule ekseninden arka uca 3725 mm

S Maksimum Kazma yüksekliği 10200 mm 10225 mm

T Maksimum Boșaltma yüksekliği 6675 mm 6750 mm

U Maksimum Kazma derinliği 6640 mm 7150 mm

V Maksimum Dikey duvar kazma derinliği 2495 mm 2725 mm

W Maksimum kazma derinliği 2440 mm kesme 6480 mm 7000 mm

X Maksimum kazma erișimi 10945 mm 11350 mm

Y Zemin seviyesinde maks. kazma erișimi 10720 mm 11135 mm

Z Minimum kule dönüș yarıçapı 4720 mm 4685 mm

SAE 1179 Değeri

Takviyeli güçte kova kazma kuvveti 304 kN

31000 kgf 304 kN

31000 kgf Takviyeli güçte kol koparma kuvveti 262 kN

26700 kgf 244 kN

24900 kgf

ISO 6015 Değeri

Takviyeli güçte kova kazma kuvveti 339 kN

34600 kgf 339 kN

34600 kgf Takviyeli güçte kol koparma kuvveti 273 kN

27800 kgf 251 kN

25600 kgf

* Tırnak yüksekliği dahil

A

R

M

L N

H

E

D Q

J K

O G

P F

B C

(m) 12(m) 11 10 9 8 7 6 5 4 3 2 10 -1 -2 -3 -4 -5 -6 -7 -8 -9

Z

T S I

U W V

G.L

Y X

13 12 11 10 9 8 7 6 5 4 3 2 1 02.44 3580 mm

3360 mm 3460 mm 1385 mm 570 mm 3765 mm 4350 mm 5385 mm 2740 mm 3340mm 600 mm 37 mm 3110 mm 3520 mm 3725 mm

PC 500LC HİDROLİK EKSKAVATÖR

(22)

KALDIRMA MODUNDA KALDIRMA KAPASİTESİ

B G.L.

A

C

PC500LC-10M0 SE Spek. Arm: 2400 mm Kovasız Pabuç: 600 mm üç tırnaklı A

B

MAX 9.0 m 7.5 m 6.0 m 4.5 m 3.0 m

Cf Cs Cf Cs Cf Cs Cf Cs Cf Cs Cf Cs

6.0 m *14320 kg 9530 kg *14670 kg 10620 kg *16590 kg 15110 kg

4.5 m 13130 kg 8380 kg *15360 kg 10290 kg *18400 kg 14340 kg

3.0 m 12320 kg 7810 kg 15780 kg 9890 kg *20200 kg 13560 kg

1.5 m 12160 kg 7660 kg 15410 kg 9570 kg *21190 kg 13000 kg

0 m 12620 kg 7910 kg 15210 kg 9390 kg *20990 kg 12750 kg

-1.5 m 13950 kg 8680 kg 15200 kg 9380 kg *19550 kg 12730 kg *24530 kg 19660 kg

-3.0 m *13310 kg 10440 kg *16490 kg 12960 kg *20530 kg 20000 kg *22950 kg *22950 kg

-4.5 m

B

MAX 9.0 m 7.5 m 6.0 m 4.5 m 3.0 m

6.0 m *14320 kg 9610 kg *14670 kg 10710 kg *16560 kg 15240 kg

4.5 m 13250 kg 8460 kg *15360 kg 10380 kg *18400 kg 14470 kg

3.0 m 12440 kg 7890 kg 15930 kg 9990 kg *20200 kg 13690 kg

1.5 m 12280 kg 7740 kg 15560 kg 9670 kg *21190 kg 13130 kg

0 m 12750 kg 7990 kg 15360 kg 9480 kg *20990 kg 12870 kg

-1.5 m *13960 kg 8770 kg *15300 kg 9480 kg *19550 kg 12860 kg *24530 kg 19850 kg

-4.5 m

B

MAX 9.0 m 7.5 m 6.0 m 4.5 m 3.0 m

6.0 m *14320 kg 9700 kg *14670 kg 10810 kg *16590 kg 15360 kg

4.5 m 13380 kg 8540 kg *15360 kg 10470 kg *18400 kg 14590 kg

3.0 m 12560 kg 7970 kg 16080 kg 10080 kg *20200 kg 13810 kg

1.5 m 12400 kg 7820 kg 15720 kg 9760 kg *21190 kg 13250 kg

0 m 12880 kg 8070 kg 15510 kg 9570 kg *20990 kg 13000 kg

-4.5 m

B

MAX 9.0 m 7.5 m 6.0 m 4.5 m 3.0 m

6.0 m *14320 kg 9780 kg *14670 kg 10900 kg *16590 kg 15480 kg

4.5 m 13510 kg 8620 kg *15360 kg 10560 kg *18400 kg 14710 kg

3.0 m 12680 kg 8040 kg *16190 kg 10170 kg *20200 kg 13930 kg

1.5 m 12520 kg 7890 kg 15870 kg 9850 kg *21190 kg 13370 kg

0 m 13000 kg 8150 kg 15660 kg 9660 kg *20990 kg 13120 kg

-3.0 m *13310 kg 10740 kg *16490 kg 13330 kg *20530 kg *20530 kg *22950 kg *22950 kg

-4.5 m

* Yük, devrilme yükünden ziyade hidrolik kapasite ile sınırlıdır. Değerler ISO standart No.10567'ye göredir. Yükler hidrolik kaldırma kapasitesinin %87'sini veya devrilme yükünün %75'ini geçemez.

Maksimum erişimde değer

Koşullar

:•6670 mm tek parça bom

•2400 mm arm

• Kovasız

PC500LC-10M0^{SE Spek.}

A: Kule ekseninden erişim B: Kova kanca yüksekliği C: Kaldırma kapasitesi Cf: Ön taraftan kaldırma Cs: Yan taraftan kaldırma

:

(23)

KALDIRMA MODUNDA KALDIRMA KAPASİTESİ

B G.L.

A

C

PC500LC-10M0 SE Spec. Arm: 2900 mm Kovasız Pabuç: 600 mm üç tırnaklı A

B

MAX 9.0 m 7.5 m 6.0 m 4.5 m 3.0 m

6.0 m *13210 kg 8720 kg *13810 kg 10660 kg *15530 kg 15250 kg

4.5 m 12130 kg 7720 kg *14650 kg 10270 kg *17410 kg 14430 kg *22870 kg 22390 kg 3.0 m 11410 kg 7210 kg 11840 kg 7470 kg *15610 kg 9830 kg *19380 kg 13570 kg

1.5 m 11240 kg 7050 kg 11630 kg 7280 kg 15300 kg 9450 kg *20690 kg 12910 kg

0 m 11600 kg 7230 kg 15020 kg 9210 kg *20900 kg 12550 kg *24620 kg 19170 kg

-3.0 m *13050 kg 9220 kg *13210 kg 9300 kg *17480 kg 12600 kg *22140 kg 19510 kg *26930 kg *26930 kg

-4.5 m *11780 kg *11780 kg *12460 kg *12460 kg *16350 kg *16350 kg

B

MAX 9.0 m 7.5 m 6.0 m 4.5 m 3.0 m

6.0 m *13210 kg 8800 kg *13810 kg 10750 kg *15530 kg 15370 kg

,-4.5 m *11780 kg *11780 kg *12460 kg *12460 kg *16350 kg *16350 kg

B

MAX 9.0 m 7.5 m 6.0 m 4.5 m 3.0 m

6.0 m *13210 kg 8880 kg *13810 kg 10840 kg *15530 kg 15490 kg

-4.5 m *11780 kg *11780 kg *12460 kg *12460 kg *16350 kg *16350 kg

B

MAX 9.0 m 7.5 m 6.0 m 4.5 m 3.0 m

6.0 m *13210 kg 8950 kg *13810 kg 10930 kg *15530 kg *15530 kg

4.5 m 12490 kg 7940 kg *14650 kg 10550 kg *17410 kg 14800 kg *22870 kg *22870 kg 3.0 m 11760 kg 7420 kg 12190 kg 7690 kg *15610 kg 10110 kg *19380 kg 13940 kg

-4.5 m *11780 kg *11780 kg *12460 kg *12460 kg *16350 kg *16350 kg

* Yük, devrilme yükünden ziyade hidrolik kapasite ile sınırlıdır. Değerler ISO standart No.10567'ye göredir. Yükler hidrolik kaldırma kapasitesinin %87'sini veya devrilme yükünün %75'ini geçemez.

Maksimum erişimde değer

Koşullar:

•6670 mm tek parça bom

•2900 mm arm

•Kovasız

PC500LC-10M0^{SE Spek.}

A: Kule ekseninden erişim B: Kova kanca yüksekliği C: Kaldırma kapasitesi Cf: Ön taraftan kaldırma Cs: Yan taraftan kaldırma

:

PC 500LC HİDROLİK EKSKAVATÖR

(24)

Ana Komponentlerin Ağırlıkları

Kalemler Bir makina için ağırlık (kg)

Bom 6.7 m 4410

(tesisat, pimler, Arm kova silindiri dahil)

(tesisat, pimler, kova silindiri dahil)

2.9 m 3000

2.4 m 2660

Kova bağlantı (parçasız)

4.0 m³ GP 2520

3.7 m³ GP 2390

3.5 m³ HD 2720

Arka-ağırlık 10740

Yürüyüş takımı LC 6560

Zincir (baklalı)

600 mm Üç Tırnaklı Pabuçlar 5240

600 mm Çift Tırnaklı Pabuçlar 5360

(25)

İSTEĞE BAĞLI EKİPMAN STANDART EKİPMAN MOTOR

• Ön hava temizleyici

• Otomatik motor ısıtma sistemi

• Biyodizel yakıt ile uyumlu

• Soğutucu sıvı filtresi

• Kuru tip hava filtresi, çift elemanlı

• Elektrikli besleme pompası

• Motor, Komatsu SAA6D125E-5

• Motor harareti önleme sistemi

• Fan kavraması

• Yakıt ön filtresi (Su separatörlu)

• Radyatör ve yağ soğutucu toz perdesi

ELEKTRİK SİSTEMİ

• Alternatör, 24 V/60 A kömürsüz

• Oto yavaşlatıcı

• Aküler, 2 X 12 V/140 Ah

• Akü ayırma şalteri çalışma lambalı

• Elektrikli korna

• Marş motoru, 24 V/11 kW

• Çalışma lambası

HİDROLİK SİSTEM

• Arm tutma valfi

• Bom tutma valfi

• Hidrolik yağ geri dönuş filtresi tıkanma sensörü

• Hat üstü filtresi

• Pilot filtre

• Güç takviye sistemi

• Basınç orantısal kontrollü (PPC) hidrolik kontrol sistemi

• Bom için iki mod ayarı

• Çalışma modu seçme sistemi

KORUYUCU VE KAPAKLAR

• Fan koruyucu

• Ağır hizmet tipi döner şasi alt koruyucusu

• Döner şasi kademe koruyucu

• Yürüyüş makara koruyucuları (Tam boy)

YÜRÜYÜŞ TAKIMI

• Hidrolik palet ayarlayıcılar (her iki tarafta)

• Palet şasisi alt koruyucusu

• Yürüyüş makarası 8 her bir tarafta

• Palet pabucu 600 mm üç tırnaklı

OPERATÖR ORTAMI

• Klima, buz çözücülü

• AUX radyo ile birlikte

• Geniş, çok lisanlı, yüksek çözünürlükte LCD monitör

• Kilit kolu

• Arka dikiz aynaları (sağ, sol, arka, yan taraf)

• Emniyet kemeri, sardırılabilir

• Süspansiyonlu koltuk

• Güneşlik

DİĞER EKİPMAN

• KOMTRAX

• Arka reflektör

• Kaydırmaz plakalar

• Yürüyüş alarmı

• Motor üfleme basınç uyarı sensörü

• Mazot çekme pompası

• İlave tutamak

• KOMVISION - Arka tam görüş kameraları (4 kamera)

ELEKTRİK SİSTEMİ

• Çalışma lambaları (1 karşı ağırlık üzerinde)

HİDROLİK SİSTEM

• Ataşman tesisatı

• Servis valfi (ilave)

KORUYUCU VE KAPAKLAR

• Cıvatalı üst koruyucu, OPG üst koruyucu

• Kabin ön koruyucusu Tam boy koruyucu, OPG

YÜRÜYÜŞ TAKIMI

• Pabuçlar, çift tırnaklı

—600 mm

• Pabuçlar, üç tırnaklı

—700 mm, 800 mm, 900 mm

OPERATÖR ORTAMI

• Kabin aksesuarları

— Yağmurluk

İŞ EKİPMANI

• Armlar

PC500LC-10M0 SE spek.

2400 mm SE arm komple 2900 mm SE arm komple

• Bomlar (Beko)

- PC500LC-10M0 SE spek 6670 mm SE bom komple

• Yağ numune alma portu (Motor &

hidrolik)

• Koruyucu Bakım (PM) servis konektörü

SERVİS EKİPMAN

PC 500LC HİDROLİK EKSKAVATÖR

(26)

(27)

PC 500LC HİDROLİK EKSKAVATÖR

(28)

www.komatsu.com.tr

Temsa İş Makinaları ürün ve hizmet özelliklerinde değişiklik yapma hakkını saklı tutar.

SAHAYA ÇIKIYOR MEYDAN OKUYOR!
