Motor Çalışma Teknik Özellikleri

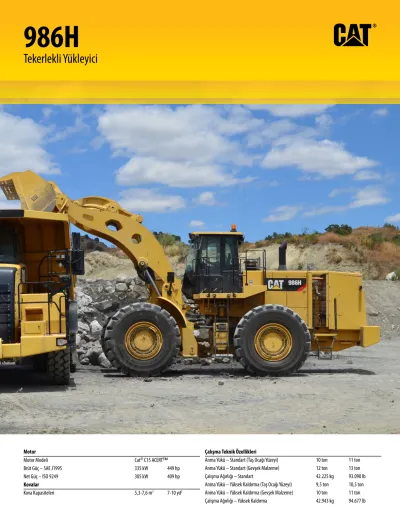

986H Tekerlekli Yükleyici
Entegre
dayanıklılık ile maliyet/ton oranını azaltın.
İçindekiler
Yapılar ... 4
Güç Aktarma Sistemi ... 7
Hidrolik Sistem ... 8
Operatör Kabini ... 11
Teknoloji Çözümleri ... 12
Güvenlik ... 13
Servis Kolaylığı ... 14
Müşteri Destek ... 14
Sürdürülebilirlik ... 15
Sistem Uyumluluğu Verimi ... 16
Entegre dayanıklılık için tasarlanan Cat Büyük Tekerlekli Yükleyiciler birden fazla ömür çevrimiyle
maksimum erişilebilirlik sağlar. Optimize edilmiş performansları ve sadeleştirilmiş servis kolaylığıyla
makinelerimiz daha düşük maliyet/ton oranıyla daha fazla malzemeyi verimli ve güvenli biçimde
taşımanızı sağlar.
Kaldırma Kolları
Maksimum çalışma süresi ve üretkenliğin anahtarı sahada kanıtlanmış kaldırma kollarımızdır.
• Z-çubuğu tasarımı kova kenarlarının ve çalışma alanının mükemmel biçimde
Yapılar
En zorlu koşullar için en iyi üretim.
Ön Bağlantı
Bağlantı pimi birleşme yerleri uzun ömür ve güvenilirlik sağlamak için isteğe bağlı otomatik yağlama sistemli gresli pim tasarımına sahiptir.
Sağlam Yapılar
Birden fazla ömür çevrimine ulaşan ve en zorlu yükleme koşullarına dayanan sağlam yapılar karlılığınızı artırır.
• Tam kutu kesiti arka çerçeve burulma şeklindeki sarsıntılara ve bükülme kuvvetlerine dayanır.
• Ağır hizmet direksiyon silindir bağlantıları yükleri çerçeveye verimli biçimde iletir.
• Dökme aks pivot bağlantı alanları yapısal bütünlüğü artırmak için gerilim yüklerini daha iyi dağıtır.
Cat Planet Güç Kaydırmalı Şanzıman
Başarıya giden yol madencilik uygulamaları için özel olarak tasarlanan, sınıfının en iyisi olan şanzımandan geçer.
• Entegre elektronik kumanda aracılığıyla düzenli, yumuşak vites değiştirme ve verim sağlanır.
• Sıcak işlenmiş dişliler ve şaftlar parça ömrünü uzatır ve güvenilirliği en üst düzeye çıkarır.
• Dört ileri ve üç geri vites uygulamanıza uyum sağlar.
Cat C15 Acert Motor
986H’nin kalbinde yer alan dayanıklılık ve verimin kaynağı Cat C15 Acert motordur. Bu 6 silindirli turboşarjlı motor optimum performansa sahiptir.
• Mekanik Olarak Devreye Giren Elektronik Ünite Enjeksiyonu (MEUI™) tüm motor çalışma aralığında enjeksiyon basıncını kontrol eder. Bu tasarım, C15’e enjeksiyon zamanlaması, süresi ve basıncı üzerinde eksiksiz kontrol sağlar.
• Güvenilirliği kanıtlanmış Cat parçalarıyla daha uzun motor ömrü.
• Gelişmiş Dizel Motor Yönetimi (ADEM™) A4 elektronik kontrol modülü
performansı optimize etmek ve motorun hızlı tepki vermesini sağlamak
için yakıt tüketimini yönetir.
Şanzıman Nötrleyici Pedal
• Servis frenleri uygulanırken şanzımanı nötrleyerek servis freni ömrünü uzatır.
• Kamyon yükleme sırasında makine sabitken ekipman sistemine tam güç verir.
2 Nötrleme için Ayar Noktası – Servis freni basınç modülasyonu başlangıcı
3 Tam Pedal Hareketi – Maksimum fren basıncı
Güç Aktarma Sistemi
Daha fazla güç ve kontrol ile malzemeleri daha verimli bir şekilde taşıyın.
Yüke Duyarlı Hidrolik Sistem
Yüke Duyarlı Hidrolik Sistem ile verimi artırın. Yüke duyarlı hidrolik sistem, hidrolik sıvı akışını ekipman ve direksiyon sisteminde yalnızca gerektiğinde yönlendirerek performansı en üst düzeye çıkarır.
• Daha az yakıt tüketimi.
• Daha düşük sistem ısısıyla sürekli performans ve verimlik sağlar.
Hidrolik Sistem
Daha fazla malzeme taşımanızı ve daha fazla iş yapmanızı
sağlayarak üretkenliği arttırır.
Basit, Sezgisel Operatör Arayüzü
Kullanımı kolay operatör arayüzümüz sayesinde operatörler vakit kaybetmeden üretken biçimde çalışmaya başlayabilir.
• Rahat, yazılım kilitli ekipman kontrolleri.
• Daha az çaba gerektiren, hızlı tepki veren direksiyon.
• Kullanımı kolay olan kabin içi programlanabilir kaldırma otomatiği, operatörün bağlantı konumlarını önceden ayarlamasını ve daha hızlı çevrim sürelerine ulaşmasını sağlar.
3. Valf Hidrolik Kontrolü
• Özel amaçlı ataşman kontrolü özelliğiyle çok yönlülük sağlar.
Filtreleme Sistemi
Gelişmiş filtreleme sistemimizle hidrolik sisteminizin performansını ve güvenilirliğini artırın.
• Ekipman pompa karter tahliye filtreleri.
• Ekipman sistem filtresi.
• Direksiyon pompa karter tahliye filtreleri.
• Güç aktarma sistemi yağ filtresi.
Müşterilerimizden ilham alan kabin özellikleri sayesinde operatörleriniz daha verimli ve konforlu biçimde çalışabilir.
Giriş ve Çıkış
Yeni tasarlanan bu ergonomik özelliklerle kabine kolay ve güvenli giriş-çıkış sağlayın.
• Baskı damgalı basamak plakaları ayakların kaymamasını sağlar.
• Ferah kabin rahat giriş ve çıkış için geniş alan sağlar.
• Açılı erişim basamağı.
Cat Comfort Serisi III Koltuk
Cat Comfort Serisi III koltukla konfor seviyesini artırın ve operatör yorgunluğunu azaltın.
• Yüksek arkalık tasarımı ve ekstra kalın, kıvrımlı yastıklar.
• Havalı süspansiyon sistemi.
• Altı yöne doğru ayarlama için kolay ulaşılır koltuk kolları ve kumandaları.
• Koltuğa takılan ve koltukla birlikte hareket eden ekipman bölmesi.
• Soğuk hava uygulamaları için isteğe bağlı ısıtmalı koltuk.
Çevre
Düzenli, rahat kabinimizin ortamı operatörünüzün üretkenliğini artırır.
• Otomatik sıcaklık kumandalarıyla istediğiniz kabin sıcaklığını koruyun.
• Basınçlı kabin ve filtreli havalandırma.
Operatör Kabini
Sınıfında en iyi operatör konforu ve ergonomi.
Teknoloji Çözümleri
Entegre Elektronik Sistemlerle üretkenliğinizi artırın.
İsteğe Bağlı Arka Görüş Kamerası
Cat Çalışma Alanı Görüş Sistemi (WAVS) arka görüş kamerası aracılığıyla iş sahasında görüşü artırır.
Makinenin arkasına takılan kamera kabinin sağ ön köşesinde bulunan ve operatörlerin görüş alanında olan monitör ekranına giriş sağlar.
Cat İzleme Sistemi
Bu sistemde vites seçimi ve zemin hızı için dijital değer göstergelerinin yanı sıra şunlar için gösterge ekranları bulunur:
• Yağ deposu seviyesi.
• Motor ve direksiyon yağ basınçları.
• Motor soğutucu sıvı sıcaklığı.
• Tork konvertörü ve hidrolik yağ sıcaklığı.
• Motor emme havası sıcaklığı.
Hem operatör hem de iş sahanızda çalışanlar için güvenli bir çalışma ortamı sağlamak amacıyla ürünlerimizi sürekli olarak geliştiriyoruz.
Makine Erişimi
• Servis alanlarında kaymayan yüzeyli geçitler bulunmaktadır.
• Cam temizleme platformları operatör için güvenli ve rahat erişim sağlar.
• Zemin seviyesinde veya platformla erişilebilen servis alanlarında daima üç temas noktasını koruyun.
• Açılı erişim basamağı ve stratejik olarak yerleştirilmiş tutma kolları operatör için güvenli erişim ve çıkış sağlar.
Operatör Ortamı
• Düşük iç ses seviyeleri.
• Kabine monte LED uyarı ışıldağı.
• İsteğe bağlı ısıtmalı koltuk.
• İsteğe bağlı HID ışıkları çalışma alanında mükemmel görüş sağlar.
• Tam Devre Koruma Yapısı (ROPS) kabin tasarımına entegredir.
Güvenlik
Güvenliğiniz önceliğimizdir.
Servis Kolaylığı
Servis sürenizi kısaltarak daha fazla çalışma süresi sağlar.
Müşteri Destek
Cat temsilcileriniz maden makinelerinin üretkenliğinin nasıl korunacağını çok iyi bilir.
986H’nin arıza sürenizi azaltacak tasarım özelliklerine sahip olmasını sağlayarak başarıya ulaşmanıza yardımcı olabiliriz.
• Sıvılar ve filtrelerde daha uzun servis aralıkları.
• Zemin seviyesinde veya platform üzerinde erişim ve gruplandırılmış servis noktaları ile güvenli ve rahat servis olanağı sunar.
• Bağlantı pimi birleşme yerlerine gres enjeksiyonu için zemin seviyesinde merkezi gres noktaları.
• Güç aktarma sistemi parçaları için merkezi uzak basınç tapaları.
• Acil durumda motor kapatma anahtarı, akü bağlantı kesme anahtarı ve devre kesicili zemin seviyesinde elektrik servis merkezi.
Efsanevi Cat Temsilcisi Desteği
Değerli bir ortak olan Cat temsilciniz, ihtiyacınız olduğunda hep yanınızdadır.
• Önleyici bakım programları ve garantili bakım sözleşmeleri sunar.
• Sınıfının en iyisi parça bulunabilirliği sağlar.
Çevreyi Koruma
986H’nin özellikleri çevresel sorumluluk gözetilerek tasarlanmış ve geliştirilmiştir.
• Rölantideyken Motor Kapatma özelliği gereksiz rölantiyi ortadan kaldırarak yakıt tasarrufu yapmanıza yardımcı olabilir.
• Bakım gerektirmeyen veya daha az bakım gerektiren akülerimizle çevreye yönelik atık miktarını azaltın.
• Caterpillar makine ömrünün en üst düzeye çıkarılmasına yardımcı olmak amacıyla Yeniden Üretim ve Onaylı Revizyon programları gibi bir dizi sürdürülebilir seçenek sunar. Bu programlarda ikinci el ya da yeniden üretilmiş parçalar yüzde 40 – 70 arasında maliyet tasarrufu sağlayarak hem işletme maliyetini azaltır hem de çevrenin korunmasına yardımcı olur.
• Caterpillar geriye dönük paketler sunarak eski makinelere yeni özellikler kazandırır ve kaynaklarınızı en üst düzeyde kullanmanızı sağlar. Bu geriye dönük kitler, Cat Onaylı Revizyon programında revizyon sürecinin bir parçasını oluşturur.
Sürdürülebilirlik
Çevrenin koruyucuları.
Sistem Uyumluluğu Verimi
Verimli bir yükleme/taşıma sistemi için mükemmel uyum gerekir.
735B 740B 770G 772G 773E/773G
Standart Kaldırma 3 4 4
Yüksek Kaldırma 5 6
Verimli Kombinasyon
Minimum yükleme süresinde kamyona tam yük yükleyen verimli bir yükleme/taşıma sistemi için mükemmel uyumluluk gerekir. Cat belden kırmalı kamyonlar ve arazi kamyonlarıyla uyumlu olan Cat tekerlekli yükleyiciler, en düşük işletme maliyeti/ton oranıyla taşınan malzeme hacmini en üst düzeye çıkarır.
Standart bağlantıyla donatılmış olan 986H 770G (38,6 ton/42,6 ton) için ideal dört geçişli seçenektir. Yüksek kaldırma bağlantısıyla donatılmış olan 986H, 772G’yi
(47,7 ton/52 ton) 5 geçişte ve 773E veya 773G’yi (56 ton/61,7 ton) 6 geçişte yükleyebilir.
Performans Serisi Kovalar
Malzeme tutuşunu en üst düzeye çıkarıp kazı yapma süresini azaltan optimize edilmiş profilli Performans Serisi Kovalar, üretkenlikte ve yakıt veriminde önemli artış sağlar. Tüm 986H kovalar Performans Serisi tasarımıyla üretilmiştir.
Kaya Kovası
Uygulamalar: Sıkıştırılmış çukur malzemelerini önden yükleme.
Genel Amaçlı Kova
Uygulamalar: Gevşek, istiflenmiş malzemeleri yükleme.
Hızlı Kaplin
İsteğe bağlı hızlı kaplin, operatörün farklı çalışma aletleri arasında hızla geçiş yapmasına imkan tanıyarak 986H’nin çok yönlü olmasını sağlar.
GET Seçenekleri
Çeşitli GET seçenekleriyle 986H’nizi uygulamanız için özelleştirebilirsiniz, örneğin:
• Yan koruyucular.
• Genel hizmet ve nüfuz uçları.
• Standart ve yarım ok şekilli segmanlar.
Zemin Kavrama Aletleri (GET, Ground Engaging Tools) ile yükleyicinizin üretkenliğini artırın ve kova yatırımınızı koruyun. Bilgi sahibi Cat temsilciniz size en uygun GET’i bulmak amacıyla uygulamanızı ve ihtiyaçlarınızı anlamak için sizinle birlikte çalışır. Tam Cat GET listesi için lütfen
www.cat.com adresini ziyaret edin.Kova Zemin Kavrama Aletleri
Yatırımınızı koruyun.
986H Tekerlekli Yükleyici Teknik Özellikleri
Motor
Motor Modeli Cat C15 ACERT
Emisyonlar Tier 2, Tier 3 eşdeğeri
Anma Hızı 1.800 dev/dak.
Anma Hızında SAE J1995 335 kW 449 hp
Anma Hızında ISO 14396 329 kW 441 hp
AET 80/1269 305 kW 409 hp
Anma Hızında ISO 9249
(standart ortam fanını varsayar) 305 kW 409 hp Anma Hızında SAE 1349
(standart ortam fanını varsayar) 305 kW 409 hp
İç çap 137 mm 5,4 inç
Strok 171,5 mm 6,75 inç
Hacim 15,2 L 927 inç3
1.200 dev/dak.’da Maksimum Tork 2.320 N•m 1.711 lb ft
Tork Artışı %37
Çalışma Teknik Özellikleri
Çalışma Ağırlığı 42.225 kg 93.090 lb
Anma Yükü – Standart
(Taş Ocağı Yüzeyi) 10 ton 11 ton
Anma Yükü – Standart
(Gevşek Malzeme) 12 ton 13 ton
Anma Yükü – Yüksek Kaldırma
(Taş Ocağı Yüzeyi) 9,5 ton 10,5 ton
Anma Yükü – Yüksek Kaldırma
(Gevşek Malzeme) 10 ton 11 ton
Kova Kapasite Aralığı 5,3-7,6 m3 7-10 yd3 Cat Kamyon Uyumluluğu – Standart 770
Cat Kamyon Uyumluluğu –
Yüksek Kaldırma 772
Şanzıman
Şanzıman Tipi Cat planet güç kaydırma
İleri 1 7,3 km/saat 5 mil/saat
İleri 2 12,2 km/saat 8 mil/saat
Doğrudan Tahrik – İleri 2 12,7 km/saat 8 mil/saat Doğrudan Tahrik – İleri 3 22 km/saat 14 mil/saat Doğrudan Tahrik – İleri 4 39 km/saat 24 mil/saat
Geri 1 7,6 km/saat 5 mil/saat
Geri 2 13,6 km/saat 8 mil/saat
Doğrudan Tahrik – Geri 2 14,1 km/saat 9 mil/saat Doğrudan Tahrik – Geri 3 25 km/saat 16 mil/saat
• Seyir hızları R35/65-33 tekerlekleri baz alır.
Hidrolik Sistem – Kaldırma/Yatırma
Kaldırma/Yatırma Sistemi – Devre Yüke Duyarlılık Kaldırma/Yatırma Sistemi Pompaları 2 × 110 cc değişken
deplasman
2.165 dev/dak.’da Maksimum Akış 470 L/dak. 123 gal/dak.
Düşürme Valfi Ayarı – Kaldırma/Yatırma 27.900 kPa 4.050 psi Kaldırma Silindiri – Delik 190 mm 7,5 inç Kaldırma Silindiri – Strok 1.138 mm 45 inç Yatırma Silindiri – Delik 170 mm 6,7 inç Yatırma Silindiri – Strok 722 mm 28,4 inç
Hidrolik Çevrim Süresi
Geri uzatma 4,5 Saniye
Kaldırma 8,5 Saniye
Boşaltma 3 Saniye
İndirme 4,9 Saniye
İndirme ve Serbest Bırakma 4,3 Saniye Toplam Hidrolik Çevrim Süresi 15,8 Saniye
Servis Dolum Kapasiteleri
Yakıt Deposu 600 L 159 gal
Soğutma Sistemleri 90 L 24 gal
Karter 34 L 9 gal
Şanzıman 75 L 20 gal
Aks Yağı 356 L 94 gal
Diferansiyeller ve Nihai Tahrikler – Ön 186 L 49 gal Diferansiyeller ve Nihai Tahrikler – Arka 170 L 45 gal Hidrolik Sistem, Fabrikada Doldurma 330 L 87 gal Hidrolik Sistem (yalnızca depo) 125 L 33 gal
Kovalar
Kova Kapasiteleri 5,3-7,6 m3 7-10 yd3
Akslar
Ön Sabit
Arka Muylu
Salınım Açısı ±12,5°
Frenler
Frenler SAE J1473 OCT90,
ISO 3450:1992
Hidrolik Sistem – Direksiyon
Direksiyon Sistemi – Devre Yüke Duyarlılık
Direksiyon Sistemi – Pompa Piston, değişken deplasman 2.284 dev/dak.’da Maksimum Akış 200 L/dak. 52 gal/dak.
Direksiyon Kesme Basıncı 27.600 kPa 4.000 psi Toplam Direksiyon Açısı 70 derece
986H Tekerlekli Yükleyici Teknik Özellikleri
986H Tekerlekli Yükleyici Teknik Özellikleri
Boyutlar
Tüm boyutlar yaklaşıktır.
Standart Kaldırma Bağlantısı Yüksek Kaldırma Bağlantısı
1 Zeminden ROPS’nin Üst Kısmına 4.110 mm 13,5 ft 4.110 mm 13,5 ft
2 Zeminden Egzoz Bacalarının Üst Kısmına 3.940 mm 12,9 ft 3.940 mm 12,9 ft
3 Zeminden Kaputun Üst Kısmına 2.991 mm 9,8 ft 2.991 mm 9,8 ft
4 Zeminden Arka Aksın Merkezine 978 mm 3,2 ft 978 mm 3,2 ft
5 Zeminden Yakıt Deposu Açıklığına 691 mm 2,3 ft 691 mm 2,3 ft
6 Zeminden Alt Mafsal Açıklığına 459 mm 1,5 ft 459 mm 1,5 ft
7 Maksimum Kaldırmada Uzanma 2.022 mm 6,6 ft 1.904 mm 6,2 ft
8 Maksimum Kaldırmada Açıklık 3.234 mm 10,6 ft 3.738 mm 12,3 ft
9 Maksimum Kaldırmada B Pimi Yüksekliği 4.912 mm 16,1 ft 5.371 mm 17,6 ft
10 Kova Kaldırıldığında Maksimum Genel Yükseklik 6.671 mm 21,9 ft 7.067 mm 23,2 ft
11 Arka Aks Merkez Hattından Tampona 3.132 mm 10,3 ft 3.132 mm 10,3 ft
12 Tekerlek Zemini 3.810 mm 12,5 ft 3.810 mm 12,5 ft
13 Maksimum Genel Uzunluk 10.907 mm 35,8 ft 11.290 mm 37,0 ft
14 Ön Aks Merkez Hattından Kova Ucuna 3.987 mm 13,1 ft 4.370 mm 14,3 ft
Kova Kapasitesi/Malzeme Yoğunluğu Seçim Kılavuzu
Kaya Kovaları – Standart Kaldırma – 10 ton (11 ton) Anma Yükü
Malzeme Yoğunluğu Kova Hacmi
kg/m3 lb/yd3 ton/m3 ton/yd3 m3 yd3
1.632-1.795 2.750-3.025 1,63-1,80 1,38-1,51 6,1 8,0
1.740-1.914 2.933-3.227 1,74-1,91 1,46-1,61 5,7 7,5
1.865-2.051 3.143-3.457 1,86-2,05 1,57-1,73 5,4 7,0
Kaya Kovaları – Yüksek Kaldırma – 9,5 ton (10,5 ton) Anma Yükü
Malzeme Yoğunluğu Kova Hacmi
kg/m3 lb/yd3 ton/m3 ton/yd3 m3 yd3
1.553-1.708 2.618-2.879 1,55-1,71 1,31-1,44 6,1 8,0
1.659-1.822 2.796-3.072 1,66-1,82 1,39-1,54 5,7 7,5
1.775-1.952 2.992-3.291 1,78-1,95 1,50-1,65 5,4 7,0
Genel Amaçlı Kovalar – Standart Kaldırma – 12 ton (13 ton) Anma Yükü
Malzeme Yoğunluğu Kova Hacmi
kg/m3 lb/yd3 ton/m3 ton/yd3 m3 yd3
1.579-1.737 2.600-2.860 1,57-1,73 1,30-1,43 7,6 10,0
1.739-1.913 2.889-3.177 1,73-1,91 1,44-1,59 6,9 9,0
1.967-2.164 3.250-3.575 1,96-2,16 1,63-1,79 6,1 8,0
Genel Amaçlı Kovalar – Yüksek Kaldırma – 10 ton (11 ton) Anma Yükü
Malzeme Yoğunluğu Kova Hacmi
kg/m3 lb/yd3 ton/m3 ton/yd3 m3 yd3
1.316-1.447 2.200-2.420 1,31-1,44 1,10-1,21 7,6 10,0
1.449-1.594 2.444-2.689 1,45-1,59 1,22-1,34 6,9 9,0
1.639-1.803 2.750-3.025 1,63-1,80 1,38-1,51 6,1 8,0
Not: Anma Yükü yükleyicinin taşımak için tasarlandığı; kova ağırlığı, GET ve aşınmaya dayanıklı malzeme hariç kovadaki malzeme ağırlığıdır.
Anma Yükleri Caterpillar %110’a izin verse de %100’de yayınlanır. Bu değerler kütle cinsinden verilmiştir. Çeşitli malzemelerin gevşek yoğunluk ağırlıkları çok çeşitli olduğu için dikkate alınmamıştır.
986H Tekerlekli Yükleyici Teknik Özellikleri
986H Tekerlekli Yükleyici Teknik Özellikleri
Çalışma Teknik Değerleri – Standart Kaldırma
Tekerlekler: 35/65-33 Parça Numarası: 359-4566
Kova Tipi Kaya HD Kaya
Zemin Kavrama Aletleri Tırnaklar ve
Segmanlar Tırnaklar ve
Segmanlar
Kesici Kenar Tipi Kürek Kürek
Kova Parça No. 369-2020 369-2030 369-2040 436-8300
Vurma Kapasitesi m3 4,4 4,8 5,1 4,4
yd3 5,8 6,2 6,7 5,8
Yığılı Kapasite (anma) m3 5,4 5,7 6,1 5,4
yd3 7,0 7,5 8,0 7,0
Genişlik mm 3.772 3.772 3.772 3.840
ft 12,4 12,4 12,4 12,6
Tam Kaldırma ve 45° Tahliyede Boşaltma Açıklığı (kenar) mm 3.420 3.374 3.328 3.280
ft 11,2 11,1 10,9 10,8
Tam Kaldırma ve 45° Tahliyede Boşaltma Açıklığı (tırnaklarla birlikte) mm 3.280 3.234 3.188 3.051
ft 10,8 10,6 10,5 10,0
Kaldırma ve 45° Tahliyede Uzanma (kenar) mm 1.858 1.904 1.950 1.774
ft 6,1 6,2 6,4 5,8
Kaldırma ve 45° Tahliyede Uzanma (tırnaklarla birlikte) mm 1.976 2.022 2.068 1.931
ft 6,5 6,6 6,8 6,3
Kaldırma Kolları Yatayken ve Kova Seviyesinde Uzanma mm 3.657 3.722 3.787 3.827
ft 12,0 12,2 12,4 12,6
Kazı Derinliği mm 160 160 160 149
inç 6,3 6,3 6,3 0,5
Genel Uzunluk mm 10.842 10.907 10.972 11.003
ft 35,6 35,8 36,0 36,1
Kova Tam Kaldırıldığında Genel Yükseklik mm 6.609 6.671 6.734 6.609
ft 21,7 21,9 22,1 21,7
Yükleyici Açıklığı Dönüş Yarıçapı (tırnaklarla birlikte SAE taşıma) mm 17.215 17.248 17.281 17.475
ft 56,5 56,6 56,7 57,3
Tam Boşaltma Açısı der -50,2 -50,2 -50,2 -50,2
Statik Devirme Yükü, Düz (tekerlek ezilmesi olmadan) kg 29.147 28.969 28.791 27.906
lb 64.259 63.866 63.472 61.522
Statik Devirme Yükü, Düz (tekerlek ezilmesiyle) kg 27.698 27.509 27.319 26.476
lb 61.064 60.647 60.228 58.370
Statik Devirme Yükü – Tam Dönüş (artiküle 35°) (tekerlek ezilmesi olmadan) kg 25.845 25.673 25.501 24.599
lb 56.979 56.600 56.220 54.231
Statik Devirme Yükü – Tam Dönüş (artiküle 35°) (tekerlek ezilmesiyle) kg 23.846 23.661 23.476 22.622
lb 52.571 52.164 51.756 49.873
Koparma Kuvveti kN 356 341 328 335
lb-f 79.945 76.722 73.722 75.311
Çalışma Ağırlığı kg 42.011 42.118 42.225 43.119
lb 92.618 92.855 93.090 95.061
SAE Taşımada Ağırlık Dağıtımı (yüksüz) – Ön kg 20.493 20.689 20.885 22.443
lb 45.178 45.612 46.044 49.478
SAE Taşımada Ağırlık Dağıtımı (yüksüz) – Arka kg 21.518 21.429 21.340 20.676
lb 47.439 47.242 47.046 45.583
Çalışma Teknik Değerleri – Standart Kaldırma
Tekerlekler: 35/65-33 Parça Numarası: 359-4566
Kova Tipi Genel Amaçlı Kömür
Zemin Kavrama Aletleri Segmanlar Segmanlar
Kesici Kenar Tipi Düz Düz
Kova Parça No. 436-8310 436-8320 436-8330 436-8340
Vurma Kapasitesi m3 5,2 5,9 6,6 9,0
yd3 6,8 7,6 8,6 11,8
Yığılı Kapasite (anma) m3 6,1 6,9 7,7 10,3
yd3 8,0 9,0 10,0 13,5
Genişlik mm 3.687 3.687 3.687 3.729
ft 12,1 12,1 12,1 12,2
Tam Kaldırma ve 45° Tahliyede Boşaltma Açıklığı (kenar) mm 3.481 3.385 3.292 3.164
ft 11,4 11,1 10,8 10,4
Tam Kaldırma ve 45° Tahliyede Boşaltma Açıklığı (tırnaklarla birlikte) mm — — — —
ft — — — —
Kaldırma ve 45° Tahliyede Uzanma (kenar) mm 1.616 1.696 1.773 1.857
ft 5,3 5,6 5,8 6,1
Kaldırma ve 45° Tahliyede Uzanma (tırnaklarla birlikte) mm — — — —
ft — — — —
Kaldırma Kolları Yatayken ve Kova Seviyesinde Uzanma mm 3.294 3.419 3.540 3.692
ft 10,8 11,2 11,6 12,1
Kazı Derinliği mm 143 143 143 160
inç 0,5 0,5 0,5 0,5
Genel Uzunluk mm 10.465 10.590 10.711 10.877
ft 34,3 34,7 35,1 35,7
Kova Tam Kaldırıldığında Genel Yükseklik mm 6.844 6.965 7.063 7.394
ft 22,5 22,9 23,2 24,3
Yükleyici Açıklığı Dönüş Yarıçapı (tırnaklarla birlikte SAE taşıma) mm 17.273 17.336 17.398 17.542
ft 56,7 56,9 57,1 57,6
Tam Boşaltma Açısı der -50,2 -50,2 -50,2 -50,2
Statik Devirme Yükü, Düz (tekerlek ezilmesi olmadan) kg 29.367 29.010 28.661 28.343
lb 64.743 63.956 63.187 62.486
Statik Devirme Yükü, Düz (tekerlek ezilmesiyle) kg 27.886 27.516 27.143 26.694
lb 61.478 60.662 59.840 58.850
Statik Devirme Yükü – Tam Dönüş (artiküle 35°) (tekerlek ezilmesi olmadan) kg 26.061 25.717 25.381 25.044
lb 57.455 56.696 55.955 55.213
Statik Devirme Yükü – Tam Dönüş (artiküle 35°) (tekerlek ezilmesiyle) kg 24.025 23.664 23.303 22.810
lb 52.966 52.170 51.374 50.287
Koparma Kuvveti kN 400 367 340 307
lb-f 89.924 82.505 76.435 69.016
Çalışma Ağırlığı kg 41.953 42.165 42.371 42.894
lb 92.490 92.958 93.412 94.565
SAE Taşımada Ağırlık Dağıtımı (yüksüz) – Ön kg 20.298 20.682 21.056 21.991
lb 44.749 45.596 46.420 48.482
SAE Taşımada Ağırlık Dağıtımı (yüksüz) – Arka kg 21.655 21.483 21.315 20.902
lb 47.741 47.362 46.991 46.081
SAE Taşımada Ağırlık Dağıtımı (yüklü) – Ön kg 36.919 37.370 37.811 37.448
lb 81.392 82.387 83.359 82.559
SAE Taşımada Ağırlık Dağıtımı (yüklü) – Arka kg 15.034 14.795 14.560 14.518
986H Tekerlekli Yükleyici Teknik Özellikleri
986H Tekerlekli Yükleyici Teknik Özellikleri
Çalışma Teknik Değerleri – Yüksek Kaldırma
Tekerlekler: 35/65-33 Parça Numarası: 359-4566
Kova Tipi Kaya HD Kaya
Zemin Kavrama Aletleri Tırnaklar ve
Segmanlar Tırnaklar ve
Segmanlar
Kesici Kenar Tipi Kürek Kürek
Kova Parça No. 369-2020 369-2030 369-2040 436-8300
Vurma Kapasitesi m3 4,4 4,8 5,1 4,4
yd3 5,8 6,2 6,7 5,8
Yığılı Kapasite (anma) m3 5,4 5,7 6,1 5,4
yd3 7,0 7,5 8,0 7,0
Genişlik mm 3.772 3.772 3.772 3.840
ft 12,4 12,4 12,4 12,6
Tam Kaldırma ve 45° Tahliyede Boşaltma Açıklığı (kenar) mm 3.879 3.833 3.787 3.833
ft 12,7 12,6 12,4 12,6
Tam Kaldırma ve 45° Tahliyede Boşaltma Açıklığı (tırnaklarla birlikte) mm 3.738 3.693 3.647 3.618
ft 12,3 12,1 12,0 11,9
Kaldırma ve 45° Tahliyede Uzanma (kenar) mm 1.798 1.840 1.882 1.992
ft 5,9 6,0 6,2 6,5
Kaldırma ve 45° Tahliyede Uzanma (tırnaklarla birlikte) mm 1.904 1.946 1.988 2.169
ft 6,2 6,4 6,5 7,1
Kaldırma Kolları Yatayken ve Kova Seviyesinde Uzanma mm 4.021 4.086 4.151 4.191
ft 13,2 13,4 13,6 13,7
Kazı Derinliği mm 208 208 208 197
inç 8,2 8,2 8,2 0,6
Genel Uzunluk mm 11.290 11.355 11.420 11.453
ft 37,0 37,3 37,5 37,6
Kova Tam Kaldırıldığında Genel Yükseklik mm 7.067 7.130 7.193 7.067
ft 23,2 23,4 23,6 23,2
Yükleyici Açıklığı Dönüş Yarıçapı (tırnaklarla birlikte SAE taşıma) mm 17.612 17.648 17.684 17.872
ft 57,8 57,9 58,0 58,6
Tam Boşaltma Açısı der -49,9 -49,9 -49,9 -49,9
Statik Devirme Yükü, Düz (tekerlek ezilmesi olmadan) kg 24.759 24.595 24.431 23.528
lb 54.584 54.223 53.862 51.870
Statik Devirme Yükü, Düz (tekerlek ezilmesiyle) kg 23.632 23.458 23.284 22.417
lb 52.100 51.716 51.332 49.421
Statik Devirme Yükü – Tam Dönüş (artiküle 35°) (tekerlek ezilmesi olmadan) kg 21.845 21.686 21.527 20.610
lb 48.159 47.809 47.458 45.437
Statik Devirme Yükü – Tam Dönüş (artiküle 35°) (tekerlek ezilmesiyle) kg 20.251 20.081 19.911 19.033
lb 44.646 44.271 43.896 41.961
Koparma Kuvveti kN 355 341 328 334
lb-f 79.869 76.650 73.652 75.086
Çalışma Ağırlığı kg 42.836 42.943 43.050 43.944
lb 94.437 94.673 94.909 96.880
SAE Taşımada Ağırlık Dağıtımı (yüksüz) – Ön kg 22.262 22.471 22.680 24.350
lb 49.079 49.541 50.002 53.682
SAE Taşımada Ağırlık Dağıtımı (yüksüz) – Arka kg 20.574 20.472 20.370 19.594
lb 45.358 45.132 44.907 43.197
Çalışma Teknik Değerleri – Yüksek Kaldırma
Tekerlekler: 35/65-33 Parça Numarası: 359-4566
Kova Tipi Genel Amaçlı Kömür
Zemin Kavrama Aletleri Segmanlar Segmanlar
Kesici Kenar Tipi Düz Düz
Kova Parça No. 436-8310 436-8320 436-8330 436-8340
Vurma Kapasitesi m3 5,2 5,9 6,6 9,0
yd3 6,8 7,6 8,6 11,8
Yığılı Kapasite (anma) m3 6,1 6,9 7,7 10,3
yd3 8,0 9,0 10,0 13,5
Genişlik mm 3.687 3.687 3.687 3.729
ft 12,1 12,1 12,1 12,2
Tam Kaldırma ve 45° Tahliyede Boşaltma Açıklığı (kenar) mm 4.018 3.930 3.844 3.725
ft 13,2 12,9 12,6 12,2
Tam Kaldırma ve 45° Tahliyede Boşaltma Açıklığı (tırnaklarla birlikte) mm — — — —
ft — — — —
Kaldırma ve 45° Tahliyede Uzanma (kenar) mm 1.816 1.904 1.990 2.085
ft 6,0 6,2 6,5 6,8
Kaldırma ve 45° Tahliyede Uzanma (tırnaklarla birlikte) mm — — — —
ft — — — —
Kaldırma Kolları Yatayken ve Kova Seviyesinde Uzanma mm 3.658 3.783 3.904 4.056
ft 12,0 12,4 12,8 13,3
Kazı Derinliği mm 190 190 190 208
inç 0,6 0,6 0,6 0,7
Genel Uzunluk mm 10.915 11.040 11.161 11.325
ft 35,8 36,2 36,6 37,2
Kova Tam Kaldırıldığında Genel Yükseklik mm 7.303 7.423 7.522 7.853
ft 24,0 24,4 24,7 25,8
Yükleyici Açıklığı Dönüş Yarıçapı (tırnaklarla birlikte SAE taşıma) mm 17.665 17.733 17.801 17.945
ft 58,0 58,2 58,4 58,9
Tam Boşaltma Açısı der -49,9 -49,9 -49,9 -49,9
Statik Devirme Yükü, Düz (tekerlek ezilmesi olmadan) kg 24.954 24.627 24.309 23.938
lb 55.014 54.293 53.592 52.774
Statik Devirme Yükü, Düz (tekerlek ezilmesiyle) kg 23.802 23.462 23.123 22.642
lb 52.474 51.725 50.977 49.917
Statik Devirme Yükü – Tam Dönüş (artiküle 35°) (tekerlek ezilmesi olmadan) kg 22.037 21.720 21.412 21.028
lb 48.583 47.884 47.205 46.359
Statik Devirme Yükü – Tam Dönüş (artiküle 35°) (tekerlek ezilmesiyle) kg 20.414 20.083 19.753 19.244
lb 45.005 44.275 43.548 42.426
Koparma Kuvveti kN 400 367 339 307
lb-f 89.924 82.505 76.210 69.016
Çalışma Ağırlığı kg 42.778 42.990 43.196 43.719
lb 94.309 94.777 95.231 96.384
SAE Taşımada Ağırlık Dağıtımı (yüksüz) – Ön kg 22.062 22.471 22.871 23.853
lb 48.638 49.540 50.422 52.587
SAE Taşımada Ağırlık Dağıtımı (yüksüz) – Arka kg 20.716 20.518 20.325 19.866
lb 45.671 45.234 44.809 43.797
SAE Taşımada Ağırlık Dağıtımı (yüklü) – Ön kg 38.256 38.726 39.185 40.387
lb 84.340 85.376 86.388 89.038
SAE Taşımada Ağırlık Dağıtımı (yüklü) – Arka kg 13.593 13.336 13.083 12.404
986H Tekerlekli Yükleyici Teknik Özellikleri
986H Standart Donanım
ELEKTRİK
• Alarm, yedek
• Alternatör, 115 amper
• Aküler, kuru
• Akü bağlantı kesme anahtarı
• Konvertör, 10/15 Amper, 24 V – 12 V
• Aydınlatma sistemi (halojen, çalışma lambaları) OPERATÖR ORTAMI
• Klima
• Kabin, ses geçirmez ve basınçlı
• Çakmak, küllük
• Kontroller, kaldırma ve yatırma işlevi
• Isıtıcı, buz çözücü
• Korna
• Gösterim, göstergeler – Soğutucu sıvı sıcaklığı – Motor saat ölçer – Hidrolik yağı sıcaklığı
– Güç aktarma sistemi yağ sıcaklığı
• Işık, kabin, tepe
• Yemek kabı, içecek tutucular
• Dikiz aynaları (dış)
• Havalı süspansiyonlu, altı yöne ayarlanabilir Cat Comfort (kumaş) koltuk
• Emniyet kemeri, geri çekilebilir
• Renkli cam
• Şanzıman dişli göstergesi
• Islak kol silecekler/yıkayıcılar (ön ve arka) – Fasılalı ön ve arka silecekler
GÜÇ AKTARMA SİSTEMİ
• Yağ soğutmalı, çok diskli, servis/ikincil frenleri
• Tahrik hattı park freni
• Motor, C15 ACERT dizel, turboşarjlı/hava ile soğutulan soğutma sistemli
• Yakıt besleme pompası (elektrikli)
• Zemin seviyesinde motor kapatma
• Ön temizleyici, motor hava emişi (kaputun üstünde)
• Radyatör
• Tork konvertörü ve LUC
• Planet güç kaydırmalı, 4F/3R elektronik kumandalı şanzıman DİĞER
• Kapılar, servis erişimi (kilitleme)
• Yakıt deposu
• Pimli çeki demiri mafsalı
• Cat XT™ hortumlar
• Hidrolik, direksiyon ve fren filtreleme/süzgeç sistemi
• Susturucular
• Yağ alma valfleri
• Önceden karıştırılmış %50 konsantrasyonlu, -34 °C’ye (-29 °F) kadar donmaya karşı korumalı uzun ömürlü soğutucu sıvı
• Yüke duyarlı direksiyon
Standart Donanımlar
Standart donanımlar değişiklik gösterebilir. Ayrıntılı bilgi için Cat temsilcinize danışın.
986H İsteğe Bağlı Donanım ve Zorunlu Ataşmanlar
BAĞLANTI
• Hızlı kaplin ELEKTRİK
• Aküler – ilave
OPERATÖR ORTAMI
• AM/FM/CD radyo
• Arka Görüş Kamerası (WAVS – Çalışma Alanı Görüş Sistemi)
• LED çakar uyarı ışıldağı
• Telsize uygun
İsteğe Bağlı Donanımlar
Çalışma ağırlıklarında yaklaşık değişiklikler içerir. İsteğe bağlı donanımlar farklılık gösterebilir. Ayrıntılar için Cat temsilcinize danışın.
BAĞLANTI
• Otomatik Yağlama
• Manuel gres pimleri
• Standart bağlantı
• Yüksek kaldırma bağlantısı ELEKTRİK
• Product Link™ olmadan
• Product Link (Uydu)
• Product Link (Hücresel) DİREKSİYON
• Standart direksiyon
• İkincil direksiyon GÜÇ AKTARMA SİSTEMİ
• Aks yağ soğutucusu
• Standart akslar
AYDINLATMA
• Standart aydınlatma (4 ışıldak)
• Lüks aydınlatma (9 ışıldak)
• HID aydınlatma (4 ışıldak, 4 HID) OPERATÖR ORTAMI
• Standart koltuk
• Rezistanslı koltuk HİDROLİK SİSTEM
• Sarsıntısız Yürüyüş Sistemi
• Sarsıntısız Yürüyüş Sistemi Yok
• İki işlevli hidrolik sistem (standart kaldırma/yatırma)
• Üç işlevli hidrolik sistem (bir yardımcı işlev) YAKIT SİSTEMİ
• Soğuk hava başlangıç paketi
• Geleneksel yakıt düzenlemesi
Zorunlu Ataşmanlar
Her gruptan bir tane seçin. Zorunlu ve isteğe bağlı donanım farklılık gösterebilir. Ayrıntılar için Cat temsilcinize danışın.
Cat ürünleri, temsilci hizmetleri ve endüstri çözümleri hakkında tüm bilgiler için www.cat.com adresindeki web sitemizi ziyaret edebilirsiniz
© 2014 Caterpillar Tüm hakları saklıdır
ATHQ6848-01 (01-2014) (Tercüme: 04-2014) Tercüme ATHQ6848
