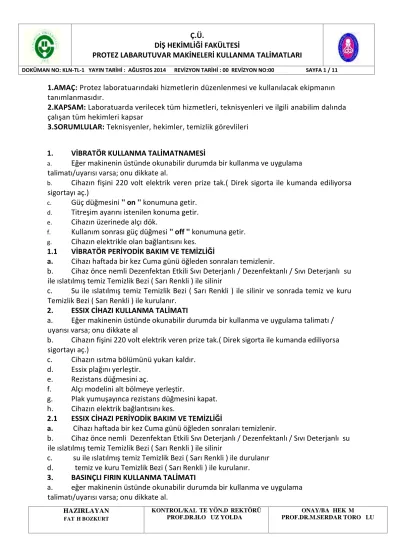

Ç.Ü. DİŞ HEKİMLİĞİ FAKÜLTESİ PROTEZ LABARUTUVAR MAKİNELERİ KULLANMA TALİMATLARI

(1)

1.AMAÇ: Protez laboratuarındaki hizmetlerin düzenlenmesi ve kullanılacak ekipmanın tanımlanmasıdır.

2.KAPSAM: Laboratuarda verilecek tüm hizmetleri, teknisyenleri ve ilgili anabilim dalında çalışan tüm hekimleri kapsar

3.SORUMLULAR: Teknisyenler, hekimler, temizlik görevlileri

1. VİBRATÖR KULLANMA TALİMATNAMESİ

a. Eğer makinenin üstünde okunabilir durumda bir kullanma ve uygulama talimatı/uyarısı varsa; onu dikkate al.

b. Cihazın fişini 220 volt elektrik veren prize tak.( Direk sigorta ile kumanda ediliyorsa sigortayı aç.)

c. Güç düğmesini '' on '' konumuna getir.

d. Titreşim ayarını istenilen konuma getir.

e. Cihazın üzerinede alçı dök.

f. Kullanım sonrası güç düğmesi '' off '' konumuna getir.

g. Cihazın elektrikle olan bağlantısını kes.

1.1 VİBRATÖR PERİYODİK BAKIM VE TEMİZLİĞİ

a. Cihazı haftada bir kez Cuma günü öğleden sonraları temizlenir.

b. Cihaz önce nemli Dezenfektan Etkili Sıvı Deterjanlı / Dezenfektanlı / Sıvı Deterjanlı su ile ıslatılmış temiz Temizlik Bezi ( Sarı Renkli ) ile silinir

c. Su ile ıslatılmış temiz Temizlik Bezi ( Sarı Renkli ) ile silinir ve sonrada temiz ve kuru Temizlik Bezi ( Sarı Renkli ) ile kurulanır.

2. ESSIX CİHAZI KULLANMA TALİMATI

a. Eğer makinenin üstünde okunabilir durumda bir kullanma ve uygulama talimatı / uyarısı varsa; onu dikkate al

c. Cihazın ısıtma bölümünü yukarı kaldır.

d. Essix plağını yerleştir.

e. Rezistans düğmesini aç.

f. Alçı modelini alt bölmeye yerleştir.

g. Plak yumuşayınca rezistans düğmesini kapat.

h. Cihazın elektrik bağlantısını kes.

2.1 ESSIX CİHAZI PERİYODİK BAKIM VE TEMİZLİĞİ

b. Cihaz önce nemli Dezenfektan Etkili Sıvı Deterjanlı / Dezenfektanlı / Sıvı Deterjanlı su ile ıslatılmış temiz Temizlik Bezi ( Sarı Renkli ) ile silinir

c. su ile ıslatılmış temiz Temizlik Bezi ( Sarı Renkli ) ile durulanır d. temiz ve kuru Temizlik Bezi ( Sarı Renkli ) ile kurulanır.

3. BASINÇLI FIRIN KULLANMA TALİMATI

a. eğer makinenin üstünde okunabilir durumda bir kullanma ve uygulama talimatı/uyarısı varsa; onu dikkate al.

(2)

c. Cihazın üst kapağını aç.

d. İstenilen seviyede su koyarak, pişirilecek modeli yerleştir ve kapağı sıkıca kapat e. Isı ve süre ayarını cihaz üzerinde yap.

f. Cihazın üzerindeki ‘’ Power - Start ’’ düğmesine bas ve cihazı çalıştır.

g. İşlem bitiminde basıncın ‘’ 0 ’’ a düşmesini ve cihazın sıcak suyu dışarı atmasını bekle.

h. ‘’ Stop ’’ düğmesine basarak cihazı durdur.

i. Üst kapağı açarak içerisinden modeli al.

j. Üst kapağı kapat ve cihazın elektrik bağlantısını kes.

3.1 BASINÇLI FIRIN BAKIM VE TEMİZLİĞİ

a. Cihazı haftada bir kez Cuma günü öğleden sonraları temizlenir

b. Cihaz önce nemli Dezenfektan Etkili Sıvı Deterjanlı / Dezenfektanlı / Sıvı deterjanlı su ile ıslatılmış temiz Temizlik Bezi ( Sarı Renkli ) ile silinir

c. Su ile ıslatılmış temiz Temizlik Bezi ( Sarı Renkli ) ile durulanır d. Temiz ve kuru Temizlik Bezi ( Sarı Renkli ) ile kurulanır.

e. Haftada bir Cihaz içindeki erimiş mumları / aygıtın süzgeçlerini, kanallarını temizle.

4. MODÜLER MUM ATIM ÜNİTESİ KULLANMA TALİMATI

c. Mum atım işlemine başlamadan en az 20 dakika önce elektrik panosu üzerindeki ısıtıcı şalterlerini aç.

d. Mumu, mum atım işlemi için Mufla haznesine, mumun yumuşatılması için Ben - Mari içerisine koy. Ben-Mari içerisindeki su muflanın üst parçasını tamamen kaplamalıdır.

e. Muflayı mum atım evyesi içerisinde aç. Evyenin altında, sıcak suyun duşlardan akmasını sağlayan bir pedal bulunmaktadır. Yumuşayan mum duşlardan gelen sıcak su ile mufladan ayrılır.

f. Muflaya akril tepildikten sonra muflayı polimerizasyon işlemi için kullanılacak Ben- Mari içerisine koy. Burada 60 - 70 ºC' de 40 dakika beklet. Bu süre sonunda Ben-Mari sıcaklığını 100 ºC ayarla 20 dakika daha kaynat.

g. İşlem bittiğinde şalteri indirerek cihazı kapat.

4.1 MODÜLER MUM ATIM ÜNİTESİ BAKIM VE TEMİZLİĞİ

5. METAL DÖKÜM FIRINI KULLANMA TALİMATI

(3)

c. Manşetleri fırın içine döküm kanalı aşağıya gelecek şekilde yerleştir ve fırının kapağını kapat.

d. Cihazın ön yüzündeki alttan en sağdaki düğmeyi " HI " konumuna getir ve ardından 45 dakika bekle.

e. Fırının kapağını aç ve manşetleri döküm kanalı yukarı bakacak şekilde ters çevir.

f. 30 dakika sonra fırının üstündeki baca deliğini kapatan plağını, baca deliği üzerine getir ve ardından 45 dakika bekle.

g. Cihazın ön yüzündeki altta en sağda bulunan düğmeyi"5.2" konumuna getir ve ardından 20 dakika bekle.

h. Döküm için manşetleri çıkart

i. Döküm işlemi bittikten sonra, cihazın ön yüzündeki altta en sağda bulunan düğmeyi "

off " konumuna getir.

j. Fırını soğuyana kadar açık bırak ve baca deliğini kapatan plağı baca deliği üzerinden k.çek. Fırının kapağını kapat

5.1 METAL DÖKÜM FIRINI BAKIM VE TEMİZLİĞİ

6. POLİMERİZASYON ÜNİTESİ KULLANMA TALİMATI

c. Cihazın içine maksimum 18,5 litre su ile doldur ve yeşil renkli ana düğmeye bas d. Ünite istenilen sıcaklığa ulaştığında sarı ışık söner ve kullanıma hazır hale gelir.

e. Yeşil renkli ana düğmeye tekrar bas. Su seviyesini kontrol et. ( Kırmızı düşük su seviyesi ışığına dikkat et. )

f. Britlerdeki hazırlanmış muflaları üniteye yerleştir ve istenilen sıcaklığı ayarla.

g. " START / STOP " düğmesine basarak süreci başlat. Çalışırken sarı ısıtma ışığı yanar.

h. Ayarlanan program bittiğinde ünite otomatik olarak durur.

6.1 POLİMERİZASYON ÜNİTESİ BAKIM VE TEMİZLİĞİ

e. Haftada bir Cihaz içini nemli bir bez yardımıyla temizle

(4)

7. VAKUMLU ALÇI KARIŞTIRICI KULLANMA TALİMATI

c. Karıştırma bolümünü yıka.

d. Karıştırma kapağının altındaki lastik conta temiz olmalıdır, temiz değilse temizle.

e. Üretici firma tarafından belirlenmiş oranlarda su ve toz karışımını plastik spatül ile kuru toz kalmayıncaya kadar karıştır.

f. Karıştırma kapağını bol üzerine kapat. Vakum hortumunu karıştırma kapağı üzerindeki yuvasına yerleştir.

g. Bolü yukarı doğru destekleyerek karıştırma kapağı üzerindeki dönme kolunu makinedeki dönme koluna yerleştir. Hafifçe iterek motorun otomatik olarak çalışması sağlanır.

h. Motor çalışırken çalışma düğmesini " on " konumuna getir.

i. Karıştırma tamamlandığında karıştırıcı kapak ve bolünü makine dönme kolundan uzaklaştır. Bu sırada vakum altında bolü vibrasyon kolu üzerinde tut. Vakum hortumunu karıştırma kapağı üzerinden çıkart. Motorun su buharını akması ve kendini yağlaması için 1 dakika çalıştır.

j. Makineyi " off " konumuna getir.

k. Alçıyı kullandıktan sonra karıştırma kapağını, contayı,karıştırma bıçağını ve bol iyice yıkanmalıdır.

7.1 VAKUMLU ALÇI KARIŞTIRICI BAKIM VE TEMİZLİĞİ

e. Haftada bir Cihaz içini nemli bir bez yardımıyla temizle

8. MİCRO MOTORLAR VAKUM ÜNİTESİ KULLANMA TALİMATI

c. Çalıştırma butonuna bas. Motor dönmeye başladığında dönme hızını göstergeye bakarak ayarla.

d. Butonu kapat.

8.1 MİCRO MOTORLAR VAKUM BAKIM VE TEMİZLİĞİ

(5)

e. Haftada birkez ana ünitenin yan tarafındaki kolları aşağı yukarı çevirerek ünitenin içindeki plakaların temizlenmesini sağla.

f. Ön kapağı mandalları döndürerek aç , makine içinde lirika tesviye tozlarını temizle / temizlettir.

9. POLİSAJ ÜNİTESİ KULLANMA TALİMATI

c. Uçlara uygun fırça tak.

d. Vakum motorunu çalıştırmak için açma - kapama düğmesini " I " e getir.

e. Motor devir düğmesini çalıştırarak " I, II, III" ten istenilen şiddete göre ayarla.

f. İş bitiminde motor devir düğmesi ve vakum düğmesini " 0 " konumuna getirerek kapat.

9.1 POLİSAJ ÜNİTESİ BAKIM VE TEMİZLİĞİ

e. Gün sonunda cihaz içerisinde kalan artıkları temizle.

10. MULTİTRİM VAKUM ÜNİTESİ KULLANMA TALİMATI

c. Multitrim Cihazının kullanma talimatına göre çalışır duruma getir.

d. Multitrim Vakum Ünitesinin çalıştırma düğmesini '' I '' konumuna getir e. Kullanım sonrası multitrim cihazının kullanma talimatına göre kapat.

f. Açma - kapama düğmesini ''O'' konumuna getir.

10.1 MULTİTRİM VAKUM ÜNİTESİ BAKIM VE TEMİZLİĞİ

e. Ayda birkez toz torbasını Bakım - Onarım Elemanı' na değiştirt.

11. LINGUAL TRİM CİHAZI KULLANMA TALİMATI

c. Model trimmerin sağ tarafındaki açma - kapama düğmesine basarak cihazı çalıştır.

(6)

d. Cihaza bağlantılı olan vakum motorunun fişini prize tak.

e. Vakum motorunun açma - kapama düğmesini ihtiyaca göre I - II - III konumlarından istenilen konuma getirerek cihazı çalıştır.

f. Çalışılacak modeli model trimmerin üzerine yerleştirerek, düzeltilmesini istediğin bölgeyi ortada dönmekte olan kesici uç ile temasa geçir ve trimlemeyi gerçekleştir.

g. İşlem bittiğinde model trimmerin ön yüzündeki düğmeye basarak kesici ucun dönmesini durdur.

h. Model trimmerin sağ tarafında yer alan açma - kapama düğmesine basarak cihazı kapat.

i. Model trimmerin ön yüzünde yer alan kırmızı renkli düğmeyi saat yönünde çeyrek tur çevirerek serbest bırak.

j. Model trimmerin fişini prizden çıkar.

k. Vakum motorunu '' 0 '' konumuna getir.

l. Vakum motorunun fişini prizden çıkar.

11.1 LINGUAL TRİM CİHAZI BAKIM VE TEMİZLİĞİ

e. Cihazı kullanıldıktan sonra alçı artıklarını temizle.

12. ALÇI MODEL TRİM MOTORU KULLANMA TALİMATI

c. Cihazın açma-kapama düğmesini " on " konumuna getir.

d. Su musluğunu aç. Disk üzerine püskürtülen su miktarını valf ile ayarla.Valf ayarını değiştirme.

e. Modeli kesmeye başlamadan önce motoru 1 dakika çalıştır.

f. Model istenilen şekilde kesilir.

g. Su musluğunu kapat.

h. Açma-kapama düğmesini " off " konumuna getir.

12.1 ALÇI MODEL TRİM MOTORU BAKIM VE TEMİZLİĞİ

e. Cihazı kullanıldıktan sonra alçı artıklarını temizle.

f. Aşındırıcı diskin temizlenmesi ve ön kapağın iç yüzeyindeki bulaşıkların çökelmesini engellemek için motoru alçı kesme işlemi tamamlandıktan sonra 30 saniye çalıştır.

13. ELEKTRONİK BUHAR ÜNİTESİ KULLANMA TALİMATI

(7)

c. Cihazın arkasında bulunan açma-kapama düğmesini " 1 " konumuna getir.

d. Cihazın belli bir sıcaklığa gelmesini bekle,göstergeden takip et(sarı,yeşil,kırmızı) e. Buhar püskürtme aparatı üzerindeki kırmızı düğmeye basarak çalıştır.

f. Açma - kapama düğmesini " 0 " konumuna getir.

13.1 ELEKTRONİK BUHAR ÜNİTESİ BAKIM VE TEMİZLİĞİ

c. Su ile ıslatılmış temiz Temizlik Bezi ( Sarı Renkli ) ile durulanır d. Temiz ve kuru Temizlik Bezi ( Sarı Renkli ) ile kurulanır

e. Her zaman distile su kullanılır ve gün sonunda suyu yenilenir.

14. PARALELOMETRE CİHAZI KULLANMA TALİMATI

b. Cihazın fişini 220 volt elektrik veren prize tak.( Direk sigorta ile kumanda ediliyorsa sigortayı aç)

c. Güç düğmesini "on" konumuna getir.

d. Modeli, döner tablo üzerine fixe et ve tablo giriş yoluna göre ayarladıktan sonra sabitle.

e. Paralelometre ucunu döner turu ayarlama düğmesi ile istenilen periyoda ayarla f. Açma - kapama düğmesini " off " konumuna getir.

14.1 PARALELOMETRE CİHAZI BAKIM VE TEMİZLİĞİ

c. Gün sonunda cihaz içerisinde kalan metal artıklarını temizle.

15. METAL KUMLAMA ÜNİTESİ KULLANMA TALİMATI

c. Açma-kapama düğmesini "on" konumuna getir.

d. Hava düğmesini ( pedalı ) aç ve kumlama işlemini yap.

e. Açma-kapama düğmesini " off " konumuna getir.

15.1 METAL KUMLAMA ÜNİTESİ BAKIM VE TEMİZLİĞİ

c. Gün sonunda cihaz içerisinde kalan metal artıklarını temizle

(8)

d. Koruma kapağını temizle.

16. SERAMİK PİŞİRME FIRINI KULLANMA TALİMATI

c. Güç düğmesini "on" konumuna getir.

d. İstenilen programı dijital olarak ayarla ve kapağı aç.

e. Seramik işi ısıya dayanıklı tablaya yerleştir ve kapağı kapat. Sistem çalışmaya başlar.

f. Açma - kapama düğmesini " off " konumuna getir.

16.1 SERAMİK PİŞİRME FIRINI BAKIM VE TEMİZLİĞİ

c. 6 ayda bir fırın içerisindeki artıkları temizle.

17. METAL DÖKÜM FIRINI KULLANMA TALİMATI

c. Manşetleri fırın içine döküm kanalı aşağıya gelecek şekilde yerleştir ve fırının kapağını kapat.

d. Cihazın ön yüzündeki alttan en sağdaki düğmeyi " I " konumuna getir.

e. Cihazın ön yüzündeki sıcaklık ayar düğmesini 300 º C'ye ayarla ve bu sıcaklığa erişildikten sonra 45 dakika bekle.

f. Sıcaklık ayarını 500 º C'ye getir. 500 º C'ye geldiğinde fırın kapağını aç, manşetleri döküm kanalı yukarıya bakacak şekilde ters çevir.

g. Bu sıcakılıkta 30 dakika bekle ve ardından baca deliğini kapatan topu yerine yerleştir.

h. Sıcaklık ayarını 750 º C'ye getir. 750 º C'ye geldiğinde bu sıcaklıkta 30 dakika bekle.

i. Döküm için manşetleri fırından çıkart.

j. Döküm işlemi bittikten sonra, cihazın ön yüzündeki altta en sağda bulunan düğmeyi "

0 " konumuna getir.

k. Fırını soğuyana kadar açık bırak ve baca deliğini kapatan plağı baca deliği üzerinden l.çek. Fırının kapağını kapat.

17.1 METAL DÖKÜM FIRINI BAKIM VE TEMİZLİĞİ

c. temiz ve kuru Temizlik Bezi ( Sarı Renkli ) ile kurulanır.

d. 6 ayda bir fırın içerisindeki artıkları temizle.

18. KOMPAKT MUM ATIMI VE POLİMERİZASYON ÜNİTESİ KULLANMA TALİMATI a. Ünitin fişini 220 volt elektirik veren pirize tak

(9)

b. Mum atım ünitesinin açma kapama düğmesini açık durumuna getir

c. Yapılacak işleme göre belirlenmiş, daha önceden üretici firma tarafından tanımlanmış işe ait olan butona bas.

d. Mum atım ünitesinin açma kapama düğmesini kapalı konumuna getir e. Mum atım ünitesinin fişini çek.

18.1 KOMPAKT MUM ATIMI VE POLİMERİZASYON ÜNİTESİ BAKIM VE TEMİZLİĞİ a. Cihazı haftada bir kez Cuma günü öğleden sonraları temizlenir.

19. POLİMERİZASYON ÜNİTESİ KULLANMA TALİMATI

c. Basınç odasına işaretli seviyeye kadar distile su doldur.

d. Akril kaidenen olduğu modeli yerleştir ve kapağı kapat.

e. Basınç ve zaman ayarlamasını yap ve çalıştır.

f. Açma-kapama düğmesini " off "konumuna getir.

19.1 POLİMERİZASYON ÜNİTESİ BAKIM VE TEMİZLİĞİ

d. Gün sonunda cihaz içerisinde kalan artıkları temizle.

e. Her zaman distile su kullan ve gün sonunda suyu yenile.

20. HİDROLİK PRES KULLANMA TALİMATI

b. Muflayı hidrolik pres cihazına yerleştir

c. İstenilen basınca gelene kadar hidrolik pres kolunu yukarı aşağı hareket ettir.

d. 1-2 dakika bekledikten sonra,pres kolunun yanında bulunan vidayı saat yönünün tersine doğru çevirerek basıncı boşalt.

e. Muflayı hidrolik presten al,basın boşaltma vidasını saat yönünde çevirerek sonraki kullanım için hazır konuma getir.

20.1 HİDROLİK PRES BAKIM VE TEMİZLİĞİ

c. Temiz ve kuru Temizlik Bezi ( Sarı Renkli ) ile kurulanır.

21. IŞINLI BAS PLAK CİHAZI KULLANIM TALİMATI

(10)

c. Cihazın arkasında açma-kapama düğmesini “on” konumuna getir.

d. Hazırlanan plak/kaşığı alçı model üzerinde cihazın içerisine yerleştir.

e. 4-5 dk bekle, açma-kapama düğmesini “off” konumuna getir ve modeli cihazdan al.

21.1 IŞINLI BAS PLAK CİHAZI BAKIM VE TEMİZLİĞİ

22. PINDEX SİSTEMİ KULLANMA TALİMATI

c. Cihazın arkasındaki açma - kapama düğmesini '' on '' durumuna getir.

d. Çalışılacak modeli cihazın üst tablasına yerleştir.

e. Pinin yerleştirileceği deliğin yerini kırmızı pilot ışığı ile tespit et.

f. Tespit ettiğin pozisyonu kaybetmeyecek şekilde tablaya aşağı doğru basınç uygula.

Tabla bu şekilde aşağıya hareket ettiğinde alçı modelin alt yüzünde pin için yer açılır.

g. Cihazın arkasındaki açma - kapama düğmesini '' off '' durumuna getir.

22.1. PINDEX SİSTEMİ BAKIM VE TEMİZLİĞİ

23. METAL DÖKÜM SANTRİFÜJ CİHAZI KULLANMA TALİMATI

c. Cihazın kapağını aç ve döndürme şiddetini ayarla.

d. Fırından çıkardığın manşeti döküm potasına yerleştir ve cihazın kapağını kapat. Cihaz otomatik olarak santrifuja başlayacaktır.

e. cihazdan döküm işleminin bittiğini belirten uyarı sesini bekle ve cihazın kapağını aç.

23.1 METAL DÖKÜM SANTRİFÜJ CİHAZI BAKIM VE TEMİZLİĞİ a. Cihazı haftada bir kez Cuma günü öğleden sonraları temizlenir.

(11)

24. MODELAJ BEKİ KULLANMA TALİMATI

b. Beklere gaz veren ana vanayı aç.

c. Bekin üzerindeki vanayı saat yönünde çevirerek gazı çakmak yardımıyla yak.

d. Kullanım sonrası bekin üzerindeki vanayı saat yönünün tersine çevirerek gaz çıkışını kapat.

24.1 MODELAJ BEKİ BAKIM VE TEMİZLİĞİ
