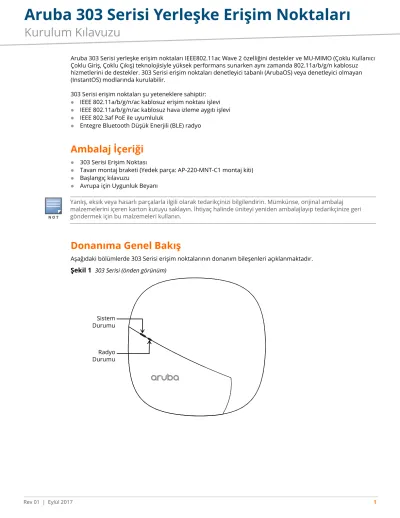

Aruba 303 Serisi Yerleşke Erişim Noktaları
Kurulum Kılavuzu
Aruba 303 Serisi yerleşke erişim noktaları IEEE802.11ac Wave 2 özelliğini destekler ve MU-MIMO (Çoklu Kullanıcı Çoklu Giriş, Çoklu Çıkış) teknolojisiyle yüksek performans sunarken aynı zamanda 802.11a/b/g/n kablosuz hizmetlerini de destekler. 303 Serisi erişim noktaları denetleyici tabanlı (ArubaOS) veya denetleyici olmayan (InstantOS) modlarında kurulabilir.
303 Serisi erişim noktaları şu yeteneklere sahiptir:
IEEE 802.11a/b/g/n/ac kablosuz erişim noktası işlevi
IEEE 802.11a/b/g/n/ac kablosuz hava izleme aygıtı işlevi
IEEE 802.3af PoE ile uyumluluk
Entegre Bluetooth Düşük Enerjili (BLE) radyo
Ambalaj İçeriği
303 Serisi Erişim Noktası
Tavan montaj braketi (Yedek parça: AP-220-MNT-C1 montaj kiti)
Başlangıç kılavuzu
Avrupa için Uygunluk Beyanı
Donanıma Genel Bakış
Aşağıdaki bölümlerde 303 Serisi erişim noktalarının donanım bileşenleri açıklanmaktadır.
Şekil 1 303 Serisi (önden görünüm)
N O T
Yanlış, eksik veya hasarlı parçalarla ilgili olarak tedarikçinizi bilgilendirin. Mümkünse, orijinal ambalaj malzemelerini içeren karton kutuyu saklayın. İhtiyaç halinde üniteyi yeniden ambalajlayıp tedarikçinize geri göndermek için bu malzemeleri kullanın.
Sistem Durumu
Radyo Durumu
LED
303 Serisi erişim noktalarında cihazın sistem ve radyo durumlarını gösteren iki adet LED bulunmaktadır.
Bu iki LED ArubaOS veya Aruba Instant yazılımı aracılığıyla üç ayrı moda yapılandırılabilir:
Normal mod (varsayılan): Bkz. Tablo 1
Her iki LED kapalı
Yanıp sönme modu: Her iki LED yeşil renkte yanar (senkronize)
1 yanıp sönüyor: bir saniye yanıyor, bir saniye sönüyor, 2 saniyelik döngü
2 hızlı hızlı yanıp sönüyor: çoğunlukla yanıyor, çok kısa bir süre sönüyor, 2 saniyelik döngü 3 dönüşümlü: her renk bir saniye, 2 saniyelik döngü
Şekil 2 303 Serisi (arkadan görünüm)
E0/POE Portu
303 Serisi erişim noktasında, kablolu ağ bağlantısı için bir adet 10/100/1000Base-T otomatik algılamalı, MDI/MDX Ethernet portu (E0) bulunmaktadır. Bu port, PoE midspan enjektör gibi bir Güç Kaynağı Ekipmanından (PSE) 48Vdc (nominal) akımı bir standart tanımlı Hedef Aygıt (PD) olarak kabul eden, IEEE 802.3af Ethernet üzerinden Güç özelliğini (PoE) veya PoE’yi destekleyen ağ alt yapılarını destekler.
Tablo 1 303 Serisi Erişim Noktası LED Durumu Normal Modda
LED Renk/Durum Anlamı
Sistem
Durumu Kapalı Cihaz kapalı
Yeşil - Yanıp Sönüyor 1 Cihaz başlatılıyor, kullanıma hazır değil Yeşil - Kesintisiz Cihaz kullanıma hazır, kısıtlama yok Yeşil - Hızlı Hızlı Yanıp
Sönüyor2 Cihaz kullanıma hazır, yer uydu bağı optimum hızın altında (<1Gbps)
Kırmızı - Kesintisiz Sistem hatası durumu - acil eylem gerekiyor Radyo
Durumu Kapalı Cihaz kapalı veya her iki radyo da devre dışı Yeşil - Kesintisiz Her iki radyo erişim modunda etkin Yeşil - Hızlı yanıp
sönüyor Bir radyo erişim modunda etkin, diğeri devre dışı Kehribar - Kesintisiz Her iki radyo izleme modunda etkin
Kehribar - Hızlı yanıp
sönüyor Bir radyo izleme modunda etkin; diğeri devre dışı Dönüşümlü3 Yeşil: bir radyo erişim modunda
Kehribar: bir radyo izleme modunda
DC Güç Girişi E0/POE Sıfırla Konsol
Konsol Portu
Konsol portu cihazın arkasında yer alan Mikro B konnektörüdür. Bu arabirimi kullanmak için özel bir seri adaptör kablosu (AP-CBL-SERU) gereklidir. Doğrudan yerel yönetim için erişim noktasını bir seri terminale veya taşınabilir bilgisayara bağlayan bu kablo ayrıca satılmaktadır.
DC Güç Girişi
PoE kullanılabilir değilse 303 Serisi erişim noktalarına güç sağlamak için, ayrıca satılan özel bir Aruba AP-AC-12V30B güç adaptörü kiti kullanılabilir.
Buna ek olarak yerel olarak temin edilen bir AC - DC adaptörü (veya herhangi bir DC kaynağı) tüm uygulanabilir yerel düzenlemelerle uyumlu olduğu ve DC arabirimin aşağıdaki spesifikasyonlarını karşıladığı sürece bu aygıta güç sağlamak üzere kullanılabilir:
12 Vdc (+/- 5%) ve en az 12W
2,1/5,5 mm merkez-pozitif dairesel fiş, 9,5 mm uzunluk
Sıfırlama Düğmesi
303 Serisi erişim noktalarını fabrika varsayılan ayarlarına sıfırlamak için, cihaz açılırken birkaç saniye, cihazın normal çalışması sırasında ise 10 saniyeden uzun bir süre, kağıt atacı gibi küçük ve ince bir nesne kullanarak sıfırlama düğmesine basın ve düğmeyi basılı tutun.
Tüm LED göstergeleri kapatmak için, erişim noktasının normal çalışması sırasında, 10 saniyeden az bir süre, kağıt atacı gibi küçük ve ince bir nesne kullanarak sıfırlama düğmesine basın ve düğmeyi basılı tutun.
Başlamadan Önce
Montaj işlemine başlamadan önce aşağıdaki bölümlere başvurun.
Kurulum Öncesi Kontrol Listesi
303 Serisi erişim noktanızın montajını yapmadan önce, elinizde şunların bulunduğundan emin olun:
Cat5E veya daha iyisi UTP kablosu
Aşağıdaki güç kaynaklarından biri:
IEEE 802.3af uyumlu Ethernet Üzerinden Güç (PoE) kaynağı
Aruba AP-AC-12V30 adaptör kiti (ayrıca satılır) Yalnızca ArubaOS çalıştırılan 303 Serisi erişim noktaları için:
Ağ üzerinde hizmete alma işlemi yapılan Aruba denetleyici
Erişim noktanıza katman 2/3 ağ bağlantısı
!
D I K K A T
FCC Bildirimi: Amerika Birleşik Devletleri’nde kurulumu yapılan ve Amerika Birleşik Devletleri’nde bulunmayan denetleyici modellerine yapılandırılan erişim noktalarının uygun olmayan bir biçimde sonlandırılması,
FCC tarafından verilen ekipman onayının ihlaline yol açacaktır. Kasıtlı olarak böyle bir ihlalde bulunulması, FCC’nin çalıştırmanın derhal sonlandırılmasını istemesiyle ve hakkın kaybedilmesiyle sonuçlanabilir (47 CFR 1.80).
!
D I K K A T
AB Bildirimi:
Lower power radio LAN product operating in 2.4 GHz and 5 GHz bands. Please refer to the ArubaOS/Instant User Guide for details on restrictions.
Produit radio basse puissance pour réseau local opérant sur les fréquences 2,4 GHz et 5 GHz. Consultez le Guide de l’utilisateur du logiciel ArubaOS/Guide de l’utilisateur du logiciel Aruba Instant pour plus de détails sur les limites d’utilisation.
Niedrigenergie-Funk-LAN-Produkt, das im 2,4-GHz- und im 5-GHz-Band arbeitet. Weitere Informationen bezüglich Einschränkungen finden Sie im ArubaOS User Guide/Aruba Instant User Guide.
Prodotto radio LAN a bassa potenza operante nelle bande 2,4 GHz e 5 GHz. Per informazioni dettagliate sulle limitazioni, vedere la ArubaOS User Guide/Aruba Instant User Guide.
Aşağıdaki ağ hizmetlerinden biri:
Aruba Discovery Protocol (ADP)
“A” kaydı olan DNS sunucusu
Satıcı özel seçeneklerine sahip DHCP Sunucusu
Kurulum Öncesi Bağlanırlığı Doğrulama
Erişim noktalarını bir ağ ortamına kurmadan önce, çalıştırıldıklarında erişim noktalarının denetleyicinin yerini bulabildiklerinden ve ona bağlanabildiklerinden emin olun. Özellikle, aşağıdaki koşulları doğrulamanız gerekmektedir:
Ağa bağlı olduğunda her erişim noktasına geçerli bir IP adresi atanmaktadır.
Erişim noktaları denetleyicinin yerini bulabilmektedir.
Denetleyicinin yerini bulma ve denetleyiciye bağlanma ile ilgili talimatlar için ArubaOS Hızlı Başlangıç Kılavuzu’na bakın.
Özel Kurulum Konumlarını Belirleme
Doğru kurulum yer(ler)ini belirlemek için, Aruba RF Planı yazılım uygulaması tarafından oluşturulan erişim noktası yerleşim haritasından yararlanın. Her konum, hedeflenen kapsama alanının merkezine olabildiğince yakın ve engellerden veya bariz sinyal karışması kaynaklarından arındırılmış olmalıdır. Bu RF emiciler/yansıtıcılar/
sinyal karışması kaynakları RF yayılımını etkileyecektir. Bu durum planlama safhasında dikkate alınmalı ve RF planında gerekli ayarlamalar yapılmalıdır.
Bilinen RF Emiciler/Yansıtıcılar/Sinyal Karışması Kaynaklarının Belirlenmesi
Bilinen RF emiciler, yansıtıcılar ve sinyal karışması kaynaklarının sahadayken kurulum safhasında belirlenmesi kritik öneme sahiptir. Erişim noktasını sabit konumuna yerleştirirken bu kaynakların dikkate alındığından emin olun.
RF emiciler şunlardır:
Çimento/beton—Eski betonda su yitiminin yüksek düzeylerde olması betonu kurutur ve potansiyel RF yayılımına zemin hazırlar. Yeni betonda ise su yoğunlaşması yüksek düzeylerdedir ve RF sinyallerini engeller.
Doğal Unsurlar—Akvaryumlar, fıskiyeler, havuzlar ve ağaçlar
Tuğla
RF yansıtıcılar şunlardır:
Metal Nesneler—Katlar arasındaki metal paneller, inşaat demiri, yangın kapıları, havalandırma/ısıtma menfezleri, parmaklıklı pencereler, panjurlar, tel örgüler (delik boyutuna bağlı olarak), buzdolapları, askılar, raflar ve dosya dolapları.
Erişim noktasını iki havalandırma/ısıtma menfezi arasına yerleştirmeyin. RF bozulmalarını önlemek için erişim noktalarının menfezlerin altına yerleştirildiğinden emin olun.
RF sinyal karışması kaynakları şunlardır:
Mikrodalga fırınlar ve diğer 2,4 veya 5 GHz frekanslı cihazlar (telsiz telefonlar gibi)
Çağrı merkezleri veya kafeteryalarda kullanılanlar gibi kablosuz kulaklıklar
N O T
Bu cihaz mevzuat gereksinimlerine uygun olup ayarları yalnızca yetkili ağ yöneticileri tarafından değiştirilebilecek şekilde tasarlanmıştır. Erişim noktasının yapılandırmasıyla ilgili daha fazla bilgi için ArubaOS Hızlı Başlangıç Kılavuzu ve ArubaOS Kullanım Kılavuzu’na başvurun.
!
D I K K A T
Erişim noktaları radyo iletim aygıtlarıdır ve dolayısıyla resmi denetime tâbidir. Erişim noktalarının yapılandırılması ve çalıştırılmasından sorumlu ağ yöneticilerinin yerel yayın yönetmeliklerine uymaları gerekmektedir. Özellikle, erişim noktalarında erişim noktasının kullanılacağı yere uygun kanal atamalarının kullanılmış olmasına dikkat edilmelidir.
N O T
Bu bölümdeki talimatlar yalnızca ArubaOS çalıştırılan 303 Serisi erişim noktaları için geçerlidir.
Erişim Noktasının Montajı
303 Serisi erişim noktaları, 9/16 inç veya 15/16 inç tavan rayına takılmalarına olanak sağlayan tavan montaj braketiyle birlikte satılmaktadır. Ekstra tavan veya duvar montaj kitleri aksesuar olarak ayrıca satılmaktadır.
1. Tavan döşemesinde, erişim noktasının yerleştirileceği yere yakın açılacak bir delikten gerekli kabloları çekin.
2. Montaj braketini tırnaklara yaklaşık 30 derece açı yapacak şekilde erişim noktasının arkasına yerleştirin (bkz.Şekil 3).
Montaj braketini tırnaklardaki yerine oturuncaya kadar saat yönünde çevirin (bkz. Şekil 3).
Şekil 3 Tavan Montaj Braketinin Erişim Noktasına takılması
3. Tavan rayı montaj yuvaları tavan rayı ile yaklaşık 30 derecelik bir açı oluşturacak şekilde erişim noktasını tavan rayının yanında tutun (bkz. Şekil 4). Kablo boşunun tavan döşemesinin üst kısmında kaldığından emin olun.
4. Erişim noktasını tavana doğru bastırırken saat yönünde döndürüp klik sesi çıkararak tavan rayı üzerindeki yerine geçmesini sağlayın.
N O T
Tüm Aruba ürünlerinin servis işleri yalnızca eğitimli servis personeli tarafından yapılmalıdır.
!
D I K K A T
Erişim noktasının aşağıdaki adımlara uygun olarak tavan döşemesi rayına sabitlenmesi montaj elemanının sorumluluğundadır. Bu ürünün düzgün bir şekilde monte edilmemesi fiziksel yaralanmalara ve/veya eşyada hasara neden olabilir.
Şekil 4 Erişim Noktasının 15/16 inç tavan rayına montajı
Şekil 5 Erişim Noktasının 9/16 inç tavan rayına montajı
Kurulum Sonrası Bağlanırlığı Doğrulama
Erişim noktasına güç geldiğini ve başarıyla çalıştığını doğrulamak için erişim noktası üzerindeki entegre LED kullanılabilir (bkz. Tablo 1). Kurulum sonrası ağ bağlanırlığını doğrulamakla ilgili daha fazla ayrıntı için ArubaOS Hızlı Başlangıç Kılavuzu’na bakın.
Elektriksel ve Çevresel Spesifikasyonlar
Bu ürünle ilgili ek spesifikasyonlar için lütfen www.arubanetworks.com adresindeki veri sayfasına başvurun.
Elektriksel
Ethernet:
Bir adet 10/100/1000 Base-T otomatik algılamalı Ethernet arabirimi (RJ-45)
Güç:
Doğrudan DC güç kaynağı: 12Vdc nominal, +/- %5
Ethernet üzerinden Güç (PoE): 802.3af uyumlu güç kaynağı
Yalnızca şu cihazlara bağlayın: IEC 60950-1 veya IEC 60601-1 ürün ve güç kaynakları.
Çevresel
Çalışma:
Sıcaklık: 0° C ila +40° C (+32° F ila +104° F)
Bağıl Nem: %5 ila %93 yoğunlaşmayan
Saklama ve nakliye
Sıcaklık: -40° C ila +70° C (40° F ila +158° F)
Yönetmelikler Yönünden Bilgiler
Aşağıdaki yönetmelik kapsamındaki model adları 303 Serisi erişim noktaları için geçerlidir:
AP-303: APIN0303
Aruba, tüm Aruba erişim noktaları için, birden fazla dilde ülkeye özgü kısıtlamaları ve ek güvenlik ve yönetmelik bilgilerini içeren bir belge sunmaktadır. Bu belge şu adresten görüntülenebilir veya indirilebilir:
www.arubanetworks.com/safety_addendum.
FCC
FCC Sınıf B Kısım 15
Bu ekipman, FCC Kuralları Bölüm 15 uyarınca test edilmiş ve Sınıf B dijital cihazlara ilişkin sınırlara uygun olduğu saptanmıştır. Bu ekipman, radyo frekansı enerjisi üretir, kullanır ve yayabilir ve üreticinin talimatlarına uygun kurulmadığı ve kullanılmadığı takdirde, telsiz haberleşme için zararlı sinyal karışmasına yol açabilir.
Aygıt kullanımı şu koşullara tâbidir:
Bu aygıt zararlı sinyal karışmasına neden olmamalıdır.
Bu aygıt, arzu edilmeyen bir şekilde çalışmasına neden olabilecek her türlü sinyal karışması dahil olmak üzere alınan her türlü sinyal karışmasını kabul etmelidir.
Ekipmanın kapatılıp açılmasıyla anlaşılabilecek olmak üzere, bu ekipman sinyal karışmasına neden olursa, kullanıcının aşağıdaki tedbirlerden biri veya daha fazlasını uygulayarak sinyal karışmasını düzeltmeye çalışması önerilir:
Alıcı antenin yönünü veya konumunu değiştirin.
Ekipman ile alıcı arasındaki açıklığı artırın.
Ekipmanı alıcının bağlı olduğu devreden farklı bir devre üzerinde yer alan bir prize takın.
N O T
Aruba onaylı olanlar haricinde bir güç adaptörü Amerika Birleşik Devletleri veya Kanada’da kullanılacaksa, adaptörün NRTL tarafından listelenmiş, 12 Vdc çıkış değerine sahip, minimum 1A, “LPS” veya “Sınıf 2” işaretli ve ABD ve Kanada’daki standart bir prize takılmaya uygun olması gerekmektedir.
!
D I K K A T
RF Radyasyona Maruz Kalma Bildirimi: Bu ekipman, FCC RF radyasyona maruz kalma sınırlarına uygundur.
Bu ekipmanın kurulumu ve çalıştırılması sırasında, 2,4 GHz ve 5 GHz frekansları için, radyasyon kaynağı ile vücudunuz arasındaki minimum 20 cm’lik uzaklık korunmalıdır. Bu verici, başka herhangi bir anten veya verici ile ortak konumlandırılmamalı veya bağlantılı olarak çalıştırılmamalıdır.
!
D I K K A T
Bu cihaz iletilecek bilgi olmadığında veya arıza durumunda iletimi otomatik olarak kesebilir. Bu özelliğin denetimin iletimini, bilgi sinyali gönderimini veya teknolojinin gerektirdiği durumlar için tekrarlanan kod kullanımınını yasaklama amacı taşımadığını dikkate alın.
Yardım almak için bayiye veya tecrübeli bir radyo veya TV teknisyenine danışın.
Kanada
Industry Canada “Dijital Aygıt” CAN ICES-3(B)/NMB-3(B) başlıklı enterferansa neden olan ekipman standardında açıklanan radyo gürültüsü emisyonu Sınıf B sınırlarına uygundur.
Industry Canada mevzuatı gereğince bu radyo alıcı vericisi yalnızca türü ve maksimum (veya daha az) kazanç değeri alıcı verici için Industry Canada tarafından onaylanmış bir anten kullanılarak çalıştırılabilir.
Diğer kullanıcılara yönelik potansiyel radyo sinyal karışmasını azaltmak için anten türü ve kazanç, eşdeğer izotropik yayılan güç (e.i.r.p.) başarılı bir iletişim için gerekenden fazla olmayacak şekilde seçilmelidir.
Bu cihaz Industry Canada lisanstan muaf RSS standartlarıyla uyumludur.
Çalıştırma aşağıdaki iki koşula tâbidir: (1) bu aygıt sinyal karışmasına yol açamaz ve (2) bu aygıt aygıtın arzu edilmeyen bir şekilde çalışmasına neden olabilecek sinyal karışması da dahil olmak üzere alınan tüm sinyal karışmalarını kabul etmelidir.
AB Yönetmeliklerine Uygunluk
Aruba Networks Inc. işbu 303 Serisi Kablosuz Erişim Noktalarının aşağıda sıralanan yönergelere uygun olduğunu beyan eder:
EMC Yönergesi 2005
Düşük Voltaj Yönergesi 2006
R&TTE Yönergesi 1999
REACH Yönetmeliği (EC) No 1907/2006
RoHS Yönergesi 2011
WEEE Yönergesi 2002
Bu yönergelere ilişkin uygunluk beyannamesi www.arubanetworks.com adresinde görülebilir.
Kullanıcıların 5250-5350 MHz ve 5650-5850 MHz bantları birincil kullanıcıları olarak yüksek güçte Radar kullanmaları önerilmektedir. Bu Radarlar Lisans Muafiyetli WLAN cihazlarında sinyal karışması ve/veya hasara neden olabilir.
Tıbbi
1. Ekipman tutuşabilir karışımların olduğu yerlerde kullanıma uygun değildir.
2. Yalnızca IEC 60950-1 veya IEC 60601-1 onaylı ürün ve güç kaynaklarına bağlayın. Sonuçta ortaya çıkan tıbbi sistemin IEC 60601-1 sürüm gereksinimlerine uyumundan son kullanıcı sorumludur.
3. Kuru bir bezle silmeniz yeterlidir; başka bakım gerektirmez.
4. Servise tâbi parça bulunmamaktadır, ünite tamir için üreticiye geri gönderilmelidir.
5. Aruba onayı olmadan üründe değişiklik yapılamaz.
!
D I K K A T
Bu aygıtta yapılacak olan ve uygunluktan sorumlu tarafça açık olarak onaylanmamış değişiklikler, kullanıcının bu ekipmanı çalıştırma yetkisini kaybetmesine neden olabilir.
!
D I K K A T
Bu cihaz denetlenemeyen ortamlar için belirlenen IC RSS-102 RF maruz kalma limitlerine uygundur.
Bu ekipmanın kurulumu ve çalıştırılması sırasında, radyasyon kaynağı ile vücudunuz arasındaki uzaklık minimum 20 cm olmalıdır.
!
D I K K A T
5150 ila 5250 MHz frekans aralığında çalıştırıldığında, ortak kanallı Mobil Uydu Sistemleri ile zararlı sinyal karışması potansiyelinin azaltılması amacıyla, bu aygıtın kullanımı Industry Canada mevzuatında kapalı alanlarla sınırlandırılmıştır. Yüksek güçte radarların 5250-5350 MHz ve 5650-5850 MHz bantlarına birincil kullanıcı (öncelikli kullanıcılar) olarak atandığı hususu kullanıcıların bilgisine sunulur. Bu radarlar Lisans Muafiyetli LE-LAN cihazlarında sinyal karışması ve/veya hasara neden olabilir.
!
D I K K A T
Bu cihaz yalnızca iç mekanlarda, tıbbi tesislerin koridor, dinlenme odaları ve ofis alanlarında kullanıma yöneliktir.
Cihaz hastaların yattığı odalara monte edilmemelidir.
第十二條
經型式認證合格之低功率射頻電機，非經許可，公司、商號或使用者均不得擅自變更頻率、加大功率或變更原設計 之特性及功能。
第十四條
低功率射頻電機之使用不得影響飛航安全及干擾合法通信；經發現有干擾現象時，應立即停用，並改善至無干擾時 方得繼續使用。
前項合法通信，指依電信法規定作業之無線電通信。
低功率射頻電機須忍受合法通信或工業、科學及醫療用電波輻射性電 機設備之干擾。
Aruba Ekipmanının Doğru İmhası
Ar uba ürünlerini yerel mevzuata uygun bir şekilde bertaraf edin. Global Çevresel Uygunluk ve Aruba ürünleri hakkında en güncel bilgileri edinmek için www.arubanetworks.com web sitemizi ziyaret edin.
Elektrikli ve Elektronik Ekipman Atıkları
Ömrünün sonuna gelen Aruba ürünleri, AB Üyesi Ülkeler, Norveç ve İsviçre’de ayrıca toplanmak ve işlemden geçirilmek zorundadır. Bu nedenle, bu ürünler, solda gösterilen sembolle (üzerinde çarpı bulunan tekerlekli çöp kutusu) ile işaretlenir. Bu ülkelerde bu ürünlerin ömürlerinin sonunda uygulanacak işlemler, Elektrikli ve Elektronik Ekipman Atıkları (WEEE) ile ilgili 2002/
96EC sayılı Direktifi uygulayan ülkelerin geçerli ulusal mevzuatına uygun olacaktır.
Hindistan RoHS
Bu ürün Hindistan Hükümeti Çevre ve Orman Bakanlığı tarafından yönetilen E-Waste (Yönetim ve İşletim) Kuralları tarafından tarif edilen RoHS koşullarıyla uyumludur.
Avrupa Birliği RoHS (Tehlikeli Maddelerin Kısıtlanması)
Aruba ürünleri, 2011/65/EC sayılı AB Tehlikeli Maddelerin Kısıtlanması (RoHS) Direktifi’ne de uygundur. AB RoHS elektrikli ve elektronik ekipman imalatında belirli tehlikeli malzemelerin kullanımına kısıtlamalar getirmektedir. Özellikle, RoHS Yönergesi uyarınca kısıtlamaya tâbi olan malzemeler Kurşun (baskılı devre ünitelerinde kullanılan Lehim dahil), Kadmiyum, Cıva, Hekzavalan Krom ve Bromür’dür. Bazı Aruba ürünleri, RoHS Direktifi Ek 7 kapsamında listelenen istisnalara (baskılı devre ünitelerinde kullanılan lehim içerisindeki Kurşun) tabidir. Söz konusu yönergeye uygunluğun gösterilmesi için, ürün ve ambalajlar sol tarafta gösterilen “RoHS” etiketi ile işaretlenecektir.
Çin Tehlikeli Maddelerin Kısıtlanması Yönergesi (RoHS)
Aruba ürünleri, Çin çevre beyanı gerekliliklerine de uygundur ve ürünlerde sol tarafta gösterilen
“EFUP 25” etiketi bulunmaktadır.
N O T
Beklenen Hizmet Ömrü 10 yıldır. Ek uygunluk bilgisi için cihazın yan tarafında bulunan etikete başvurun.
ᴹ
ᴹ∂ᴹᇣ⢙䍘༠᰾
Hazardous Materials Declaration
䜘Ԧ〠
(Parts)
ᴹ∂ᴹᇣ⢙䍘ᡆݳ㍐˄Hazardous Substance˅
䫵
˄Pb˅
⊎
˄Hg˅
䭹
˄Cd˅
ޝԧ䬜
˄Cr6+˅ ཊⓤ㚄㤟
˄PBB˅
ཊⓤҼ㤟䟊
˄PBDE˅
⭥䐟⁑ඇ
(circuit modules) X O O O O O
⭥㔶৺⭥㔶㓴Ԧ
(Cables & Cable Assemblies) O O O O O O
䠁䜘Ԧ
(Metal Parts) O O O O O O
ກᯉ઼㚊ਸ⢙䜘Ԧ
(Plastic and Polymeric Parts) O O O O O O
O:㺘⽪䈕ᴹ∂ᴹᇣ⢙䍘൘䈕䜘Ԧᡰᴹ൷䍘ᶀᯉѝⲴਜ਼䟿൷൘ SJ/T11363-2006 ḷ߶㿴ᇊⲴ䲀䟿㾱≲
ԕлDŽIndicates that the concentration of the hazardous substance in all homogeneous materials in the parts is below the relevant threshold of the SJ/T11363-2006 standard.
X:㺘⽪䈕ᴹ∂ᴹᇣ⢙䍘㠣ቁ൘䈕䜘ԦⲴḀа൷䍘ᶀᯉѝⲴਜ਼䟿䎵ࠪ SJ/T11363-2006 ḷ߶㿴ᇊⲴ䲀 䟿㾱≲DŽIndicates that the concentration of the hazardous substance of at least one of all homogeneous materials in the parts is above the relevant threshold of the SJ/T11363-2006 standard.
ሩ䬰ѻᰕⲴᡰӗ૱ˈᵜ㺘ᱮ⽪ᓄ䬮Ⲵ⭥ᆀؑӗ૱ਟ㜭वਜ਼䘉Ӌ⢙䍘DŽ
This table shows where these substances may be found in the supply chain of electronic information products, as of the date of sale of the enclosed product.
↔ḷᘇѪ䪸ሩᡰ⎹৺ӗ૱Ⲵ⧟؍֯⭘ᵏḷᘇ. ḀӋ䴦䜘ԦՊᴹањн਼Ⲵ⧟؍֯⭘ᵏ (ֻྲ,⭥⊐অݳ⁑ඇ)䍤൘ަӗ૱к.
↔⧟؍֯⭘ᵏ䲀ਚ䘲⭘Ҿӗ૱ᱟ൘ӗ૱ѝᡰ㿴ᇊⲴᶑԦлᐕ.
The Environment- Friendly Use Period (EFUP) for all enclosed products and their parts are per the symbol shown here. The Environment- Friendly Use Period is valid only when the product is operated under the conditions defined in the product manual.
www.arubanetworks.com 3333 Scott Boulevard Santa Clara, California 95054
ABD
a Hewlett Packard Enterprise company
Destek İletişimi
Telif Hakkı
© Telif Hakkı 2017 Hewlett Packard Enterprise Development LP
Açık Kaynak Kodu
Bu ürün GNU Genel Kamu Lisansı, GNU Kısıtlı Genel Kamu Lisansı ve/veya diğer açık kaynak lisansları altında lisanslanmış yazılım kodları içerir.
Talep edilmesi durumunda, bu yazılım kaynak kodunun tamamı makine tarafından okunabilir bir kopyası temin edilebilir. Bu teklif bu bilginin ulaştığı herkes için geçerli olup teklifin geçerlilik süresi bu ürün sürümünün Hewlett Packard Enterprise Şirketi tarafından nihai olarak dağıtıma verildiği tarihten itibaren üç yıldır.
Kaynak kodunu temin etmek için 10,00 ABD Doları tutarında çek veya banka havalesini aşağıdaki adrese gönderiniz:
Hewlett Packard Enterprise Company Attn: General Counsel
3000 Hanover Street Palo Alto, CA 94304 ABD
Garanti
Bu donanım ürünü bir Aruba garantisi tarafından korunmaktadır. Ayrıntılar için Aruba Networks standart garanti hüküm ve koşullarına bakınız.
Yazılım Son Kullanıcı Lisans Anlaşması
Yazılım Son Kullanıcı Lisans Anlaşmasını görüntülemek için aşağıdaki QR kodunu tarayın veya http://support.arubanetworks.com adresini ziyaret edin. Documentation sekmesini açın ve Sofware End User Licence Agreement seçeneğini seçin.
Ana Site http://www.arubanetworks.com
Destek Sitesi http://support.arubanetworks.com
Airheads Sosyal Forumları ve
Bilgi Tabanı http://community.arubanetworks.com/
Kuzey Amerika Telefon 1-800-943-4526 1-408-754-1200
Uluslararası Telefon http://www.arubanetworks.com/support-services/contact-support/
Yazılım Lisansı Alma Sitesi http://www.hpe.com/networking/support
Kullanım Ömrü Sonu Bilgisi http://www.arubanetworks.com/support-services/end-of-life/
Güvenlik Olayı Müdahale Ekibi
(SIRT) http://www.arubanetworks.com/support-service/security-bulletins/
Eposta: sirt@arubanetworks.com
