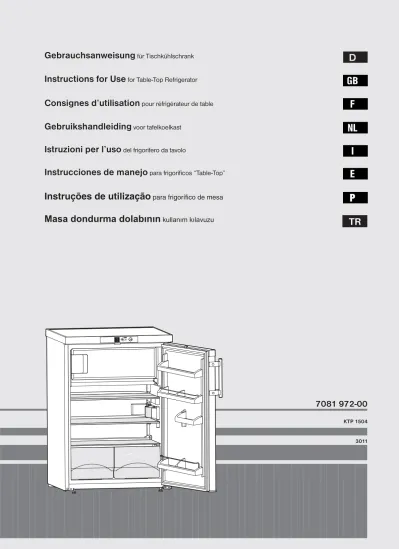

Gebrauchsanweisung für Tischkühlschrank. Instructions for Use for Table-Top Refrigerator. Consignes d utilisation pour réfrigérateur de table

KTP 1504

7081 972-00

3011

Gebrauchsanweisung

für Tischkühlschrank

Instructions for Use

for Table-Top Refrigerator

Consignes d’utilisation

pour réfrigérateur de table

Gebruikshandleiding

voor tafelkoelkast

Istruzioni per l’uso

del frigorifero da tavolo

Instrucciones de manejo

para frigoríficos “Table-Top”

Instruções de utilização

para frigorífico de mesa

Masa dondurma dolabının

kullanım kılavuzu

TR

Bir bakışta cihaz

İç aydınlatma ayarlanabilir rafl ar

Çözülme suyu gideri

Sebze, salata, meyve yerleri

Uzun şişeler için raf Model plakası

Önde durdurma ayakları, arkada taşıma tekerlekleri

Cihaz ve donanımına genel bakış, şekil A

ayarlanabilir kapı durdurucusu W Tüm kapı durdurucuları temizlik için sökülebilir, şekil A2: Durduru-

cuyu yukarı itin ve öne doğru çekip kaldırın.

W Rafl arı* soğutulacak olan malzemelerin yüksekliğine göre ayarlaya- bilirsiniz, şekil A3.

- Rafı kaldırın, öne doğru çekin ve çekip çıkartın.

- Rafl arı daima dayanma kenarı arkaya yukarıya doğru bakacak şekilde içeriye itin, aksi takdirde gıdalar arka duvara yapışarak dona- bilir.

W Şekil A4: Daha uzun şişe ve kaplar için yer gerektiğinde, ön yarı cam plakasını

1

arkaya itmeniz yeterli olur. Yarı cam plakalarının tutma parçalarını

2

temizlik için sökebilirsiniz.

Soğutma alanının en soğuk bölgesi, hassas ve çabuk bozulan gıdalar için Kumanda ve kontrol elemanları

Kumanda ve kontrol elemanları,

şekil A1

1

Komple cihaz için ana açma/kapama regülatörü (soğutma ve don- durma bölümü)

2

SuperFrost düğmesi ile ışıklı diyot sayesinde çalıştırılan fonksiyon- la taze gıdaların hızlı dondurulması

3

Soğutma sıcaklığınının sıcaklık ayarı göstergesi Tavsiye edilern sıcaklık ayarı:

- Soğutma parçası: Sıcaklık ayarı göstergesi

4

: 5 °C

kaydırılabilir şişe ve konserve tutucusu W Şişe ve konserve tutucusunu kaydırarak, şişelerin kapı açılıp

kapanırken devrilmesini önleyebilirsiniz. Tutucu, temizlik için sökü- lebilir:

- Çizelge A2: Tutucuyu kapý durdurucu boyunca tam sað veya sola doðru sürün ve yerine oturmasýný saðlayýn.

Dondurma rafı

Yumurtalık*

Tereyağı durdurucusu

Satın almış olduğunuz yeni cihazınız için sizi tebrik ederiz. Bunu satın almakla, size yüksek kalite, uzun bir kulllanım ömrü ve yüksek çalışma güvenliğini garanti eden modern soğutma teknolojisinin tüm avan- tajlarını elde etmiş oldunuz.

Cihazınızın donanımı, size günlük azami kullanım konforu sunar.

Çevreye zarar vermeden ve geri dönüşüme uygun malzemeler kullanılarak üretilmiş olan bu cihazla siz ve biz, çevrenin muhafazasına aktif bir katkı sağlamış oluyoruz.

Yeni cihazınızın tüm avantajlarını öğrenmek için lütfen bu kullanım kılavuzundaki tüm uyarıları dikkatli bir şekilde okuyun.

Yeni cihazınızı güle güle kullanmanızı dileriz.

Kullanım kılavuzunu iyi saklayın ve cihazı başkasına verdiğiniz- de cihazla birlikte bu kullanım kılavuzunu da verin.

Kullanım kılavuzu birden fazla model için geçerli olduğundan, burada belirtilen değerlerden sapmalar olabilir.

İçindekiler dizini Sayfa

Kullanım kılavuzu

Bir bakışta cihaz ... 44

İçindekiler dizini ... 45

Gıdaları dizme örneği ... 45

Yönetmelikler ... 45

Enerji tasarrufu ... 45

Güvenlik ve uyarı bilgileri ... 46

İmha bilgileri ... 46

Teknik güvenlik ... 46

Kullanım sırasındaki güvenlik ... 46

Kurma talimatları ... 46

Bağlama ... 46

Çalıştırma ... 47

Açma ve kapama ... 47

Sıcaklığı ayarlama ... 47

Sıcaklık ayarı göstergesi ... 47

Soğutma parçası ... 47

SuperCool ... 47

İç aydınlatması ... 47

Soğutma talimatları ... 47

Dondurma rafı ... 48

SuperFrost ... 48

SuperFrost ile dondurma ... 48

Dondurma ve saklama bilgileri ... 48

Buz küplerini hazırlama ... 48

Çözdürme, temizleme ... 48

Arızalar - sorunlar? ... 49

Müşteri hizmetleri ve model plakası ... 49

Kurulum/değiştirme talimatları Kapının yönünü değiştirme ... 49

Kurulum ölçüleri ... 49

Mutfak düzenine montaj ... 49

Yönetmelikler

W Cihaz sadece gıdaların evde veya eve benzer ortam- larda soğutulması için kullanılmalıdır. Bunun arasında, örneğin

- personel mutfaklarında, kahvaltılı pansiyonlarda, - kırlardaki evlerde, otellerde, motellerde ve diğer konak-

lama mekanlarındaki misafirler tarafından,

- toptancılardaki yemek hizmetlerinde veya benzeri hiz- metlerde kullanım da sayılmalıdır.

Cihazı ancak evdeki normal çerçevede kullanın. Diğer herhangi bir şekilde kullanılması yasaktır. Cihaz, ilaçların, kan plazmasının, laboratuar preparatlarının veya 2007/47/

AT sayılı Tıp ürünleri yönetmeliğine tabi benzer madde ve ürünlerin saklanması ve soğutulması için uygun değildir.

Cihazın yanlış kullanımı, saklanan malların zarar görmesine veya bozulmasına neden olabilir. Ayrıca cihazın, patlama tehlikesi bulunan alanlarda çalıştırılması uygun değildir.

W Cihaz, iklim sınıfına göre, sınırlı ortam sıcaklıklarında

çalıştırılmak üzere tasarlanmıştır. Bunların altına düşülmemesi veya bunların aşılmaması gerekir! Cihazınız için geçerli olan iklim sınıfı, model plakasında basılıdır. Anlamlar:

İklim sınıfı düzenleme bazı:

Ortam sıcaklıkları:

SN +10 °C - +32 °C

N +16 °C - +32 °C

ST +16 °C - +38 °C

T +16 °C - +43 °C

- Soğutucu madde devridaiminde sızıntı olup olmadığı kon- trol edilmiştir.

- Cihaz, geçerli güvenlik kurallarına ve 2006/95/AT ve 2004/108/AT sayılı AB yönergelerine uygundur.

§

Gıdaları dizme örneği, şekil A

1 Tereyağı, peynir

2 Yumurtalar

3 Şişe ve konserveler

4 dondurma rafında: Derin dondurulmuş gıdalar, buz küpleri

5 Konserveler, hamur işleri 6 Süt ürünleri

7 Et, balık, sucuk mamülleri, hazır gıdalar 8 Sebze, salata, meyve

Enerji tasarrufu

- Daima havalandırmanın yeterli olduğundan emin olun.

Havalandırma delik ve ızgaralarının üzerini örtmeyin.

- Cihazı doğrudan güneş ışınlarına maruz kalan alanlara ya da fırın, kalorifer ve benzeri yanına kurmayın.

- Enerji tüketimi, kurulum koşullarına veya ortam sıcaklığına bağlıdır.

- Cihazı olabildiğince kısa bir süre için açın.

- Sıcaklık ne kadar düşük ayarlanırsa, enerji tüketimi de o kadar yüksek olur.

- Gıdaları tasnif edilmiş olarak dizin.

- Tüm gıdaları iyi ambalajlı ve örtülü bir şekilde saklayın.

Don oluşmasını önleyin.

- Çok ısınmamaları için gıdaları sadece gerektiği kadar çıkartın.

- Sıcak yiyecekleri koyma: Önce oda sıcaklığına soğumalarını bekleyin.

- Derin dondurulmuş gıdaların soğutma bölmesinde çözülm- esini sağlayın.

- Cihazda kalın bir buz tabakası olduğunda: Cihazın çözülmesini sağlayın.

Biriken toz, enerji tüketimini artırır:

- Isı değiştiricili (cihazın arka tarafındaki metal ızgara)

soğutucunun yılda bir kez tozunun alınması gerekir.

Uyarı

- Gıdaları şekilde gösterildiği şekilde tasnif edin. Bu şekilde cihaz, enerji tasarrufu sağlayacak şekilde çalışır.

- Raf, çekmece ve sepetler, teslimat durumunda ideal enerji verimine göre dizilmiştir.

Güvenlik ve uyarı bilgileri

İmhayla ilgili notlar

Ambalâj yeniden kullanılabilir malzemelerden üretilmiştir.

- Oluklu ambalâj kartonu/karton - Köpüklü polistiren form parçaları - Polietilen folyolar

- Polipropilen sıkma bantları

W Ambalâj malzemesi çocuk oyuncağı değildir - Folyolar nedeniyle boğulma tehlikesi vardır!

W Ambalâjı resmi toplama yerlerine götürün.

Kullanım ömrünü tamamlamış cihaz:

Kullanım ömrünü tamamlamış cihazda hâlâ değerli malzemeler mevcuttur ve bu malzemeler, tasnif edilip çeşitlerine göre ayrılmamış evsel atıklardan ayrılarak atılmalıdır.

W Kullanım ömrünü tamamlamış cihazları kullanılmaz hale getirin. Cihazın fişini prizden çekin, elektrik kablosunu kesin ve çocukların kendilerini kilitley- ememeleri için kilidi kullanılmaz duruma getirin.

W Kullanım ömrü tamamlanmış cihaz nakledilirken soğutucu madde dolaşım düzeneğinin hasar görmemesine dikkat edin.

W Cihazın içerdiği soğutucu madde hakkında gerekli bilgiler, tip levhası üzerinde belirtilmiştir.

W Kullanım ömrü tamamlanmış cihazların imhası, yürürlükte olan yerel yönetmelikler ve yasalar doğrultusunda usulüne uygun ve uzmanca gerçekleşmelidir.

Teknik güvenlik

W Kişilerin yaralanmasını veya eşyalara zarar gelmesini önlemek için, cihazı sadece ambalajında taşıyın ve iki kişinin yardımıyla kurun.

W İçindeki soğutma maddesi R 600a, çevreye zarar vermez, ancak yanıcıdır.

W Soğutma devridaiminin boru hatlarına zarar vermeyin.

Dışarıya sıçrayan soğutma maddesi, gözleri yaralayabilir veya tutuşabilir.

W Soğutma maddesi dışarı sızdığında, sızıntının yakınındaki açık alev veya ateş kaynaklarını giderin, fi şini çekin ve odayı iyice havalandırın.

W Cihazda herhangi bir arıza olması durumunda derhal (cihazı bağlamadan önce) satıcıya danışın.

W Güvenli bir şekilde çalışması için cihazı sadece kullanım kılavuzunda belirtilen talimatlar doğrultusunda monte ediniz ve bağlayın.

W Hata durumunda cihazın elektrik bağlantısını kesin: Fişini çekin (çekerken kablosundan tutup çekmeyin) veya sigortayı kapatın veya sökün.

W Cihazdaki tamir ve müdahalelerin müşteri hizmetleri tarafından yapılması gerekir, aksi takdirde kullanıcı için önemli tehlikeler söz konusu olabilir. Aynı durum, elektrik bağlantı kablosunu değiştirmek için de geçerlidir.

Kullanım sırasındaki güvenlik

W Cihazda, patlayıcı maddeler veya bütan, propan, pentan vs. gibi yanıcı maddeler içeren sprey kutuları saklamayın. Dışarı çıkan gaz, elektrikli parçalardan dolayı tutuşabilir. Bu tip sprey kutularını, üzerinde basılı olan içinde- kiler bilgilerinden veya bir ateş simgesinden tanıyabilirsiniz.

W Yüksek yüzdeli alkolü sadece sıkıca kapalı ve dik olarak saklayın.

W Cihazın içinde açık ateş veya ateş kaynaklarıyla uğraşmayın.

W Cihazın içinde elektrikli aletler kullanmayın (örneğin buharlı temizlik aletleri, ısıtıcılar, buz hazırlayıcıları vs.).

W Tabanı, çekmecelerini, kapılarını vs. üzerine basmak veya dayanmak için kullanmayın.

W Bu cihaz, güvenliklerinden sorumlu bir kişi tarafından cihazın kullanımı konusunda gerekli talimatları almadan veya başlangıçta onun gözetimi altında hareket etmeden, fi ziksel, sensorik veya ruhsal engelli kişiler (veya çocuklar) veya yeterli bilgi ve deneyimi bulunmayan kişiler tarafından kullanılmamalıdır. Çocukların cihazla oynamadıklarından emin olmak için gözetim altında tutulması gerekir.

W Soğuk yüzeylere veya soğutulmuş/dondurulmuş gıdalarla uzun süreli cilt temasını sağlamaktan kaçının. Ağrıya, sağırlık duygusuna ve donmalara neden olabilir. Uzun süreli cilde temas edeceğinde, koruyucu önlemler alın, örneğin eldiven kullanın.

W Çok fazla bekletilmiş gıdaları kullanmayın - gıda zehirlenme- sine yol açabilirler.

W Cihazdaki özel lambalar (ampuller, LED, fl üoresanlar), iç kısmını aydınlatmak için olup, oda aydınlatması için uygun değildir.

Kurma talimatları

W Kurulum/montaj sırasında, soğutma devridaiminin boru hatlarına zarar gelmemesine dikkat edin.

W Aradaki cihazı, 10 numaralı bir çatal anahtarla ayaklarının üstünde sıkıca ve düz bir şekilde duracak şekilde ayarlayın.

W Soğutucu madde devridaiminde herhangi bir sızıntı olması durumunda, cihazın kurulduğu odada tutuşabilir bir hava- gaz karışımının oluşmamasını sağlamak için, cihazınızın kurulduğu odanın, Norm EN 378 uyarınca her 8 g R 600a soğutucu madde dolum miktarı başına 1 m³ kadar bir hacme sahip olması gerekir. Soğutucu madde miktarıyla ilgili bilgiler için cihazın iç kısmındaki model plakasına bakınız.

W Cihazı her zaman doğrudan duvara kurun.

W Havalandırma aralıklarının ayarının

değiştirilmemesi gerekir. Kurulum ve değiştirme talimatları ile ilgili eke bakın.

W Soğutucunuzun/derin dondurucunun üzerine, örneğin mikrodalga fırın, ekmek kızartma makinesi vs. gibi ısı yayan herhangi bir cihaz koymayın!

W Cihazın yanmasına neden olmamaları için, yanan mumları, lambaları ve açık alevli diğer eşyaları cihazdan uzak tutun.

W Nem nedeniyle yangın tehlikesi!

Akım taşıyan parçalar veya elektrik bağlantısı ıslandığında kısa devre oluşabilir.

- Cihaz, kapalı alanlardaki kullanıma göre tasarlanmıştır. Cihazı dışarıda veya nemli ya da sıçrayan suların bulunduğu alan- larda kullanmayın.

W Dikkat! Yanlış taşımadan dolayı yaralanma ve hasar görme tehlikesi vardır!

- Cihazı ambalajlı olarak taşıyın.

- Cihazı dik konumda taşıyın.

- Cihazı yalnız taşımayın.

W Cihaz ancak boş haldeyken kaydırılabilir.

UYARI

Kısa devreden kaynaklanan yangın tehlikesi mevcuttur!

Cihazın veya başka bir cihazın elektrik kablosu/fişi birbirine ve cihazın arkasına temas ederse, elektrik kablosu/fişi, cihazın titreşimlerinden dolayı zarar görebilir ve bunun sonucunda bir kısa devre oluşabilir.

• Cihazı, hiçbir fişe veya elektrik kablosuna dokunmayacak şekilde kurun.

• Cihazın arka tarafındaki prizlere ne cihazı, ne de başka cihazları takmayın.

Bağlama

Kurulum yerindeki akım türü (alternatif akım) ve ge- rilim ile model plakasındaki verilerin birbirine eşit olması gerekir. Model plakası, sol iç tarafta, sebze yerlerinin yanında bulunur.

W Cihazı sadece gerektiği şekilde kurulmuş bir korumalı priz üzerinden bağlayın.

W Prizin 10 A veya üstü ile korunmuş olması, cihazın arkasında bulunmaması ve kolay erişilebilir bir yerde olması gerekir.

W Ağ kablosunu cihazın arkasından çıkartırken kablo tutucu- sunu sökün, aksi takdirde titreşim sesleri duyulur!

İKAZ

Elektronik için hasar görme tehlikesi!

W Ada invertörleri (doğru akımı alternatif akıma veya döner akıma çevirme) veya enerji tasarrufu prizleri kullanmayın.

UYARI

Yangın ve aşırı ısınma tehlikesi mevcuttur!

W Uzatma kablosu veya dağıtım çubukları kullanmayın.

Soğutma parçası

* model ve donanıma göre değişir Cihazı devreye sokmadan önce temizlemenizi tavsiye ederiz;

daha ayrıntılı bilgiler için bakınız “Temizleme”.

Açma ve kapama

- Şekil A1: Ana açma/kapama regülatörüyle

1

daima komple cihazı açar veya kaparsınız, dondurma rafını ve soğutma bölmesini.

W Açma: Açma/kapama regülatörünü

1

bir demir parayla çe- virerek, sıcaklık ayarı göstergesi

3

’ün yanmasını sağlayın.

- Cihaz çalıştığında, sıcaklık ayarı göstergesi

3

yanar ve iç lamba yanıktır.

W Komple cihazı kapatma: Ana açma/kapama regülatörünün aralığını

1

bir demir parayla sonuna kadar “0” sıfır ayarına geri çevirip, sıcaklık ayarı göstergesinin kararmasını sağlayın. Soğutma ve dondurma rafı kapanır.

Sıcaklığı ayarlama

W Şekil A1: Sıcaklık regülatörünü

1

bir demir parayla, gö- sterge, istediğiniz sıcaklıkta

3

yanıp sönene kadar çevirin.

Aralığın ayarlarının anlamları aşağıdaki şekildedir:

1. nokta = en sıcak sıcaklık, en düşük soğutma ayarı maks. = en düşük sıcaklık, en büyük soğutma değeri W Tavsiye edilern sıcaklık ayarı:

- Soğutma parçası için: 5 °C

Ayarlama sırasında, ayarlanan sıcaklığın LED’i yanıp söner.

Dondurma rafı* bulunan cihazlarda aşağıdakiler geçerlidir:

- Derin dondurulmuş gıdalar dondurma bölmesinde

saklandığında, 5 °C ile 1 °C arasındaki bir sıcaklık regülatörü ayarını tavsiye ederiz.

- 18 °C altındaki ortam sıcaklıklarında cihazın kış ısıtması otomatik olarak devreye girer.

Uyarı: Soğutma alanı sıcaklıklarının, kapının açılma sıklığından, doluluk oranından ve kurulum yerinin oda sıcaklığından etkileneceğini unutmayın.

İstediğiniz sıcaklığa bağlı olarak regülatörü biraz daha ayarlamanız gerekebilir.

Devreye alma

İç aydınlatması

kapı yaklaşık 15 dakika boyunca açık kaldıktan sonra oto- matik olarak kapanır. Kısa bir süre boyunca açılan kapıda yanmayıp, sıcaklık ayarlama göstergesi yandığında, bir olasılık lamba bozulmuştur.

Ampulü değiştirme:

W Ampul verileri: maks. 15 W, akım türüyle gerilimin model plakasında belirtilenle eşit olması gerekir. Sadece aynı ölçülerdeki ampulleri kullanın, duy: E 14.

W Cihazı kapatın. Fişini çekiniz veya sigortayı kapatın veya sökün.

W Lambanın kapağını F1 şeklinde gösterildiği gibi yerinden çıkartın 1 ve ardından arkaya doğru asın 2.

W Lambayı F2 şeklinde gösterildiği gibi değiştirin.

W Kapağı tekrar arkaya asın ve yanlardan yerlerine oturmasını sağlayın.

Soğutma talimatları

W Soğutma bölmesindeki doğal hava sirkülasyonu sayesin- de, çeşitli gıdaların saklanması için uygun olan farklı sıcaklık bölgeleri oluşur.

- En soğuk yerler, sebze yerlerinin hemen üstünde ve arka duvarda bulunur (örneğin sucuk ve et ürünleri için uygun- dur);

- En sıcak yerler, ön bölmelerde ve kapıda bulunur (örneğin sürülebilecek tereyağı ve peynir için uygundur).

W Gıdaları, havanın rahatça devridaim yapmasına uygun bir şekilde, yani çok fazla dip dibe olmayacak şekilde saklayın.

W Kolay kokan veya tadı kolay bozulan gıdalarla sıvıları daima kapalı kaplarda veya üstü örtülü olarak saklayın.

W Ambalaj materyali olarak yeniden değerlendirilebilir pla- stik, metal, Alüminyum, cam kaplar ve saklama folyoları kullanılabilir

W Saklama süresini azatlmamak için, örneğin meyve, sebze ve salatalar gibi çok fazla etilen gazı yayan ve çok hassas gıdaları daima ayırın veya sarın; örneğin domatesleri kivi veya marulla birlikte aynı yerde saklamayın.

Sıcaklık ayarı göstergesi ,

şekil A1/

3

- Yanık sıcaklık ayarlama göstergesi, cihazın çalıştığını gö- sterir.

- Münferit ışıklı göstergelere sıcaklık bölgeleri atanmıştır.

Bunlar, soğutma sıcaklığının seçilen ayarlama değerlerini gösterir.

Dondurma rafı

Dondurma rafında

-18 °C ve altındaki saklama sıcaklıklarında (orta sıcaklık ayarı regülatör ayarından sonra) derin dondurulmuş gıdaları ve dondurulmuş gıdaları birkaç ay saklayabilir, buz küpleri hazırlayabilir ve ayrıca taze gıdaları dondurabilirsiniz.

Uyarı: Termometre veya diğer ölçme cihazlarıyla ölçülen raftaki havanın sıcaklığı değişiklik gösterebilir. Ancak raf doluyken, dondurulmuş gıdanın üzerinde bunun etkisi düşüktür. Derin dondurulmuş gıdanın çekirdek sıcaklığının değeri, bu dalgalan- malarda ortalama değeri teşkil eder.

SuperFrost

Taze gıdaların olabildiğince kısa bir süre içinde çekirdeklerine kadar dondurulması ve zaten saklanmış olan dondurulmuş gıdaların bir “soğukluk yedeği” barındırması gerekir. Bunu da SuperFrost özelliği sağlar. Bu sayede dondurulan gıdaların besin değeri, görünümü ve tadı en iyi şekilde muhafaza edilir.

W 24 saat içinde maksimum kaç kg taze gıdayı

dondurabileceğiniz, model plakasında “Dondurma kapasitesi ... kg/24 saat”

4

altında belirtilmiştir. Bu maksimum dondu- rulacak gıda miktarı, model ve iklim sınıfına göre değişiklik gösterir.

SuperFrost ile dondurma

Şekil A1/

2

W SuperFrost tuşuna

2

kısa bir süre için basıldığında LED yanar.

- Dondurma sıcaklığı düşer, cihaz maksimum soğutma gücün- de çalışır.

W Ardından taze gıdaları yerleştirin.

- SuperFrost yaklaşık 65 saat sonra otomatik olarak kapanır. Dondurma işlemi tamamlanmıştır,

- SuperFrost LED’i sönük. Cihaz tekrar enerji tasarrufu sağlayan son ayarlama değerindeki normal işletimde çalışır.

Uyarı: SuperFrost aşağıdaki şartlarda çalıştırılmamalıdır:

- daha önce dondurulmuş olan malların yerleştirilmesi.

Dondurma ve saklama bilgileri

W Derin dondurulmuş gıdaları (hazır dondurulmuş gıdaları) doğrudan soğutma rafına yerleştirebilirsiniz.

W Hızlı dondurma rafına mümkün olduğunca şişe koymayın, koysanız bile en geç bir saat içinde çıkartın, yoksa patlar!.

W Çözülmüş gıdaları tekrar dondurmayıp, hazır gıda olarak kullanın. Besin değeri ve tadı en iyi bu şekilde muhafaza edilir.

W Çeşitli gıdaların dondurma rafında saklanma süresiyle ilgili referans değerler, aşağıdaki şekildedir:

Dondurma 2 ile 6 ay arasında

Sucuk, pastırma 2 ile 6 ay arasında Ekmek, hamur işleri 2 ile 6 ay arasında Yabani hayvanlar, domuz eti 6 ile 10 ay arasında Balık, yağlı 2 ile 6 ay arasında Balık, yağsız 6 ile 12 ay arasında

Peynir 2 ile 6 ay arasında

Tavuk eti, dana eti 6 ile 12 ay arasında Sebze, meyve 6 ile 12 ay arasında - Hangi değerin geçerli olduğu, gıdaların kalitesine, dondur-

madan öncekli ön işlemlere ve evin kalite beklentilerine bağlı olarak değişir. Yağ oranı daha fazla olan gıdalar için alttaki değerler geçerlidir; yağlar bozulmaya elverişlidir.

Buz küplerini hazırlama

W Buz kabının* dörtte üçünü suyla doldurun ve donmasını bekley- in. Buz küplerini kaplarından çıkartmak için kabı çevirebilir veya buz kabını kısa bir süre için akan suyun altına tutabilirsiniz.

Çözdürme, temizleme

Soğutma bölmesinde

Dondurma rafı olmayan cihazlar otomatik olarak çözer. Soğutma bölmesinin duvarında oluşan nem bir çözülme suyu gideri üzerinden, soğutma bölmesinin dışındaki bir buharlaşma yerine iletilir. Çözülme suyu, kompresör sıcaklığı sayesinde buharlaşır; arka duvardaki su damlaları çalışmadan kaynaklanır ve normaldir.

W Sadece çözülme suyunun, sebze yerlerininin üstündeki, arka duvardaki dışarı akma deliğinden (şekil A’daki ok) daima rahat bir şekilde dışarı akmasına dikkat edin.

Uzun süre

çalıştıktan sonra dondurma rafında

Çözdürmek için elektri- kli ısıtma veya buharlı temizlik cihazları, çözdür- me spreyleri, açık alevler veya bunları çözdürmek

için metal aletler kullanmayın. Yaralanma ve arızalanma tehlikesi vardır!

Çözdürme işlemini hızlandırmak için rafın içine sıcak, ancak kaynamayan su dolu bir kap yerleştirin.

Çözdürmek için aşağıdaki adımları izleyin:

W Cihazı kapatın: Fişini çekin veya

- Sıcaklık regülatörünü “0” konumuna çevirin.

W Dondurulmuş gıdaları çıkartın, gazete kağıdına veya örtülere sarın ve serin bir yerde saklayın.

W Rafın ve cihazın kapısını çözdürme işlemi açık bırakın.

W Çözülme suyunu bir sünger veya bir bezle alın. Ardından cihazı temizleyin.

Temizlenmesi

W Temizlemem için cihazı prensip olarak devre dışı bırakın. Fişini çekin veya önceden çalıştırılmış sigortaları sökün veya kapatın.

W Dış duvarları, iç bölmeyi ve donanım parçalarını ılık su ve biraz deterjanla elle temizleyin. Buharlı temizlik aletleriyle çalışmayın - yaralanma ve zarar verme tehlikesi vardır!

Aşındırıcı/çizik bırakan süngerleri, konsantre olmayan temizlik maddelerini ve kum, klorit veya asit içeren temizlik maddelerini veya kimyasal çözücü maddeleri asla kullanmayın.

- Yumuşak bezler ve nötr pH değerine sahip genel temizleyiciler tavsiye edilir. Cihazın iç kısmında sadece gıdalara zarar ver- meyecek temizlik ve bakım maddeleri kullanılmalıdır.

- Havalandırma aralıklarına, elektrikli parçalara ve boşaltma kanalına* temizlik suyu girmemesine dikkat edin. Cihazı kurulayın.

- Cihazın iç kısmındaki model plakasını hasara uğratmayın veya sökmeyin; müşteri hizmetleri için önemlidir.

W Arka duvarda, sebze yerlerinin üstündeki boşaltma kanalını sık sık temizleyin, şekil A, ok.

Gerekirse ince bir yardımcı aletle, örneğin pamuklu çu- buk veya benzeri ile temizleyin.

W Kablo veya diğer parçaların kopmamasına, bükülmemesine veya zarar görmemesine dikkat edin.

W Ardından cihazı tekrar takın/çalıştırın.

Cihazın uzun süre için devre dışı bırakılacağı durumlarda cihazı boşaltın, fi şini çekin, tarif edildiği gibi temizleyin ve koku oluşmasını önlemek için cihazın kapısını açık bırakın.

Arızalar - sorunlar?

Cihazınız, arızalanmayacak ve uzun bir kullanım ömrüne sahip olacak şekilde tasarlanmış ve üretilmiştir.

Ancak buna rağmen çalışma sırasında da bir arıza

oluştuğunda lütfen arızanın kullanım hatasından kaynaklanıp kaynaklanmadığını kontrol edin. Bu durumda, doğan masrafl arı garanti süresi içinde bile ödemeniz gerekir.

Aşağıdaki hataları, olası nedenlerini kontrol ederek kendiniz giderebilirsiniz:

Arıza Olası nedeni ve çözümü

Cihaz çalışmıyor, gösterge sönük - Cihaz düzgün bir şekilde çalıştırılmış mı?

- Elektrik fi şi prize düzgün bir şekilde takılmış mı?

- Prizin sigortası sağlam mı?

İç aydınlatma yanmıyor

- Soğutma bölmesi çalıştırılmış mı?

- Lamba arızalı. Lambayı “İç aydınlatma” bölülmünde açıklandığı gibi değiştirin.

Çok gürültülü

- Cihaz, sağlam bir zemin üzerinde mi duruyor, yanındaki mo- bilya veya eşyalar, soğutucu çalışırken titriyor mu?

Gerekirse cihazı biraz kenara çekin, ayaklarını ayarlayın, şişe ve kapları birbirinden uzaklaştırın.

- Normal olanı:

Arıza sesleri, bir fokurdama veya şıpırtı sesi, soğutma sir- külasyonunda akan soğutma maddesinden gelir.

Hafi f bir tıklama, soğutucu (motor) otomatik olarak açılıp kapandığında oluşur.

Bir motor uğultusu, cihaz çalıştığında kısa süreli olarak biraz daha yüksek seslidir. SuperFrost çalıştırıldığında, taze yerleştirilmiş gıdalarda veya kapı uzun süre açık bırakıldığında soğutma gücü otomatik olarak artar.

Sıcaklık yeterince soğuk değil

- Sıcaklık regülatörü doğru ayarlanmış mı? (Gerekirse daha soğuk olarak ayarlayın.

- Cihazın kapısı düzgün bir biçimde kapanıyor mu?

- Gelen ve giden havalandırması yeterli mi?

Gerekirse havalandırma ızgarasını boşaltın.

- Ortam sıcaklığı çok sıcak mı? (bakınız Bölüm “Yönetme- likler”)

- Cihaz çok sık veya çok uzun bir süre boyunca açıldı mı?

- Gerekirse biraz bekleyip, gerekli sıcaklığın kendiliğinden tekrar devreye girip girmediğine bakın.

Müşteri hizmetleri ve model plakası

Yukarıda belirtilen nedenlerden hiçbiri söz konusu olmayıp, arızayı kendiniz gideremediğiniz veya birden fazla LED yanıp söndüğü takdirde lütfen size en yakın müşteri hizmetlerine başvurun (ekteki dizin).

Lütfen

cihazın adını

1

, Servis

2

,

cihaz numarasını

3

(model plakasında yazar) (bkz. şekil) ve hangi LED göster- gelerinin yanıp söndüğünü bildirin. Bu, daha hızlı ve hedefe yönelik bir servis verilmesini sağlar. Model plakası, cihazın iç kısmında, solda bulunur.

Kurulum/değiştirme talimatları

Okumadan önce lütfen arkadaki şekillerin bulunduğu iç sayfayı açın.

Üretici bütün tip ve modelleri sürekli olarak geliştirir. Bu nedenle şekil, donanım ve teknolojide değişiklik yapma hakkını saklı tutmak zorunda olmamızı bu nedenle lütfen anlayışla karşılayın.

Kapının yönünü değiştirme

Şekil T: Gerekirse kenarı değiştirebilirsiniz.

Ardından, şekil T/T1’de gösterildiği gibi, pozisyonların sırasına göre devam edin.

Kurulum ölçüleri

Cihazın ebatları için yandaki şekle S ve aşağıdaki tabloya bakın.

Modeller Cihazın ebatları (mm) Nominal

genişlik a c c' d e e' g h

KTP1504 602 613 640 1174 628 657 611 851

Mutfak düzenine montaj

1

Üst dolap

2

Soðutucul-/Dondurucu alet

3

Mutfak dolabı

4

Duvar

Çizelge U: Aletler mutfak donanýmýna uygun þekilde monte edi- lebilir. Aletin mutfak düzeni yüksekliðine uyum saðlamasý için, aletin üst tarafýnda uyumlu bir dolap

1

yerleþtirilebilir.

Standart mutfak dolaplarıyla (derinliği maks. 580 mm) değiştirildiğinde cihaz, mutfak dolabının şekil U

3

yanına kurulabilir. Cihazın kapısı yandan 31 mm, cihazın ortasında da 48 mm mutfak dolabı ön kapısının karşısında durur. Bu sayede kolayca açılır ve kapanır.

Aşağıdakiler, havalandırma için önemlidir:

- Takma dolabının arkasında, bütün takma dolabı genişliği boyunca en az 50 mm derinliğinde bir havalandırma boşluğunun olması gerekir.

- Odanın tavanının altındaki havalandırma çapının en az 300 cm² olması gerekir.

- Havalandırma çaprazı ne kadar büyük olursa cihaz da o kadar enerji tasarrufu sağlayarak çalışır.

Cihaz, menteşelerle bir duvarın yanına

şekil U

4

kurulduğunda, cihazla duvarın arasındaki mesafenin en az 36 mm olması gerekir. Bu mesafe, kapı açık olduğunda kolunun taşma mesafesine eşittir.
