Cihazın Çalıştırılması

Cihazın Çalıştırılması

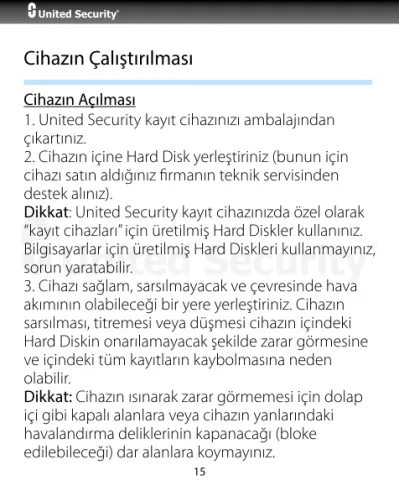

Cihazın Açılması

1. United Security kayıt cihazınızı ambalajından çıkartınız.

2. Cihazın içine Hard Disk yerleştiriniz (bunun için cihazı satın aldığınız firmanın teknik servisinden destek alınız).

Dikkat: United Security kayıt cihazınızda özel olarak

“kayıt cihazları” için üretilmiş Hard Diskler kullanınız.

Bilgisayarlar için üretilmiş Hard Diskleri kullanmayınız, sorun yaratabilir.

3. Cihazı sağlam, sarsılmayacak ve çevresinde hava akımının olabileceği bir yere yerleştiriniz. Cihazın sarsılması, titremesi veya düşmesi cihazın içindeki Hard Diskin onarılamayacak şekilde zarar görmesine ve içindeki tüm kayıtların kaybolmasına neden olabilir.

Dikkat: Cihazın ısınarak zarar görmemesi için dolap içi gibi kapalı alanlara veya cihazın yanlarındaki havalandırma deliklerinin kapanacağı (bloke edilebileceği) dar alanlara koymayınız.

4. Kameradan gelen görüntü kablolarını cihazın arkasındaki BNC girişlerine takınız.

5. Cihazın Alarm girişleri {Resim 1} veya Ses girişleri {Resim 2} varsa (ve sisteminiz bu özellikleri destekliyorsa) bağlantılarını yapınız.

(Resimde 8 Kanal Alarm Girişi ve 1 Kanal Alarm Çıkışı örnek olarak gösterilmiştir.)

87 6 5 G 4 3 2 1 GSENSOR ALARM

3 1

4 AUDIO 2

INPUT AUDIO OUTPUT

Resim 2 Resim 1

(Resimde 4 Kanal Ses Girişi ve 1 Kanal Ses Çıkışı örnek olarak gösterilmiştir.)

6. Eğer United Security kayıt cihazınıza PTZ kamera (Speed Dome) bağlıyorsanız ve bu kameranın data iletişimi RS-485 üzerinden yapılıyorsa, cihazın arkasındaki RS-485 portuna {Resim 3} PTZ kameradan gelen data kablolarını polariteye (artı/

eksi uçlarına) dikkat ederek bağlayınız.

RS485

Resim 3

7. Cihazın arkasındaki USB girişine bir fare takınız.

8. Cihazın VGA veya HDMI çıkışlarından birine monitör bağlayınız.

9. Son olarak, cihazın besleme adaptörünü cihazın arkasındaki besleme girişine takınız. Bazı United Security kayıt cihazlarının arkasında Açma/Kapama düğmesi bulunmaktadır. Eğer varsa onu “açık”

konuma getiriniz.

Kayıt cihazınızı ilk başlattığınızda eğer içinde Hard Disk yoksa aşağıdaki uyarı penceresi açılacaktır {Resim 4}.

Sihirbazı Baslat

Sonraki Bu pencereyi bir daha gosterme.

Disk Uyarisi Disk Yok 1

Resim 4

Bu durumda cihazı satın almış olduğunuz firmanın teknik servisi ile temasa geçerek içine sadece “kayıt cihazları” için üretilen Hard Disk yerleştirilmesini sağlayınız. Bilgisayarlar için üretilen Hard Disk’leri kesinlikle kullanmayınız.

Sihirbaz

Eğer United Security kayıt cihazınızda Hard Disk mevcutsa, cihazınız açıldığında ilk olarak aşağıda gördüğünüz “Sihirbaz” ekranı açılacak ve size kayıt cihazınızın bazı temel ayarlarını yapmak için yol gösterecektir.

United Security^R

CH 1 CH 2 CH 3

CH 4 CH 5 CH 6

CH 7 CH 8 CH 9

R M R M R M

R M R M R M

R M R M R M

Sihirbazı Baslat

Sonraki

Bu pencereyi bir daha gosterme. 2

1

Resim 5 United Security kayıt cihazınızın her açılışında bu sihirbaz penceresinin gözükmemesi için, sol alt köşedeki “Bu pencereyi bir daha gösterme”

kutucuğunu {Resim 5-1} işaretleyerek “Sonraki”

butonuna basınız {Resim 5-2}.

Cihaza Şifre Verilmesi

Cihaza şifre vermenizi isteyen ekran açılacaktır {Resim 6}.United Security kayıt cihazınızın ve

görüntülerinizin güvenliği açısından, bu aşama çok önemlidir. Cihaza sadece size özel bir şifre tanıtınız ve “Sonraki” butonuna basınız. Bu adımda şifre tanımlamadan bir sonraki adıma geçmeyiniz.

Sonraki Onceki Bu pencereyi bir daha gosterme.

Kullanici adi admin

********

********

Sifre Sifreyi tekrar giriniz

Lütfen bir kullanıcı adı ve şifre yaratınız. Bu adımı tamamlamadan bir sonraki adıma geçemeyeceksiniz.

Resim 6

HDD Ayarları

“HDD Yönetimi” penceresi açılacak ve eğer United Security kayıt cihazınıza Hard Disk bağlamışsanız, formatlamanız istenecektir.

1- Formatlamak istediğiniz Hard Disk’in “Düzenle”

kolonundaki yuvarlak ikonun {Resim 7-1} üzerine tıklayarak işaretleyiniz.

Sonraki Onceki İptal

HDD’yi Formatla Bu pencereyi bir daha gosterme.

Ustune Yaz Otomatik

No. Tip Disk Grubu Durum Bos/Toplam

HDD Yonetimi

Bos/Sure Sec

1 Oku/Yaz Grup1 Dolu OM/18636 0s

4 Oku/Yaz Grup1 Tamam 16070/18636 1462 Saat

Resim 7 1

3 2

4

2- “HDD’yi Formatla” butonuna {Resim 7-2} basarak söz konusu Hard Diski formatlayınız.

3- Eğer United Security kayıt cihazınızda birden fazla Hard Disk varsa, bunu tüm Hard Diskler için yapınız. Tüm Hard Diskler formatlanmadığı takdirde cihazınızın kaydında sorunlar yaşanacaktır.

4- “Üstüne Yaz” bölümünün “Otomatik” olarak seçili {Resim 7-3} olmasını sağladıktan sonra tekrar

“Sonraki” butonuna {Resim 7-4} basınız.

Network Yapılandırması

Bir sonraki adımda “Network Yapılandırması”

ekranı açılacaktır {Resim 8}. Eğer network ayarları konusunda bilginiz sınırlı ise, cihazı satın almış olduğunuz United Security yetkili satıcısının teknik servisi ile temasa geçerek network ayarlarının yapılandırılmasını sağlayınız. Daha sonra “Sonraki”

butonuna basınız.

Sonraki Onceki İptal

Bu pencereyi bir daha gosterme.

Network Yapilandirmasi

PPPoE

09000 00080

Client Portu HTTP Portu

192.168.001.100 192.168.001.001 046.196.235.090 008.008.008.008 255.255.255.000 IP Adresi

Subnet Mask Gateway DNS1 DNS2 UPNP Devre Disi

DHCP Statik 3G

Resim 8

Email Yapılandırması

“Email Yapılandırması” ekranı açılacaktır {Resim 9}.

Eğer kamerlardan birinde hareket olduğunda, alarm girişlerinden biri tetiklendiğinde, Hard Diski arızalandığında, Hard Diski dolduğunda, kameralardan biri koptuğunda veya şifrenizi unuttuğunuzda United Security kayıt cihazınızın size Email göndererek bilgilendirmesini istiyorsanız, aşağıdaki adımları uygulayınız.

Sonraki Onceki İptal Test Email Devre disi

Bu pencereyi bir daha gosterme.

Otomatik Email

Sifreleme SMTP Port SMTP Server Kullanici adi

Sifre goster

Gonderici Alici 1 Alici 2 Alici 3 Sikligi

00025

Resim 9 1

2 3 8 9

4 5 6 7 10 11

a- “Email” seçeneğini {Resim 9-1} “Etkin” olarak değiştiriniz.

b- ”Şifreleme” alanından {Resim 9-2} “Otomatik”

seçeneğini seçiniz.

c- “SMTP Port” alanına {Resim 9-3} gönderici olarak kullanılacak olan Email adresinin SMTP portunu,

“SMTP Server” alanına ise {Resim 9-4} yine bu Email hesabının SMTP Server adresini yazınız. Bu bilgiler her mail servis sağlayıcı için (gmail, hotmail vb) farklıdır ve internette servis sağlayıcınızın adının yanına “SMTP mail ayarları” yazıp aratarak bu bilgilere erişebilirsiniz.

d- “Kullanıcı Adı” alanına {Resim 9-5} gönderici olarak kullanılacak olan Email adresini yazınız.

e- “Şifre” alanına {Resim 9-6} bu Email adresinizin şifresini yazınız. Bu satırın yanındaki “Göster”

kutucuğunu {Resim 9-7} işaretlerseniz, yazdığınız şifre görünür olacaktır.

f- “Gönderici” alanına {Resim 9-8} United Security kayıt cihazınızı tanımlamak için bir isim giriniz. Bu isim, gönderilecek olan Email’in hangi cihazdan geldiğini anlamanız için kullanılacaktır. Örneğin

“United Security DVR” gibi bir isim yazabilirsiniz.

g- Kayıt cihazınızın modeline bağlı olarak “Alıcı”

alanları {Resim 9-9} bir veya daha fazla olabilir. Bu alanlara cihazınızın hangi Email adreslerine mail göndermesini istiyorsanız, o Email adreslerini yazınız.

h- “Sıklığı” alanından {Resim 9-10} United Security kayıt cihazınızın alarm tetiklemesi devam ettiği sürece ne kadar sürede bir mail göndermesini istiyorsanız o süreyi seçiniz. Örneğin United Security kayıt cihazınızın hareket algıladığında mail göndermesini istiyorsanız, cihazınız hareket algıladığı sürece burada belirtilen aralıklarla size mail gönderecektir.

i- “Test Email” butonuna {Resim 9-11} basınız. Eğer Email hesabınızın yapılandırması doğru ise, United Security kayıt cihazınız “Alıcı” alanlarına yazmış olduğunuz hesaplara mail gönderecektir. Eğer “Alıcı”

alanına yazdığınız mail hesabına mail gelmiyorsa, yukarıda yapmış olduğunuz ayarlar yanlıştır veya cihazınızın internet bağlantısında sorunlar olabilir.

Kontrol ederek tekrar deneyiniz.

j- “Sonraki” butonuna basarak ilerleyiniz.

IP Kamera Ayarları

“IP Kamera Ayarı” ekranı açılacaktır. Bu ekranda United Security kayıt cihazınıza network üzerinden eklemek istediğiniz IP kameraları tanıtabilirsiniz.

Detaylı bilgi için “IP Kamera Bağlanması” başlığı altında belirtilen konulara bakınız. Eğer kayıt cihazınıza IP kamera ilave etmeyecekseniz “Sonraki”

butonuna basınız.

Haftalık Kayıt Programı

Bu sayfada, United Security kayıt cihazınızın haftanın hangi gün ve saatlerinde ne şekilde kayıt yapacağını belirleyebilirsiniz.

Bunun için,

a- “Kanal” alanından {Resim 10-1} hangi kameranın kayıt tipini belirleyecekseniz o kanalı seçiniz.

b- “Normal Kayıt” tipi için kayıt takvimini

yapılandıracaksanız, yeşil renkli “Normal” {Resim 10-2}

butonuna basınız.

Sonraki Onceki İptal Bu pencereyi bir daha gosterme.

Haftalik Kayit Programi

Kanal Normal Hareket

Kopyala Knl1 Suraya

Knl1

Tumu Kopyala

Alarm

0 P P S C P C C

2 4 6 8 10 12 14 16 18 20 22

Resim 10

1 2 4 5

7 6 3

c- Takvim alanına {Resim 10-3} gelerek, “Normal Kayıt” özelliğinin aktif olmasını istediğiniz gün ve saat dilimlerini imleç ile tarayarak seçiniz.

d- “Hareketli Kayıt” tipi için kayıt takvimini

yapılandıracaksanız, sarı renkli “Hareket” {Resim 10-4}

butonuna basınız.

e- Takvim alanına {Resim 10-3} gelerek, “Hareketli Kayıt” özelliğinin aktif olmasını istediğiniz gün ve saat dilimlerini imleç ile tarayarak seçiniz.

f- “Alarm Kayıt” tipi için kayıt takvimini

yapılandıracaksanız, kırmızı renkli “Alarm” {Resim 10- 5} butonuna basınız.

g- Takvim alanına {Resim 10-3} gelerek, “Alarm Kayıt”

özelliğinin aktif olmasını istediğiniz gün ve saat dilimlerini imleç ile tarayarak seçiniz {Resim 10-3}.

h- Bu özelliğin United Security kayıt cihazınıza bağlı başka kameralar için de aktif olmasını istiyorsanız, ilk adımda belirtilen “Kanal” alanından {Resim 10-1} farklı bir kanal seçiniz ve sonraki adımları her bir kanal için ayrı ayrı yaptıktan sonra “Sonraki” butonuna {Resim 10-6} basınız. Veya “Kopyala” butonuna {Resim 10-7}

bastıktan sonra “Sonraki” butonuna {Resim 10-6}

basınız.

Genel Sistem Yapılandırması

“Genel Sistem Yapılandırılması” ekranı açılacaktır.

Sakla Onceki İptal Bu pencereyi bir daha gosterme.

Genel Sistem Yapilandirmasi Tarih

Tarih Formati Saat Formati Dil Video Formati Menu Zamanasimi Mod Saat

20/10/2017 20:00:00 GG/AA/YY 24Saat Turkce PAL 10Dak XVR

1 2 3 4 5 6 9 7

8

Resim 11

Tarih

{Resim 11-1}. Bu alandan cihazın tarih ayarını yapabilirsiniz.

Saat{Resim 11-2}. Bu alandan cihazın saat ayarını yapabilirsiniz.

Tarih Formatı

{Resim 11-3}. Bu alandan tarihin gösterim formatını Ay/Gün/Yıl (AA/GG/YY), Gün/Ay/Yıl (GG/AA/YY) veya Yıl/Ay/Gün (YY/AA/GG) olarak değiştirebilirsiniz.

Saat Formatı

{Resim 11-4}. Saat formatını 12 Saatlik veya 24 Saatlik format olarak değiştirebilirsiniz.

Dil {Resim 11-5}. Cihazın dilini seçebilirsiniz.

Video Formatı

{Resim 11-6}. Türkiye için video formatı PAL olarak ayarlanmalıdır. Bu alanın NTSC olarak değiştirilmesi durumunda PAL kameralar çalışmayacaktır.

Menü Zamanaşımı süresi

{Resim 11-7}. Ana menüye girdiğinizde açılan menü pencerelerinin, işlem yapılmaması durumunda ne kadar süre sonra otomatik olarak kapanacağını belirler. Bu alanın “KAPALI” olması, menü ekranının siz kapatmadığınız sürece hiç kapanmamasını sağlar.

Mod{Resim 11-8}. Bu alana dokunmayınız. Bu alan sürekli olarak XVR olarak kalmalıdır. Eğer DVR seçeneğini seçerseniz, United Security kayıt cihazınızın IP kamera desteği ve diğer bazı özellikleri iptal edilecek ve tüm ayarları sıfırlanacaktır.

Son olarak “Sakla” butonuna {Resim 11-9} basınız.

“Sihirbaz tamamlandı” uyarısı çıkacaktır.
