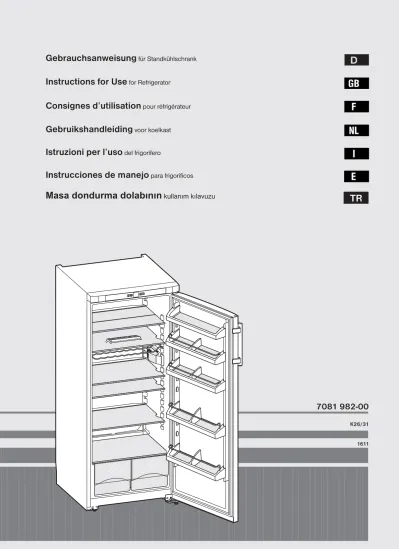

Gebrauchsanweisung für Standkühlschrank. Instructions for Use for Refrigerator. Consignes d utilisation pour réfrigérateur

K26/31

7081 982-00

1611

Gebrauchsanweisung

für Standkühlschrank

Instructions for Use

for Refrigerator

Consignes d’utilisation

pour réfrigérateur

Gebruikshandleiding

voor koelkast

Istruzioni per l’uso

del frigorifero

Instrucciones de manejo

para frigoríficos

Masa dondurma dolabının

kullanım kılavuzu

TR

1 Bir bakışta cihaz

*

model ve donanıma göre değişir

Tereyağı durdurucusu

İç aydınlatma ayarlanabilir rafl ar

Çözülme suyu gideri

Sebze, salata, meyve yerleri Uzun şişeler için raf

Model plakası

Önde durdurma ayakları, arkada taşıma tekerlekleri

Cihaz ve donanımına genel bakış, şekil A

ayarlanabilir kapı durdurucusu

W Tüm kapı durdurucuları temizlik için sökülebilir, şekil A2:

Durdurucuyu yukarı itin ve öne doğru çekip kaldırın.

W Rafl arı* soğutulacak olan malzemelerin yüksekliğine göre ayarlayabilirsiniz, şekil A3.

- Rafı kaldırın, öne doğru çekin ve çekip çıkartın.

- Rafl arı daima dayanma kenarı arkaya yukarıya doğru ba- kacak şekilde içeriye itin, aksi takdirde gıdalar arka duvara yapışarak donabilir.

W Şekil A4: Daha uzun şişe ve kaplar için yer gerektiğinde, ön yarı cam plakasını

1

arkaya itmeniz yeterli olur. Yarı cam plakalarının tutma parçalarını

2

temizlik için sökebi- lirsiniz.

Soğutma alanının en soğuk bölgesi, hassas ve çabuk bozulan gıdalar için

Kumanda ve kontrol elemanları

W Şişe ve konserve tutucusunu kaydırarak, şişelerin kapı açılıp kapanırken devrilmesini önleyebilirsiniz. Tutucu, temizlik için sökülebilir:

- şekil A2: Tutucuyu kapı durdurucu boyunca tam sağ veya sola doğru sürün ve yerine oturmasını sağlayın.

Yumurtalık

Kumanda ve kontrol elemanları, şekil A1

1

Soğutma bölmesinin Açma/Kapama

2

Up/Down düğmesi

3

Soğutma bölmesinin

4

SuperCool düğmesi

5

Havalandırma düğmesi

Şişe rafı

Satın almış olduğunuz yeni cihazınız için sizi tebrik ederiz. Bunu satın almakla, size yüksek kalite, uzun bir kulllanım ömrü ve yüksek çalışma güvenliğini garanti eden modern soğutma teknolojisinin tüm avantajlarını elde etmiş oldunuz.

Cihazınızın donanımı, size günlük azami kullanım konforu sunar.

Çevreye zarar vermeden ve geri dönüşüme uygun malzemeler kullanılarak üretilmiş olan bu cihazla siz ve biz, çevrenin muhafazasına aktif bir katkı sağlamış oluyoruz.

Yeni cihazınızın tüm avantajlarını öğrenmek için lütfen bu kullanım kılavuzundaki tüm uyarıları dikkatli bir şekilde okuyun.

Yeni cihazınızı güle güle kullanmanızı dileriz.

Kullanım kılavuzunu iyi saklayın ve cihazı başkasına verdiğinizde cihazla birlikte bu kullanım kılavuzunu da verin.

Kullanım kılavuzu birden fazla model için geçerli

olduğundan, burada belirtilen değerlerden sapmalar olabilir.

Yönetmelikler

W Cihaz sadece gıdaların evde veya eve benzer ortamlarda soğutulması için kullanılmalıdır. Bunun arasında, örneğin

- personel mutfaklarında, kahvaltılı pansiyonlarda, - kırlardaki evlerde, otellerde, motellerde ve diğer konak-

lama mekanlarındaki misafirler tarafından,

- toptancılardaki yemek hizmetlerinde veya benzeri hiz- metlerde kullanım da sayılmalıdır.

Cihazı ancak evdeki normal çerçevede kullanın. Diğer herhangi bir şekilde kullanılması yasaktır. Cihaz, ilaçların, kan plazmasının, laboratuar preparatlarının veya 2007/47/

AT sayılı Tıp ürünleri yönetmeliğine tabi benzer madde ve ürünlerin saklanması ve soğutulması için uygun değildir.

Cihazın yanlış kullanımı, saklanan malların zarar görmesine veya bozulmasına neden olabilir. Ayrıca cihazın, patlama tehlikesi bulunan alanlarda çalıştırılması uygun değildir.

W Cihaz, iklim sınıfına göre, sınırlı ortam sıcaklıklarında

çalıştırılmak üzere tasarlanmıştır. Bunların altına düşülmemesi veya bunların aşılmaması gerekir! Cihazınız için geçerli olan iklim sınıfı, model plakasında basılıdır. Anlamlar:

İklim sınıfı düzenleme bazı:

Ortam sıcaklıkları:

SN +10 °C - +32 °C

N +16 °C - +32 °C

ST +16 °C - +38 °C

T +16 °C - +43 °C

- Soğutucu madde devridaiminde sızıntı olup olmadığı kon- trol edilmiştir.

- Cihaz, geçerli güvenlik kurallarına ve 2006/95/AT ve 2004/108/AT sayılı AB yönergelerine uygundur.

§

İçindekiler dizini Sayfa

Kullanım kılavuzu

1 Bir bakışta cihaz ... 38

İçindekiler dizini ... 39

Yönetmelikler ... 39

Enerji tasarrufu ... 39

2 Güvenlik ve uyarı bilgileri ... 40

İmhayla ilgili notlar ... 40

Teknik güvenlik ... 40

Kullanım sırasındaki güvenlik ... 40

Kurma talimatları ... 40

Bağlama ... 40

3 Devreye alma ... 41

Açma ve kapama ... 41

Sıcaklığı ayarlama ... 41

Sıcaklık ayarı göstergesi ... 41

4 Soğutma parçası ... 41

SuperCool ... 41

İç aydınlatması ... 41

Soğutma talimatları ... 41

Vantilatörle soğutmak ... 41

Ek fonksiyonlar ... 41

5 Çözdürme, temizleme ... 42

6 Arızalar - sorunlar? ... 42

Müşteri hizmetleri ve model plakası ... 42

7 Kurulum/değiştirme talimatları Kapının yönünü değiştirme ... 43

Mutfak düzenine montaj ... 43

Kurulum ölçüleri ... 43

Enerji tasarrufu

- Daima havalandırmanın yeterli olduğundan emin olun.

Havalandırma delik ve ızgaralarının üzerini örtmeyin.

- Fan hava aralıklarını her zaman açık bırakın.

- Cihazı doğrudan güneş ışınlarına maruz kalan alanlara ya da fırın, kalorifer ve benzeri yanına kurmayın.

- Enerji tüketimi, kurulum koşullarına veya ortam sıcaklığına bağlıdır.

- Cihazı olabildiğince kısa bir süre için açın.

- Sıcaklık ne kadar düşük ayarlanırsa, enerji tüketimi de o kadar yüksek olur.

- Gıdaları tasnif edilmiş olarak dizin (bir bakışta cihaza bakın).

- Tüm gıdaları iyi ambalajlı ve örtülü bir şekilde saklayın.

- Çok ısınmamaları için gıdaları sadece gerektiği kadar çıkartın.

- Sıcak yiyecekleri koyma: Önce oda sıcaklığına soğumalarını bekleyin.

Biriken toz, enerji tüketimini artırır:

- Isı değiştiricili (cihazın arka tarafındaki metal ızgara)

soğutucunun yılda bir kez tozunun alınması gerekir.

Uyarı

- Gıdaları şekilde gösterildiği şekilde tasnif edin. Bu şekilde cihaz, enerji tasarrufu sağlayacak şekilde çalışır.

- Raf, çekmece ve sepetler, teslimat durumunda ideal enerji verimine göre dizilmiştir

2 Güvenlik ve uyarı bilgileri

İmhayla ilgili notlar

Ambalâj yeniden kullanılabilir malzemelerden üretilmiştir.

- Oluklu ambalâj kartonu/karton - Köpüklü polistiren form parçaları - Polietilen folyolar

- Polipropilen sıkma bantları

W Ambalâj malzemesi çocuk oyuncağı değildir - Folyo- lar nedeniyle boğulma tehlikesi vardır!

W Ambalâjı resmi toplama yerlerine götürün.

Kullanım ömrünü tamamlamış cihaz:

Kullanım ömrünü tamamlamış cihazda hâlâ değerli malzemeler mevcuttur ve bu malze- meler, tasnif edilip çeşitlerine göre ayrılmamış evsel atıklardan ayrılarak atılmalıdır.

W Kullanım ömrünü tamamlamış cihazları kullanılmaz hale getirin. Cihazın fişini

prizden çekin, elektrik kablosunu kesin ve çocukların kendilerini kilitleyememeleri için kilidi kullanılmaz duruma getirin.

W Kullanım ömrü tamamlanmış cihaz nakledilirken

soğutucu madde dolaşım düzeneğinin hasar görmemesi- ne dikkat edin.

W Cihazın içerdiği soğutucu madde hakkında gerekli bilgi- ler, tip levhası üzerinde belirtilmiştir.

W Kullanım ömrü tamamlanmış cihazların imhası, yürür- lükte olan yerel yönetmelikler ve yasalar doğrultusunda usulüne uygun ve uzmanca gerçekleşmelidir.

Teknik güvenlik

W Kişilerin yaralanmasını veya eşyalara zarar gel- mesini önlemek için, cihazı sadece ambalajında taşıyın ve iki kişinin yardımıyla kurun.

W İçindeki soğutma maddesi R 600a, çevreye zarar vermez, ancak yanıcıdır.

W Soğutma devridaiminin boru hatlarına zarar vermeyin.

Dışarıya sıçrayan soğutma maddesi, gözleri yaralayabilir veya tutuşabilir.

W Soğutma maddesi dışarı sızdığında, sızıntının

yakınındaki açık alev veya ateş kaynaklarını giderin, fi şini çekin ve odayı iyice havalandırın.

W Cihazda herhangi bir arıza olması durumunda derhal (cihazı bağlamadan önce) satıcıya danışın.

W Güvenli bir şekilde çalışması için cihazı sadece kullanım kılavuzunda belirtilen talimatlar doğrultusunda monte ediniz ve bağlayın.

W Hata durumunda cihazın elektrik bağlantısını kesin:

Fişini çekin (çekerken kablosundan tutup çekmeyin) veya sigortayı kapatın veya sökün.

W Cihazdaki tamir ve müdahalelerin müşteri hizmetleri tarafından yapılması gerekir, aksi takdirde kullanıcı için önemli tehlikeler söz konusu olabilir. Aynı durum, elektrik bağlantı kablosunu değiştirmek için de geçerlidir.

Kullanım sırasındaki güvenlik

W Cihazda, patlayıcı maddeler veya bütan, propan, pentan vs. gibi yanıcı maddeler içeren sprey

kutuları saklamayın. Dışarı çıkan gaz, elektrikli parçalar- dan dolayı tutuşabilir. Bu tip sprey kutularını, üzerinde basılı olan içindekiler bilgilerinden veya bir ateş simgesin- den tanıyabilirsiniz.

W Yüksek yüzdeli alkolü sadece sıkıca kapalı ve dik olarak saklayın.

W Cihazın içinde açık ateş veya ateş kaynaklarıyla uğraşmayın.

W Cihazın içinde elektrikli aletler kullanmayın (örneğin buharlı temizlik aletleri, ısıtıcılar, buz hazırlayıcıları vs.).

W Tabanı, çekmecelerini, kapılarını vs. üzerine basmak veya dayanmak için kullanmayın.

W Bu cihaz, güvenliklerinden sorumlu bir kişi tarafından cihazın kullanımı konusunda gerekli talimatları almadan veya başlangıçta onun gözetimi altında hareket etmeden, fi ziksel, sensorik veya ruhsal engelli kişiler (veya çocuklar) veya yeterli bilgi ve deneyimi bulunmayan kişiler tarafından kullanılmamalıdır. Çocukların cihazla oynamadıklarından emin olmak için gözetim altında tutulması gerekir.

W Soğuk yüzeylere veya soğutulmuş/dondurulmuş gıdalarla uzun süreli cilt temasını sağlamaktan kaçının. Ağrıya, sağırlık duy- gusuna ve donmalara neden olabilir. Uzun süreli cilde temas edeceğinde, koruyucu önlemler alın, örneğin eldiven kullanın.

W Çok fazla bekletilmiş gıdaları kullanmayın - gıda zehirlen- mesine yol açabilirler.

W Cihazdaki özel lambalar (ampuller, LED, fl üoresanlar), iç kısmını aydınlatmak için olup, oda aydınlatması için

uygun değildir.

Kurma talimatları

W Kurulum/montaj sırasında, soğutma devridaiminin boru hatlarına zarar gelmemesine dikkat edin.

W Aradaki cihazı, 10 numaralı bir çatal anahtarla ayaklarının üstünde sıkıca ve düz bir şekilde duracak şekilde ayarlayın.

W Soğutucu madde devridaiminde herhangi bir sızıntı olması durumunda, cihazın kurulduğu odada tutuşabilir bir hava-gaz karışımının oluşmamasını sağlamak için, cihazınızın kurulduğu odanın, Norm EN 378 uyarınca her 8 g R 600a soğutucu madde dolum miktarı başına 1 m³ kadar bir hacme sahip olması gerekir. Soğutucu madde miktarıyla ilgili bilgiler için cihazın iç kısmındaki model plakasına bakınız.

W Cihazı her zaman doğrudan duvara kurun.

W Havalandırma aralıklarının ayarının

değiştirilmemesi gerekir. Kurulum ve değiştirme talimatları ile ilgili eke bakın.

W Soğutucunuzun/derin dondurucunun üzerine,

örneğin mikrodalga fırın, ekmek kızartma makinesi vs.

gibi ısı yayan herhangi bir cihaz koymayın!

W Cihazın yanmasına neden olmamaları için, yanan mumları, lambaları ve açık alevli diğer eşyaları cihazdan uzak tutun.

W Nem nedeniyle yangın tehlikesi!

Akım taşıyan parçalar veya elektrik bağlantısı ıslandığında kısa devre oluşabilir.

- Cihaz, kapalı alanlardaki kullanıma göre tasarlanmıştır.

Cihazı dışarıda veya nemli ya da sıçrayan suların bulunduğu alanlarda kullanmayın.

W Dikkat! Yanlış taşımadan dolayı yaralanma ve hasar görme tehlikesi vardır!

- Cihazı ambalajlı olarak taşıyın.

- Cihazı dik konumda taşıyın.

- Cihazı yalnız taşımayın.

W Cihaz ancak boş haldeyken kaydırılabilir.

Bağlama

Kurulum yerindeki akım türü (alternatif akım) ve gerilim ile model plakasındaki verilerin birbirine eşit olması gerekir. Model plakası, sol iç tarafta, sebze yerlerinin yanında bulunur.

W Cihazı sadece gerektiği şekilde kurulmuş bir korumalı priz üzerinden bağlayın.

W Prizin 10 A veya üstü ile korunmuş olması, cihazın arkasında bulunmaması ve kolay erişilebilir bir yerde olması gerekir.

W Ağ kablosunu cihazın arkasından çıkartırken kablo tutu- cusunu sökün, aksi takdirde titreşim sesleri duyulur!

İKAZ

Elektronik için hasar görme tehlikesi!

W Ada invertörleri (doğru akımı alternatif akıma veya döner akıma çevirme) veya enerji tasarrufu prizleri kullanmayın.

UYARI

Yangın ve aşırı ısınma tehlikesi mevcuttur!

W Uzatma kablosu veya dağıtım çubukları kullanmayın.

* model ve donanıma göre değişir

Ek fonksiyonlar

Ayarlama modu üzerinden göstergenin aydınlatma gücü- nü değiştirebilirsiniz:

Ayarlama modunu devreye sokma:

• SuperCool tuşuna yaklaşık 5 saniye boyunca basın - Ekranda ilgili simge görünür.

• Şimdi SuperCool tuşuna kısaca basa- rak fonksiyonu seçin/onaylayın.

• Devam etmek için Yukarı/Aşağı düğmesine basılarak istenilen parlaklık derecesi ayarlanır ve SuperCool düğmesiyle onaylanır.

• Sonra Açma/Kapama

düğmesine kısaca basılarak, ayarlama modundan çıkılır.

4 Soğutma parçası

SuperCool, şekil A1/ 2

SuperCool özellikle büyük miktarda taze gıda veya içecekleri kısa süre içinde soğutmak istediğinizde tavsiye edilir. Bu sırada soğutma sıcaklığı en soğuk sıcaklık değerine iner.

W Açma/kapama: Ekranda söz konusu simgenin belirmesi için SuperCool düğmesine

2

kez kısaca basın. Simge yoksa, SuperCool işlevi kapalıdır.

Uyarı: SuperCool’un daha yüksek bir enerji tüketimi vardır.

Ancak yaklaşık 6 saat sonra elektronik sistem otomatik olarak enerji tasarrufu sağlayan normal işletime geçer.

3 Devreye alma

İç aydınlatması

kapı yaklaşık 15 dakika boyunca açık kaldıktan sonra oto- matik olarak kapanır. Kısa bir süre boyunca açılan kapıda yanmayıp, sıcaklık ayarlama göstergesi yandığında, bir olasılık lamba bozulmuştur.

Ampulü değiştirme:

W Ampul verileri: maks. 25 W, akım türüyle gerilimin model plakasında belirtilenle eşit olması gerekir. Sadece aynı ölçülerdeki ampulleri kullanın, duy: E 14.

W Cihazı kapatın. Fişini çekiniz veya sigortayı kapatın veya sökün.

W Lambanın kapağını F1 şeklinde gösterildiği gibi yerinden çıkartın 1 ve ardından arkaya doğru asın 2.

W Lambayı F2 şeklinde gösterildiği gibi değiştirin.

W Kapağı tekrar arkaya asın ve yanlardan yerlerine oturmasını sağlayın.

Soğutma talimatları

W Soğutma bölmesindeki doğal hava sirkülasyonu sayesin- de, çeşitli gıdaların saklanması için uygun olan farklı sıcaklık bölgeleri oluşur.

- En soğuk yerler, sebze yerlerinin hemen üstünde ve arka duvarda bulunur (örneğin sucuk ve et ürünleri için uygundur);

- En sıcak yerler, ön bölmelerde ve kapıda bulunur (örneğin sürülebilecek tereyağı ve peynir için uygundur). O yüzden gıdaları, dizme örneğindeki şekilde saklayın.

W Gıdaları, havanın rahatça devridaim yapmasına uygun bir

Sıcaklık ayarı göstergesi, şekil A1/ 3

- Yanık sıcaklık ayarlama göstergesi, cihazın çalıştığını gösterir.

- Münferit ışıklı göstergelere sıcaklık bölgeleri atanmıştır. Bunlar, soğutma sıcaklığının seçilen ayarlama değerlerini gösterir.

Cihazı devreye sokmadan önce temizlemenizi tavsiye ederiz; daha ayrıntılı bilgiler için bakınız “Temizleme”.

Açma ve kapama

Çalıştırma

Cihazı çalıştırmak için:

- Kısaca Açma/Kapama

1

düğmesine basın.

- Ekran, sıcaklık ayarı 5°C’yle yanar.

Kapatma

Cihazı kapatmak için:

- Açma/Kapama düğmesine

1

yaklaşık 2 sn. Basın.

- Ekran karanlık. Cihaz kapalı.

- İç aydınlatması sönük.

Sıcaklığı ayarlama

Sıcaklık, aşağıdaki faktörlere bağlıdır:

- Kapının açılma sıklığı.

- Kurulduğu yerin oda sıcaklığı.

- Dondurulan gıdaların türü, sıcaklığı ve miktarı.

Tavsiye edilen sıcaklık ayarı: 5 °C.

Sıcaklık sürekli değiştirilebilir. 1 °C ayarına ulaşıldığında, tekrar 9 °C ile başlanır.

4

so ayarlama düğmesine,

3

ekrana istediğiniz sıcaklık yanana kadar basın.

Not: Yukarı/Aşağı düğmesine bir kez bastığınızda, istenen değeri ayarlama devreye sokulur.

Ayarlama düğmesine uzun basıldığında, kısa bir sıcaklık aralığı içinde (örneğin: “5” ile “7” arasında) daha soğuk bir değer ayarlanır, ancak bu, göstergede görünmez.

4 Soğutma parçası

Vantilatörle soðutmak

Fanla çok miktarda gıdayı hızlı bir şekilde soğutabilir veya tüm raf seviyelerinde nispeten orantılı bir sıcaklık dağılımı elde edebilirsiniz.

Zorunlu hava sirkülasyonu sayesinde, normal çalışmanın farklı sıcaklık bölgeleri ortadan kaldırılır.

Aşağıdaki durumlarda çevre havasının soğutulması tavsiye edilir:

- yüksek oda sıcaklıklarında (yaklaşık 30 °C ve üstü), - yüksek nem oranlarında, örneğin yaz günlerinde.

Ortam soğutmasının biraz daha yüksek bir enerji tüketimi vardır. Enerji tasarrufunda bulunmak için fan, kapı açıldığında otomatik olarak kapanır.

Açma/kapama, şekil A1: Fan şalterine basın. Ekranda ilgili simge görünür.

W Ambalaj materyali olarak yeniden değerlendirilebilir plastik, metal, Alüminyum, cam kaplar ve saklama folyoları kullanılabilir.

W Saklama süresini azatlmamak için, örneğin meyve, sebze ve salatalar gibi çok fazla etilen gazı yayan ve çok hassas gıdaları daima ayırın veya sarın; örneğin domatesleri kivi veya marulla birlikte aynı yerde saklamayın.

Temizlenmesi

W Temizlemek için aleti daima kapatýnýz. Fiþi prizden çekin veya aletle iliþkin sigortalarý çýkarýn ve devre dýþý býrakýnýz.

W Rafları, cam plakaları ve diğer donanım parçaları elde yıkayın.

W Dýþ duvarlar, iç alan ve aksesuar birimlerini ýlýk suyla ve biraz deterjanla elle temizleyiniz. Buharlý temizleyici alet- lerle çalýþmayýnýz - yaralanma - ve arýzalanma tehlikesi!

W Aşındırıcı/çizik bırakan süngerleri, konsantre olmayan temiz- lik maddelerini ve kum, klorit veya asit içeren temizlik mad- delerini veya kimyasal çözücü maddeleri asla kullanmayın;

bunlar, yüzeylere zarar verebilir ve aşınmaya neden olabilir.

W Yumuşak bezler ve nötr pH değerine sahip genel temizleyi- ciler tavsiye edilir. Cihazın iç kısmında sadece gıdalara zarar vermeyecek temizlik ve bakım maddeleri kullanılmalıdır.

W Paslanmaz çelik modelindeki cihazlar*:

- Yan duvarları ve kapı yüzeylerini sadece temiz, yumuşak, ihtiyaç halinde hafif nemlendirilmiş bir bezle (su + bulaşık deterjanı) temizleyin. Opsiyonel olarak mikro lifli bir bez de kullanılabilir.

W Temizlik suyunun havalandýrma yarýklarý, elektrik birim- leri ve de akýþ oluðuna* girmemesine dikkat ediniz. Aleti ovarak kurutunuz.

W Alet iç kýsmýnda bulunan tip levhasýna zarar vermeyiniz ve hatta çýkarmayýnýz - müþteri servisi için önemlidir.

W Sebze kablarýn arka duvarýnda bulunan akýþ oluðunu belirli aralýklarla daha sýk temizleyiniz, çizelge A, ok.

Gerektiðinde ince bir aletle, örneðin bir pamuklu çöp ucuyla veya benzeri eþyayla temizleyiniz.

W Herhangi kablolarýn veya baþka yapý birimlerinin koparýl- mamasýna, bükülmemesine veya zararlanmamasýna dikkat ediniz.

W Bu iþlemden sonra aleti tekrar elektrik þebekesine takýn/

devreye geçirin.

Uzun süre kullanmayacaksanýz, aleti boþaltýnýz, fiþi priz- den çekiniz, tarif edildiði þekilde temizleyiniz ve kokmasýný önlemek amacýyla aletin kapýsýný açýk býrakýnýz.

6 Arızalar - sorunlar?

Cihazınız, arızalanmayacak ve uzun bir kullanım ömrüne sahip olacak şekilde tasarlanmış ve üretilmiştir.

Ancak buna rağmen çalışma sırasında da bir arıza oluştuğunda lütfen arızanın kullanım hatasından

kaynaklanıp kaynaklanmadığını kontrol edin. Bu durumda, doğan masrafl arı garanti süresi içinde bile ödemeniz gerekir.

Aşağıdaki hataları, olası nedenlerini kontrol ederek kendiniz giderebilirsiniz:

Arıza Olası nedeni ve çözümü Cihaz çalışmıyor, gösterge sönük

- Cihaz düzgün bir şekilde çalıştırılmış mı?

- Elektrik fi şi prize düzgün bir şekilde takılmış mı?

- Prizin sigortası sağlam mı?

İç aydınlatma yanmıyor

- Soğutma bölmesi çalıştırılmış mı?

- Lamba arızalı. Lambayı “İç aydınlatma” bölülmünde açıklandığı gibi değiştirin.

Çok gürültülü

- Cihaz, sağlam bir zemin üzerinde mi duruyor, yanındaki mobilya veya eşyalar, soğutucu çalışırken titriyor mu?

Gerekirse cihazı biraz kenara çekin, ayaklarını ayarlayın, şişe ve kapları birbirinden uzaklaştırın.

- Normal olanı:

Arıza sesleri, bir fokurdama veya şıpırtı sesi, soğutma sirkülasyonunda akan soğutma maddesinden gelir.

Hafi f bir tıklama, soğutucu (motor) otomatik olarak açılıp kapandığında oluşur.

Bir motor uğultusu, cihaz çalıştığında kısa süreli olarak biraz daha yüksek seslidir.

Sıcaklık yeterince soğuk değil

- Sıcaklık regülatörü doğru ayarlanmış mı? (Gerekirse daha soğuk olarak ayarlayın.

- Cihazın kapısı düzgün bir biçimde kapanıyor mu?

- Gelen ve giden havalandırması yeterli mi?

Gerekirse havalandırma ızgarasını boşaltın.

- Ortam sıcaklığı çok sıcak mı? (bakınız Bölüm “Yönetme- likler”)

- Cihaz çok sık veya çok uzun bir süre boyunca açıldı mı?

- Gerekirse biraz bekleyip, gerekli sıcaklığın kendiliğinden tekrar devreye girip girmediğine bakın.

Müşteri hizmetleri ve model plakası

Yukarıda belirtilen nedenlerden hiçbiri söz konusu olmayıp, arızayı kendiniz gideremediğiniz veya bir- den fazla LED yanıp söndüğü takdirde lütfen size en yakın müşteri hizmetlerine başvurun (ekteki dizin).

Lütfen

cihazın adını

1

, Servis

2

,

cihaz numarasını

3

(model plakasında yazar) (bkz. şekil) ve hangi LED göster- gelerinin yanıp söndüğünü bildirin. Bu, daha hızlı ve hedefe yönelik bir servis verilmesini sağlar. Model plakası, cihazın iç kısmında, solda bulunur.

5 Çözdürme, temizleme

Çözdürme

Dondurma rafı olmayan cihazlar otomatik olarak çözer.

Soğutma bölmesinin duvarında oluşan nem bir çözülme suyu gideri üzerinden, soğutma bölmesinin dışındaki bir buharlaşma yerine iletilir. Çözülme suyu, kompresör sıcaklığı sayesinde buharlaşır; arka duvardaki su damlaları çalışmadan kaynaklanır ve normaldir.

W Sadece çözülme suyunun, sebze yerlerininin üstündeki, arka duvardaki dışarı akma deliğinden (şekil A’daki ok) daima rahat bir şekilde dışarı akmasına dikkat edin.

* model ve donanıma göre değişir

7 Kurulum/değiştirme talimatları

Okumadan önce lütfen arkadaki şekillerin bulunduğu iç sayfayı açın.

Üretici bütün tip ve modelleri sürekli olarak geliştirir. Bu ne- denle şekil, donanım ve teknolojide değişiklik yapma hakkını saklı tutmak zorunda olmamızı bu nedenle lütfen anlayışla karşılayın.

Kurulum ölçüleri

Cihazın ebatları için yandaki şekle S ve aşağıdaki tabloya bakın.

Modell Yükseklik/H/

K2620 1250

K3120 1447

Kapının yönünü değiştirme

Gerekirse kenarı değiştirebilirsiniz:

Aşağıdaki aletlerin hazır olduğundan emin olun:

- Torx 25 - Torx 15 - Tornavida

- Beraberinde gelen çatal anahtarı

Fig. 1

- Alttaki kapağı şekil 1 (1) öne doğru çekip çıkartın.

- Yuva cıvatalarını şekil 1 (2) aşağı ve öne doğru çekip çıkartın.

Bu sırada menteşe kovanlarına şekil 1 (3) dikkat edin.

DİKKAT!

Kapı dışarı devrildiğinde yaralanma tehlikesi vardır!

- Kapıyı sıkıca tutun.

- Kapıyı dikkatli bir şekilde bir yere yaslayın.

- Kapıyı açın, alttan devirin ve çıkarın.

- Yatak mesnedini şekil 1 (4) sökün .

- Yatak parçasını şekil 1 (5) sökün ve karşısındaki giriş deliğine göre ayarlayıp tekrar sıkıca vidalayın.

- Kol tarafındaki kapağı şekil 1 (6) kaldırın ve değiştirin.

- Yatak mesnedini şekil 1 (4) dıştaki uzun delik ve yuvarlak delikten geçirerek.

Fig. 2

- Üstte şekil 2 (7) kapağını ve şekil 2 (8) kapağını bir tornavidayla önden sökün ve alttan eğri olarak çıkartın.

- Yuva cıvatasını şekil 2 (9) ve pulu şekil 2 (10) sökün ve arka tarafından takın. Bunun için ekteki çatal anahtarının iç altı köşelisini kullanın.

- Kapağı şekil 2 (7), yuva cıvatasının olduğu tarafa tekrar monte edin: arkadan takın ve önde yerine oturtun.

- Kapağı şekil 2 (8), karşı tarafa monte edin: arkadan takın ve önde yerine oturtun.

Mutfak düzenine montaj

Çizelge U: Aletler mutfak donanımına uygun şekilde monte edilebilir. Aletin

mutfak düzeni yüksekliğine uyum sağlaması için, aletin üst tarafında uyumlu bir dolap

1

yerleştirilebilir.

Standart mutfak dolaplarıyla (derinliği maks. 580 mm) değiştirildiğinde cihaz, mutfak dolabının şekil U

3

yanına kurulabilir. Cihazın kapısı yandan 34 mm, cihazın ortasında da 50 mm mutfak dolabı ön kapısının karşısında durur. Bu sayede kolayca açılır ve kapanır.

Aşağıdakiler, havalandırma için önemlidir:

- Takma dolabının arkasında, bütün takma dolabı genişliği boyunca en az 50 mm derinliğinde bir havalandırma boşluğunun olması gerekir.

- Odanın tavanının altındaki havalandırma çapının en az 300 cm² olması gerekir.

- Havalandırma çaprazı ne kadar büyük olursa cihaz da o kadar enerji tasarrufu sağlayarak çalışır.

Cihaz, menteşelerle bir duvarın yanına

şekil U

4

kurulduğunda, cihazla duvarın arasındaki

mesafenin en az 36 mm olması gerekir. Bu mesafe, kapı açık olduğunda kolunun taşma mesafesine eşittir.

1

Üst dolap

2

Soğutucul-/Dondurucu alet

3

Mutfak dolabı

4

Duvar Fig.3

- Tapayı şekil 3 (13) kapı yatağı kovanından kaldırın ve değiştirin.

- Kapı kollarını , tapaları şekil 3 (11) ve baskı plakalarını şekil 3 (12), kapı açık durumdayken sökün.

- Baskı plakalarını monte ederken, yerlerine doğru oturduklarından emin olun.

- Kapıyı yuva cıvatasına şekil 2 (9) asın ve bu sırada pula şekil 2 (10) dikkat edin ve kapıyı kapatın.

- Alttan yuva cıvatasını şekil 1 (2) menteşe kovanıyla şekil 1 (3) yatak mesnedine ve kapı yatağına tekrar yerleştirin.

- Gerekirse kapıyı yatak mesnedindeki iki uzun delik üzerinden şekil 1 (4) cihaz gövdesiyle aynı hizaya gelecek şekilde düzeltin, sonra vidaları iyice sıkın.

- Kapağını şekil 1 (1) tekrar yerine yerleşecek şekilde takın.

8

SW5

7

10

9

580 min.

50

Ca.36 min.

300 cm² [mm]

4 3 2 1

U

631 600
