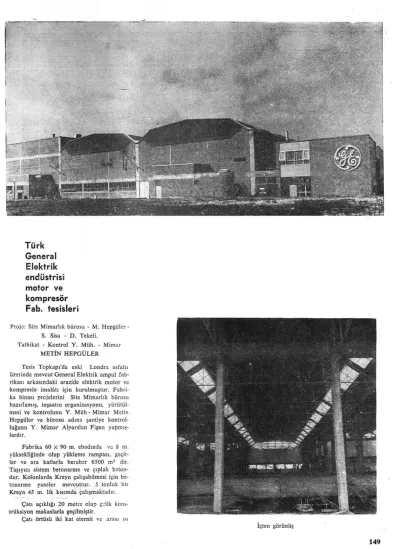

Türk
General
Elektrik
endüstrisi
motor ve
kompresör
Fab. tesisleri
Proje: Site Mimarlık bürosu M. Hepgüler -S. Sisa - D. Tekeli.
Tatbikat - Kontrol Y. Müh. - Mimar METİN H E P G Ü L E R
Tesis Topkapı'da eski Londra asfaltı üzerinde mevcut General Elektrik ampul fab-rikası arkasındaki arazide elektrik motor ve •kompresör imalâtı için kurulmuştur. Fabri-ka binası projelerini Site Mimarlık bürosu hazırlamış, inşaatın organizasyonu, yürütül-mesi ve kontrolünü Y. Müh - Mimar Metin Hepgüler ve bürosu adına şantiye kontrol-lüğünü Y. Mimar Alparslan Figen yapmış-lardır.
S f i n M 1 M % •kompresör imalâtı için kurulmuştur.
Fabri-ka binası projelerini Site Mimarlık bürosu hazırlamış, inşaatın organizasyonu, yürütül-mesi ve kontrolünü Y. Müh - Mimar Metin Hepgüler ve bürosu adına şantiye kontrol-lüğünü Y. Mimar Alparslan Figen
yapmış-lardır. | £ B H H |
Fabrika 60 X 90 m. ebadında ve 8 m. yüksekliğinde olup yükleme rampası, geçit-ler ve ara katlarla beraber 6500 m2 dir.
Taşıyıcı sistem betonarme ve çıplak beton-dur. Kolonlarda Kreyn çalışabilmesi için be-tonarme puseler mevcuttur. 5 tonluk bir Kreyn 45 m. lik kısımda çalışmaktadır.
SSİSsM
- -1 fik?'"'! szJ&İML mmbitâ
Çatı açıklığı 20 metre olup ç:lik
kons-trüksiyon makaslarla geçilmiştir. S m K B ^ i S M
Çatı örtüsü iki kat eternit vs arası ısı
izolasyonunu temin için 3 cm. cam yünüdür. Fabrikada pencere olmayıp gün ışığı eternit örtüsü arasındaki şeffaf pilon levhalarla te-min edilmektedir. Yükleme rampası kısmın-da 3 adet motorlu büyük kapı mevcuttur. Duvarlar içeriden sıva üzeri plastik badana
dıştan prese tuğladır. Döşeme granit mozaik-tir. Elektrik tesisatında fabrika tavanında giden barlar sayesinde makinelere istenilen yerden cereyan temin edilmektedir. Isıtma büyük cihazlarla olun motor montaj kıs-mında klima vardır. Sosyal tesisler idare
binası zemin katında tertiplenmiştir. S:ı ihti-yacını karşılamak bakımından 1200 nr1 lük
gömme bir su deposu yapılmıştır. İnşaatı müteahhit Enka Koli. Şti. 10 ayda bitirmiş olup tesis idare binası yollar ve tesisatlarla beraber 6 500 000 TL. sına mal olmuştur.
Cepheler ve kesit bir detay
