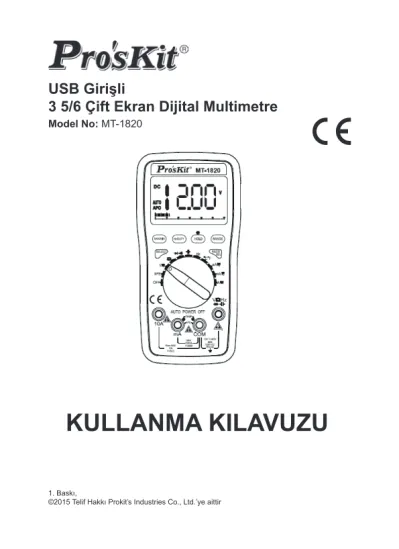

USB Girişli
3 5/6 Çift Ekran Dijital Multimetre
KULLANMA KILAVUZU
Model No: MT-1820
1. Baskı,
©2015 Telif Hakkı Prokit’s Industries Co., Ltd.’ye aittir
Genel Bilgiler
Bu cihaz yüksek performanslı, yüksek hassasiyetli, USB girişli 3 5/6 çift ekran bir dijital multimetre olup, ölçüm sonucunun net bir şekilde okunması için 24mm yük- sekliğinde rakam gösterir. Ekran görüntüsü basit ve çalıştırılması kolaydır.
Bu cihazla DC ve AC gerilimi, DC ve AC akımı, Direnç, Kapasitans, Frekans, Görev Çevrimi ölçümü yapabilir, Transistor, Diot ve Süreklilik Testi gerçekleştirebilirsiniz.
Çubuklu Grafik, Birim Gösterimi, Ölçüm Değerlerini Saklama (Data Hold), Nispi Değer Ölçümü (REL), USB Arayüzü, AUTO/MANUAL kademe seçimi, Otomatik Ci- haz Kapatma ve Sesli İkaz özellikleri de vardır. 4 haneli mikroişlemci ve çift tümleşik A/D dönüştürücü doğrudan cihaza bağlanabilir ve bu sayede yüksek çözünürlüklü ve yüksek hassasiyetli dijital görüntü elde edilebilir. Eşsiz özellikleri nedeniyle laboratuar ve fabrikalar, bakım ve onarım personeli için mükemmel ve en uygun aygıttır.
Ambalajın Açılması
Ambalaj kutusunu açarak cihazı dışarı çıkarın ve aşağıda sıralanan aksesuarların mevcut olup olmadığını dikkatlice kontrol edin. Aksesuarlardan biri kayıp veya bozuksa hemen imalatçı ile temas kurun.
• Dijital Multimetre 1 adet
• Çalıştırma Kılavuzu 1 adet
• Test Kablosu 1 adet
• Sıcaklık Kablosu 1 adet
• USB Kablosu 1 adet
• Yazılım Diski 1 adet
• Transistor Test Aksesuarı 1 adet
KULLANIM SIRASINDA DİKKAT EDİLMESİ GEREKEN GÜVENLİK KURALLARI Bu cihaz IEC1010 standardına (Uluslararası Elektroteknik Komisyonu tarafından öngörülen güvenlik standardı) uygundur. Tasarım ve imalat aşaması Kirlilik Derecesi standardına uyumludur.
Uyarı
Kullanıcıların emniyetinin riske girmesini önlemek için cihazı kullanmadan önce çalıştırma kılavuzu dikkatlice okunmalı ve cihazı kullanırken güvenlik uyarı bilgilerine ve çalıştırma talimatlarına kesinlikle riayet edilmelidir.
1. 30V üzerindeki gerilim, 10mA üzerindeki akım, endüktif yüklü AC güç hatları ve elektrik enerjisinde dalgalanma olduğu sırada AC güç hatlarında ölçüm yaparken elektrik çarpması riskine karşı dikkatli olunmalıdır.
2. Ölçüm işleminden önce fonksiyon düğmesinin doğru yerde olup olmadığı kontrol edilmelidir. Elektrik çarpmasından korunmak için test kablosunun emniyetli ve doğru bir şekilde bağlanmış ve yalıtılmış olması gerekir.
3. Paketin içinde yer alan test kablosunun kullanılması şartıyla güvenlik standardı ile öngörülen gerekliliklere uygundur. Test kablosu bozulursa aynı tipte ve aynı elektrik özelliklerinde bir test kablosu ile değiştirilmelidir.
4. Cihazın içindeki sigortayı uygunluğu onaylanmamış bir sigorta ile değiştirmeyin.
Bu sigorta yalnızca aynı tip ve özelliklerdeki sigorta ile değiştirilebilir. Giriş ucunda herhangi bir sinyal olup olmadığından emin olmak için değiştirme işleminden önce test kablosunun test edilen nesneden çıkarılması gerekir.
5. Cihazın içindeki pili uygunluğu onaylanmamış bir pil ile değiştirmeyin. Bu pil yalnızca aynı tip ve özelliklerdeki pil ile değiştirilebilir. Giriş ucunda herhangi bir sinyal olup olmadığından emin olmak için değiştirme işleminden önce test kablosunun test edilen nesneden çıkarılması gerekir.
6. Elektrik ölçümü yaparken vücudunuzu doğrudan zemine temas ettirmeyin ve açıkta kalması olası metal uca, çıkış soketine veya kablo kıskacına temas etmeyin.
Vücudunuzu zeminden izole etmek için genellikle kuru bir bez, lastik galoş, lastik takoz ve sair yalıtılmış malzemeler kullanılabilir.
7. Cihazı rutubet ve sıcaklık değeri yüksek, yanıcı, patlayıcı ve kuvvetli manyetik mahallerde saklamayın ve kullanmayın.
8. Kademe limitinin üzerindeki gerilimleri ölçerken cihazın hasar görmesi ve kullanıcıların emniyetinin riske girmesi mümkündür. İzin verilen azami gerilim değeri cihazın ön panelinde yazılıdır. Elektrik çarpması ve cihazın arızalanmasını önlemek için belirlenen kademe limiti aşılmamalıdır.
9. Test kablosunu akım ucuna bağlarken gerilim ölçümü yapmayın, aksi takdirde cihaz hasar görebilir ve kullanıcıların emniyeti riske girebilir.
10. Cihazı kendi başınıza kalibre etmeye veya onarmaya çalışmayın. Bu işlemler yalnızca özel eğitimli veya kalifiye uzmanlar tarafından gerçekleştirilmelidir.
11. Fonksiyon/kademe seçme düğmesi ölçüm yaparken doğru noktada olmalıdır.
Fonksiyon/kademe seçme düğmesi çalıştırıldığında, giriş ucunda herhangi bir sinyal olup olmadığından emin olmak için test kablosunun test edilen nesneden çıkarılması gerekmektedir.
12. Ölçüm doğruluğundan emin olmak için LCD ekranında “ ” işareti olduğunda pili değiştirin.
13. Test kablosunu akım ucuna bağlarken gerilimin ölçülmesine izin vermeyin!
14. Cihaza zarar vermemek ve kullanıcıların emniyetini riske atmamak için cihazın içindeki devrede kendi başınıza işlem yapmaya çalışmayın.
Güvenlik Sembolü Açıklamaları
Uyarı Yüksek Gerilim!
Tehlikeli!
GND Çifte Yalıtım Düşük Pil
DCA ACA DCA & ACA Avrupa IEC Yönergesine Uygun Sigorta
Ön Panel Açıklamaları 1. Cihaz Model Numarası 2. LCD Ekran
3. KADEME: Otomatik Kademe / Manüel Kademe ayarı yapılabilir. Varsayılan ayar Otomatik Kademe modu olup, çalıştırırken butona basarak Manüel Kademe moduna getirebilirsiniz. Manüel Kademe modunda butona bir defa bastığınızda kademe yüksek olana geçiş yapar, en yüksek kademeyi ölçerken bir defa daha bastığınızda en düşük olana geçer. Çevrim düşükten yükseğe düzgün bir sıra ile gerçekleşir. Butona 2 saniye basılı tutulduğunda Otomatik Kademe
moduna geri döner. Frekans, hFE ve Kapasitans kademesinde Manüel Kademe modu yoktur.
4. HOLD: Ölçüm değerlerini saklama özelliğidir. Butona basıldığında değer LCD üzerinde görünür. Butona tekrar bastığınızda Hold modundan çıkarak normal ölçüm durumuna geçer. Butona 2 saniyeden fazla basılı tutarsanız arka ışık yanacak, bir kez daha basıldığında ise ışık sönecektir ya da 10 saniye sonra ışık kendiliğinden söner.
5. HZ/DUTY: Frekans/Görev Çevrimi seçme butonudur. Frekans ve Görev Çevrimi modu arasında geçiş yapmak için Frekans modunda iken butona basabilirsiniz. AC Gerilim veya AC Akım Kademesinde butona basarak Gerilim veya AC Akım/Frekans/
Görev Çevrimi moduna geçebilirsiniz.
6. MAX/MIN: Maksimum, Minimum butonudur. Butona basıldığında cihaz MAX mo- duna geçer, maksimum değer ölçümü bu modda yapılır. Butona tekrar basıldığında ise MIN moduna geçer, minimum değer ölçümü bu modda gerçekleştirilir. MAX/MIN modunda maksimum veya minimum değer LCD üzerinde görünecektir. Bu durumda Çubuklu Grafik ve Otomatik Kapatma fonksiyonu bulunmaz. MAX/MIN butonuna 2 saniye basılı tutulursa MAX/MIN modundan çıkılır.
7. SELECT: Fonksiyon düğmesidir. Butona basarak ölçüm fonksiyonunu değiştire- bilirsiniz.
8. RS232/REL: Nispi Değer Ölçümü butonudur. Nispi Değer Ölçümü moduna geçmek için butona basın. Butona tekrar basarak Nispi Değer Ölçümü modunu iptal edebilirsiniz. Butona 2 saniyeden fazla basılı tutarsanız LCD ekranında RS232 sem- bolü görünür. Bu işaret cihazın veri iletim durumuna geçmekte olduğunu gösterir.
Butona 2 saniyeden daha uzun süre basıldığında RS232 sembolü gözden kaybolur ve veri iletimi durur.
9. Fonksiyon/kademe seçme düğmesi: Bu düğmeyi kullanarak ölçüm fonksiyonu ve kademesini seçebilirsiniz.
10. 10A akım giriş terminali: AC/DC 10A pozitif giriş terminal ölçümü yapmak için kırmızı test kablosunu takın.
11. mA giriş terminali: AC/DC uA/mA ve Sıcaklık pozitif giriş terminal ölçümü yapar.
hFE giriş terminalidir.
12. COM giriş terminali: Sıcaklık negatif giriş terminali ve hFE giriş terminali ölçümü için siyah test kablosunu takın.
13. giriş terminali: Gerilim, Frekans/Görev Çevrimi, Direnç, Kapasitans, Diot ve Süreklilik pozitif giriş terminali ölçümü için kırmızı test kablosunu takın.
Ürün Özellikleri Genel Özellikler 1-1 Görüntü Ekranı: LCD
1-2 Maksimum Görüntü: 5999 (3 5/6) sayım otomatik polarite görüntüsü ve ünite ekranı.
1-3 Ölçüm metodu: çift tümleşik A/D dönüştürücüsü 1-4 Numune alma aralığı: 3 defa/saniye
1-5 Kademe aşım göstergesi: “OL” işareti 1-6 Düşük pil göstergesi: “ ” görünümü 1-7 Çalışma ortamı: 0~40˚C nispi nem <%80 1-8 Saklama ortamı: -10~50˚C nispi nem <%80 1-9 Güç: 2 adet 1.5V pil (AAA tipi)
1-10 Boyutları: 185mm x 92mm x 48mm 1-11 Ağırlık: Yaklaşık 390g (piller dâhil) Teknik Özellikler
1. Hassasiyet: (%a × okuma + dijitler) 23 ± 5˚C, nispi nem <%75.
2. Fabrikadan sevk tarihinden itibaren bir yıl kalibrasyon garantisi.
DC Gerilimi (DCV)
1. Fonksiyon/kademe seçme düğmesini DCV/ACV konumuna getirin. DCV ölçüm moduna geçmek için “SELECT” butonuna basın. Kırmızı ve siyah test kablosunu ayrı ayrı VΩHz ve COM giriş terminaline takın.
2. Cihazın ilk ayarı DCV ölçümü Otomatik Kademe modudur. LCD ekranı üzerinde
“AUTO” yazısı belirir. Manüel Kademe moduna geçmek için “RANGE” butonuna basabilirsiniz.
3. Test kablosunu test edilen devreye paralel bağlayın. Kırmızı test kablosunun polar- itesi ve test edilen gerilim değeri aynı anda LC ekranında görünecektir.
Not:
a) DC 1000V veya AC 750V üzerindeki gerilimleri ölçmeyin.
b) Yüksek gerilim ölçümü yaparken elektrik çarpması riskine karşı dikkatli olun.
Ölçüm sonrasında test kablosu ve test edilen devre arasındaki bağlantıyı hemen kesin.
c) Manüel Kademe modunda iken LCD ekranında “OL” işareti çıkması test edilen gerilim değerinin mevcut kademe limitini aştığını gösterir. Bu durumda ölçümü tamamlamak için daha yüksek bir kademe seçilmelidir.
Giriş empendansı: 600mV kademesinde >60MΩ , diğer kademelerde 10MΩ. Aşırı yük koruması: 1000V DC veya 750V AC pik değeri.
Kademe 600mV 6V 60V 600V 1000V
Çözünürlük 0.1mV 1mV 10mV 100mV 1V Hassasiyet
±(%0.5+4d)
±(%1.0+6d)
AC Gerilimi (ACV)
1. Fonksiyon/kademe seçme düğmesini ACV/DCV konumuna getirin. ACV ölçüm moduna geçmek için “SELECT” butonuna basın. Kırmızı ve siyah test kablosunu aşağıdaki resimde görüldüğü gibi ayrı ayrı VΩHz ve COM giriş terminaline takın.
2. Cihazın ilk ayarı Otomatik Kademe modudur. LCD ekranı üzerinde “AUTO” yazısı belirir. Manüel Kademe moduna geçmek için “RANGE” butonuna basabilirsiniz.
Otomatik Kademe veya Manüel Kademe modunda Frekans/Görev Çevrimi ölçümü yapmak için “Hz/DUTY” butonuna basın. Frekans yanıtı bu defa çok düşük olduğun- dan, 220V/50Hz-400Hz,380V/50Hz~400Hz gibi manyetik tedirginlik durumlarında yüksek gerilim ve düşük frekans ölçümüne uygundur.
3. Test kablosunu test edilen devreye paralel bağlayın. Kırmızı test kablosunun polar- itesi ve test edilen gerilim değeri aynı anda LC ekranında görünecektir.
Not:
a) DC 1000V veya AC 750V üzerindeki gerilimleri ölçmeyin.
b) Yüksek gerilim ölçümü yaparken elektrik çarpması riskine karşı dikkatli olun.
Ölçüm sonrasında test kablosu ve test edilen devre arasındaki bağlantıyı hemen kesin.
c) Manüel Kademe modunda iken LCD ekranında “OL” işareti çıkması test edilen gerilim değerinin mevcut kademe limitini aştığını gösterir. Bu durumda ölçümü tamamlamak için daha yüksek bir kademe seçilmelidir.
Giriş empendansı: 10MΩ.
Aşırı yük koruması: 1000V DC veya 750V AC pik değeri.
Frekans yanıtı: 40-400Hz. Gösterim: ortalama değer yanıtı (sinüs dalgası RMS değeri).
Görev Çevrimi gösterimi (%0.1~%99.9) DC Akımı (DCA)
1. Resimde görüldüğü gibi siyah test kablosunu “COM” giriş terminaline, kırmızı test kablosunu ise “mA” veya “10A” noktasına takın.
2. Fonksiyon/kademe seçme düğmesini akım kademesine getirin, “SELECT” bu- tonuna basın, DC ölçüm moduna geçin, ardından test kablosunu test edilen devreye seri bağlayın. Kırmızı test kablosunun polaritesi ve test edilen akım değeri aynı anda LC ekranında görünecektir.
3. Manüel Kademe modunda iken LCD ekranında “OL” işareti çıkması test edilen akım değerinin mevcut kademe limitini aştığını gösterir. Bu durumda ölçümü tamam- lamak için daha yüksek bir kademe seçilmelidir.
Kademe 6V 60V 600V 750V
Çözünürlük 1mV 10mV 100mV 1V Hassasiyet
±(%0.8+10d)
±(%1.0+10d)
Not:
a) 10A kademesi için 10A, uA kademesi için 6000 uA ve mA kademesi için 600 mA üzerindeki akımı ölçmeyin. Aksi takdirde sigorta yanacak veya cihaz hasar görecektir.
b) Test kablosu akım giriş terminaline takılı haldeyken test kablosunu herhangi bir devreye paralel bağlamayın. Aksi takdirde cihaza zarar vermeniz veya kullanıcıların emniyetini riske atmanız muhtemeldir. Ölçüm sonrasında test kablosu ve test edilen devre arasındaki bağlantıyı hemen kesin.
Maksimum giriş akımı: 10A (15 saniyeden kısa).
Aşırı yük koruması: 0.5A/250V sigorta, 10A/250V sigorta.
AC Akımı (ACA)
1. Resimde görüldüğü gibi siyah test kablosunu “COM” giriş terminaline, kırmızı test kablosunu ise “mA” veya “10A” noktasına takın.
2. Fonksiyon/kademe seçme düğmesini akım kademesine getirin, “SELECT” bu- tonuna basın, AC ölçüm moduna geçin, ardından test kablosunu test edilen devreye seri bağlayın. Kırmızı test kablosunun polaritesi ve test edilen akım değeri aynı anda LC ekranında görünecektir.
3. Manüel Kademe modunda iken LCD ekranında “OL” işareti çıkması test edilen akım değerinin mevcut kademe limitini aştığını gösterir. Bu durumda ölçümü tamam- lamak için daha yüksek bir kademe seçilmelidir.
Not:
a) 10A kademesi için 10A, uA kademesi için 6000 uA ve mA kademesi için 600 mA üzerindeki akımı ölçmeyin. Aksi takdirde sigorta yanacak veya cihaz hasar görecektir.
b) Test kablosu akım giriş terminaline takılı haldeyken test kablosunu herhangi bir devreye paralel bağlamayın. Aksi takdirde cihaza zarar vermeniz veya kullanıcıların emniyetini riske atmanız muhtemeldir. Ölçüm sonrasında test kablosu ve test edilen devre arasındaki bağlantıyı hemen kesin.
Kademe 600uA 6000uA 60mA 600mA 6A 10A
Çözünürlük 0.1μA 1μA 10μA 100μA 1mA 10mA Hassasiyet
±(%1.0+10d)
±(%1.2+10d)
Maksimum giriş akımı: 10A (15 saniyeden kısa).
Frekans yanıtı: 40-100Hz
Aşırı yük koruması: 0.5A/250V sigorta, 10A/250V sigorta.
Görev Çevrimi Gösterimi: (%0.1-%99.9) Direnç (Ω)
1. Fonksiyon/kademe seçme düğmesini Ω konumuna getirin. Kırmızı ve siyah test kablosunu VΩHz ve COM giriş terminaline ayrı ayrı takın.
2. Test kablosunu test edilen direnç noktasına paralel bağlayın. Test edilen direnç değeri LC ekranında görünecektir.
3. Cihaz çalıştırıldığında ön ayar Otomatik Kademe modudur. “RANGE” butonuna basarak Manüel Kademe moduna geçebilirsiniz.
4. Manüel Kademe modunda iken LCD ekranında “OL” işareti çıkması test edilen direnç değerinin mevcut kademe limitini aştığını gösterir. Bu durumda ölçümü tamamlamak için daha yüksek bir kademe seçilmelidir.
Not:
a) Devre içi direncini ölçerken, test edilen devredeki tüm gücün kapatıldığından ve tüm kapasitörlerin tamamen boşaltıldığından emin olun.
b) Direnç ölçümü yaparken herhangi bir gerilim girişi yapmak ölçüm sonucunun ha- talı olmasına yol açacaktır. Gerilim 250V değerini aşarsa veya aşırı kademe koruma gerilimine ulaşırsa cihazın zarar görmesi ve kullanıcıların emniyetinin riske girmesi muhtemeldir.
c) 600Ω kademesinde kablo direncini ölçmek için test kablosunu kısa devre yapın ve ardından bunu gerçek ölçümden çıkarın.
Kademe 600uA 6000uA 60mA 600mA 6A 10A
Çözünürlük 0.1μA 1μA 10μA 100μA 1mA 10mA Hassasiyet
±(%1.5+10d)
±(%2.0+15d)
Açık devre gerilimi: 400mV.
Aşırı kademe koruması: 250V AC/DC pik değeri.
Diot ve Süreklilik Testi
1. Fonksiyon/kademe seçme düğmesini konumuna getirin. Kırmızı ve siyah test kablosunu VΩHz ve COM giriş terminaline ayrı ayrı takın. “SELECT” butonuna basarak Buzzer veya Diode ölçüm fonksiyonunu seçin.
2. Kırmızı test kablosunu test edilen diyotun pozitif kutbuna, siyah test kablosunu ise negatif kutbuna bağlayın.
3. LCD ekranındaki mevcut test sonucunu okuyun. (Not: Diyot Kademesinde Çubuk- lu Grafik gösterimi yoktur)
Not:
a) Diyot açık devre veya polarite bağlı sayaç olursa, LCD ekranında “OL” işareti görünecektir.
b) Devre içi diyotu ölçerken, test edilen devredeki tüm gücün kapatıldığından ve tüm kapasitörlerin tamamen boşaltıldığından emin olun.
c) Ölçüm sonrasında test kablosu ve test edilen devre arasındaki bağlantıyı hemen kesin.
Kademe 600Ω 6KΩ 60KΩ 600KΩ 6MΩ 60MΩ
Kademe
Aşırı yük koruması: 250V DC/AC pik değeri.
UYARI: Güvenlik açısından bu kademede herhangi bir gerilim girişimi yapmayın!
Görüntü Diyot İleri gerilim düşüklüğü 50Ω altında ikaz sesi
Test Koşulu İleri AC Akımı:1.0mA Sayaç Gerilimi: 3.0V Açık Gerilim: 0.5V
Çözünürlük 0.1Ω 1Ω 10Ω 100Ω 1KΩ 10KΩ Hassasiyet
±(%0.8+5d)
±(%0.8+4d)
±(%1.2+10d)
Kapasitans (C)
1. Fonksiyon/kademe seçme düğmesini Kapasitans Kademesine getirin. Kırmızı ve siyah test kablosunu VΩHz ve COM giriş terminaline ayrı ayrı takın.
2. Test kablosunu test edilen kapasitansa paralel bağlayın. Test edilen kapasitans değeri LC ekranında görünecektir.
3. LCD ekranında “OL” işareti çıkması test kapasitör değerinin mevcut kademe limitini aştığını gösterir.
Not:
a) Devre içi kapasitörü ölçerken, test edilen devredeki tüm gücün kapatıldığından ve tüm kapasitörlerin tamamen boşaltıldığından emin olun. (Not: Bu kademede Çubuklu Grafik gösterimi yoktur)
b) Büyük kapasitör ölçümü yaparken uzun bir test süresi gerekir. 100uF kademe- sinde ölçüm yaklaşık 15 saniye sürer.
c) Ölçüm sonrasında test kablosu ve test edilen devre arasındaki bağlantıyı hemen kesin.
UYARI: Güvenlik açısından bu kademede herhangi bir gerilim girişimi yapmayın!
Frekans (Hz)
1. Fonksiyon/kademe seçme düğmesini Hz Kademesine getirin. Kırmızı ve siyah test kablosunu VΩHz ve COM giriş terminaline ayrı ayrı takın.
2. Test kablosunu test edilen sinyal gücüne paralel bağlayın. LCD üzerindeki mevcut test sonucunu okuyun (Not: Bu kademede Çubuklu Grafik gösterimi yoktur) 3. Frekans ölçümü yaparken “Hz/DUTY” butonuna bir kez basıldığında cihaz DUTY (Görev Çevrimi) ölçüm moduna geçer. Frekans ölçüm moduna geri dönmek için bu butona bir kez daha basılması yeterlidir.
4. AC akımı veya gerilimini ölçerken “Hz/DUTY” butonuna basarak Frekans moduna geçebilirsiniz. “Hz/DUTY” butonuna bir kez daha basıldığında ise Görev Çevrimi ölçüm moduna geçer. AC akımı veya gerilimi ölçüm moduna geri dönmek için buto- na üçüncü kez basmanız yeterlidir.
Not:
a) 60V üzerinde bir sinyal girişi yapmayın. Aksi takdirde cihazın zarar görmesi ve kullanıcıların emniyetinin riske girmesi olasıdır.
b) Ölçüm sonrasında test kablosu ve test edilen devre arasındaki bağlantıyı hemen kesin.
Kademe 40nF 400nF 4μF 40μF 200μF
Çözünürlük 10pF 100pF 1nF 10nF 100nF Hassasiyet
±(%5.0+30d)
±(%3.5+8d)
±(%5.0+10d)
Giriş hassasiyeti: 1.0V.
Aşırı yük koruması: 250V DC/AC pik değeri.
Görev Çevirimi Gösterimi: (%0.1-%99.9) Transistör Testi
1. Fonksiyon/kademe seçme düğmesini sağdaki resimde görüldüğü gibi “hFE”
Kademesine getirin.
2. Transistör test aksesuarını resimde gösterilen “mA” ve “COM” giriş terminaline takın.
Test edilen transistor ün modeline göre, aksesuarı “EBC”, “NPN” veya “PNP” girişine takın.
4. LCD üzerinde görülen mevcut test sonucunu okuyun.
Not:
a) Akım veya gerilimi “mA”, “COM” ve transistör aksesuar girişine vermeyin. Aksi takdirde cihaz zarar görebilir veya kullanıcıların emniyeti riske girebilir.
b) Transistör Test modunda Ölçüm Değerini Saklama (Data Hold), MAX/MIN, Çubuklu Grafik fonksiyonu yoktur.
Sıcaklık Testi
1. Fonksiyon/kademe seçme düğmesini Sıcaklık Kademesine getirin.
2. Sıcaklık sensorunun her iki ucunu “COM” ve “mA” giriş terminaline, pozitif ucunu
“mA” giriş terminaline takın.
3. sıcaklık kablosunun sensorunu test edilen nesnenin yüzeyine veya içine bağlayın.
LCD üzerindeki mevcut test sonucunu okuyun.
4. “SELECT” butonuna basarak Fahrenhayt veya Santigrat sıcaklık ölçüm moduna geçebilirsiniz.
Kademe 100Hz 1000Hz 10kHz 100kHz 1MHz 30MHz
Çözünürlük 10pF 100pF 1nF 10nF 100nF Hassasiyet
±(%0.5+4d)
Kademe hFE (NPN veya PNP)
Gösterge Aralığı 0-1000
Test Koşulu Taban Akımı: 1mA VCE: 2.1V
Not:
a) Sinyal girişi olmadığında LCD otomatik olarak mevcut sıcaklığı gösterir.
b) Sıcaklık sensorunu kendi başınıza değiştirmeyin. Aksi takdirde hassasiyet sorunu yaşanabilir.
c) Cihaz Sıcaklık Kademesinde iken gerilim girişi yapmayın, cihaz zarar görebilir.
Aşırı yük koruması: 0.5A/250V Diğer Fonksiyonlar ve Cihaz Bakımı Diğer Fonksiyonlar
1. Ölçüm Değerini Saklama (Data Hold)
“HOLD” butonuna basıldığında mevcut değer LCD ekranında görünür. Butona tekrar bastığınızda cihaz bu moddan çıkarak normal ölçüm moduna geri döner.
2. Otomatik Kapatma
Çalışmaya 15 dakika ara verirseniz cihaz otomatik olarak kapanacak ve uyku mo- duna geçecektir. Cihaz kapanmadan önce 5 kez ikaz sesi duyulur. Bir dakika sonra uzun bir ikaz sesinin ardından cihaz uyku moduna geçecektir. Cihazı tekrar açmak için herhangi bir tuşa basın.
3. “REL/RS232” butonuna basarak Nispi Değer Ölçüm moduna geçebilirsiniz. “REL/
RS232” butonuna 2 saniyeden fazla basıldığında LCD ekranında RS232 sembolü görülür. Bu sembol cihazın PC’ye bağlanma durumunu gösterir. Cihazı USB kablosu vasıtasıyla PC’ye bağladığınızda ölçüm verilerini PC’ye aktarabilirsiniz. Ölçüm sonuçlarını kaydetmek, analiz etmek, işlemek ve çıktısını almak çok basittir.
Yazılımdaki açıklamaları okuyabilirsiniz.
4. Arka ışık fonksiyonu: Karanlık bir ortamda ölçüm yapılması gerekiyorsa “HOLD”
butonuna 2 saniyeden uzun süre basıldığında ölçüm sonucunun okunmasına yardımcı olmak için LCD’nin arka ışığı yanar ve yaklaşık 10 saniye sonra ışık söner.
Işığı tekrar yakmak istediğinizde “HOLD” butonuna 2 saniye daha basılı tutun.
Kademe -20℃ - 400℃
400℃ - 1000℃
0℉ - 750℉
750℉ - 1832℉
Çözünürlük 0.1℃
1℃
0.1℉
1℉
Hassasiyet
±(%1.0+50d)
±(%1.5+15d)
±(%1.0+50d)
±(%1.5+5d)
TÜKETİCİNİN YAPABİLECEĞİ BAKIM, ONARIM VEYA ÜRÜNÜN TEMİZLİĞİNE İLİŞKİN BİLGİLER
Bu cihaz oldukça hassas bir aygıttır. İç devreye kendi başınıza müdahale etmeye çalışmayınız.
1. Cihazı kuru tutarak toz ve darbelere karşı muhafaza edin.
2. Cihazı rutubet ve sıcaklık değeri yüksek, yanıcı, patlayıcı ve kuvvetli manyetik mahallerde saklamayın ve kullanmayın.
3. Cihazın yüzeyini nemli bir bez ve hafif deterjan kullanarak temizleyin. Bu amaçla aşındırıcı temizlik malzemesi ve alkol vb. maddeler gibi güçlü çözücüler kullanmayın.
4. Cihazı uzun süre kullanmayacaksanız pillerini çıkarın. Aksi takdirde pillerden akan sıvılar cihazın paslanmasına yol açabilir.
5. LCD üzerinde “ ” sembolü belirdiğinde aşağıdaki işlemler yapılarak pillerin değiştirilmesi gerekir:
5-1. Pilleri tutan vidayı gevşeterek pil kutusunu çıkarın.
5-2. Bitmiş olan 1.5V gücündeki pilleri çıkarın ve aynı tipte yeni pillerle değiştirin.
Kullanım süresini uzatmak için alkali pil kullanılması daha uygundur.
5-3. Pil kutusunu yerine takın ve vidayı sıkın.
5-4. Sigorta değiştirme işlemleri de yukarıdakilerle aynıdır. Sigortayı değiştirirken aynı teknik tip ve özelliklerdeki sigortayı kullanın.
Not:
1. 1000V DC/AC pik değeri üzerinde gerilim uygulamayın.
2. Akım, Direnç, Diyot ve İkaz Kademesinde gerilim ölçümü yapmayın.
3. Pili takmadan veya alt mahfazayı sıkmadan bu cihazı kullanarak ölçüm yapmayın.
4. Pil veya sigortayı değiştirmeden önce test kablosunu test edilen noktadan çıkarın ve gücü kapatın.
Yazılımın Çalışması
MT-1820 yazılım diskini bilgisayarınıza yerleştirin. Kurulumun otomatik olarak yapıl- ması için kurulum programına çift tıklayın ve talimatları uygulayın. Kurulum işlemi sona erdiğinde otomatik olarak masaüstünde bir kısayol oluşturacaktır. Aşağıda belirtilen prosedürleri uygulayın:
Cihazın bilgisayarınıza bağlanması
1. Bu ürünle birlikte verilen USB kablosunu bilgisayarınızdaki USB portuna takın.
Yazılım kurulumunu yaparken elektromanyetik girişim veya titreşimi önleyin. Aksi takdirde yazılımın çalışma ve veri kayıt stabilitesi olumuz etkilenecektir.
2. Bilgisayar sistemi bu ölçüm cihazının bağlantı noktasını otomatik olarak tanıyacak ve dağıtacaktır (örn. COM5). Port numarasını bilgisayarınızdan kontrol edebilirsiniz:
“Bilgisayarım” simgesine sağ tıklayarak - Özellikler\Donanım\Aygıt Yönetimi\COM.
3. Yazılımı açın ve OPEN COM yazılım arayüzünde bu ölçüm cihazının port nu- marasını seçin.
4. Başarıyla bağlandıktan sonra yazılım arayüzünün sol penceresinde “USB2.0”
ifadesi gösterilecektir.
Çalışma
1. Bilgisayar ve ölçüm cihazı arasında bağlantı ve ayarları yaparken iletişimin uygun olması sağlanmalıdır.
2. Ölçüm cihazınızdaki ölçüm fonksiyonunu seçin ve çalıştırmak için yazılım arayüzündeki “start” yazısına tıklayın.
3. Aklınıza takılan bir şey olursa problemi çözmek için yazılımın “HELP” fonksiyonuna başvurun.
Uyarılar
1. Bu yazılımı çalıştırırken diğer programları kapatın. Herhangi bir hata uyarısı çıkarsa bu yazılımı tekrar çalıştırın.
2. Dosya bilgileri eksik olursa yazılımın dosyayı otomatik olarak kaydetmesini bekle- yin. Dosya her 20 dakikada bir otomatik olarak kaydedilecektir. Dosya adı otomatik olarak tarih şeklinde belirlenecektir.
3. Ölçüm fonksiyonlarından bazılarında grafik olmaksızın sadece veri kaydı yapılır.
Bu durumda kayıt verileri izlenmelidir.
4. Ölçüm fonksiyonlarından bazılarında kayıt tarihi açıldığında yalnızca bilgi amaçlı grafik açılır. Bu durumda kayıt verileri izlenmelidir.
Prokit’s yazılımı kullanma ve dilediği zaman sürüm güncellemelerini alma hakkını saklı tutar.
ARIZALARIN GİDERİLMESİ
Cihaz düzgün çalışmıyorsa sorunu hızlı bir şekilde çözmek için aşağıdaki yöntemler size yardımcı olabilir. Arıza hala devam ederse bakım merkezi veya bayiiniz ile irtibat kurabilirsiniz.
TAŞIMA VE NAKLİYE SIRASINDA DİKKAT EDİLECEK HUSUSLAR Cihazınız hassas bir cihazdır. Taşırken kesinlikle yere düşürmeyiniz ya da bir yere çarpmayınız.
Kullanma kılavuzu bildirimde bulunmaksızın değiştirilebilir.
Kullanma kılavuzunda yer alan bilgilerin doğru olduğu düşünülür. Kullanıcılar herhan- gi bir hata ile karşılaşırsa imalatçı ile temas kurabilirsiniz.
İmalatçı uygun olmayan bir kullanımdan kaynaklanabilecek herhangi bir kaza veya hasardan sorumlu olmayacaktır.
Bu kullanma kılavuzundaki fonksiyonlar özel kullanım amaçlı değildir.
Arıza
Görüntünün olmaması sembolünün çıkması Akım girişinin olmaması Hata değeri
Çözüm Cihazı kapatıp açın Doğru mod seçimi yapın Pili değiştirin Pili değiştirin Sigortayı değiştirin Pili değiştirin
TÜKETİCİ SEÇİMLİK HAKLARI
Prolink size bu ürünü eksiksiz ve tam olarak sunmaktadır.
Ambalajında, etiketinde, tanıtma ve kullanma kılavuzunda ya da reklam ve ilânlarında yer alan veya satıcı tarafından bildirilen veya standardında veya teknik düzenlem- esinde tespit edilen nitelik veya niteliği etkileyen niceliğine aykırı olan ya da tahsis veya kullanım amacı bakımından değerini veya tüketicinin ondan beklediği faydaları azaltan veya ortadan kaldıran maddi, hukuki veya ekonomik eksiklikler içeren mallar, ayıplı mal olarak kabul edilir. Tüketici, malın teslimi tarihinden itibaren otuz gün içerisinde ayıbı satıcıya bildirmekle yükümlüdür.
Malın ayıplı olduğunun anlaşılması durumunda tüketicinin 4 seçimlik hakkı mevcut- tur. Tüketiciye tanınan seçimlik haklar şöyledir:
* Satılanı geri vermeye hazır olduğunu bildirerek sözleşmeden dönme,
* Satılanı alıkoyup ayıp oranında satış bedelinden indirim isteme,
* Aşırı bir masraf gerektirmediği takdirde, bütün masrafları satıcıya ait olmak üzere satılanın ücretsiz onarılmasını isteme,
* İmkân varsa, satılanın ayıpsız bir misli ile değiştirilmesini isteme.
Satıcı, tüketicinin tercih ettiği talebi yerine getirmek zorundadır.
Tüketiciler, sorumlu firmalardan karşılık alamadıkları takdirde Tüketiciyi Destekleme Derneği’ne, Kaymakamlıklarda bulunan Tüketici Sorunları İlçe Hakem Heyetlerine, Gümrük ve Ticaret Bakanlığı Tüketicinin Korunması ve Piyasa Gözetimi Genel Müdürlüğüne ya da Tüketici Mahkemelerine başvuruda bulunabilirler.
GARANTİ SÜRESİ: 2 YIL KULLANIM ÖMRÜ: 7 YIL
SERVİS LİSTESİ: Ekli olan sayfaya bakınız.
ITHALATÇI FİRMA BİLGİLERİ:
Unvanı: PROLINK DIŞ TICARET LIMITED ŞIRKETI
Adresi: OSMANAGA MAH. RIHTIM CAD. BASCAVUS SOK. NO:3 EMINTAS IS MERKEZI KAT: 2 OFIS : 401- 403 PBX: 34714 KADIKOY - ISTANBUL Telefonu: 0216 405 15 86 - 87
Faks: 0216 405 15 88 ÜRETİCİ FİRMA BİLGİLERİ:
ÜRETİCİ: Shenzhen Victor Hi-Tech Co., Ltd.
ADR: 2F., 412 Bldg., 4th Ba Gua Rd., Shenzhen TEL: 86(755)82426859
USB Girişli 3 5/6 Çift Ekran Dijital Multimetr
e Pro’sKit MT-1820
