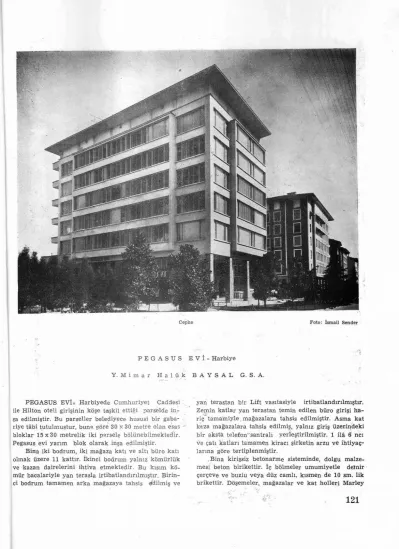

Cephe Foto: İsmail Sender
P E G A S U S E V İ - Harbiye
Y. M i m a r H a l û k B A Y S A L G. S. A.
PEGASUS EVİ» Harbiyede Cumhuriyet Caddesi ile Hilton oteli girişinin köşe teşkil ettiği parselde in- şa edilmiştir. Bu parseller belediyece hususî bir gaba- riye tâbi tutulmuştur, buna göre 30 x30 metre olan esas bloklar 1 5 x 3 0 metrelik iki parsele bölünebilmektedir.
Pegasus evi yarım blok olarak inşa edilmiştir.
Bina iki bodrum, iki mağaza katı ve altı büro katı olmak üzere 11 kattır. İkinci bodrum yalnız kömürlük ve kazan dairelerini ihtiva etmektedir. Bu kısım kö- mür bacalariyle yan terasla irtibatlandırılmıştır. Birin- ci bodrum tamamen arka mağazaya tahsis Edilmiş ve
yan terastan bir Lift vasıtasiyle irtibatlandırılmıştır.
Zemin katlar yan terastan temin edilen büro girişi ha- riç tamamiyle mağazalara tahsis edilmiştir. Asma kat keza mağazalara tahsis edilmiş, yalnız giriş üzerindeki bir aksta telefon santralı yerleştirilmiştir. 1 ilâ 6 nci ve çatı katları tamamen kiracı şirketin arzu ve ihtiyaç- larına göre tertiplenmiştir.
Bina kirişsiz betonarme sisteminde, dolgu malze-
mesi beton birikettir. İç bölmeler umumiyetle deSnir
çerçeve ve buzlu veya düz camlı, kısmen de 10 sm. lik
brikettir. Döşemeler, mağazalar ve kat holleri Marley
Müdür Odası
i d a r e men'isi
a®a z a Y. Mimar Kadri Erogan
ZEMİN KATI:
A. ğ. — Ön mağaza. Skandinav Hava yolları
1. — Müşteri holü 2. — Tartı ve çıkış 3. — Depo. santral 4. — Memur bankosu 5. - Şeg
B. — Pegasus evi. Sokoni Vakum T.A.Ş.
6. — Hol 7. — İnformasyon
BİRİNCİ KAT.: Sokoni, Satış ve vezne I. — İA Plânlı tevziat ve yetiştirme
servisi.
2. — 2A Şehir satışları bankosu 3. — Deniz ve hava yakıtları ve as-
falt servisi.
4. — Şehir satışları servisi şefi 5. 6. 7. 8. — Motorlu vasıtalar ve ziraî
satışlar 9. — Fiyat tetkikleri 10. — Sınai satışlar 11. — Satış mühendisliği 12 — Teknik müşavir V. — Vezneler
C. — Arka mağaza. Verdi Limited.
8. — Teşhir holü.
9. — Memur bankosu 10. — İnformasyon. Santral II. — Lift
AS. — Asansör
| PEGASUS XVI
BİRİNCİ BODRUM KATI:
1. — Arka mağaza deposu 2. — Kömür bacası 3. — Depo 4. — Lift 5. — Satış 6. — Yedek parça 7. — Kahve ocağı
Kat plânları
1 İNCİ BODSUM U.\T PİAMI 1:bO
PEGASU
ASMA K A T :
A. — Ön mağaza. Skandinav Hava Y o l - yolları
1. — Depo 2. — Büro
3. — Müdür ve toplantı.
4. — Büro
C. — Pegasus evi. Sokoni Vakum T.A.Ş.
5. — Santral memuru 6. — Otomatik santral
C. — Arka mağaza. Verdi Limited.
7. — Büro 8. — Müdür 9. — Toplantı 10. — Müdür muavini 11. — Büro
12. — Vezne
PJ7GASUS EVİ piani -»c _
İKİNCİ K A T : Muhasebe, satış m ü - dürlüğü, mali müşavirler.
1. — Muhasebe kredi ve tahsilat, vergi bürosu
İA. — Muhasebe kredi ve tahsilat şefi 2. 2A. — Mali müşavirlik bürosu şefi 3. 3A. 3B. — Maasat ve zat işleri bürosu 4. — Zat işleri bürosu
4A. — Zat işleri şefi 5. — Satış müdürü 6. — Daktilolar
7. — Satış müdür muavini 8. — Reklam servisi
S -i PKC.AS JS KV1
BEŞİNCİ K A T : Muhasebe.
! 1. — Muhasebe, Emtia ve Demirbaş servisi
İA. — Kıymetli evrak kasası 2. — Muhasebe ve istatistik bürosu 3. — Daktilolar
4. — Umumî muhasebe 4A. — Kıymetli evrak kasası 5. — Muhasebe müdürü 6- — Baş muhasip
-L PEGASUS EVİ - 4'U~PÜKAT rsLANi ı:30 O. t
DÖRDÜNCÜ KAT: Müdüriyet, Hu- kuk. Muhasebe servisleri.
1. — Büro hizmetleri servisi İA. — Daire müdürü
İB. — Kot memuru 2. — Hukuk müşaviri 3. — Avukat 4. — Tercüme servisi
5. — Müşavir avukatlık bürosu 6. — Bekleme odası
7. — Müdür
8. — Konferans odası 9. — Müdür muavini 10. — Ticarî müavir
ÜÇÜNCÜ KAT: Mübayaat, Stok ik- mal, tevziat, tesisat ve mühendisler.
1..1A — Mübayaat bürosu şefi 2. — Gümrük servisi
3. — Stok, ikmal, akar yakıt ser- visi şefi
4. — Stok, ikmal, akar hakıt ser- visi
5..5A. — Stok. ikmal; yağ servisi b ü - rosu
6. — Mühendisler 6A. — Büro şefi 7. — Tesisatlar müdürü 8. — Tesisatlar şubesi bürosu 9. — Nakliyat servisi .10. — Tevziat şubesi müdürü 11. — Tevziat şubesi bürosu
ALTINCI K A T : İstirahat, Revir, Kontrol.
1. — Hemşire İA. — Doktor 2. — Kontrollar 3. — »
4. — İstirahat, eğlence salonu.
5. — Müfettişler 6. — »
7. — Mürakip
Kat plânları
+ PEGASU'S EVİ _ 6 ÎNCÎ Ü AT plani
II II I I II I I Effl
plâkları, bürolar, curuflu beton ve 2 sm. ksylolit üze- rine 4 m/m linolyomdur. Giriş holü ve merdivenler be- yaz mermer ve açık kahve renkli traverten kaplıdır.
Cephe sıvası küfeki prinli tarak sıvadır, mağaza ve asma kat haricen traverten plâk kaplıdır. İç duvarlar melez harç sıvalı ve yağlı boyalıdır. Renkler: bürolar açık yeşil ve merdiven, holler açık gridir.
Doğramalar kirişsiz sistemden dolayı 225 sm. yük- seklikte ve çıkmalarda 10 ve 20 metre boyda açıklara madenî doğrama gerek piyasa profillerinin kifayetsiz- liği ve gerek ithâl zorluklarından yapılamamıştır. Bu ebatlarda ahşap bir konstrüksyon mecburiyeti hasıl ol- muş, ufkî sürme 90x225 sm. lik kanatlar ve değişik ebatta vitrinler İsveç çıralı çamından imâl edilmiş, de- formasyona karşı 3 lük T demiri profilinden hazırla- nan madenî bir çerçeveye ahşap karkas zımbalanmak suretiyle öldürüldükten sonra tespit edilmiştir. İç doğ- ramalar 4 lük U demiri çerçeve ve lama kayıtlı olarak imâl edilmiştir, camlar ahşap çıralarla tespit edilmiş ve ;avanla fa >;müşterekler ahşap pervaz ile kapatıl- ın ştır. Doğrama tavana ve birbirine bulonlarla çekil- miş v~ hai'cî l'asl: müşterekler a'.a; na katran" hala kon.- uştur. Kanatlar iki ar'e: bilye rulmanl m k:. 3 üzo-inde müteharriktir. İç kap lar tamamen isva: be yaz çamından imâl edilmiş olup kısmı azamı eamlıd r.
ilerdeki tadilât imkân- gözllnüne ahnarak tavanlar bölmelerden evvel yekpare olarak s 'niruşt'r.
Binan'n hususiyeti dolaysiy e ç-k yüklü olan e"-' trik, telefon, zil ve duofon tesisatlar-, bitmiş bston-
me döşeme üzerine çekilmiş bilahare curuflu betonla örtülmüştür.
Binada kalorifer ve sıcak su tesisatı vardır, Floo- resant tesisatla aydınlatılmıştır.
Betonarme projeler: Profesör Sait Kuran Sıhhî tesisat: Y. Mühendis Orhan Günküt Elektrik: Y. Mühendis Hikmet Göfer
Kaba inşaat: Y. Mimar müteahhit Hikmet Günay Yetvart Kürkçiyan Bina betonarme iskeleti krişsiz döşe'me olarak teş- kil edilmiştir. Döşeme kolonlarda mantar başlıklar ol- madığına göre hesap ve teçhiz edilmiş, bu suretle inşa- at ve işçilik bakımından kolaylıklar temin edildiği gi- bi büro iç mimarisi, taksimatı ve tenviri hususlarında da ortaya çıkabilecek birçok müşküller bertaraf edil- miştir.
Yapılan mukayese hesapları bu sistemin kabulü ile bu cins bir yapıda mutad betonarme inşaata naza- ran müddet ve maliyet bakımından ehemmiyetli tasar- ruf
1ar temin edilebileceğini göstermiştir.
