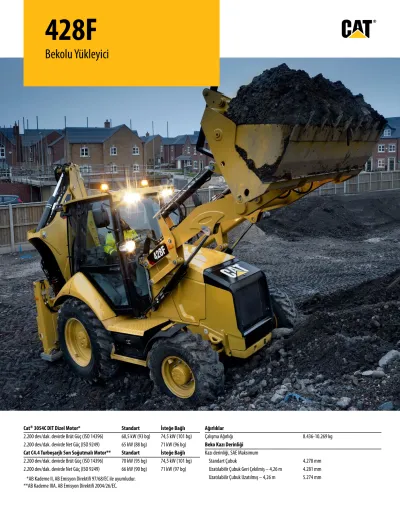

428F Bekolu Yükleyici

428F Bekolu Yükleyici

Kullanım kolaylığı ve sınıfında lider performans ile üretkenliğinizi en üst düzeye çıkarın ve

yüksek seviyede verimlilik

elde edin.

İçindekiler

Özellikler ... 4

Sektör Lideri Operatör Kabini ... 6

Yükleyici ... 8

Beko ... 9

Hidrolikler ... 10

Çalışma Aletleri ... 11

Bekolu Yükleyici endüstrisindeki 25 yılı aşkın deneyimin ürünü olan verimli Bekolu Yükleyici 428F, müşteri beklentilerini aşacak

Geliştirilmiş Servis Kolaylığı

428F artık menteşeli soğutma grubuna, kolay açılır motor kaputuna ve kolay ayarlanır Stabilizör ve E-Çubuk aşınma yastığı sistemine sahiptir. Tüm bunlar makine arızalarını azaltır ve operatör için daha rahat bir deneyim sağlar.

Takviyeli Frenleme

Takviyeli Frenleme tüm 428F Bekolu yükleyicilerde standarttır. İki çekerli sürüş sırasında fren yapıldığında dört çeker devreye girer. Frenler bırakıldığında şanzıman iki çekere geri döner. Bu etkili sistem tehlikeli, kaygan yollarda veya yokuşlarda iyi performans verir. Frenleme modları frenleme etkililiğini artıran ve lastik aşınmasını azaltan, kolay erişilebilir Dört Tekerden Çekiş Anahtarı ile kontrol edilir.

Mükemmel Ağırlık Dağılımı

428F'nin özellikle seyir halinde kayıpsız dönüşle optimum denge ve kullanım sunması amacıyla tasarımında uzun tekerlek aralığı kullanılmıştır.

Şanzımanlar

Manuel veya otomatik vitesli şanzıman seçenekleri, operatöre göreve uygun vitesi seçmesi için en rahat yolu sağlar.

Tork Konvertörü Kilitleme

428F artık isteğe bağlı tork konvertörü kilidine sahiptir. Bu kilit yolda gidilen süreyi azaltır ve yakıt tüketimini iyileştirir.

Ekskavatör Kontrolleri

428F Beko (SAE) Ekskavatör (ISO) veya evrensel kontroller (X Şablonu) olmak üzere iki ekskavatör kontrolü seçeneğine sahiptir. Bu seçenekler 428F'nin her tipte operatöre uymasını sağlar.

Büyük, Metalik Olmayan Yakıt Deposu

160 L kapasiteli büyük, metalik olmayan yakıt deposu, Cat motor ve verimli hidrolik sistemle bir araya gelerek dolum periyotlarını uzatırken sorunları azaltır.

Daha az yoğuşma ve iç paslanma olmaması çalışma süresini en üst düzeye çıkarır.

Özellikler

Tasarımı size odaklanan yepyeni özellikler.

428F Kabini günümüzün operatörü düşünülerek tasarlanmıştır. Maksimum rahatlık ve kullanım kolaylığı sunan tasarım, modern tarzıyla günümüzün yüksek beklentili operatörlerinin gereksinimlerini yerine getirir. Tasarım iç mekanın ve görüş alanının iyileştirilmesi için eğimli cama yem vermektedir. Geniş kabin, koltuğu bir operasyon modundan diğerine çevirirken daha iyi performans sunan ferah bir ortam sağlar.

Yorgunluğu azaltan birinci sınıf Cat havalı süspansiyonlu koltuk kabin rahatlığını artırır.

Kolay açılır arka tek parça pencere operatöre mükemmel havalandırma ve üstün görüş alanı sunar. Arka silecek arka camın büyük bölümünü kolayca temizleyerek ıslak veya tozlu koşullarda çalışma alanının mükemmel biçimde görülmesini sağlar.

Mükemmel ergonomi operatörün tüm kontrollere kolayca erişmesini sağlarken, renkli cam tüm kabinlerde standarttır.

Uzaktan stabilizör kontrolleri, ayarlanabilir kabin delikleri ve net göstergeler gibi diğer özellikler, operatörün daha az yorulmasını ve verimliliğinin artmasını sağlamak amacıyla tasarlanmış rahat bir çalışma ortamı sunar.

Operatör Kontrolleri

Optimum kabin ergonomisi, operatörün en iyi verimliliğe ulaşmasını sağlamak açısından çok önemlidir. Basınç dengelemeli, doğru yerlere yerleştirilmiş kollar en az çaba ve üstün kontrol olanağıyla maksimum verimlilik elde edilmesini sağlar.

Sarsıntı

Caterpillar bekolu yükleyicilerin en zorlu koşullar altında çalıştığının farkındadır. Bu zorlu koşulların neden olduğu normal makine sarsıntılarının kontrol edilmesi sayesinde operatör etkinliği ve verimliliği artırılır.

428F sarsıntıyı azaltan standart ve isteğe bağlı özelliklere sahiptir.

Cat Havalı Süspansiyonlu Koltuk (Sadece Kabinde)

Makine ile operatör arasındaki ana arabirim mümkün olduğunca iyi olmalıdır.

Bu yüzden, Cat havalı süspansiyonlu koltuk operatörün daha az yorularak en yüksek verimlilik seviyesine ulaşmasını sağlayan rahat bir çalışma platformu sunar.

Kabin Bağlantıları

Şasiye esnek biçimde monte edilen kabin sarsıntıyı ve gürültüyü azaltarak operatöre rahat bir çalışma ortamı sunar.

Kabin Hava Filtresi

428F, sağ arka çamurluğa yerleştirilmiş, kolayca erişilebilen bir kabin hava filtresine sahiptir. Hava filtresine toz girişini en aza indirmek amacıyla kabin hava emişi yukarı yerleştirilmiştir.

HVAC Sistemi

428F'de isteğe bağlı, güçlü bir klima sistemi bulunur. Bu sistem operatör için iyi bir havalandırma sunarak sıcakta çalışan operatörlerin serinlemesini sağlar. Havalandırma sistemi ayrıca buğu giderme, buz çözme ve ısıtma özelliklerine sahiptir.

Çalışma Lambaları

428F ayarlanabilir ön ve arka çalışma lambalarına sahiptir. Bu sayede operatör ışığı gereken yere yöneltebilir ve ortamın ışık koşulları nasıl olursa olsun çalışma alanının en üst düzeyde aydınlatılması sağlanır.

Sektör Lideri Operatör Kabini

Rakipsiz görüş alanı sayesinde rahat ve şık biçimde çalışın.

Yükleyici

Paralel kaldırma yükleyicisi sınırları zorluyor.

Yükleyici Performansı

Performans odaklı tasarlanan 428F daha yüksek koparma kuvvetlerine, yük kaldırma yüksekliğine ve mesafesine sahiptir; bu sayede kamyon yükleme veya kürekleme sırasında çalışma kolaylığı sunar. Standart olarak kendi kendine düzleşen Paralel Kaldırma Yükleyicisi kolları tüm paletlenmiş yüklerin güvenli biçimde yüklenmesini sağlar. Genel Amaçlı ve Çok Amaçlı kepçe seçenekleri çok yönlülük sunarken, kepçenin üstünden açık görüş alanı sunan alçak kaput çizgisiyle mükemmel görüş alanı sağlanır.

Sürüş Kumandası

Cat Sürüş Kumanda sistemi, makinenin sallanmasını ve sarsılmasını azaltarak yükleme ve taşıma, yolda gitme ve çalışma alanında hareket etme gibi her uygulamada operatöre sorunsuz bir sürüş yaşatmak amacıyla tasarlanmış bir seçenektir. Bu sistem ön konsolda bulunan bir anahtarla devreye alınır.

Kazma Konumuna Dönüş

428F'de standart Kazma Konumuna dönüş sistemi bulunmaktadır. Bu sistem kollar indirilirken yükleyici kepçesini kazma konumuna otomatik döndürerek yükleme çevrim sürelerini azaltır. Yükleyici kolları zemin seviyesine indiğinde kepçe bir sonraki yük için doğru konuma gelmiş olur.

Ekskavatör Tarzı Beko

Tek yönlü taşıt yolunda yakından kamyon yüklerken veya duvar gibi engeller üzerinden kazı yaparken, ekskavatör bomu çok yönlülüğü güçlü koparma kuvvetiyle, yük algılamanın kontrol edilebilirliğiyle, akış paylaşımlı hidrolik sistemle birleştirerek rakipsiz performans sunar. 428F, operatörün minimum çabayla yüksek düzeyde verimlilik elde edebileceği güçtedir. Dar tasarımlı bom, çalışma aleti için maksimum görüş açısı sağlar.

Uzatılabilir Çubuk

428F'nin uzatılabilir çubuğu kazı derinliğini ve ulaşma gücünü artırarak makinenin çok yönlülüğünü ve kullanımını geliştirir. Kayar iç bölüm tasarımı aşınma yastıklarını tozdan koruyarak ayarlama ve değiştirme aralıklarını uzatır. Aşınma yastığının ayarlanması gerektiğinde ayarlama cıvatalarına kolayca erişilebilir, böylece ayarlama işlemi E-Çubuğu sökmeye gerek olmadan birkaç dakika içinde tamamlanır. Çalışma aletleri için yardımcı hatlar, dar hendeklerde çalışılırken zarar görmeyecek şekilde yönlendirilmiştir.

Kayar Şasi ve Döner Şasi

F Serisi dökme kayar şasi dış kilit kelepçelerine sahiptir ve servis esnasında bekonun sökülmesi gerekmez. Döner Şasi/Bom Ayak pimlerinin deliklerinde değiştirilebilir burçlar bulunur.

Cat Destekli Dönüş

428F'de bulunan Cat Destekli Dönüş, kanala çapayla geri dönerken bom salınımını azaltarak çok hızlı kanal açılmasını sağlar.

Takviyeli Yan Kaydırma Seçeneği

Operatörün kepçeyi yere indirmeden bekoyu H çerçevenin tam genişliği boyunca kolayca konumlandırmasını sağlayan bir hidrolik servis sunar. Gaz, elektrik, telekom vs. gibi kamu hizmeti uygulamalarında kullanım için idealdir.

Sınıfının en iyisi performans ve servis kolaylığı. Beko

Hidrolikler

Akıcı ve verimli çalışma.

Hidrolik Performans

Çalıştığınız zamanın %100'ünde tam performans sergileyemezsiniz; o zaman neden makineniz dur durak bilmeden, daha fazla yakıt kullanarak, daha fazla gürültü üreterek ve aşınmayı artırarak çalışsın ki? 428F yük algılamalı, kapalı merkezli hidrolik sisteme sahiptir. Bu sistem gücü ve akışı yapılmakta olan işin ihtiyaçlarına göre ayarlar. Dolayısıyla tam kanal açma modundayken ya da servisler etrafında kazı yaparken tüm kontrol sizde olur. Yükleme ve taşıma gibi uygulamalarda hız önemlidir ve sistem işin hızlı ve verimli biçimde tamamlanması için akışı ayarlar. Gerek olmadıkça sistem üstündeki yük en alt düzeyde olduğundan parazitik güç kaybı daha azdır, böylece jant çekişine daha çok güç gider ve daha iyi yükleme ve yol alma performansı elde edilir.

Akış Paylaşımlı Valfler

428F'de bulunan akış paylaşımlı hidrolik valfler, ekipman silindirine doğru yağ akışının ulaşmasını sağlayarak daha iyi kontrol sunar ve birden fazla işlev çalışırken eksik yağ beslemesini ortadan kaldırır.

Donanım

428F yüksek verimliliğe sahip, değişken hacimli piston pompasına sahiptir. Güvenilir yüksek performanslı hidrolik hortum iki güçlü çelik bantlı katmandan üretilmiştir ve O-ring keçesi bağlantıları, mükemmel dayanıklılık ve ani basınç farklılıklarından ve hidrolik değişikliklerden kaynaklanan hasarlara karşı direnç sağlayan sağlam bir sistem sunar.

Yükleyici Kepçeleri

Genel Amaçlı ve hidrolik Çok Amaçlı kepçeler ya Pim montajlıdır ya da hızlı kapline takılıdır. Her kesici kenara ya da dişli üzerindeki cıvataya takılabilir. MP kepçelerin katlanır palet çatalları isteğe bağlıdır.

Bekolu Kepçeler

Farklı toprak tipleri ve kazı uygulamaları için birden fazla kepçe tasarımı mevcuttur. Bu tasarımlar arasında Standart Hizmet, Ağır Hizmet, Yüksek Kapasiteli ve Yoğun Kullanım (Kaya) Kepçeleri bulunmaktadır. Dişli üzerindeki cıvata ya da dişli pimli kaynaklanmış adaptörler takılabilir.

Kanal Temizleme, Kalbur ve Trapezoid Kepçe seçenekleri de mevcuttur.

Sondaj

Cat Sondaj, farklı uygulama çeşitleri için toprakta delik açmak amacıyla tasarlanmıştır. İşiniz için en uygun aleti sağlamak amacıyla çok sayıda Sondaj parçası ve tahrik sistemi mevcuttur.

Soğuk Freze

Derinlik kontrolü ve kendi kendine düzleşme gibi özelliklere sahip olan Cat Soğuk Freze, hem asfalt hem de çimento dökme işleri için tasarlanmıştır.

Kompaktör Plaka

Cat Titreşim Plaka Kompaktörleri kanal açma ve eğim verme uygulamalarında çimento ya da asfalt dökmeden önce toprağı, kumu veya çakılları sıkıştırmak için kullanılabilir.

Kırıcı

Cat Hidrolik Kırıcılar çimentoyu, asfaltı veya kayayı kırmak için tasarlanmıştır ve kullanılırken kesintisiz güç sağlar. Yerel yönetmelikleri yerine getirmek için susturulmuş seçenekler mevcuttur.

Çift Kilitli Kaplinler

Çalışma aletlerinin kolayca değiştirilmesini sağlayan mekanik veya hidrolik hızlı kaplinlerle makinenizin çok yönlülüğünü geliştirin.

Yenilikçi kama tasarımının kullanıldığı kaplinler kullanım ömrü boyunca tam oturma sağlar.

Çalışma Aletleri

Çok yönlü alet seçenekleriyle daha fazlasını yapın.

40 km/sa. Power-Shuttle Şanzıman

428F'de yol hızını artıran ve vites oranları arasında daha iyi aralık sağlayan 40 km/sa. Power-Shuttle şanzıman bulunur. Bu şanzımanda sabit geçmeli, senkronize, dört vitesli sistem kullanılır. Direksiyon kolonundaki ileri/geri kolunun konumu hareket ederken yönü kolayca değiştirmeyi sağlar ve zemine takılı vites değiştirme kolu ile vites değiştirilir.

Cat Motor

428F, Kademe II emisyon yönetmeliği AB Direktifi 97/68/EC'yi yerine getiren Cat 3054C turboşarjlı Son Soğutmalı motor veya Kademe IIIA AB emisyon Yönetmeliği 2004/26/EC'yi yerine getiren Cat C4.4 Turboşarjlı Son Soğutmalı motor seçeneklerine sahiptir. Güç değerlemesi seçeneği makinenin performansının müşteri ihtiyaçlarını yerine getirmesini sağlar.

Tüm motorlar güvenilir 4 silindirli, 4 stroklu doğrudan enjeksiyonlu dizel motorlardır ve soğuk havada en iyi performansı vermeleri için bu motorlarda standart kızdırma bujisi bulunur. Bu özellik -18 °C'ye kadar olan sıcaklıklarda güvenilir çalıştırma performansı sunar. Tüm motorlarda dişli ile çalıştırılan güvenilir bir su pompasının yanı sıra kullanım

Güç Aktarma Sistemi

Seyahate daha az, çalışmaya daha çok zaman ayırın.

Otomatik Vitesli Şanzıman (İsteğe bağlı)

İsteğe bağlı otomatik vitesli şanzıman beş ileri ve üç geri vites arasında geçiş sunar ve gerçekleştirilmekte olan göreve uygun vitesin seçilmesini sağlar. Hidrolik debriyaj grubu modülasyonu sorunsuz çalıştırma sunarak operatörün her arazide rahat bir sürüş deneyimi yaşamasını sağlar. Otomatik viteste zemine monte vites değiştirme kolu bulunmaz, bu sayede operatör daha fazla alana sahip olur ve sağ kapıya daha rahat erişir.

Tork Konvertörü Kilidi (İsteğe bağlı)

Yüksek Ortam Sıcaklığı Soğutma

428F'de makinenin 50 °C'ye kadar sıcaklıklarda kullanılmasını sağlayan Yüksek Ortam Sıcaklığı motor soğutma grubu bulunur.

Hava Filtresi

Kuru tip eksenel hava filtresinin entegre ön filtresi ve entegre toz atma sistemi, tozlu ortamlarda çalışırken hava filtresinin ömrünü uzatarak servis süresini ve masrafları azaltır.

Akslar ve Diferansiyel Kilit

428F'ye takılı ağır hizmet Cat aksları en çetin koşullarda kullanılacak şekilde tasarlanmıştır ve arka aks Diferansiyel Kilit her türlü zemin koşulunda çekişin korunmasını sağlar.

Çift Frenler

Arka aks, ıslak çok plakalı Kevlar frenleme sistemli kapalı bir tasarımdır. Yağ banyosundaki bu sistem kendi kendini ayarlar ve en zorlu koşullarda çalışmayı sağlar. Sistem zor durumlarda ayrı frenleme için çift fren pedalına sahiptir.

Servis Kolaylığı

Bakım süresini kısaltarak verimliliğinizi artırın.

Daha Kısa Bakım Süresi

Kolay açılır motor kapağı tüm kontrol/dolum noktalarına, hava filtresine, yıkayıcı şişelere, görsel göstergelere vs. erişim sağlar. Ayrıca, eklemiş olduğumuz menteşeli soğutma grubu operatörün düzenli bakımı daha rahat gerçekleştirmesini sağlar. F Serisi ömür boyu yalıtımlı aks salınımı, evrensel şaft birleşme yerleri, silindir yatakları vs. sunmaya devam etmektedir. Yoğun operatörler için külfet olabilen günlük bakım prosedürleri 428F'de minimuma indirilmiştir.

Bom ve Çubuk Tasarımı

Bom ve Çubuk tasarımı, basit bir kama ayarlama mekanizması kullanarak tüm aşınma ayarının Çubuk yerindeyken yapılmasını sağlar. Dışarıdan ayarlanabilir stabilizör bacakları da makine arızalarını ve sorunları azaltır.

Depolama

Makinelerde aletlerinizi koyacağınız yer çok önemlidir; bu yüzden 428F'de büyük, metalik olmayan depolama kutusunun depolama alanını artırdık.

Cat Filtreleri

Servis işlemleri sırasında dökülmeyi önlemek ve yağın kirlenmesini azaltmak için tüm Cat filtreleri dikey monte edilmiştir. Cat filtreleri ayrıca yağdaki en küçük parçacıkları bile filtreleyerek motorun, şanzımanın ve hidrolik sistemin yıllar boyunca sorunsuz çalışmasını sağlayan düşük mikronlu filtrelerdir.

Programlı Yağ Numunesi Alma

Cat temsilciniz Caterpillar S·O·S^SM hizmeti sunar. Bu, temsilcinizin sorunlar oluşmadan aşınmayı analiz ederek erken arızaları önlemesini ve hem masrafları hem de makine arızalarını azaltmak amacıyla düzeltici önlemler almasını sağlar.

Müşteri Destek Sözleşmeleri (CSA'lar)

Cat temsilciniz mali durumunuza ve gereksinimlerinize göre özelleştirilebilen kapsamlı CSA seçenekleri sunabilir. Temsilciler S·O·S^SM paketini içeren tam Önleyici Bakımdan Sadece Parça CSA'sına kadar farklı seçenekler sunabilir. İşinizi sorunsuz yürütmek için değerli yatırımınızı koruyun ve aylık ödemelerinizin ne kadar olacağını tam olarak bilin.

Finansman

Temsilcinizin makinenizin finansmanı için sunduğu seçenek yelpazesine göz attınız mı? Temsilcilerimiz gereksinimlerinize özel olarak hazırlanmış, etkileyici paket seçenekleri sunabilir.

Makine Seçimi

Makine satın almaya karar verirken, temsilciniz gereksinimlerinizi dikkate alarak ve işletme maliyetlerinizi en düşük seviyede tutmayı hedefleyerek size rehberlik edebilir. Düşündüğünüz makine işiniz için en uygun makine mi yoksa daha uygun bir çözüm olabilir mi?

Temsilciniz ayrıca makineniz için aşınmayı ve yıpranmayı en aza indirecek, verimliliği en üst düzeye çıkaracak ve hem sahip olma hem de işletme maliyetlerini azaltacak çalışma teknikleri önerebilir.

Müşteri Desteği

Birinci sınıf müşteri desteği hizmetleri.

428F Bekolu Yükleyici Teknik Özellikleri

12

6

11

4 3

5 1 13 10

3 2

9 8

7

Makinenin Boyutları

GP MP MP ve çatallar

Toplam uzunluk (yükleyici yerde) Standart Çubuk 7.398 mm 7.353 mm 7.353 mm

Toplam uzunluk (yükleyici yerde) Uzatılabilir Çubuk 7.398 mm 7.352 mm 7.352 mm

1 Yol konumunda genel uzunluk 5.744 mm 5.714 mm 5.714 mm

Toplam nakliye uzunluğu 5.750 mm 5.704 mm 5.704 mm

2 Toplam nakliye yüksekliği Standart Çubuk 3.779 mm 3.779 mm 3.779 mm

Toplam nakliye yüksekliği Uzatılabilir Çubuk 3.771 mm 3.771 mm 3.771 mm

Toplam genişlik (makine, kepçe dahil değil) 2.352 mm 2.352 mm 2.352 mm

3 Kabinin/kanopinin üstüne kadar yükseklik 2.897 mm 2.897 mm 2.897 mm

4 Egzoz bacasının üstüne kadar yükseklik 2.744 mm 2.744 mm 2.744 mm

Yükleyici menteşe pimine kadar yükseklik (nakliye) 371 mm 326 mm 326 mm

Yerden yükseklik (minimum) 320 mm 320 mm 320 mm

5 Arka aks merkez çizgisinden ön ızgaraya 2.705 mm 2.705 mm 2.705 mm

Ön tekerlek iz genişliği 1.895 mm 1.895 mm 1.895 mm

Arka tekerlek iz genişliği 1.714 mm 1.714 mm 1.714 mm

6 Dingil açıklığı 2WD/AWD 2.200 mm 2.200 mm 2.200 mm

Boyutlar ve Performans – Yükleyici

GP MP MP ve çatallar

Kapasite (SAE uyumlu) 1,00 m³ 1,03 m³ 1,03 m³

Genişlik 2.406 mm 2.406 mm 2.406 mm

Kaldırma koparma kuvveti 54,8 kN 53,4 kN 51,7 kN

Yatırma koparma kuvveti 54,8 kN 60,4 kN 59,5 kN

Maksimum yükseklikte kaldırma kapasitesi 3.817 kg 3.580 kg 3.402 kg

Koparma noktasında devirme yükü 6.699 kg 6.682 kg 6.533 kg

Maksimum açıda boşaltma yüksekliği 2.796 mm 2.823 mm 2.823 mm

Maksimum açıda boşaltma uzaklığı 805 mm 731 mm 731 mm

Tam yükseklikte boşaltma açısı 46° 46° 46°

7 Maksimum menteşe pimi yüksekliği 3.497 mm 3.497 mm 3.497 mm

8 Zemin seviyesinde maksimum kepçe geri dönüşü 38° 39° 39°

9 Kazı derinliği 61 mm 94 mm 94 mm

Maksimum eğim açısı 113° 116° 116°

Dozer kesici kenarının genişliği — 2.406 mm 2.406 mm

10 Izgaradan kepçe kesici kenarına, taşıma konumu 1.471 mm 1.423 mm 1.423 mm

11 Maksimum çalışma yüksekliği 4.394 mm 4.427 mm 4.883 mm

Maksimum çene açıklığı — 790 mm 790 mm

Kepçe çene kelepçeleme gücü — 61 kN 61 kN

Ağırlık (dişleri veya çatalları içermez) 428 kg 611 kg 705 kg

Boyutlar ve Performans – Beko

Standart Uzatılabilir Çubuk Geri Çekilmiş Uzatılabilir Çubuk Uzatılmış

Kazı derinliği, SAE maksimum 4.278 mm 4.281 mm 5.274 mm

Kazı derinliği, üreticinin belirttiği maksimum 4.775 mm 4.813 mm 5.730 mm

Kazı derinliği, 2.440 mm düz taban 3.893 mm 3.897 mm 4.966 mm

12 Kazı derinliği, 610 mm düz taban 4.235 mm 4.239 mm 5.235 mm

Arka aks merkez çizgisinden zemin çizgisine kadar olan uzaklık 6.740 mm 6.745 mm 7.671 mm

428F Bekolu Yükleyici Teknik Özellikleri

Motor

Motor Modeli Cat 3054C* Cat C4.4**

Anma Gücü (standart) 2.200 dev/dak. 2.200 dev/dak.

Brüt – ISO 14396 68,5 kW/93 bg 70 kW/95 bg

Net – ISO 9249 65 kW/88 bg 66 kW/90 bg

Net – 80/1269/EEC 65 kW/88 bg 66 kW/90 bg Anma Gücü (isteğe bağlı) 2.200 dev/dak. 2.200 dev/dak.

Brüt – ISO 14396 74,5 kW/101 bg 74,5 kW/101 bg

Net – ISO 9249 71 kW/97 bg 71 kW/97 bg

Net – 80/1269/EEC 71 kW/97 bg 71 kW/97 bg 1.400 dev/dak. devirde Net Tork Artışı

68,5 kW/91 bg %38 —

70 kW/94 bg — %36

74,5 kW/101 bg %31 %32

1.400 dev/dak. devirde En Üst Tork Artışı

68,5 kW/91 bg 384 Nm —

70 kW/94 bg — 384 Nm

74,5 kW/101 bg 397 N 399 N

İç çap 105 mm 105 mm

Strok 127 mm 127 mm

Hacim 4,4 L 4,4 L

• Tüm güç değerlemeleri en yakın kW/bg'ye yuvarlanmıştır (ondalık basamağı bulunmaz).

• Ön sayfa da dahil olmak üzere, tüm motor beygir gücü değerleri (bg) metrik sisteme göre ölçülen değerlerdir.

• Belirtilen net güç, motorda fan, hava filtresi, susturucu ve alternatör bulunduğunda volanda mevcut güçtür.

• 3.000 m rakıma kadar kullanılabilir.

*Kademe II AB Emisyon Direktifi 97/68/EC.

**Kademe IIIA AB Emisyon Direktifi 2004/26/EC.

Özellikler

• Hafif silikon/alüminyum alaşımından üretilen üç halka piston, gereken kuvveti ve maksimum termal iletkenliği sağlar.

• Dövülmüş krom/molibden çelik krank mili ve azotla karbonlaştırılmış mil uçları.

• Ön ve arka krank mili yağ keçeleri, dahili toz ağzına sahip "ağız"

tipi Viton ve PTFE tasarımındadır.

• Uzun motor ömrü için ısıya dirençli silikon-krom çelik giriş ve STELLITE yüzeyli egzoz valfi kullanılır.

• Silindir bloğunun güçlü, döküm demir alaşımlı, derin kenarlı monoblok tasarımı daha fazla güç ve daha uzun ömür sağlar.

• Uzun ömür için otomatik gerdirilen Poli-V ön yardımcı tahrik kayışı işletme maliyetlerini azaltır.

• Güçlü, döküm demir alaşımdan üretilen silindir kapağı ekstra hizmet duvar ve kapak kalınlığına sahiptir. Giriş ve egzoz portları optimum gaz akışı sağlamak için hassas biçimde dökülmüştür.

• Doğrudan enjeksiyonlu yakıt sistemi hassas yakıt tüketimi sağlar.

Kendinden emişli, elektrikli kaldırma pompası soğukta çalıştırma becerisini artırır. Tek filtreli yakıt sistemi bakım maliyetlerini azaltır.

• Düşük motor devirlerinde yüksek tork daha iyi makine

Akslar

Standart Dört Tekerden Çekiş.

Özellikler

• Ağır hizmet arka aks ve kendi kendine ayarlanan iç frenler, diferansiyel kilidi ve nihai tahrikler.

• Dört Çekerden Çekiş (AWD) ön konsol panel anahtarıyla ya da dört çeker frenleme sırasında devreye alınır. AWD hareket halinde, yük altında ve ileri veya geri herhangi bir viteste devreye alınabilir.

AWD kolay bakım sağlayan dış nihai tahriklere sahiptir.

• AWD ön aksı sarkaç montajlıdır ve her zaman yalıtımlı ve yağlamalı olduğu için günlük bakım gerektirmez. Ayrıca daha fazla manevra kabiliyeti için 52° direksiyon açılı, çift etkili direksiyon

silindirine sahiptir.

Direksiyon

Tam hidrostatik direksiyon elle kontrol ünitesi tarafından kontrol edilir.

Farklı ülkelerdeki yol yönetmeliklerini ve ISO 5010'u yerine getirmek için ikincil bir direksiyon sistemi bulunmaktadır.

Direksiyon

Tipi Ön Tekerlek

Hidrolik Direksiyon Hidrostatik

Silindir, Bir (1) Çift-etkili (AWD)

İç çap 65 mm

Strok 120 mm

Kol Çapı 36 mm

Dönüş

İçteki Tekerlek Frenlenmemiş (AWD)

Dış Ön Tekerlekler 8.180 mm

Dış En Geniş Yükleyici Kepçesi 10.970 mm

Frenler

Tamamen kapalı, takviyeli, hidrolik, çoklu diskler.

Özellikler

• Nihai tahrik giriş milinde içten yağlı, hidrolik tahrikli çoklu Kevlar diskleri.

• Tamamen muhafazalı ve kapatılmış.

• Kendinden ayarlanan.

• Çift pedalla kullanılan takviyeli fren pedalları yolda birbirine kilitlenebilir.

• Park/ikincil frenler servis fren sisteminden bağımsızdır. Park freni sağ taraftaki konsolda bulunan manuel kol ile mekanik olarak uygulanır.

• ISO 3450:1996 gerekliliklerine uygundur.

Ağırlıklar

1,0 m³ genel amaçlı yükleyici kepçesine, 610 mm standart hizmet bekolu kepçeye, 80 kg operatör ve dolu yakıt deposuna sahip standart paralel kaldırma yükleyicisi.

Ağırlıklar

Çalışma Ağırlığı (Aralık) 8.436-10.269 kg

Otomatik vites 27 kg

Klima 39 kg

Sürüş Kumandası 25 kg

Çok Amaçlı Kepçe 1,03 m³

Katlanır Çatallarla 871 kg

Katlanır Çatallar olmadan 611 kg

Uzatılabilir Çubuk (Ön Karşı Ağırlık Hariç) 299 kg Karşı ağırlıklar

Hafif 115 kg

Orta 250 kg

Ağır 485 kg

Minimum Karşı Ağırlık Önerileri:

Standart Çubuk (Güç Aktarma Sistemi AWD)

Genel Amaçlı 115 kg

Çok Amaçlı Yok

Uzatılabilir Çubuk (Güç Aktarma Sistemi AWD)

Genel Amaçlı 485 kg

Çok Amaçlı Yok

Kabin Özellikleri

Tamamen Cam Kaplı 

Açılır Pencereli Sağa Açılır Kapı 

Açılır Pencereli Sola Açılır Kapı 

2 Sabit Arka Pencere 

Havalı Süspansiyonlu Koltuk 

8 Çalışma Işığı (4 ön, 4 arka) 

Zemin Paspası 

Sol Depolama Konsolu 

Yatırılabilir Direksiyon Kolonu 

Dış Dikiz Aynası 

Işıldak Soketi (2) 

Dahili Güç Soketi 

Radyoya Hazır Tavan Döşemesi 

Gösterge Ekran Paneli 

Güneşlik 

Direksiyon Topuzu 

Tahribat Muhafazası 

Kabin Isıtma Cihazı 

Emniyet Kemeri (50 mm) 

Kabin Kliması isteğe bağlı

Kanopi Özellikleri

Cam Kaplı Ön Cam ve Silecek 

Sol Depolama Konsolu (4 ön, 4 arka) 

8 Çalışma Işığı 

Temel Süspansiyonlu Koltuk 

Zemin Paspası 

Yatırılabilir Direksiyon Kolonu 

Tahribat Muhafazası 

Dikiz Aynası 

Emniyet Kemeri (50 mm) 

428F Bekolu Yükleyici Teknik Özellikleri

Servis Doldurma Kapasiteleri

Soğutma Sistemi

Isıtma cihazlı 22 L

Yakıt Deposu 160 L

Motor ve Yağ Filtresi 8,8 L

Şanzıman

Power Shuttle AWD 18 L

Arka Aks (Sabit/İdare Edilebilir)

Orta Muhafaza 16,5 L

Tekerlek Ucu/Nihai Tahrik

(Her İki Taraftaki Hacim) 1,7 L

Ön Aks AWD

Orta Muhafaza 11 L

Tekerlek Ucu/Nihai Tahrik

(Her İki Taraftaki Hacim) 0,7 L

Hidrolik Sistem 95 L

Hidrolik deposu 40 L

Hidrolik Sistem

Yük algılamalı, kapalı merkezli sistem.

Değişken akışlı, kapalı merkezli yük algılama sistemi tüm motor devirlerinde kesici kenarlara tam hidrolik kuvvet sağlar.

Yakıt tüketimini azaltır ve kontrolleri kolaylaştırır.

Tipi Kapalı merkezli

Pompa Tipi Değişken akışlı,

eksenel piston

Pompa Kapasitesi 2.200 dev/dak.

devirde 125 L/m Sistem Basıncı

Beko 250 bar

Yükleyici 250 bar

Şanzıman

Standart power-shuttle şanzıman dört vitesli ileri ve geri hareket, tüm viteslerde tam senkromeç sağlar. İsteğe bağlı otomatik şanzıman otomatik veya manuel modda çalıştırılabilir.

Power-shuttle Otomatik vites İleri

1. 6 km/sa. 6 km/sa.

2. 9,7 km/sa. 9,6 km/sa.

3. 20 km/sa. 20 km/sa.

4. 40 km/sa. 27 km/sa.

5. — 40 km/sa.

Geri

1. 6 km/sa. 6 km/sa.

2. 9,7 km/sa. 13 km/sa.

3. 20 km/sa. 27 km/sa.

4. 40 km/sa. —

5. — —

Tork Konvertörü Kilitleme

İsteğe bağlı tork konvertörü kilidi zemin hızına bağlı olarak otomatik olarak seçilir ve her türlü arazide hızın daha uzun süre korunmasını sağlar.

Operatör Kabini

ROPS/FOPS standarttır.

Bu makine için Caterpillar tarafından sunulan ROPS (Devrilme Koruma Yapısı) ROPS kriteri ISO 3471:1994 ve FOPS (Düşen Nesneler Koruma Yapısı) kriteri ISO 3449:1992'yi yerine getirir.

428F Standart Donanım

• Akü, bakımsız, 750 CCA

• Alarm, geri

• Alternatör, 120 amper, 12 volt

• Antifriz (en düşük -37 °C)

• Aynalar, dış (2)

• Batarya yalıtıcı

• Beko, iki kollu (mekanik) kumanda

• Bom, nakliye kilidi

• Braket, kaldırma silindiri

• Cat 3054C* (68,5 kW) motor veya Cat C4.4** (70 kW) motor

• Depolama kutusu, dış, kilitlenebilir

• Dört Tekerden Çekiş

• Elektro-hidrolik kayar şasi kilidi

• Emniyet kemeri, geri çekilebilir (50 mm)

• Fan, soğutma ve kan koruyucusu

• Fasılalı ön ve arka yıkayıcı/silecek

• Frenler, takviyeli, Kevlar disk, yağlı disk

• Gaz kelebekleri, el ve ayak

• Gösterge tablosu ışıkları

• Göstergeler: Hava filtresi bakımı, park freni aktif, motor soğutucu sıvısı, hidrolik yağı seviyesi, yan gösterge

• Göstergeler: soğutucu sıvı sıcaklığı, yakıt seviyesi, takometre, saat ölçer

• Güç çıkışı, 12V (2)

• Hava filtresi, kuru tip, ön filtreli eksenel keçe ve filtre durumu göstergesi

• Hidrolik direksiyon, hidrostatik

• Hidrolik yağı soğutma sistemi

• Hızlı geri mekiği, tüm viteslerde

• Isıtma cihazı, buğu çözücü, basın

düzenleyici ve kabin devridaim fanı bulunan ROPS (Devrilme Koruma Yapısı) kabin

• Işıklar, çalışma (4 ön, 4 arka)

• Kablo stabilizörlü kumandalar

• Kaldırma halkası, beko (yalnızca AB dışı ülkeler)

• Kendinden kapanan dönüş sinyali

• Koltuk, havalı süspansiyonlu, kumaş veya vinil koltuk kaplaması

• Kule dönüşü için nakliye kilidi

• Lastikler (2 ön, 2 arka)

• Marş sistemi, termal destek

• Menteşeli soğutma paketi

• Motor bölmesi

• Palto askısı

• Paspas, kauçuk

• Sesli sistem arızası alarmı

• Standart çubuk

• Stop ve arka lambaları (2)

• Su ayırıcısı

• Tahliye ekolojisi

• Tork konvertörü

• Tırnaklı tip stabilizör pabuçları

• Vidalı yakıt, motor ve şanzıman yağı filtreleri

• Yanıp sönen tehlike/sinyal ışıkları

• Yardımcı konumda anahtarla start/stop sistemi

• Yük algılamalı, değişken akış sistemi ve eksenel piston pompası

• Yüksek ortam sıcaklığı soğutma paketi

• Zemin çizgisinde yakıt doldurma, 160 L kapasite

• Ön aks, sarkaç montajı

• Ön farlar

• Ön ızgara ve tamponlar

• İkaz kornası, ön, elektrikli

• Şanzıman nötrleyici anahtar

• Şanzıman, dört vitesli senkromeçli

Standart Donanım

Standart donanımlar farklı olabilir. Ayrıntılar için Cat temsilcinize danışın.

*Düzenlemelerin az olduğu ülkelerde standart, Kademe II AB Emisyon Direktifi 97/68/EC ile uyumlu.

**Düzenlemelerin olduğu ülkelerde standart, Kademe IIIA AB Emisyon Direktifi 2004/26/EC ile uyumlu.

428F İsteğe Bağlı Donanım

İsteğe Bağlı Donanım

İsteğe bağlı donanımlar farklı olabilir. Ayrıntılar için Cat temsilcinize danışın.

*Düzenlemelerin az olduğu ülkelerde standart, Kademe II AB Emisyon Direktifi 97/68/EC ile uyumlu.

**Düzenlemelerin olduğu ülkelerde standart, Kademe IIIA AB Emisyon Direktifi 2004/26/EC ile uyumlu.

• Akü, ek

• Akü, takviye bağlantısı

• Ataşmanlar, bekoyla çalışma aletleri

–Hızlı Kaplin (mekanik)

• Ataşmanlar, ön yükleyici

–Genel amaçlı kepçe 1,0 m³

– Çok amaçlı kepçe 1,03 m³ veya 1,03 m³ çatallarla birlikte

• Ayna, dış dikiz, büyük

• Cat 3054C DIT* (74,5 kW) motor

• Cat C4.4** (74,5 kW) motor

• Döner ışıldak

• Hidrolik hatları

–Çubuğa kadar kırıcı hatları

–Hızlı ayırma bağlantıları

• Hidrolik valfler (yardımcı)

–Uzatılabilir çubuk

• Hidrolik valfler, yükleyici

–GP/MP için 3. valf

• Karşı ağırlıklar

–115 kg – 250 kg

–485 kg

• Kesici kenar, cıvatalı

–Tek parça

–İki parça

• Klima

• Korumalar

–AWD şaft – Dişler (GP/MP)

–Arka ışıklar, yol

• Lambalar

–Plaka, arka

–Yol

• Nakliye kilitleri

• Nesne elleçleme kurulumu; kaldırma halkası, bom ve çubuk kilitleri, sesli ve görsel uyarı sistemi dahil

• Operatör kabini – Kanopi

• Otomatik şanzıman

• Stabilizör sokak ayakları

• Sürüş kumandası

• Tahribat koruma

• Takviyeli yan kaydırma

• Tork konvertörü kilidi (yalnızca otomatik şanzımanda bulunur)

• Vizörlü kabin

• Yatırılabilir direksiyon

• Çamurluklar, ön, Dört Tekerden Çekiş

• Çubuk, uzatılabilir

Notlar

428F Bekolu Yükleyici

Cat ürünleri, bayi hizmetleri ve endüstri çözümleri hakkında tüm bilgiler için www.cat.com adresindeki web sitemizi ziyaret edebilirsiniz

© 2012 Caterpillar Inc. ATHQ6812 (10-2012)
