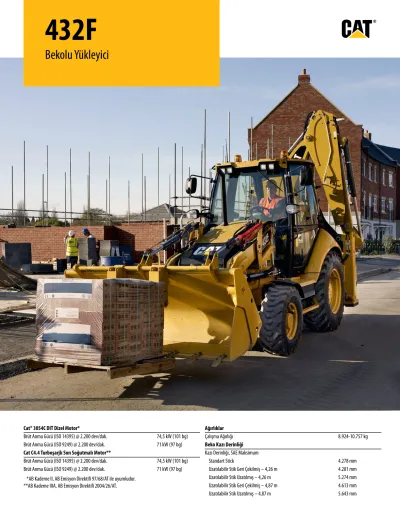

432F Bekolu Yükleyici
Cat® 3054C DIT Dizel Motor*
Brüt Anma Gücü (ISO 14395) @ 2.200 dev/dak. 74,5 kW (101 bg)
Ağırlıklar
Çalışma Ağırlığı 8.924-10.757 kg
Çalıştırması kolay ve
sınıfında lider performansla üretkenliğinizi en yükseğe
çıkarın ve yüksek verimlilik seviyelerini garanti edin.
İçindekiler
Özellikler ... 4
Sektör Lideri Operatör Kabini ... 6
Yükleyici ... 8
Beko ... 9
Hidrolik ... 10
Çalışma Aletleri ... 11
Geliştirilmiş Servis Kolaylığı
432F artık bir menteşeli soğutma paketine, gelişmiş, hızlı serbest kalan motor kaputu ve kolay ayarlanabilir denge ayakları ile uzatılabilir stik aşınma pedi sistemine sahiptir. Böylece operatör için zahmet azalır ve sonuç olarak da daha düşük makine arızası süreleri ve daha az işletme maliyeti sağlanır.
Dört Tekerle Frenleme
Dört Tekerle Frenleme, tüm 432F Bekolu Yükleyicilerde standarttır. İki tekerden çekişle sürerken, frene basmak dört tekerden çekiş başlatır. Frenleri serbest bırakmak, şanzımanı iki tekerden çekişe geri döndürür. Bu etkili sistem, tehlikeli, kaygan ve eğimli yüzeylerde iyi çalışır. Fren modları, fren etkililiğini geliştirip lastik aşınmasını azaltan, erişimi kolay bir Dört Tekerden Çekiş Anahtarı ile kontrol edilir.
Mükemmel Ağırlık Dağılımı
432F, özellikle de yolda optimum denge ve elleçleme sağlamak için uzun bir araç zeminiyle tasarlanmıştır. Buna, dönüşte kayıpsız ulaşılır.
Tork Konvertör Kilidi
432F, artık yakıt tüketimini geliştirmesinin yanı sıra yolda seyahat süresini azaltan bir tork konvertörü kilidiyle sunulmaktadır.
Daha Büyük Tork Konvertörü
432F'de bulunan 2.4:1 değerindeki bir tork konvertörü, öncekine kıyasla %14 daha yüksek itme gücü ve artırılmış yol ve yokuş tırmanma performansı sağlar.
Metalik Olmayan Geniş Yakıt Deposu
Metalik olmayan, 160 litrelik geniş bir yakıt deposuyla birleşen Cat motor ve verimli hidrolik sistem, sıvıların doldurulması sırasında daha kısa bakım süreleri sağlar ve daha az zahmet getirir. Daha az yoğuşma ve hiç iç paslanma olmaması, çalışma süresini maksimuma çıkarır.
Özellikler
Sizi akılda tutarak tasarlanan yepyeni özellikler.
432F kabini, günümüz operatörüne göre tasarlanmıştır. Tasarım, maksimum konfor ve çalıştırma kolaylığı sağlayarak günümüzün zorlu operatörlerinin ihtiyaçlarını karşılar.
Tasarım, gelişmiş iç alan ve görünürlük için bombeli camlıdır. Geniş bir kabin, koltuğu bir çalışma modundan diğerine çevirirken daha iyi performans sağlamak için ferah bir ortam sağlar. Kabin konforu, yorgunluğu azaltan birinci sınıf Cat havalı süspansiyonlu koltukla geliştirilmiştir.
Açılması kolay bir arka parça pencere, operatöre mükemmel havalandırma ve eşsiz görüş sağlar. Arka silecek arka camın geniş bir alanını silerek, ıslak veya tozlu koşullarda çalışırken çalışma alanının mükemmel bir görünümünü sağlar.
Ekskavatör tarzı kumanda kolu kontrolleri, yumuşak modülasyon sağlar ve operatör konforunu en yükseğe çıkaran zahmetsiz kontrol için ergonomik tasarımlıdır. Kontrollerin yeri, operatörü doğal bir şekilde en rahat çalışma pozisyonunda konumlandırır. Hem yükleyici hem de ekskavatör kumanda kollarındaki orantılı kontroller, yükleyici ve ekskavatör çalışma aletlerinin ve uzatılabilir stiğin hassas kontrol edilebilmesini sağlar.
Uzaktan stabilizör kontrolleri, kabindeki geniş ayarlanabilir havalandırma delikleri ve net ölçümler gibi özellikler, operatöre yorgunluğu azaltıp verimi artıracak şekilde tasarlanmış konforlu bir çalışma ortamı sunar.
Çok Pozisyonlu Kumanda Kolu Bölmeleri
Kumanda kolları, iki konum pozisyonlu bölmelere monte edilmiştir.
Bu sayede operatör koltuğunda rahat eder veya hendekleri daha iyi görebilmek için makinenin arkasına doğru hareket edebilir.
Düzen Seçici
Kabinde bulunan düzen seçici anahtarı, sadece tek bir düğmeye basarak basit bir şekilde ekskavatörden bekolu kontrol düzenine geçmenize imkan verir. Bu sayede en rahat olduğunuz düzeni seçerek daha verimli olabilirsiniz.
Titreşim
Caterpillar, bekolu yükleyicilerin en zorlu ortamların bazılarında çalıştığını bilmektedir. Bu zorlu ortamların yol açtığı normal makine titreşimlerini kontrol ederek, operatör etkililiği ve verimliliği artırılabilir. 432F, titreşimi azaltan hem standart hem de isteğe bağlı özelliklere sahiptir.
Cat Havalı Süspansiyonlu Koltuk
Makine ile operatör arasındaki ana arabirim optimaldir ve Cat havalı süspansiyonlu koltuk, en az zahmetle yüksek verim seviyeleri sağlayacak şekilde, operatöre konforlu bir çalışma platformu sunar.
Kabin Hava Filtresi
432F, sağ arka çamurluğa yerleştirilmiş erişimi kolay bir kabin hava filtresine sahiptir. Kabin hava emişi, hava filtresinden toz girişini en aza indirmek için tepeye konumlandırılmıştır.
Havalandırma Sistemi
432F, operatörün sıcak hava koşullarında serin kalmasını sağlayarak operatöre iyi bir havalandırma sağlayan isteğe bağlı, güçlü bir klima sisteminden faydalanır. Havalandırma sistemi de buğu giderici, buz çözücü ve ısıtma özellikleri sağlar.
Çalışma Lambaları
432F, ayarlanabilir ön ve arka çalışma lambalarına sahiptir. Bu sayede operatör gerektiğinde lambayı yönlendirebilir ve çalışma alanına, ortam aydınlatma koşulları ne olursa olsun maksimum aydınlatma sağlar.
Sektör Lideri Operatör Kabini
Çalışma alanınızda, konforlu çevreden rakipsiz bir görüş keyfi sürün.
Yükleyici
Paralel kaldırma yükleyicisi daha yukarıya ulaşır.
Yükleyici Performansı
Performans odaklı tasarlanan 432F, kamyon yüklerken veya boşaltırken kolaylık sağlayan daha yüksek koparma kuvvetine, yükseklik üzerinden yükleme ve erişime sahiptir.
Paralel Kaldırma Yükleyici kollarında, tüm paletli yüklerin güvenli kaldırılmasını sağlayan kendinden düzleştirme standart olarak sunulmuştur. Çok yönlülük, Genel Amaçlı veya Çok Amaçlı kepçe seçeneği ile geliştirilmiştir ve kepçenin tepesine kadar açık bir görüş hattı sağlayan düşük kaput çizgisi ile görüş mükemmeldir.
Sürüş Kumandası
Cat onaylı Sürüş Kumanda sistemi, operatörlere yükleme ve taşıma, yol veya sadece iş sahasında gezinme gibi her türlü uygulamada yumuşak bir sürüş sağlayan, makinenin ani hareketlerini azaltmak üzere tasarlanmış bir seçenektir. Sistem ön konsoldaki bir anahtarla çalıştırılır.
Kazıya Dönüş
432F standart olarak Kazmaya Geri Dönüş sistemi ile donatılmıştır. Bu sistem kollar indirildiğinde yükleyici kepçesini otomatik olarak kazma pozisyonuna getirerek yükleme çevrim sürelerini kısaltır. Yükleme kolları zemin seviyesine indirildiğinde, kepçe sonraki yükleme için doğru pozisyonda hazır bekler.
Hidrolik Çabuk Ataşman Değiştirici (İsteğe Bağlı)
432F ile sunulan isteğe bağlı hidrolik ataşman değiştirici, her türlü çalışma alanında makine kullanımını artıran çok çeşitli Cat çalışma aletleri ile çok daha fazla yükleme çok yönlülüğü sağlamaktadır.
Ekskavatör Tipi Beko
Cat ekskavatör tipi beko güzel görünümden çok daha fazlasına sahiptir. İster tek şeritli bir yolda yakından kamyon yükleyin ister duvarlar gibi engellerin üstünden kazı yapın, 432F beko her şeyin üstesinden gelir. Çok yönlülüğü güçlü koparma kuvvetleri, yük algılama kontrolü ve akış paylaşımlı hidrolik sistem ile birleştiren 432F minimum operatör çabasıyla yüksek verimlilik düzeylerine kolayca ulaşabilir. Dar tasarımlı bom, çalışma aletine maksimum görüş alanı sağlar.
Uzatılabilir Stik
432F kazı derinliğini ve uzanma özelliğini artırarak makinelerin çok yönlülüğünü ve kullanım alanını genişleten isteğe bağlı uzatılabilir stik ile birlikte sunulmaktadır. Kayan iç bölüm tasarımı aşınma yastıklarını kirden koruyarak ayarlama ve değiştirme sürelerini uzatır. Aşınma yastığını ayarlamak gerektiğinde, kolayca erişilebilen ayarlama cıvatalarıyla, Uzatılabilir Stiği sökmeye gerek kalmadan dakikalar içinde ayarlama yapılabilir. Çalışma aletlerinin çalıştırılmasında kullanılan yardımcı hatlar, en dar hendeklerde çalışırken bilen zarar görmeyecek biçimde konumlandırılmıştır.
Kızak ve Kule Dönüş Şaseleri
Zorunlu bakımı daha kolay gerçekleştirmek için tasarlanan F Serisi döküm kızak şasesi servis sırasında bekonun sökülmesini gerektirmeyen harici tespit kelepçelerine sahiptir.
Kule Dönüş Şasesi/Bom Ayağı pimleri yuvalarında değiştirilebilir burçlara sahiptir.
432F, çapa ile hendeğe dönüldüğünde bom salınımını aşağı çevirerek çok hızlı kanal açma imkanı sağlayan Cat Cushion Swing ile donatılmıştır.
Takviyeli Yan Kaydırma Seçeneği
Operatöre bekoyu H çerçevesinin tam genişliğinde kepçeyi yere koymadan kolayca konumlandırma imkanı sağlayan bir hidrolik servis sunar. Gaz, elektrik ve telekom hizmetleri gibi kazı çalışmalarında kullanım için idealdir.
Sınıfının en iyisi performans Beko
ve servis kolaylığı.
Hidrolik
Sorunsuz ve verimli çalışma daha fazla kontrol, performans ve çıkış gücü sağlar.
Hidrolik Performans
Sürekli olarak %100 kapasiteyle çalıştığınız durumlar çok nadirdir, öyleyse makine neden daha fazla yakıt harcayıp, daha fazla gürültü çıkarıp, parçalarını aşındırarak yıpransın? 432F'nin sahip olduğu yük algılama, kapalı merkezli hidrolik sistem güç ve debiyi yapılan işin ihtiyaçlarına göre hassasiyetle ayarlar. Böylece tam kanal açma modunda da, çok dikkatli bir kazı yaparken de tam kontrole sahip olursunuz. Yükleme ve taşıma gibi uygulamalarda hız önemli olduğundan sistem işin hızla ve verimli biçimde gerçekleştirilmesi için gerekli debiyi ayarlayacaktır. Sistemde ihtiyaç duyulmadığında minimum talep olduğundan daha az güç kaybı yaşanır ve jant çekişine daha fazla güç sağlanarak daha iyi yükleme ve yol performansı elde edilir.
Akış Paylaşım Valfleri
432F'deki akış paylaşım hidrolik valfleri, ekipman silindirlerine doğru miktarda yağ akışı sağlayarak beko ile düzeltme gibi birden fazla işlevi çalıştırırken daha fazla kontrol olanağı sunar yağsız kalma ihtimalini ortadan kaldırır.
Donanım
432F yüksek verimli bir değişken hacimli piston pompası ile donatılmıştır. Güvenilir yüksek performanslı hidrolik hortum iki adet çelik örgülü katmanla imal edilmiştir ve O-Ring yüzey keçesi bağlantıları, ani basınç değişikliğinden ve hidrolik darbeden kaynaklı hasara karşı eşsiz dayanıklılığı ve direnci garanti eden sağlam bir sistem sağlar.
Yükleyici Kepçeleri
Genel Amaçlı ve hidrolik Çok Amaçlı kepçeler, ya Bindirme montelidir ya da hızlı kapline bağlanır. Kesici kenarla veya dişe cıvatalanmış olarak takılabilirler. MP kepçeleri, katlanır paletli çatallarla isteğe bağlıdır.
Bekolu Kepçeler
Farklı toprak türleri ve kazı uygulamaları için Standart Hizmet, Ağır Hizmet, Yüksek Kapasite ve Çok Yoğun Hizmet (Kaya) Kepçeleri dahil birden fazla kepçe tasarımı mevcuttur. Dişe cıvatalanmış veya adaptörlere kaynaklanmış olarak takılabilirler. Hendek Temizleme, Kapatma ve Trapezoid Kepçeler de mevcuttur.
Sondaj
Cat Sondaj, geniş bir uygulama aralığı için toprakta delik açmak için tasarlanmıştır. Size işiniz için en uygun aleti sağlamak üzere, geniş bir Sondaj çeşitliliği parçası ve tahrik sistemi mevcuttur.
Soğuk Freze
Cat Soğuk Freze, derinlik kontrolü ve kendinden düzleştirme gibi özellikleriyle hem asfalt hem de beton planya işleri için tasarlanmıştır.
Kompaktör Plakası
Cat Titreşimli Plaka Kompaktörü, kanal açma ve eğim verme uygulamalarında, beton dökmeden veya asfalt döşemeden önce kompakt toprakta, kumda veya çakılda kullanılabilir.
Kırıcı
Cat Hidrolik Kırıcılar, beton, asfalt veya kaya kırmak ve çalışırken sürekli güç sağlamak üzere tasarlanmıştır. Yerel düzenlemeleri karşılamak için susturucu seçenekleri mevcuttur.
Çift Kilitli Kaplinler
İş aletleri arasında kolay geçiş için mekanik veya hidrolik hızlı kaplinle makinenizin çok yönlülüğünü geliştirin. Kaplinler, yenilikçi kama tasarımı ile kullanım ömürleri boyunca tam oturma sağlarlar.
Daha fazla bilgi için Cat temsilcinize başvurun.
Çalışma Aletleri
Daha fazlasını, daha iyi yapın. Geniş bir aralıkta
çok yönlü aletler mevcuttur.
40 km/sa. Power-Shuttle Şanzıman
432F, yol hızını geliştiren ve vites oranları arasında daha iyi aralık sağlayan 40 km/sa. Power-Shuttle şanzımanla birlikte gelir. Sabit kavramalı, senkronize, dört hızlı bir sistem kullanır. Direksiyon kolonu üzerindeki ileri/geri kol, hareket halindeyken kolay yön değiştirme için yerleştirilmiştir ve vites seçimi zemine monte edilmiş vites kolundan yapılır.
Cat Motor
432F, ya Kademe II emisyon mevzuatı AB Direktifi 97/68/AT'yi karşılayan 3054C turboşarjlı motorla ya da Kademe IIIA AB emisyon mevzuatı 2004/26/AT'yi karşılayan C4.4 turboşarjlı son soğutmalı motorla birlikte sunulur. Makinenin performansını müşteri gereksinimlerine uyacak şekilde artıran bir güç değeri seçeneği mevcuttur. Tüm motorlar, optimum soğuk hava performansı için standart kızdırma bujili marşla donatılmış, güvenilir 4 silindirli, 4 stroklu doğrudan enjeksiyon dizel motorlarıdır. Bu sayede -18° C'ye kadar güvenilir marş performansı sağlanır. Tüm motorlar, kullanım ömrünü uzatarak işletme maliyetini azaltan otomatik gergili güvenilir bir vites tahrikli su pompasına ve
Güç Aktarma Sistemi
Tesiste daha az gezinme, daha fazla çalışma süresi.
Otomatik Şanzıman (İsteğe Bağlı)
İsteğe bağlı otomatik şanzıman, beş ileri ve üç geri vites arasında otomatik geçiş sağlar ve yapılan iş için doğru vitesin seçilmesini garanti eder. Hidrolik debriyaj paket modülasyonu, her türlü toprak üzerinde yumuşak kalkış sağlayarak operatöre daha rahat bir sürüş sağlar. Otomatik vites değiştirme ile, zemine monteli vites kolu yoktur. Bu sayede operatöre daha fazla zemin alanı kalır ve sağ kapıya daha iyi erişebilir.
Tork Konvertör Kilidi (İsteğe Bağlı)
Bir tesisten diğerine gitmek günlük rutininizin önemli bir parçasıysa isteğe bağlı tork konvertör kilidi (yalnızca otomatik şanzımanda mevcuttur), yüksek hızları daha az yakıt kullanarak, makine verimini artırarak, hem zamandan hem de paradan tasarruf etmenizi sağlayarak korumanızı sağlayacaktır.
Yüksek Ortam Soğutması
432F, makinenin 50° C'ye varan sıcaklıklarda çalıştırılmasına imkan veren bir Yüksek Ortam motor sıcaklığı soğutma paketi ile donatılmıştır.
Hava Filtresi
Entegre ön filtre ve otomatik entegre toz enjeksiyon sistemine sahip kuru tipte bir eksenel hava filtresi, tozlu koşullarda çalışırken hava filtresinin ömrünü uzatır ve servis süresini ve maliyetini azaltır.
Akslar ve Diferansiyel Kilidi
432F'ye takılı ağır hizmet tipi Cat akslar, en zorlu koşullarda kullanılmak üzere tasarlanmıştır ve arka aks Diferansiyel Kilidi, her tür zemin koşulunda çekişin korunmasını sağlar.
Çift Frenleme
Arka aks, çok plakalı ıslak bir Kevlar fren sistemine sahip muhafazalı tasarımdır. Bu sistem yağ banyolu ve kendinden ayarlıdır, en zorlu koşullarda çalıştırmaya imkan verir. Sistem, dar köşelerde ayrı frenleme için çift fren pedalına sahiptir.
Servis Kolaylığı
Bakım süresini azaltarak verimliliğinizi arttırın.
Daha Az Bakım Süresi
Yeni, erişimi kolay motor kapağı, doldurma noktaları, hava filtresi, cam suyu haznesi, göstergeler vb. gibi tüm günlük kontrol noktalarına erişim için bir ölçüt sağlar. Düzenli bakımı operatör için daha da kolay hale getiren, sınıf birincisi bir menteşeli soğutma paketi içerir. F Serisi, açılmamak üzere mühürlenmiş aks salınımı, şaft evrensel birleşme yerleri, muylular vb. sağlamaya devam etmektedir. Meşgul operatör için angarya haline gelebilecek günlük bakım, 432F'de asgaride tutulur.
Bom ve Stik Tasarımı
Bom ve Stik tasarımı, tüm aşınma ayarının, basit bir ayar mekanizması kullanılarak stik üzerinde yapılmasına imkan verir. Denge ayakları da, makine arızasını ve işte kalma süresini düşürmeyecek şekilde, dıştan ayarlanabilir.
Cat Filtreleri
Tüm Cat filtreleri, servis kolaylığı ve yağ kirliliği yaratmaması için dikey konumda yerleştirilmiştir. Ayrıca, yağdaki en küçük partikülleri bile filtreleyen ve motoru, şanzımanı ve hidrolik sistemi yıllarca sorunsuz çalışır halde tutan düşük mikron filtreler kullanılır.
Programlı Yağ Numunesi Alma
Cat temsilciniz Caterpillar S·O·SSM sağlayabilecektir. Bu sayede temsilciniz aşınmayı daha sorun çıkmadan analiz edebilir, böylelikle arıza önlenebilir ve maliyeti ve arıza süresini azaltmak üzere düzeltici eylemler yerine getirilebilir.
Depolama
Aletlerinizi koyacak bir yere sahip olmak, her makinede önemlidir. 432F'de metalik olmayan büyük depolama kutusundaki depolama alanını işte bu yüzden artırdık.
Müşteri Destek Anlaşmaları (MDA’lar)
Cat temsilciniz, cebinize ve gereksinimlerine uyarlanabilecek kapsamlı bir MDA aralığı sunabilir. Temsilciler, S·O·SSM paketine sahip tam bir Önleyici Bakımdan bir Sadece Parça MDA 'sına varan bir seçenek aralığı sunabilir. Değerli yatırımınızı korumak ve aylık ödemelerinizi tam olarak bilmek, işinizi yürütmenize yardımcı olacaktır.
Finans
Makinenizi finanse etmek için temsilcinizin sunduğu seçenek aralığını incelediniz mi? Tam olarak ihtiyaçlarınıza uyarlanmış cazip bir paket seçimi sunabilirler.
Makine Seçimi
Temsilciniz, gereksinimlerinize dayalı olarak makine satın alma kararınızda size yardımcı olabilir ve işletme maliyetlerini asgaride tutmanıza yardım edebilir.
Aklınızdaki makine işiniz için tam olarak en iyisi mi, yoksa başka ataşmanlar daha uygun olabilir mi?
Müşteri Destek Hizmetleri
Mükemmel servis ve seçeneklerle düşük işletme maliyetleri.
432F Bekolu Yükleyici Teknik Özellikleri
12
6
11
4 3
5 1 13 10
3 2
9 7
8
Makinenin Boyutları
GP MP MP ve çatallar
Toplam uzunluk (yükleyici yerde) Standart Stik 7.398 mm 7.353 mm 7.353 mm
Toplam uzunluk (yükleyici yerde) Uzatılabilir Stik 7.398 mm 7.352 mm 7.352 mm
1 Yol konumunda genel uzunluk 5.744 mm 5.714 mm 5.714 mm
Genel nakliye uzunluğu 5.750 mm 5.704 mm 5.704 mm
2 Toplam nakliye yüksekliği Standart Stik 3.779 mm 3.779 mm 3.779 mm
Toplam nakliye yüksekliği Uzatılabilir Stik 3.771 mm 3.771 mm 3.771 mm
Toplam genişlik (makine, kepçe dahil değil) 2.352 mm 2.352 mm 2.352 mm
3 Kabinin üstüne kadar yükseklik 2.897 mm 2.897 mm 2.897 mm
4 Egzoz bacasının üstüne kadar yükseklik 2.744 mm 2.744 mm 2.744 mm
Kepçe devirme pimine kadar yükseklik (nakliye) 371 mm 326 mm 326 mm
Yerden yükseklik (minimum) 320 mm 320 mm 320 mm
5 Arka aks merkez çizgisinden ön ızgaraya 2.705 mm 2.705 mm 2.705 mm
Ön tekerlek iz genişliği 1.895 mm 1.895 mm 1.895 mm
Arka tekerlek iz genişliği 1.714 mm 1.714 mm 1.714 mm
6 Dingil açıklığı 2WD/AWD 2.200 mm 2.200 mm 2.200 mm
Boyutlar ve Performans – Yükleyici
GP MP MP ve çatallar
Kapasite (SAE uyumlu) 1,00 m3 1,03 m3 1,03 m3
Genişlik 2.406 mm 2.406 mm 2.406 mm
Kaldırma koparma kuvveti 54,8 kN 53,4 kN 51,7 kN
Kova koparma kuvveti 54,9 kN 60,4 kN 59,5 kN
Maksimum yükseklikte kaldırma kapasitesi 3.817 kg 3.580 kg 3.402 kg
Koparma noktasında devrilme yükü 6.804 kg 6.790 kg 6.641 kg
Maksimum kova boşaltma açısında boşaltma yüksekliği 2.796 mm 2.823 mm 2.823 mm
Maksimum kova boşaltma açısında boşaltma uzaklığı 805 mm 731 mm 731 mm
Kepçe devirme pimine kadar yükseklik (nakliye) 3.497 mm 3.497 mm 3.497 mm
7 Tam yükseklikte boşaltma açısı 46° 46° 46°
8 Zemin seviyesinde maksimum kepçe geri dönüşü 38° 39° 39°
9 Kazı derinliği 61 mm 94 mm 94 mm
Maksimum eğim açısı 113° 116° 116°
Dozer kesici kenarının genişliği — 2.406 mm 2.406 mm
10 Izgaradan kepçe kesici kenarına, taşıma konumu 1.471 mm 1.423 mm 1.423 mm
11 Maksimum çalışma yüksekliği 4.394 mm 4.427 mm 4.883 mm
Maksimum çene açıklığı — 790 mm 790 mm
Kepçe çene kavrama gücü — 61 kN 61 kN
Ağırlık (dişleri veya çatalları içermez) 428 kg 611 kg 705 kg
Boyutlar ve Performans – Beko
Standart Stik
Uzatılabilir Stik Geri Çekilmiş –
4,26 m
Uzatılabilir Stik Uzatılmış –
4,26 m
Uzatılabilir Stik Geri Çekilmiş –
4,87 m
Uzatılabilir Stik Uzatılmış –
4,87 m
Kazı derinliği, SAE Maksimum 4.278 mm 4.281 mm 5.274 mm 4.613 mm 5.643 mm
Kazı derinliği, üreticinin belirttiği maksimum değer 4.775 mm 4.814 mm 5.730 mm 5.238 mm 6.199 mm
Kazı derinliği, 2.440 mm düz zemin 3.893 mm 3.897 mm 4.966 mm 4.271 mm 5.352 mm
12Kazı derinliği, 610 mm düz zemin 4.235 mm 4.239 mm 5.235 mm 4.589 mm 5.611 mm
Zemin çizgisinde kule dönüş pivotundan uzanma 5.650 mm 5.655 mm 6.583 mm 6.127 mm 7.078 mm
Arka aks merkez çizgisinden zemin çizgisine kadar olan uzaklık 6.740 mm 6.745 mm 7.670 mm 7.217 mm 8.168 mm
Maksimum çalışma yüksekliği 5.691 mm 5.692 mm 6.297 mm 6.254 mm 6.984 mm
432F Bekolu Yükleyici Teknik Özellikleri
Motor
Motor Modeli Cat 3054C* Cat C4.4**
Ölçülmüş motor devri 2.200 dev/dak. 2.200 dev/dak.
Brüt – ISO 14396 74,5 kW/101 bg 74,5 kW/101 bg
Net – ISO 9249 71 kW/97 bg 71 kW/97 bg
Net – 80/1269/AET 71 kW/97 bg 71 kW/97 bg
Net Tork Artışı @ 1.400 dev/dak.
74,5 kW/101 bg %31 %32
Pik Tork Artışı @ 1.400 dev/dak.
74,5 kW/101 bg 397 N·m 399 N·m
Silindir çapı 105 mm 105 mm
Strok 127 mm 127 mm
Hacim 4,4 L 4,4 L
• Tüm güç derecelendirmeleri en yakın kW/bg değerine (ondalık derecelendirme yok).
• Ön sayfa da dahil olmak üzere tüm motor beygir gücü değerleri (bg) metrik sisteme göre ölçülen değerlerdir.
• Belirtilen net güç, motorda fan, hava filtresi, susturucu ve alternatör bulunduğunda volanda mevcut olan güçtür.
• Maksimum 3.000 m.ye kadar tüm yüksekliklerde çalıştırılabilir.
*Kademe II AB Emisyon Direktifi 97/68/AT.
**Kademe IIIA AB Emisyon Direktifi 2004/26/AT.
Özellikler
• Hafif silikon/alüminyum alaşımdan yapılmış üç sekmanlı pistonla güç ve maksimum termal iletkenlik.
• Nitro-karbonize yataklı, dövülmüş, krom/molibden-çelik krank mili.
• Ön ve arka krank mili yağ keçeleri, entegre toz dudağına sahip 'dudaklı' tipte Viton ve PTFE tasarımıdır.
• Uzun motor ömrü için ısıya dayanıklı silikon-krom çelik emiş ve STELLIT yüzlü egzoz valfleri kullanılır.
• Silindir bloğu, artırılmış güç ve uzun ömür için çok güçlü, döküm demir alaşımlı piston eteği, monoblok tasarımlıdır.
• İşletme maliyetlerini azaltan, uzun ömür için otomatik gergili, çoklu V ön uç ve yardımcı tahrik kayışı.
• Silindir kapağı, çok güçlü, ağır iş duvar ve kapak kalınlığı ile döküm demir alaşım yapısına sahiptir. Emme ve egzoz portları, optimum gaz akışı sağlamak için hassas dökümdür.
• Doğrudan enjeksiyonlu yakıt sistemi, hassas yakıt beslemesi sağlar. Gelişmiş soğuk çalıştırma özelliği için kendinden beslemeli elektrikli kaldırma pompası.
• Düşük motor hızlarında daha iyi makine performansı için yüksek tork.
• Daha etkili ön filtreleme sağlayan otomatik, entegre toz enjeksiyonu için kuru tip, eksenel keçeli hava filtresi.
• 750 CCA grup 31 bakım gerektirmeyen aküye sahip doğrudan elektrikli 12 volt çalıştırma ve şarj sistemi.
Akslar
Standart Dört Tekerden Çekiş.
Özellikler
• Kendinden ayarlı içten frenli, diferansiyel kilidine sahip ve nihai tahrikli ağır hizmet tipi arka aks.
• Dört Tekerden Çekiş (AWD), dört teker fren işlemi sırasında ön konsol paneli anahtarı veya fren pedalı ile başlatılır. AWD hareket halindeyken, yük altındayken, ileri veya geri herhangi bir viteste başlatılabilir. AWD, kolay bakım için dış nihai tahriklere sahiptir.
• AWD ön aksı, sarkaç montelidir ve günlük bakım gerektirmeyecek şekilde keçeli ve yağlamalıdır. Ayrıca artırılmış manevra kabiliyeti için 52° direksiyon açısına sahip çift etkili direksiyon silindirine sahiptir.
Direksiyon
Çevrilme oranı ile kontrol edilen tam hidrostatik direksiyon. Çeşitli ülkelerdeki yol düzenlemelerini karşılamak ve ISO 5010'u karşılamak için ikincil direksiyon sistemi mevcuttur.
Direksiyon
Tipi Ön Tekerlek
Hidrolik Direksiyon Hidrostatik
Silindir, Bir (1) AWD
Delik 65 mm
Strok 120 mm
Kol Çapı 36 mm
Dönüş
İçteki tekerlek frenlenmemiş (4WD)
Dış Ön Tekerlekler 8.180 mm
Dış En Geniş Yükleyici Kepçesi 10.970 mm
Frenler
Tamamen muhafazalı, takviyeli, hidrolik, çoklu diskler.
Özellikler
• Nihai tahrik giriş milinde içten yağlı, hidrolik tahrikli çoklu Kevlar diskleri.
• Tamamen muhafazalı ve keçeli.
• Kendinden ayarlı.
• Çift pedalla kullanılan takviyeli fren pedalları yolda birbirine kilitlenebilir.
• Park/ikincil frenler servis fren sisteminden bağımsızdır. Park freni sağ taraftaki konsolda bulunan manuel kol ile mekanik olarak uygulanır.
• ISO 3450:1996 gerekliliklerine uygundur.
Ağırlıklar
1,03 m3 genel amaçlı yükleyici kepçesine, 610 mm standart hizmet bekolu kepçeye, 80 kg operatör ve dolu yakıt deposuna sahip standart tek yatırmalı yükleyici.
Ağırlıklar
Çalışma Ağırlığı (Aralık) 8.924-10.757 kg
Otomatik vites 27 kg
Klima 39 kg
Ride Control-Sürüş Süspansiyonu 25 kg
Çok Amaçlı Kepçe 1,03 m3
Katlanan Çatallarla 842 kg
Katlanan Çatallar olmadan 611 kg
Uzatılabilir Stik
(Ön Karşı Ağırlık Hariç Tutulmuştur) 299 kg Karşı Ağırlıklar
Hafif 115 kg
Orta 250 kg
Ağır 485 kg
Asgari Karşı Ağırlık Önerileri:
Standart Stik
Genel Amaçlı 250 kg
Çok Amaçlı Hiçbiri
Uzatılabilir Stik
Genel Amaçlı 485 kg
Çok Amaçlı 115 kg
Kabin Özellikleri
Standart Lüks
Tam Kaplama
Açılır Pencereli RH Açılır Kapı
Açılır Pencereli LH Açılır Kapı
2 Arka Yan Sabit Pencere
2 Arka Yan Açılır Pencere
Standart Havalı Süspansiyonlu Koltuk
Lüks Havalı Süspansiyonlu Koltuk
8 Çalışma Lambası (4 ön, 4 arka)
Zemin Paspası
LH Depolama Konsolu
Yatar Direksiyon Kolonu
Dış Dikiz Aynası
Işıldak Soketi (2)
Dahili Güç Soketi
Telsiz Montajına Hazır Tavan Döşemesi
Gösterge Grubu Ekran Ölçümü
Güneşlik
Emniyet Kemeri (50 mm)
Direksiyon Kolu
Tahrip Koruması
Kabin Isıtma Cihazı
Kabin Kliması isteğe bağlı isteğe bağlı
Otomatik Denge Ayakları
432F Bekolu Yükleyici Teknik Özellikleri
Servis Doldurma Kapasiteleri
Soğutma Sistemi
Isıtma cihazı ile 22 L
Yakıt Deposu 160 L
Motor ve Yağ Filtresi 8,8 L
Şanzıman
Power Shuttle AWD 18 L
Arka Aks (Sabit/İdare Edilebilir)
Orta Kılıf 16,5 L
Tekerlek Ucu/Nihai Tahrik
(Her İki Taraftaki Hacim) 1,7 L Ön Aks AWD
Orta Kılıf 11 L
Tekerlek Ucu/Nihai Tahrik
(Her İki Taraftaki Hacim) 0,7 L
Hidrolik Sistem 95 L
Hidrolik Deposu 40 L
Hidrolik Sistem
Yük algılama, kapalı merkezli sistem.
Değişken akışlı, kapalı merkezli yük algılama sistemi, tüm motor hızlarında tam hidrolik kuvveti sağlar. Düşük yakıt tüketimi ve zahmetsiz kontrol sağlar.
Tipi Kapalı merkezli
Pompa Tipi Değişken deplasmanlı,
eksenel piston
Pompa Kapasitesi 150 L/m @ 2.200 dev/dak.
Sistem Basıncı
Beko 250 bar
Yükleyici 250 bar
Şanzıman
Standart power-shuttle şanzıman, dört vitesli ileri ve geri hareket, tüm viteslerde tam senkromeç sağlar. İsteğe bağlı otomatik şanzıman otomatik veya manuel modda çalıştırılabilir.
Power-shuttle Otomatik vites İleri
1. 6 km/sa. 6 km/sa.
2. 9,7 km/sa. 9,6 km/sa.
3. 20 km/sa. 20 km/sa.
4. 40 km/sa. 27,4 km/sa.
5. — 40,9 km/sa.
Geri
1. 6 km/sa. 6 km/sa.
2. 9,7 km/sa. 12,6 km/sa.
3. 20 km/sa. 27,6 km/sa.
4. 40 km/sa. —
5. — —
Tork Konvertör Kilidi
İsteğe bağlı tork konvertör kilidi, zemin hızına bağlı olarak otomatik olarak seçilir ve her türlü arazide hızın daha uzun süre korunmasını sağlar.
Operatör Kabini
ROPS/FOPS standarttır.
Caterpillar'ın bu makine için sunduğu ROPS (Devrilmeye Karşı Koruyucu Yapı), ROPS kriteri ISO 3471:1994 ve FOPS (Düşen Maddelere Karşı Koruyucu Yapı) kriteri ISO 3449:1992'yi karşılamaktadır.
432F Standart Donanım
• Hava filtresi, ön filtre temizleyicisi ve filtre durumu göstergesi
• Alarm, geri
• Dört Tekerden Çekiş
• Alternatör, 120 amper, 12 volt
• Antifriz (en düşük -37° C)
• Sesli sistem arızası alarmı
• Bekolu, kumanda kolu (pilot) kontrolleri
• Akü yalıtıcı
• Akü, bakım gerekmez, 750 CCA
• Bom, nakliye kilidi
• Braket, kaldırma silindiri
• Frenler, takviyeli, Kevlar disk, yağ banyosunda
• Cat 3054C* (74,5 kW) motor veya Cat C4.4** (74,5 kW) motor
• Palto askısı
• Ekolojik Tahliye
• Elektro-hidrolik kayar şasi kilidi
• Motor bölmesi
• Fan, soğutma ve fan koruyucusu
• Hızlı geri yön değişikliği, tüm viteslerde
• Yanıp sönen tehlike/sinyal ışıkları
• Paspas, kauçuk
• Ön aks, sarkaç montajı
• Tamponlu ön ızgara
• Ön farlar
• Sayaçlar: soğutucu sıvı sıcaklığı, yakıt seviyesi, takometre, saat ölçer
• Düz zeminde 160 L yakıt doldurma kapasitesi
• Tırnaklı tip denge ayağı pabuçları
• Yüksek ortam sıcaklığı soğutma paketi
• Menteşeli soğutma paketi
• Hidrolik yağı soğutma sistemi
• Göstergeler: hava filtresi bakımı, park freni aktif, motor soğutucu sıvısı, hidrolik yağı seviyesi, yan gösterge
• Gösterge tablosu ışıkları
• Fasılalı ön ve arka yıkayıcı/silecek
• Yardımcı konumda anahtarla çalıştırma/
durdurma sistemi
• Kilitli sol yan kapılar
• Kaldırma halkası, beko (yalnızca AB dışı ülkeler)
• Işıklar, çalışma (4 ön, 4 arka)
• Yük algılama, eksenel piston pompalı değişken deplasmanlı sistem
• Aynalar, dış (2)
• Güç çıkışı, 12V (2)
• Hidrolik direksiyon, hidrostatik
• Isıtma cihazı, buğu çözücü, basın düzenleyici ve kabin devir daim fanı bulunan ROPS (Devrilme Koruma Yapısı) kabin
• Havalı süspansiyonlu, kumaş veya vinil koltuk kaplamalı koltuk
• Emniyet kemeri, geri çekilebilir (50 mm)
• Kendinden kapanan dönüş göstergesi
• Vidalı yakıt, motor ve şanzıman yağı filtreleri
• Standart stik
• Isıtmalı Marş sistemi
• Stop ve arka lambaları (2)
• Depolama kutusu, dış, kilitlenebilir
• Kule dönüşü için nakliye kilidi
• Gaz kelebekleri, el ve ayak
• Lastikler (2 ön, 2 arka)
• Tork Konvertör
• Şanzıman, dört vitesli senkromeçli
• Şanzıman nötrleyici anahtarı
• İkaz kornası, ön, elektrikli
• Su ayırıcısı
Standart Donanım
Standart donanımlar farklı olabilir. Ayrıntılar için Cat temsilcinize danışın.
*Düzenlemelerin az olduğu ülkelerde standart, Kademe II AB Emisyon Direktifi 97/68/AT ile uyumlu.
**Düzenlemelerin olduğu ülkelerde standart, Kademe IIIA AB Emisyon Direktifi 2004/26/AT ile uyumlu.
432F İsteğe Bağlı Donanım
İsteğe Bağlı Donanım
İsteğe bağlı donanımlar farklı olabilir. Ayrıntılar için Cat temsilcinize danışın.
• Akü, ek
• Akü, takviye bağlantısı
• Ataşmanlar, bekoyla çalışma aletleri
–Hızlı Kaplin (mekanik)
• Ataşmanlar, ön yükleyici
–Genel amaçlı kepçe 1,0 m3 – Çok amaçlı kepçe 1,03 m3
veya 1,03 m3 çatallarla birlikte
• Ayna, dış dikiz, büyük
• Denge ayağı, yol ayakları
• Döner ışıldak
• Hidrolik hatları
–Uzatılabilir stiğe kadar kırıcı hatları
–Hızlı ayırma bağlantıları
• Hidrolik valfler (yardımcı)
–Uzatılabilir stik
• Hidrolik valfler, yükleyici
–GP/MP için 3. valf
• Karşı ağırlıklar
–115 kg – 250 kg
–485 kg
• Kesici kenar, cıvatalı
–Tek parça
–İki parça
• Klima
• Korumalar
–AWD şaft – Dişler (GP/MP)
• Lambalar
–Plaka, arka
–Yol
• Malzeme elleçleme kurulumu; kaldırma halkası, bom ve stik kilitleri, sesli ve görsel uyarı sistemi dahil
• Nakliye kilitleri
• Operatör kabini – Lüks kabin
• Otomatik şanzıman
• Sürüş kumandası
• Tahribat koruması
• Takviyeli yan kaydırma
• Tork konvertör kilidi
(yalnızca otomatik şanzımanda bulunur)
• Vizörlü kabin
• Yatırılabilir direksiyon
• Çamurluklar, ön, Dört Tekerden Çekiş
• Çapa kesintisiz akışı
Notlar
432F Bekolu Yükleyici
Cat ürünleri, bayi hizmetleri ve endüstri çözümleri hakkında tüm bilgiler için www.cat.com adresindeki web sitemizi
ziyaret edebilirsiniz ATHQ6813 (10-2012)
