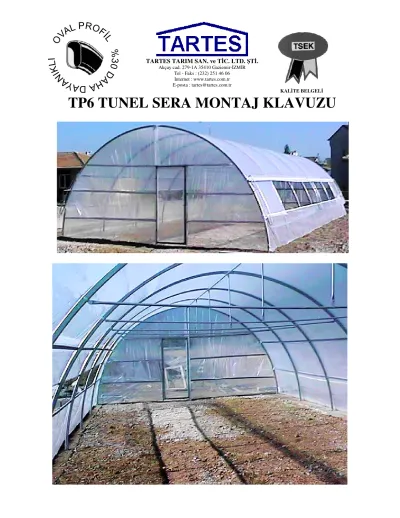

TP6 TUNEL SERA MONTAJ KLAVUZU
Bu klavuz Tartes Tarım San ve Tic Ltd ti nin TP6 TUNEL SERA tipi serasının montaj kurallarını kapsamaktadır.
Size verilen temel planına göre temelleri yapınız. Temelleri yaparken temellerin terazide ve gönyesinde olmasına dikkat ediniz. Betonun prizini alması için yazın üç gün, kı ın bir hafta bekleyiniz.
Malzemeyi elinizdeki malzeme listesine göre ayırınız. A a ıda görüldü ü gibi kemerleri yerde olu turunuz. 6 nolu gergi elemanı iki uçtaki kemerlerde yoktur. Ba lantılarda M8x40 ve M8x20 cıvata kullanınız.(listedeki 34,35,36 numaralı elemanlar)
Olu turdu unuz kemerleri betonlamı oldu unuz ankrajlara geçirerek M8x40 cıvata(34, 36) kullanarak ba layınız.
7,8,9 numaralı ½” boruları seranızın boyuna göre yerde birbirine ba layıp i aretlerinizin arası 2 metre olacak ekilde i aretleyiniz. ç taraftan en üstte bulunan kemer ekinin ortasına gelecek ekilde 23 numaralı yayla tespit ediniz. Seranızın boyuna göre sona gelecek olan boru;7, 8 veya 9 numaralı borulardan birisi olacaktır.
Kemer ekinin ortasından kemer parçalarının üzerinden 290 cm i aretleyip 22,21 veya 20 numaralı Te yan elemanlarını ba layınız. Seranızın boyuna göre son eleman 20,21 veya 22 numaralı eleman olacaktır. Bu ba ladı ınız sıradan 100 cm a a ıya aynı elemanları ba layınız.
TP6 Ç KEMER MONTAJ RESM
DETAY27 DETAY28 DETAY29-30 ÇTEN GÖRÜNÜ
DETAY29-30 DI TAN GÖRÜNÜ DETAY29-30 T EK GÖRÜNÜ Ü DETAY31
DETAY32 DETAY33-34 ÇTEN GÖRÜNÜ DETAY33-34 DI TAN GÖRÜNÜ
DETAY33-34 T EK GÖRÜNÜ Ü
5 numaralı gergilerin uçlarından kemerlere, ortasından da 6 numaralı gergilere ba layınız.
Resimde numaraları belirtilen elemanları kullanarak kapılı ve kapısız alınların montajını yapınız.
TP6 KAPILI ALIN MONTAJ RESM
DETAY1 DETAY2 DETAY3
DETAY4 DETAY5 DETAY6
DETAY7 DETAY8 DETAY9
DETAY9 DETAY10 DETAY11
DETAY12 DETAY13 DETAY14
DETAY15 DETAY16 DETAY17
DETAY18 DETAY19 DETAY20
DETAY21 DETAY22 DETAY23
TP6 KAPISIZ ALIN MONTAJ RESM
DETAY24 DETAY24 DETAY25
DETAY26
Böylece seranın çelik aksamının montajı bitmi oldu. Polietilen örtüyü çekmek için hazırlı ımızı yapalım.
Eni 3 m (çift kat) olan örtüyü açın. Bu örtü seranızın boyundan 6 metre daha uzundur.
Eni 1.5 metre (çift kat) olan örtuyü seranın boyu kadar kesin. Geriye kalan örtüyü boylamasına ikiye kesin.
Eni 3m olan örtüden 5cm eninde 6m uzunlu unda plastik tutturucu(39) sayısının yarısı kadar sayıda koruyucu erit kesin.
Elimizde olu an örtüleri tekrar kontrol edelim.
1- 1 adet 6m ende ve seranın boyundan 8 metre daha uzun boyda 2- 2 adet 1.5 metre eninde seranın boyunda
3- 2 adet 1.5 m eninde sera uzunlu undan 10 metre daha uzun boyda
1 numaralı örtüyü seranın üzerine serin. Bir kıyısına 2 numaralı örtünün birini, di er yanına di erini plastik tutturucu ile tutturun. 3 numaralı örtüyü seranın her iki ucundan e it miktarda çıkacak ekilde alt sıradaki T profile tutturun. Üst örtüyü ve heriki yandan gelen örtüleri bohçalıyarak alındaki üst T de birle tirin. Örtüyü alındaki di er T profillere plastik tutturucu yardımıyla tesbit edin. Artan polietilenden 3 metreye 1.2 metre boyutunda 4 adet parça hazırlayın. Bu parçaları havalandırma sabitlerinin olaca ı uç kısımlara(46 nolu parça) sabitleyin di er ucunuda alındaki di er örtülere birle tirin.
Bütün birle tirmeleri yaptıktan sonra 3 numaralı örtünün bo ta kalan kısımlarını topra a gömünüz.
Listenizdeki 42 numaralı elemanları seranının her iki yanında sera boyunca olacak ekilde 44 numaralı eleman yardımıyla ekleyiniz. 2 numaralı örtünün bo ta kalan ucunu açma borusuna 43 numaralı klips yardımıyla sabitleyiniz. Ucuna 45 nolu elemanı takınız.
2 numaralı PE pencere örtüsünü 1 nolu yan pencere açma borusuna tutturduktan sonra 49 numaralı yan pencere bandından 140 cm kesip, her bölmede kar ılıklı olarak plastik tuttrucunun ucundan 20-30 cm açarak pencerenin üstündeki ve altındaki plastik tutturucu ile sıkı tırınız.
45 nolu elemanı yerine takarak perdenizi açıp kapayabilir. Elemanın sürgü borusu yardımıyla perdenizi istedi iniz konumda bırakabilirsiniz.
