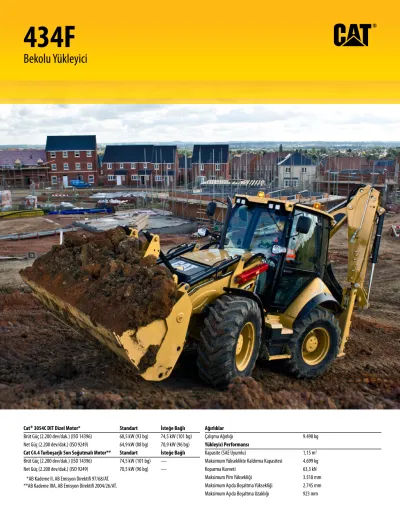

Cat® 3054C DIT Dizel Motor* Standart İsteğe Bağlı Brüt Güç (2.200 dev/dak.) (ISO 14396) 68,5 kW (93 bg) 74,5 kW (101 bg) Net Güç (2.200 dev/dak.) (ISO 9249) 64,9 kW (88 bg) 70,9 kW (96 bg)
Ağırlıklar
Çalışma Ağırlığı 9.498 kg
Yükleyici Performansı
434F Bekolu Yükleyici
Yeni Nesil Performans.
Optimize Paralel Yükleyici Kolları
Yeni 434F bekolu yükleyici, daha fazla performans sunmak için yepyeni bir yükleyici kolu tasarımına sahiptir.
Verimli Hidrolik
Yüksek verimliliğe sahip eksenel piston pompası, gereken akış miktarını otomatik algılayarak düşük motor devirlerinde sorunsuz kontrol ve güçlü performans sunar.
Servis Kolaylığı
434F, yeni dizayn menteşeli soğutma grubuna, kolay açılır motor kaputuna, kolay ayarlanır Stabilizör ve E-Çubuk aşınma yastığı sistemine sahiptir. Bu özellikler arızaları azaltırken, operatörler için de kullanım kolaylığı sağlar.
Kabin Hava Filtresi
434F, sağ arka çamurluğa yerleştirilmiş erişimi kolay kabin hava filtresine sahiptir. Kabin hava sistemi, hava filtresinden toz girişini en aza indirmek için yükseğe konumlandırılmıştır.
Metalik Olmayan Geniş Yakıt Deposu
Metalik olmayan, 160 litrelik geniş bir yakıt deposuyla birleşen Cat motor ve verimli hidrolik sistem, doldurmalar arasında daha uzun çalışma süresi sağlar ve sorunları azaltır. Daha az yoğuşma olması ve iç paslanma olmaması, çalışma süresini maksimuma çıkarır.
İçindekiler
Eşit Boyutlu Lastikler ... 4 Operatör Kabini ... 6 Yükleyici ... 8
Yeni nesil F Serisi Bekolu Yükleyici, Cat markasının tasarım geleneğini ve yeniliklerini devam ettiriyor. 25 yılı aşkın deneyimin sonucu olarak geliştirilen F Serisi, altıncı neslinde yeni standartlar ortaya koyuyor.
Otomatik Hizalamalı Direksiyon
Tekerlekler makinenin merkez çizgisinde döndüğünde direksiyon modlarını devreye alan otomatik hizalamalı direksiyon sistemi sayesinde direksiyon modları arasında geçiş yapmak her zamankinden daha kolaydır.
Akslar ve Diferansiyel Kilidi
434F'ye takılı ağır hizmet tipi Cat akslar, en zorlu koşullarda kullanılmak üzere tasarlanmıştır ve arka aks Diferansiyel Kilidi, her tür zemin koşulunda çekişin korunmasını sağlar.
Tahrik Kumandası
Üç konumlu tahrik seçiciyi kullanarak 2 tekerden çekiş (2WD) ve dört tekerden çekiş (AWD) arasında geçiş yapın. Üçüncü mod olan dört tekerle frenlemeli 2 tekerden çekiş modu ise fren yaparken AWD'yi etkinleştirir ve fren pedalı bırakıldığında 2WD'ye geri döner, böylece tehlikeli sürüş koşullarında pozitif frenleme sağlanır ve lastik aşınmaları azaltılır.
Elektro-Biriktirme Kaplaması
434F'niz her bir metal parçayı tamamen kaplayarak hasara ya da korozyona karşı üstün koruma sağlayan elektroliz (E-Kaplama) astarlı bir taban boyası ile korunmaktadır. Yüksek sertlikteki poliüretan üst kaplama ile birleştiğinde, 434F'niz daha uzun süreler en iyi durumda kalacak ve olağanüstü bir yeniden satış değeri sunacaktır.
Motor Hava Filtresi
Entegre ön filtre ve otomatik entegre toz enjeksiyon sistemine sahip kuru tipte bir eksenel hava filtresi, tozlu koşullarda çalışırken hava filtresinin ömrünü uzatır ve servis süresini ve maliyetini azaltır.
Yüksek Ortam Soğutması
434F, makinenin 50° C'ye varan sıcaklıklarda çalıştırılmasına imkan veren bir Yüksek Ortam motor soğutma paketi ile donatılmıştır.
Çalışma Lambaları
434F, ayarlanabilir ön ve arka çalışma lambalarına sahiptir. Bu sayede operatör gerektiğinde lambayı yönlendirebilir ve çalışma alanına, ortam aydınlatma koşulları
Geliştirilmiş Flotasyon
434F, lastikleri farklı büyüklükte olan makinelerin sınırlarını zorlayan koşullarda çalışabilir. Yüksek flotasyon ve lastiklerin uyguladığı daha düşük zemin basıncı, yeşil inşaat sahaları gibi kötü zemin koşullarında ve çiftlik bakımı gibi tarım uygulamalarında makinenin çalışabilmesini sağlar. Lastikleri eşit büyüklükte olan Cat Bekolu Yükleyici, diğer makine türlerinin giremediği alanlara girerek üretkenliği ve makine kullanımını artırır.
Artırılmış Yükleyici Performansı
Daha fazla kaldırma yüksekliği, geniş kova ve daha güçlü koparma kuvvetleri, 434F'nin besleme ve yükleme, toplu malzeme transferi, toprak tesviyesi ve yükleme gibi görevlerini yüksek verimlilikle gerçekleştirmesini sağlar.
Lastik Seçenekleri
434F, çapraz veya radyal katlı 24" veya 28" lastik seçeneklerine sahiptir. Bu çeşitlilik her uygulamaya veya bütçeye uygun lastiğin seçilebilmesini sağlar.
Dört Tekerden Çekiş (AWS)
2 Tekerlek Direksiyon Sistemi, Dairesel Direksiyon Sistemi veya Yengeç Direksiyon Sistemi arasında geçiş yapabilen AWS sistemi standart olarak mevcuttur. Bu, sınırlı çalışma alanlarında mükemmel dönüş ve iyi manevra kabiliyeti sağlar.
Eşit Boyutlu Lastikler
Her arazide çok yönlülük.
Operatör Kabini
Konforlu bir iç mekanda, çalışma alanını tam olarak görün.
Operatör Kontrolleri
Kabin ergonomisi makinenizden en iyi şekilde faydalanabilmeniz açısından çok önemlidir. Basınç dengelemeli, doğru yerleştirilmiş kollar en az çaba ve üstün kontrol olanağıyla maksimum verimlilik elde edilmesini sağlar.
Cat Havalı Süspansiyonlu Koltuk
Makine ile operatör arasındaki en önemli arabirim koltuktur. Cat havalı süspansiyonlu koltuk, yüksek verim seviyeleri sağlayacak şekilde, operatöre konforlu bir çalışma platformu sunar.
Kabin Bağlantıları
Şasiye esnek biçimde monte edilen kabin sarsıntıyı ve gürültüyü azaltarak operatöre rahat bir çalışma ortamı sunar.
Havalandırma Sistemi
434F, operatörün sıcak hava koşullarında serin kalmasını sağlayarak operatöre iyi bir havalandırma sağlayan isteğe bağlı, güçlü bir klima sisteminden faydalanır. Havalandırma sistemi de buğu giderici, buz çözücü ve ısıtma özellikleri sağlar.
Modern tarza sahip ferah iç mekan, operatöre konfor ve kullanım kolaylığı sağlayarak tüm operatörlerin beğeni ve taleplerini karşılar. Kabin iç alan genişliği, rahatça yükleyiciye bakan konumdan bekoya bakan konuma geçmeye imkan sağlar. Uzun çalışma günlerinde vücut yorgunluğunu azaltan birinci sınıf Cat havalı süspansiyonlu koltuk konforu daha da artırır.
Kolay açılır arka parça pencere operatörün etrafını daha iyi görmesini sağlar ve sıcak havalarda operatöre havalandırma sağlar. Arka silecek arka camın geniş bir alanını silerek ıslak veya tozlu koşullarda görüşün korunmasını sağlar.
Mükemmel ergonomi operatörün tüm kontrollere kolayca erişmesini sağlarken renkli cam tüm kabinlerde standarttır.
Uzaktan stabilizör kontrolleri, kabindeki geniş ayarlanabilir havalandırma delikleri ve net ölçümler gibi özellikler, operatöre yorgunluğu azaltıp verimi artıracak şekilde tasarlanmış konforlu bir çalışma ortamı sunar.
Yükleyici Performansı
Performans odaklı tasarlanan 434F daha yüksek koparma kuvvetlerine, yük kaldırma yüksekliğine ve mesafesine sahiptir; bu sayede kamyon yükleme veya küreme sırasında çalışma kolaylığı sunar. Standart olarak kendi kendine düzleşen Paralel Kaldırma Yükleyicisi kolları tüm paletlenmiş yüklerin güvenli biçimde yüklenmesini sağlar. Genel Amaçlı ve Çok Amaçlı kova seçenekleri çok yönlülük sunarken, kovanin üstünden açık görüş alanı sunan yeni, alçak kaput çizgisi tasarımı ile daha iyi görüş alanı sağlanır.
Kazıya Geri Dönüş
434F'niz standart olarak Kazıya Geri Dönüş sistemi ile donatılmıştır. Bu sistem ön yükleyici kolları indirildiğinde kovayı otomatik olarak kazı pozisyonuna getirerek yükleme çevrim sürelerini kısaltır. Yükleyici kolları zemin seviyesine indirildiğinde, kova sonraki yükleme için doğru pozisyonda hazır bekler.
Sarsıntısız Yürüyüş Sistemi
Cat Sarsıntısız Yürüyüş sistemi, makinenin sallanmasını ve sarsılmasını azaltarak yükleme ve taşıma, seyahat etme ve çalışma alanında manevra gibi her uygulamada operatörlere sorunsuz bir sürüş yaşatmak amacıyla tasarlanmış bir seçenektir.
Bu sistem ön konsoldan bir kumanda ile kontrol edilir.
Yükleyici
Paralel kaldırma yükleyicisi yeni doruklara ulaşır.
Ekskavatör Tipi Beko
Tek yönlü yollarda yakından kamyon yüklerken veya duvar gibi engeller üzerinden kazı yaparken ekskavatör stili bom en zorlu işlerin üstesinden kolaylıkla gelir. Çok yönlülüğü, güçlü koparma kuvvetiyle, yüke duyarlı sistemsel kontrol edilebilirliğiyle, akış paylaşımlı hidrolik sistemle birleştirerek rakipsiz performans sunar. 434F, operatörün minimum çabayla yüksek düzeyde verimlilik elde edebileceği güçtedir. Dar tasarımlı bom, çalışma için maksimum görüş açısı sağlar.
Uzatılabilir Stick
434F kazı derinliğini ve uzanma özelliğini artırarak makinelerin çok yönlülüğünü ve kullanım alanını genişleten uzatılabilir stick ile birlikte sunulmaktadır. Kayan iç bölüm tasarımı aşınma yastıklarını kirden koruyarak ayarlama ve değiştirme sürelerini uzatır. Ataşmanların çalıştırılmasında kullanılan yardımcı hatlar, en dar hendeklerde çalışırken bile zarar görmeyecek biçimde dizayn edilmiştir.
Kızak Şasisi ve Kule Dönüş Şasisi
Gerekli bakımı daha kolay gerçekleştirmek için tasarlanan F Serisi döküm kızak şasisi servis sırasında bekonun sökülmesini gerektirmeyen harici kelepçelere sahiptir. Kule Dönüş Şasisi/Bom Ayağı pimleri yuvalarında değiştirilebilir burçlara sahiptir.
Takviyeli Yan Kaydırma
Operatöre bekoyu H şasisi genişliğinde kovayı yere koymadan kolayca konumlandırma imkanı sağlayan bir hidrolik servis sunar. Gaz, elektrik ve telekom gibi kazı çalışmalarında kullanım için idealdir.
Topraktaki büyük güç. Beko
Hidrolik
Verimli ve akıcı çalışma.
Yüke Duyarlı Hidrolik Sistem
Sürekli olarak %100 kapasiteyle çalıştığınız durumlar çok nadirdir. Öyleyse neden makinanız daha fazla yakıt yaksın, daha fazla ses yapsın ve daha fazla yıpransın?
434F'nin sahip olduğu yüke duyarlı kapalı merkezli hidrolik sistem, gücü ve debi miktarını yapılan işin ihtiyaçlarına göre etkin bir şekilde ayarlar. Böylece tam güçle kanal açarken de hassas bir kazı yaparken de tüm kontrol sizde olur.
İhtiyaç duyulmadıkça sistemde talep minimum düzeyde olduğundan daha az güç kaybı yaşanır, motorun gerçek potansiyeli ortaya çıkar, daha iyi yükleme ve seyahat performansı elde edilir.
Akış Paylaşımlı Valfler
434F'de bulunan akış paylaşımlı hidrolik valfler, ekipman silindirine doğru yağ akışının ulaşmasını sağlayarak daha iyi kontrol sunar ve birden fazla işlev çalışırken eksik yağ beslemesini ortadan kaldırır.
Donanım
Tork Konvertörü
434F'de bulunan 2,64:1 oranlı tork konvertörü, seyahat esnasında veya yükleme sırasında inanılmaz bir itme gücü ve hızlanma sağlar.
Otomatik Şanzıman
Beş ileri ve üç geri vitesli otomatik vites seçimi, hassas vites değişiklikleriyle operatörün işini kolaylaştırır ve tüm uygulamalarda güçlü tahrik sağlar. Hidrolik şanzıman paket modülasyonu, akıcı vites değişiklikleri sağlayarak operatörlerin konforuna katkıda bulunur ve her türlü arazide sürüş konforunu hissedilir derecede artırır. İsteğe bağlı otomatik şanzıman zemine monte vites kolunu ortadan kaldırarak sağ kapıya sınırsız erişim sağlar.
Tork Konvertörü Kilidi
Gününüzün çoğu yolda geçiyorsa, isteğe bağlı tork konvertörü kilidi (yalnızca otomatik şanzımanda mevcuttur) yakıt tüketimini azaltırken yüksek hızları korumanızı sağlayarak hem zamandan hem de paradan tasarruf etmenizi sağlar.
Tahrik hattı
Her arazide güçlü performans.
40 km/saat. Seyahat
434F'de 40 km/saate kadar yüksek hızda seyahat etmenizi sağlayan standart power-shuttle şanzıman bulunur.
Hem ileri hem geri hareket yönlerinde sabit kavramalı, senkronize, dört hızlı bir sistem kullanılır.
Yön değişiklikleri direksiyon konsolu üzerine kolay kullanım olanağı sağlayacak şekilde yerleştirilen bir kol kullanılarak yapılırken, vites seçimi için tabana monte edilen vites kolu kullanılır.
Cat Bekolu Yükleyici ile daha hızlı çalışın.
Ataşmanlar
Daha fazlasını, daha iyi yapın.
Geniş ürün yelpazesi ile fonksiyonel ataşmanlar mevcuttur.
Yükleyici Kovaları
434F'de Genel Amaçlı ve hidrolik Çok Amaçlı Kova seçenekleri bulunur. Bunlar, kesici kenarla veya dişe cıvatalanmış olarak takılabilirler. MP kovaları, katlanır forklift çatalları isteğe bağlıdır.
Beko Kovaları
Farklı toprak türleri ve kazı uygulamaları için Standart Hizmet, Ağır Hizmet, Yüksek Kapasite ve Kaya Kovaları ile çeşitli kova tasarımı mevcuttur. Tırnaklı cıvatalanmış veya adaptörlere kaynaklanmış olarak takılabilirler. Hendek Temizleme, Kapatma Kovaları ve Trapezoid Kovalar da sunulmaktadır.
Sondaj
Cat Sondaj, geniş bir uygulama aralığı için toprakta delik açmak için tasarlanmıştır. Size işiniz için en uygun aleti sağlamak üzere, geniş bir Sondaj çeşitliliği parçası ve tahrik sistemi mevcuttur.
Soğuk Freze
Cat Soğuk Freze, derinlik kontrolü ve kendinden düzleştirme gibi özellikleriyle hem asfalt hem de beton planya işleri için tasarlanmıştır.
Kompaktör Plakası
Cat Titreşimli Plaka Kompaktörü, kanal açma ve eğim verme uygulamalarında, beton dökmeden veya asfalt döşemeden önce kompakt toprakta, kumda veya çakılda kullanılabilir.
Kırıcı
Cat Hidrolik Kırıcılar, beton, asfalt veya kaya kırmak ve çalışırken sürekli güç sağlamak üzere tasarlanmıştır. Yerel düzenlemeleri karşılamak için susturucu seçenekleri mevcuttur.
Çift Kilitli Değiştiriciler
Ataşmanlar arasında kolay değişim için mekanik veya hidrolik hızlı ataşman değiştiriciler ile makinenizin çok yönlülüğünü geliştirin.
Ataşman değiştiriciler, yenilikçi tasarımı ile kullanım ömürleri
Müşteri Destek Sözleşmeleri (MDS, Customer Support Agreements)
Cat temsilciniz, gereksinimlerinize uygun biçimde özelleştirilebilen kapsamlı CSA' (Müşteri Destek Sözleşmesi) seçenekleri sunabilir.
Temsilciler, S·O·SSM paketine sahip tam Önleyici Bakımdan Sadece Parça CSA.'sına varan bir seçenek aralığı sunabilir. Değerli yatırımınızı korumak ve aylık ödemelerinizi tam olarak bilmek, işinizi yürütmenize yardımcı olacaktır.
Finans
Makinenizi finanse etmek için temsilcinizin sunduğu seçenek aralığını incelediniz mi? Tam olarak ihtiyaçlarınıza uyarlanmış çekici bir paket seçimi sunabilirler.
Makine Seçimi ve Eğitim
Makine satın almaya karar verirken temsilciniz ihtiyaçlarınızı dikkate alarak ve işletme maliyetlerinizi en düşük seviyede tutmanıza yardımcı olacak şekilde size yol gösterebilir. Düşündüğünüz makine işiniz için en uygun makine mi yoksa daha uygun bir çözüm olabilir mi?
Temsilciniz ayrıca makineniz için aşınmayı ve yıpranmayı en aza indirecek, verimliliği en üst düzeye çıkaracak ve hem sahip olma hem de işletme maliyetlerini azaltacak çalışma teknikleri önerebilir.
Servis Kolaylığı
Çalışma sürenizi korumak için kolay servis erişimi.
Azalan Bakım Gerekliliği
Yeni dizayn erişimi kolay motor kapağı, dolum noktaları, hava filtresi, yıkayıcı kısımlar, göstergeler vb. gibi tüm günlük kontrol noktalarına erişim için rahatlık sağlar. Düzenli bakımı operatör için daha da kolay hale getiren, sınıf birincisi bir menteşeli soğutma paketi içerir. F Serisi, açılmamak üzere yapılmış aks salınımı, şaft evrensel birleşme yerleri, muylular vb. kolaylıklar sağlamaya devam etmektedir. Günlük bakım, 434F'de asgaride tutulur.
Bom ve Stick Tasarımı
Bom ve Stick tasarımı, sökme işlemi gerekmeden basit bir kama ayarlama mekanizması kullanarak tüm aşınma ayarının stick yerindeyken yapılmasını sağlar. Dışarıdan ayarlanabilir stabilizör ayakları da makine arızalarını ve sorunları azaltır.
Müşteri Destek
Birinci sınıf müşteri desteği hizmetleri.
434F Bekolu Yükleyici Teknik Özellikleri
15
6
13
4 3
5 1 18 12
3 2
11 10
7 9
14 17
8
Makinenin Boyutları
GP MP MP ve forklift çatallar
Genel uzunluk (yükleyici yerde, çapa dışarı sallandığında) 7.574 mm 7.553 mm 7.553 mm
1 Yol konumunda genel uzunluk 5.857 mm 5.842 mm 5.845 mm
Genel nakliye uzunluğu 5.921 mm 5.900 mm 5.900 mm
2 Genel nakliye yüksekliği 3.780 mm 3.780 mm 3.780 mm
Genel genişlik (makine, kova dahil değil) 2.322 mm 2.322 mm 2.322 mm
3 Kabinin/kanopinin üstüne kadar olan yükseklik 2.889 mm 2.889 mm 2.889 mm
4 Egzoz bacasının üstüne kadar olan yükseklik 2.754 mm 2.754 mm 2.754 mm
Yerden yükseklik (minimum) 320 mm 320 mm 320 mm
5 Arka aks merkez çizgisi ile ön ızgara arası 2.795 mm 2.795 mm 2.795 mm
Ön tekerlek iz göstergesi 1.826 mm 1.826 mm 1.826 mm
Arka tekerlek iz göstergesi 1.707 mm 1.707 mm 1.707 mm
6 Dingil açıklığı 2WD/AWD 2.235 mm 2.235 mm 2.235 mm
Boyutlar ve Performans – Yükleyici
GP MP MP ve forklift çatallar
Kova kapasitesi 1,15 m3 1,15 m3 1,15 m3
Genişlik 2.434 mm 2.434 mm 2.434 mm
Maksimum yükseklikte kaldırma kapasitesi 4.699 kg 4.366 kg 4.173 kg
Koparma kuvveti 63,3 kN 63,6 kN 62,2 kN
Koparma noktasında devirme yükü 6.772 kg 6.579 kg 6.397 kg
7 Maksimum pim yüksekliği 3.518 mm 3.518 mm 3.518 mm
8 Tam yükseklikte boşaltma açısı 45° 45° 45°
Maksimum açıda boşaltma yüksekliği 2.745 mm 2.760 mm 2.760 mm
9 Maksimum açıda boşaltma uzaklığı 923 mm 908 mm 908 mm
10 Zemin seviyesinde maksimum kova geri dönüşü 44° 44° 44°
11 Kazı derinliği 154 mm 154 mm 154 mm
Maksimum eğim açısı 109° 110° 110°
12 Izgaradan kova kesici kenarına, taşıma konumu 1.495 mm 1.481 mm 1.484 mm
13 Maksimum çalışma yüksekliği 4.386 mm 4.463 mm 4.341 mm
Ağırlık (çatalları veya çatalları içermez) 438 kg 752 kg 927 kg
Boyutlar ve Performans – Beko
Standart Uzatılabilir Stick
Geri Çekilmiş Uzatılabilir Stick Uzatılmış
14 Kazı derinliği, SAE maksimum 4.379 mm 4.383 mm 5.360 mm
Kazı derinliği, üreticinin belirttiği maksimum değer 4.884 mm 4.889 mm 5.806 mm
15 Kazı derinliği, 610 mm düz zemin 4.336 mm 4.339 mm 5.326 mm
Arka aks merkez çizgisinden zemin çizgisine kadar olan uzaklık 6.750 mm 6.755 mm 7.679 mm
16 Zemin çizgisinde kule dönüş pivotundan uzanma 5.660 mm 5.665 mm 6.589 mm
Maksimum çalışma yüksekliği 5.548 mm 5.547 mm 6.115 mm
Yükleme yüksekliği 3.879 mm 3.890 mm 4.457 mm
17 Yükleme uzanma mesafesi 1.808 mm 1.758 mm 2.642 mm
Kule dönüş yayı 180° 180° 180°
Kova dönüşü 205° 205° 205°
18 Stabilizör (genel genişlik) 2.352 mm 2.352 mm 2.352 mm
Kova kazma kuvveti 63,4 kN 63,4 kN 63,4 kN
Stick kazma kuvveti 38,2 kN 36,8 kN 26,9 kN
434F Bekolu Yükleyici Teknik Özellikleri
Motor
Motor Modeli Cat 3054C* Cat C4.4**
Anma Gücü (standart) 2.200 dev/dak. 2.200 dev/dak.
Brüt – ISO 14396 68,5 kW/93 bg 74,5 kW/101 bg
Net – ISO 9249 64,9 kW/88 bg 70,5 kW/96 bg
Net – 80/1269/AET 64,9 kW/88 bg 70,5 kW/96 bg Anma Gücü (isteğe bağlı) 2.200 dev/dak.
Brüt – ISO 14396 74,5 kW/101 bg —
Net – ISO 9249 70,9 kW/96 bg —
Net – 80/1269/AET 70,9 kW/96 bg —
Net Tork Artışı (1.400 dev/dak.)
68,5 kW/93 bg %38 —
74,5 kW/101 bg %31 %32
En Yüksek Tork Artışı (1.400 dev/dak.)
68,5 kW/93 bg 384 Nm —
74,5 kW/101 bg 397 Nm 399 Nm
İç çap 105 mm 105 mm
Strok 127 mm 127 mm
Silindir Hacmi 4,4 L 4,4 L
• Ön sayfa da dahil olmak üzere tüm motor beygir gücü değerleri (bg) metrik sisteme göre ölçülen değerlerdir.
• Belirtilen net güç fan, hava filtresi, susturucu ve alternatörle donatılan bir motor için volanda bulunan güçtür.
• 3.000 m rakıma kadar kullanılabilir.
*Kademe II AB Emisyon Direktifi 97/68/AT.
**Kademe IIIA AB Emisyon Direktifi 2004/26/AT.
Özellikler
• Güç ve maksimum termal iletkenlik için hafif silikon/alüminyum alaşımdan yapılmış üç halka piston.
• Nitro-karbonize yataklı, dövülmüş, krom/molibden-çelik krank mili.
• Ön ve arka krank mili yağ keçeleri, entegre toz dudağına sahip 'dudaklı' tipte Viton ve PTFE tasarımıdır.
• Uzun motor ömrü için ısıya dayanıklı silikon-krom çelik emiş ve STELLIT yüzeyli egzoz valfleri kullanılır.
• Silindir bloğu, gücü artıran ve ömrü uzatan çok güçlü döküm demir alaşımlı derin etek tipi monoblok tasarıma sahiptir.
• İşletme maliyetlerini azaltan, uzun ömür için otomatik gergili, çoklu V ön uç ve yardımcı tahrik kayışı.
• Silindir kapağı, ağır iş duvarı ve kapak kalınlığı ile çok güçlü döküm demir alaşım yapısına sahiptir. Emme ve egzoz portları, optimum gaz akışı sağlamak için hassas dökümdür.
• Doğrudan enjeksiyonlu yakıt sistemi, hassas yakıt dağıtımı sağlar.
Gelişmiş soğuk çalıştırma özelliği için kendinden emişli elektrikli kaldırma pompası. Daha az bakım maliyeti için tek filtreli yakıt sistemi.
• Düşük motor devirlerinde daha iyi makine performansı için yüksek tork.
• Daha etkili ön ayırma sağlayan otomatik, entegre toz enjeksiyonuna
Akslar
Dört Tekerden Çekiş (AWD) – Standart Özellikler
• Kendinden ayarlı içten frenlere, diferansiyel kilidine ve nihai tahriklere sahip ağır hizmet tipi arka aks.
• AWD, dört teker fren işlemi sırasında ön konsol paneli anahtarı veya fren pedalı ile başlatılır. AWD hareket halindeyken, yük altındayken, ileri veya geri herhangi bir viteste başlatılabilir. AWD, kolay bakım için dış nihai tahriklere sahiptir.
• AWD ön aksı, sarkaç montelidir ve günlük bakım gerektirmeyecek şekilde kalıcı yalıtmalı ve yağlamalıdır. Ayrıca artırılmış manevra kabiliyeti için 52° direksiyon açısına sahip çift etkili direksiyon silindirine sahiptir.
Direksiyon
Elle ölçme birimiyle kontrol edilen tam hidrostatik direksiyon. ISO 5010'u ve çeşitli ülkelerdeki yol düzenlemelerini karşılayan ikincil direksiyon sistemi mevcuttur.
Direksiyon
Tipi Ön Tekerlek
Hidrolik Direksiyon Hidrostatik
Silindir, Bir, Çift-etkili (AWD)
İç çap 65 mm
Strok 120 mm
Kol Çapı 36 mm
Dönüş
İçteki Tekerlek Frenlenmemiş (AWD)
Dış Ön Tekerlekler 10.200 mm
Dış En Geniş Yükleyici Kovası 11.700 mm
Frenler
Tamamen muhafazalı, takviyeli, hidrolik, çoklu diskler.
Özellikler
• Nihai tahrik giriş milinde içten yağlı, hidrolik tahrikli çoklu Kevlar diskleri.
• Tamamen muhafazalı ve yalıtılmış.
• Kendinden ayarlı.
• Çift pedalla kullanılan takviyeli fren pedalları seyahat esnasında birbirine kilitlenebilir.
• Park/ikincil frenler servis fren sisteminden bağımsızdır. Park freni sağ taraftaki konsolda bulunan manuel kol ile mekanik olarak uygulanır.
• ISO 3450:1996 gerekliliklerine uygundur.
Ağırlıklar
1,15 m3 çok amaçlı forklift çatallı kovaya sahip standart paralel kaldırma yükleyicisi. Uzatılabilir stick ve 610 mm standart tip bekolu kova, 24 inç lastikler, 75 kg operatör ve dolu yakıt deposu.
Ağırlıklar
Makine Ağırlığı (Aralık) 8.428-10.892 kg
Çalışma Ağırlığı 9.498 kg
Otomatik Vites 27 kg
Klima 39 kg
Sarsıntısız Yürüyüş Sistemi 25 kg
Çok Amaçlı Kova 1,15 m3
Katlanan Çatallar ile 948 kg
Katlanan Çatallar olmadan 798 kg
Uzatılabilir Stick 299 kg
Karşı Ağırlıklar
Hafif 115 kg
Kabin Özellikleri
Tamamen Cam Kaplı
Açılır Pencereli Sağa Açılır Kapı
Açılır Pencereli Sola Açılır Kapı
2 Arka Yan Sabit Pencere
Havalı Süspansiyonlu Koltuk
8 Çalışma Lambası (4 ön, 4 arka)
Zemin Paspası
Sol Depolama Konsolu
Ayarlanabilir Direksiyon Kolonu
Dış Dikiz Aynası
Işıldak Soketi (2)
Dahili Güç Soketi
Radyo Hazırlıklı Tavan Döşemesi
Gösterge Grubu Ekran Ölçümü
Güneşlik
Direksiyon Kolu
Çalınmaya karşı koruma
Kabin Isıtma Cihazı
Emniyet Kemeri (50 mm)
Kabin Kliması isteğe bağlı
Operatör Kabini
ROPS/FOPS standarttır.
Caterpillar'ın bu makine için sunduğu ROPS (Roll Over Protective Structure, Devrilmeye Karşı Koruyucu Yapı), ROPS kriteri ISO 3471:1994 ve FOPS (Falling Objects Protective Structure, Düşen Maddelere Karşı Koruyucu Yapı) kriteri ISO 3449:1992'yi karşılamaktadır.
434F Bekolu Yükleyici Teknik Özellikleri
Servis Dolum Kapasiteleri
Soğutma Sistemi
Isıtma cihazlı 22 L
Yakıt Deposu 160 L
Motor ve Yağ Filtresi 8,8 L
Şanzıman
Power Shuttle (AWD) 18 L
Arka Aks (Sabit/İdare Edilebilir)
Orta Muhafaza 16 L
Tekerlek Ucu/Nihai Tahrik 1,7 L
Ön Aks (AWD)
Orta Muhafaza 14 L
Tekerlek Ucu/Nihai Tahrik 1,7 L
Hidrolik Sistem 95 L
Hidrolik Deposu 40 L
Hidrolik Sistem
Yüke duyarlı özelliğe sahip değişken debili, kapalı merkezli sistem, tüm motor devirlerinde tam hidrolik güç, optimum yakıt tüketimi ve kolay kontrol sağlar.
Tipi Kapalı merkez
Pompa Tipi Değişken debili,
eksenel piston
Pompa Kapasitesi 125 L/m
(2.200 dev/dak.) Sistem Basıncı
Beko 250 bar
Yükleyici 250 bar
Şanzıman
Standart power shuttle, dört vitesli ileri ve geri hareket, tüm viteslerde tam senkron sağlar. İsteğe bağlı otomatik şanzıman otomatik veya manuel modda çalıştırılabilir.
Power-Shuttle Otomatik Vites İleri
1 5,8 km/saat 5,7 km/saat
2 9,2 km/saat 9,1 km/saat
3 19 km/saat. 18,8 km/sa.
4 40 km/saat 25,6 km/saat
5 — 40 km/saat
Geri
1 5,8 km/saat 5,7 km/saat
2 9,2 km/saat 11,9 km/saat
3 19 km/saat 25,8 km/saat
4 40 km/saat —
5 — —
Tork Konvertörü Kilidi
İsteğe bağlı tork konvertörü kilidi, hıza bağlı olarak otomatik olarak seçilir ve her türlü arazide hızın daha uzun süre korunmasını sağlar.
434F Standart ve İsteğe Bağlı Donanım
• 160 L kapasitesiyle zemin çizgisinde yakıt doldurma
• Akü, bakım gerekmez, 750 CCA
• Alarm, geri
• Alternatör, 120 amper, 12 volt
• Antifriz (en düşük -7 °C)
• Aynalar, dış (2)
• Beko, iki kollu mekanik kumanda
• Bom, nakliye kilidi
• Braket, kaldırma silindiri
• Cat 3054C* (68,5 kW) motor veya Cat C4.4** (74,5 kW) motor
• Depolama kutusu, dış, kilitlenebilir
• Dört Tekerden Çekiş
• Elektro-hidrolik kızak şasisi kilidi
• Emniyet kemeri, geri çekilebilir (50 mm)
• Fan, soğutma ve fan koruyucusu
• Frenler, takviyeli, Kevlar disk, yağlı disk
• Gaz kelebekleri, el ve ayak
• Gösterge tablosu ışıkları
• Göstergeler: Hava filtresi bakımı, park freni aktif, motor soğutucu sıvısı, hidrolik yağı seviyesi, yan gösterge
• Güç çıkışı, 12 V (2)
• Hava filtresi, kuru tip, ön filtreli eksenel keçe ve filtre durumu göstergesi
• Havalı süspansiyonlu, kumaş veya vinil koltuk kaplamalı koltuk
• Hidrolik direksiyon, hidrostatik
• Hidrolik emme süzgeci
• Hidrolik yağı soğutma sistemi
• Hızlı geri mekiği, tüm viteslerde
• Isıtma cihazı, buğu çözücü
ve kabin devridaim fanı bulunan ROPS (Devrilmeye Karşı Koruyucu Yapı) kabini
• Kablo stabilizörlü kumandalar
• Kademeli ön ve arka yıkayıcı/silecek
• Kaldırma halkası, beko (yalnızca AB dışı ülkeler)
• Kendinden kapanan dönüş göstergesi
• Kule dönüşü için nakliye kilidi
• Lambalar, çalışma (4 ön, 4 arka)
• Lastikler (2 ön, 2 arka)
• Marş sistemi, termal destek
• Menteşeli soğutma paketi
• Motor bölmesi
• Otomatik hizalamalı direksiyon
• Palto askısı
• Paspas, kauçuk
• Sayaçlar: soğutucu sıvı sıcaklığı, yakıt seviyesi, takometre, saat ölçer
• Sesli sistem arızası alarmı
• Stick, standart
• Stop lambaları ve arka lambalar (2)
• Su ayırıcısı
• Tahliye ekolojisi
• Tamponlu ön ızgara
• Tork konvertörü
• Tırnaklı tip stabilizör pabuçları
• Vidalı yakıt, motor ve şanzıman yağı filtreleri
• Yanıp sönen tehlike/sinyal lambaları
• Yüke duyarlı, eksenel piston pompalı değişken debili sistem
• Ön aks, sarkaç montajı
• Ön farlar
• İkaz kornası, ön, elektrikli
• Şanzıman nötrleyici anahtarı
• Şanzıman, dört vitesli senkron
• Yüksek ortam sıcaklığı soğutma paketi
Standart Donanım
Standart donanımlar değişiklik gösterebilir. Ayrıntılı bilgi için Cat temsilcinize danışın.
*Kademe II AB Emisyon Direktifi 97/68/AT.
**Kademe IIIA AB Emisyon Direktifi 2004/26/AT.
İsteğe Bağlı Donanım
İsteğe bağlı donanımlar farklı olabilir. Ayrıntılı bilgi için Cat temsilcinize danışın.
• Akü, ek
• Ataşmanlar, beko ataşmanları
–Hızlı Ataşman Değiştirici (mekanik) – Hızlı Ataşman Değiştirici (hidrolik)
• Ataşmanlar, ön yükleyici
– Genel amaçlı kova, 1,15 m3 veya 1,3 m3
–Çok amaçlı kova, 1,15 m3 veya 1,3 m3
–Çatallı çok amaçlı kova, 1,15 m3 veya 1,3 m3
• Ayna, dış dikiz, büyük
• Cat 3054C DIT* (74,5 kW) motor
• Çalınmaya karşı koruma
• Çamurluklar, ön, Dört Tekerden Çekiş
• Döner ışıldak
• Hidrolik hatları
–Sticke kadar kırıcı hatları
–Hızlı ayırma bağlantıları
• Hidrolik valfler (yardımcı)
–Uzatılabilir Stick
• Hidrolik valfler, yükleyici
–GP/MP için 3. valf
• Karşı Ağırlıklar – 115 kg
• Kesici kenar, cıvatalı
–İki parça
• Klima
• Korumalar
–AWD şaft
–Tırnaklar (GP/MP)
–Arka lambalar, yol
• Lambalar – Plaka, arka
–Yol
• Nakliye kilitleri
• Nesne elleçleme kurulumu; kaldırma halkası, bom ve stick kilitleri, sesli ve görsel uyarı sistemi dahil
• Otomatik şanzıman
• Sarsıntısız yürüyüş sistemi
• Siperlikli kabin
• Stabilizör ayaklar
• Stick, uzatılabilir
• Takviyeli yan kaydırma
• Tork konvertör kilidi (yalnızca otomatik şanzımanda bulunur)
• Yatar direksiyon
ATHQ6934-01 (07-2013)
