ISO standart kabin Her yönü görme imkanı veren her havaya elverişli standart kabin
Emniyet camları
Kalkan türde ön cam sileceği Kayarak katlanan ön cam Kayar yan cam Kilitlenebilir kapı Sıcak ve soğuk kutu Aksesuar kutusu ve kül tablası Kabin şeffaf tavan kapağı Radyo/USB çalar
12 volt güç kaynağı (24V DC-12V DC dönüştürücü) Güneşlik
Bilgisayar Yardımlı Güç İyileştirme (Yeni CAPO) sistemi 3 güç modu, 2 çalışma modu, kullanıcı modu
Otomatik yavaşlama ve tek dokunuşta yavaşlama sistemi Otomatik ısınma sistemi
Otomatik hararet önleme sistemi
Otomatik klima kontrolü Klima ve ısıtıcı
Buz çözücü
Kendi kendine arıza teşhis sistemi Çalıştırma yardımı (hava giriş ısıtıcı) soğuk havalar için Merkezi görüntüleme LCD ekranı Motor devri veya Kilometre sayacı/Hız.
Saat Gösterge
Yakıt seviye göstergesi
Motor soğutma suyu sıcaklığı göstergesi Hidrolik yağ sıcaklık göstergesi Uyarılar
Motor aşırı yük kontrolü
İletişim hatası Düşük akü
Hava filtresi tıkalı Göstergeler Maks. güç
Düşük hız/Yüksek hız Yakıt seviyesi Otomatik rölanti
Kapı ve kabin kilitleri, tek anahtar Üç dış dikiz aynaları Emniyet kemerli, amortisörlü her yöne ayarlanabilen koltuk Kaydırılabilir joystick Konsol kutusu yükseklik ayar sistemi (SOL) Dört ön çalışma lambası Elektrikli korna Akü (2 x 12 V x 160 AH) Akü ana anahtarı Yağ soğutucu için çıkartılabilir temizleme filtresi Otomatik dönüş freni Sökülebilir yedek depo Yakıt ön filtresi yakıt ısıtıcılı
Bom tutma sistemi Arm tutma sistemi Palet pabucu (600 mm; 24”) Palet ray koruyucu Ataşman indirme akümülatörü Alt şasi alt kapağı Elektrikli dönüştürücü
Yakıt filtresi pompası (50lt/dk) Döner ışıldak Aşırı yük uyarı cihazlı bom silindiri güvenlik kilit valfi Arm silindiri için güvenlik kilit valfi Tek etkili borutakımı (kırıcı, vb.) Çabuk takma aparatı Çift etkili boru takımı Yürüyüş alarmı Bom 6.15 m, 20’ 2”
6.45 m, 21’ 2”
6.45 m, 21’ 2” Ağır hizmet
Arm 2.2 m, 7’ 3”
2.5 m, 8’ 2”
3.2 m, 10’ 6”
3.2 m, 10’ 6” Ağır hizmet 4.05 m, 13’ 3”
Klima kontrolü Sadece klima
Sadece kalorifer
Kabin FOPS/FOG (ISO/DIS 10262) FOPS (Düşen Objeye karşı Koruyucu Yapı)
FOG (Düşen Obje Koruması) Kabin çelik tavan kapağı Yağmur koruma ön cam Kabin lambası
Palet pabucu Üç tırnaklı pabuç (700 mm; 28”)
Üç tırnaklı pabuç (800 mm; 32”) Üç tırnaklı pabuç (900 mm; 36”) Çift tırnaklı pabuç (700 mm; 28”) Tam parça koruma
Alet kiti
Operatör giysisi Geri görüş kamerası Koltuk Ayarlanabilir hava süspansiyonlu
Ayarlanabilir hava süspansiyonlu ısıtmalı Mekanik süspansiyonlu
Hi-mate (Uzaktan Takip Sistemi)
STANDART DONANIM OPSİYONEL DONANIM
LÜTFEN TEMASA GEÇİN
www.hmf.com.tr 2012.11.Rev1
HMF MAKİNA VE SERVİS SAN. VE TİC.A.Ş.
Genel Müdürlük : 0216 488 80 00 (pbx) Faks: 0216 488 91 91 Ankara Şube Müdürlüğü : 0312 395 03 95 (pbx) Faks: 0312 395 03 90 İzmir Şube Müdürlüğü : 0232 479 79 99 (pbx) Faks: 0232 479 01 62 Antalya Şube Müdürlüğü : 0242 221 61 38 Faks: 0242 221 23 69 Trabzon Şube Müdürlüğü : 0462 334 07 28-29 Faks: 0462 334 07 55
Geleceği inşa ediyoruz
Tier 3 Motor ile donatılmış
*Fotoğrafta opsiyonel donanım bulunabilir.

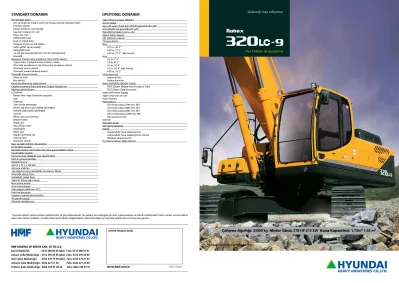

Çalışma Ağırlığı: 33000 kg Motor Gücü: 278 HP-213 kW Kova Kapasitesi: 1,73m 3 -1,44 m 3
*Hyundai sürekli olarak ürünleri geliştirmekte ve güncellemektedir. Bu yüzden bu katalogda yer alan açıklamalardan ve teknik özelliklerden farklı ürünler sunma hakkını saklı tutar. Teknik özellikler, önceden bilgi verilmeksizin değiştirilebilir. Daha fazla bilgi için Hyundai yetkili satıcınız ile temasa geçiniz.
Hyundai İş Makinaları her operatöre maksimum performans, daha fazla rahatlık ve güvenilir kaliteyi sunmaktadır. Hyundai ile işinizle gurur duyun!
Makinenin Dolaşımı
2/3
İşinizle Gurur Duyun
*Fotoğrafta opsiyonel donanım bulunabilir.
Motor Teknolojisi
Güçlü, güvenilir, yakıt verimlilik Cummins QSC Tier III motor Maksimum verim için elektronik kontrol
Düşük ses seviyesi / Otomatik ısıtma / Yeniden çalıştırmayı önleme
Hidrolik Sistemde Yapılan Geliştirmeler
Gelişmiş kontrol kabiliyeti için yeni patentli hidrolik / Verimli ve maksimum çalışma için gelişmiş kumanda valf sistemi / Optimum hız için otomatik bom-dönüş öncelik sistemi / Gerektiğinde daha fazla güç için otomatik güç takviyesi / Daha fazla hız ve verimlilik için arm ve bom akışı yenileme sistemi
Pompa Bölmesi
Güçlü, güvenilir Kawasaki değişken hacimli, dahili eksenel piston pompa 4'lü selonoid valf, 1 EPPR valf, 1 çek akümülatörlü yeni kompakt selonoid gövde
Gelişmiş Operatör Kabini
Geliştirilmiş Görüş Açısı
Daha iyi görüş açısı için geniş camlar / Görüş ve havalandırma için tavan penceresi Daha iyi görüş açısı için yekpare sağ yan cam
Tüm camlar emniyet camlarıdır
Operatör rahatlığı için kapanabilir güneşlik / Daha az ön cam dikişi Gelişmiş Kabin Yapısı
Daha fazla operatör güvenliği ve koruma için yeni çelik kabin tasarımı Yeni yay destekli tek dokunuşla açılan yan camlar
Gelişmiş Süspansiyonlu Koltuk ve Konsol Tasarımı
Ataşmanların kullanımı için yardımcı butonlarla donatılmış ergonomik joystick Standart ısıtmalı süspansiyon veya opsiyonel ısıtmalı havalı süspansiyon Yüksekliği ayarlanabilir yeni joystick konsolları
Optimum konfor için ayarlanabilir kol dayamaları Gelişmiş 7" Renkli Ekran
Hidrolik yağı ve su sıcaklığı, yakıt seviyesi için kolay okunabilir yeni renkli LCD ekran.
Ayarların kolaylıkla yapılabildiği basit tasarımla beraber geri görüş kamerası gibi özellikler bu ekrandan çalıştırılabilir.
3 farklı çalışma modu P: Power, E: Ekonomi, S: Standart -2 çalışma modu: Kazma ve ataşman ve operatör tercihlerine göre U: Kullanıcı modu
Kendi kendine arıza teşhis sistemi
Monitör üzerinden bom hız ve arm rejenerasyonu seçilebilir Otomatik güç takviyesi ekran üzerinden aktif hale getirilebilir Otomatik klima sistemi diger serilere oranla %20 daha verimlidir
GPS / uydu teknolojisi ile çalışan uzaktan takip sistemi sayesinde daha iyi servis ve destek sunmaktadır
Sağlam Alt Şasi
Palet zincir (ürethan keçe) / Palet ray koruyucusu / Cıvata bağlantılı basamaklar
Atıkların kolay çıkışı için büyük üst makara boşlukları / Konik yan şasi
Tercih
9 Serisi her operatöre kendi ihtiyaçları ve çevre koşullarına göre makinayı ayarlama imkanı sunar.
*Fotoğrafta opsiyonel donanım bulunabilir.
7 inç genişlikte LCD ekranlı gelişmiş yeni gösterge tablosu ve iki konumlu düğmeler operatörün kendi özel makine tercihlerini seçmesini mümkün kılmaktadır. Güç ve çalışma modu seçimi, kendi kendine teşhis, opsiyonel arka görüş kamerası, bakım kontrol listesi, makine çalıştırma güvenliği ve video fonksiyonları makinenin çok yönlü olması ve operatörün daha verimli hale gelmesi için gösterge tablosuna entegre edilmiştir.
Kolay Kullanım Gösterge Tablosu
İş yeterince streslidir. Çalışma ortamınız stressiz olmalıdır. Hyundai’nin 9 serisi gelişmiş kabin özellikleri, ilave alan ve bir rahat koltuk operatörün önemli ölçüde azaltmak için sunulmaktadır.
Güçlü bir klima sistemi operatöre optimum hava sıcaklığı sağlar. AM/FM stereo özellikli ileri teknolojili bir ses sistemi yanında ergonomik yerleştirilmiş kumandalar en sevdiğiniz parçaları dinlemeniz için mükemmel bir ortam yaratır.
Daha Az Stres
9 serisinin kabinde tercih ettiğiniz konfora en iyi uyacak şekilde koltuğunuzu, konsolu ve kolçak ayarlarını kolayca ayarlayabilirsiniz. Koltuk ve konsol konum ve yüksekliği birlikte veya ayrı ayrı ayarlanabilir. Yüksek kapasiteli, tam otomatik bir klima sistemi sabit bir sıcaklığı muhafaza eder.
Operatör Konforu
Mükemmel Görüş Sunan Ferah ve Geniş Kabin
Kabin düşük gürültü ve iyi görüş özellikleriyle ergonomik tasarlanmıştır. Açık ve geniş
iç alan tüm yönlerde mükemmel görüş sağlamaktadır. Operatör ortamı, operatörün
güvenli ve emniyetli çalışmasını sağlamaktadır.
Hassasiyet
Yeni hidrolik sistem sayesinde 9 serisi ekskavatörler çok daha seri ve hızlıdır.
*Fotoğrafta opsiyonel donanım bulunabilir.
Gelişmiş CAPO (Computer Aided Power Optimization=Bilgisayar destekli güç optimizasyonu) sistemi motor ve pompa gücünü olabilecek en iyi düzeyde ayarlar. Belli uygulamalar için çoklu mod seçimleri uygulanarak yüksek performans korunurken yakıt tüketimi azaltılır. İlave özellikler arasında otomatik yavaşlama ve güç takviyesi vardır.
Likit kristal (LCD) ekranda motor devir sayısı, soğutma sıvısı ve hidrolik yağı sıcaklığı ile uzaktan arıza teşhisi kabiliyeti sayesinde aktif arıza kodları görüntülenir. Operatörler bom veya dönüş önceliği ile güç modu ve opsiyonel ataşman seçimi için kendi tercihlerini bir düğmeye basmak suretiyle kaydedebilirler.
Bilgisayar Destekli Güç
Gelişmiş Hidrolik Sistem
Hyundai, optimum kesinlik ve hassasiyete erişmek için, operatöre üstün dokunuş ve yüksek kumanda edilebilirlik sağlamak amacıyla hidrolik sistemi yeniden tasarlamıştır.
Geliştirilmiş pompa akış kontrolü, yakıt tüketimini azaltmak için kumandaların etkinleştirilmediği durumlarda hidrolik akışını azaltır. Ana kontrol valfinde bulunan gelişmiş valf her fonksiyona daha az efor ile daha hassas ve doğru akış sağlamak için yaratılmıştır. Gelişmiş hidrolik valfleri, hassas değişken hacimli piston pompaları, hassas-dokunuşlu pilot kumandaları ve gelişmiş hareket fonksiyonları kullanan her operatörü harika bir operatöre dönüştürmektedir. Yeniden iyileştirilen özellikler arasında arm ve bom rejenerasyonu, geliştirilmiş kumanda valfi teknolojisi ve her türlü uygulamada en iyi performans için yenilikçi otomatik bom ve dönüş önceliği vardır.
6/7 Benzeri olmayan 3 güç modu operatöre, söz konusu iş için uygun motor gücü, ataşman hızı ve yakıt ekonomisi sağlar. Güç modu, azami üretkenlik için makine hızını ve gücünü azamiye çıkarır. Standart mod olabilecek en iyi performans ve daha iyi bir yakıt ekonomisi için daha düşük, sabit bir devir sayısı sunar. Ekonomi modu azami yakıt verimliliği ve kontrol edilebilirlik için yük durumuna göre hassas debi ve motor gücü sağlar.
Güç Modu
Bazı işler daha hassas makine ayarları gerektirir; bazı operatörler farklı makine ayarlarını tercih eder. Kullanıcı modunu kullanarak operatör motor devir sayısını, pompa debisini, rölanti devir sayısını ve diğer makine ayarlarını kendi kişisel tercihlerine göre bireyselleştirebilir.
Kullanıcı Modu
Farklı çalışma modları ile operatör genel olarak kazma, hidrolik kırıcı gibi tek etkili ataşmanlar ve crusher gibi çift etkili ataşmanlar seçebilir. Debi ayarları LCD ekran üzerinde ayarlanabilir.
Çalışma Modu
Otomatik Bom-Dönüş Önceliği
Bu akıllı fonksiyon makinenin bom ve dönüş hareketleri için ideal
hidrolik akış dengesini kendiliğinden ve sürekli olarak görür. İleri
teknolojili CAPO sistemi hidrolik sistemi izler ve performans ve
verimliliği azami seviyeye yükseltmek için ayarlarını düzenler.
9 serisi maksimum performans için üretilmiştir.
Performans
*Fotoğrafta opsiyonel donanım bulunabilir.
Kabin Yapısı
9 serisi kabin yapısı, daha çok emniyet ve daha gelişmiş görüş özelliği için daha güçlü ancak daha ince boru tesisatıyla donatılmıştır. Düşük gerilimli, yüksek mukavemete sahip çelik, daha güçlü ve daha dayanıklı üst ve alt şasi oluşturmak için entegre bir şekilde kaynaklanmıştır. Yapısal bütünlük FEM (Sonlu Elemanlar Yöntemi) analizi ve uzun vadeli sağlamlık testleri yoluyla test edilmiştir.
Ağır Hizmet için Mukavemet
Cummins’in QSC motoru. Gelişmiş elektronik, daha fazla tork, daha iyi tepki, daha kısa bakım süreleri, daha uzun bakım aralıkları, daha iyi yakıt ekonomisi, daha az gürültü, arıza teşhis olanakları, motor koruması ve daha fazlası. Hepsi bir arada Quantum sistemini oluşturur.
QSC en zorlu koşullara dayanacak şekilde yapılmıştır. Yataklar, daha büyük yükleri taşıyabilmek için daha fazla yüzey alanına sahiptir. Egzoz manifoldunun sıcaklıkla genleşme ve büzülmeyi telafi etmesi, metal gerilmelerini ortadan kaldırır. Silindirindeki sürtünmenin azalması, daha uzun ömür ve daha fazla güç üretimi anlamına gelir. Güçlendirilmiş motor bloğundan, rijitleştirilmiş dişli muhafazasına kadar QSC, daha uzun bir ömür sağlamak için daha sağlam şekilde yapılmıştır.
CUMMINS QSC Motor
Tier III uyumlu, 6 silindirli, turboşarjlı 4 zamanlı su soğutmalı Cummins QSC dizel motoru; daha fazla güç, güvenilirlik ve verimlilik ile daha az emisyon için üretilmiştir.
Sağlam ve dayanıklı palet ray kılavuzları zincirlerin yerinde kalmasını sağlar.
Palet gerginliği standart gres silindir palet gergisi ve şok emici yaylar sayesinde yapılmaktadır.
Palet Ray Koruyucusu ve Ayarlayıcıları
Karlılık
9 serisi, servis özellikleri ve yüksek verimi sayesinde maksimum karlılık sunar.
*Fotoğrafta opsiyonel donanım bulunabilir.
10/11 10/11
Kolay Erişim
Filtrelere, yağlama fittingslerine, sigortalara, boşaltma tapalarına ve makine bilgisayar komponentlerine yerden kolayca ulaşılabilmesi ve bölmelerin tam olarak açılması 9 serisinin bakım işlemlerini kolaylaştırır.
Hi-mate (Uzaktan Takip Sistemi)
Hyundai’nin yeni geliştirilmiş uzaktan takip sistemi olan Hi-mate, GPS uydu teknolojisi vasıtasıyla müşterilerine en yüksek seviyede servis ve ürün desteği sunmaktadır. Hi-mate, makine sahiplerinin herhangi bir internet bağlantısı vasıtasıyla belirli bir mesafeden makine performansını izlemelerine, makinenin konumunu doğrulamalarına ve tanılama bilgilerine erişebilmelerine olanak tanımaktadır.
Yakıt Ekonomisi
9 serisi ekskavatörler, daha az yakıtla daha fazla iş yapmak için geliştirilmiştir. Uygulamaya konan değişken devirli fan kavraması, üç kademeli, otomatik yavaşlama sistemi ve yeni ekonomi modu gibi yenilikler, yakıt tasarrufu sağlamaya ve çevre üzerindeki etkiyi azaltmaya yardımcı olmaktadır.
Maksimum Performans için Orijinal Yedek Parça
Hyundai iş makineleri orijinal yedek parçaları; makinenin güvenliğini,
kalitesini, yüksek performansını, verimliliğini ve uzun ömürlülüğünü
sağlamak için son teknoloji ile en üst kalite seviyesinde üretilmekte,
HMF garantisi altında, eğitimli servis kadromuzun uzmanlığında
makineye monte edilmektedir.
Özellikler
Model
TipVolan Nominal Beygir gücü
Maksimum tork Çap x strok Piston Aküler Marş motoru Alternatör
123.7kgf.m (895lbf.ft)/1,500rpm 114 mm X 135 mm (4.5” X 5.3”) 8,300cc (506 in3)
2 X 12V X 160AH 24V, 7.5kW 24V, 50Amp DIN
SAE J1995 (brüt) J1349 (net) 6271/1 (brüt)
6271/1 (net)
Su soğutmalı, 4 çevrim, Dizel, sıralı 6 silindirli, doğrudan enjeksiyon, turboşarjlı şarj hava soğutmalı, düşük emisyonlu
278HP (213kW)/ 1,750rpm 263HP (196kW)/ 1,750rpm 282PS (213kW)/ 1,750rpm 267PS (196kW)/ 1,750rpm
Cummins QSC
MOTOR
ANA POMPA
Türü Maks. debi Pilot devre alt pompaKarşılıklı duyarlılık ve yakıt tasarruflu pompa sistemi
Değişken hacimli piston pompası 2 X 270 L /min (68.7 US gpm/57.2 UK gpm) Dişli pompa
HİDROLİK SİSTEM
YÜRÜYÜŞ VE FRENLER
HİDROLİK MOTORLAR
YürüyüşDönüş
Fren valfli ve el frenli iki devirli eksenel piston motoru
Otomatik frenli eksenel piston motoru
HİDROLİK SİLİNDİRLER
Silindir sayısı çap x rod x strokBom: 2-150 X1,480 mm (5.9” X 58.3”) Arm: 1-160 X 1,685 mm (6.3” X 66.3”) Kova: 1-140 X 1,285 mm (5.5” X 50.6”)
EMNİYET VALFİ AYARLAMA
Uygulama devreleri Yürüyüş
Güç takviyesi (bom, arm, kova) Dönüş
Pilot devre Servis valfi
350 kgf/cm2 (4,690 psi) 350 kgf/cm2 (4,690 psi) 380 kgf/cm2 (5,120 psi) 300 kgf/cm2 (3,770 psi) 40 kgf/cm2 (500 psi) takılı
ANA PARÇA AĞIRLIĞI
Üst yapıBom (arm silindirli) Arm (kova silindirli)
7,920kg (18,340lb) 3,030kg (6,680lb) 1,770kg (3,900lb)
Yürüyüş yöntemi Yürüyüş motoru İndirgeme sistemi Maks. Çekiş gücü
Maks. İlerleme hızı (yüksek) / (düşük) Tırmanma kabiliyeti
Park freni
Tam hidrostatik tür
Eksenel piston motoru, pabuç tasarımı Planet dişli redüksiyon
29,500 kgf (65,040lbf)
5.5 km/hr (3.4 mph) / 3.3 km/hr (2.1 mph) 35o (70 %)
Çoklu ıslak disk
KULE DÖNÜŞ SİSTEMİ
Kule dönüş motoru Kule dönüş yavaşlatma Kule dönüş yatak yağlaması Kule dönüş freni
Kule dönüş devri
Eksenel pistonlu motor Planet redüksiyon Gres yağlama Çoklu ıslak disk 9.2 d/dk
SOĞUTMA SUYU VE YAĞ KAPASİTESİ
Yeniden doldurma Yakıt deposu Motor soğutma Motor yağı Kule dönüş Son dişli (her biri) Hidrolik sistemi (depo dahil) Hidrolik depo
litre 500 45.0 35
6 8 330 190
US gal 132.1
11.9 9.2 1.6 2.1 87.2 50.2
UK gal 110.0
9.9 7.7 1.3 1.8 72.6 41.8
KUMANDA
Pilot basınçla çalıştırılan manevra kolu ve ayrılabilir kollu pedallar neredeyse çabasız ve rahat bir kullanım sunar.
Pilot kontrol İlerleme ve yönlenme Motor gaz kelebeği Lambalar
Tek güvenlik kollu iki manevra kolu (Sol):Dönüş ve arm, (Sağ): bom ve kova (ISO) Pedallarla birlikte iki kol
Elektrikli, kadran tipi Boma monte edilmiş iki lamba
YürüYüş takımı
X bacak türü merkez şasi, takviye edilmiş kutu bölümü çekiş iskeletleri ile dahili olarak kaynaklanmıştır. Yürür aksam içerisinde yağlanmış makaralar, avara kasnakları, darbe emici yay ve zincir dişlileri ile birlikte çekiş ayarlayıcıları, üçlü palet tırnakları ile monte edilmiş çekme zinciri yer alır.
Merkez şasi Çekiş şasisi
Her bir taraftaki pabuç sayısı Her bir taraftaki taşıyıcı makara sayısı Her bir taraftaki çekiş makarası sayısı Her bir taraftaki ray kılavuzu sayısı
X – bacak tipi Beşgen kutu tipi 48
2 9 2
Çalışma ağırlığı (yaklaşık)
Çalışma ağırlığı, 6.450 m (21' 2") bom, 3,200 m (10' 6") arm dahil, SAE toplu 1,44 m3 (1 ,88 yd3), kova, yağlayıcı, soğutma suyu, yakıt doldurma deposu, hidrolik deposu ve standart donanım.
Kapasite m3 (yd3)
Bom Uzunluk
Ağırlık Uzunluk
Ağırlık
mm (ft.in) kg (lb) mm (ft.in)
kg (lb)
2,200 (7’ 3”) 1,560 (3,440) 189.3 [205.5]
19,300 [20,950]
42,550 [46,200]
211.8 [230.0]
21,600 [23,450]
47,620 [51,700]
196.6 [213.4]
20,000 [21,760]
44,190 [47,980]
202.8 [220.2]
20,700 [22,450]
45,600 [49,510]
189.3 [205.5]
19,300 [20,950]
42,550 [46,200]
211.8 [230.0]
21,600 [23,450]
47,620 [51,700]
178.9 [194.2]
18,200 [19,810]
40,220 [43,670]
185.1 [201.0]
18,900 [20,500]
41,620 [45,190]
189.3 [205.5]
19,300 [20,950]
42,550 [46,200]
211.8 [230.0]
21,600 [23,450]
47,620 [51,700]
143.2 [155.5]
14,600 [15,850]
32,190 [34,950]
147.1 [159.7]
15,000 [16,290]
33,070 [35,900]
189.3 [205.5]
19,300 [20,950]
42,550 [46,200]
211.8 [230.0]
21,600 [23,450]
47,620 [51,700]
119.6 [129.9]
12,200 [13,240]
26,890 [29,190]
122.7 [133.3]
12,515 [13,590]
27,590 [29,950]
[ ]:
Güç arttırma 2,500 (8’ 2”)
1,650 (3,640)
3,200 (10’ 6”) 1,770 (3,900) 6,450 (21’ 2”)
3,030 (6,680)
4,050 (13’ 3”) 1,870 (4,120)
Notlar Arm
Kova kazma kuvveti
SAE
kN kgf lbf
ISO
kN kgf lbf
SAE
kN kgf lbf
ISO
kN kgf lbf Arm
koparma kuvveti
Not: Bom ağırlığı içerisinde arm silindiri, bağlantı ve pin yer alır.
Arm ağırlığı içerisinde kova silindiri, bağlantı ve pin yer alır.
SAE tepeleme
CECE tepeleme
Yan tırnaksız
Yan tırnaklı Genişlik
mm (in) Ağırlık
kg (lb)
Tavsiye edilen m (ft.in)
6,450 (21’ 2”) Bom 6,150 (20’ 2”) Bom
2,200 (7’ 3”) Arm 2,500 (8’ 2”) Arm 3,200 (10’ 6”) Arm 4,050 (13’ 3”) Arm 2,200 (7’ 3”) Arm 0.90 (1.18)
1.14 (1.49) 1.44 (1.88) 1.74 (2.28) 2.10 (2.75) 1.44 (1.88) 1.44 (1.88) 1.73 (2.26)
0.80 (1.05) 1.00 (1.31) 1.25 (1.63) 1.50 (1.96) 1.80 (2.35) 1.25 (1.63) 1.25 (1.63) 1.50 (1.96)
950 (37.4) 1,110 (43.7) 1,380 (54.3) 1,620 (63.8) 1,910 (75.2) 1,470 (57.9) 1,470 (57.9) 1,710 (67.3)
1,070 (42.1) 1,230 (48.4) 1,500 (59.1) 1,740 (68.5) 2,030 (79.9)
- - -
870 (1920) 980 (2160) 1,110 (2450) 1,230 (2710) 1,370 (3020) 1,380 (3040) 1,470 (3240) 1,610 (3550) SAE
tepeleme m3 (yd3)
0.90 (1.18) 1.14 (1.49) 1.44 (1.88) 1.44 (1.88)
1.73 (2.26)
Bom ve armlar tamamen kaynaklı, düşük gerilimli, tam kutu kesitli tasarımdır. 6.45 m ve 6.15 m bomlar ve 2.2 m; 2.5 m; 2.92 m; 3.2 m & 4.05 m armları vardır.
Ağır hizmet kovası Ağır hizmet kaya kovası
2,000 kg /m3 (3,370 lb/ yd3) veya daha düşük yoğunlukta malzemeler için geçerli 1,600 kg /m3 (2,700 lb/ yd3) veya daha düşük yoğunlukta malzemeler için geçerli 1,100 kg /m3 (1,850 lb/ yd3) veya daha düşük yoğunlukta malzemeler için geçerli
ATAŞMANLAR
Bütün kovalar yüksek dayanıklılıkta çelik kaynaklıdır.
KOVALAR
KAZMA KUVVETİ
1.44 (1.88) 1.74 (2.28) 2.10 (2.75)
ÇALIŞMA AĞIRLIĞI
PabuçlarTip
Üç tırnaklı
Çift tırnaklı
Genişlik mm (in)
600 mm (24”)
700 mm (28”)
800 mm (32”) 900 mm (36”) 700 mm (28”)
Çalışma ağırlığı kg (lb) R320LC-9 R320NLC-9 R320LC-9 H/W R320LC-9 R320LC-9 H/W R320LC-9 R320LC-9 H/W R320LC-9 R320LC-9 H/W
33,000 (72,750) 32,800 (72,310) 35,500 (78,260) 33,600 (74,080) 36,100 (79,590) 34,000 (74,960) 36,500 (80,470) 34,400 (75,840) 37,000 (81,570)
Yer basıncı kgf/cm2 (psi)
0.63 (8.96) 0.63 (8.96) 0.68 (9.67) 0.55 (7.82) 0.59 (8.39) 0.49 (6.97) 0.53 (7.54) 0.44 (6.26) 0.61 (8.67)
Boyutlar ve Çalışma Kademeleri Boyutlar ve Çalışma Kademeleri
Bom uzunluğu
Arm uzunluğu Maks. kazma mesafesi Yerde maks.
kazma mesafesi Maks. kazma derinliği Maks. kazma derinliği (8 seviye) Maks. dikey duvar kazma derinliği Maks. kazma yüksekliği Maks. boşaltma yüksekliği Min. ön dönüş yarıçapı A
A’
B
B’
C
D
E
F
2,200 (7’ 3”) 10,330 (33’ 11”)
10,110 (33’ 2”) 6,370 (20’ 11”)
6,160 (20’ 3”)
5,980 (19’ 7”)
10,220 (33’ 6”) 7,050 (23’ 2”)
4,700 (15’ 5”)
2,500 (8’ 2”) 10,550 (34’ 7”) 10,330 (33’ 11”)
6,670 (21’ 11”)
6,470 (21’ 3”)
5,920 (19’ 5”)
10,170 (33’ 4”) 7,050 (23’ 2”)
4,500 (14’ 9”)
3,200 (10’ 6”)
11,140 (36’ 7”) 10,940 (35’ 11”)
7,370 (24’ 2”)
7,210 (23’ 8”)
6,360 (20’ 10”)
10,310 (33’ 10”)
7,240 (23’ 9”)
4,470 (14’ 8”)
4,050 (13’ 3”)
2,200 (7’ 3”) 6,150 (20’ 2”)
11,950 (39’ 2”)
10,020 (32’ 10”) 11,760
(38’ 7”)
9,800 (32’ 2”) 8,220
(26’ 12”)
6,160 (20’ 3”) 8,080
(26’ 6”)
5,950 (19’ 6”) 7,260
(23’ 10”)
5,710 (18’ 9”) 10,710
(35’ 2”)
9,940 (32’ 7”) 7,630
(25’ 0”)
6,780 (22’ 3”) 4,470
(14’ 8”)
4,520 (14’ 10”) 6,450
(21’ 2”)
A
A’
B
B’
C
D
E
F
2,200 (7’ 3”) 10,330 (33’ 11”)
10,040 (32’ 11”)
6,100 (20’ 0”)
5,890 (19’ 4”)
5,700 (18’ 8”)
10,500 (34’ 5”) 7,330 (24’ 1”)
4,700 (15’ 5”)
2,500 (8’ 2”) 10,550 (34’ 7”) 10,270 (33’ 8”) 6,400 (20’ 12”)
6,200 (20’ 4”)
5,650 (18’ 6”)
10,450 (34’ 3”) 10,450 (34’ 3”) 4,500 (14’ 9”)
3,200 (10’ 6”) 11,140 (36’ 7”) 10,880 (35’ 8”) 7,100 (23’ 4”)
6,940 (22’ 9”)
6,080 (19’ 11”)
10,590 (34’ 9”) 7,520 (24’ 8”)
4,470 (14’ 8”)
4,050 (13’ 3”)
2,200 (7’ 3”) 6,150 (20’ 2”)
11,950 (39’ 2”)
10,020 (32’ 10”) 11,710
(38’ 5”)
9,730 (31’ 11”) 7,950
(26’ 1”)
5,880 (19’ 3”) 7,950
(26’ 1”)
5,680 (18’ 8”) 6,980
(22’ 11”)
5,440 (17’ 10”) 10,990
(36’ 1”)
10,220 (33’ 6”) 7,910
(25’ 11”)
7,060 (23’ 2”) 4,470
(14’ 8”)
4,520 (14’ 10”) 6,450
(21’ 2”) Tambur mesafesi
Paletin genel uzunluğu Karşı ağırlığın yerden yüksekliği Arka kule dönüş yarıçapı Arka uç yüksekliği Üst yapının genel genişliği Kabinin genel yüksekliği Minimum yerden yükseklik Palet açıklığı
R320LC-9 R320NLC-9
R320LC-9 R320NLC-9 A
B C D D’
E F G H
4,030 (13’ 3”) 4,030 (13’ 3”) 4,940 (16’ 2”) 1,200 (3’ 11”) 3,330 (10’ 11”)
3,265 (10’ 9”) 2,980 (9’ 9”) 3,090 (10’ 2”)
500 (1’ 8”) 2,680 (8’ 10”) 2,390 (7’ 10”)
Bom uzunluğu
Arm uzunluğu
Toplam uzunluk Toplam bom yüksekliği I
J
2,200 (7’ 3”) 11,230 (36’ 10”)
3,640 (11’ 11”)
600 (24”) Palet pabucu genişliği
Toplam genişlik K
L
3,280 (10’ 9”)
2,990
(9’ 10”) - - -
2,500 (8’ 2”) 11,100 (36’ 5”) 3,670 (12’ 0”)
700 (28”) 3,380 (11’ 1”)
3,200 (10’ 6”)
10,980 (36’ 0”) 3,380 (11’ 1”)
800 (32”) 3,480 (11’ 5”)
4,050 (13’ 3”)
2,200 (7’ 3”) 6,150 (20’ 2”)
10,980 (36’ 0”)
10,930 (35’ 10”) 3,860
(12’ 8”)
3,680 (12’ 1”)
900 (36”) 3,580 (11’ 9”) 6,450
(21’ 2”)
6,150 (20’ 2”) 6,450
(21’ 2”)
Unit : mm (ft . in) mm (ft . in)
Unit : mm (ft . in) Unit : mm (ft . in)
BOYUTLAR R320LC-9 / R320NLC-9 BOYUTLAR R320LC-9 HIGH WALKER
ÇALIŞMA KADEMELERİ R320LC-9 / R320NLC-9 ÇALIŞMA KADEMELERİ R320LC-9 HIGH WALKER
D(D') E
L K
H B
A I
J F
C G
D(D') E
L K
H B
A I
J F
C G
R320NLC-9 R320LC-9
Tambur mesafesi Paletin genel uzunluğu Karşı ağırlığın yerden yüksekliği Arka kule dönüş yarıçapı Arka uç yüksekliği Üst yapının genel genişliği Kabinin genel yüksekliği Minimum yerden açıklık Palet açıklığı
A B C D D’
E F G H
4,030 (13’ 3”) 4,940 (16’ 2”) 1,500 (4’ 11”) 3,330 (10’ 11”)
3,265 (10’ 9”) 2,980 (9’ 9”) 3,390 (11’ 1”)
765 (2’ 6”) 2,870 (9’ 5”)
14/15
Bom uzunluğu
Arm uzunluğu
Toplam uzunluk Toplam bom yüksekliği I
J
2,200 (7’ 3”) 11,220 (36’ 10”)
3,740 (12’ 3”)
2,500 (8’ 2”) 11,100 (36’ 5”) 3,760 (12’ 4”)
3,200 (10’ 6”) 10,910 (35’ 10”)
3,360 (11’ 0”)
4,050 (13’ 3”)
2,200 (7’ 3”) 11,000
(36’ 1”)
10,920 (35’ 10”) 3,810
(12’ 6”)
3,780 (12’ 5”)
3,470 (11’ 5”)
3,570 (11’ 9”)
3,670 (12’ 0”)
3,580 (11’ 9”) Üç tırnaklı
700 (28”) 800 (32”)
Çift tırnaklı 700 (28”) Palet pabucu
genişliği Toplam genişlik K
L
Tip
Genişlik 600 (24”)
Bom uzunluğu
Arm uzunluğu Maks. kazma mesafesi Yerde maks.
kazma mesafesi Maks. kazma derinliği Maks. kazma derinliği (8 seviye) Maks. dikey duvar kazma derinliği Maks. kazma yüksekliği Maks. boşaltma yüksekliği Min. ön dönüş yarıçapı
Kaldırma Kapasiteleri
Bom : 6.45 m (21’ 2”) / Arm: 3.2 m (10’ 6”) / Kova : 1.44 m3(1.88 yd3) SAE tepeleme / Pabuç : 600 mm (24”) üç tırnaklı Yükleme noktası
yüksekliği m(ft)
Yük yarıçapı
1.5 m (5 ft) 3.0 m (10 ft) 4.5 m (15 ft) 6.0 m (20 ft) 7.5 m (25 ft) 9.0 m (30 ft) Kapasite Erişim m (ft ) Maksimum erişimde
7.5 m (25 ft) 6.0 m (20 ft) 4.5 m (15 ft) 3.0 m (10 ft) 1.5 m (5 ft) Yer çizgisi -1.5 m (-5 ft) -3.0 m (-10 ft) -4.5 m (-15 ft) -6.0 m (-20 ft)
kg lb kg lb kg lb kg lb kg lb kg lb kg lb kg lb kg lb kg lb
*11380
*25090
*15350
*33840
*11380
*25090
*15350
*33840
*10240
*22580
*14470
*31900
*19470
*42920
*21820
*48100
*10240
*22580
*14470
*31900
*19470
*42920
*21820
*48100
*13400
*29540
*16400
*36160
*17910
*39480
*18150
*40010
*17370
*38290
*15410
*33970
*11340
*25000 12620 27820 11540 25440 11010 24270 10860 23940 10940 24120 11220 24740
*11340
*25000
*8090
*17840
*9820
*21650
*11460
*25260 11690 25770 11490 25330 11490 25330
*11430
*25200
*8090
*17840 7990 17610 7430 16380 7060 15560 6880 15170 6880 15170 7060 15560
*5240
*11550
*6500
*14330
*7190
*15850
*8110
*17880 8400 18520 8140 17950 8010 17660 8020 17680
*5240
*11550 6100 13450 5850 12900 5530 12190 5220 11510 4990 11000 4870 10740 4800 10760
*5440
*11990 6390 14090 6210 13690 6080 13400
4150 9150 3990 8800 3830 8440 3710 8180
*5970
*13160 5730 12630 5160 11380 4880 10760 4830 10650 5020 11070 5500 12130 6500 14330
*7480
*16490 4370 9630 3620 7980 3200 7050 2990 6590 2930 6460 3040 6700 3350 7390 4010 8840 5470 12060
9.06 (29.7) 9.84 (32.3) 10.31 (33.8) 10.52 (34.5) 10.48 (34.4) 10.19 (33.4) 9.63 (31.6) 8.74 (28.7) 7.37 (24.2)
Bom : 6.45 m (21’ 2”) /Arm : 3.2 m (10’ 6”) / Kova : 1.44 m3(1.88 yd3) SAE tepeleme / Pabuç : 800 mm (32”) üç tırnaklı Yükleme noktası
yüksekliği m(ft)
Yük yarıçapı
1.5 m (5 ft) 3.0 m (10 ft) 4.5 m (15 ft) 6.0 m (20 ft) 7.5 m (25 ft) 9.0 m (30 ft) Kapasite Erişim m (ft ) Maksimum erişimde
7.5 m (25 ft) 6.0 m (20 ft) 4.5 m (15 ft) 3.0 m (10 ft) 1.5 m (5 ft) Yer çizgisi -1.5 m (-5 ft) -3.0 m (-10 ft) -4.5 m (-15 ft) -6.0 m (-20 ft)
kg lb kg lb kg lb kg lb kg lb kg lb kg lb kg lb kg lb kg lb
*11380
*25090
*15350
*33840
*11380
*25090
*15350
*33840
*10240
*22580
*14470
*31900
*19470
*42920
*21820
*48100
*13400
*29540
*16400
*36160
*17910
*39480
*18150
*40010
*17370
*38290
*15410
*33970
*11340
*25000 12950 28550 11870 26170 11350 25020 11200 24690 11280 24870 11560 2490
*11340
*25000
*8090
*17840
*9820
*21650
*11460
*25260 12060 26590 11850 26120 11850 26120
*11430
*25200
*8090
*17840 8210 18100 7660 16890 7280 16050 7110 15670 7110 15670 7290 16070
*5240
*11550
*6500
*14330
*7190
*15850
*8110
*17880 8660 19090 8410 18540 8270 18230 8280 18250
*5240
*11550 6270 13820 6020 13270 5700 12570 5390 11880 5160 11380 5040 11110 5050 11130
*5440
*11990 6590 14530 6420 14150 6280 13850
4290 9460 4130 9110 3970 8750 3840 8470
*5970
*13160 5910 13030 5330 11750 5050 11130 5010 11050 5190 11440 5690 12540 6710 14790
*7480
*16490 4500 9920 3740 8250 3320 7320 3100 6830 3050 6720 3160 6970 3480 7670 4150 9150 5640 12430
9.06 (29.7) 9.84 (32.3) 10.31 (33.8) 10.52 (34.5) 10.48 (34.4) 10.19 (33.4) 9.63 (31.6) 8.74 (28.7) 7.37 (24.2)
Bom : 6.45 m (21’ 2”) / Arm : 4.05 m (13’ 3”) / Kova : 1.44 m3 (1.88 yd3) SAE tepeleme / Pabuç : 600 mm (24”) üç tırnaklı Yükleme noktası
yüksekliği m(ft)
Yük yarıçapı
1.5 m (5 ft) 3.0 m (10 ft) 4.5 m (15 ft) 6.0 m (20 ft) 7.5 m (25 ft) 9.0 m (30 ft) Kapasite Erişim m (ft ) Maksimum erişimde
7.5 m (25 ft) 6.0 m (20 ft) 4.5 m (15 ft) 3.0 m (10 ft) 1.5 m (5 ft) Yer çizgisi -1.5 m (-5 ft) -3.0 m (-10 ft) -4.5 m (-15 ft) -6.0 m (-20 ft)
kg lb kg lb kg lb kg lb kg lb kg lb kg lb kg lb kg lb kg lb
*9850
*21720
*13020
*28700
*16670
*36750
*9850
*21720
*13020
*28700
*16670
*36750
*18220
*40170
*10440
*23020
*10810
*23830
*13390
*29520
*16980
*37430
*21800
*48060
*20030
*44160
*18220
*40170
*10440
*23020
*10810
*23830
*13390
*29520
*16980
*37430
*21800
*48060
*20030
*44160
*11250
*24800
*14750
*32520
*17060
*37610
*18030
*39750
*17900
*39460
*16680
*36770
*13950
*30750
*11250
*24800 12000 26460 11210 24710 10860 23940 10800 23810 10950 24140 11330 24980
*8610
*18980
*10470
*23080 11810 26040 11490 25330 11380 25090 11460 25260
*10120
*22310 8250 18190 7630 16820 7150 15760 6880 15170 6780 14950 6850 15100 7130 15720
*6270
*13820
*7280
*16050
*8360
*18430 8180 18030 7980 17590 7900 17420 7980 17590
6000 13230 5660 12480 5310 11710 5020 11070 4830 10650 4770 10520 4840 10670
*4530
*9990
*5750
*12680 6460 14240 6240 13760 6060 13360 5950 13120 5930 13070
4380 9660 4250 9370 4060 8950 3860 8510 3690 8140 3580 7890 3570 7870
*5250
*11570 4940 10890 4500 9920 4280 9440 4230 9330 4360 9610 4700 10360 5390 11880 6760 14900
*6790
*14970 3640 8020 3080 6790 2750 6060 2570 5670 2520 5560 2590 5710 2810 6190 3270 7210 4180 9220 6430 14180
10.00 (32.8) 10.71 (35.1) 11.13 (36.5) 11.32 (37.1) 11.29 (37.0) 11.03 (36.2) 10.52 (34.5) 9.72 (31.9) 8.53 (28.0) 6.71 (22.0)
Bom : 6.45 m (21’ 2”) / Arm : 4.05 m (13’ 3”) / Kova: 1.44 m3(1.88 yd3) SAE tepeleme / Pabuç : 800 mm (32”) üç tırnaklı Yükleme noktası
yüksekliği m(ft)
Yük yarıçapı
1.5 m (5 ft) 3.0 m (10 ft) 4.5 m (15 ft) 6.0 m (20 ft) 7.5 m (25 ft) 9.0 m (30 ft) Kapasite Erişim m (ft ) Maksimum erişimde
7.5 m (25 ft) 6.0 m (20 ft) 4.5 m (15 ft) 3.0 m (10 ft) 1.5 m (5 ft) Yer çizgisi -1.5 m (-5 ft) -3.0 m (-10 ft) -4.5 m (-15 ft) -6.0 m (-20 ft)
kg lb kg lb kg lb kg lb kg lb kg lb kg lb kg lb kg lb kg lb
*9850
*21720
*13020
*28700
*16670
*36750
*9850
*21720
*13020
*28700
*16670
*36750
*18220
*40170
*10440
*23020
*10810
*23830
*13390
*29520
*16980
*37430
*21800
*48060
*20030
*44160
*18220
*40170
*10440
*23020
*10810
*23830
*13390
*29520
*16980
*37430
*21800
*48060
*20030
*44160
*11250
*24800
*14750
*32520
*17060
*37610
*18030
*39750
*17900
*39460
*16680
*36770
*13950
*30750
*11250
*24800 12330 27180 11540 25440 11190 24670 11130 24540 11280 24870 11670 25730
8480 18700 7850 17310 7380 16270 7100 15650 7000 15430 7080 15610 7360 16230
6170 13600 5820 12830 5480 12080 5190 11440 5000 11020 4930 10870 5010 11050
*4530
*9990
*5750
*12680
*6530
*14400 6450 14220 6270 13820 6150 13560 6140 13540
4520 9960 4380 9600 4190 9240 3990 8800 3820 8420 3720 8200 3710 8180
*5250
*11570 5110 11270 4660 10270 4440 9790 4390 9680 4520 9960 4870 10740 5570 12280 6980 15390
*6790
*14970 3760 8290 3190 7030 2850 6280 2670 5890 2620 5780 2700 5950 2930 6460 3390 7470 4320 9520 6630 14620
10.00 (32.8) 10.71 (35.1) 11.13 (36.5) 11.32 (37.1) 11.29 (37.0) 11.03 (36.2) 10.52 (34.5) 9.72 (31.9) 8.53 (28.0) 6.71 (22.0)
Kaldırma Kapasiteleri
R320LC-9
Derece üzerinde ön Derece üzerinde-yan veya 360 dereceR320LC-9
Derece üzerinde ön Derece üzerinde-yan veya 360 derece Bom : 6.45 m (21’ 2”) / Arm : 2.5 m (8’ 2”) / Kova : 1.44 m3 (1.88 yd3) SAE tepeleme / Pabuç : 600 mm (24”) üç tırnaklıYükleme noktası yüksekliği
m(ft)
Yük yarıçapı
3.0 m (10 ft) 4.5 m (15 ft) 6.0 m (20 ft) 7.5 m (25 ft) 9.0 m (30 ft) Kapasite Erişim
m (ft ) Maksimum erişimde
7.5 m (25 ft) 6.0 m (20 ft) 4.5 m (15 ft) 3.0 m (10 ft) 1.5 m (5 ft) Yer çizgisi -1.5 m (-5 ft) -3.0 m (-10 ft) -4.5 m (-15 ft)
kg lb kg lb kg lb kg lb kg lb kg lb kg lb kg lb kg lb
*15010
*33090
*22800
*50270
*19110
*42130
*15010
*33090
*22800
*50270
*19110
*42130
*11600
*25570
*15130
*33360
*17590
*38780
*18360
*40480
*18010
*39710
*16720
*36860
*14080
*31040
*11600
*25570 12220 26940 11360 25040 11070 24410 11060 24380 11240 24780 11620 25620
*9120
*20110
*10770
*23740 12060 26590 11730 25860 11630 25640 11710 25820
*10340
*22800
8430 18580 7870 17350 7390 16290 7110 15670 7010 15450 7090 15630 7380 16270
*7320
*16140
*7930
*17480 8690 19160 8400 18520 8200 18080 8130 17920
5980 13180 5770 12720 5490 12100 5240 11550 5060 11160 4990 11000
6240 13760
3860 8510
*6720
*14820 6430 14180
5740 12650 5420 11950 5380 11860 5630 12410 6280 13850 7670 16910
*7300
*16090
5040 11110 4100 9040 3600 7940 3360 7410 3310 7300 3470 7650 3890 8580 4800 10580 7080 15610
8.34 (27.4) 9.19 (30.2) 9.70 (31.8) 9.92 (32.5) 9.88 (32.4) 9.57 (31.4) 8.97 (29.4) 7.98 (26.2) 6.42 (21.1)
Bom : 6.45 m (21’ 2”) / Arm : 2.5 m (8’ 2”) / Kova : 1.44 m3 (1.88 yd3) SAE tepeleme / Pabuç : 800 mm (32”) üç tırnaklı Yükleme noktası
yüksekliği m(ft)
Yük yarıçapı
3.0 m (10 ft) 4.5 m (15 ft) 6.0 m (20 ft) 7.5 m (25 ft) 9.0 m (30 ft) Kapasite Erişim
m (ft ) Maksimum erişimde
7.5 m (25 ft) 6.0 m (20 ft) 4.5 m (15 ft) 3.0 m (10 ft) 1.5 m (5 ft) Yer çizgisi -1.5 m (-5 ft) -3.0 m (-10 ft) -4.5 m (-15 ft)
kg lb kg lb kg lb kg lb kg lb kg lb kg lb kg lb kg lb
*15010
*33090
*22800
*50270
*19110
*42130
*15010
*33090
*22800
*50270
*19110
*42130
*11600
*25570
*15130
*33360
*17590
*38780
*18360
*40480
*18010
*39710
*16720
*36860
*14080
*31040
*11600
*25570 12550 27670 11700 25790 11400 25130 11400 25130 11570 25510 11950 26350
*9120
*20110
*10770
*23740
*12210
*26920 12100 26680 11990 26430 12070 26610
*10340
*22800
8660 19090 8090 17840 7610 16780 7330 16160 7240 15960 7310 16120 7600 16760
*7320
*16140
*7930
*17480
*8770
*19330 8660 19090 8470 18670 8400 18520
6150 13560 5940 13100 5660 12480 5400 11900 5230 11530 5160 11380
6440 14200
4000 8820
*6720
*14820 6630 14620 5930 13070 5600 12350 5570 12280 5820 12830 6490 14310 7910 17440
*7300
*16090
5190 11440 4230 9330 3720 8200 3480 7670 3440 7580 3590 7910 4030 8880 4960 1930 7290 16070
8.34 (27.4) 9.19 (30.2) 9.70 (31.8) 9.92 (32.5) 9.88 (32.4) 9.57 (31.4) 8.97 (29.4) 7.98 (26.2) 6.42 (21.1)
1. Kaldırma kapasiteleri SAE J1907, ISO 10567'ye dayanır.
2. Makine sert, dengeli bir zeminde iken Robex serisinin kaldırma kapasitesi devrilme yükünün % 75'ini veya tam hidrolik kapasitenin % 87'sini aşmaz.
3. Yük noktası, kovanın arka tarafında yer alan bir kancadır (standart donanım).
4. (*) hidrolik kapasite ile sınırlanan yükü belirtir.
Kaldırma Kapasiteleri Kaldırma Kapasiteleri
R320nLC-9 R320LC-9 HIgH waLkeR
18/19
Bom : 6.45 m (21’ 2”) / Arm : 2.5 m (8’ 2”) / Kova : 1.44 m3 (1.88 yd3) SAE tepeleme / Pabuç : 800 mm (32”) üç tırnaklı Yükleme noktası
yüksekliği m(ft)
Yük yarıçapı
3.0 m (10 ft) 4.5 m (15 ft) 6.0 m (20 ft) 7.5 m (25 ft) 9.0 m (30 ft) Kapasite Erişim
m (ft ) Maksimum erişimde
7.5 m (25 ft) 6.0 m (20 ft) 4.5 m (15 ft) 3.0 m (10 ft) 1.5 m (5 ft) Yer çizgisi -1.5 m (-5 ft) -3.0 m (-10 ft) -4.5 m (-15 ft)
kg lb kg lb kg lb kg lb kg lb kg lb kg lb kg lb kg lb
*15010
*33090
*22800
*50270
*19110
*42130
*15010
*33090 18590 40980
*19110
*42130
*11600
*25570
*15130
*33360
*17590
*38780
*18360
*40480
*18010
*39710
*16720
*36860
*14080
*31040
11300 24910 10060 22180 9250 20390 8980 19800 8970 19780 9130 20130 9490 20920
*9120
*20110
*10770
*23740 11980 26410 11660 25710 11550 25460 11640 25660
*10340
*22800
7100 15650 6560 14460 6100 13450 5830 12850 5740 12650 5810 12810 6090 13430
*7320
*16140
*7930
*17480 8630 19030 8350 18410 8150 17970 8080 17810
5050 11130 4840 10670 4570 10080 4320 9520 4150 9150 4080 8990
6190 13650
3160 6970
*6720
*14820 6390 14090 5700 12570 5380 11860 5340 11770 5590 12320 6230 13730 7620 16800
*7300
*16090
4240 9350 3410 7520 2960 6530 2740 6040 2690 5930 2820 6220 3180 7010 3960 8730 5910 13030
8.34 (27.4) 9.19 (30.2) 9.70 (31.8) 9.92 (32.5) 9.88 (32.4) 9.57 (31.4) 8.97 (29.4) 7.98 (26.2) 6.42 (21.1)
Bom : 6.45 m (21’ 2”) / Arm : 2.5 m (8’ 2”) / Kova : 1.44 m3 (1.88 yd3) SAE tepeleme / Pabuç : 600 mm (24”) üç tırnaklı Yükleme noktası
yüksekliği m(ft)
Yük yarıçapı
3.0 m (10 ft) 4.5 m (15 ft) 6.0 m (20 ft) 7.5 m (25 ft) 9.0 m (30 ft) Kapasite Erişim
m (ft ) Maksimum erişimde
7.5 m (25 ft) 6.0 m (20 ft) 4.5 m (15 ft) 3.0 m (10 ft) 1.5 m (5 ft) Yer çizgisi -1.5 m (-5 ft) -3.0 m (-10 ft) -4.5 m (-15 ft)
kg lb kg lb kg lb kg lb kg lb kg lb kg lb kg lb kg lb
*16360
*36070
*22580
*49780
*18050
*39790
*16360
*36070
*22580
*49780
*18050
*39790
*12260
*27030
*15720
*34660
*17850
*39350
*18370
*40500
*17850
*39350
*16360
*36070
*13340
*29410
*12260
*27030 14150 31200 13390 29520 13170 29030 13200 29100 13410 29560
*13340
*29410
*9420
*20770
*11070
*24410
*12430
*27400 12850 28330 12780 28180
*12250
*27010
*9420
*20770 9100 20060 8650 19070 8400 18520 8330 18360 8440 18610
*7410
*16340
*8070
*17790
*8930
*19690 9190 20260 9020 19890 8970 19780
6920 15260 6690 14750 6400 14110 6150 13560 5990 13210 5950 13120
7000 15430
4710 10380
*6730
*14840
*6840
*15080 6250 13780 5970 13160 5990 13210 6330 13960 7140 15740
*7890
*17390
5630 12410 4700 10360 4210 9280 4000 8820 3990 8800 4220 9300 4780 10540 5990 13210
8.53 (28.0) 9.31 (30.5) 9.76 (32.0) 9.93 (32.6) 9.84 (32.3) 9.48 (31.1) 8.82 (28.9) 7.75 (25.4)
Bom : 6.45 m (21’ 2”) / Arm : 3.2 m (10’ 6”) / Kova : 1.44 m3 (1.88 yd3) SAE tepeleme / Pabuç : 800 mm (32”) üç tırnaklı Yükleme noktası
yüksekliği m(ft)
Yük yarıçapı
1.5 m (5 ft) 3.0 m (10 ft) 4.5 m (15 ft) 6.0 m (20 ft) 7.5 m (25 ft) 9.0 m (30 ft) Kapasite Erişim m (ft ) Maksimum erişimde
7.5 m (25 ft) 6.0 m (20 ft) 4.5 m (15 ft) 3.0 m (10 ft) 1.5 m (5 ft) Yer çizgisi -1.5 m (-5 ft) -3.0 m (-10 ft) -4.5 m (-15 ft) -6.0 m (-20 ft)
kg lb kg lb kg lb kg lb kg lb kg lb kg lb kg lb kg lb kg lb
*11380
*25090
*15350
*33840
*11380
*25090
*15350
*33840
*10240
*22580
*14470
*31900
*19470
*42920
*21820
*48100
*10240
*22580
*14470
*31900 17990 39660 18520 40830
*13400
*29540
*16400
*36160
*17910
*39480
*18150
*40010
*17370
*38290
*15410
*33970
*11340
*25000 10430 22990 9410 20750 8920 19670 8780 19360 8850 19510 9110 20080 9660 21300
*8090
*17840
*9820
*21650
*11460
*25260 11620 25620 11410 25150 11410 25150
*11430
*25200 7260 16010 6670 14700 6140 13540 5780 12740 5610 12370 5610 12370 5780 12740
*5240
*11550
*6500
*14330
*7190
*15850
*8110
*17880 8340 18390 8090 17840 7950 17530 7960 17550
*5240
*11550 5160 11380 4910 10820 4600 10140 4310 9500 4080 8990 3960 8730 3970 8750
*5440
*11990 6340 13980 6170 13600 6030 13290
3440 7580 3280 7230 3120 6880 3000 6610
*5970
*13160 5690 12540 5120 11290 4850 10690 4800 10580 4980 10980 5460 12040 6450 14220
*7480
*16490 3650 8050 2990 6590 2610 5750 2410 5310 2360 5200 2440 5380 2710 5970 3280 7230 4520 9960
9.06 (29.7) 9.84 (32.3) 10.31 (33.8) 10.52 (34.5) 10.48 (34.4) 10.19 (33.4) 9.63 (31.6) 8.74 (28.7) 7.37 (24.2)
Bom : 6.45 m (21’ 2”) / Arm : 3.2 m (10’ 6”) / Kova : 1.44 m3 (1.88 yd3) SAE tepeleme / Pabuç : 600 mm (24”) üç tırnaklı Yükleme noktası
yüksekliği m(ft)
Yük yarıçapı
1.5 m (5 ft) 3.0 m (10 ft) 4.5 m (15 ft) 6.0 m (20 ft) 7.5 m (25 ft) 9.0 m (30 ft) Kapasite Erişim m (ft ) Maksimum erişimde
7.5 m (25 ft) 6.0 m (20 ft) 4.5 m (15 ft) 3.0 m (10 ft) 1.5 m (5 ft) Yer çizgisi -1.5 m (-5 ft) -3.0 m (-10 ft) -4.5 m (-15 ft)
kg lb kg lb kg lb kg lb kg lb kg lb kg lb kg lb kg lb
*12090
*26650
*16150
*35600
*12090
*26650
*16150
*35600
*10990
*24230
*15330
*33800
*20540
*45280
*20940
*46160
*10990
*24230
*15330
*33800
*20540
*45280
*20940
*46160
*14050
*30970
*16800
*37040
*18040
*39770
*18080
*39860
*17110
*37720
*14870
*32780
*14050
*30970 13530 29830 13080 28840 12980 28620 13090 28860 13430 29610
*8400
*18520
*10150
*22380
*11720
*25840
*12750
*28110 12670 27930
*12630
*27840
*10980
*24210
*8400
*18520 9210 20300 8680 19140 8330 18360 8190 18060 8220 18120 8450 18630
*5730
*12630
*6600
*14550
*7350
*16200
*8290
*18280
*9210
*20300 8980 19800 8870 19550 8910 19640
*5730
*12630
*6600
*14550 6760 14900 6430 14180 6130 13510 5920 13050 5820 12830 5850 12900
*5820
*12830 7030 15500 6860 15120 6740 14860
4880 10760 4710 10380 4550 10030 4440 9790
*5990
*13210
*6130
*13510 5660 12480 5420 11950 5420 11950 5670 12500 6270 13820 7510 16560
*7390
*16290 4920 10850 4180 9220 3770 8310 3580 7890 3560 7850 3720 8200 4140 9130 5000 11020 6990 15410
9.24 (30.3) 9.95 (32.6) 10.37 (34.0) 10.53 (34.5) 10.45 (34.3) 10.11 (33.2) 9.50 (31.2) 8.53 (28.0) 7.03 (23.1)
Bom : 6.45 m (21’ 2”) / Arm : 4.05 m (13’ 3”) / Kova : 1.44 m3 (1.88 yd3) SAE tepeleme / Pabuç : 800 mm (32”) üç tırnaklı 6,200 kg Yükleme noktası
yüksekliği m(ft)
Yük yarıçapı
1.5 m (5 ft) 3.0 m (10 ft) 4.5 m (15 ft) 6.0 m (20 ft) 7.5 m (25 ft) 9.0 m (30 ft) Kapasite Erişim m (ft ) Maksimum erişimde
7.5 m (25 ft) 6.0 m (20 ft) 4.5 m (15 ft) 3.0 m (10 ft) 1.5 m (5 ft) Yer çizgisi -1.5 m (-5 ft) -3.0 m (-10 ft) -4.5 m (-15 ft) -6.0 m (-20 ft)
kg lb kg lb kg lb kg lb kg lb kg lb kg lb kg lb kg lb kg lb
*9850
*21720
*13020
*28700
*16670
*36750
*9850
*21720
*13020
*28700
*16670
*36750
*18220
*40170
*10440
*23020
*10810
*23830
*13390
*29520
*16980
*37430
*21800
*48060
*20030
*44160
*18220
*40170
*10440
*23020
*10810
*23830
*13390
*29520
*16980
*37430 18000 39680 18700 41230
*11250
*24800
*14750
*32520
*17060
*37610
*18030
*39750
*17900
*39460
*16680
*36770
*13950
*30750 11040 24340 9840 21690 9090 20040 8760 19310 8710 19200 8850 19510 9210 20300
*8610
*18980
*10470
*23080 11730 25860 11420 25180 11310 24930 11390 25110
*10120
*22310 6930 15280 6320 13930 5870 12940 5600 12350 5510 12150 5580 12300 5850 12900
*6270
*13820
*7280
*16050
*8360
*18430 8130 17920 7920 17460 7840 17280 7920 17460
5060 11160 4720 10410 4390 9680 4110 9060 3930 8660 3860 8510 3930 8660
*4530
*9990
*5750
*12680 6410 14130 6200 13670 6020 13270 5900 13010 5890 12990
3660 8070 3530 7780 3340 7360 3150 6940 2980 6570 2880 6350 2870 6330
*5250
*11570 4910 10820 4470 9850 4250 9370 4200 9260 4330 9550 4670 10300 5350 11790 6710 14790
*6790
*14970 3010 6640 2510 5530 2210 4870 2050 4520 2000 4410 2050 4520 2240 4940 2630 5800 3410 7520 5340 11770
10.00 (32.8) 10.71 (35.1) 11.13 (36.5) 11.32 (37.1) 11.29 (37.0) 11.03 (36.2) 10.52 (34.5) 9.72 (31.9) 8.53 (28.0) 6.71 (22.0)
Bom : 6.45 m (21’ 2”) / Arm : 4.05 m (13’ 3”) / Kova : 1.44 m3 (1.88 yd3) SAE tepeleme / Pabuç : 600 mm (24”) üç tırnaklı Yükleme noktası
yüksekliği m(ft)
Yük yarıçapı
1.5 m (5 ft) 3.0 m (10 ft) 4.5 m (15 ft) 6.0 m (20 ft) 7.5 m (25 ft) 9.0 m (30 ft) Kapasite Erişim m (ft ) Maksimum erişimde
7.5 m (25 ft) 6.0 m (20 ft) 4.5 m (15 ft) 3.0 m (10 ft) 1.5 m (5 ft) Yer çizgisi -1.5 m (-5 ft) -3.0 m (-10 ft) -4.5 m (-15 ft) -6.0 m (-20 ft)
kg lb kg lb kg lb kg lb kg lb kg lb kg lb kg lb kg lb kg lb
*7400
*16310
*10420
*22970
*13660
*30120
*17430
*38430
*7400
*16310
*10420
*22970
*13660
*30120
*17430
*38430
*20040
*44180
*10150
*22380
*11200
*24690
*13990
*30840
*17770
*39180
*22910
*50510
*18860
*41580
*20040
*44180
*10150
*22380
*11200
*24690
*13990
*30840
*17770
*39180
*22910
*50510
*18860
*41580
*11950
*26350
*15290
*33710
*17340
*38230
*18090
*39880
*17760
*39150
*16310
*35960
*13180
*29060
*11950
*26350 13960 30780 13230 29170 12940 28530 12920 28480 13120 28920
*13180
*29060
*8970
*19780
*10790
*23790
*12170
*26830 12600 27780 12530 27620
*12000
*26460
*9410
*20750
*8970
*19780 8860 19530 8410 18540 8160 17990 8100 17860 8200 18080 8550 18850
*6440
*14200
*7490
*16510
*8550
*18850 8970 19780 8790 19380 8740 19270 8860 19530
*6440
*14200 6560 14460 6210 13690 5940 13100 5770 12720 5720 12610 5830 12850
*3030
*6680
*4770
*10520
*5980
*13180
*6650
*14660 6870 15150 6690 14750 6590 14530
*3030
*6680
*4770
*10520 4970 10960 4770 10520 4570 10080 4410 9720 4320 9520
*5280
*11640 5370 11840 4950 10910 4750 10470 4740 10450 4920 10850 5350 11790 6190 13650
*7060
*15560 4150 9150 3600 7940 3270 7210 3110 6860 3090 6810 3200 7050 3500 7720 4090 9020 5280 11640
10.16 (33.3) 10.81 (35.5) 11.19 (36.7) 11.33 (37.2) 11.26 (36.9) 10.95 (35.9) 10.39 (34.1) 9.53 (31.3) 8.25 (27.1)
Derece üzerinde ön Derece üzerinde-yan veya 360 derece Derece üzerinde ön Derece üzerinde-yan veya 360 derece
1. Kaldırma kapasiteleri SAE J1907, ISO 10567'ye dayanır.
2. Makine sert, dengeli bir zeminde iken Robex serisinin kaldırma kapasitesi devrilme yükünün % 75'ini veya tam hidrolik kapasitenin % 87'sini aşmaz.
3. Yük noktası, kovanın arka tarafında yer alan bir kancadır (standart donanım).
4. (*) hidrolik kapasite ile sınırlanan yükü belirtir.
