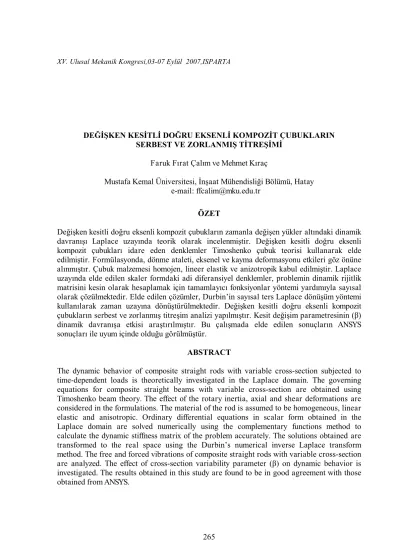

XV. Ulusal Mekanik Kongresi,03-07 Eylül 2007,ISPARTA

DEĞİŞKEN KESİTLİ DOĞRU EKSENLİ KOMPOZİT ÇUBUKLARIN SERBEST VE ZORLANMIŞ TİTREŞİMİ

Faruk Fırat Çalım ve Mehmet Kıraç

Mustafa Kemal Üniversitesi, İnşaat Mühendisliği Bölümü, Hatay e-mail: [email protected]

ÖZET

Değişken kesitli doğru eksenli kompozit çubukların zamanla değişen yükler altındaki dinamik davranışı Laplace uzayında teorik olarak incelenmiştir. Değişken kesitli doğru eksenli kompozit çubukları idare eden denklemler Timoshenko çubuk teorisi kullanarak elde edilmiştir. Formülasyonda, dönme ataleti, eksenel ve kayma deformasyonu etkileri göz önüne alınmıştır. Çubuk malzemesi homojen, lineer elastik ve anizotropik kabul edilmiştir. Laplace uzayında elde edilen skaler formdaki adi diferansiyel denklemler, problemin dinamik rijitlik matrisini kesin olarak hesaplamak için tamamlayıcı fonksiyonlar yöntemi yardımıyla sayısal olarak çözülmektedir. Elde edilen çözümler, Durbin’in sayısal ters Laplace dönüşüm yöntemi kullanılarak zaman uzayına dönüştürülmektedir. Değişken kesitli doğru eksenli kompozit çubukların serbest ve zorlanmış titreşim analizi yapılmıştır. Kesit değişim parametresinin (β) dinamik davranışa etkisi araştırılmıştır. Bu çalışmada elde edilen sonuçların ANSYS sonuçları ile uyum içinde olduğu görülmüştür.

ABSTRACT

The dynamic behavior of composite straight rods with variable cross-section subjected to time-dependent loads is theoretically investigated in the Laplace domain. The governing equations for composite straight beams with variable cross-section are obtained using Timoshenko beam theory. The effect of the rotary inertia, axial and shear deformations are considered in the formulations. The material of the rod is assumed to be homogeneous, linear elastic and anisotropic. Ordinary differential equations in scalar form obtained in the Laplace domain are solved numerically using the complementary functions method to calculate the dynamic stiffness matrix of the problem accurately. The solutions obtained are transformed to the real space using the Durbin’s numerical inverse Laplace transform method. The free and forced vibrations of composite straight rods with variable cross-section are analyzed. The effect of cross-section variability parameter (β) on dynamic behavior is investigated. The results obtained in this study are found to be in good agreement with those obtained from ANSYS.

1. GİRİŞ

Değişken kesitli çubuklar önemli bir mühendislik problemi olarak güncelliğini korumaktadır. Modern mühendislik yapılarında yüksek mukavemet, hafif malzeme gibi özelliklerden dolayı kompozit çubukların davranışı ile ilgili çalışmalar önem kazanmıştır. Kompozit malzemeler kiriş, plak ve kabuk gibi yapı sistemlerinde yaygın olarak kullanılmaktadır.

Cranch ve Adler [1], üniform olmayan kirişlerin doğal frekansları için kapalı çözüm sunmuşlardır. Chen ve Xie [2], değişken kesitli kirişlerin doğal frekanslarını hesaplamak için yeni bir sayısal yöntem önermişlerdir. Eisenberger ve Reich [3], değişken kesitli kiriş problemini analiz etmek amacı ile yaklaşık bir sonlu eleman yöntemi tanımlamışlardır. Sabit kesitli kirişleri deplasman fonksiyonu kullanarak rijitlik ve tutarlı kütle matrislerini türetmişlerdir. Jategaonkar ve Chehil [4] ve Lee ve ark. [5], değişken kesitli kirişlerin doğal frekanslarını araştırmışlardır. Eisenberger [6], değişken kesitli kirişlerin çözümü için yeni bir formülasyon sunmuşlardır. Nakahira ve ark. [7], Stodola-Newmark yöntemini kullanarak değişken kesitli kirişlerin titreşimini incelemişlerdir. Leung ve Zhou [8], farklı sınır şartlarına sahip üniform olmayan Timoshenko kirişini analiz etmek için bir dinamik rijitlik yöntemi belirtmişlerdir. Abrate [9], lineer azalan kesite sahip kirişlerin dinamik davranışı için kesin çözüm sunmuştur. Lineer azalan kesite sahip kirişlerin serbest titreşim analizi için genel bir prosedür geliştirmiştir. Tong ve ark. [10], değişken kesitli Timoshenko kirişinin serbest ve zorlanmış titreşim analizlerini araştırmışlardır. Rao ve Ganesan [11-12], değişken kesitli kompozit kirişlerin harmonik davranışını bir sonlu eleman modeli kullanarak araştırmıştır. Romano [13], çubuk boyunca kesiti lineer veya parabolik olarak değişen kirişler için kapalı formda çözümler sunmuştur. Qiushang ve ark. [14], değişken kesitli doğru eksenli çubukların titreşim davranışlarını idare eden denklemleri yazmışlardır. De Rosa ve Auciello [15], kesiti lineer olarak değişen kirişlerin dinamik davranışını incelemişlerdir. Ece ve ark. [16], değişken kesite sahip kirişlerin titreşimini araştırmışladır. Çalım [17], izotropik-anizotropik ve elastik-viskoelastik malzemeden yapılmış silindirik helisel çubukların zamanla değişen yükler altında dinamik davranışını araştırmıştır.

Değişken kesitli doğru eksenli izotropik kirişlerin serbest titreşimine ait birçok çalışma olmasına rağmen, değişken kesitli anizotropik kirişlerin serbest ve zorlanmış titreşimine ait çalışmalar yeterli değildir.

Bu çalışmada, değişken kesitli, doğru eksenli kompozit çubukların serbest ve zorlanmış titreşimleri Laplace uzayında incelenmiştir. Timoshenko çubuk teorisi kullanarak doğru eksenli çubukları idare eden denklemler elde edilmiştir. Formülasyonda, malzeme anizotropisi, dönme ataleti, eksenel ve kayma deformasyonu etkileri göz önüne alınmıştır. Kanonik formda Laplace uzayında elde edilen adi diferansiyel denklemlere tamamlayıcı fonksiyonlar yöntemi uygulanarak [17,18] problemin dinamik rijitlik matrisi hesaplanmıştır. Laplace uzayında elde edilen çözümlerden zaman uzayına geçmek için Durbin’in sayısal ters Laplace dönüşüm yöntemi kullanılmıştır [17-18].

2. FORMÜLASYON

Çubuk ekseni üzerinde herhangi bir x noktasında yer değiştirme Uo_{(x, t) ve bu noktadaki}

kesitin dönmesi Ωo_{(x, t) olarak gösterilsin. T(x, t) vektörü ile t anında x noktasındaki kesite}

etkiyen iç kuvvetlerin vektörel toplamı ve M(x, t) ile bunların ağırlık merkezi olan G noktasına indirgendikleri zaman elde edilen kuvvet çifti olarak gösterilsin. Çubuk ekseninin birim boyuna etkiyen yayılı dış kuvvet pex(x, t) ve moment mex(x, t) olsun.

Çubuk malzemesi lineer elastik ve anizotropiktir. Kompozit uzaysal çubuğu idare eden denklemler vektörel formda elde edilmektedir.

i Ω M B T A U _{= ′ + ′ + ×} ∂ ∂ o o x , FT DM Ω _{= ′ + ′} ∂ ∂ x o (1) ) ( ) (ex in o x p p T _{+ =} ∂ ∂ , o o (ex) (in) x i T m m M _{+ × + =} ∂ ∂ (2) pin kütlesel atalet kuvveti ve min kütlesel atalet momenti ifadeleri

2 o i 2 (in) i t U A ρ p ∂ ∂ − = , ₂ o i 2 i (in) i t Ω I ρ m ∂ ∂ − = (i = x, y, z) (3) olmak üzere, burada ρ, kütlesel yoğunluğu göstermektedir. Ix burulma ve Iy, Iz ise eğilme

atalet momentleridir. A, B, F ve D matrisleri çubuk kesitinin toplam esneklik sabitlerini göstermekte olup her bir tabaka malzemesinin esneklik sabitleri cinsinden elde edilmektedir (Şekil 1).

Şekil 1. Değişken kesitli kompozit çubuk

Kısaltılmış notasyonu kullanarak lineer elastik malzeme için genelleştirilmiş Hooke kanunu kapalı formda

j ij

i =C ε

σ (i, j=1, 2,...., 6) (4) olarak ifade edilir. Burada Cij rijitlik matrisidir. En genel halde lineer, elastik, anizotropik

malzeme için 36 eleman, 21 bağımsız sabit bulunmaktadır.

Hooke kanunu, esneklik matrisi cinsinden de ifade edilebilir. Esneklik matrisi Sij,

gerilme-şekil değiştirme bağıntısının tersi olarak tanımlanır. Şekil değiştirme ile gerilme arasındaki ilişki kapalı formda olarak verilmektedir. Esneklik matrisi, Cij rijitlik matrisinin tersidir.

j ij

i =S σ

ε , S_ij =C_ij−1 (5) Esneklik matrisi Sij ile rijitlik matrisi Cij birbirlerinin tersi olmasından dolayı, rijitlik

matrisinin bileşenleri esneklik matrisi bileşenleri cinsinden ifade edilmektedir [19].

S S S S C₁₁= 22 33− 223 , S S S S S C₁₂ = 13 23− 12 33, S S S S S C₁₃= 12 23− 13 22

S S S S C₂₂= 11 33− 132 , S S S S S C₂₃= 12 13− 11 23 , S S S S C₃₃ = 11 22− 122 (6) 44 44 _S1 C = , 55 55 _S1 C = , 66 66 _S1 C = Burada 23 13 12 2 12 33 2 13 22 2 23 11 33 22 11S S S S S S S S 2S S S S S= − − − + (7) bağıntısı ile verilmektedir.

Ortotropik malzemenin asal malzeme eksenleri ile çubuk eksenleri genelde çakışmazlar (Şekil 2). Keyfi olarak seçilmiş fiber doğrultusu ile çubuk ekseni arasındaki açı θ ile gösterilmektedir. 1, 2, 3 koordinatlarında ve 3 ekseni etrafında döndürülmüş gerilme-şekil değiştirme ve şekil değiştirme-gerilme bağıntıları

j ij i =C′ ε

σ , ε_i =S′_ijσ_j (i, j=1,2,...6) (8) şeklinde yazılabilir. Burada C′_ij ve S′_ij sırasıyla dönüştürülmüş rijitlik ve esneklik matrisleri olup aşağıdaki verilen bağıntılar yardımı ile hesaplanmaktadır [19].

[ ] [ ] [ ][ ][ ][ ]

_{C′ = T}−1 _{C R T R} −1 _,

_{[ ] [ ][ ] [ ] [ ][ ]}

_{S′ = R T}−1_R −1 _{S T (9)}

Burada m=Cos θ ve n=Sin θ olmak üzere dönüşüm matrisleri

[ ]

⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎦ ⎤ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎣ ⎡ − − − − = 2 2 2 2 2 2 n m 0 0 0 mn mn 0 m n 0 0 0 0 n m 0 0 0 0 0 0 1 0 0 mn 2 0 0 0 m n mn 2 0 0 0 n m T ,

[ ]

⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎦ ⎤ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎣ ⎡ = 2 0 2 0 0 2 0 0 0 1 0 0 0 0 1 0 0 0 0 0 1 R (10) şeklindedir.

Şekil 2. Ortotropik tabaka için malzeme simetri düzlemi 3, 3′, z 2′ 2, y 1′ 1, x θ θ G simetrik

Dönüştürülmüş ve indirgenmiş gerilme-şekil değiştirme bağıntısı aşağıdaki gibi ifade edilmektedir. j ij i =Q′ ε σ ~ ~ ~ _{(i, j=1, 2, 3) (11)}

Ortotropik tabakalı çubuk için dönüştürülmüş ve indirgenmiş rijitlik matrisinin sıfırdan farklı elemanları aşağıda verilmektedir.

(

_{12 12 13 31}

)

₁₁

(

_{12 26 13 36}

)

₆₁ 11 11 C C S C S C S C S Q~′ = ′ + ′ ′ + ′ ′ α′ + ′ ′ + ′ ′ α′

(

_{12 21 13 31}

)

₁₆

(

_{12 26 13 36}

)

₆₆ 16 12 C C S C S C S C S Q~′ = ′ + ′ ′ + ′ ′ α′ + ′ ′ + ′ ′ α′ (12)

(

_{62 21 63 31}

)

₁₆

(

_{62 26 63 36}

)

₆₆ 66 22 C C S C S C S C S Q~′ = ′ + ′ ′ + ′ ′ α′ + ′ ′ + ′ ′ α′ 55 33 C Q~′ = ′ Burada 2 16 66 11 66 11 S S S S ′ − ′ ′ ′ = α′ , ₂ 16 66 11 16 61 16 S S S S ′ − ′ ′ ′ − = α′ = α′ , ₂ 16 66 11 11 66 S S S S ′ − ′ ′ ′ = α′ (13)

3. KOMPOZİT ÇUBUKLAR İÇİN BÜNYE DENKLEMLERİ

Kuvvet ve momentler, rölatif birim uzama ve dönme cinsinden ifade edilirler. o j ij o j ij i A B T = ~γ + ω~ , M_i =F_ij~γ_jo+D_ijω~o_j (i, j=1,2,3) (14) Burada

∫

= A ij ij Q dA A ~ =ε

∫

A k im mjk ij Q x dA B ~

∫

ε = A mj k ikm ij x Q dA F ~ =ε ε

∫

A km p h mjp ihk ij x x Q dA D ~ (15)

olmak üzere A, B, F, D matrisleri (3×3) boyutunda olup kesit geometrisi ve malzeme özelliklerine bağlıdır [20]. (14) eşitliklerinin tersini alarak bünye denklemleri

j ij j ij o i =A′ T +B′ M γ~ , ω~o_i =F_ij′ T_j+D′_ijM_j (i, j=1, 2, 3) (16) yazılabilir. Burada * 1 * * * _{B D F} A A_{′= −} − _{, B′=B}*_D*−1_{, F′=−D}*−1_F*_{,D′ D=} *−1 1 * _{= A}− A , B* ₌₋A−1B _{, F}* _{= AF} −1 _{, D}*_=D−FA−1_{B (17)}

A, B, F ve D matrisleri çubuk kesitinin toplam esneklik sabitlerini göstermekte olup her bir tabaka malzemesinin esneklik sabitleri cinsinden elde edilmektedir [20]. y ve z eksenleri asal eksenler olup, kesit bu eksenlere göre geometri ve malzeme bakımından simetrik olduğu düşünülürse B= F=0olur. Böylece A ve D matrislerinin sıfırdan farklı elemanları, indirgenmiş rijitlik matrisi cinsinden

( ) ( )k N 1 k k 11 11 Q A A

∑

= ′ = ~ , ( ) ( )k N 1 k k 12 12 Q A A

∑

= ′ = ~ , ( ) ( )k N 1 k k 22 22 Q A A

∑

= ′ = ~ ( ) ( )k N 1 k k 33 33 Q A A

∑

= ′ = ~ , ( ) ( ) ( ) ( )₂k N 1 k k 22 k 3 N 1 k k 33 11 Q I Q I D

∑

∑

= = ′ + ′ = ~ ~ , (18) ( ) ( )k 2 N 1 k k 21 12 Q I D

∑

= ′ − = ~ , ( ) ( )₂k N 1 k k 11 22 Q I D

∑

= ′ = ~ , ( ) ( )₃k N 1 k k 11 33 Q I D

∑

= ′ = ~

ifade edilirler. Dönüştürülmüş A′ ve D′ matrisleri (17) eşitlikleri yardımı ile aşağıdaki gibi hesaplanmaktadır. 2 12 22 11 22 11 A A A A A − = ′ , ₂ 12 22 11 12 12 A A A A A − − = ′ , ₂ 12 22 11 11 22 A A A A A − = ′ , 33 33 _A1 A′ = 2 12 22 11 22 11 D D D D D − = ′ , ₂ 12 22 11 12 12 D D D D D − − = ′ , ₂ 12 22 11 11 22 D D D D D − = ′ , 33 33 _D1 D′ = (19)

4. SERBEST ve ZORLANMIŞ TİTREŞİM İÇİN HAREKET DENKLEMLERİ Zorlanmış titreşim durumu için, Y(x, t) kolon matrisi

{

_{o o o o o o o o o o o o}

}

T M , M , M , T , T , T , Ω , Ω , Ω , U , U , U t) , (x = _{x y z x y z x y z x y z} Y (20)

olarak tanımlanmaktadır. (20) ifadesinin zamana göre Laplace dönüşümü, t>0 için

[

(x,t)

]

(x,s) LY =Y ise

∫

∞ − = 0 t_dt t) , ( ) , (_{x s Y x e} s Y (21)

olup, burada Laplace dönüşüm parametresi s kompleks bir sayıdır. Bu tariflerin yardımıyla (1) ve (2) eşitlikleri birinci mertebeden 12 adet adi diferansiyel denklem haline dönüştürülmektedir.

Serbest titreşim analizi için, p(ex) 0

i = ve m 0 (ex)

i = (i= x, y, z) alınmaktadır. Harmonik titreşim

kabulü ile Uo, Ωo_{, T}o _{ve M}o _{vektörleri aşağıda verilmektedir.} t

* o_{(x,t) U (x)e}iω

U = , _Ωo_(x,t)=Ω*_(x)eiωt_{, T}o_(x,t)=T*_(x)eiωt_{, M}o_(x,t)=M*_(x)eiωt ₍₂₂₎ (22) ifadesi (1) ile (2) denkleminde yerine konulduğunda, birinci mertebeden 12 adet adi diferansiyel denklem takımı elde edilir. Eğer, deplasmanlar ve bunlara karşılık gelen kuvvetler, )_Y*(x _{kolon matrisinin bileşenleri olarak düşünülürse, bu on 12 adet denklem}

matris formunda aşağıdaki şekilde yazılabilir. ) ( ω) , ( ) ( _x * _x dx x d Y F Y* = (23)

Sistem dinamik rijitlik matrisinin determinantını sıfır yapan ω değerleri problemin doğal

frekanslarını vermektedir.

Kesitin kayma merkezi ile ağırlık merkezinin üst üste düştüğü kabul edilmektedir. Seçilen kesitin geometri ve malzeme bakımından simetrik olduğu düşünülürse, dik koordinat

takımında N adet kompozit tabakadan oluşan değişken kesitli doğru eksenli çubukların dinamik davranışını idare eden 12 adet adi diferansiyel denklem takımı Laplace uzayında kanonik formda aşağıdaki gibi elde edilmektedir.

x x _{A T} x d U d 11′ = (24a) y y z y _{A T} x d U d 22′ + Ω = α (24b) z z y z _{A T} x d U d 33′ + Ω − = α (24c) x x _{D M} x d d 11′ = Ω (24d) y y _{D M} x d d 22 ′ = Ω (24e) z z _{D M} x d d 33′ = Ω (24f) 7 2 _A~_{U V} s x d T d x x _{= + (24g)} 8 2 _A~_{U V} s x d T d y y _{= +} (24h) 9 2 _A~_{U V} s x d T d z z _{= + (24i)} 10 2 ~_{I V} s x d M d x x x _{= Ω + (24j)} 11 2 ~_{I T V} s x d M d z y y y _{= Ω + +} (24k) 12 2_I~ _{T V} s x d M d y z z z _{= Ω − + (24l)} ) , ( sx

V kolon matrisinin elemanları (25) denkleminde verilmiştir. Laplace dönüşümünden gelen başlangıç şartları, V( sx, )yük vektörüne dahil edilmektedir.

0 (x,s) V_i = (i=1, 2,..., 6)

( )

⎥ ⎥ ⎦ ⎤ ⎢ ⎢ ⎣ ⎡ ∂ ∂ + − − = + t ~ U (x,0) 0) (x, sU A ρ p (x,s) V (ex) _j j j j 6 o o _{(j=1, 2, 3)} (25)

( )

⎥ ⎥ ⎦ ⎤ ⎢ ⎢ ⎣ ⎡ ∂ ∂ + − − = + t ~ Ω (x,0) 0) (x, sΩ I ρ m (x,s) V (ex) _{j j} j j j 9 o o ( ) ( )

∑

= ρ = N 1 k k k _A A~ , ( )

( )

( )

∑ ∫

= ρ = N 1 k _A 2 3 k 2 k dA x I ~ _, ( )

_{( )}

( )

∑ ∫

= ρ = N 1 k _A 2 2 k 3 k dA x I ~ (26) 5. SAYISAL UYGULAMA

İki ucu sabit mesnetli, değişken kesitli, tek eksenli kompozit çubuk problemi göz önüne alınmıştır (0o). Çubuk uzunluğu L=0.381m olup bo=ho=0.0254 m’dir. Malzeme sabitleri;

elastisite modülleri E11 = 144.8×109 N/m2, E22 = E33 = 9.65×109 N/m2, kayma modülleri

G12 = G13 = 4.14×109 N/m2, G23 = 3.45×109 N/m2 ve Poisson oranları ν12 = ν13 = 0.3, ν23 =

0.399 ve ρ = 1389.23 kg/m3 olarak seçilmiştir. Kesit genişliği sabit, kesit yüksekliği değişmektedir. bo ve ho eleman başlangıcındaki kesit genişliği ve kesit yüksekliği olmak

ve atalet momenti, I(x), çubuk elemanı boyunca kesit yüksekliğine bağlı olarak

değişmektedir. Çubuk boyunca kesit yüksekliğinin değişim fonksiyonu aşağıdaki ifade yardımı ile hesaplanmaktadır.

( )

[

x L

]

h x h( )= _o 1−β (27)

Burada, ho başlangıçtaki kesit yüksekliği, β kesit değişim parametresi, x çubuk üzerindeki

herhangi bir nokta ve L ise çubuk uzunluğunu göstermektedir.

Farklı kesit değişim parametreleri için düzlemine dik temel frekanslar Tablo 1’de gösterilmiştir.

Tablo 1. Düzlemine dik temel frekanslar (Hertz)

β=0 β=0.25 β=0.5 β=0.75

Bu Çalışma 753.22 665.36 560.88 427.28

SS

ANSYS 753.22 665.36 560.88 427.27

Tablo 1 incelendiğinde, önerilen bu yöntem ile elde edilen temel frekanslar ile ANSYS sonuçlarının uyum içinde olduğu görülmektedir. Problem, önerilen yöntemle sadece iki elemanla modellenirken, ANSYS programı ile çözüm yapılırken yüz elemanla modellenmiştir. Kesit değişim parametresi β artarken, temel frekans değerleri azaldığı gözlenmektedir.

Çubuk elemanının orta noktasına z-doğrultusunda Po= 1N şiddetinde adım tipi dinamik

tekil yük uygulanmıştır. Farklı β oranları için çubuğun orta noktasındaki deplasman (Uz)

ve eğilme momentinin (My) zamanla değişimleri gösterilmektedir (Şekil 3-4).

Hesaplamalarda zaman artımı dt=2*10-5 sn seçilmiştir.

0.0000000 0.0000005 0.0000010 0.0000015 0.0000020 0.0000025 0.0000030 0 0.001 0.002 0.003 0.004 0.005 0.006 0.007 0.008 0.009 0.01 zaman (sn) Uz d epl as m an ı (m ) β=0 β=0.25 β=0.50 β=0.75 Bu çalışma ANSYS

0.00 0.02 0.04 0.06 0.08 0.10 0.12 0.14 0.16 0.18 0.20 0 0.001 0.002 0.003 0.004 0.005 0.006 0.007 0.008 0.009 0.01 zaman (sn) My mo me nt i ( N m )

beta=0 beta=0.25 beta=0.50 beta=0.75

Şekil 4. Kirişin orta noktasındaki momentin zamanla değişimi

Farklı kesit değişim parametreleri için (β), kirişin orta noktasındaki deplasmanın zamanla değişimleri ANSYS sonuçları ile karşılaştırılmış ve elde edilen tüm sonuçların uyum içinde olduğu görülmüştür (Şekil 3). Ayrıca kesit alanı azaldıkça, hem titreşim periyotları hem de genlikleri artmaktadır.

Ayrıca, farklı kesit değişim parametreleri için kirişin orta noktasındaki eğilme momentinin zamanla değişimi gösterilmiştir (Şekil 4). Kesit alanı azalırken, titreşim periyodu artmakta, genlikleri ise yaklaşık olarak aynı kalmaktadır.

6. TARTIŞMA ve SONUÇLAR

Kompozit malzemeden yapılmış değişken kesitli doğru eksenli çubukların dinamik davranışı teorik olarak araştırılmıştır. Kanonik formda Laplace uzayında elde edilen adi diferansiyel denklemlere tamamlayıcı fonksiyonlar yöntemi uygulanarak problemin dinamik rijitlik matrisi hesaplanmıştır. Formülasyonda, dönme ataleti, eksenel ve kayma deformasyonu etkileri de göz önüne alınmıştır.

İki ucu sabit mesnetli, kesit lineer olarak azalan kompozit kiriş problemi göz önüne alınmıştır. Kesit değişim parametresinin (β) dinamik davranışa etkisi incelenmiştir. Kesit boyutları azaldıkça temel frekans değerleri azalmaktadır. Ayrıca kesit boyutları azaldıkça, deplasman için kirişin hem titreşim periyodu hem de genlikleri artmaktadır. Eğilme momentinde ise sadece titreşim periyodları artmakta, genlikleri ise değişmemektedir. KAYNAKLAR
