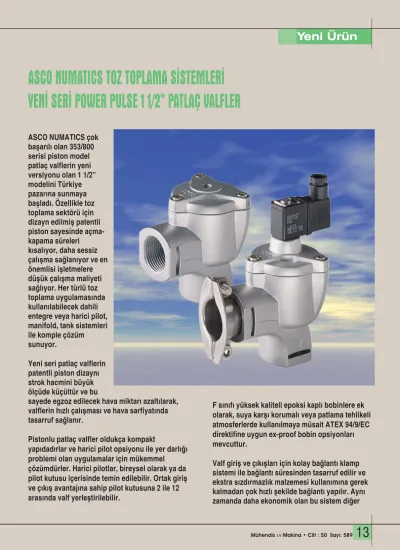

ASCO NUMATICS çok başarılı olan 353/800 serisi piston model patlaç valflerin yeni versiyonu olan 1 1/2” modelini Türkiye pazarına sunmaya başladı. Özellikle toz toplama sektörü için dizayn edilmiş patentli piston sayesinde açma-kapama süreleri
kısalıyor, daha sessiz çalışma sağlanıyor ve en önemlisi işletmelere düşük çalışma maliyeti sağlıyor. Her türlü toz toplama uygulamasında kullanılabilecek dahili entegre veya harici pilot, manifold, tank sistemleri ile komple çözüm
sunuyor.
Yeni seri patlaç valflerin patentli piston dizaynı strok hacmini büyük ölçüde küçültür ve bu
sayede egzoz edilecek hava miktarı azaltılarak, valflerin hızlı çalışması ve hava sarfiyatında tasarruf sağlanır.
Pistonlu patlaç valfler oldukça kompakt
yapıdadırlar ve harici pilot opsiyonu ile yer darlığı problemi olan uygulamalar için mükemmel
çözümdürler. Harici pilotlar, bireysel olarak ya da pilot kutusu içerisinde temin edilebilir. Ortak giriş ve çıkış avantajına sahip pilot kutusuna 2 ile 12 arasında valf yerleştirilebilir.
F sınıfı yüksek kaliteli epoksi kaplı bobinlere ek olarak, suya karşı korumalı veya patlama tehlikeli atmosferlerde kullanılmaya müsait ATEX 94/9/EC direktifine uygun ex-proof bobin opsiyonları mevcuttur.
Valf giriş ve çıkışları için kolay bağlantı klamp sistemi ile bağlantı süresinden tasarruf edilir ve ekstra sızdırmazlık malzemesi kullanımına gerek kalmadan çok hızlı şekilde bağlantı yapılır. Aynı zamanda daha ekonomik olan bu sistem diğer
Pnömatik tork anahtarları hava basıncından tahrik alarak 10.000 Nm’ye kadar hassas vidalama yapabilen özel ekipmanlardır. Bu makineler +/ - % 5 hassasiyet ile vidalama işlemi yapabilecek şekilde tasarlanmışlardır. Pnömatik tork anahtarı darbeli sıkma-sökme tabancalarından farklıdır. Bu tabancalar adlarıyla ifade edildiği üzere sıkma sökme ekipmanlarıdır. Tork
hassasiyetleri yoktur.
Ürün ile birlikte sevk edilen özel şartlandırıcı üzerinden gelen basınçlı hava rotor lamellerine çarparak dönme kuvveti üretir. Bu kuvvet, planet dişli
sistemine sahip 3 kademeli şanzımana aktarılır. Şanzıman tipine göre kuvvet aktarım katsayıları değişir. TL900
modelindeki üç
kademeli şanzıman ile 10.000 Nm gibi yüksek tork değerlerine ulaşılır.
Alman firması JUWEL Schraubtechnik GmbH tarafından üretilen pnömatik tork anahtarlarına, hava ile tahrik olan rotorun her iki yöne dönerek çalışması hem sıkma hem de sökme özelliğini kazandır. Pnömatik tork anahtarları sıkma yönüne karşı duracak sağlam bir destek ayağı ile çalışır. Elde edilen bu yüksek tork kuvveti Juwel teknolojisi ile basınçlı hava +/- % 5 hassasiyetinde ayarlanabilir tork kuvvetine dönüşür. Hassas tork değerleri şartlandırıcı üzerindeki hava
basınç ayarı sayesinde sağlanır. Yüksek hava basıncı, yüksek tork anlamına gelir. Tork değerleri 1- 6 bar 4 kademe ve iki vites kombinasyonuyla belirlenir.
10.000 Nm Max
Pnömatik tork anahtarlarının hava tüketimi dakikada 580 litredir. Havanın debisi ve basınç değerinin istikrarlı olması hassasiyeti olumlu yönde etkiler. Debininin düşüklüğü veya basınçtaki oynamalar tork değerinin istenilen değerin altına düşmesine yol açar. Pnömatik tork anahtarı kullanacak işletmelerin hava tanklarının en az 2.000 (ikibin litre) büyüklüğünde olması gerekir. Havalı tork anahtarlarında dikkat edilmesi gereken en önemli unsur budur.
Pnömatik tork anahtarları düz ve kırık olmak üzere iki farklı modelde üretilir. Dar alanlarda vidalama işlemi yapılacak ise TLW koduyla tanımlanan kırık modeli tercih edilmelidir.
TL Serisi Düz Model Tork Anahtarı Teknik Özellikleri
TLW Serisi Düz Model Tork Anahtarı Teknik Özellikleri
Model Tanımı TL 80 TL 100 TL 240 TL 350 TL 500 TL 600 TL 900
Tork Gücü Min- Max Nm 40 -880 40 - 1200 70 - 2500 70 - 4000 100 - 5000 400 - 6000 450 - 10000 Lokma giriş ölçüsü " (A) 3/4" / 1" 1" 1" 1 1/2" 1 1/2" 1 1/2" 1 1/2" Şanzıman çapı mm (D) 88 88 88 88 88 130 130 Boyu mm (B) 360 360 410 410 460 420 460 Net ağırlık ( destek ayaksız) 6 7 7 8 9 12 16 Boşta dönüş hızı 19 19 7,5 7,5 2 2,8 1,8
Model Tanımı TL 80 TL 100 TL 240 TL 350 TL 500 TL 600 TL 900
Tork Gücü Min- Max Nm 40 -880 40 - 1200 70 - 2500 70 - 4000 100 - 5000 400 - 6000 450 - 10000 Lokma giriş ölçüsü " (A) 3/4" / 1" 1" 1" 1 1/2" 1 1/2" 1 1/2" 1 1/2" Şanzıman çapı mm (D) 88 88 88 88 88 130 130 Boyu mm (B) 360 360 410 410 460 420 460 Net ağırlık ( destek ayaksız) 6 7 7 8 9 12 16 Boşta dönüş hızı 19 19 7,5 7,5 2 2,8 1,8
Teknik Bilgi: Ahmet KADIOĞLU
Küçük hacimde yüksek torklarda vidalama işlemleri için kullanılan hidrolik tork anahtarları; hidrolik tork kafası, hidrolik tork ünitesi ve hortum olmak üzere 3 parçadan oluşur. Hidrolik tork seti hem sıkma hem de sökme işlemlerinde kullanılır.
Hidrolik tork anahtarının içinde bir adet silindir bulunur. Bu silindir hidrolik üniteden gelen yağ basıncı ile hareket ederek tork kafası içinde bulunan dişli çarkı 18 veya 22 derece kadar çevirir. Silindir kursunu tamamladığında geri döner ve aynı işlemi tekrar başlatır. Böylece birkaç turda lokmanın bağlı bulunduğu dörtgen soket 360 derecelik turunu
tamamlamış olur.
Hidrolik tork anahtarları en az
700 max 800 bar hidrolik basınç ile çalışır. Tork değeri tork anahtarının modeline göre basınç değerlerinin
değiştirilmesiyle elde edilir. Maximum basınç maximum tork demektir.
%±2,5 hassasiyte vidalama işlemi yapabilen hidrolik tork anahtarları üç farklı model olarak piyasada bulunur.
Kare başlığa direk lokma takılarak uygulanır. En güçlü torklama bu cihazlarla yapılır. Maksimum tork bazı üreticilerde 180.000 (yüzseksenbin Nm) ye kadar ulaşır.
Bu modelde ağır lokma kullanılmaz. Cihaz somuna
geçirilmek suretiyle
sıkma/sökme işlemi yapılır. Özellikle çok dar bölgeler için idealdir. Fakat her bir cıvata için ayrı halka, hatta büyüklükleri çok farklı cıvatalar için ilave kaset almak gerekir.
ise hem kare soketli hem de kasetli tiplerin birleşiminden meydana gelir. Juwel Berger firmasının geliştirmiş olduğu bu modelde anahtara ister lokma soketi takarak allen tip gibi; ister kaset adaptörü takarak kasetli anahtar gibi kullanılabilir.
Nasıl Çalışır:
Allen tip hidrolik tork anahtarı :
Kasetli tip hidrolik tork anahtarı :
Combo tip hidrolik tork anahtarı
İletişim: Surkon Makine
Tel: (0312) 386 14 64 www.surkon.com
Yeni Ürün
Bu valfler buhar , superheated su , sıcak ve soğuk likit inert gaz ve vakum prosesleri için; Özellikle lastik, demir ve çelik, şeker, boyler, endüstriyel temizleme ve kuru temizleme sektörlerinde kullanılmaktadır.
Genel Özellikleri; • 2/2 NK , 2/2 NA , 3/2 U
• DN 15-20-25-32-40-50 ( Flanşlı veya Dişli) • 40 bar çalışma basıncı
• -10º C den +250º C çalışma sıcaklığı • -25º C den +180º C ortam sıcaklığı • 5000 cST viskozite
• IP 67 pilot aktüatör
• Yüksek performanslı bakım gerektirmeyen ara keçe sistemi
• PTFE sıvanmış paslanmaz çelik disk GETİRDİĞİ AVANTAJLAR;
• Sağlamlık ve Performans;
* Uzun ömür > 2.000.000 açma kapama * Termal şoklara karşı geliştirilmiş özel
dizayn
* Kirli buharda sorunsuz çalışabilme * Koç darbesine ve geri basınç (40 bar )'a
karşı korumalı, fail safe fonksiyonlu • Kolay Bakım ve İşletme;
* Kompakt dizayn
* Her pozisyonda montaj ; Water proof aktuatör, Anti korozif materyal ve UV rezistanslı keçeler
* ANSI&DIN bağlantı
* Pilot basıncı; 1 bar 10 bar * Pozisyon indikatörü
* Kolay ve hızlı bakım ( kolay sökülüp takılabilen basit yapı)
• Tasarruf;
* Düşük aktüatör hacmi * Termal izolasyon * Düşük pilot basıncı
* Önleyici (kestirimci) bakımsız uzun ömür
Akışkan Otomasyon http://www.asconumatics.eu
YENİ 298/398 PROSES VALF SERİSİ
YENİ 298/398 PROSES VALF SERİSİ
Tel : (216) 561 22 33
