Hayatınızı mutlu hale getirmek için tasarlanmış

(1)

Hayatınızı mutlu hale getirmek için tasarlanmış

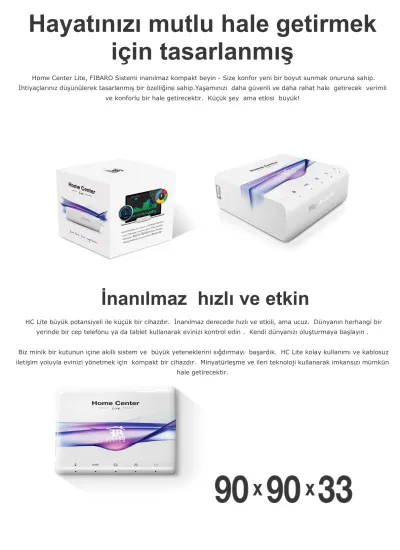

Home Center Lite, FIBARO Sistemi inanılmaz kompakt beyin - Size konfor yeni bir boyut sunmak onuruna sahip.

İhtiyaçlarınız düşünülerek tasarlanmış bir özelliğine sahip.Yaşamınızı daha güvenli ve daha rahat hale getirecek verimli ve konforlu bir hale getirecektir. Küçük şey ama etkisi büyük!

İnanılmaz hızlı ve etkin

HC Lite büyük potansiyeli ile küçük bir cihazdır. İnanılmaz derecede hızlı ve etkili, ama ucuz. Dünyanın herhangi bir yerinde bir cep telefonu ya da tablet kullanarak evinizi kontrol edin . Kendi dünyanızı oluşturmaya başlayın .

Biz minik bir kutunun içine akıllı sistem ve büyük yeteneklerini sığdırmayı başardık. HC Lite kolay kullanımı ve kablosuz iletişim yoluyla evinizi yönetmek için kompakt bir cihazdır. Minyatürleşme ve ileri teknoloji kullanarak imkansızı mümkün

hale getirecektir.

(2)

FIBARO Dünyasına Hoşgeldiniz

Bizim için ailenizin güvenliği ve konforu öncelikli olduğu için sizleri dünyamızda ağırlamaktan büyük bir mutluluk duyarız..

Biz sizin ihtiyaçlarınıza uygun sistemi oluşturmak ve size kendi gerçekliğini oluşturmak ve sunmak için çalıştık. Bu kez biz yenilik listemize minyatür, minimalizm ve yeni Home Center Lite çağdaş tasarım ekledik. Sizin ihtiyaçlarınıza ve

alışkanlıklarınıza göre, kendi akıllı ev oluşturun.

(3)

Komut sonrası kurmak

Eviniz için yeni bir komut sonrası düzeni ve işlevselliği kararlarınıza ve senaryolarınıza bağlı FIBARO uygulaması olacaktır.

Her zaman dokunarak yeni tablolar, simgeler oluşturup isimlerini değiştirebilirsiniz. Kullanıcı dostu ve FIBARO app akıllı sistem sizin için işlemi daha kolay ve anlaşılır hale getirecektir.

Z-Wave protokolü üzerinde kablosuz iletişim sayesinde Fibaro Sistemi ile ev yapısına müdahile etmeden ve herhangi bir değişiklik yapmanıza ihtiyaç bırakmaz . Hatta tamamen dekore edilmiş herhangi bir binaya bu sistemi kurabilirsiniz.

Home Center Lite güçlü, inanılmaz bir enerji verimli Cortex A8 işlemciye sahiptir. HCL sistemi sayesinde evinizde 230 cihazı yönetebilirsiniz.

Cortex A8

Frekans: 720MHz

Gemide Z-Wave

Ev multimedya üzerinde daha fazla kontrol

Yeni Home Center Lite kontrolör Fibaro Sistemi ile ev multimedya entegrasyonu sağlar. FIBARO uygulaması ile TV'nizi, ev sineması, Hi-Fi ve diğerleri yönetebilirsiniz. FIBARO kullanarak cihazlarınızı sisteme tanıtarak tüm fonksiyonlarınızı

akıllı telefon veya tabletten uzaktan kontrol edebilirisiniz.

(4)

Güç yönetimi

En çok enerji tüketen cihazların sistem üzerinden tespit ederek mevcut enerji tüketimi ve güç tüketimi izleyebilirsiniz FIBARO Sistemini kullanarak güç ve enerji yönetiminizi istatistik haline getirip yaklaşan faturalarınızın tutarını tahmin

edebilirsiniz.

Çeşitli tehditleri keşfeder

Biz ailenizin güvenliği çok önemsiyoruz. Biz bu sistemle anlık tehditleri keşfetmeyi ve bunları rapor etmeyi önemsiyoruz . FIBARO Sistem yangın, su basmasını ve hırsızlık tehditlerini sizi bildirerek sizin tehditler esnasında gerçekleşmesini istediğiniz senaryoları devreye alarak gazı keser elektrikli camlarınızı açarak evinizi havalandırır , su vanasını kapatır. Bir

Hırsızlık girişimi keşfetti an alarmınızı çalıştırır ve doğrudan mobil cihazınıza güvenlik kameralarının canlı izlemenize imkan verir.

Yangın Alarmı Sel Alarmı

Hırsız Alarm

Gaz Alarm

(5)

Sihirli Bahçe

Evinizin önünde çimlerinizin bakımlı olması son derece dikkat gerektirir. Gerektiğinde Akıllı FIBARO Sistemi havaya bağlı olarak doğru miktarda su kullanarak bahçe sulama yapar. FIBARO bitkilerinizi sıcak bir günde susuz bırakmaz veya yağmurlu bir günde de fazladan sulamanıza engel olur . Topraktaki nem oranına göre sulama imkanı da sunmaktadır.

Hava şartlarına bağlı olarak doğru miktarda su sarfiyatı

Yağmurlu havalarda gereksiz yere su sarfiyatına son

Haftanın her günü için ayrı programlama

(6)

Sıcak ya da soğuk.

İstediğiniz şekilde.

Özellikle soğuk bir kış gününde, sıcak, rahat eve geri almak gibi bir şey yok. Eğer hala ofiste otururken FIBARO yu kullanarak evinizi ısıtmaya başlayın ve sevdiğiniz sıcaklığı ayarlayın. Haftanın her günü doğru sıcaklıkta ısıtılmış olacaktır. İklim paneli programı aracılığıyla ayarlayabileceksiniz.

Gece iyi uyku veya rahat uyanmak istediğiniz sıcaklığı seçin. İklim Paneli size daha önce yaşamadığınız rahatlık verecektir.

(7)

Neredesin?

Sizin ve aile üyelerinin bulunduğu konumu Gprs üzerinden takip ederek vereceğiniz senaryoları gerçekleştirmeye başlar . Evden ayrıldığınızda, sisteme yüklü olan senaryolarınızı aktif hale getirir ve cihazları kapatır , alarm sisteminizi

çalıştırır,kombinizin veya ısı kaynağınızın boşuna çalışmasını engeller

Evinize tekrar yaklaştığınızda daha önceden yüklemiş olduğunuz senaryoları kademe kademe devreye alma başlar .Kombinizi veya ısı kaynağınızı çalıştırır,alarm sisteminizi devre dışı bırakır ve ihtiyaç duyabileceğiniz cihazlarınızı

çalıştırmaya başlar . Enerji tasarrufu, güvenlik ve konfor - FIBARO.

Everest Dağının tepesinden

Ofisinizi ve evinizi kontrol edebilirsiniz.

Ofisinizden veya evinizden acele ile çıkarken lambaları kapatmayı mı ,alarmı kurmayı unuttunuz. Telaşa gerek yok.

Telefonunuzu açın FIBARO uygulamasını başlatın ve kontrol edin. Dünyanın herhangi bir yerinden uzaktan erişimi kullanarak ofisinize veya evinize bağlanarak cihazları yönetebilir, güvenlik sisteminizi veya lambalarınız vb. birçok

elektronik eşyanızı açıp kapatabilirsiniz .

(8)

Tam tarih

parmaklarınızın ucunda.

FIBARO Sistemi ile çocuklar TV, bilgisayar önünde veya bir video oyun konsolu ile ne kadar zaman geçirdiklerini kontrol edebilirsiniz. Çocukların tv veya bilgisayar karşısında kaç saat veya dakika geçireceklerini planlamak için mükemmel bir

çözümdür. Cihazların çalışmasını uzaktan kontrol etmek sizin elinizde

Sayısız genişletme seçenekleri

Home Center Lite modüler bir cihazdır. Sistem, sadece yerel olarak çalışmaktadır. Güç kaynağı bağlayın ve kullanmaya hazır. Uzaktan evinizi yönetmek isteyenin. Internet HCL'YI bağlanmak ve her yerden erişebilirsiniz. Ev yönetimi, ev üyelerini izleme ve her koşulda her zaman güvenlik kameraları izlemek Yedek batarya ve GSM modülü binada elektrikler

kesilse bile pille çalışan sensörleri durumunu izlemenize izin verir. Home Center Lite ihtiyacınız denetleyicisi.

İhtiyaçlarınıza ve tercihlerinizi kendinize göre ayarlayın. Ailenize konfor ve güvenliğinin sağlanması konusunda ilgili olalım.

(9)

Priz modülü(wall plug)

FIBARO'nun priz modülü ultra küçük yapısı, ışıklı göstergesi ve enerji ölçüm özelliği ile rakipsizdir. Tak kullan yapısı sayesinde evinizde istediğiniz yere hiçbir alete ve elektrikçiye ihtiyaç duymadan kolayca takıp kullanabilirsiniz.

Teknik Detaylar

Güç Kaynağı : 110 - 230 V AC ±10% 50/60Hz Maximum akım yükü : 11A / 230V 50/60Hz

Çıkış gücü

(rezistif yük-230V) : 2,5 kW

Uyumlu AB Standartları : EN 55015 (gürültü)

EN 60669-2-1 (kullanım güvenliği) Sinyal Gücü : 1mW

Boyutlar : 43 x 65 mm Elektrik Tüketimi : < 0.8 W

* Rezistif haricindeki yüklerde, cos değerini dikkate alınız.

(10)

3kW Z-Wave Anahtar (Relay Switch 3kW)

3kW'a kadar olan elektrikli cihazları kontrol etmek için, Fibaro Z-Wave Anahtar'ı anahtar ve priz kutularında kullanabilirsiniz. Çift yönlü iletişim sayesinde bağlı olan priz ya da anahtarda elektrik olup olmadığını görebilirsiniz.

3kW Röle Bağlantı Örneği

Teknik Detaylar

Güç Kaynağı : 110 - 230 V AC ±10% 50/60Hz 24-60V DC ±10%

AC Çıkış için

maximum akım yükü : 16A / 230V 50/60Hz DC Çıkış için

maximum akım yükü : 16A / 30V Çıkış devresi gücü

(rezistif yük-230V) : 3 kW

EN 60669-2-1 (kullanım güvenliği) Cihaz sıcaklık limiti : 105 °C

Çalışma sıcaklığı : 0 - 40 °C Sinyal Gücü : 1mW

Boyutlar : 42 x 37 x 17 mm Elektrik Tüketimi : < 0.8 W

(11)

2x1.5kW Z-Wave Anahtar (Double Relay Switch 2x1.5kW)

1.5kW'a kadar olan 2 elektrikli cihazı kontrol etmek için kullanılan Fibaro Z-Wave Anahtar'ı anahtar kutularında kullanabilirsiniz. Çift yönlü iletişim sayesinde bağlı olan anahtarda elektrik olup olmadığını görebilirsiniz.

2x1,5Kw Röle Bağlantı Örneği

Teknik Detaylar

Güç Kaynağı : 110 - 230 V AC ±10% 50/60Hz 24-60V DC ±10%

AC Çıkış için

maximum akım yükü : 8A / 230V 50/60Hz DC Çıkış için

maximum akım yükü : 8A / 30V Çıkış devresi gücü

(resistive load-230V) : 2 x 1.5 kW

EN 60669-2-1 (kullanım güvenliği) Cihaz sıcaklık limiti : 105 °C

Çalışma sıcaklığı : 0 - 40 °C Sinyal Gücü : 1mW

(12)

Ayarlı Anahtar (Dimmer)

Fibaro Ayarlı Anahtar nötr hattın olmadığı yerlerde de kullanılabilecek şekilde tasarlanmış bir ayarlı anahtar modülüdür. Nötr hattın olmadığı yerlerde düz anahtar olarak da kullanılabilir.

Dimmer aşağıdaki tip yüklerle çalışabilir.

 Klasik Ampül

 Halojen Lamba

 Elektronik Trafolu 12V Halojen Lamba

 Ayarlanabilir LED

 FGB001 ile birlikte kullanıldığında 500W'a kadar herhangi bir ayarlanabilir yük ile.

Ayrıca klasik anahtar olarak da :

 Pek çok florasan lambalar

 LED lambalar

* dirençsel olmayan yüklerde 1.5 A ve altı akımda kullanılmalıdır.

Dimmer Bağlantı Örneği

Teknik Detaylar

Güç Kaynağı : 110-240V ±10% 50/60Hz Çıkış Gücü : 25-500 W (rezistif yük - 230V)

10-250W (rezistif yük - 110V) Uyumlu AB Standartları : EN 55015 (gürültü)

EN 60669-2-1 (kullanım güvenliği) Yüksek akım koruması : 2.5 A

Cihaz sıcaklık limiti : 105 °C Çalışma sıcaklığı : 10 - 40 °C

Sinyal Gücü : 1mW

(13)

Motor Kontrol (Roller Shutter)

Fibaro Motor Kontrolü ile perde, kepenk, tente gibi ürünlerin motorlarını kontrol edebilirsiniz. Piyasada, motorun o an bulunduğu konumu tespit edebilen tek üründür.

Kontrol edilen cihazın o andaki konumunu öğrenebilir, verdiğiniz konuma gitmesini sağlayabilirsiniz.

Dimmer Bağlantı Örneği

Teknik Detaylar

Güç Kaynağı : 110-230V ±10% 50/60Hz Desteklenen Motor Gücü : 230V için 1kW'a kadar

110V için 500W'a kadar Desteklenen Motor Akımı : 4.3A / 230V 50/60Hz

Uyumlu AB Standartları : EN 55022 EN 61000 Yüksek akım koruması : 2.5 A

Cihaz sıcaklık limiti : 105 °C Çalışma sıcaklığı : 0 - 40 °C

Sinyal Gücü : 1mW

(14)

Door/Window Sensor

Fibaro Kapı/Pencere sensörü, pille çalışan kablosuz bir Z-Wave manyetik sensördür. Gövde ile mıknatıs arasındaki mesafe açıldığında sinyal verir. Bu özelliğine ek olarak sıcaklık sensörü bağlanabilir ve serbest kullanılabilecek bir girişi mevcuttur.

Fibaro Kapı/Pencere Sensörü ek girişleri ile birlikte geniş bir kullanım alanına sahiptir ve mevcut alarm sistemlerinden de veri alabilir.

Teknik Detaylar

Güç Kaynağı : 1 x ER14250 (1/2AA) 3,6V Pil Giriş : 1 adet serbest

Desteklenen sıcaklık

sensörü : 1 x DS18B20 Çalışma sıcaklığı : 0 - 40 °C

Boyutlar : 76 x 17 x 19 mm

Su Basma Sensörü

Su basma sensörü, sel ya da tesisat arızaları sonucu ortaya çıkan su basmalarını tespit etmek için kullanılmaktadır.

Sensör suyla temas ettiğinde, sisteme haber vermenin yanı sıra sesli uyarı da yapar.

Teknik Detaylar Güç Kaynağı : 3 x AA Alkalin pil

Pil Ömrü : ≥1 Yıl(25°C, standby)

(15)

Genel Amaçlı Sensör (Universal Binary Sensor)

Normal bir sensörü Z-Wave sensöre çevirmek için kullanılan özel bir modüldür. Bu sayede mevcut bulunan sensörlerin sisteme dahil edilmesi mümkün olmaktadır. Ek olarak, her bir modüle 4 adet sıcaklık sensörü bağlanarak geniş bir alanda sıcaklık ölçümü yapılarak sisteme hassas olarak gönderilebilir. Mini tasarımıyla sensör kasalarının içerisinde kalır.

Genel amaçlı sensör mevcut sensörlerden veri alınması gerektiği durumlarda kullanılabilir. DS18B20 sıcaklık entegrelerinden alınan hassas sıcaklık verisini yine sisteme aktarabilir. 4 adet DS18B20 ve 2 adet sensör aynı anda bağlanabilir. Sensörün esas amacı mevcut alarm sistemlerine entegre olmaktır, sadece araya girerek mevcut sistemi aksatmadan bilgi alabilir.

Teknik Detaylar Güç Kaynağı : 9-30V DC ±%10

Giriş : 2 adet serbest, 1 adet dijital 1-Tel (1-Wire) Çıkış : 2 adet serbest Çıkışlardaki

maksimum akım : 150mA Çıkışlardaki

maksimum voltaj :

36V DC / 24V AC ±%5 Desteklenen

sıcaklık sensörü :

1-4 x DS18B20 Çalışma sıcaklığı : 0 - 40 °C

Ölçüm aralığı : -55 - +126 °C Sinyal Gücü : 1mW

Boyutlar : 27.3 x 14.5 x 12 mm

(16)

Termostatik Vana

Termostatik vanayı kaloriferlerinize bağlayarak, eviniz, ofisinizi ya da odanızı tam istediğiniz sıcaklıkta tutabilir, kendiniz için daha rahat bir ortam yaratabilirsiniz.

Klasik kalorifer vanalarıyla karşılaştırıldığında %45'e varan doğalgaz tasarrufu sağlayan bu vanaları, tek tek ya da grup halinde kontrol edebilirsiniz. Yaptığınız ısıtma planını ister Fibaro Sistem üzerinden, isterseniz vananın üzerindeki tuşlardan değiştirebilirsiniz.

Teknik Detaylar Güç Kaynağı : 2 x AA Alkalin Pil

Pil Ömrü : 2 Yıl Kontol Yöntemi : PID

Ekran : LCD Gürültü Seviyesi : <30 dBA

Isı Ayar Aralığı : 4 - 28°C, donma koruma Çalışma sıcaklığı : 0 - 40°C

Taşıma sıcaklığı : -20 - 65°C Standartlar : WEEE, RoHS, CE

Boyutlar : Yükseklik 91 mm, Çap 52 mm Elektrik Tüketimi : < 0.8 W

Sıcaklık ve Nem Sensörü

Sıcaklık ve Nem Sensörü, bulunduğu ortamdaki ısı ve bağıl nem değerlerini izler. Belirlediğiniz aralığın dışındaki değişimlerde Fibaro Sistem'e bilgi vererek sistemi güncel tutar. Isı yönetimi ve nem yönetimi için kullanılan bir üründür. Masaüstü kullanım ve duvara montaj için uygundur.

Teknik Detaylar

Güç Kaynağı : 3 x AA Alkalin pil Çalışma Sıcaklığı : -10 - 50°C Bağıl Nem Ölçüm Aralığı : %20 - %90

Sıcaklık birimi : °C/°F

(17)

Işık Ölçer(Illumination Sensor)

Işık Ölçer ortamdaki ışığı ölçerek belirlenen zaman ya da değer aralıklarında HomeCenter2'ye bilgi gönderir.

Belirlenen değer aralıkları dışında diğer cihazlarla iletişime geçerek çalışma komutu gönderebilir. Enerji tasarrufunda faydalı bir üründür. Masaüstü kullanım ve duvara montaj için uygundur.

Teknik Detaylar Güç Kaynağı : 3 x AA Alkalin pil

IP Sınıfı : IP 44(iç ve dış mekan) Ölçüm aralığı : 0 - 3000 LUX

Işık ölçü birimi : LUX

Otomasyon İçin Hareket Sensörü (Motion Detector for Automation)

Otomasyon için kullanılan bu hareket sensörü hem PIR hem de ışık sensörü barındırır. İki sensörü barındırması sayesinde daha geniş bir çerçevede otomasyon çözümleri sunar.

Işık sensörünün yardımıyla gündüz ile gece farklı tepki verebilecek sistem tasarlamak mümkündür. Tavana ya da duvara asılabilir, merceği değiştirilebilir.

Teknik Detaylar

Güç Kaynağı : 3 x AA Alkalin pil

PIR Ölçüm Aralığı :

Duvarda

10m x 110° 'ye kadar Tavanda

50m x 360° 'ye kadar

(18)

PIR Sensor(PIR Detector for Security)

Güvenlik amaçlı kullanılmak üzere üretilen PIR sensörüdür. Gözlemlediği bölge içerisindeki kızılötesi seviyelerindeki değişimleri tesbit eder.

Teknik Detaylar

Güç Kaynağı : 3 x AA Alkalin pil PIR Ölçüm Aralığı : 12m x 110° 'ye kadar

Duman Sensörü

Bu sensör, dumanı tespit etmek için tasarlanmıştır. Belli bir yoğunluktaki duman sensörü aktive eder ve aynı anda hem sisteme haber verir hem de sesli olarak uyarı verir.

Bu cihaz sadece belirli bir yoğunluktaki dumanı algılar, gaz ya da yangını algılamaz.

Teknik Detaylar Güç Kaynağı : 9V Alkalin pil

(19)

Siren

Sesli ve ışıklı uyarıyı bir arada veren bir cihazdır. 100dB veya 90 dB ses verebilir.

Teknik Detaylar Güç Kaynağı : 4 x LR14 ya da

6V DC Adaptör(Opsiyonel)
