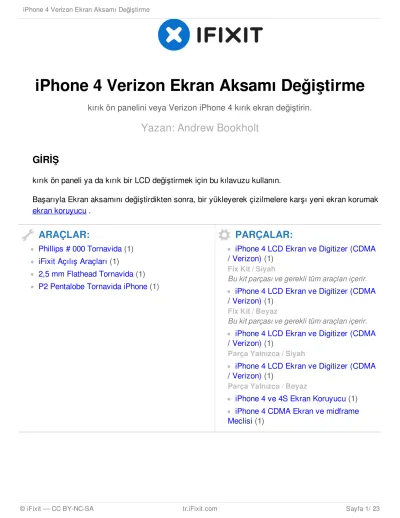

iPhone 4 Verizon Ekran Aksamı Değiştirme
kırık ön panelini veya Verizon iPhone 4 kırık ekran değiştirin.
Yazan: Andrew Bookholt
GİRİŞ
kırık ön paneli ya da kırık bir LCD değiştirmek için bu kılavuzu kullanın.
Başarıyla Ekran aksamını değiştirdikten sonra, bir yükleyerek çizilmelere karşı yeni ekran korumak ekran koruyucu .
ARAÇLAR:
Phillips # 000 Tornavida (1) iFixit Açılış Araçları (1)
2,5 mm Flathead Tornavida (1) P2 Pentalobe Tornavida iPhone (1)
PARÇALAR:
iPhone 4 LCD Ekran ve Digitizer (CDMA / Verizon) (1)
Fix Kit / Siyah
Bu kit parçası ve gerekli tüm araçları içerir.
iPhone 4 LCD Ekran ve Digitizer (CDMA / Verizon) (1)
Fix Kit / Beyaz
Bu kit parçası ve gerekli tüm araçları içerir.
iPhone 4 LCD Ekran ve Digitizer (CDMA / Verizon) (1)
Parça Yalnızca / Siyah
iPhone 4 LCD Ekran ve Digitizer (CDMA / Verizon) (1)
Parça Yalnızca / Beyaz
iPhone 4 ve 4S Ekran Koruyucu (1) iPhone 4 CDMA Ekran ve midframe Meclisi (1)
Adım 1 — Arka panel
IPhone sökmeden önce, kapalı olduğundan emin olun.
Telefonunuzun arka kapak iki # 000 Phillips vida ya da Apple'ın 5-Nokta "Pentalobe" vidalar olabilir. Eğer sahip olduğunuz vidalar kontrol edin ve siz de bunları kaldırmak için doğru tornavida var emin olun.
dock bağlantısı yanındaki iki 3,6 mm Pentalobe veya Phillips # 000 vidayı çıkarın.
yeniden montaj sırasında, eşdeğer Phillips vida ile 5 noktalı vidaları yerine öneririz. Bizim Kurtuluş Takımı Phillips vida ile Pentalobe vidaları yerine gerekli araçları ve vidaları sağlar.
Bu vida şerit potansiyeline sahip 5-uçlu bir tornavida sadece bir kez kullanılmalıdır.
iPhone üst kenarına doğru arka paneli itin.
Panel yaklaşık 2 mm hareket edecektir.
Adım 3
parmaklarınızla arka paneli Çimdik ve uzak iPhone çıkarın. Alternatif olarak, bir kullanmak Küçük Emiş Kupası .
Arka paneldeki bağlı plastik klips zarar vermemek için dikkatli olun.
Adım 4 — Pil
Tek 1,5 mm Phillips mantık kuruluna pil konektörü (varsa) tutan vida sökün.
Adım 5
nazikçe mantık kartındaki yuvasından pil konektörü kadar gözetlemek için bir plastik açılış aracının kenarını kullanın.
Sadece akü konnektörü ve mantık gemide soket gözetlemek için çok dikkatli olun. Eğer mantık kurulu soket üzerinde gözetlemek durumunda, bunu tamamen kırılabilir.
Anten konnektörünü kaplayan metal klipsi çıkarın.
iPhone güvence yapıştırıcı kapalı pili soymak için maruz şeffaf plastik sekmesinde yukarı çekin.
Pilin önce sekme sonları serbest ise, dikkatli bir şekilde pilleri delmeden yapıştırıcı serbest bırakmak için pilin altında bir spudger kaydırın.
Pili çıkarın.
Bir gerçekleştirin hard reset işleminden sonra. Bu birkaç sorunları önlemek ve sorun giderme kolaylaştırabilirsiniz.
Adım 7 — Dock Bağlantı Kablosu
mantık kartına dock bağlantısı kablosu sabitleyen iki 1.8 mm Phillips vidayı çıkarın.
ince metal dock bağlantısı kablosu kapağını çıkarın.
Adım 8
mantık kartındaki yuvasından rıhtım kablo yukarı gözetlemek için bir plastik açılış aracının kenarını kullanın.
mantık kurulu ve hoparlör
muhafazanın tarafına sabitleyen yapıştırıcı kapalı dock bağlantısı kablosu soyun.
Adım 10
1.6 mm Phillips vibratör yakın mantık kartına basınç temas güvence vida sökün.
Basınç kartvizit kaldırın.
Adım 11
mantık kartındaki yuvasından hücresel anten kablosu yukarı gözetlemek için bir plastik açılış aracının kenarını kullanın.
De-rota mantık kurulu bağlı metal parmaklarının altında hücresel anten kablosu dışarı.
anten kablosunu yeniden bağlanma sırasında telin sonunda yuvarlak konnektör basınç
uygulamadan önce anakart üzerindeki çiftleşme yarısında yoğunlaşmış olması çok emin olun.
Bunu yapmamak muhtemelen konnektörün her iki devreyi de yok edecektir.
Adım 12 — Arka kamera
Aşağıdaki beş vidayı çıkarın:
Üç 1.3 mm Phillips vida
Bir 1,5 mm Phillips vida
Bir 2,4 mm Phillips vida
iPhone üst yakın olan kenarından kablo kapağını kaldırın.
mantık gemide EMI kalkanı oyulmuş yuvalarına dışında kablo kapak tırnaklarını çekin ve iPhone çıkarın.
Adım 14
mantık kartındaki yuvasından arka kamera konnektörü yukarı gözetlemek için bir plastik açılış aracının kenarını kullanın.
Eğer yukarı gözetlemek olarak mantık gemide çevredeki kapalı tüm bileşenleri kırmak için dikkatli olun.
iPhone arka kamera çıkarın.
Arka bakan kamera çıkarıldıktan sonra ekran aksamından arkasını kazıyarak için dikkatli olun.
aşağıdaki sırayla mantık kurulu üst kısmına yakın beş kabloları çıkarın:
Kulaklık girişi / ses düğmesi kablosu
Güç düğmesi kablosu
Ön bakan kamera kablosu
Digitizer kablosu
Ekran veri kablosu
kabloları çıkarın, nazikçe konnektörleri yukarı ve mantık gemide yuva üzerinden kaldırmak için plastik bir açılış aracı kenarını kullanın.
Eğer kabloları ayırın küçük ve narin yüzeyin herhangi bileşenleri monte kırmak için dikkatli olun.
Adım 16
kulaklık jakı yakın 1,5 mm Phillips # 000 vidayı çıkarın.
Adım 17
küçük topraklama mantık tahtadan yukarı klibi ve iPhone çıkarın kaldırın.
Adım 18
mantık kurulu Wi-Fi anten kablosu konnektörünü ayırın için plastik açılış aracının kenarını kullanın.
anne kuruluna wifi şerit konektörü yeniden bağlanma sırasında şerit kablonun ucundaki yuvarlak
konnektör basınç uygulamadan önce anakart üzerindeki çiftleşme
yarısında yoğunlaşmış olması çok emin olun. Bunu yapmamak
muhtemelen bağlantının her iki devreyi de yok edecektir.
Varsa, bir Phillips güç düğmesinin yanında vida kapsayan bant parçasını çıkarın.
Adım 20
Güç düğmesinin yanındaki mantık kurulu güvence 2,5 mm Phillips # 000 vidayı çıkarın.
kulaklık jakı yakın 4.8 mm soğukluk vidayı çıkarmak için küçük bir yassı başlı tornavida kullanın.
Adım 21
3,4 mm Phillips vibratör motora yakın vida kaldırın.
Pil açılması yakın mantık kurulu kenarı boyunca iki 3.6 mm
standoff'ları kaldırmak için küçük bir yassı başlı tornavida kullanın.
Dikkatle hoparlör kasasına ucundan yakın mantık kurulu kaldırın ve iPhone üst kenarından uzakta doğru kaydırın.
mantık kartını çıkarın.
Montaj öncesi, bu tür windex ya da izopropil alkol gibi bir de-gresörlüğü mantık gemide tüm metal-metal temas noktaları (değil konnektörleri çiftleşme yarıları) temizlemek için emin olun. Parmaklarınızın yağlar topraklama sorunları neden olma potansiyeli var.
yönetim kurulu kenarına sürtünmeden ekran kablolarını engelleyen mantık kurulu üst
kısmında küçük bir dikdörtgen lastik pedi var. Sizin onarımı sırasında gevşek gelirse, emin olun doğru konumlandırmak için mantık kurulu yeniden takarken.
Adım 23
Güç düğmesinin yanındaki kamera bakan arka küçük topraklama parmak kaybetmek değil emin olun.
Adım 24 — Vibratör
Hoparlör muhafazası montaj yanlarındaki iki 2,4 mm Phillips vidayı çıkarın.
Adım 26
Dock konnektörü kablosuna yakın vida altına yüklendiği küçük plastik dirseğini çıkarın.
Adım 27
iPhone hoparlör muhafazası aksamını çıkarın.
Hoparlör muhafazası meclisin vidalarını yeniden yüklemeden önce, ikinci resimde görüldüğü gibi Wi-Fi topraklama parmakları iPhone metal kutuda dudak altına takılı olduğundan emin olun.
montaj öncesi, Wi-Fi anten topraklama parmakları ve windex ya da izopropil alkol gibi bir de- gresörlüğü iPhone durumunda arasında tüm metal-metal temas noktaları temizlemek için emin olun. Parmaklarınızın yağlar kablosuz parazit sorunlarına neden potansiyeline sahiptir.
Adım 28
Ekran montaj sekmeleri kapsayan siyah bant küçük parçalar çıkarın.
1.6 mm Phillips güç düğmesinin yanında Ekran aksamını sabitleyen vida sökün.
Adım 30
1,6 mm kulaklık jakı Phillips yakın vida kaldırın.
Adım 31
1.6 mm Phillips alt mikrofon yakın vida kaldırın.
Adım 32
1.6 mm Phillips dock bağlantısı kablosu yakın vida kaldırın.
iPhone'un ses düğmesi tarafında yaklaşık bir yarım tur boyunca üç büyük başlı Phillips vidayı gevşetin.
Tamamen bu vidayı çıkarmak için gerekli değildir. Ekran aksamını takarken, pullar (ikinci resimde görüldüğü gibi) vida kafasına yakın olduğundan emin olun.
Adım 34
iPhone diğer tarafında yaklaşık bir yarım tur boyunca üç büyük başlı Phillips vidayı gevşetin.
Adım 35
yavaşça çevresinde Ekran aksamını yukarı gözetlemek için bir plastik açılış aracının kenarını kullanın.
De-rota çelik iç çerçeve üzerinden sayısallaştırıcı ve LCD kabloları.
Ekranı yeniden yüklerken dikkatli sayısallaştırıcı ve LCD veri kablolarını düzeltin ve çelik çerçeve içinde yuva kesim yoluyla onları beslemek. Bu fotoğraf ekran aksamı sayısallaştırıcı kablosunda bir kat ile, yanlış takılmış olan gösterir.
Ön panel düzgün kurulduğunu, her iki LCD ve sayısallaştırıcı kabloları hemen yanında birbirlerine olmalı ve ikinci fotoğrafta görüldüğü gibi, aynı uzunlukta olmalıdır.
Sayısallaştırıcı kablosu yanlış monte edilmiş ise, zorla aracılığıyla çekmeye çalışmayın.
Mantık kartındaki soket ulaşamayacaktır veya yırtılır. Ekran aksamını çıkarın kablosunu düzeltin ve gösterildiği gibi, tam uzunluğuna göre yoluyla beslenir.
Bu LCD sorunlara neden olabilir tekrar montaj süresince, LCD veri kablosu dibinde metal alana dokunmayın. Yanlışlıkla dokunma yaparsanız, hafifçe bir alkol ile temizleyiniz devam etmeden önce silin.
To reassemble your device, follow these instructions in reverse order.
iPhone ekran aksamını çıkarın.
Ön panelden ev düğmesini ayırmak için emin olun. ev düğmesini Ön paneldeki yapışıyor Eğer ev düğmesi kablosunu yırtılabilir.
Ekran aksamını değiştirirken, aşağıdakilere dikkat edin:
Sen kulaklık ızgarası ve eski / bozuk derlemesinden bakan ön kamera etrafında şeffaf plastik halka yeniden gerekebilir. Bu değiştirme bölümünü satın nerede bağlıdır.
Sizin yedek ekran LCD arkasındaki renkli plastik film ile gelebilir. Eğer öyleyse, iPhone yeni ekran yüklemeden önce LCD'den plastik filmi soyma ev düğmesinin yanında çekme sekmesini kullanın.
Işleminden sonra, aşağıdakilere dikkat edin:
bir alkol ile dokunmatik yüzeyi tekrar iPhone açmadan önce silin temizleyin. Alkol ekran ile sorunlara neden olabilir herhangi bir kalıcı statik elektriği boşaltmak yardımcı olur.
işleminden sonra, ilk kez açmadan önce bir AC güç kaynağına iPhone bağlamak. iPhone başarıyla başlattım sonra, AC gücünü çıkardığınızda edebilirsiniz.
