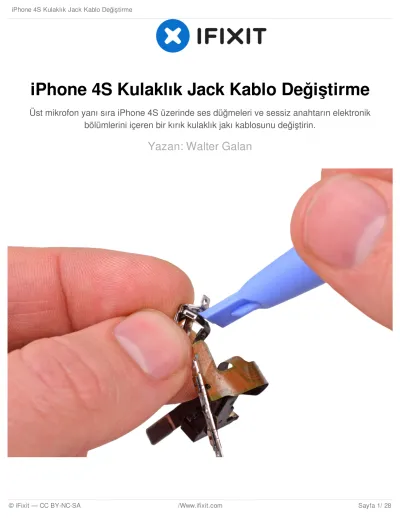

iPhone 4S Kulaklık Jack Kablo Değiştirme
Üst mikrofon yanı sıra iPhone 4S üzerinde ses düğmeleri ve sessiz anahtarın elektronik bölümlerini içeren bir kırık kulaklık jakı kablosunu değiştirin.
Yazan: Walter Galan
ARAÇLAR:
IPhone 4 5-Nokta Pentalobe Tornavida (1) SIM Kart Çıkarma Aracı (1)
Phillips # 000 Tornavida (1) iFixit Açılış Araçları (1)
2,5 mm Flathead Tornavida (1) Cımbız (1)
PARÇALAR:
iPhone 4S Kulaklık Jack & Ses Kontrol Kablosu (1)
Adım 1 — Arka panel
Başlamadan önce,% 25'in altına iPhone akünün boşalmasına. Bir ücret lityum-iyon pil alev ve / veya kazara delinmiş patlayabilir.
Sökme başlamadan önce iPhone kapatın.
dock bağlantısı yanındaki iki 3,6 mm Pentalobe P2 vidayı çıkarın.
Pentalobe vidalarını çıkarırken sürücünün iyi oturduğundan emin olun, şerit almak çok kolaydır.
yeniden montaj sırasında, eşdeğer Phillips vida ile 5 noktalı vidaları yerine öneririz. Bizim Kurtuluş Takımı Phillips vida ile Pentalobe vidaları yerine gerekli araçları ve vidaları sağlar.
iPhone üst kenarına doğru arka paneli itin.
Panel yaklaşık 2 mm hareket edecektir.
Adım 3
Arka paneldeki bağlı plastik klips zarar vermemek için dikkatli olmak, uzak iPhone'un arka arka paneli çekin.
iPhone arka panelini çıkarın.
Adım 4 — Pil
mantık kurulu akü konektörü sabitleyen vidaları çıkarın şu:
Bir 1.7 mm Phillips vida
Bir 1,5 mm Phillips vida.
nazikçe cihazda soketten pil konnektörünü ayırmak için plastik bir açılış aracını kullanın. alttan, hoparlör muhafaza ve konnektör metal kapağı arasındaki aletin ucu yerleştirerek konnektörü kapalı kaldırma başlayın.
Pil konektörü mantık kurulu dikey çıkıyor. kuvvet yanlara geçerli değildir.
Pil konnektörünün üst vida altında basınç kişiye dikkat edin. soketinden pil konektörü meraklı iken bu gevşek gelebilir.
akü bağlantısına altından basınç teması çekmek için plastik bir açılış aracını kullanın.
Basınç temas takarken, bu tür windex veya izopropil alkol gibi yağ çözücü ile temizleyin emin olun.
Parmaklarınızın yağlar kablosuz girişimi oluşturma potansiyeline sahiptir.
Pil konnektörünün üst vida üzerinde küçük siyah zemin klibin pozisyon dikkate alınız. Bu klibi sadece üst vida ile tutturulur. takarken altın temas noktası arka kapak karşı basın böylece, bu aynı hizada olmalıdır.
mantık kurulu lehimlenmiş pil bağlantı soketi rip için dikkatli olun. Bu hatayı bekleyen 4 çok küçük lehim noktaları vardır!
Adım 6
pil ve iPhone altına yakın dış kasa arasına plastik bir açılış aracı kenarına yerleştirin.
Pilin sağ kenarı boyunca plastik açılış aracını çalıştırın ve tamamen dış kasaya güvence yapıştırıcı ayırmak için birkaç noktada kaldırın.
iPhone güvence yapıştırıcı kapalı pili soymak için maruz şeffaf plastik çekme tırnağını kullanın.
Çok zor çok kolay yırtık gibi plastik çekme tırnağını çekin için dikkatli olun.
Pili çıkarın.
Bir gerçekleştirin hard reset işleminden sonra. Bu birkaç sorunları önlemek ve sorun giderme kolaylaştırabilirsiniz.
Adım 8 — Dock Bağlantı Kablosu
mantık kartına dock bağlantısı kablosu kapağı tutan aşağıdaki vidaları çıkarın:
Bir 1,5 mm Phillips vida
Bir 1,2 mm Phillips vida
Metal dock bağlantısı kablosu kapağını çıkarın.
Adım 9
mantık kartındaki yuvasından rıhtım kablo yukarı gözetlemek için bir plastik açılış aracının kenarını kullanın.
mantık kurulu ve hoparlör
muhafazanın tarafına sabitleyen yapıştırıcı kapalı dock bağlantısı kablosu soyun.
Adım 11
mantık kartındaki yuvasından hücresel anten kablosu yukarı gözetlemek için bir plastik açılış aracının kenarını kullanın.
De-rota mantık kurulu bağlı metal parmaklarının altında hücresel anten kablosu dışarı.
Adım 12 — Arka kamera
Arka kameranın flaş tertibatının üstünde bulunan dış plastik halka karşı dikkatli olun. sökme sırasında kaldırılır değilse kolayca yerinden yapılabilir.
Sen dış plastik halkayı çıkarmak için cımbız, plastik açılış aracını veya bir spudger kullanabilirsiniz.
Adım 13
mantık kurulu kablo kapağını tutan aşağıdaki dört vidayı çıkarın:
Bir 2.7 mm Phillips vida
Bir 2.6 mm Phillips vida
Bir 1.3 mm Phillips vida
Bir 1,2 mm Phillips vida
mantık gemide EMI kalkanı oyulmuş yuvalarına dışında kablo kapak tırnaklarını gözetlemek için bir plastik açılış aracının kenarını kullanın.
üst yakın olan kenarından kablo kapağını kaldırın ve iPhone çıkarın.
Adım 15
mantık kartındaki yuvasından arka kamera konnektörü yukarı gözetlemek için bir plastik açılış aracının kenarını kullanın.
Eğer yukarı gözetlemek olarak mantık gemide çevredeki kapalı tüm bileşenleri kırmak için dikkatli olun.
iPhone arka kamera çıkarın.
arka bakan kamera altında oturur küçük kauçuk conta vardır. düzgün montaj öncesi oturduğundan emin olun.
SIM kart ve yuvasını çıkarmak için bir SIM kart çıkarma aracını veya bir ataş kullanın.
Bu kuvvet önemli miktarda gerektirebilir.
SIM kart ve yuvasını çıkarın.
Adım 17 — Mantık Kurulu
aşağıdaki sırayla mantık kurulu üst kısmına yakın beş kabloları çıkarın:
Kulaklık girişi / ses düğmesi kablosu
Ön bakan kamera kablosu
Digitizer kablosu
Ekran veri kablosu
(Ikinci resimde gösterildiği gibi kulaklık jakı / ses düğmesi kablosu altında bulunur.) Güç düğmesi kablosu
kabloları çıkarın, nazikçe konnektörleri yukarı ve mantık gemide yuva üzerinden kaldırmak için plastik bir açılış aracı kenarını kullanın.
Eğer kabloları ayırın küçük ve narin yüzeyin herhangi bileşenleri monte kırmak için dikkatli olun.
1,5 mm kulaklık jakı Phillips yakın mantık kartına topraklama klibi güvence vida sökün.
Adım 19
küçük topraklama mantık tahtadan kadar klibi gözetlemek için bir spudger ucunu kullanın.
Dikkatle topraklama klibi kavramak ve iPhone çıkarın.
Montaj öncesi, bu tür windex ya da izopropil alkol gibi bir de-gresörlüğü topraklama klibin (değil konnektörleri çiftleşme yarısı) üzerindeki tüm metal-metal temas noktaları temizlemek için emin olun. Parmaklarınızın yağlar topraklama sorunları neden olma potansiyeli var.
Bir kullan soğukluk biraz kulaklık jakı yakın 4.8 mm soğukluğa kaldırmak veya küçük bir düz uçlu bir tornavida.
Adım 21
mantık kurulu Wi-Fi anteni kesmek için plastik bir açılış aracı kenarını kullanın.
Adım 22
Varsa, güç düğmesinin yanında gizli vida kapsayan siyah bant parçası kabuğu.
2.6 mm Phillips güç düğmesinin yanında mantık kurulu güvence vida çıkarın.
(; Kontak sekmesi vida gevşek gelecek bu vidayı sökerek ve onun tarafından düzenlenen elektrik teması çıkarırken dikkatli olun)
(Q-kod üzerinde üst kısmında ayrılır) ekran ve digitizer kabloları altındaki küçük kauçuk tampon dikkat edin. Bu tampon çıkarıldığında mantık kurulu düşmek ya da kablolara takılıyorum ve daha sonra aşağı düşebilir.
davaya mantık kartını sabitleyen vidaları çıkarın şu:
Bir adet 2,5 mm Phillips vibratör motora yakın vida
Bir 2,4 mm Phillips vida
Bir 3.6 mm pil açılış yakın mantık kurulu tarafı boyunca soğukluğa.
Bir kullan soğukluk sürücü bit tek 3,6 mm soğukluk vidayı çıkarmak için ya da küçük bir düz uçlu bir tornavida.
Adım 24
Dikkatle hoparlör kasasına ucundan yakın mantık kurulu kaldırın ve iPhone üst kenarından uzakta doğru kaydırın.
mantık kartını çıkarın.
Montaj öncesi, bu tür windex ya da izopropil alkol gibi bir de-gresörlüğü mantık gemide tüm metal-metal temas noktaları (değil konnektörleri çiftleşme yarıları) temizlemek için emin olun. Parmaklarınızın yağlar topraklama sorunları neden olma potansiyeli var.
sayısallaştırıcı ve ekran kabloları durumda yoluyla gelmek mantık kurulu üst kenarında oturur küçük bir lastik tampon vardır. Onlar mantık kurulu üst eğil gibi kablolarını korur.
Bu kablolara takılıyorum ya da çıktığında mantık kurulu düşmek ya.
Daha fazla ayrıntı için adım 22 üzerinden geriye bak.
Güç düğmesinin yanındaki kamera bakan arka küçük topraklama parmak kaybetmek değil emin olun.
Bu parmak PCB üst vidalanmış ve yapışkan siyah plastik bantla kaplı dayanmaktadır.
Adım 26 — Ön bakan Kamera
dikkatle iPhone durumunda uzağa kamera tutucu bakan metal ön gözetlemek için bir plastik açılış aracının kenarını kullanın.
Kamera emniyetini bakan ön çıkarın.
Adım 27
Ön bakan kamera çıkarın.
Adım 28 — üst Anten
2,4 mm kulaklık girişi Phillips yanındaki vida kaldırın.
kulaklık jakı kapalı üst anteni soyma plastik açılış aracının kenarını kullanın.
iPhone üst anten kaldırmak için bir cımbız kullanın.
Montaj öncesi, bu tür windex ya da izopropil alkol gibi bir de-gresörlüğü üst anten (değil konnektörüne çiftleşme yarısı) metal-metal temas noktası temizlemek için emin olun.
Parmaklarınızın yağlar kablosuz parazit sorunlarına neden potansiyeline sahiptir.
Adım 30 — Kulaklık Jack Kablo Montajı
Bu adımda, bir kırılgan esnek kablo ile bağlı olarak, ilk büyük harf üst mikrofonu ayırmadan kulaklık jakı kaldırmak için dikkatli olun.
Arka durumda yuvasına dışında kulaklık jakı gözetlemek başlamak için plastik bir açılış aracını kullanın.
Sonra yavaşça arka kasanın üst kısmına sabitleyen yapışkan mikrofonu eline soyma açılış aracını kullanın.
Mikrofon esnek kablosu gözyaşı için dikkatli olmak, arka davadan kulaklık jakı aksamını çıkarın.
Adım 31
1.6 mm Phillips dış kasaya kapatma düğmeleri sabitleyen vida sökün.
dış kasaya ses düğmesi ve sessiz geçiş parantez sabitleyen dört 1,5 mm Phillips vidayı çıkarın.
Adım 33
yavaşça dış kasa uzak sessiz geçiş desteğini çekmek için bir cımbız kullanın.
Adım 34
Dikkatle arka durumda onları
sabitleyen yapıştırıcı kapalı kulaklık jakı / hacim düğmesi kablolarını soyun.
iPhone kulaklık jakı kablo aksamını çıkarın.
Adım 35 — Kulaklık Jack Kablo
Eğer kulaklık jakı kablosunu değiştiriyorsanız, ses düğmeleri ve sessiz geçiş için çelik parantez kaldırmak için plastik bir açılış aracı kenarını kullanın.
To reassemble your device, follow these instructions in reverse order.
