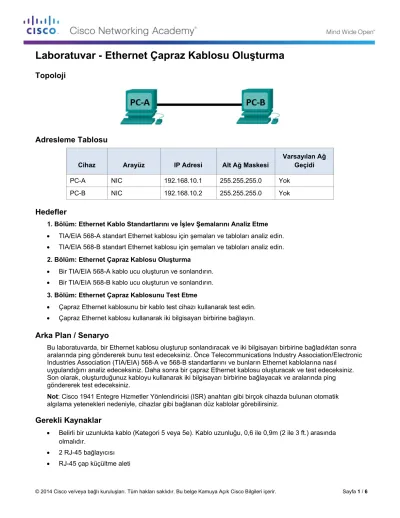

Laboratuvar - Ethernet Çapraz Kablosu Oluşturma
Topoloji
Adresleme Tablosu
Cihaz Arayüz IP Adresi Alt Ağ Maskesi Varsayılan Ağ Geçidi
PC-A NIC 192.168.10.1 255.255.255.0 Yok
PC-B NIC 192.168.10.2 255.255.255.0 Yok
Hedefler
1. Bölüm: Ethernet Kablo Standartlarını ve İşlev Şemalarını Analiz Etme
• TIA/EIA 568-A standart Ethernet kablosu için şemaları ve tabloları analiz edin.
• TIA/EIA 568-B standart Ethernet kablosu için şemaları ve tabloları analiz edin.
2. Bölüm: Ethernet Çapraz Kablosu Oluşturma
• Bir TIA/EIA 568-A kablo ucu oluşturun ve sonlandırın.
• Bir TIA/EIA 568-B kablo ucu oluşturun ve sonlandırın.
3. Bölüm: Ethernet Çapraz Kablosunu Test Etme
• Çapraz Ethernet kablosunu bir kablo test cihazı kullanarak test edin.
• Çapraz Ethernet kablosu kullanarak iki bilgisayarı birbirine bağlayın.
Arka Plan / Senaryo
Bu laboratuvarda, bir Ethernet kablosu oluşturup sonlandıracak ve iki bilgisayarı birbirine bağladıktan sonra aralarında ping göndererek bunu test edeceksiniz. Önce Telecommunications Industry Association/Electronic Industries Association (TIA/EIA) 568-A ve 568-B standartlarını ve bunların Ethernet kablolarına nasıl
• Tel kesici
• Kablo sıyırıcı
• Ethernet kablosu test cihazı (isteğe bağlı)
• 2 bilgisayar (Windows 7, Vista veya XP)
1. Bölüm: Ethernet Kablo Standartlarını ve İşlev Şemalarını Analiz Etme
TIA/EIA, LAN kablolama ortamlarında kullanmak için blendajsız çift bükümlü (UTP) kablo standartları belirlemiştir. TIA/EIA 568-A ve 568-B, LAN kurulumları için ticari kablolama standartlarını zorunlu tutuyor.
Bunlar, kuruluşlar için LAN kablolamasında en yaygın şekilde kullanılan standartlardır ve her pinde ne renk kablo kullanılacağını belirler.
Çapraz kabloda, kablonun bir ucundaki RJ-45 bağlayıcısının ikinci ve üçüncü bükümleri diğer uçta ters çevrilir ve bu da gönderme ve alma bükümlerini ters çevirir. Kablo işlev şemaları, bir uçta 568-A standardı ve diğer uçta 568-B standardıdır. Çapraz kablolar, normalde hub'ları hub'lara veya anahtarları anahtarlara bağlamak için kullanılır, ancak bunlar aynı zamanda basit bir ağ oluşturmak için iki hostu doğrudan bağlamak için de kullanılabilir.
Not: Modern ağ cihazlarında, benzer cihazları bağlarken bile otomatik algılama özellikleri nedeniyle düz kablo kullanılabilir. Otomatik algılamada, arayüzler gönderme ve alma devre çiftlerinin doğru bağlanıp
bağlanmadığını algılar. Bağlanmadıysa, arayüzler bağlantının bir ucunu ters çevirir. Otomatik algılama, ayrıca arayüzlerin hızını en yavaş hızla eşleşecek şekilde ayarlar. Örneğin, bir Gigabit Ethernet (1000 Mb/s)
yönlendirici arayüzü bir Fast Ethernet (100 Mb/s) anahtar arayüzüne bağlanıyorsa, bağlantı Fast Ethernet kullanır.
Cisco 2960 anahtarında otomatik algılama varsayılan olarak açık olduğundan; iki 2960 anahtar, çapraz veya düz kabloyla birbirine bağlanabilir. Bazı eski anahtarlarda bu söz konusu değildir ve çapraz kablo
kullanılmalıdır.
Ek olarak, Cisco 1941 yönlendirici Gigabit Ethernet arayüzleri otomatik algılama özelliğine sahiptir ve bilgisayarı doğrudan yönlendirici arayüzüne bağlamak için (anahtarı baypas ederek) düz kablo kullanılabilir.
Bazı eski yönlendiricilerde bu söz konusu değildir ve çapraz kablo kullanılmalıdır.
İki hostu doğrudan bağlarken, genellikle bir çapraz kablo kullanılması önerilir.
1. Adım: TIA/EIA 568-A standart Ethernet kablosu için şemaları ve tabloları analiz edin.
Aşağıdaki tablo ve şemalarda, renkli düzen ve işlev şemalarının yanı sıra, 568-A standardı için kullanılan dört kablo çiftinin işlevi gösterilmektedir.
Not: 100Base-T (100 Mb/s) kullanılan LAN kurulumlarında, dört çiftten sadece ikisi kullanılır.
568-A 10/100/1000Base-TX Ethernet
Pin Numarası Çift Numarası Kablo Rengi 10Base-T Sinyali
100Base-TX Sinyali 1000Base-T Sinyali
1 2 Beyaz/Yeşil İlet BI_DA+
2 2 Yeşil İlet BI_DA-
3 3 Beyaz/Turuncu Al BI_DB+
4 1 Mavi Kullanılmıyor BI_DC+
5 1 Beyaz/Mavi Kullanılmıyor BI_DC-
6 3 Turuncu Al BI_DB-
7 4 Beyaz/Kahverengi Kullanılmıyor BI_DD+
8 4 Kahverengi Kullanılmıyor BI_DD-
Aşağıdaki şemalarda kablo renginin ve işlev şemalarının, 568-A standardı için bir RJ-45 jakıyla nasıl uyumlu olduğu gösterilmektedir.
2. Adım: TIA/EIA 568-B standart Ethernet kablosu için şemaları ve tabloları analiz edin.
Aşağıdaki tabloda ve şemada, 568-A standardı için renk şeması ve işlev şemaları gösterilmektedir.
568-B 10/100/1000-BaseTX Ethernet
Pin Numarası Çift Numarası Kablo Rengi 10Base-T Sinyali
100Base-TX Sinyali 1000Base-T Sinyali
1 2 Beyaz/Turuncu İlet BI_DA+
2 2 Turuncu İlet BI_DA-
3 3 Beyaz/Yeşil Al BI_DB+
4 1 Mavi Kullanılmıyor BI_DC+
5 1 Beyaz/Mavi Kullanılmıyor BI_DC-
6 3 Yeşil Al BI_DB-
7 4 Beyaz/Kahverengi Kullanılmıyor BI_DD+
8 4 Kahverengi Kullanılmıyor BI_DD-
2. Bölüm: Ethernet Çapraz Kablosu Oluşturma
Çapraz kabloda RJ-45 bağlayıcısının ikinci ve üçüncü çiftleri bir uçta yer alırken, bunlar diğer uçta terstir (1.
Kısım, 2. Adım'daki tabloya bakın). Kablo işlev şemaları, bir uçta 568-A standardı ve diğer uçta 568-B standardıdır. Aşağıdaki iki şemada bu kavram gösterilmektedir.
1. Adım: Bir TIA/EIA 568-A kablo ucu oluşturun ve sonlandırın.
a. Gereken kablo uzunluğunu belirleyin. (Eğitmeniniz, oluşturmanız gereken kablo uzunluğunu size bildirecektir.)
Not: Üretim ortamında bir kablo oluşturuyor olsaydınız, genel kural uzunluğa 30,48 cm (12 inç) daha eklemek olurdu.
b. Kablonun bir parçasını keserek istenen uzunluğa getirin ve kablo sıyırıcınızı kullanarak, her iki uçtan da kablo ceketinden 5,08 cm (2 inç) sıyırın.
c. Ceketin sıyrıldığı yerde dört bükümlü kablo çiftini sıkıca tutun. Kablo çiftlerini, 568-A kablo standardının sırasına göre yeniden düzenleyin. Gerekirse şemalara bakın. Kablodaki bükümleri korumak için mümkün olduğunca fazla özen gösterin. Bu şekilde gürültü iptali sağlanır.
d. Başparmağınızı ve işaret parmağınızı kullanarak kabloları yassılaştırın, düzleştirin ve hizaya dizin.
e. Kablo tellerinin 568-A standardı için doğru sırada olmaya devam ettiğinden emin olun. Tel kesicileri kullanarak, dört çifti 1,25 ile 1,9 cm (1/2 ile 3/4 inç) arasında düz bir çizgi halinde kırpın.
f. Kablonuzun ucuna, alt kısımdaki sivri uç aşağıya bakacak şekilde bir RJ-45 bağlayıcısı yerleştirin. Telleri RJ-45 bağlayıcısına sıkıca yerleştirin. Bütün teller, bağlayıcının ucunda doğru yerlerde görünmelidir.
Teller bağlayıcının ucuna uzanmıyorsa, kabloyu çıkarın, gerekirse telleri yeniden düzenleyin ve telleri yeniden RJ-45 bağlayıcısına yerleştirin.
g. Her şey doğruysa, RJ-45 bağlayıcısını kabloyla birlikte kablo sıkıştırıcının içine yerleştirin. RJ-45
2. Adım: Bir TIA/EIA 568-B kablo ucu oluşturun ve sonlandırın.
Diğer uç için 568-B renkli kablolama şemasını kullanarak 1a ile 1g arasındaki adımları tekrarlayın.
3. Bölüm: Ethernet Çapraz Kablosunu Test Etme
1. Adım: Kabloyu test edin.
Birçok kablo test cihazı, tellerin uzunluğunu ve eşleştirmesini test eder. Kablo test cihazının tel eşleştirme özelliği varsa, kablonun bir ucundaki hangi pinlerin diğer uçtaki hangi pinlere bağlı olduğunu doğrular.
Eğitmeninizde bir kablo test cihazı varsa, çapraz kabloyu işlevsellik için test edin. Başarısız olursa, uçları yeniden oluşturmanız ve tekrar test etmeniz gerekip gerekmediği konusunda önce eğitmeninize başvurun.
2. Adım: Ethernet çapraz kablonuzu kullanarak NIC'ler aracılığıyla iki bilgisayarı birbirine bağlayın.
a. Bir laboratuvar ortağıyla birlikte çalışarak, bilgisayarınızı Adresleme Tablosunda (bkz. sayfa 1) gösterilen IP adreslerinden birine ayarlayın. Örneğin, bilgisayarınız PC-A IP adresiniz 192.168.10.1 olarak
ayarlanmalı ve 24 bitlik alt ağ maskesi olmalıdır. Ortağınızın IP adresi, 192.168.10.2 olmalıdır.
Varsayılan ağ geçidi adresi boş bırakılabilir.
b. Oluşturduğunuz çapraz kabloyu kullanarak, NIC'leri aracılığıyla iki bilgisayarı birbirine bağlayın.
c. PC-A komut isteminde PC-B IP adresinde ping gönderin.
Not: Pinglerin başarılı olması için Windows güvenlik duvarının geçici olarak devre dışı bırakılması gerekebilir.
Güvenlik duvarı devre dışı bırakıldıysa, bu laboratuvarın sonunda yeniden etkinleştirdiğinizden emin olun.
d. İşlemi tekrarlayın ve PC-B'den PC-A'ya ping gönderin.
IP adreslemenin ve güvenlik duvarının sorun olmadığı varsayıldığında, kablolar doğru oluşturulduysa pingleriniz başarılı olmalıdır.
Değerlendirme
1. Kablo oluşturmanın hangi bölümünü en zor buldunuz?
_______________________________________________________________________________________
2. Önceden yapılmış kabloları kolaylıkla satın alabilecekken neden bir kablo oluşturmayı öğrenmeniz gerekiyor?
_______________________________________________________________________________________
