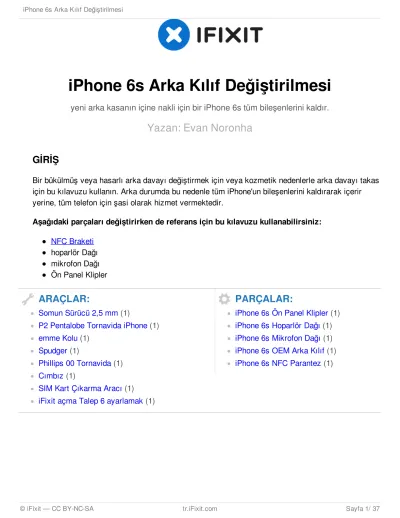

iPhone 6s Arka Kılıf Değiştirilmesi
yeni arka kasanın içine nakli için bir iPhone 6s tüm bileşenlerini kaldır.
Yazan: Evan Noronha
GİRİŞ
Bir bükülmüş veya hasarlı arka davayı değiştirmek için veya kozmetik nedenlerle arka davayı takas için bu kılavuzu kullanın. Arka durumda bu nedenle tüm iPhone'un bileşenlerini kaldırarak içerir yerine, tüm telefon için şasi olarak hizmet vermektedir.
Aşağıdaki parçaları değiştirirken de referans için bu kılavuzu kullanabilirsiniz:
NFC Braketi hoparlör Dağı mikrofon Dağı Ön Panel Klipler
ARAÇLAR:
Somun Sürücü 2,5 mm (1)
P2 Pentalobe Tornavida iPhone (1) emme Kolu (1)
Spudger (1)
Phillips 00 Tornavida (1) Cımbız (1)
SIM Kart Çıkarma Aracı (1) iFixit açma Talep 6 ayarlamak (1)
PARÇALAR:
iPhone 6s Ön Panel Klipler (1) iPhone 6s Hoparlör Dağı (1) iPhone 6s Mikrofon Dağı (1) iPhone 6s OEM Arka Kılıf (1) iPhone 6s NFC Parantez (1)
Adım 1 — Pentalobe Vidalar
Sökme başlamadan önce iPhone kapatın.
Bir sonraki Yıldırım konnektörüne, iPhone alt kenarında iki 3,4 mm P2 Pentalobe vidayı çıkarın.
Adım 2 — açılışın
6S ekranı açma ekranın çevresinde bir yapışkan ince bir şerit ayırır.
Eğer yapıştırıcı yerine tercih ederseniz, devam etmeden önce yeni yapışkan şeritler bir dizi hazır.
Bu yapıştırıcı değiştirmeden onarımı tamamlamak için mümkün, ve
muhtemelen işlevi herhangi bir fark olmayacaktır.
Ekran aksamının sol alt köşesinde bir vantuz uygulayın.
Ev düğmesinin üzerine vantuz yerleştirmek için özen gösterin.
Adım 3
Ön panel ve arka şase arasında hafif bir boşluk oluşturmak için firma, sabit basınç ile vantuz yukarı çekin.
Acele etmeyin ve sağlam, sabit kuvvet uygulamayın. Ekran aksamını Birçok cihaz çok daha sıkı bir uyum ve aşağı yapıştırıcı ile tutulur.
Ekran aksamını zarar verebilir çok zor Çekme. Ekran aksamının ve arka durumda arasında küçük
Adım 4
Ekranın alt tarafında bir çentik sadece kulaklık jakı üzerinde bulunmaktadır. Bu açık telefon meraklı başlamak için en güvenli yerdir.
doğrudan kulaklık jakı üzerinde, ekran ve arka şase arasındaki aralığa bir spudger düz kenarını yerleştirin.
Adım 5
Adım 6
Ekran aksamının ve arka harf arasında, telefonun sol tarafındaki spudger düz ucunu takın.
yapışkan ayırmak ve serbest klipleri pop telefonun yan spudger yukarı doğru kaydırın.
Adım 7
spudger çıkarın ve telefon açık pried alt kenarında, yeniden takın.
Telefonun alt kenarı boyunca, sağa spudger kaydırın.
Adım 8
yapışkan ayrılması ve iPhone ücretsiz görüntü klipleri haşhaş devam etmek sağ tarafını spudger yukarı doğru kaydırın.
Adım 9
yapıştırıcı son kırarak, ekranı açmak için vantuz kullanın.
Adım 10
Ön panelden çıkarmak için vantuz üst tarafındaki çıkıntısı üzerine yukarı çekin.
Adım 11
Yavaşça bir menteşe olarak ön panelin üst kısmında klipler kullanarak, ekran aksamını kavrayın ve telefon açmak için yukarı kaldırın.
yaklaşık bir 90º açıya ekranı açın ve telefonda çalışırken bu sütyen tutmak için bir şey karşı yalın.
Çalışırken yerinde güvenli bir ekranı korumak için bir lastik bant ekleyin. Bu gösterge kablolarında aşırı zorlanma önler.
Bir çimdik, ekranı tutmak için açılmamış bir konserve içecek kullanabilirsiniz.
Adım 12 — Pil Bağlayıcı
Akü konektör dirseğini sabitleyen iki Phillips vidayı çıkarın:
Bir 2.9 mm vida
Bir 2.2 mm vida
Adım 13
iPhone pil konektörü dirseğini çıkarın.
Adım 14
yukarı doğru mantık kartından meraklı pil konektörünü kesmek için bir spudger noktası kullanın.
Adım 15
onun yuvadan ayrılan kalır kadar Çalışırken pil herhangi bir kaza bağlantıyı önlemek için, uzak mantık kartından pil konektörü itin.
Adım 16 — Ön Panel Assembly
Ekran kablosu sabitleme dirseği aşağıdaki dört Phillips vidayı çıkarın:
Üç 1,2 mm vidalar
Bir 2.8 mm vida
Adım 17
Ekran kablosu dirseğini çıkarın.
Adım 18
yukarı doğru mantık kartındaki soketten meraklı ön kamera esnek kablosunu kesmek için, bir spudger, ya da tırnak düz ucunu kullanın.
Adım 19
yukarı doğru mantık kartındaki soketten meraklı sayısallaştırıcı kablosunu kesmek için, bir spudger, ya da tırnak düz ucunu kullanın.
Sayısallaştırıcı kablosunu yeniden yaparken, bağlayıcı ortasına basın yok. Daha sonra diğer ucunu basın, bağlayıcı bir ucunu basın. konnektörü merkezinde basılması bileşeni eğmek ve sayısallaştırıcı hasara neden olabilir.
Adım 20
yukarı doğru mantık kartındaki soketten meraklı ekran veri kablosunu kesmek için, bir spudger, ya da tırnak düz ucunu kullanın.
Adım 21
Ekran aksamını çıkarın.
Adım 22 — iSight Kamera
mantık kartındaki yuvasından iSight kamera kesmek için bir spudger düz ucunu kullanın.
Adım 23
iSight kamera desteğinin üzerinde aşağıdaki iki Phillips vidayı çıkarın:
Bir 1.6 mm vida
Bir 2.0 mm vida
Adım 24
Kamera dirseğini çıkarın.
Adım 25
Arka durumda ve kamera modülü arasındaki kameranın yanına bir spudger yerleştirin.
Yavaşça yuvasından dışarı itelemek için kamerada kaldırın.
Adım 26
Kamerayı çıkarın.
Adım 27 — SIM Tepsi
SIM kart çıkarma aracı ya da SIM kart tepsisinde küçük deliğe bir ataş sokun.
Basın tepsisini çıkarmak için.
Bu kuvvet önemli miktarda gerektirebilir.
Adım 28
iPhone SIM Kart tepsi aksamını çıkarın.
SIM kartın tekrar yuvasına sokulması, bu tepsinin uygun yönlenmede olduğundan emin olun.
Adım 29 — Mantık Kurulu
Üst bileşen kablosu bağlacı desteğini sabitleyen iki 2.3 mm Phillips vidayı çıkarın.
Adım 30
Üst bileşen kablosu konektörü dirseğini çıkarın.
Adım 31
sol üst Wi-Fi anteni güvence aşağıdaki beş Phillips vidayı çıkarın:
İki 1.5mm vida
Bir 2.3 mm vida
Bir 1.9 mm vida
Bir 2.0 mm vida
Adım 32
sol üst Wi-Fi anteni çıkarın.
Adım 33
mantık gemide soketinden ses kontrol kablosunu çıkarmak için bir spudger düz ucunu kullanın.
Adım 34
mantık kurulu sağ üst köşesindeki yuvasından anten kablosunu çıkarmak için bir spudger sivri ucu kullanın.
Adım 35
mantık kurulu sol alt köşesinde soketinden anten kablosunu çıkarmak için bir spudger sivri ucu kullanın.
Adım 36
Yıldırım konnektör şerit kablo altına spudger düz ucunu takın. mantık kartındaki yuvasından çıkarmak için yukarı kaldırın.
Adım 37
Yavaşça mantık kartının sağ tarafında iki kliplerden it-Route de anten kablosu üzerinde yukarı çekin.
Adım 38
1.3 mm Phillips mantık kartına NFC sabitleyen vida sökün.
Adım 39
NFC dirseğini çıkarın.
Adım 40
Aşağıdaki iki Phillips vidayı çıkarın:
Bir adet 2,5 mm mantık kurulu üstündeki vida
Bir 1.4 mm, arka kasanın üst kenarının içine koymak vida
Adım 41
Adım 42
Arka davaya mantık kurulu sabitleyen son üç vidayı çıkarın:
Bir 1.9 mm Phillips vida
Bir adet 2,5 mm soğukluk altıgen somun
Bir 1.8 mm Phillips vida
Adım 43
yönetim kurulu ve hoparlör arasında, mantık kurulu alt kenarının altına bir açılış seçim yerleştirin.
yavaşça yuvasından dışarı mantık kurulu kaldırmak için açılış seçim kullanın.
mantık kartını çıkarın.
Adım 44 — Üst Komponent Kablosu
yerinde Taptic Engine tutan iki 1,5 mm Phillips vidayı çıkarın.
Taptik motorlar çıkarıldı.
Adım 45
pilin alt kenarında pil yapışkan şeritler ipuçları soymak için cımbız kullanın.
Adım 46
Bu sırasında şeritler kırışmaya çalışın prosedür-onlar ile başa çıkmak için çok zor olacak ve tekrar düzeltmek olmaz.
iPhone dibine doğru, düz yapışkan şeritler birini çekin.
En iyi sonuçlar için, bir 60º açı veya daha az şeridi çekin.
Şerit birçok kez orijinal uzunluğunun uzatmak olacaktır. şerit daha yakın iPhone gerekirse yeniden kapma, giderek çekmeye devam edin.
Şerit tamamen kaldırılana kadar çekerek devam edin.
Pil yapışkan sekmeleri kaldırma işlemi sırasında herhangi bir noktada kesiyorum ise, yapıştırıcı kalan uzunluğunu almak için parmaklarınızı veya künt cımbız kullanın ve çekme devam edin.
Yapışkan şeritler birinin bu işlem sırasında pilin altında tatili ve alınamazsa, kalan bandını çıkarın ve sonra atlayın 48 Adım .
Adım 47
İkinci yapışkan bant için önceki adımı yineleyin.
İkinci bandını çıkarın, ya da arka durumda ayıran bir kez şerit telefondan pili fırlatmak olabileceğinden pili basılı tek bir elinizi kullanın.
Adım 48
Başarıyla üç yapışkan bantlar çıkarıldı ise, Aksi takdirde, arka durumda pili gözetlemek gerekir.
Bir sonraki adıma geçmek.
Bir iOpener hazırlayın ve doğrudan pilin üzerinde arka kasanın arkasına, bunu uygulayın.
Alternatif olarak, bir ısı tabancası veya saç kurutma makinesi kullanarak ısıyı uygulayabilirsiniz.
Yaklaşık bir dakika sonra, üzerinde telefon çevirme ve pilin arkasında kalan yapışkan kırmak için bir plastik kart kullanın.
Adım 49
Pili çıkarın.
Pili takarken, bakın bu kılavuzda bataryanın yapışkan bantlar yerine.
Adım 50
Tek 1.3 mm Phillips flaş sabitleyen vida sökün.
Flaş dirseğini çıkarın.
Adım 51
Arka durumda yuvasından dışarı flaş kaldırmak için bir spudger düz ucunu kullanın.
Adım 52
Aşağıdaki beş Phillips vidayı çıkarın:
Arka kasanın sol kenarına içine yerleştirilen iki adet 2,5 mm vidayı
Bir 2.1 mm Phillips # 000 vida Arka kasanın sol kenarından içine koymak
İki 2.1 mm vida arka kasanın sağ kenarına içine koymak
Adım 53
yavaşça arka durumda mikrofonu ayırmak için bir spudger sivri ucu kullanın.
Adım 54
Üst komponent kablosu ve arka harf arasında bir açılış seçim kaydırın.
Yavaşça arka durumda kabloyu ayırın.
Adım 55
tamamen arka durumda ayrılana kadar kablo altında açılış seçim itmeye devam edin.
Adım 56
Üst bileşen kablosu aksamını çıkarın.
Adım 57 — Ses Kontrol Düğmesi Kapakları
İki ses kontrol düğmesi kapakları ya arkasında metal çubuk kavrayın ve arka durumda yuvasından dışarı düğme kapağı çekin.
İkinci ses kontrol düğmesi kapağı için tekrarlayın.
düğme kapakları yeniden düzgün doğrultuda olup olmadığını kontrol edin. metal çubuk iPhone arka durumda doğru, aşağı salıncak gerekir.
Adım 58 — Güç Düğmesi Kapağı
Güç düğmesi kapağının arkasındaki metal çubuğu kavrayın.
Güç düğmesi kapağını çıkarın.
düğme kapağını yeniden düzgün doğrultuda olup olmadığını kontrol edin. metal çubuk iPhone arka durumda doğru, aşağı salıncak gerekir.
Adım 59 — arka Kılıf
Arka kasanın sağ kenarından üzerindeki lastik kovanın anten kablosunu Deroute.
Adım 60
Arka kasanın sağ kenarından metal klipten anten kablosunu çıkarın.
Adım 61
Arka davaya hoparlörü sabitleyen aşağıdaki beş Phillips vidayı çıkarın:
İki 2.6 mm vidayı
İki 2.3 mm vidayı
Bir 3.0 mm vida
Adım 62
Arka durumda yuvasından dışarı hoparlör kaldırmak için parmaklarınızı kullanın.
Hoparlör aksamını çıkarın.
Adım 63
Aşağıdaki sekiz Phillips vidayı çıkarın:
kulaklık jakı sabitleyen iki 2.9 mm vida
Bir 3.7 mm mikrofon sabitleme dirseği vida
iPhone alt kenarında iki 1.3 mm vida
Aydınlatma bağlayıcı her iki tarafında bulunan iki 1.9 mm vida
Bir 3.0 mm konnektöre solundaki vida
Adım 64
plastik mikrofon dirseğini çıkarın.
Adım 65
Yıldırım konnektör montajı ve yerinde esnek kablo tutan yapışkan kesiliyor başlamak için arka şase arasındaki bir açılış seçim yerleştirin.
Adım 66
Arka kasanın Yıldırım konnektör aksamını ayıran devam etmek için bir spudger düz ucunu kullanın.
Adım 67
Arka kasanın alt kenarından iki mikrofon ayırmak için spudger ucunu kullanın.
To reassemble your device, follow these instructions in reverse order.
Bu belge en son % 1'de oluşturuldu.
Adım 68
Yıldırım bağlacı ve kulaklık jakı aksamını çıkarın.
Adım 69
Sadece arka durum kalır.
