MODÜL A
MODÜL B

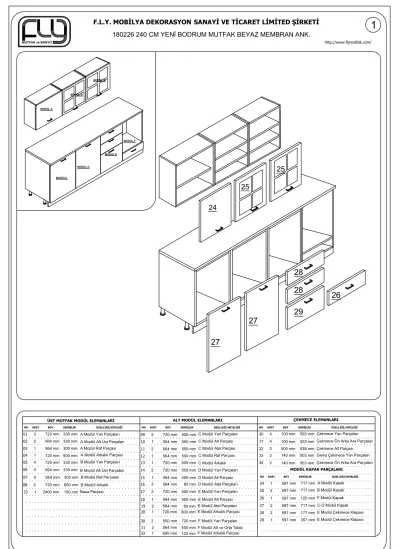

ÜST MUTFAK MODÜL ELEMANLARI
NO ADET BOY GENİŞLİK ÖZELLİĞİ/NİTELİĞİ NO ADET BOY GENİŞLİK ÖZELLİĞİ/NİTELİĞİ
ALT MODÜL ELEMANLARI
01 02 03
13 1 720 mm 600 mm C Modül Arkalık 2
2 1
A Modül Alt Üst Parçaları A Modül Yan Parçaları
A Modül Raf Parçası A Modül Arkalık Parçası 04 1
06 4 B Modül Alt Üst Parçaları
05 4 B Modül Yan Parçaları
NO ADET BOY GENİŞLİK ÖZELLİĞİ/NİTELİĞİ
ÇEKMECE ELEMANLARI
30 31 32
Çekmece Yan Parçaları Çekmece Ön Arka Ara Parçaları
14 2 720 mm 550 mmD Modül Yan Parçaları
Çekmece Alt Parçası
16 3 564 mm 80 mmD Modül Atel Parçaları 07 4 564 mm 300 mm B Modül Raf Parçaları
08 2 720 mm 600 mm
NO ADET BOY GENİŞLİK ÖZELLİĞİ/NİTELİĞİ
MODÜL KAPAK PARÇALARI
24 25 26
A Modül Kapak 717 mm
597 mm
B Modül Kapak 717 mm
597 mm 2
1 F Modül Kapak
1
27 2 597 mm 717 mm C-D Modül Kapak 720 mm 330 mm
564 mm 330 mm 564 mm 300 mm 720 mm 600 mm 720 mm 330 mm 564 mm 330 mm
09 2 720 mm 550 mm
17 2 720 mm 550 mmE Modül Yan Parçaları 15 1 564 mm 450 mmD Modül Alt Parçası
503 mm 100 mm
503 mm 100 mm 4
4
3 500 mm 538 mm 33
34
Geniş Çekmece Yan Parçaları Çekmece Ön Arka Ara Parçaları 503 mm
140 mm 503 mm 140 mm 2
2
24
19 2 564 mm 80 mm E Modül Atel Parçaları
18 1 564 mm 550 mmE Modül Alt Parçası 597 mm 120 mm
B Modül Arkalık
C Modül Yan Parçaları
25
25
10 1 564 mm 550 mm C Modül Alt Parçası 11 2 564 mm 550 mm C Modül Atel Parçası 12 1 564 mm 500 mm C Modül Raf Parçası
20 1 720 mm 600 mm E Modül Arkalık Parçası
MODÜL B
28 2 597 mm 177 mm E Modül Çekmece Klapası 29 1 597 mm 357 mm E Modül Çekmece Klapası
27 29
28 28
27
26
MODÜL D
MODÜL F
MODÜL E
MODÜLC
31 2 564 mm 550 mm F Modül Alt ve Orta Tabla 30 2 550 mm 720 mmF Modül Yan Parçaları
32 1 600 mm 120 mm F Modül Arkalık Parçası 33 1 2400 mm 150 mm Baza Parçası
30 30
31 31 32
ALT MODÜL PARÇALARI
09
33 13
09
17
17
30
30
10 11
11
31 31 32
34
34 33
32 33 30
30
31 31 32 MODÜL C
60 Cm Modül
MODÜL E
Çekmeceli Modül 19
19
14 18 MODÜL D Eviye Modülü
16 16
16
15
29 28
27
12
14 20
27
28
MODÜL F Ankastre Modül
26
ÜST MODÜL PARÇALARI
01
01
02 02
04 03
05
05
06 06
08 07
MODÜL A 60 Cm Modül
MODÜL B
Cam Kapaklı Modül
05
05
06 06
08 07
MODÜL B
Cam Kapaklı Modül
07
07
(05.İŞLEM) Eşit hale getirdiğiniz köşeleri 06 nolu arkalık parçasını çivi ile monte ediniz.
(06.İŞLEM) Şekildeki gibi 01 nolu parçaların arasına 03 nolu hareketli rafı çivili raf pimi ile bağlayınız.
(01.İŞLEM) şekildeki gibi 01 nolu yan parçaya 02 nolu parçayı 3,5x50 vida ile
bağlayınız. (02.İŞLEM) 01 nolu parçaya 02 nolu üst parçayı 3,5x50 vida ile birleştiriniz.
(03.İŞLEM) 01 nolu parçanın karşılığını 02 nolu parçaların yanına 3,5x50 vida ile monte ediniz.
(04.İŞLEM) Montajını yaptığınız parçaların 04 nolu parçadaki arkalık bağlantıını yapmadan önce dolap köşerinden ölçü alınız. Ölçüler eşit değil ise,
eşit hale getiriniz.
ÜST MODÜL MONTAJ AŞAMALARI
01
02 01
02
02
01
02
02 01
Çivili Raf Pimi
3,5x50 vida
3,5x50 vida
01
02
02 01
04
01
02
02
01 03
MODÜL A
*60 cm lik modül.
-Ürün kurulumunda profesyonel yardım almanız önerilir -
(11.İŞLEM) Eşit hale getirdiğiniz köşeleri 06 nolu arkalık parçasını çivi ile monte ediniz.
(12.İŞLEM) Şekildeki gibi 05 nolu parçaların arasına 07 nolu hareketli rafı çivili raf pimi ile bağlayınız.
(07.İŞLEM) şekildeki gibi 05 nolu yan parçaya 06 nolu parçayı 3,5x50 vida ile
bağlayınız. (08.İŞLEM) 05 nolu parçaya 06 nolu üst parçayı 3,5x50 vida ile birleştiriniz.
(09.İŞLEM) 05 nolu parçanın karşılığını 06 nolu parçaların yanına 3,5x50 vida ile monte ediniz.
(10.İŞLEM) Montajını yaptığınız parçaların 08 nolu parçadaki arkalık bağlantıını yapmadan önce dolap köşerinden ölçü alınız. Ölçüler eşit değil ise,
eşit hale getiriniz.
ÜST MODÜL MONTAJ AŞAMALARI
05
06 05
06
06
05
06
06 05
Çivili Raf Pimi
3,5x50 vida
3,5x50 vida
05
06
06 05
08
05
06
06
05 07
MODÜL B
-Ürün kurulumunda profesyonel yardım almanız önerilir -
*Cam kapaklı modül
(13.İŞLEM) Şekildeki gibi oluşturmuş olduğunuz modül için kapak bağlantısını gerekli talimatlara uyarak monte ediniz.
Kısa Kulp Vidası
Kapak parçasına 3,5x18 vida ile bağlanan kısım.
Modül Gövdesine 3,5x18 vida ile bağlanan kısım.
Monte edilen kapağın gönye ayarını yapmak için şekilde gösterilen ayar vidasını gevşetip sıkılarak kapak ayarı yapılmaktadır.
Gövde ile kapak arasında bulunan mesafeyi şekildeki vida üzerinden ileri geri alınarak kapağın
modüle yakınlığını ayarlayabilirsiniz.
Modül Gövdesine 3,5x18 vida ile bağlanan kısım.
(14.İŞLEM) Şekildeki gibi üst modül kapak parçasına menteşe bağlantısını 3,5x18 vida ile yapınız.
3,5x18 vida
(16.İŞLEM) MONTAJI TAMAMLANAN ÜRÜNÜN L DEMİRLERİ İLE DUVARA SABİTLENMESİ ÖNEMLE TAVSİYE EDİLİR.
(15.İŞLEM) Kapak parçasına menteşe montajını bitirdikten sonra modül'de delikleri hazır olan menteşe karşılıklarını şekildeki gibi 3,5x18 vida ile bağlayınız.Kapakların kulplarını bağlamak için kısa kulp vidası ile bağlayınız.
3,5x18 vida
ÜST MODÜL MONTAJ AŞAMALARI
6x80 vida
3,5x18
DUVAR BAĞLANTI DETAYI
*Modüle bağlanan vidalar 3.5x18 ,duvara bağlanan vidalar 6x80 kullanılır. Modülün üst tablasına yakın iç
yüzeyden montaj sağlanır.
ÜST MODÜL MONTAJ AŞAMALARI
Not:Şekildeki gibi montajını yaptığınız modülleri duvara bağlamadan önce 3,5x30 ile birbirlerin bağlayınız. Bağladığınız modüllerin içlerinden duvara L demir bağlantı
parçası ile duvara bağlayınız.
MODÜL A
MODÜL B
MODÜL B
(21.İŞLEM) Eşit hale getirdiğiniz köşeleri 13 nolu arkalık parçasını çivi ile
sabitleyiniz. (22.İŞLEM) 3.5x25 vida kullanarak ayakları bağlayınız.
(17.İŞLEM) 09 Nolu dikmeye 10 nolu alt tablayı 3.5x50 vida ile tutturunuz. (18.İŞLEM) 09 nolu yan dikme parçasına 11 nolu atelleri 3,5x50 vida ile birleştiriniz.
(19.İŞLEM) 09 nolu parçanın karşılığını 3,5x50 vida ile monte ediniz. (20.İŞLEM) Montajını yaptığınız parçaların 13 nolu parçadaki arkalık bağlantıını yapmadan önce dolap köşerinden ölçü alınız. Ölçüler eşit değil ise,
eşit hale getiriniz.
ALT MODÜL MONTAJ AŞAMALARI
13
MODÜL C
-Ürün kurulumunda profesyonel yardım almanız önerilir-
09
10
3,5x50 vida
09
11
10
3,5x50 vida
11
09 09
10
09 09
09 10
3,5x25 vida
NOT: Ayak dikey ve yatay tablayı ortalamalı.
NOT: 30 mm çivileri 12 cm aralıklar ile sabitleyiniz.
(23.İŞLEM) 14 Nolu dikmeye 16 nolu alt tablayı 3.5x50 vida ile tutturunuz. (24.İŞLEM) 14 nolu atelleri 3,5x50 vida ile birleştiriniz.
(25.İŞLEM) 14 nolu parçanın karşılığını 3,5x50 vida ile monte ediniz. (26.İŞLEM) 14 nolu yan dikmelerin arkasına 16 nolu atel parçasını 3,5x50 vida ile bağlayınız.
ALT MODÜL MONTAJ AŞAMALARI
MODÜL D-Ürün kurulumunda profesyonel yardım almanız önerilir-
14
15
3,5x50 vida
14
16
15
3,5x50 vida
16
14 14
15
14 14
14 14
15
(27.İŞLEM) 3.5x25 vida kullanarak ayakları bağlayınız.
14 15
3,5x25 vida
NOT: Ayak dikey ve yatay tablayı ortalamalı.
16
07
08
34 29 33 34 30 28
31 30
30 28 31 30
(33.İŞLEM) Çekmece montajını tamamlamak için çekmece montaj şemasından faydalanabilirsiniz.
(28.İŞLEM) 17 Nolu dikmeye 18 nolu alt tablayı 3.5x50 vida ile tutturunuz. (29.İŞLEM) 19 nolu atelleri 3,5x50 vida ile birleştiriniz.
(30.İŞLEM) 17 nolu parçanın karşılığını 3,5x50 vida ile monte ediniz. (31.İŞLEM) Montajını yaptığınız parçaların 20 nolu parçadaki arkalık bağlantıını yapmadan önce dolap köşerinden ölçü alınız. Ölçüler eşit değil ise,
eşit hale getiriniz.
ALT MODÜL MONTAJ AŞAMALARI
MODÜL E-Ürün kurulumunda profesyonel yardım almanız önerilir-
17
18
3,5x50 vida
17
19
18
3,5x50 vida
19
17 17
18
07 07
20
(32.İŞLEM) 3.5x25 vida kullanarak ayakları bağlayınız.
17 18
3,5x25 vida
NOT: Ayak dikey ve yatay tablayı ortalamalı.
(39.İŞLEM) Kapak montajını tamamlamak için kapak montaj şemasından faydalanabilirsiniz.
(34.İŞLEM) 30 Nolu dikmeye 31 nolu alt tablayı 3.5x50 vida ile tutturunuz. 35.İŞLEM) 31 nolu orta paçayı 30 nolu parçaya 3,5x50 vida ile birleştiriniz.
(36.İŞLEM) 30 nolu parçanın karşılığını 3,5x50 vida ile monte ediniz. (37.İŞLEM) Montajını yaptığınız parçaların 32 nolu parçadaki arkalık bağlantıını yapmadan önce dolap köşerinden ölçü alınız. Ölçüler eşit değil ise,
eşit hale getiriniz.
ALT MODÜL MONTAJ AŞAMALARI
MODÜL F-Ürün kurulumunda profesyonel yardım almanız önerilir-
30
31
3,5x50 vida
30
31
3,5x50 vida
30
30
31
(38.İŞLEM) 3.5x25 vida kullanarak ayakları bağlayınız.
30 31
3,5x25 vida
NOT: Ayak dikey ve yatay tablayı ortalamalı.
31
30
30
31
30
30 31
31 26
ALT MODÜL MONTAJ AŞAMALARI
Not:Şekildeki gibi montajını yaptığınız modülleri duvara bağlamadan önce
3,5x30 ile birbirlerin bağlayınız.
Bağladığınız modüllerin içlerinden duvara L demir bağlantı parçası ile duvara
bağlayınız.
3,5x30 vida
- İYİ GÜNLERDE KULLANMANIZ DİLEĞİYLE-
MODÜL A
MODÜL B
MODÜL B
3,5x30 vida
3,5x30 vida
3,5x30 vida
MODÜL D
MODÜL F
MODÜL E
MODÜLC
*Şekildeki gibi ray bağlantı parçasını karşılıklı gelicek şekilde 3,5x18 vida ile bağlayınız.
*Çekmecelerin kasasını topladıktan sonra klapayı 3,5x30 vida ile bağlayınız.Kulp için uzun kulp vidasını kullanınız.
3,5x18 vida
* Şekildeki gibi ray parçalarını karşılıklı gelicek şekilde 3,5x18 vida ile bağlayınız.
ÇEKMECE MONTAJ DETAYI
* Şekilde görüldüğü gibi yan parçaları ön-arka parçalar ile 3.5x50 vida kullanarak birleştiriniz
3,5x50 vida
* Köşelerden çapraz ölçü alarak eşitliğinden emin olduktan sonra, altlığı çiviler ile sabitleyiniz.
çivi
3,5x30 vida
Uzun Kulp Vidası
3,5x30 vida
* Tamamlanan çekmeceleri uygun şekilde yerine yerleştiriniz.
