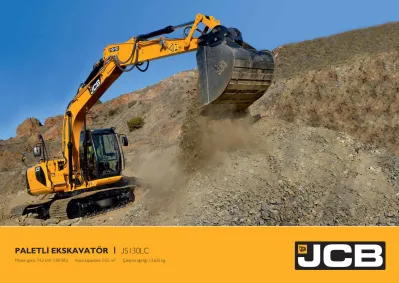

PALETLİ EKSKAVATÖR JS130LC. Motor gücü: 74.2 kw (100 BG) Kova kapasitesi: 0.55 m 3 Çalışma ağırlığı: kg.

PALETLİ EKSKAVATÖR | JS130LC

Motor gücü: 74.2 kW (100 BG) Kova kapasitesi: 0.55 m³ Çalışma ağırlığı: 13.625 kg.

KISA KISA

KISA KISA

PALETLİ EKSKAVATÖR JS130LC 3

4-silindirli JCB 444 Tier 3 motor

Konforlu ve tamamen ayarlanabilir koltuk pozisyonu, yorgunluk hissini azaltırken, yüksek arkalıklı süspansiyonlu koltuk (standart özellik) operatörün vücudunu destekliyor.

Koltuğun arkasında ise, kolay kullanımlı, üzeri file kaplı raf öğlen yemeği çantaları için oldukça ideal, Geniş kapı ise, kabine girişi kolaylaştırırken, tamamen düz zemin, temizlik işlemlerini hafifletiyor. Ön cam alt üst kısımlar arası birleşme yeri daha aşağıya alınarak görüş açısı artırıldı. Ön cam alt üst birleşiminde daha iyi sızdırmazlık ile toz girişi azaltılmış olup, klima performansı artırılmıştır. Geliştirilmiş kabin cam açma kapama kol kilitleri operatörün konforunu artırmakla birlikte, çatlamaya karşı mukavim lamine tavan camı sayesinde kabin için görüş performansı da artırılmıştır.

Mükemmel ısıtma ve havalandırma seçenekleri, ideal çalışma koşullarını sağlıyor. Değişken fan hızı, ısı ve yeniden sirkülasyon kontrolleri net şekilde belirtilmiş ve oldukça kolay kullanıma sahipler.

Opsiyonel iklim kontrol sistemi ve ısıtmalı, hava-süspansiyonlu koltuk da seçenekler arasında.

OPERATÖR KABİNİ VE KONFOR

Ergonomik, pratik ve rahat

1

İklim kontrolü

2

Tüm kontroller net ve kolay kullanımlı, Ekskavatör bomu ve kolu, ISO kontrol modeline uygun olarak servo kollarla kontrol edilebiliyor, koltuktan bağımsız ayarlanabiliyor.

Servo kolu üzerindeki buton sayesinde yürüyüş hızını değiştirmek daha kolay, Motor hızı ise, çevrilebilir gaz ayar düğmesi ile ya da servo-kolu üzerindeki tek dokunuşlu rölanti düğmesi ile veya gecikme zamanı ayarlanabilir otomatik rölanti düğmesi ile kontrol ediliyor. İkincil kontrol düğmeleri, kolların yan tarafına yerleştirilmiş; böylece kontrolleri kullanmak için operatörün dönmesi gerekmiyor.

ISO servo kontrolleri

3

OPERATÖR İÇİN ÜSTÜN BİR ÇALIŞMA ORTAMI. JS AUTO SERİSİNDEKİ TÜM MODELLERDE OLDUĞU GİBİ, JSI30'UN KABİNİNDE DE HER SANTİMETREKAREYE ÖZEL BİR İHTİMAM GÖSTERİLDİ. KONFORLU BİR KOLTUKTAN SERVO KONTROL KOLLARIN KONUMUNA, KOLAY ERİŞİMLİ RADYO SES KISMA DÜĞMESİNE KADAR MAKSİMUM KULLANIM KOLAYLIĞI VE KONFOR İÇİN DİZAYN EDİLEN KABİN, JCB'NİN BUGÜNE KADARKİ EN ŞIK VE İYİ TASARLANMIŞ KABİNİ.

1

2

3

GENİŞ GÖRÜŞ AÇISI VE PERFORMANS

PALETLİ EKSKAVATÖR JS130LC 5

sayesinde üst taraftan da net bir görüntü sağlıyor.

Ön üst camın kullanımı son derece kolay, Gaz amortisör destekli üst cam, hızlı ve rahat kullanıma imkan verirken, ön alt cam, çerçeve içerisinde kolay ve emniyetli bir şekilde duruyor. Katlanabilir güneşlik, ön veya üst camlardan parlama olmasını engelliyor.

Gaz amortisörlü ön cam

Operatör, özel kabin tasarımı sayesinde, her iki paleti de, ama özellikle de ön sağ paleti net bir şekilde görebiliyor.

Arka tarafta ise, yeni ve düşük seviyedeki motor kaputu, daha iyi bir görüş sağlıyor.

Sol ve sağ tarafta mükemmel görüş

1 Üst camdaki paralel geometrili silecek, geniş bir

alanı tamamen silerek maksimum görüntü netliği sağlıyor. Silecek motoru, tavan camının sol tarafına yerleştirilmiş, böylece kova rahatça görülebiliyor.

Daha geniş silecek alanı

Ana bom ve kol hidrolik silindirlerinde yastıklama kullanılıyor;

bu sayede makinanın üzerine şok yükler binmesi engelenerek makina korunuyor ve kullanımı daha rahat hale getiriliyor.

Yastıklama kontrolü devreden çıkarılana kadar her zaman aktif durumdadır, bu sayede rahatlık ve etkinlik sağlanır.

Yastıklama kontrolü devreden çıkarıldığında ise, çevrim süreleri hızlanır ve maksimum verim sağlanır.

Yastıklama kontrolü

HER YÖNDEN TAM GÖRÜŞ AÇISI VE EN ÜST DÜZEY PERFORMANS. GENİŞ CAM ALANLAR VE DİKKATLİ ŞEKİLDE DİZAYN EDİLMİŞ ÖN, YAN VE KABİN TAVANI LAMBALARI SAYESİNDE OPERATÖRLER YAKINDAN ÇALIŞMA GEREKTİREN DURUMLARDA BİLE - KAZMA, YÜKLEME VE POZİSYON AYARLAMA İŞLEMLERİNDE SON DERECE GENİŞ GÖRÜŞ ALANINDAN

FAYDALANABİLİYORLAR. KABİNİN İÇİNDE İSE, TÜM ANA FONKSİYONLAR, JCB'NİN SMART KONTROL SİSTEMİ İLE KONTROL EDİLİYOR. KABİNE YERLEŞTİRİLMİŞ BU BİLGİSAYAR, MOTOR VE HİDROLİK SİSTEM VERİMİNİ OPERATÖRÜN İHTİYAÇLARINA GÖRE AYARLAYARAK MİNİMUM İŞLETME MASRAFIYLA MAKSİMUM VERİMLİLİĞİ MÜMKÜN KILIYOR.

1

MAKSİMUM VERİMLİLİK

JS|30'da debi ve basıncı arttırmak için dizayn edilmiş, ihtiyaca göre debi Sağlayan değişken debi yük kaz, değişken güç üretim ve Servo-kontrollü çok-fonksiyonlu açık merkezli kontrol sistemleri vardır.

Aynı zamanda hidrolik silindirlerden çıkan yağın tekrar kullanıldığı ve bu şekilde hidroliklerin hızlandığı ve yakıt tüketiminin düştüğü rejeneratif bir sistem vardır.

Daha yüksek hidrolik debi

JS130'un daha yüksek kontrol edilebilirlik seviyesi, verimliliği maksimuma çıkarırken bom ve kol için daha uyumlu çalışma hızları sağlar. Standart özellik olarak, bom/dönüş önceliği kamyon yükleme işlemini hızlandırır.

Daha hızlı kamyon yükleme

Yüksek hidrolik debi ve basınç, maksimum kol kuvveti, çekiş gücü ve kepçe kazı kuvveti de sağlayarak mümkün olan en yüksek performansı garanti eder. Maksimum kol koparma kuvveti 6680 kgfiken maksimum kova koparma kuvveti 9375 kgf'dir. JS130'da kolay nakliye imkanı ve daha yüksek kaldırma kapasitesi sağlayan 4,70m'lik mono bom bulunmaktadır. Bom, uzanma, kazma derinliği, yükleme yüksekliği, koparma ve çok yönlülük sağlamak için farklı kol uzunluklarıyla Sunulmaktadır - 2,5 ve 3 metre, Hidrolik kırıcı işlemleri ve diğer zorlu operasyonlar için tamamen kaynaklı konstrüksiyon özel olarak güçlendirilmiştir.

Daha fazla kol ve kazı kuvveti

BAKIM

PALETLİ EKSKAVATÖR JS130LC 7

erişim kapakları, motor karterine ulaşımı son derece kolay hale getirir.

Ayrıca, motor-yağ ve yakıt tankı boşaltma tapalarında kullanılabilecek çabuk bağlantılı boşaltma borusu bulunmaktadır. Tüm basamaklar ve üst kapaklarda kaymaz, dayanıklı paneller bulunmaktadır. Yeni Tier 3 motor, yer seviyesinden servis imkanı, motor yağ seviyelerinin kontrolü için kabin içi SMART dijital ekran ile motordan uzağa monte edilmiş motor yağı ve yakıt filtrelerini sunmaktadır. Yer seviyesinden servis sadece arıza nedeniyle oluşan duruş süresini azaltmakla kalmamakta, aynı zamanda sahada çalışan teknisyenler için de çok daha güvenli bir ortam sağlamaktadır.

Yer seviyesinden erişim

1

JS130'un motoru, uzun süreler çalışmak için dizayn edilmiştir. Ve yan yana monte edilmiş, yüksek performanslı radyatörlere sahiptir. Bir tanesi motor soğutucusu için kullanılırken, ayrı bir bölüm motorun intercoolerı için ayrılmıştır. Üçüncü radyatör, hidrolik yağın Soğuk tutulması için dizayn edilmiştir. Motorun optimum sıcaklıkta tutulması, performansı korumaya ve arıza sebebiyle oluşabilecek çalışmama süresini düşürmeye yardımcı olmaktadır. Soğutucuların bakımı oldukça kolaydır ve yana açılabilen kapaklar üzerinden erişilebilir.

Optimum soğutma performansı

2

BAKIM ARTIK DAHA KOLAY. JS130'UN BAKIMININ HIZLI VE ETKİLİ BİR ŞEKİLDE YAPILMASI, MAKİNANIN VERİMİNİN EN YÜKSEK SEVİYELERDE TUTULMASI AÇISINDAN HAYATİ ÖNEM TAŞIR. BİR MAKİNA ANCAK BİLEŞENLERİ NE KADAR GÜÇLÜYSE O KADAR GÜÇLÜ OLABİLİR VE BU BİLEŞENLERDEN BİRİSİ ARIZALANIRSA, SÖZ KONUSU ARIZA KÜÇÜK DE OLSA, VERİMLİLİĞİ DÜŞÜREBİLİR, PERFORMANSI AZALTABİLİR YA DA TÜM MAKİNANIN DURMASINA NEDEN OLABİLİR. BU NEDENLE, SADECE ORİJİNAL JCB YEDEK PARÇALARINI KULLANMAK DEĞİL, TÜM MAKİNANIN DÜZENLİ OLARAK BAKIMDAN GEÇMESİNİ SAĞLAMAK DA ÇOK ÖNEMLİDİR.

2 2

KALİTE

JS130'un modern tasarımı standart özellik olarak üstün hasar koruması sunar; Kavisli alt şase sayesinde paletlerin üzerindeki büyük açıklık, üst yapıya zarar gelmesini önler; muhafaza sacları ise, alt yapıyı toz ve topraktan korur, bom ve diperdeki yastıklama kontrol özelliği, makina parçalarının aşınma oranını düşürür.

Modern tasarım

Bom-şase bağlantı burçları ve bom-diper bağlantı burçlarının 1000 saatlik gresleme aralıkarı, servis sürelerini ve maliyetlerini düşürmektedir.

1000 saatlik gresleme aralıkları

3

Daha hızlı çevrim süreleri ve daha düşük yakıt tüketimi için rejeneratif sistemler mevcuttur.

Rejeneratif devreler

JS130'un üst yapısındaki tüm komponentlere kolayca erişilebilir, bu sayede sağlanan kolay bakım, verimliliğin artmasını sağlar.

Kolay erişim

1

Zincir baklaları, ömür boyu bir daha gerekmeyecek şekilde greslenmiş ve sızdırmazlığı sağlanmıştır; böylece gürültü azaltılmış ve zincir ömrü de uzatılmıştır.

Ömür boyu gresli ve keçelli

2

DAYANIKLI OLMAK İÇİN ÜRETİLDİ. YENİ JS,130'UN HER BİR PARÇASI DAYANIKLI OLMAK VE BİNLERCE SAAT SONRA BİLE MAKSİMUM VERİMLİLİK SAĞLAYACAK ŞEKİLDE GELİŞTİRİLDİ. HER BİR BİLEŞEN EN ZORLU STANDARTLARA GÖRE, UZUN ÖMÜR, DAHA DÜŞÜK İŞLETİM MASRAFLARI VE SATIŞ ANINDA YÜKSEK DEĞERİ GARANTİLEYECEK ŞEKİLDE DİZAYN EDİLDİ VE ÜRETİLDİ.

1

3 2

ATAŞMANLAR

PALETLİ EKSKAVATÖR JS130LC 9

6 5

4 7 Daha hızlı ataşman değişim süreleri ile maksimum makina

ve operatör verimliliği için, JCB çeşitli kolay kullanımlı çabuk bağlantı aparat seçenekleri sunmaktadır:

ÇABUK BAĞLANTI APARATLARI

Cıvata üzerinde kilitleme kapağı bulunan cıvata kilitleme mekanizmasına sahiptir. Kendi kullanım kılavuzu ve güvenlik sertifikası ile sunulur.

Mekanik çabuk bağlantı aparatı

1

Kabin içinden kolay bir şekilde hidroliksel olarak kontrol edilebilmesinin yanında ek bir güvenlik özelliği olarak hidrolik çekvalfi ve manuel kilitleme pimi de vardır. Ayrıca, kepçenin diğer şekilde takılmasına olanak tanır.

MPG* çabuk bağlantı aparatı

2

Tüm JCB kovaları maksimum performans ve dayanıklılık için dizayn edilmiştir:

KOVALAR

İlave kaynaklı Esco yan tırnaklar kopama kuvvetini desteklerken, kovanın diğer bölümlerini korur ve ömrünü uzatır. Yan omuzlar ve çift katmanlı kova gövdesi ilave koruma sağlarken, yan sac takviyeleri güç ve sağlamlığı arttırmaktadır.

Ağır hizmet tipi kovalar

4

Daha yüksek verimlilik için %100 doldurma faktörlü tasarıma sahiptir. Düşük profilli tasarımı ve gömülü pimleri sayesinde bom ya da kabin tarafından hiçbir engellemeye uğramadan sınıfının lideri bir koparma kuvveti sergiler. Genel amaca uygun, ağır işe uygun ya da ekstra ağır işe uygun opsiyonlardan dilediğinizi seçebilirsiniz.

Scoop kovalar

5

Yan takviye sacları, ek güç ve sağlamlık sunarken tahliye delikleri işlem sırasında ağırlığı azaltır.

Tesviye kovaları

Her bir JCB kırıcısında şu özellikler vardır. Daha yüksek kırma performansı için uzun piston stroğu; kırıcının boşta vuruşlardan zarar görmesini engelleyecek otomatik-durdurma fonksiyonu; daha yüksek performans için enerji tasarruf fonksiyonu; JCB otomatik gresleme standart özellik olarak mevcuttur; dayanıklı yapısında ağır işe uygun bağlantı braketi vardır.

HAMMERMASTER

4 JCB ataşmanlarının yeni hidrolik polip serisinde 6-46 ton aralığındaki

orta sınıf ve ağır sınıf kullanılabilecek yedi ayrı model vardır. Ayıklama ve yıkım tipi kapma ataşmanlarının yeni serisi, ayıklama ve taşıma işlemlerinin yapılacağı işler için en ideal çözümdür. Yaygın uygulamalar arasında yıkım, geri dönüşüm ve atıkların taşınmasını gerektiren işler vardır.

HİDROLİK POLİP

Kabin içinden tamamen hidroliksel olarak kontrol 4

edilebilmesinin yanında, daha fazla güvenlik için hidrolik çekvalfi ve otomatik kilitleme mekanizmasını da barındırır.

Ayrıca, kovanın diğer şekilde takılmasına imkan tanır.

BUG çabuk bağlantı aparatı

3

İHTİYAÇ DUYDUĞUNUZ TÜM ATAŞMANLAR. BU MAKİNANIN ÜSTÜN GÜCÜ, HASSAS KONTROLÜ VE DEĞİŞİK UZUNLUKTAKİ DİPER SEÇENEKLERİ, MAKİNAYI KANAL KAZMAKTAN SAC İSTİFLERİNİ KALDIRMAYA KADAR BİRÇOK ORTAMDA İDEAL ÇÖZÜM HALİNE GETİRMEKTEDİR. AMA DOĞAL OLARAK HER BİR İŞ İÇİN, EN DOĞRU EKİPMANI BULMANIZ GEREKİR. JCB, FARKLI KOVA, HİDROLİK KIRICI, ÇENELİ KIRICI TÜRLERİYLE GENİŞ BİR ATAŞMAN YELPAZESİ SUNMAKTADIR. SON DERECE KOLAY DEĞİŞTİRİLEBİLEN BU ATAŞMANLAR, JCB MAKİNANIZDAN MAKSİMUM FAYDA ALABİLMENİZ İÇİN DİZAYN EDİLMİŞTİR.

3 1

2

SATIŞ SONRASI HİZMETLER

LIVELINK, JCB MAKİNALARINI UZAKTAN ÇEVRİMİÇİ OLARAK, E-POSTA VEYA CEP TELEFONU ARACILIĞIYLA YÖNETMENİZE OLANAK SAĞLAYAN YENİLİKÇİ BİR YAZILIM SİSTEMİDİR. TÜM VERİLER GÜVENLİ BİR MERKEZDE DEPOLANIR VE MAKİNA UYARILARINDAN GEÇMİŞ BİLGİLERİNE KADAR HER ŞEYE ERİŞEBİLİRSİNİZ.

Bakım avantajları

Makina bakımını kolaylıkla yönetin;

saatlerin doğru takibi ve servis uyarıları, bakım planlamasını iyileştirir, gerçek zamanlı konum verileri ise filonuzu yönetmenize yardımcı olur. Kritik makine uyarıları ve bakım geçmişi kayıtları da mevcuttur.

Güvenlik avantajları

Livelink'in gerçek zamanlı coğrafi sınır aşımı uyarıları, makinelerin önceden belirlenmiş olan alanların dışına çıktığını ve gerçek zamanlı izinsiz kullanım uyarıları da makinanın yetkisiz olarak kullanıldığını size bildirir. Ayrıca gerçek zamanlı konum bilgileri ve gelişmiş motor kontrol ünitesi eşleştirme (LiveLink ile immobilizeri veya motor kontrol ünitesini eşleştirir) gibi başka avantajları da vardır.

Üretkenlik ve maliyet avantajları

JCB Livelink, rölanti süresi izleme ve makina yakıt tüketimi gibi bilgiler sağlayarak, yakıt kullanımınızı azaltmanıza, paradan tasarruf etmenize ve üretkenliği artırmanıza yardımcı olur. Makina konumu bilgileri, verimliliğin artırılmasına ve hatta sigorta maliyetlerinin düşürülmesine yardımcı olabilir.

VERİMLİ ÇALIŞMAK İÇİN LIVELINK.

Not: JCB LIVELINK ve JCB Premier Cover bölgenizde mevcut olmayabilir, bu nedenle lütfen yerel yetkili satıcınıza danışın.

PALETLİ EKSKAVATÖR JS130LC 11

SPECIFICATION TEKNİK ÖZELLİKLER

G *Arka ağırlık zeminden yüksekliği 905

H Kuyruk dönüş yarıçapı 2050

I Üstyapı toplam genişliği 2410

J *Kabin üstü yüksekliği 2845

K *Korkuluk üzerinden yükseklik 2867

L *Zeminden yükseklik 425

M Palet yüksekliği 811

*Makine nakliye pozisyonunda Ölçüler mm cinsinden verilmiştir

A Zeminde palet uzunluğu 2865

B Palet toplam uzunluğu 3605

C Palet orta iz genişliği 1990

D Dıştan dışa palet genişliği (500mm pabuç ile) 2490

D Dıştan dışa palet genişliği (600mm pabuç ile) 2590

D Dıştan dışa palet genişliği (700mm pabuç ile) 2690

Kol uzunlukları .5m 3.0m*

E Nakliye uzunluğu tek parça boom ile 7620 7572

STATİK BOYUTLAR

A B C

D

E

H

M

J F

G I

K

L

TEKNİK ÖZELLİKLER

Dönüş motoru Kule freni Cer

Kule dönüş hızı Tepsi dişli Kule kilitleme

Eksenel pistonlu tip

Hidrolik fren artı otomatik yaylı disk tipi park freni Planet dişli sistemi

12.8 devir/dakika

Geniş çap,içten dişli,tamamen keçeli ,gres banyolu.

Çoklu pozisyona ayarlanabilir fren

Konstrüksiyon Üst ve alt makaralar Palet ayarı Palet tipi İstikamet Tekeri Palet pabuçları

Tamamen kaynaklı X geometrili şasi tipi, merkezi göbek muhafazası ve kavisli palet şasisi ile üst makaralar altında toprak tahliye delikleri.

Isıl işlemli, keçeli ve yağlı tip.

Gres silindir tip Keçeli ve yağlı

Keçeli ve yağlanmış, yay yastıklamalı gergi yayı.

500mm (20in.) 3 tırnaklı pabuç 600mm (24in.) 3 tırnaklı pabuç 700mm (28in.) 3 tırnaklı pabuç Makara ve pabuçlar (her bir tarafta) Üst makaralar 2

Alt makaralar 7 Palet pabuçları 44 ALT TAKIM

DÖNÜŞ SİSTEMİ

HİDROLİK SİSTEM

Yüke duyarlı değişken debili pistonlu tip pompa,servo kontrollu ihtiyaca göre güç çıkışlı, çok fonksiyonlu açık merkezi sistem.

Otomatik standart makina ısıtma ile soğuk ortamlarda çalışma performansını maksimize eder.

Pompalar

Ana pompalar 2 adet değişken deplasmanlı aksiyal tip pompa.

Maksimum debi 2 x 131 Ltr/dakika

Servo pompa Dişli tip

Maksimum debi 18 Ltr/dakika

ompa debisi birleştirilerek bom,kol ve kova devrelerine gönderilir.

Boom/Kol/Kova 318 bar

Güç takviyesi ile 343 bar Kule Dönüş devresi 279 bar Yürüyüş devresi 343 bar Pilot kontrol 40 bar çıkmasını sağlar.

Hidrolik silindirler

Arka kafa cıvata bağlantılı ve sertleştirlmiş çelik burçlu çift etkili tipte.Bom ,kol ve kova hidrolik silindirlerinde yastıklama standart özellik olarak sunuluyor.

Soğutma

Tek yüzlü soğutma grubu paneli.

Tip

Yürüyüş motorları Cer

Servis freni Park freni Tırmanma Yürüyüş hızı

Tam hidrostatik, otomatik değişimli üç hızlı (orta - yüksek hız arası otomatik geçişli).

Değişken açılı eksenel pistonlu tipi, alt takım şasisi içinde tamamen korumalıdır.

Planet redüksiyon ve civatalı cer dişlisi.

Eğimli yerlerde aşırı hızlanmayı engelleyen hidrolik karşı denge Diskli,yay baskılı ve otomatik hidrolik bırakmalı

70% (35 derece) sürekli Yüksek – 5.2 km/h.

Orta – 3.1 km/h.

Düşük – 2.6 km/h.

128 kN Çekiş gücü

PALET TAHRİĞİ MOTOR

Model Tip

Güç (ISO 14899 (SAE J1995)) Motor hacmi

Enjeksiyon Soğutma Marş motoru Akü Alternator Yakıt ikmal pompası

JCB Dieselmax 444 TCA 74 Eu Stage IIIA, EPA Tier 3 Su soğutmalı, 4 zamanlı, 4 silindirli, common rail direkt enjeksiyon, Turboşarj ve intercoolerlı dizel motor.

74.2kW (99.5 HP) 2200 devirde 4.399 litre

Elektronik governor.

Yüksek kapasiteli radyatör.

24 volt – 4kW.

2 x 12 volt.

24 volt 55 amp.

Elektrikli

SPECIFICATION TEKNİK ÖZELLİKLER

EKSKAVATÖR KISMI

Yekpare boom ve farklı kol uzunlukları çeşitli erişim mesafesi, kazı derinliği, yükleme mesafesi, koparma gücü sağlayarak şantiyenizde çok yönlü kullanım imkanı sunar.

Hidrolik kırıcı veya zorlu çalışma koşullarına dayanım için gereken mukavemet, tamamen kaynaklı imal edilmiş olan konstrüksiyonda gizlidir.

Güçlü,dayanıklı yapı için büyük kesitli, takviye plakaları kullanılmıştır.

4.7metre bom ve 3 farklı uzunluktaki kollardan biri ile optimum kazı kombinasyonu sağlar.

1000 saate kadar çıkarır.

Ön, yan ve tavan lambalarının özenli tasarımı sayesinde mükemmel kazı,yükleme,ve yerleştirme görüş açısı sağlanabilmektedir.

Tamamen açılan ön camın kullanımı son derece kolaydır ve alt cam üst cam şasisi içine yerleştirilmiş olduğundan, ön camın açılması hızlı ,kolay ve rahattır.

Temiz hava girişi için kapı camı veya tamamen açılabilen ön cam kullanılabilir.

Paralel yapıdaki ön cam silecek kolları hem iyi bir silme hem de maksimum görüş sağlar. Silecek motoru tavan camı sol tarafında olup yükleme esnasında kova görüşünü engellemez. Opsiyonel olarak alt cam sileceği mevcuttur.

Buğu giderici özelliğe sahip temiz hava girişli havalandırma ve kalorifer sistemi.

Sonuz değişken fan hızı,sıcaklık ve hava sirkülasyolu klima sistemi (opsiyonledir). Ayarlanabilen kol koyma yeri, sırt kısmı geri yatırılabilen tamamen ayarlanabilir süspansiyonlu lüks koltuk.

Maksimum koruma için tavan içine yerleştirilmiş radio (opsiyonel). Kolay kullanım için alt konsola yerleştirilmiş radio sessize alma düğmesi sağ taraftaki konsola yerleştirlmiş 12 volt güç çıkışı ve cep tel tutucusu. Aydınlatma lambası yer seviyesinden açılabilir, 5 dk boyunca veya kapatıncaya kadar açık kalarak gecelerli operatörün işini kolaylaştırır.Kabine monteli katlanabilir gölgelik, ön veya tavan camında parlamaları önler.

KABİN

KUMANDALAR Ekskavatör Paletler

Yardımcı Hat Kumanda izolatörü Motor devri

Motor durdurma Korna

Tümü servo kontrol levyeleri ISO kontrol tipidir. Levyeler koltuktan bağımsız ayarlanabilir.

Birbirinden bağımsız olarak, servo kumandalı ayak pedalı veya el levyeleri ile hız seçimi joystik düğme ile.

Servolu ayak pedalları

Kabin girişindeki emniyet levyesi veya panel üzerindeki düğme ile.

Çevrilebilir gaz ayar düğmesi, ilave olarak servo kolu üzerindeki tek dokunuşlu rölenti düğmesi yada gecikme zamanı AMS den ayarlanabilir rölenti düğmesi.

AMS üzerinden ayarlanabilen otomatik rölantiye geçme Kontak anahtarı çalıştırmali ve ayrı motor durdurma butonu.

Servo levyeden kontrol edilir

TEKNİK ÖZELLİKLER

DOLUM KAPASİTELERİ

Litre

Yakıt tankı 253

Motor suyu 19.7

Motor yağı 20.4

Kule dönüş redüktörü 2.2

Cerler (her bir yan) 3.5

Hidrolik sistem 124

Hidrolik tank 73

AĞIRLIK ve ZEMİN BASINÇLARI*

STANDART ve OPSİYONEL EKİPMANLAR Standart Ekipmanlar:

Ağır hizmet tipi Alternatör; Elektrik izolatörü; Ağır hizmet tipi Aküler; Kabin ve motor ses izolasyonu. Kabin ısıtma ve ön cam buğu giderici; Renkli camlar; İç aydınlatmar; elbise askısı; çakmak; küllük; operatör eşyaları için raf; çıkabilen yer döşeme; ön cam sileceği/yıkama sistemi. güç soketi, otomatik güç takviyesi, otomatik rölanti, dokunmatik motor hızı kontrolu, hidrolik yastıklama,

göbek muhafaza sacları; Dış aynalar;

Korkuluk ve kaymaz yürüme yerleri, çabuk bağlantılı motor yağ boşaltma; ön cam gölgelik.

Opsiyonel Ekipmanlar:

/şevleme: çabuk bağlatı kovaları, hidrolik kırıcılar, yardımcı hidrolik hatlar (tam ve düşük akışlı) klima, kabine monteli arka çalışma farları; döner tepe lambası, yağmur muhafaza, radi, hava süspansiyonlu koltuk, elektrikli yakıt ikmal pompası, palet muhafaza, alt

ü, geri vites alarmı.

*4.7m Tekparçae Boom - 2.5m Kol, Standart Kova, Operator ve tam dolu yakıt tankı için verilmiş olan değerlerdir.

Pabuç genişliği Çalışma ağırlığı Zemine uygulanan basınç

500 mm 13.143 kg 0.42 kg/cm²

600 mm 13.333 kg 0.36 kg/cm²

700 mm 13.524 kg 0.31 kg/cm²

Q/Hitch hariç Q/Hitch takılı

Kova 2.5m 3.0m 2.5m 3.0m

GP 500mm genişlikte 0.235 m3 (SAE tepeleme) GP 600mm genişlikte 0.315 m3 (SAE tepeleme) GP 700mm genişlikte 0.390 m3 (SAE tepeleme) GP 750mm genişlikte 0.430 m3 (SAE tepeleme) GP 800mm genişlikte 0.470 m3 (SAE tepeleme) GP 900mm genişlikte 0.550 m3 (SAE tepeleme) GP 1000mm genişlikte 0.635 m3 (SAE tepeleme) GP 1100mm genişlikte 0.715 m3 (SAE tepeleme) GP 1200mm genişlikte 0.795 m3 (SAE tepeleme) GP 1300mm genişlikte 0.235 m3 (SAE tepeleme)

X X

X X X

X X X

X X X X

= Genel amaçlı kazıya uygundur(max. malzeme yoğunluğu 2.000 kg/m3)

=

= Şevleme veya hazır malzeme yüklemeye uygundur(1200 kg/m3)

= Garanti edilmez X

■

■

■

■

■ ■

■

■

●

● ●

●

●

●

D B

C A

A Bıçak yüksekliği

B Yer seviyesinden bıçak yüksekliği C Zeminden aşağı dozerleme yüksekliği D Bıçak-palet arası mesafe

Dozerleme genişliği – 500 mm palet ile Dozerleme genişliği – 600 mm palet ile Dozerleme genişliği – 700 mm palet ile Dozer bıçağı ek ağırlığı

500 mm palet 600 mm palet 700 mm palet

490 405 545 425 2510 2610 2710

kg (lb) 747

kg (lb) 753

kg (lb) 759

OPSİYONEL DOZER BIÇAĞI KOVA ve KOL KOMBİNASYONLARI

SPECIFICATION TEKNİK ÖZELLİKLER

Boom uzunluğu: 4.70 m Kol uzunluğu:

A Maksimum kazı erişimi B Zeminde maksimum erişim C Maksimum kazı derinliği D Maksimum kazı yüksekliği E Maksimum boşaltma yüksekliği F Maksimum dikey kesim derinliği G Minimum kule dönüş yarıçapı Kova devirme açısı

Maksimum kol koparma kuvveti (ISO 6015) Maksimum kova koparma kuvveti (ISO 6015)

Kol uzunluğu:

A Maksimum kazı erişimi B Zeminde maksimum erişim C Maksimum kazı derinliği D Maksimum kazı yüksekliği E Maksimum boşaltma yüksekliği F Maksimum dikey kesim derinliği G Minimum kule dönüş yarıçapı Kova devirme açısı

Maksimum kol koparma kuvveti (ISO 6015) Maksimum kova koparma kuvveti (ISO 6015)

2.50 m

mm 8340

mm 8197

mm 5530

mm 9118

mm 6729

mm 3625

mm 2231

182°

kg 6550

kg 9200

3.00 m

mm 8796

mm 8660

mm 6028

mm 9440

mm 7041

mm 4050

mm 2591

182°

kgf 5970

kgf 9375

ÇALIŞMA AĞIRLIĞI

7

-1 9

1

-4 2 8

4

-2 5 10

-5 -6 -3 6

0 3 D

E

C F

A B

G

TEKNİK ÖZELLİKLER

KALDIRMA KAPASİTELERİ – Kol Uzunlukğu: 2.50m, 4.70m Tek parça Bom, Palet Pabuçları: 500 mm, Kova hariç

KALDIRMA KAPASİTELERİ – Kol Uzunlukğu: 3.00 m, 4.70m Tek parça Bom, Palet Pabuçları: 500 mm, Kova hariç

3 m 4 m 5 m 6 m Max uzanmadaki kapasiteler

kg kg kg kg kg kg kg kg kg kg mm

2800* 2800* 3010* 3010* 2370* 2370* 5533

2980* 2980* 3020* 3020* 3110* 2430 2240* 2240* 6221

3860* 3860* 3490* 3490* 3270* 3210 3170* 2410 2190 2010 6689

5400* 5400* 4250* 4250* 3680* 3110 3350 2360 2190* 1850 6982

7130* 6310 5100* 4120 4150* 2990 2380 2290 2250* 1770 7121

6370* 5990 5810* 3940 4200 2880 3210 2580 2360 1740 7116

6830* 5860 5780 3820 4120 2810 3160 2180 2540* 1780 6967

8630* 5820 5720 3770 4070 2760 3130 2160 2710 1880 6663

8240* 5850 5720 3770 4060 2760 4140 2170 3020 2090 6181

7460* 5930 5370* 3810 4100 2790 3620 2490 5474

Uzanma 3 m 4 m 5 m 6 m Max uzanmadaki kapasiteler

Yükleme noktası yüksekliği 6.0 m 5.0 m 4.0 m 3.0 m 2.0 m 1.0 m 0 m - 1.0 m - 2.0 m - 3.0 m

kg kg kg kg kg kg kg kg kg kg mm

2540* 2540* 2520* 2460 2180* 2180* 6113

2610* 2610* 2720* 2470 2070* 2010* 6741

2960* 2960* 2890* 2890* 2840* 2430 2030* 1790 7175

4460* 4460* 3710* 3710* 3310* 3140 3080* 2370 2040* 1660 7448

6210* 6210* 4600* 4180 3820* 3010 3280 2290 2090* 1590 7578

7640* 6060 5410* 3960 4210 2880 3200 2220 2190* 1570 7574

7510* 5830 5770 3810 4100 2780 3140 2160 2300 1590 7434

8610* 5740 5670 3720 4030 2720 3090 2120 2420 1670 7150

8430* 5730 5640 3690 4000 2700 3080 2100 2650 1820 6704

7880* 5780 5660 3710 4020 2710 3110 2130 3070* 2110 6060

Notlar: 1. Kova dahil kaldırma kapasitesi hesabında, kovanın ağırlığının ve varsa quick hitch ağırlığının yukarıdaki değerlerden çıkartılması gerekir

2. Kaldırma kapasiteleri ISO 10567 standartına göre verilmiş olup, minimum devrilme yükünün %75, veya hidrolik kaldırma kapasitesinin %87’sini gösterir (hangisi daha az ise). * ile işaretli kapasiteler hidrolik kaldırma kapasitesini gösterir.

3. Kaldırma kapasite makinanın düz ve sağlam bir zeminde olduğu varsayılarak verilmiştir.

4. Kaldırma kapasiteleri yerel kanunların belirlediği sınırları geçemez.

Kaldırma kapasitesi ön ve arka.

Tam dönüş kaldırma kapasitesi Yükleme noktası yüksekliği

6.0 m 5.0 m 4.0 m 3.0 m 2.0 m 1.0 m 0 m - 1.0 m - 2.0 m - 3.0 m Uzanma

SPECIFICATION TEKNİK ÖZELLİKLER

KALDIRMA KAPASİTELERİ – Kol Uzunlukğu: 2.50 m, 4.70 m Tek parçaBom, Palet pabucu: 500 mm, Kova ve Dozer Bıçağı hariç.

KALDIRMA KAPASİTELERİ – Kol Uzunluğu: 3.00 m, 4.70 m Tek parça Bom, Palet Pabucu: 500 mm, Kova ve Dozer Bıçağı hariç

3 m 4 m 5 m 6 m Max. uzanmadaki kapasiteler

kg kg kg kg kg kg kg kg kg kg mm

2800* 2800* 3010* 3010* 2370* 2370* 5533

2980* 2980* 3020* 3020* 3110* 2540 2240* 2240* 6221

3860* 3860* 3490* 3490* 3270* 3270* 3170* 2520 2190* 2110 6689

5400* 5400* 4250* 4250* 3680* 3250 3370* 2470 2190* 1940 6982

7130* 6600 5100* 4310 4150* 3130 3560 2410 2250* 1860 7121

6370* 6280 5810* 4130 4570 3030 3500 2350 2360* 1840 7116

6830* 6140 6260 4010 4480 2950 3440 2300 2540* 1870 6967

8630* 6110 6240 3960 4440 2900 3420 2270 2840* 1980 6663

8240* 6140 6240 3960 4430 2900 3420 2280 3290 2200 6181

7460* 6210 5370* 4000 4460* 2940 3850* 2620 5474

3 m 4 m 5 m 6 m Max. uzanmadaki kapasiteler

kg kg kg kg kg kg kg kg kg kg mm

2540* 2540* 2520* 2520* 2180* 2180* 6113

2610* 2610* 2720* 2580 2070* 2070* 6741

2960* 2960* 2890* 2890* 2840* 2540 2030 1880 7175

4460* 4460* 3710* 3710* 3310* 3280 3080* 2480 2040* 1750 7448

6210* 6210* 4600* 4370 3820* 3150 3380* 2410 2090* 1680 7578

7640* 6350 5410* 4150 4310* 3020 3490 2330 2190* 1650 7574

7510* 6120 5990* 4000 4470 2930 3420 2270 2350* 1680 7434

8610* 6030 6200* 3910 4400 2860 3380 2230 2590* 1760 7150

8430* 6020 6160 3880 4370 2840 3360 2220 2890 1920 6704

7880* 6070 5970* 3900 4380 2850 3350 2220 6060

Uzanma

Yükleme noktası yüksekliği 6.0 m 5.0 m 4.0 m 3.0 m 2.0 m 1.0 m 0 m - 1.0 m - 2.0 m - 3.0 m

Notlar: 1. Kova dahil kaldırma kapasitesi hesabında, kovanın ağırlığının ve varsa quick hitch ağırlığının yukarıdaki değerlerden çıkartılması gerekir

2. Kaldırma kapasiteleri ISO 10567 standartına göre verilmiş olup, minimum devrilme yükünün %75, veya hidrolik kaldırma kapasitesinin %87’sini gösterir (hangisi daha az ise). * ile işaretli kapasiteler hidrolik kaldırma kapasitesini gösterir.

3. Kaldırma kapasite makinanın düz ve sağlam bir zeminde olduğu varsayılarak verilmiştir.

4. Kaldırma kapasiteleri yerel kanunların belirlediği sınırları geçemez.

Kaldırma kapasitesi ön ve arka.

Tam dönüş kaldırma kapasitesi Yükleme noktası yüksekliği

6.0 m 5.0 m 4.0 m 3.0 m 2.0 m 1.0 m 0 m - 1.0 m - 2.0 m - 3.0 m Uzanma

NOTLAR

Adana - Güney 0322 346 33 30 / 45 40 Ankara - İç Anadolu 0312 472 20 70

Antalya - Akdeniz 0242 221 52 96

Bursa - Güney Marmara 0224 451 37 43 Diyarbakır - Güneydoğu Anadolu 0412 339 00 22 İstanbul - Anadolu Yakası / Doğu Marmara 0216 352 00 00 İstanbul - Avrupa Yakası / Trakya 0212 886 44 34

İzmir - Ege 0232 472 15 00

Ankara - Bölge 0312 472 20 70 Adana - Libra 0322 346 33 20 Aydın - Söke Traktör 0256 557 43 95 Antalya - Antmak 0242 221 52 96 Denizli - Emek Ziraat 0258 251 07 70 Diyarbakır - Yön 0412 339 00 22 İstanbul - Merkez 0216 352 00 00 İzmit - Karataş 0262 721 40 01 İzmir - Bölge 0232 472 15 00 Konya - Şakiroğlu 0332 342 49 72 Şanlıurfa - Canbeyli 0414 312 42 25

Adana - Ada 0322 346 33 20 Alanya - Paşa 0242 528 77 07 Antalya - Antmak 0242 221 52 97 Bursa - Eralp 0224 441 79 80 Çorum - Emre 0364 234 52 04 Denizli - Konman 0258 251 28 28 Diyarbakır - Yön 0412 339 00 22 Edremit - Gezer İş 0266 392 14 90 Erzincan - Öz Polatlar 0446 226 01 43 Erzurum - Akar 0442 242 66 90 Eskişehir - Fermak 0222 228 01 74

Hatay - İsken 0326 615 04 05 Iğdır - Güneş 0476 227 51 54 İstanbul - İnter 444 68 37 İstanbul - Genpar 0212 430 73 00 İstanbul - Mert 0212 407 03 58 İzmir - Alperin 0232 472 13 60 Kahramanmaraş - Barıtoğlu 0344 236 00 17 Karabük - Genç 0370 452 02 56 Kayseri - Elce 0352 220 19 19 Kırklareli - Ak İş 0288 412 88 70 Kocaeli - Çözümsan 0262 335 39 63

Konya - Elce 0332 233 24 04 Konya - Şakiroğlu (Tarım) 0332 342 49 72 Malatya - Usem 0422 238 45 35 Muğla - Yöntem 0252 225 40 05 Samsun- Acar 0362 266 59 21 Siirt - Dem-Mak 0484 224 34 36 Şanlıurfa - Asfar 0414 357 68 65 Tokat - Çözüm 0356 212 74 75 Trabzon - Yiğiter 0462 334 37 43 Van - Güven İş 0432 223 27 49 SİF JCB MERKEZ SERVİS TELEFON NUMARALARI

Ankara - SİF Ankara Servis 0312 394 66 80 Bursa - SİF Bursa Servis 0224 451 37 43 İstanbul - SİF Orhanlı Servis 0216 352 00 00

TEK MARKA. 300'DEN FAZLA MODEL.
