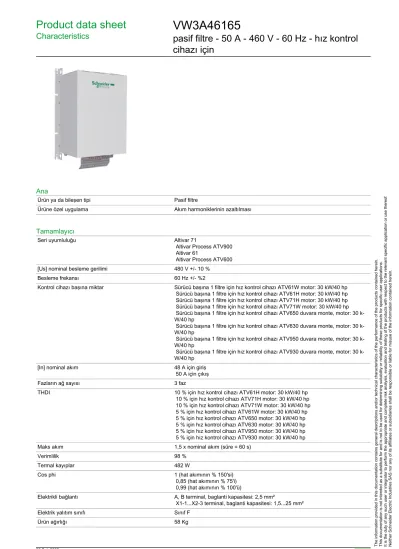

Product data sheet
Characteristics VW3A46165
pasif filtre - 50 A - 460 V - 60 Hz - hız kontrol cihazı için
Ana
Ürün ya da bileşen tipi Pasif filtre
Ürüne özel uygulama Akım harmoniklerinin azaltılması
Tamamlayıcı
Seri uyumluluğu Altivar 71
Altivar Process ATV900 Altivar 61
Altivar Process ATV600
[Us] nominal besleme gerilimi 480 V +/- 10 %
Besleme frekansı 60 Hz +/- %2
Kontrol cihazı başına miktar Sürücü başına 1 filtre için hız kontrol cihazı ATV61W motor: 30 kW/40 hp Sürücü başına 1 filtre için hız kontrol cihazı ATV61H motor: 30 kW/40 hp Sürücü başına 1 filtre için hız kontrol cihazı ATV71H motor: 30 kW/40 hp Sürücü başına 1 filtre için hız kontrol cihazı ATV71W motor: 30 kW/40 hp Sürücü başına 1 filtre için hız kontrol cihazı ATV650 duvara monte, motor: 30 k- W/40 hp
Sürücü başına 1 filtre için hız kontrol cihazı ATV630 duvara monte, motor: 30 k- W/40 hp
Sürücü başına 1 filtre için hız kontrol cihazı ATV950 duvara monte, motor: 30 k- W/40 hp
Sürücü başına 1 filtre için hız kontrol cihazı ATV930 duvara monte, motor: 30 k- W/40 hp
[In] nominal akım 48 A için giriş
50 A için çıkış
Fazların ağ sayısı 3 faz
THDI 10 % için hız kontrol cihazı ATV61H motor: 30 kW/40 hp
10 % için hız kontrol cihazı ATV71H motor: 30 kW/40 hp 10 % için hız kontrol cihazı ATV71W motor: 30 kW/40 hp 5 % için hız kontrol cihazı ATV61W motor: 30 kW/40 hp 5 % için hız kontrol cihazı ATV650 motor: 30 kW/40 hp 5 % için hız kontrol cihazı ATV630 motor: 30 kW/40 hp 5 % için hız kontrol cihazı ATV950 motor: 30 kW/40 hp 5 % için hız kontrol cihazı ATV930 motor: 30 kW/40 hp
Maks akım 1,5 x nominal akım (süre = 60 s)
Verimlilik 98 %
Termal kayıplar 482 W
Cos phi 1 (hat akımının % 150'si)
0,85 (hat akımının % 75'i) 0,99 (hat akımının % 100'ü)
Elektrikli bağlantı A, B terminal, baglanti kapasitesi: 2,5 mm²
X1-1...X2-3 terminal, baglanti kapasitesi: 1,5...25 mm²
Elektrik yalıtım sınıfı Sınıf F
Ürün ağırlığı 58 Kg
The information provided in this documentation contains general descriptions and/or technical characteristics of the performance of the products contained herein. This documentation is not intended as a substitute for and is not to be used for determining suitability or reliability of these products for specific user applications. It is the duty of any such user or integrator to perform the appropriate and complete risk analysis, evaluation and testing of the products with respect to the relevant specific application or use thereof. Neither Schneider Electric Industries SAS nor any of its affiliates or subsidiaries shall be responsible or liable for misuse of the information contained herein.
28.Şub.2022
1
Ortam
IP koruma derecesi IP20
IP55 (muhafaza montajı)
Titreşim direnci 2 mm, tepeden tepeye (f= 5…13,2 Hz) 'e uygunEN 60068-2-6
0,7 gn (f= 13,2…150 Hz) 'e uygunEN 60068-2-6
Bağıl Nem 5…85 % yoğuşmasız
Çalışma için ortam hava sıcaklığı 45…60 °C (°C başına % 3 akım düşüşüyle) 5…45 °C (akım değer kaybı olmadan) Depolama için ortam hava sıcaklığı -25…55 °C orijinal ambalajında saklama
-25…65 °C taşıma sırasında
Çalışma yüksekliği <= 1000 m akım değer kaybı olmadan
> 1000...4000 m 1000 m başına % 5 akım düşüşüyle
Standartlar EN/IEC 61000-3-12
EN/IEC 61000-2-2 G5/4 mühendislik tavsiyesi EN/IEC 61000-2-4 EN/IEC 61000-3-2 EN/IEC 61000-3-4
Paketleme üniteleri
Paket ağırlığı (Lbs) 57,000 Kg
Paket 1 Yükseklik 0,610 Dm
Paket 1 genişliği 0,600 Dm
Paket 1 Uzunluk 0,800 Dm
Sürdürülebilirlik Teklifi
REACh Düzenlemesi REACh Bildirisi
REACh, SVHC içermez Evet
EU RoHS Direktifi Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil) EU RoHS Bildiri- si
Toksik ağır metal içermez Evet
Cıva içermez Evet
RoHS muafiyet bilgileri Evet
Çin RoHS Düzenlemesi Çin RoHS Beyanı
Sözleşme garantisi
Garanti 18 ay
2
Product data sheet
Dimensions Drawings VW3A46165
Dimensions
(1) Front view (2) Right side view (3) Top view Dimensions in mm
A B C D E1 E2 E3 F G H
242 330 547 594.08 145 233 145 353 378 460
Dimensions in in.
A B C D E1 E2 E3 F G H
9.53 12.99 21.54 23.39 5.71 9.17 5.71 13.90 14.88 18.11
3
Product data sheet
Mounting and Clearance VW3A46165
Mounting Recommendations Vertical Mounting Only
(1) Filter
4
Product data sheet
Connections and Schema VW3A46165
Recommended Schema
(1) Drive (2) Filter (3) Optional
Product Life Status : Ticari
