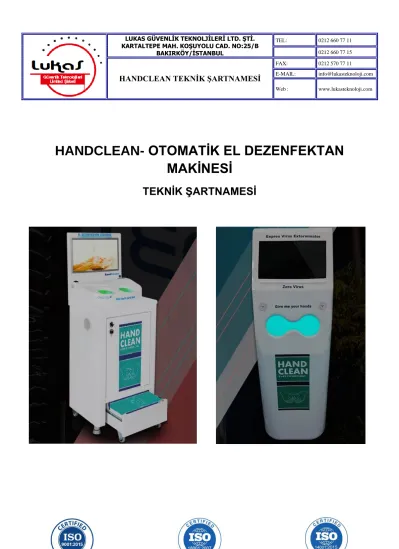

HANDCLEAN- OTOMATİK EL DEZENFEKTAN MAKİNESİ
TEKNİK ŞARTNAMESİ
İÇİNDEKİLER Sayfa
1-)TANIM 3
2-)ÜRÜNÜN KAPSAMI 3
3-)TEKNİK DETAYLAR 3
3.1 ÜRÜNÜN DIŞ ÖLÇÜLERİ 3
3.2 ÜRÜNÜN AĞIRLIĞI 3
3.3 EKRAN ÖZELLİKLERİ 4
3.4 POMPA ÖZELLİKLERİ 4
3.5 SOLÜSYON BİDONU ÖZELLİKLERİ 4
3.6 ATIK SU BİDONU ÖZELLİKLERİ 5
3.7 GÜÇ KAYNAĞI 5
3.8 SOLÜSYON PÜSKÜRTME SİSTEMİ 5
3.9 ELEKTRONİK KART ÖZELLİKLERİ 5
3.10 BASAMAK MOTORU ÖZELLİKLERİ 6
3.11 HOPARLÖR 6
4-) ÜRÜN PARÇA ÖZELLİKLERİ
4.1 DIŞ GÖRÜNÜM PARÇALARI 6
4.2 İÇ GÖRÜNÜM PARÇALARI 6
5-) ÜRETİM TESİSİ KALİTE ŞARTLARI 7
6-) GENEL MONTAJ ŞARTNAMESİ 7
7-) AYLIK BAKIM TALİMATI 8
8-) YILLIK BAKIM TALİMATİ 8
9-) GARANTİ KOŞULLARI 9
10-) KULLANIM TALİMATI 9
1. TANIM: Bu şartname HANDCLEAN ürününün teknik kurallarını belirlemek için oluşturulmuştur.
2. ÜRÜNÜN KAPSAMI: HANDCLEAN insan sağlığını korumaya katkı sağlamakla birlikte %70 su tasarrufu yapma amacıyla tasarlanmıştır. Ürün, elleri bakteri, virüs ve mikroplardan 4-6 saat boyunca korumak için hazırlanmıştır. Sadece bir kutu dezenfektan ile 10.000 el dezenfekte edilebilmektedir.
3. TEKNİK DETAYLAR:
3.1. Ürünün Dış Ölçüleri
1. HANDCLEAN CLASSİC: 54*41*149 cm 2. HANDCLEAN LONG: 51*35*147,5 cm 3. HANDCLEAN MINI: 46,5*35*39 cm
3.2. Ürünün Ağırlığı
1. HANDCLEAN CLASSİC: 36,5 kg 2. HANDCLEAN LONG: 24 kg 3. HANDCLEAN MINI: 6 kg MYT Model: 18KG
HANDCLEAN CLASSİC: 36,5 KG HANDCLEAN LONG: 24 KG HANDCLEAN MINI: 6 KG
3.3. Ekran Özellikleri
3.4. Pompa Özellikleri
3.5. Solüsyon Bidonu Özellikleri 18.5 "LED EKRAN MONİTÖR
ADAPTÖR İNPUT- OUTPUT 12 V
RESİM FORMATI JPEG
SES FORMATI MP3-WMA
VIDEO FORMATI MPEG1/2/4 (Divx 4.0-Dvix 5.0- Xvid) AVI&M-JPEG
HAFIZA KARTI SD/SDHC/MMC/MS
USB BAĞLANTISI USB 2.0
EKRAN PARAMETRELERİ Ekran Boyutu:18.5" LCD Çözünürlük:1366*768 piksel
MODEL
NUMARASI KAPASİTE
KULLANIM SGRT NO OFF ÇIKIŞ
V A A PSI BAR PSI BAR INCH MM
SFDP1-012- 035-021
4.3LPM (1.2GPM)
12± 2.5 5± 35 2.4 40 2.8 0.41 10.5
ET KALINLIĞI 2 MM
HACİM 5 lt
ÖLÇÜLER 180*140*26 MM
KAPAK ÇAPI 35 MM
KAPAK ET KALINLIĞI 3 MM
KAPAK İÇ ÇAPI 35 MM
3.6. Atık Su Bidonu Özellikleri
3.7. Güç Kaynağı
3.8. Solüsyon Püskürtme Sistemi
3.9. Kullanılan Elektronik Kart
ET KALINLIĞI 2 MM
HACİM 5 lt
ÖLÇÜLER 180*140*26 MM
KAPAK ÇAPI 35 MM
KAPAK ET KALINLIĞI 3 MM
KAPAK İÇ ÇAPI 35 MM
TEKNİK ÖZELLİKLER 12 V 30 A
GİRDİ 190-240V AC 5.0 A
100-130V AC 8.0 A 47-63 Hz
SİSTEM ÇALIŞMA BASINCI 2.4 bar SİSTEM PÜSKÜRME ORANI 0,3 MM * 4
SİSTEM ÇALIŞMA GERİLİMİ 12
12 V SEÇİMLİ LCD BESLEMESİ RESET TUŞU BULUNAN 8.5 X 7.1 CM BOYUTLARINDA
KONTROL ÜNİTESİ GİRİŞİ BULUNAN ELEKTRONİK DEVRE 2 YIL GARANTİ SÜRESİ
3.10. Basamak Motoru Özellikleri
3.11. Hoparlör
4. ÜRÜN PARÇA LİSTESİ:
1. Dış Görünüm Parçaları
2. İç Görünüm Parçaları
HANDCLEAN İÇ GÖRÜNÜM PARÇALARI
1. ATIK SU BORUSU 7. SOLÜSYON POMPASI
2. ATIK SU BİDONU 8. GÜÇ KAYNAĞI
3. SOLÜSYON BİDONU 9. SES KARTI
4. HOPARLÖR 10. ANA KART
5. SELENOİD 11. LAVABO ALT BAĞLANTISI
6. LAVABO 12. EL DEZENFEKTAN HAZNESİ
TEKNİK ÖZELLİKLER 12 V 30 A
TEKNİK ÖZELLİKLER 5 W 8 ohm
HANDCLEAN DIŞ GÖRÜNÜM PARÇALARI
1. LCD EKRAN PANELİ 6. KABİN KİLİDİ
2. LCD EKRAN 7. BASAMAK TEKERİ
3. ŞİRKET LOGOSU 8. ÇOCUK BASAMAĞI
4. LED EKRAN 9. ÇOCUK BASAMAK KİLİDİ
5. KABİN 10. ELEKTRİK FİŞİ
5. ÜRETİM TESİSİ KALİTE KOŞULLARI
Hand Clean Hijyenleme Sistemi Cihazı Üretim Tesisine Ait;
1. ISO 9001: 2015 2. ISO 14.0001: 2015 3. OHSAS 18.001:2007 4. TSEN ISO / IEC 17021-1
Belirtilen standartlarda uygun tesislerde üretim sağlanmaktadır.
6. MONTAJ TALİMATI
1-) Kutu içerisinde makine ve ekran bölümü olarak iki parça bulunur. Öncelikle; ekranı tespit vidalarıyla gövdeye arka tarafından bağlayınız.
2-) Ekran enerji kablosunu cihaz üzerindeki yuvasına takınız.
3-)Ön kapağı açınız,
4-) Solüsyon emiş hortumunu solüsyon bidonunun içine yerleştiriniz.
5-) Solüsyon bidonunun kapağını kapatınız.
6-) Makinanın arka tarafında bulunan fişi prize takarak, makinaya enerji veriniz.
7-) Kullanılacak olan prizlerin muhakkak topraklanması yapılmış olmalıdır!
8-)Cihazı solüsyon püskürmesi başlayana kadar, ellerinizi yuvaya yerleştirerek (6-8 defa) çalıştırın. Bu şekilde makinanın havasını almış olacaksınız.
9-) Ön kapağı kapatınız.
10-) Cihazı düz bir zemin üzerinde arka kısım duvara yaslanacak şekilde kullanılacak alana yerleştiriniz.
NOT:
1) Ürün yetkili servis tarafından monte edilmelidir.
2) Servis topraklama yapılmamış prizlerde ürün montajı yapmaz.
3) Yetkili servis dışında yapılan montajlardan üretici firma sorumlu değildir.
7. AYLIK BAKIM TALİMATI
1. Biten solüsyon bidonlarının dolusuyla değişimi yapılır.
2. Atık su tankı değişimi yapılır.
3. Solüsyon sızıntısı kontrol yapılır.
4. Mekanik aksam kontrolü yapılır.
5. Ekranlı modellerde ekran kontrolü yapılır.
6. Ekranlı modellerde ekran yayın akışı kontrolü yapılır.
7. Nozullar kontrol edilir. Sızıntı yapan nozullar yenileriyle değiştirilir.
8. Anaokullarına özel basamak sistemi ve motoru kontrol edilir.
8. YILLIK BAKIM TALİMATI
1. Gerekli hallerde;
a) Dezenfektan pompası değiştirilir.
b) Nozullar değiştirilir.
2. Hasarlı mekanik aksam değişimi yapılır.
3. Ekranlı cihazlarda gerekli hallerde (müşteri ile birebir mutabakat sağlanarak) ekran değişimi yapılır.
9. GARANTİ KOŞULLARI
1. Garanti süresi ürün teslim alındığından itibaren başlar ve 2 yıl sürer.
2. Makinenin tüm parçaları firmamız tarafından garanti kapsamı içerisindedir (yanlış üretim/ montaj hataları veya kusurlu ürüne karşı)
3. Garanti koşulları içerisinde meydana gelen arızanın giderilmesi için geçen süre garanti süresine dahildir. Maksimum tamir süresi 20 gündür. Müşteriler hata bildirimlerini telefon, fax, e-mail veya iadeli taahhütlü mektup yoluyla yapabilirler.
4. Ürünün tüm parça değişimi ücretlidir.
5. Aşağıdaki koşullar durumda ürün garanti kapsam dışına çıkmış kabul edilir;
a) Ürün montajının yetkili servis personeli dışında kişiler tarafından yapılması,
b) Ürünün seri numarası veya garanti etiketlerinin zarar görmüş veya yırtılmış olması.
c) Ürün besleme kablosunun yüksek veya düşük voltaja maruz kalması 10. KULLANIM TALİMATI
1- El dezenfektan istasyonu üzerinde bulunan yuvarlak yuvalara eller sokulur.
2- Sensörler elleri algılar ve püskürtme sistemini çalıştırır.
3- Dezenfektan elin alt ve üst kısımlarına yaklaşık 3 saniye yoğun şekilde püskürtülür.
4- Elin gözeneklerine işleyen solüsyon 2 saniye bekletilir ve sonunda eller dezenfekte edilmiş olur.
5- Bu işlem ile el üzerinde bulunan bakteri, mikroplar %99 oranında inaktive edilir.
