3. ÜNİTE
FEN BİLİMLERİ
8
sayisalsinifi.com
SAYISAL SINIFI SAYISAL SINIFI

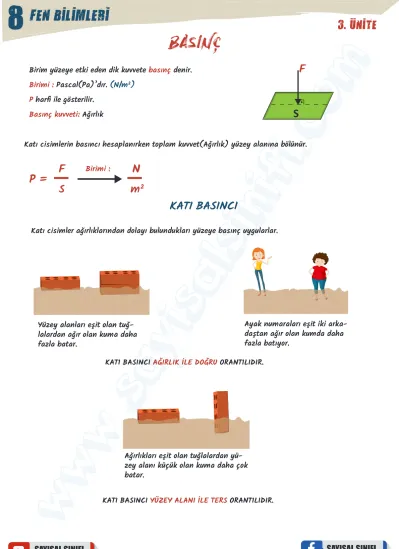

Birim yüzeye etki eden dik kuvvete basınç denir.
Katı cisimlerin basıncı hesaplanırken toplam kuvvet(Ağırlık) yüzey alanına bölünür.
BASINÇ
Birimi : Pascal(Pa)’dır. (N/m2) P harfi ile gösterilir.
Yüzey alanları eşit olan tuğ- lalardan ağır olan kuma daha fazla batar.
Katı cisimler ağırlıklarından dolayı bulundukları yüzeye basınç uygularlar.
Ayak numaraları eşit iki arka- daştan ağır olan kumda daha fazla batıyor.
Ağırlıkları eşit olan tuğlalardan yü- zey alanı küçük olan kuma daha çok batar.
Basınç kuvveti: Ağırlık
F
F N
P =
S
S m
2Birimi :
KATI BASINCI
KATI BASINCI AĞIRLIK İLE DOĞRU ORANTILIDIR.
KATI BASINCI YÜZEY ALANI İLE TERS ORANTILIDIR.
Katı Basıncı
sayisalsinifi.com
SAYISAL SINIFI SAYISAL SINIFI
Basınç ...
Basınç ...
Basınç Kuvveti ...
Basınç Kuvveti ...
Yüzey Alanı ...
Yüzey Alanı ...
BASINCI ...
BASINCI ... BASINCI ...
BASINCI ... BASINCI ...
Soru 1 Soru 2
Soru 3
S K 2S
1. Durum
1. Durum 2. Durum
2. Durum
K cismi 1. durumdan 2. duruma geti- riliyor. Basınç, yüzey alanı ve basınç kuvvetlerinde nasıl bir değişim olur.
Aşağıdaki boşluklara yazınız.
Aşağıda özdeş birim küplerden oluşan M cismi üzerinde yapılan değişiklikler gösterilmektedir.
Buna göre 1. durumdan 2. duruma getirilen M cisminin yere uyguladığı basınç, basınç kuvveti ve yer ile temas eden yüzey alanı nasıl değişir?
Aşağıda verilen örneklerin altına verilen durumun amacını (Basıncı artırmak/azaltmak) yazınız.
Trenlerde tekerlek sayısının fazla olması
Satır, balta gibi alet- lerin uçlarının sivri
olması
iş makinelerinin geniş paletli
olması Fillerin ayak tabanlarının geniş
olması
Raptiye, çivi gibi aletlerin uçlarının
sivri olmasıı
3. ÜNİTE
FEN BİLİMLERİ
8
sayisalsinifi.com
SAYISAL SINIFI SAYISAL SINIFI
Soru 4
Soru 5
Soru 6
Soru 7 1 2 3
K L M
K L M
K L M S
2S
Özdeş cisimler kullanılarak oluşturulmuş 1, 2 ve 3 numaralı cisimlerin yere uyguladıkları basınçlar sırası ile P1, P2, ve P3’tür.
Buna göre oluşan P1, P2, ve P3 basınçlarını büyükten küçüğe doğru sıralayınız.
Özdeş birim küpler kullanılarak oluşturulmuş K, L ve M cisimlerinin yere uyguladıkları ba- sınçlar sırası ile PK, PL, ve PM’dir.
Buna göre oluşan PK, PL, ve PM basınçlarını küçükten büyüğe doğru sıralayınız.
Özdeş birim küpler kullanılarak oluşturulmuş K, L ve M cisimlerinin yere uyguladıkları ba- sınç kuvvetleri sırası ile FK, FL, ve FM’dir.
Buna göre FK, FL, ve FM kuvvetlerini küçükten büyüğe doğru sıralayınız.
Özdeş birim küpler kullanılarak oluşturulmuş K, L ve M cisimlerinin yere uyguladıkları ba- sınçlar sırası ile PK, PL, ve PM’dir.
Buna göre oluşan PK, PL, ve PM basınçlarını büyükten küçüğe doğru sıralayınız.
Katı Basıncı
sayisalsinifi.com
SAYISAL SINIFI SAYISAL SINIFI
NOT : Katı cisimlerin ağırlıkları ile yüzey alanları aynı oranda artırılır veya aynı oranda azaltılırsa, yüzeye uyguladıkları basınç değişmez
.
Ağırlığı 1N ve Yüzey alanı 1m2 olan kübik cisim
Yanda verilen dikdörtgenler prizması şeklindeki cismin bir kısmı dikey olarak kesilip çıkarılıyor. Buna göre 1. ve 2. durumda cismin yere yaptığı basınçları kıyaslayınız.
Özdeş tuğlalar ve kum bir zemin kullanılarak oluşturulan deney düzenekleri aşağıdaki gibidir.
Verilen deney düzeneklerindeki değişkenleri yazınız.
1. durum
2. durum, ağırlık ve yüzey alanı 2 katına
çıkıyor.
3. durum, ağırlık ve yüzey alanı 3 katına
çıkıyor.
Soru 8
Soru 9
1. durum 2. durum
1. DENEY 2. DENEY
Kontrol edilen değişken ... Kontrol edilen değişken ...
Bağımlı Değişken ... Bağımlı Değişken ...
Bağımsız Değişken ... Bağımsız Değişken ...
