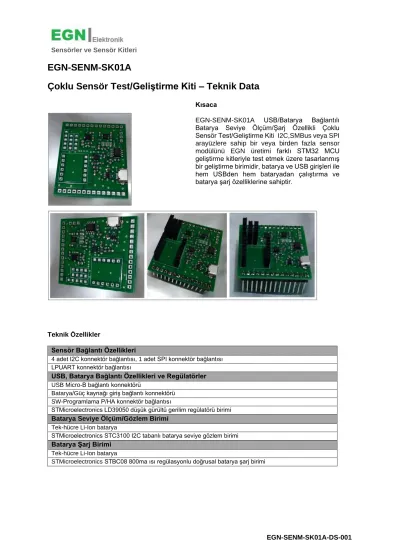

EGN-SENM-SK01A

Çoklu Sensör Test/Geliştirme Kiti – Teknik Data

Teknik Özellikler

Sensör Bağlantı Özellikleri

4 adet I2C konnektör bağlantısı, 1 adet SPI konnektör bağlantısı LPUART konnektör bağlantısı

USB, Batarya Bağlantı Özellikleri ve Regülatörler USB Micro-B bağlantı konnektörü

Batarya/Güç kaynağı giriş bağlantı konnektörü SW-Programlama P/HA konnektör bağlantısı

STMicroelectronics LD39050 düşük gürültü gerilim regülatörü birimi Batarya Seviye Ölçüm/Gözlem Birimi

Tek-hücre Li-Ion batarya

STMicroelectronics STC3100 I2C tabanlı batarya seviye gözlem birimi Batarya Şarj Birimi

Tek-hücre Li-Ion batarya

STMicroelectronics STBC08 800ma ısı regülasyonlu doğrusal batarya şarj birimi Kısaca

EGN-SENM-SK01A USB/Batarya Bağlantılı Batarya Seviye Ölçüm/Şarj Özellikli Çoklu Sensör Test/Geliştirme Kiti I2C,SMBus veya SPI arayüzlere sahip bir veya birden fazla sensor modülünü EGN üretimi farklı STM32 MCU geliştirme kitleriyle test etmek üzere tasarlanmış bir geliştirme birimidir, batarya ve USB girişleri ile hem USBden hem bataryadan çalıştırma ve batarya şarj özelliklerine sahiptir.

(2)

Boyut ve Pin Şeması

KONNEKTÖR – J1

Pin No Pin Adı Pin Fonksiyonu

1 GND 0V güç/gerilim giriş

3 SWDIO SW P/HA Data Giriş/Çıkış

4 SWCLK SW P/HA Saat

5 SWO SW P/HA Çıkış

6 VDD Güç/gerilim giriş

7 CS SPI Birim Seçimi

8 SCK SPI Saat

9 MISO SPI MISO-Master Giriş Slave Çıkış

10 MOSI SPI MOSI-Master Çıkış Slave Giriş

12 USBN USB Data

13 USBP USB Data

1 NRST Reset/Sıfırlama

2 SCL I2C SCL Seri Saat

3 SDA I2C SDA Seri Data

4 WKUP Uyandırma

5 UART_TX UART Gönderme

6 UART_RX UART Alma

7 D1 Data

8 GPIO1 Genel Giriş/Çıkş-1

11 ADC Analog-Dijital Dönüştürücü

(3)

3 CS SPI Birim Seçimi

4 SCK SPI Saat

5 MISO SPI MISO-Master Giriş Slave Çıkış 6 MOSI SPI MOSI-Master Çıkış Slave Giriş

5 INT Kesme/Alarm

6 NC

5 INT Kesme/Alarm

Pin No Pin Adı Pin Fonksiyonu 1 Batarya-Pozitif Batarya pozitif bağlantısı 2 Batarya-Negatif Batarya negative bağlantısı

(4)

Elektriksel Spesifikasyonlar

Sembol Parametre Test Koşulları Min Tipik Maks Birim

𝑉_𝑑𝑑 Çalışma/Giriş gerilimi - 2.2 3.3 3.6 V

𝐼_𝑑𝑑 𝐼_{𝑑𝑑𝐿𝑃} 𝐼_{𝑑𝑑𝑃𝐷}

𝑉_𝐼𝐻 Sayısal yüksek seviye giriş gerilimi - 0.7𝑥𝑉_𝑑𝑑 - - V

𝑉_𝐼𝐿 Sayısal düşük seviye giriş gerilimi - - - 0.3𝑥𝑉_𝑑𝑑 ^V

𝑉_𝑂𝐻 Sayısal yüksek seviye çıkış gerilimi - 0.7𝑥𝑉_𝑑𝑑 - - V

𝑉_𝑂𝐿 Sayısal yüksek seviye çıkış gerilimi - - - 0.3𝑥𝑉_𝑑𝑑 ^V

Batarya Seviye Ölçüm/Gözlem Birimi

Sembol Parametre Test Koşulları Min Tipik Maks Birim

𝐼_𝑐𝑐 Operasyonel akım sarfiyatı - 100 - uA

𝐼_𝑐𝑐 Standby akım sarfiyatı - 2 - uA

𝑉𝑖𝑛_𝑎𝑑𝑐

Batarya ölçüm A/D dönüştürücü

giriş gerilim aralığı 0 - 5 V

𝐿𝑆𝐵 Gerilim ölçümü

Sıcaklık ölçümü - 2.44

0.125 - mV

ºC

𝐴𝐷𝐶_{𝑡𝑖𝑚𝑒} - 250 - ms

𝑉𝑜𝑙𝑡_𝑎𝑐𝑐 -0.5 - 0.5 %

𝑇𝑒𝑚𝑝_𝑎𝑐𝑐 -3 - +3 ºC

Batarya Şarj Birimi

𝑉𝑐𝑐 Giriş gerilim aralığı 4.25 - 6.5 V

𝐼𝑐𝑐 Akım sarfiyatı

- 150 500

uA

- 150 300

- 21 40

𝑉_𝐵𝐴𝑇 Batarya çıkış gerilimi 4.158 4.2 4.242 V

𝐼_𝐵𝐴𝑇 BAT pin akımı

90 100 110 mA

0 -2.5 -6 uA

- ±1 ±2 uA

Anahtarlama/Dağıtım ve Regülatör Birimi

𝑉_𝑖𝑛 Operasyonel gerilim aralığı 1.5 - 5.5 V

𝑉_𝑎𝑑𝑗 Ayar pin gerilim doğruluğu 776 800 824 mV

𝐼 Ayar pin akımı - - 1 uA

(5)

Stres Test Maximumları

Tablo mutlak maximum değerleri göstermektedir, bu değerlerde veya bu değerleri aşan değerlerde çalıştırmak mümkün olamayabileceği gibi modülün de kalıcı olarak bozulmasına yol açabilir.

Sembol Parametre Maks Birim

𝑉𝐷𝐷 Giriş gerilimi 4.0 V

𝑉𝐼𝑁 Herhangi bir pine uygulanan gerilim 4.0 V

𝑇𝑜𝑝 Operasyonel çalışma sıcaklığı -40~+105 ºC

𝑇𝑠𝑡𝑔 Depolama sıcaklığı -40~+125 ºC

𝐸𝑆𝐷 Elektrostatik deşarj korunması 4(HBM),1.5(CDM),0.2(MM) kV
