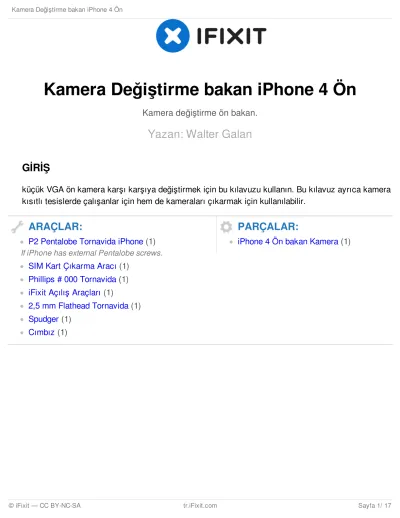

Kamera Değiştirme bakan iPhone 4 Ön
Kamera değiştirme ön bakan.
Yazan: Walter Galan
GİRİŞ
küçük VGA ön kamera karşı karşıya değiştirmek için bu kılavuzu kullanın. Bu kılavuz ayrıca kamera kısıtlı tesislerde çalışanlar için hem de kameraları çıkarmak için kullanılabilir.
ARAÇLAR:
P2 Pentalobe Tornavida iPhone (1) If iPhone has external Pentalobe screws.
SIM Kart Çıkarma Aracı (1) Phillips # 000 Tornavida (1) iFixit Açılış Araçları (1)
2,5 mm Flathead Tornavida (1) Spudger (1)
Cımbız (1)
PARÇALAR:
iPhone 4 Ön bakan Kamera (1)
© iFixit — CC BY-NC-SA tr.iFixit.com Sayfa 1/ 17
Adım 1 — Arka panel
Başlamadan önce,% 25'in altına iPhone akünün boşalmasına. Bir ücret lityum-iyon pil alev ve / veya kazara delinmiş patlayabilir.
Sökme başlamadan önce iPhone kapatın.
IPhone 4 arka kapak iki # 000 Phillips vida veya Apple'ın 5-Nokta "Pentalobe" Vidaları (ya sahip olabilir ikinci resim ). Eğer sahip olduğunuz vidalar kontrol edin ve siz de bunları kaldırmak için doğru tornavida var emin olun.
dock bağlantısı yanındaki iki 3,6 mm Pentalobe veya Phillips # 000 vidayı çıkarın.
yeniden montaj sırasında, eşdeğer Phillips vida ile 5 noktalı vidaları yerine öneririz. Bizim Kurtuluş Takımı Phillips vida ile Pentalobe vidaları yerine gerekli araçları ve vidaları sağlar.
Bu vida şerit potansiyeline sahip 5-uçlu bir tornavida sadece bir kez kullanılmalıdır.
iPhone üst kenarına doğru arka paneli itin.
Panel yaklaşık 2 mm hareket edecektir.
Adım 3
parmaklarınızla arka paneli çimdik ve uzak iPhone çıkarın. Alternatif olarak, bir kullanmak Küçük Emiş Kupası .
Arka paneldeki bağlı plastik klips zarar vermemek için dikkatli olun.
Yeni bir arka paneli takıyorsanız, kamera lensi iç ve lens yakın büyük bir siyah alan etiket koruyucu plastik etiket kaldırmak için emin olun.
© iFixit — CC BY-NC-SA tr.iFixit.com Sayfa 3/ 17
Adım 4 — Pil
Tek 2,5 mm'lik Phillips mantık kartına pil konektörü güvence vida sökün.
Bazı cihazlar fotoğraftaki kırmızı belirtilen vida üzerinde yer
almaktadır kontakt pedi aşağı tutan biri iki vidayı sahip olabilir.
Adım 5
Yavaşça mantık kartındaki yuvasından pil konektörü kadar gözetlemek için plastik bir açılış aracını kullanın.
konnektör üst ve alttan
gözetlemek braket-var tarafta bir çıkıntı olarak çok değil, ve
konektöre zarar verebilirsiniz.
Sadece akü konnektörü ve mantık gemide soket gözetlemek için çok dikkatli olun. Eğer mantık kurulu soket üzerinde gözetlemek durumunda, bunu tamamen kırılabilir.
Anten konnektörünü kaplayan metal klipsi çıkarın.
yavaşça iPhone Pili kaldırmak için şeffaf plastik çekme tırnağını kullanın.
Pilin önce sekme sonları serbest ise, dikkatli bir şekilde yapıştırıcı bırakmak için pil sekmesinin altında bir spudger kaydırın. başka yerlerde meraklı hasara neden olabilir.
pil konektörünü bağlamadan önce, (kırmızı ile gösterilen) kontak klipsi düzgün akü bağlantısına yanında konumlandırılmış olduğundan emin olun.
Böyle windex olarak bir de-gresörlüğü montaj öncesi, temiz metal-metale temas noktaları.
parmaklarınızdaki yağlar kablosuz parazit sorunlarına neden potansiyeline sahiptir.
Bir gerçekleştirin hard reset işleminden sonra. Bu birkaç sorunları önlemek ve sorun giderme kolaylaştırabilirsiniz.
© iFixit — CC BY-NC-SA tr.iFixit.com Sayfa 5/ 17
Adım 7 — Mantık Kurulu
SIM kart ve yuvasını çıkarmak için bir SIM kart çıkarma aracını veya bir ataş kullanın.
Bu kuvvet önemli miktarda gerektirebilir.
SIM kart ve yuvasını çıkarın.
Aşağıdaki iki vidayı çıkarın:
Bir 1.2 mm Phillips
Bir 1,6 mm Phillips
iPhone ince çelik dock bağlantısı kablosu kapağını çıkarın.
montaj öncesi, böyle windex olarak bir de-gresörlüğü dock bağlantısı kablosu kapağındaki tüm metal-metal temas noktaları temizlemek için emin olun. Parmaklarınızın yağlar kablosuz parazit sorunlarına neden potansiyeline sahiptir.
© iFixit — CC BY-NC-SA tr.iFixit.com Sayfa 7/ 17
Adım 9
yavaşça konnektörü kısa uçlarından hem mantık tahtadan rıhtım kablo konektörü gözetlemek için bir iPod açılış aracını kullanın.
Adım 10
Dikkatle mantık tahtası kapalı rıhtım şerit kablo ve alt hoparlör muhafaza soyun.
mantık tahtası kapalı rıhtım şerit kablo soyma aşırı güç kullanmayın. Aksi takdirde kablo yırtılabilir.
mantık kartındaki soket kapalı alt anten konektörü gözetlemek için bir plastik açılış aracını kullanın.
Adım 12
1.9 mm Phillips iç davaya mantık kurulu alt kısmını sabitleyen vida sökün.
© iFixit — CC BY-NC-SA tr.iFixit.com Sayfa 9/ 17
Adım 13
mantık kurulu Wi-Fi anteni sabitleyen aşağıdaki beş vidayı çıkarın:
Bir 2.3 mm Phillips
İki 1,6 mm Phillips
Bir 1.4 mm Phillips
Bir 4.8 mm Phillips
İlk 4.8 mm Philips değiştirme ile başlamak, vidalı-montaj re, sonra 2.3 mm. Bu, hiçbir karışıklık var olduğundan emin olun ve LCD ve sayısallaştırıcıyı yararsız hale kaçınmaktır.
Ayrıca takma işlemlerinde doğru geri uzun 4.8 mm Philips koymak emin olun. Bu Wi-Fi anteni için zemin olduğunu ve işleminden sonra kötü Wi-Fi resepsiyon yaşıyorsanız sık sık suçlu.
biraz uzakta mantık kurulu Wi-Fi anteni üst kenarını kaldırmak için bir iPod açılış aracını kullanın.
uzak iç çerçeve klipleri istinat Wi-Fi çekmek için bir spudger ucunu kullanın.
iPhone Wi-Fi anteni çıkarın. Eğer 4.8mm vida verdiği kapak veya 4.8mm vidanın üstünde metal klips kaybetmek yok emin olun. O işleminden sonra anormal Wi-Fi performansı için birincil nedeni bu.
montaj öncesi, örneğin Windex gibi de-gresörlüğü konektör kapağı üzerindeki tüm metal-metal temas noktaları temizlemek için emin olun. Parmaklarınızın yağlar kablosuz parazit sorunlarını neden olma potansiyeline sahip. Windex ile konektörler kendilerini temizlemeyin.
© iFixit — CC BY-NC-SA tr.iFixit.com Sayfa 11/ 17
Adım 15
dikkatle mantık kartındaki soket kapalı arka kamera konektörü kaldırmak için bir iPod açılış aracını kullanın.
Arka kamera çıkarın.
Pil çekme kulağının yakınında vidayı kapsayan küçük dairesel beyaz etiket (garanti etiketi ve su göstergesi) çıkartın.
etiket altında gizlidir 2,4 mm Phillips vidayı çıkarın.
© iFixit — CC BY-NC-SA tr.iFixit.com Sayfa 13/ 17
Adım 17
yavaşça aşağıdaki konnektörleri gözetlemek için bir plastik açılış aracının kenarını kullanın yukarı ve mantık gemide yuvalarından dışarı:
Digitizer kablosu (alttan gözetlemek)
LCD kablo (alttan gözetlemek)
Kulaklık girişi / ses düğmesi kablosu (üstten gözetlemek)
En Mikrofon / uyku düğmesi kablosu (üst gözetlemek)
Ön kamera kablosu (üst gözetlemek)
kulaklık jakı yakın 4.8 mm
soğukluğa kaldırmak için küçük bir yassı başlı tornavida kullanın.
Cihazı tekrar monte inerken torqued değil, bu dikme
aşamasında 13'de kaldırıldı Wi-Fi kalkanının yüksekliğini ayarlar, kalkan çerçevesinin düzlemi üzerinde olacak ve geri 2. adımda kalkan olarak yerine slayt olmaz kulaklık jakı ile aynı hizada olmalıdır.
anakart takma işlemlerinde, aksi takdirde vidalar sığmaz, onun kenar daire içine soğukluk altında oturur emin olun.
Ne zaman anakart üstüne bağlı küçük kauçuk boşluk yerinde olduğundan emin olun
birleştirilmesinde.
Bu bölümde olmadan, anakart etrafında şerit kabloları zarar verebilir.
© iFixit — CC BY-NC-SA tr.iFixit.com Sayfa 15/ 17
Adım 19
Dikkatle sýkþabilir tüm kabloları bakımı, iPhone mantık kartını çıkarın.
çok kırılgan olduğu gibi (üstüne yakın kırmızı olarak
işaretlenmiştir) küçük altın çatal zarar vermemek için dikkatli olun.
yeniden birleştirilmesi üzerinde değil, mantık kurulu altındaki tuzak alt anten kablosunu dikkatli olun.
Adım 20 — Ön bakan Kamera
ön kamera kapalı ince çelik ön kamera tutucu kaldırmak için plastik bir açılış aracı kenarını kullanın.
ön kamera desteğini çıkarın.
Tekrar montaj süresince, alıcı metal yuvalarının dış klibin sekmeleri yerleştirin.
To reassemble your device, follow these instructions in reverse order.
Bu belge en son % 1'de oluşturuldu.
Dikkatle iPhone üzerinden kamera karşı karşıya ön kısmını kaldırın.
Ön kamera tutucu yeniden yüklemek için cımbız kullanmak yararlı olabilir.
