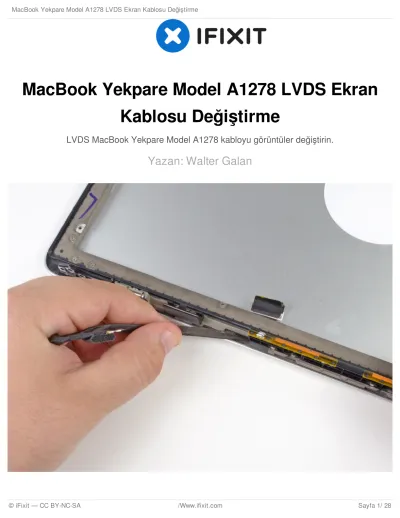

MacBook Yekpare Model A1278 LVDS Ekran Kablosu Değiştirme

(1)

MacBook Yekpare Model A1278 LVDS Ekran Kablosu Değiştirme

LVDS MacBook Yekpare Model A1278 kabloyu görüntüler değiştirin.

Yazan: Walter Galan

(2)

Bu kılavuz nasıl LVDS Ekran kablosunu yerine size gösterecektir.

ARAÇLAR:

Isı tabancası (1)

Ağır Emiş Kupaları (Çifti) (1) Phillips 00 Tornavida (1) Spudger (1)

T6 Torx Tornavida (1)

(3)

Adım 1 — Erişim Kapağı

Dava kapalıyken, düz bir yüzeye Yekpare üst tarafı aşağıya

yerleştirin.



Erişim kapısı bülteninin yivli tarafını bastırın serbest ucunu kapmak için yeterince mandalı. Dikey olana kadar serbest bırakma mandalını kaldırın.



Adım 2

Erişim kapısı şimdi yukarı kaldırın ve Unibody dışına kadar

yükseltilmelidir.

 MacBook Yekpare Model A1278 LVDS Ekran Kablosu Değiştirme

(4)

Adım 3 — Pil

Erişim kapısı açma mandalı devam etmeden önce dikey olduğundan emin olun.



beyaz plastik sekmesini tut ve yukarı ve Unibody Pili çıkarın.



Adım 4 — Küçük harf

Kasaya sabitleyen küçük harf aşağıdaki sekiz vidayı çıkarın:



Bir 3mm Phillips vida.



Üç 13,5 mm Phillips vida.



Dört 3,5 mm Phillips vida.



(5)

Adım 5

Her iki elinizi kullanarak, asansör ve üst davadan küçük harf kaldırın.



Adım 6 — Ekran Aksamı

hemen soketinden erkek ucunu çekerek kamera kablosunu çıkarın.



Eğer soketten çıkarmak olarak kablo üzerinde yukarı çekmek için dikkatli olun.



(6)

Adım 7

De-rota optik sürücü kanaldan kamera veri kablosu.



(7)

Adım 8

harfe kamera veri kablosunu ve sağ hoparlörü sabitleyen vidaları çıkarın şu:



Bir 9,9 mm kısmen dişli Phillips vida



Bir 9.6 mm dişli Phillips vida



Bir 4 mm Phillips vida



subwoofer altından kamera kablosunu desteğini kaydırın ve bilgisayardan çıkarın.



iSight kablo hangi aracılığıyla en sol bu resimlerde vida geçer bir deliği vardır.



(8)

Adım 9

Ekran veri kablosu kilidi sabitlenmiş plastik kulakçığı tut ve bilgisayarın yan DC-in doğru döndürün.



Hemen soketinden ekran veri kablosu konektörünü çekin.



hemen değil, yukarı doğru yuvasından konnektörü çekin emin olun.



(9)

Adım 10

Ekran veri kablosu braketinden aşağıdaki iki vidayı çıkarın:



Bir 7 mm'lik Phillips vida.



Bir 5 mm Phillips vida.



büyük harf dışında ekran veri kablosu dirseğini kaldırın.



Adım 11

harfe ekranın her iki tarafında

sabitleyen iki dış 6 mm Torx vida (4 vida toplam) sökün.

(10)

Adım 12

Ekran büyük harf dik böylece MacBook açın.



resimdeki gibi bir masaya açılan MacBook yerleştirin.



sol elinizle birlikte ekranı ve büyük harf tutarken, Torx alt ekran

dirseğinden vida 6 mm kaldırın.



Adım 13

sol elinizle birlikte ekranı ve büyük harf tutmak emin olun. Bunu

yapmamak potansiyel her bileşeni zarar serbest ekran / büyük harf düşmesine neden olabilir.



Torx harfe ekranı güvence vida kalan son 6 mm çıkarın.



(11)

Adım 14

sağ elinizle büyük harf alın ve üst gösterge braketi büyük harf kenarını temizler, böylece ekranın üst kısmına doğru hafifçe döndürün.



biraz uzakta büyük harf gelen ekranı döndürün.



yakalanmayın herhangi parantez veya kabloların bakımı, uzak üst davadan ekranı kaldırın.



(12)

Adım 15 — Ön Ekran Cam

Aşağıdaki adımlarda, ekranda ön cam panelin alt etrafında dış siyah sınır güvenliğini yapışkan yumuşatmak için bir ısı tabancası kullanacak. Yapışkan uygulanan alanı, ikinci resimde kırmızı gösterilir.



düşüğe ayarlanmış ısı tabancası ile, cam panelin sağ üst köşesine yakın dış siyah sınır ısıtarak başlayın.



Her zaman uzak ekran camı etrafındaki yumuşak kauçuk şerit ısı tabancası hedefliyoruz. lastik ısıtma o mat gelen parlak olan bitirmek dönerek, hafifçe erimesine neden olur. ısınmış lastik dokunmak kalıcı deforme olmasına neden olabilir.



Yoğuşma bir tabakası, cam paneli ve / veya LCD dış iç geliştirmek için uygulanan ısı nedeniyle, normaldir. cam ekran ayrılır kez cam temizleyicisi ile çıkarılabilir.



(13)

Adım 16

Panel yeterince ısıtmalı, gösterge camının sağ üst köşesine yakın bir ağır vantuz sabitleyin.



Ekran camın kenarında lastik şerit üstündeki Vantuzu tutturmak etmeyin.



Sattığımız emici kapları takmak için önce emme kapağını hareket ettirilmiş sap ile cam panelin yüzüne paralel konumlandırın. Emme kupasını cama hafifçe tutarken, hareketli tutamağı diğer tutamağa paralel olarak kaldırın.



Yavaş ve nazikçe ekran aksamından ekran camının köşesini yukarı çekin.



(Üçüncü resimde görüldüğü gibi) cam sadece üst kenarı yukarı kaldırdı Eğer panel köşesini yukarı kaldırın kadar tekrarlayın bir ve iki numaralı adımları.



(14)

Adım 17

Yavaşça o ve ekran aksamından arasında bir spudger eklemek için yeterli ekran camının köşesini kaldırın.



yavaşça ekrana ön cam sabitleyen yapışkan kadar gözetlemek için bir spudger düz ucunu kullanın.



birkaç santim uzakta ekranın üst ve sağ kenarları boyunca sağ üst köşeden cam paneli kaldırın.



(15)

Adım 18

Ön cam panelin sağ tarafında siyah şerit altında yapışkan yumuşatmak için bir ısı tabancası kullanın.



Ön cam panelin sağ tarafında bir vantuz takın.



Eğer ekran aksamının geri kalanından ayırmak için bir spudger düz ucunu kullanırken cam panel yukarı çekin.



bu ekranda ayrılana kadar ön ekran camın sağ kenarı boyunca çalışmaya devam edin.



Ekran aksamına geri aşağı yapışmasını ön cam panelin sağ üst köşesinde tutmak için bir gitar almak için ya da başka bir ince plastik bir nesne kullanmak yararlı olabilir.



(16)

Adım 19

Cam ekran panelinin üst kenarı boyunca siyah şerit altında yapıştırıcı yumuşatmak için ısı tabancası kullanın.



Cam ekran panelinin üst kenarına yakın bir vantuz takın ve ekranda kapalı cam panel yukarı çekmek için kullanabilirsiniz.



dikkatli gerekirse yapışkan ayırmak için spudger düz ucunu kullanarak, cam panelinin üst kenarı boyunca çalışın.



(17)

Adım 20

Cam ekran panelinin sol üst köşesine yakın siyah şerit altında yapışkan yumuşatmak için bir ısı tabancası kullanın.



Cam ekran panelinin sol üst köşesine yakın bir vantuz takın.



vantuz üzerinde yukarı çekin ve dikkatlice ekran aksamından dışarı cam ekran panelini gözetlemek için bir spudger düz ucunu kullanın.



sol üst köşesinde görüntüden ayrı edildikten sonra, ekran aksamına geri aşağı yapışmasını cam tutmak için bir gitar almak için ya da başka bir ince plastik bir nesne kullanmak yararlı olabilir.



(18)

Adım 21

Ön cam panelin sol tarafında siyah şerit altında yapışkan yumuşatmak için bir ısı tabancası kullanın.



Ön cam panelin sol tarafında bir vantuz takın.



Eğer ekran aksamının geri kalanından ayırmak için bir spudger düz ucunu kullanırken cam panel yukarı çekin.



bu ekranda ayrılana kadar ön ekran camının sol kenarı boyunca çalışmaya devam edin.



(19)

Adım 22

Şimdi üst, sol, ve camın sağ kenarları ekran ari olduğu, yavaş yavaş cam panelin üst kenarını kaldırın ve yavaşça ekranın dışına doğru döndürün.



Gerekirse, ekran aksamından cam ekran panelinin alt kenarını serbest bir spudger düz ucunu kullanın.



tekrar monte etmeden önce, cam ekran panelinin içini ve herhangi bir toz veya makine açıkken rahatsız edici görünür olacaktır içinde sıkışıp parmak izi olarak LCD hem temizlemek için emin olun. İyi temizlemek için silikon silindir ve yapışkan levhalar kullanılması tavsiye edilir.



(20)

Adım 23

ekran camı ve kamera dirsek arasına plastik bir açılış aracı kenarını yerleştirin ve ekran camdan ayırmak için kamera dirsek etrafında çalıştırın.



montaj öncesi yeni ön ekran camı aşağı kamera desteğini sopa unutmayın.



(21)

Adım 24

Cam kaldırma işlemi sırasında, AirPort & iSight veri kablosu paneli kaldırdı olarak kamera kartından ayırmadan, cam panel üzerindeki yapışkan yapışabilir. AirPort & iSight veri kablosu fotoğraf makinesi kartına bağlıysa, bu adımı atlayın.



sizin objektif Kamera kartını çıkarmak ise, AirPort & iSight veri kablosunu yeniden olarak bu adım gerekli değildir atlayın.



İlk AirPort & iSight veri kablosu, ZIF soketinin üzerindeki köpük bant parçası kaldırmak için bir spudger ucu kullanın, kabloyu yeniden bağlayın.



AirPort & iSight veri kablosu soket üzerinde ZIF kablo tutucu yukarı çevirmek için bir spudger ucunu kullanın.



yerinde kabloyu kilitleme, kamera kartındaki sokete AirPort & iSight veri kablosunu takın ve ZIF kablo tutucu oturması için bir spudger ucunu kullanın.



AirPort & iSight veri kablosu soketi kapsayan bant parçasını yeniden uygulayın.



(22)

Adım 25 — Debriyaj Kapak

Ekranın sağ kenarına doğru kavrama kapağı kaydırın.



debriyaj kapağı yaklaşık 0,5 taşımak "ve duracaktır. çok uzakta sağa doğru zorlamayın.



debriyaj kapağı takarken, ekranda son yüklü pozisyona sağında .25 hakkında ekranın "alt kenarından çıkıntı bileşenleri üzerinde kayma emin olun.



(23)

Adım 26

Debriyaj menteşe onu uzak çekerken onun kadar sağ ucunda başlayarak, uzun ekseni boyunca debriyaj kapağı sallayın.



sağdan sola doğru çalışarak, dikkatle bırakın ve ekran aksamının alt kenarı boyunca debriyaj kaldırmaya devam ediyor.



ön çerçevenin kapalı debriyaj kapağı yukarı kaldırın ve bir kenara koyun.



debriyaj kapağı takarken yerinde olduğunda debriyaj kapağının açık ucunu doldurur küçük siyah plastik kozmetik kapak üzerine Kayıyorum açılış genişletmek için emin olun. kozmetik kapak sağ debriyaj menteşe tutun çok ince ve narin plastik kolları vardır.



Adım 27 — LCD Panel

De-rota ekranın sol alt kenarına yakın bir tespit dirseğinden ekran veri kablosu.

(24)

Adım 28

ön çerçeveye LCD paneli sabitleyen aşağıdaki altı vidayı çıkarın:



Büyük kafaları Dört 3.25 mm Phillips.



küçük başkanları ile iki 3,2 mm Phillips.



(25)

Adım 29

Henüz LCD kaldırmak için çalışmayın. alt kenarı boyunca devre alüminyum ekran aksamından ekran girinti alt kenarı boyunca bir boşluk içinde sıkışmış.



dikey ekran tutun ve LCD üst kenarını kapmak ve alt kenarından devreyi kırmak için dikkatli olmak, ekran aksamının dışına hafifçe döndürün yeterince ipucu.



alüminyum ekran montaj oyuk dışına alt kenarı boyunca devreyi slayt ekranın üst kenarına doğru LCD çekin.



Diğer eliyle ekranın üst kenarına doğru LCD çekin alüminyum ekran aksamından onun kanalıyla ekran veri kablosu beslemek için bir elinizi kullanmak yararlı olabilir.



(26)

Adım 30

alüminyum ekran montaj oyuk dışına alt kenarı boyunca devreyi slayt ekranın üst kenarına doğru LCD çekin.



Diğer eliyle ekranın üst kenarına doğru LCD çekin alüminyum ekran aksamından onun kanalıyla ekran veri kablosu beslemek için bir elinizi kullanmak yararlı olabilir.



Adım 31

Peel LCD yakın kenarından uzak ekran veri kablosu konnektörünü kaplayan bant parçası.



(27)

Adım 32

LCD üzerindeki sokete Ekran veri kablosunu sabitleyen ince çelik tutturma klipsi yukarı çevirmek için bir spudger ucunu kullanın.



hemen LCD ekranda soketinden Ekran veri kablosunu çekin.



ekran aksamının dışına LCD kaldırın ve bir kenara koyun.



(28)

To reassemble your device, follow these instructions in reverse order.

Bu belge en son % 1'de oluşturuldu.

Adım 33 — LVDS Ekran Kablosu

Dikkatle rota anten montaj solunda bulunan yuvası ile LVDS ekran veri kablosu.



Eğer LVDS ekran veri kablosu zarar verebilir aşırı güç kullanmayın.



Asansör ekran aksamından LVDS ekran veri kablosunu çıkarın ve.


