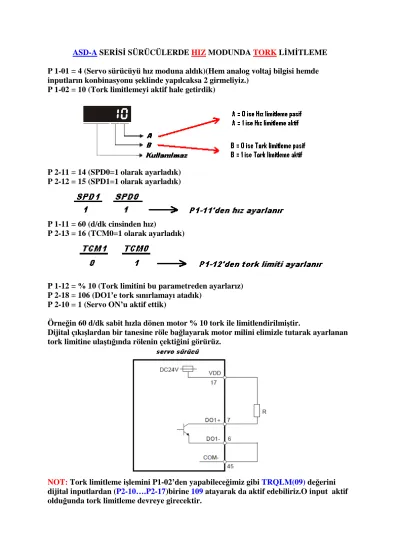

ASD-A SERĐSĐ SÜRÜCÜLERDE HIZ MODUNDA TORK LĐMĐTLEME
P 1-01 = 4 (Servo sürücüyü hız moduna aldık)(Hem analog voltaj bilgisi hemde inputların konbinasyonu şeklinde yapılcaksa 2 girmeliyiz.)
P 1-02 = 10 (Tork limitlemeyi aktif hale getirdik)
P 2-11 = 14 (SPD0=1 olarak ayarladık) P 2-12 = 15 (SPD1=1 olarak ayarladık)
P 1-11 = 60 (d/dk cinsinden hız)
P 2-13 = 16 (TCM0=1 olarak ayarladık)
P 1-12 = % 10 (Tork limitini bu parametreden ayarlarız) P 2-18 = 106 (DO1’e tork sınırlamayı atadık)
P 2-10 = 1 (Servo ON’u aktif ettik)
Örneğin 60 d/dk sabit hızla dönen motor % 10 tork ile limitlendirilmiştir.
Dijital çıkışlardan bir tanesine röle bağlayarak motor milini elimizle tutarak ayarlanan tork limitine ulaştığında rölenin çektiğini görürüz.
NOT: Tork limitleme işlemini P1-02’den yapabileceğimiz gibi TRQLM(09) değerini dijital inputlardan (P2-10….P2-17)birine 109 atayarak da aktif edebiliriz.O input aktif olduğunda tork limitleme devreye girecektir.
ASD-A SERĐSĐ SÜRÜCÜLERDE TORK MODUNDA HIZ LĐMĐTLEME
P 1-05 = 5 (Servo sürücüyü tork moduna aldık) (Hem analog voltaj bilgisi hemde inputların konbinasyonu şeklinde yapılcaksa 3 girmeliyiz.)
P 1-02 = 01 (Hız limitlemeyi aktif hale getirdik)
P 2-11 = 16 (TCM0=1 olarak ayarladık) P 2-12 = 17 (TCM1=1 olarak ayarladık)
P 1-14 = %10 (% tork seviyesini ayarladık) P 2-13 = 14 (SPD0=1 olarak ayarladık)
P 1-09 = 60 (d/dk cinsinden hız limit ayarı bu parametreden yapılır) P 2-10 = 1 (Servo ON’u aktif ettik)
NOT: Hız limitleme işlemini P1-02’den yapabileceğimiz gibi SPDLM(10) değerini dijital inputlardan (P2-10…P2-17)birine 110 atayarak da aktif edebiliriz.O input aktif
olduğunda hız limitleme devreye girecektir.
ASD-A SERĐSĐ SÜRÜCÜLERDE HARĐCĐ POZĐSYONDA TORK LĐMĐTLEME
P 1-01 = 0 (Servo sürücüyü harici pozisyon moduna aldık) P 1-02 = 10 (Tork limitlemeyi aktif hale getirdik)
P 2-11 = 16 (TCM0=1 olarak ayarladık)
P 1-12 = % 10 (Tork limitini bu parametreden ayarlarız) P 2-18 = 106 (DO1’e tork sınırlamayı atadık)
P 2-10 = 1 (Servo ON’u aktif ettik)
Harici pozisyon modunda PLC’den DPLSV komutunu kullanarak sabit bir hız atayarak döner motor % 10 tork ile limitlendirilmiştir.
Dijital çıkışlardan bir tanesine röle bağlayarak motor milini elimizle tutarak ayarlanan tork limitine ulaştığında rölenin çektiğini görürüz.
NOT: Tork limitleme işlemini P1-02’den yapabileceğimiz gibi TRQLM(09) değerini dijital inputlardan (P2-10….P2-17)birine 109 atayarak da aktif edebiliriz.O input aktif olduğunda tork limitleme devreye girecektir.
ASD-A SERĐSĐ SÜRÜCÜLERDE DAHĐLĐ POZĐSYONDA TORK LĐMĐTLEME
P 1-01 = 1 (Servo sürücüyü dahili pozisyon moduna aldık) P 1-02 = 10 Tork limitlemeyi aktif hale getirdik)
P 2-11 = 08 (CTRG)
P 2-12 = 11 (POS0=1 olarak ayarladık) P 2-13 = 12 (POS1=1 olarak ayarladık) P 2-14 = 13 (POS2=1 olarak ayarladık)
P 1-29 = 20 (8.pozisyon tur sayısını girdik) P 1-30 = 0 (8.pozisyon puls sayısını girdik)
P 2-43 = 60 (d/dk cinsinden 8.pozisyon hızını girdik) P 2-15 = 16 (TCM0=1 olarak ayarladık)
P 1-12 = % 10 (Tork limitini bu parametreden ayarlarız) P 2-18 = 106 (DO1’e tork sınırlamayı atadık)
P 2-10 = 1 (Servo ON’u aktif ettik)
Örneğin 60 d/dk ile 8.pozisyon hızında dönen motor % 10 tork ile limitlendirilmiştir.
Dijital çıkışlardan bir tanesine röle bağlayarak motor milini elimizle tutarak ayarlanan tork limitine ulaştığında rölenin çektiğini görürüz.
ASD-B SERĐSĐ SÜRÜCÜLERDE HIZ MODUNDA TORK LĐMĐTLEME
P 1-01 = 4 (Servo sürücüyü hız moduna aldık) (Hem analog voltaj bilgisi hemde inputların konbinasyonu şeklinde yapılcaksa 2 girmeliyiz.)
P 1-02 = 10 (Tork limitlemeyi aktif hale getirdik)
P 2-11 = 14 (SPD0=1 olarak ayarladık) P 2-12 = 15 (SPD1=1 olarak ayarladık)
P 1-11 = 60 (d/dk cinsinden hız)
P 2-13 = 16 (TCM0=1 olarak ayarladık)
P 1-12 = % 10 (Tork limitini bu parametreden ayarlarız) P 2-18 = 106 (DO1’e tork sınırlamayı atadık)
P 2-10 = 1 (Servo ON’u aktif ettik)
Örneğin 60 d/dk sabit hızla dönen motor % 10 tork ile limitlendirilmiştir.
Dijital çıkışlardan bir tanesine röle bağlayarak motor milini elimizle tutarak ayarlanan tork limitine ulaştığında rölenin çektiğini görürüz.
NOT: Tork limitleme işlemini P1-02’den yapabileceğimiz gibi TRQLM(09) değerini dijital inputlardan (P2-10…P2-15) birine 109 atayarak da aktif edebiliriz.O input aktif olduğunda tork limitleme devreye girecektir.
ASD-B SERĐSĐ SÜRÜCÜLERDE TORK MODUNDA HIZ LĐMĐTLEME
P 1-01 = 5 (Servo sürücüyü tork moduna aldık) (Hem analog voltaj bilgisi hemde inputların konbinasyonu şeklinde yapılcaksa 3 girmeliyiz.)
P 1-02 = 01 (Hız limitlemeyi aktif hale getirdik)
P 2-11 = 16 (TCM0=1 olarak ayarladık) P 2-12 = 17 (TCM1=1 olarak ayarladık)
P 1-14 = %10 (% tork seviyesini ayarladık) P 2-13 = 14 (SPD0=1 olarak ayarladık)
P 1-09 = 60 (d/dk cinsinden hız limit ayarı bu parametreden yapılır) P 2-10 = 1 (Servo ON’u aktif ettik)
NOT: Hız limitleme işlemini P1-02’den yapabileceğimiz gibi SPDLM(10) değerini dijital inputlardan (P2-10…P2-15) birine 110 atayarak da aktif edebiliriz.O input aktif
olduğunda hız limitleme devreye girecektir.
ASD-B SERĐSĐ SÜRÜCÜLERDE HARĐCĐ POZĐSYONDA TORK LĐMĐTLEME
P 1-01 = 0 (Servo sürücüyü harici pozisyon moduna aldık) P 1-02 = 10 (Tork limitlemeyi aktif hale getirdik)
P 2-11 = 16 (TCM0=1 olarak ayarladık)
P 1-12 = % 10 (Tork limitini bu parametreden ayarlarız) P 2-18 = 106 (DO1’e tork sınırlamayı atadık)
P 2-10 = 1 (Servo ON’u aktif ettik)
Harici pozisyon modunda PLC’den DPLSV komutunu kullanarak sabit bir hız atayarak döner motor % 10 tork ile limitlendirilmiştir.
Dijital çıkışlardan bir tanesine röle bağlayarak motor milini elimizle tutarak ayarlanan tork limitine ulaştığında rölenin çektiğini görürüz.
NOT: Tork limitleme işlemini P1-02’den yapabileceğimiz gibi TRQLM(09) değerini dijital inputlardan (P2-10…P2-15) birine 109 atayarak da aktif edebiliriz.O input aktif olduğunda tork limitleme devreye girecektir.
