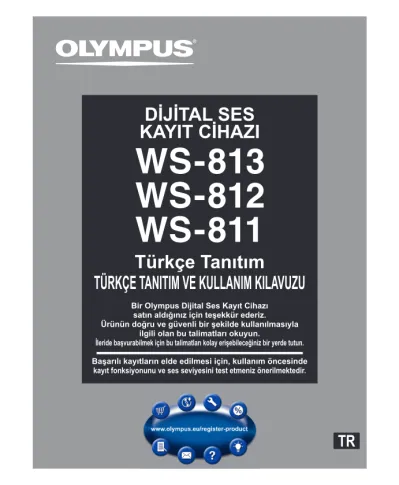

DİJİTAL SES KAYIT CİHAZI

Türkçe Tanıtım

TÜRKÇE TANITIM VE KULLANIM KILAVUZU DİJİTAL SES

KAYIT CİHAZI

Bir Olympus Dijital Ses Kayıt Cihazı satın aldığınız için teşekkür ederiz.

Ürünün doğru ve güvenli bir şekilde kullanılmasıyla ilgili olan bu talimatları okuyun.

İleride başvurabilmek için bu talimatları kolay erişebileceğiniz bir yerde tutun.

Başarılı kayıtların elde edilmesi için, kullanım öncesinde kayıt fonksiyonunu ve ses seviyesini test etmeniz önerilmektedir.

TR

2

TR

Giriş

• Bu dokümanın içeriğinde önceden bilgi verilmeksizin değişiklik yapılabilir. Ürün isimleri ve model numaraları hakkındaki en son bilgiler için Müşteri Destek Merkezimizle temasa geçin.

• Bu kılavuzdaki ekran ve kayıt cihazı resimleri gerçek üründen farklılık gösterebilir. Bu dokümanın doğruluğunu sağlamak için büyük titizlik gösterilmiştir. Buna rağmen hata veya eksiklik bulursanız lütfen Müşteri Destek Merkezimizle temasa geçin.

• Olympus, pasif hasarlardan veya ürün hataları, Olympus veya Olympus tarafından yetkilendirilmiş bir servis merkezi haricindeki bir üçüncü tarafça gerçekleştirilen onarımlar veya farklı diğer sebeplerden kaynaklanan veri kaybı sonucunda ortaya çıkabilecek herhangi bir zarardan dolayı sorumluluk kabul etmez.

Ticari markalar veya tescilli ticari markalar

• IBM ve PC/AT, International Business Machines Corporation'ın ticari markaları veya tescilli ticari markalarıdır.

• Microsoft, Windows ve Windows Media, Microsoft Corporation'ın tescilli ticari markalarıdır.

• Macintosh ve iTunes, Apple Inc.'in ticari markalarıdır.

• microSD ve microSDHC, SD Card Association'ın ticari markalarıdır.

• MPEG Layer-3 ses kodlama teknolojisinin lisansı Fraunhofer IIS ve Thomson'a aittir.

• Ürün, NEC Corporation'dan lisanslı gürültü engelleme teknolojisi temel alınarak geliştirilmiştir.

• Voice Activity Detection teknolojisinin lisansı NTT Electronics Corporation'a aittir.

Burada adı geçen diğer ürün ve marka isimleri, ilgili mülkiyet sahiplerinin ticari markaları veya tescilli ticari markaları olabilir.

3 1 2 3 4 5 6

Giriş

Emniyet önlemleri ... 4

1 Başlarken

Ana özellikler ... 8

Parçaların açıklaması ...10

Ekran (LCD paneli) ...11

Güç kaynağı ...14

Pili yerleştirme ...14

Pil ayarları ...15

Bir bilgisayara USB aracılığıyla bağlayarak şarj etme...16

Şarj işlemi için USB tipi AC adaptörünün (isteğe bağlı) bağlanması ...17

Cihazı açma/kapama ...19

HOLD ...20

Saati ve tarihi ayarlama [Time & Date] ...21

Saati ve tarihi değiştirme ...22

Bir microSD kartı takma ve çıkartma ...23

Bir microSD kartı takma ...23

Bir microSD kartı çıkartma ...24

[Home] ekranı işlemleri ...25

Klasörlerle ilgili notlar ...26

Ses kayıt klasörleri hakkında ...26

Müzik çalma klasörleri hakkında ...27

Klasörleri ve dosyaları seçme ...28

2 Kaydetme hakkında

Kaydetme ...29

Kaydetme sahnesini değiştirme [Rec Scene] ...32

Kayıt koşullarına göre önerilen ayarlar ...33

Harici mikrofon veya diğer cihazlardan kaydetme ...34

3 Çalma hakkında

Çalma ...36

Bir dosya arama ...40

Çalma sesini değiştirme ...41

Bir indeks işaretinin veya geçici işaretin ayarlanması ...42

Bölümü tekrarlı çalmayı başlatma ...43

Çalma sahnesini değiştirme [Play Scene] ...44

Silme ...45

Dosya silme ...45

Bir klasörü silme ...45

4 FM radyo hakkında (yalnızca WS-813 modelinde)

FM radyoyu kullanma ...47

FM radyo modu işlemleri ... 48

Radyo istasyonlarını otomatik olarak belleğe alma [Auto-preset] ...49

Alım modunu değiştirme ...50

Bir radyo istasyonunu ekleme ...51

FM radyodan kayıt hakkında ...52

5 Menü ayarlama

Menü ayarlama yöntemi ...53

+ Dosya menüsü ...55

, Kaydetme menüsü ...56

- Çalma menüsü ...61

. LCD/Ses menüsü ...64

/ Cihaz menüsü ...65

 FM menüsü ...67

Dosyadan sesli bölümlerin çıkartılması [Voice Detect] ...68

Dosyaları düzenleme [Replace] ...69

Dosyaları taşıma/kopyalama [Move/Copy]...70

Dosyaları bölme [File Divide] ...72

USB sınıfını değiştirme [USB Settings]...73

Kayıt cihazını biçimlendirme [Format] ...74

6 Kayıt cihazını PC'nizde kullanma

Çalıştırma ortamı ...77

PC'nize bağlama ...79

PC'nizden ayırma ...80

Ses dosyalarını PC'nize aktarma ...81

PC'nin harici bir belleği olarak kullanma ...82

7 Diğer bilgiler

Alarm mesajları listesi ...83

Sorun Giderme ...85

Aksesuarlar (isteğe bağlı) ... 88

Özellikler...89

Teknik yardım ve destek ...94

7

TR

İçindekiler

4

TR

Yeni kayıt cihazınızı kullanmadan önce, kayıt cihazınızı güvenli ve doğru bir biçimde nasıl kullanacağınızı öğrenmek için bu kılavuzu dikkatle okuyun. İleride başvurmak için bu kılavuzu kolayca erişebileceğiniz bir yerde saklayın.

• Uyarı sembolleri, güvenlikle ilgili önemli bilgileri ifade eder. Kendinizi ve diğerlerini kişisel yaralanmalardan veya maddi zararlardan korumak için uyarıları ve belirtilen bilgileri okumak her zaman zorunludur.

Ürünün kullanıldığı ortama ilişkin dikkat edilmesi gereken hususlar

• Bu ürünün içindeki yüksek hassasiyete sahip teknolojiyi korumak üzere, kayıt cihazını kesinlikle aşağıda belirtilen yerlerde kullanmayın veya bırakmayın:

• Doğrudan güneş ışığı, kumsal, kilitli araba veya diğer ısı kaynaklarının (fırın, radyatör vb.) veya hava nemlendirme cihazlarının yakını vb. gibi sıcaklık ve/

veya nemin yüksek olduğu veya yüksek değişikliklere maruz kaldığı yerler.

• Kumlu ve tozlu ortamlar.

• Alev alabilir veya patlayabilir nesnelerin yakınında.

• Banyo gibi ıslak mekanlarda veya yağmurun altında.

• Güçlü titreşimlerin bulunduğu yerler.

• Asla kayıt cihazını düşürmeyin, ağır darbe veya titreşimlere maruz bırakmayın.

• Bir televizyon, mikrodalga fırın, video oyunu, hoparlör, büyük monitör televizyon/radyo kulesi veya yayın kulesi gibi manyetik/

elektromanyetik alanlara, radyo dalgalarına veya yüksek gerilime maruz kalacağı yerlerde kayıt cihazı doğru çalışmayabilir. Bu tip durumlarda kullanmaya devam etmeden önce kayıt cihazını kısa bir süreliğine kapatıp açın.

• Parazit ve gürültüye sebep olabileceğinden cep telefonu ya da kablosuz cihazların yanında kayıt yapmaktan ya da cihazı çalıştırmaktan kaçının. Herhangi bir gürültü oluşması durumunda kayıt cihazını bu tarz bir cihazdan uzağa yerleştirin.

• Cihazı temizlemek için alkol ve tiner gibi organik çözücüler kullanmayın.

Emniyet önlemleri

f Tehlike

Ürünün bu simgeye belirtilen bilgilere uyulmadan kullanılması ciddi yaralanmalara veya ölüme yol açabilir.

f Uyarı

Ürünün bu simgeye belirtilen bilgilere uyulmadan kullanılması yaralanmalara veya ölüme yol açabilir.

f Dikkat

Ürünün bu simgeye belirtilen

bilgilere uyulmadan kullanılması

küçük yaralanmalara, maddi

hasara veya değerleri verilerin

kaybedilmesine yol açabilir.

5

TR

Emniyet önlemleri

Yayınların alımıyla ilgili önlemler:

• Radyo yayınlarının alımı büyük ölçüde radyoyu nerede kullandığınıza bağlı olarak değişecektir. Alım zayıfsa, kayıt cihazını bir pencerenin yakınına ve cep telefonu, televizyon, flüoresan lamba gibi elektrikli cihazların uzağına yerleştirmeyi deneyin.

Veri kaybı ile ilgili uyarı:

• Belleğe kaydedilmiş içerik çalıştırma hatasından veya cihazın hatalı çalışmasından dolayı veya onarım işlemleri esnasında yok olabilir veya silinebilir. Önemli verileri bilgisayarınızın sabit diski gibi farklı ortamlara kaydetmeniz ve yedeklemeniz önerilir.

• Olympus, pasif hasarlardan veya ürün hataları, Olympus veya Olympus tarafından yetkilendirilmiş bir servis merkezi haricindeki bir üçüncü tarafça gerçekleştirilen onarımlar veya farklı diğer sebeplerden kaynaklanan veri kaybı sonucunda ortaya çıkabilecek herhangi bir zarardan dolayı sorumluluk kabul etmez.

Kayıt cihazını kullanma

f Uyarı:

• Kayıt cihazını yanıcı veya patlayıcı gazların yakınında kullanmayın.

• Küçük çocukları ve bebekleri kayıt cihazından uzak tutun.

Ciddi yaralanmalara neden olabilecek aşağıdaki tehlikeli durumları önlemek için, kayıt cihazını daima küçük çocukların veya bebeklerin erişemeyeceği yerlerde kullanın ve saklayın:

1 Kayıt cihazının kayışına dolanmak sonucunda boğulma.

2 Kazayla pil, kart veya diğer küçük parçaların yutma.

3 Kazayla kayıt cihazının hareketli parçaları tarafından yaralanma.

• Kayıt cihazını tozlu veya nemli yerlerde kullanmayın veya saklamayın.

• Cihazı kendi başınıza parçalarına ayırmayın, tamir veya modifiye etmeyin.

• Sadece microSD/microSDHC bellek kartları kullanın. Asla başka tipte kartlar kullanmayın.

Kayıt cihazına yanlışlıkla başka tipte bir kart yerleştirirseniz, bir yetkili satıcıya veya servis merkezine başvurun. Kartı zorla çıkartmaya çalışmayın.

• Bir taşıt (bisiklet, motosiklet veya araba) kullanırken cihazı çalıştırmayın.

f Dikkat:

• Kayıt cihazı çevresinde olağan dışı bir koku, ses veya duman görürseniz derhal kayıt cihazını kullanmayı bırakın.

Pilleri kesinlikle çıplak elle çıkarmayın.

Aksi takdirde, yangın çıkabilir veya elleriniz yanabilir.

• Kayışa dikkat edin.

Kayıt cihazını taşırken kayışa dikkat edin.

Kayış kolaylıkla başka nesnelere takılabilir ve ciddi hasarlara neden olabilir.

• Kayıt cihazını çok yüksek sıcaklık oluşabilecek yerlerde bırakmayın.

Bu tür yerlerde kayıt cihazını bırakmak parçaların bozulmasına ve bazı durumlarda kayıt cihazının alev almasına neden olabilir. Şarj cihazını veya AC adaptörünü, kullanım sırasında herhangi bir şeyle (örneğin, battaniye vb) örtmeyin.

Bu durum aşırı ısınmaya ve yangına neden olabilir.

• Düşük dereceli yanıkları önlemek için, kayıt cihazını dikkatle kullanın.

• Kayıt cihazı metal parçalar içerdiğinden, aşırı ısınma, düşük dereceli yanıklara neden olabilir. Şu hususlara dikkat edin:

• Uzun süre kullanıldığında kayıt cihazı ısınacaktır. Kayıt cihazını sıcakken tutarsanız, düşük sıcaklıklı yanıklara maruz kalabilirsiniz.

6

TR

Emniyet önlemleri

• Çok soğuk olan yerlerde, kayıt cihazının sıcaklığı ortamın sıcaklığından daha düşük olabilir.

Mümkünse soğuk yerlerde kayıt cihazını tutarken eldiven takın.

Pil kullanma önlemleri

Pillerin akmasını, aşırı ısınmasını, yanmasını, patlamasını veya elektrik çarpmasına veya yanmalara neden olmasını önlemek için, bu önemli ilkeleri takip edin.

f Tehlike:

• Alkalin, lityum ya da diğer şarj edilemeyen pilleri şarj etmeye çalışmayın.

• Piller hiçbir zaman ateşe maruz bırakılmamalı, ısıtılmamalı, kısa devre yaptırılmamalı veya parçalarına ayrılmamalıdır.

• Pilleri kesinlikle ısıtmayın veya yakmayın.

• Pilleri taşırken veya saklarken mücevher, iğne, raptiye, vb. gibi metal nesnelerle temas etmelerini engellemek için gerekli önlemleri alın.

• Pilleri asla doğrudan güneş ışığına maruz bırakmayın; sıcak bir araçta veya bir ısı kaynağının yakınındaki yüksek sıcaklıklı yerlerde

saklamayın.

• Pillerin akmasını veya

terminallerinin hasar görmesini engellemek için, pillerin kullanımı ile ilgili tüm talimatı dikkatle izleyin. Kesinlikle pilleri sökme veya lehimleme gibi herhangi bir şekilde değiştirmeye çalışmayın.

• Pili doğrudan bir elektrik prizine veya bir otomobilin sigara çakmağına bağlamayın.

• Pil sıvısı gözlerinize kaçarsa, gözlerinizi derhal temiz, soğuk su ile yıkayın ve hemen tıbbi yardıma başvurun.

f Uyarı:

• Pilleri daima kuru tutun.

• Şarj edilebilir piller, belirtilen sürede şarj olmazlarsa, bu pilleri kullanmayın.

• Bir pil çatlak veya kırık ise kullanmayın.

• Pilleri asla güçlü darbelere veya sürekli titreşime maruz bırakmayın.

• Bir pil kullanım sırasında akarsa, rengi solarsa veya deforme olursa veya başka herhangi bir şekilde anormal duruma gelirse, kayıt cihazını kullanmayı durdurun.

• Bir pil elbiseniz veya cildiniz üzerine sıvı akıtırsa, derhal elbisenizi çıkarın ve etkilenen bölgeyi temiz, soğuk, akan su ile temizleyin. Sıvı cildinizi yakarsa, derhal tıbbi yardım alın.

• Pilleri çocukların ulaşabileceği yerlere koymayın.

• Bu cihazı kullanırken anormal bir gürültü, ısı, duman veya yanık kokusu gibi herhangi normal olmayan bir durum fark ederseniz:

1 kendinizi yakmamaya dikkat ederek derhal pili çıkartınız ve;

2 satıcınızla veya yerel Olympus temsilcinizle servis için irtibata geçin.

7

TR

Emniyet önlemleri

f Dikkat:

• Gezegenimizin kaynaklarını korumak için lütfen pilleri geri dönüşüme kazandırın.

Kullanılamaz durumdaki pilleri bertaraf ederken daima kutuplarını kapatmayı ve yerel kanun ve yönetmeliklere uymaya dikkat edin.

• Bir şarj edilebilir pili ilk kez kullanımdan önce veya uzun süredir kullanılmıyorsa daima şarj edin.

• Şarj edilebilir pillerin ömürleri

sınırlıdır. Şarj edilebilir pil

belirtilen koşullar altında tam

olarak şarj edilmesine rağmen

kayıt cihazının çalışma süresi

kısalıyorsa, pili yenisi ile değiştirin.

8 1

TR

Ana ö zellikler

Ana özellikler

s Dahili Stereo FM radyo, kayıt cihazını (yalnızca WS-813 modeli) radyo olarak kullanabileceğiniz anlamına gelir ( ☞ S.47).

s CD kalitesinde veya daha yüksek kalitede ses kayıtlarının yapılmasını sağlayan doğrusal PCM formatını destekler (yalnızca WS-813, WS-812 modeli) ( ☞ S.56).

s MP3 formatı (MPEG-1/MPEG-2 Audio Layer 3) ve Windows Media Audio (WMA) formatı da dahil birçok kayıt formatını destekler ( ☞ S.56).

s Cihazın kaydettiği dosyalara ek olarak bilgisayardan aktarılmış WAV*, WMA ve MP3 formatındaki dosyaları çalabilirsiniz.

Bu sayede bu kayıt cihazını bir müzikçalar olarak kullanabilirsiniz.

* yalnızca WS-813, WS-812 modelinde.

s Yüksek kapasiteli kayıt ortamlarını destekler. Dahili belleğin yanında bir microSD karta da kaydedebilirsiniz ( ☞ S.23).

s Geniş stereo kaydetme ya da yüksek yönlülük kalitesiyle kaydetme arasında seçim yapılmasına imkan veren bir yönlü mikrofon özelliği dahil edilmiştir (yalnızca WS-813 modelinde) ( ☞ S.57).

s Ses kaydetmeyi destekleyen çeşitli özelliklere sahiptir.

Bu kayıt cihazıyla, kaydetme koşulları ve kişisel tercihlerinize uyarlamak üzere kayıt hassasiyeti gibi çeşitli kaydetme fonksiyonlarını kişiselleştirebilirsiniz (☞ S.56).

s Cihazda dahili bir Değişken Kontrollü Ses Aktüatörü (VCVA) fonksiyonu vardır ( ☞ S.57).

s Low Cut Filtresi, kayıt yapılırken klima gürültüsünü ve benzer gürültüleri en aza indirir ( ☞ S.57).

s Kullanıma göre en iyi ayarın yapılması için, kaydetme sahnesi ve çalma sahnesi ayar fonksiyonlarına sahiptir ( ☞ S.32, S.44, S.59, S.63).

s Dosyaların aranması için oldukça kullanışlı olan, [Calendar Search]

fonksiyonuna sahiptir ( ☞ S.40).

s Kaydedilen bir ses dosyasından yalnızca sesli bölümleri çıkartan [Voice Detect] fonksiyonuna ve yalnızca çıkartılan sesli bölümleri çalan [Voice Playback]

fonksiyonuna sahiptir ( ☞ S.61, S.68).

s Kaydedilen bir ses dosyasının düşük ses düzeyine sahip bölümlerinin ses düzeyini arttırarak daha anlaşılır hale getiren [Voice Balancer]

fonksiyonuna sahiptir ( ☞ S.61).

Başlarken

9 1

TR

Ana ö zellikler

Ana özellikler

s Bir Gürültü Engelleme fonksiyonu ( ☞ S.61) ve bir Ses Filtresi fonksiyonu* ( ☞ S.61) gürültüyü kırpar ve temiz bir sesin çalınmasını sağlar.

* yalnızca WS-811 modelinde.

s Cihazda çeşitli tekrarlama fonksiyonları yer alır ( ☞ S.43, S.62).

s Çalma ekolayzır ayarlarını değiştirebilirsiniz ( ☞ S.62).

s Dahili bellekle microSD kart arasında ve bellek içindeki klasörler arasında dosyaları kopyalayabilir ya da taşıyabilirsiniz (yalnızca WS-813, WS-812 modelinde) ( ☞ S.70).

s Bu kayıt cihazıyla kaydedilmiş dosyaları (PCM*, MP3) iki dosyaya bölebilirsiniz ( ☞ S.72).

* yalnızca WS-813, WS-812 modelinde.

s İndeks işareti ve geçici işaret özellikleri istediğiniz konumu hemen bulmanıza olanak tanır ( ☞ S.42).

s Çalma hızı ve tonu* kontrol edilebilir ( ☞ S.41).

* yalnızca WS-813, WS-812 modelinde.

s Bu kayıt cihazı USB 2.0 ile uyumludur ve bir bilgisayara hızlı veri aktarımı sağlar.

s USB'den şarj fonksiyonuna sahiptir (yalnızca WS-813, WS-812 modelinde) ( ☞ S.16).

s Arkadan aydınlatmalı tam noktalı

bir ekran (LCD panel) mevcuttur.

10 1

* 7 8 6

4 (

w 1

2

) -

q= 5

3

$

^

&

% 9

0

!

@

#

TR

Pa rç a la rın aç ık la m a sı

Parçaların açıklaması

1 Dahili stereo mikrofon (S) 2 Dahili stereo mikrofon (R) 3 LED gösterge ışığı (LED) 4 Kart kapağı

5 LIST düğmesi 6 MIC (Mikrofon) jakı 7 Ekran (LCD paneli) 8 MENU düğmesi 9 + düğmesi

0 REC ( s) (Kaydetme) düğmesi

! 9 düğmesi

@ – düğmesi

# SCENE/INDEX düğmesi

$ STOP ( 4) düğmesi

% 0 düğmesi

^ `OK düğmesi

& ERASE düğmesi

* Dahili hoparlör ( Pil kapağı ) EAR (Kulaklık) jakı - POWER/HOLD düğmesi

= USB konektörü kaydırma kolu q Kayış deliği

w USB konektörü

• Ekran üzerindeki ekran koruyucusunu çıkartın.

11 1

1 2 3

4

7 5 6

8 9 0

!

TR

Pa rç a la rın aç ık la m a sı

4

1 2 3

4

1 2 3

Parçaların açıklaması

Ekran (LCD paneli)

4 [Recorder] modu ekranı:

Klasör listesi ekranı

1 Kayıt ortamı göstergesi

[l]: Dahili bellek

[m]: microSD kart

2 Mevcut klasör adı 3 Pil göstergesi 4 Klasör adı

Dosya listesi ekranı

1 Kayıt ortamı göstergesi 2 Mevcut klasör adı 3 Pil göstergesi 4 Dosya adı

Dosya ekranı

1 Kayıt ortamı göstergesi 2 Mevcut dosya adı 3 Pil göstergesi

4 Klasör göstergesi, Kayıt modu göstergesi, Dosya Kilidi göstergesi

5 Kayıt cihazı durum göstergesi

[K]: Kaydetme göstergesi [≠]: Duraklatma göstergesi [ ]: Durdurma göstergesi [•]: Çalma göstergesi [ß]: İleri alma göstergesi [™]: Geri alma göstergesi [N]: Hızlı Çalma göstergesi [M]: Yavaş Çalma göstergesi

[ ]: Çalma tonu değiştirme göstergesi (keskin) [ ]: Çalma tonu değiştirme göstergesi

(düz)

6 Kalan bellek çubuk göstergesi, Çalma konumu çubuk göstergesi 7 Simge ekranı ( ☞ S.13)

8 O anki dosyanın numarası/

Klasörde toplam kaydedilmiş dosya sayısı

9 Kayıtta geçen süre, Geçen çalma süresi

0 Kalan kaydetme süresi, Dosya uzunluğu

! Seviye ölçer, Kayıt tarihi ve saati

12 1

4

1 2 3

1 2 3

5 4 6

9 7 0 8

TR

Parçaların açıklaması

1 2 3

Pa rç a la rın aç ık la m a sı 1 Kayıt ortamı göstergesi

4

[l]: Dahili bellek [m]: microSD kart

2 Mevcut klasör adı 3 Pil göstergesi 4 Klasör adı, Dosya adı

Dosya ekranı

4 [Music] modu ekranı:

Liste ekranı 1

Klasörde sadece dosyalar ve klasörler bulunduğunda

Liste ekranı 2

1 Kayıt ortamı göstergesi 2 Mevcut klasör adı 3 Pil göstergesi 4 Dosya adı

Klasörde sadece dosyalar bulunduğunda

1 Kayıt ortamı göstergesi 2 Mevcut dosya adı 3 Pil göstergesi

4 Kayıt cihazı durum göstergesi

[•]: Çalma göstergesi

[ ]: Durdurma göstergesi [ß]: İleri alma göstergesi [™]: Geri alma göstergesi [N]: Hızlı Çalma göstergesi [M]: Yavaş Çalma göstergesi

[ ]: Çalma tonu değiştirme göstergesi (keskin) [ ]: Çalma tonu değiştirme göstergesi (düz)

O anki dosyanın numarası/

Klasörde toplam kaydedilmiş dosya sayısı

5 Başlık adı 6 Sanatçı adı 7 Albüm adı

8 Çalma konumu çubuk göstergesi 9 Geçen çalma süresi, Dosya

uzunluğu

0 Simge ekranı ( ☞ S.13)

13 1

TR

Pa rç a la rın aç ık la m a sı

Parçaların açıklaması

4 3 5 6

1 2

Simge ekranı (Tüm modeller için)

[Ø]: Hoparlörün sesini kapatma göstergesi

[ ]: Ses Çalma *1 [ ]: Ses Algılama *1 [?]: Kayıt Seviyesi [û]: VCVA [Æ]: Ses senk.

[ù]: Ekolayzır

*1 Yalnızca WS-813, WS-812 modelinde. *2 Yalnızca WS-813 modelinde.

*3 Yalnızca WS-811 modelinde.

1 Kayıt ortamı göstergesi 2 Pil göstergesi

3 Kaydetme modu göstergesi 4 Bellek numarası

5 Ayar frekansı

6 Frekans çubuk göstergesi 4 [FM Radio] modu ekranı:

Radyo alım ekranı

[0]: Low Cut Filtresi [≤]: Zoom'lu Mikrofon *2 [%]: Gürültü Engelleme [$]: Ses Dengeleme *1

Ses Filtresi *3 [ ] [á] [ ]: Çalma modu

WS-813 modeli için:

14 1

TR

G ü ç k a yn a ğ ı

2

= ve - kutuplarının doğru yöne gelmesine dikkat ederek pili yerleştirin.

3 Pil

kapağını A yönünde bastırarak ve ardından B yönünde kaydırarak sağlam şekilde kapatın.

Güç kaynağı

Pili yerleştirme

Kayıt cihazı, Ni-MH şarj edilebilir pil veya AAA alkali pille çalıştırılabilir.

• Kayıt cihazını şarj ederken ürünle verilen Ni-MH şarj edilebilir pilin (BR404) takılı olduğundan emin olun.

• Birlikte verilen şarj edilebilir pil tam olarak şarj edilmemiştir. Kayıt cihazını kullanmadan önce veya uzun süre kullanmadıktan sonra, pili tam olarak şarj olana kadar sürekli şarj etmeniz önerilir (☞ S.16).

WS-813, WS-812 modeli için:

Bu kayıt cihazı şarj edilebilir pilleri şarj etmez.

WS-811 modeli için:

1 Ok yönüne doğru hafifçe bastırın

ve pil kapağını kaydırarak açın.

Notlar

• Manganez piller bu kayıt cihazında kullanılamaz.

• Pili değiştirirken, AAA alkalin pil veya Olympus Ni-MH şarj edilebilir pil kullanılması önerilir.

• Pili değiştirmeden önce kayıt cihazını durdurduğunuzdan emin olun. Kayıt cihazı çalışıyorken pilin çıkartılması dosyanın zarar görmesi vb. gibi sorunlara yol açabilir. Kayıt sırasında pili çıkartırsanız, dosya başlığı kapatılamayacağından o an kaydedilmiş olan dosya kaybedilir.

15 1

TR

G ü ç k a yn a ğ ı

Güç kaynağı

Pil göstergesi

• Ekranda [ ] sembolü göründüğü zaman pili mümkün olan en kısa zamanda şarj edin veya değiştirin.

Pilin, kayıt cihazını çalıştırmaya yetecek kadar gücü bulunmuyorsa, ekranda [ ] ve [Battery low]

sembolleri görüntülenir ve kayıt cihazı kapanır.

Pil ayarları

Kullandığınız pile uygun pil tipini seçin.

1 Pili değiştirin ve kayıt cihazını

açık konuma getirin

( ☞ S.14, S.19).

2 + ve − düğmelerini kullanarak

ayarı değiştirin.

[Ni-MH] ( ):

Olympus Ni-MH şarj edilebilir pil (BR404) kullanırken seçin.

[Alkaline] ( ):

Alkali pil kullanırken seçin.

3 Ayarı tamamlamak için

`OK düğmesine basın.

• Ekranda «Hour» göstergesi yanıp sönüyorsa, «Saati ve tarihi ayarlama [Time & Date]» bölümüne bakın (☞ S.21).

Ekrandaki pil göstergesi pil güç kaybettikçe değişir.

Pil tipi

Not

• Bir ses/müzik dosyası çalınırken, pil göstergesinde [ ] gösteriliyor olsa bile pilin çıkış gerilimindeki azalma nedeniyle ses düzeyine bağlı olarak kayıt cihazı sıfırlanabilir. Böyle bir durumda kayıt cihazının sesini kısın.

• Bitmiş pili değiştirmeniz 15 dakikadan fazla sürerse veya pili kısa aralıklarla tekrar takar ve çıkartırsanız, pil ve saat ayarlarını yeniden yapmanız gerekebilir.

Böyle bir durumda [Battery] ekranı açılır.

Daha fazla ayrıntı için bkz. «Pil ayarları».

• Uzun bir süre boyunca kayıt cihazını kullanmayacaksanız pili çıkartın.

• Şarj edilebilir pil değiştirilirken, Ni- MH şarj edilebilir pil (isteğe bağlı) kullanıldığından emin olun. Diğer üreticilerin ürünlerinin kullanılması kayıt cihazına zarar verebilir ve bundan kaçınılmalıdır.

16 1

TR

Güç kaynağı

Gü ç ka yn a ğ ı

Bir bilgisayara USB aracılığıyla bağlayarak şarj etme

Pili bir bilgisayarın USB bağlantı noktasına bağlayarak şarj edebilirsiniz. Şarj ederken, şarj edilebilir pili (ürünle verilir) kayıt cihazına doğru şekilde yerleştirdiğinizden emin olun (☞ S.14).

1 PC'yi

açın.

2 USB konektörünü kayıt

cihazından çıkarmak için USB konektör kaydırma kolunu ok ile belirtilen yönde kaydırın.

Alkali veya lityum pil vb. gibi normal pilleri şarj etmeye çalışmayın. Pillerin sızmasına, ısınmaya ve bunlar da kayıt cihazının arızalanmasına yol açabilir.

WS-813, WS-812 modeli için:

3 Kayıt cihazının durma modunda

olduğundan emin olun ve PCnin USB portuna bağlayın.

4 Şarj etme işlemini başlatmak için

`OK düğmesine basın.

• [Press OK to start charging] yanıp sönerken `OK düğmesine basın.

5 Pil göstergesi [

] olarak görüntülenmesi, şarj işleminin tamamlandığını gösterir.

USB ile bağlamadan önce, HOLD modundan çıkın (☞ S.20).

Şarj süresi: yaklaşık 3 saat *

* Bu, tamamen boş bir şarj edilebilir pilin oda sıcaklığında tamamen şarj edilmesi için gereken yaklaşık süreyi gösterir.

17 1

TR

Gü ç ka yn a ğ ı

Güç kaynağı

Şarj işlemi için USB tipi AC adaptörünün (isteğe bağlı) bağlanması

Kayıt cihazını, USB tipi AC adaptörüne (A514) (isteğe bağlı) bağlayarak şarj edebilirsiniz.

WS-813, WS-812 modeli için:

2 AC adaptörünü AC prizine takın.

AC prizine USB tipi AC

adaptörünün (A514) USB konektörüne

• AC adaptörünü bağlamadan önce USB bağlantısını [AC Adapter] olarak ayarlayın (☞ S.73).

• USB ile bağlamadan önce, HOLD modundan çıkın (☞ S.20).

1 Kayıt cihazını AC adaptörünün

USB portuna takın.

3 Şarj etme işlemini başlatmak için

`OK düğmesine basın.

• [Press OK to start charging] yanıp sönerken `OK düğmesine basın.

4 [Battery full] görüntülendiğinde

şarj işlemi tamamlanmıştır.

Şarj süresi, kalan güç miktarına ve pilin durumuna göre değişir.

Notlar

• Bilgisayar açık değilse veya bekleme, hazırda bekleme veya uyku modundaysa kayıt cihazı şarj edilemez.

• Kayıt cihazını USB hub ünitesi takılıyken şarj etmeyin.

• Ürünle verilen şarj edilebilir pili yerleştirin ve [Battery] öğesini [Ni-MH] olarak ayarlayın. [Battery] öğesi [Alkaline]

konumundayken şarj edemezsiniz (☞ S.15, S.65).

• [ ]*1 veya [ ]*2 yanıp sönüyorsa, pili şarj edemezsiniz. Pili 5°C ila 35°C arasındaki bir sıcaklıkta şarj edin.

*1 [ ]: Ortam sıcaklığı çok düşük.

*2 [ ]: Ortam sıcaklığı çok yüksek.

• Pil tam olarak şarj edilmesine rağmen kayıt cihazının çalışma süresi bariz şekilde kısalıyorsa, pili yenisiyle değiştirin.

18 1

TR

Güç kaynağı

G ü ç k a yn a ğ ı

Şarj edilebilir pile ilişkin dikkat edilmesi gereken hususlar

Ni-MH şarj edilebilir pili kullanmaya başlamadan önce aşağıdaki açıklamaları dikkatlice okuyun.

Boşalma:

Şarj edilebilir pil, kullanılmadığında kendiliğinden boşalır. Kullanmadan önce tam olarak şarj ettiğinizden emin olun.

Çalışma sıcaklığı:

Şarj edilebilir piller kimyasal ürünlerdir. Şarj edilebilir pilin verimliliği, önerilen sıcaklık aralığında kullanılırken bile değişebilir. Bu, bu gibi ürünlerin doğasından kaynaklanır.

Önerilen çalışma sıcaklığı:

Kayıt cihazı çalışırken:

0°C - 42°C Şarj ederken:

5°C - 35°C

Uzun süreli saklama için:

–20°C - 30°C

Şarj edilebilir pilin sıcaklık aralığının üstünde dış mekanda kullanılması, verimliliğin düşmesine ve pil ömrünün azalmasına yol açabilir. Pil sızıntısını ya da paslanmayı önlemek için uzun süre kullanmayacağınız zaman şarj edilebilir pili kayıt cihazından çıkarın ve bunları ayrı saklayın.

Notlar

• Bu kayıt cihazı, enerji seviyesinden bağımsız olarak pili tam şarj etmek üzere tasarlanmıştır. Ancak, yeni satın alınmış bir şarj edilebilir pili ya da uzun süre (bir aydan uzun) kullanılmamış bir pili şarj ederken en iyi sonucu almak için, pili art arda 2 ya da 3 kez tam olarak şart etmeniz ve boşaltmanız önerilir.

• Belirtilen USB kablosunu kullanın. Başka bir marka kablo kullanılırsa kayıt cihazı arızalanabilir. Aynı şekilde bu özel kabloyu başka bir markanın ürünleriyle de kullanmayın.

• Kayıt cihazını [Composite] ayarını kullanarak şarj etmek isterseniz, USB bağlantı ayarlarından [Optional]

seçimini yapın ve ardından kayıt cihazını bilgisayara bağlayın. [USB Connection]

ekranından [AC Adapter] seçimini yaparak, kayıt cihazını şarj edebilirsiniz (☞ S.73).

19 1

TR

G ü ç k a yn a ğ ı

Güç kaynağı

Cihazı açma/kapama

Kayıt cihazı kullanılmadığında, pil tüketimini düşürmek için cihazı kapatın. Cihaz kapalı konumdayken mevcut veriler, mod ayarları ve saat ayarları korunacaktır.

Cihazı açma

Kayıt cihazı kapalı konumdayken, POWER/HOLD düğmesini ok yönünde kaydırın.

• Cihaz açılır.

Güç tasarrufu modu

Kayıt cihazı açıksa, ancak 10 dakikadan (varsayılan) uzun bir süre kullanılmazsa ekran kapanır ve kayıt cihazı güç tasarrufu moduna geçer (☞ S.65).

• Güç tasarrufu modundan çıkmak için herhangi bir düğmeye basın.

Cihazı kapama

POWER/HOLD düğmesini okla gösterilen yöne itin ve burada 0,5 saniye veya daha uzun süre tutun.

• Cihaz kapanır.

• Devam etme fonksiyonu kayıt cihazı kapatılmadan önceki durdurulma noktasını hatırlar.

• Şarj edilebilir pilleri atarken her zaman yerel yasa ve mevzuata uyun. Doğru atma yöntemleri için yerel geri dönüşüm merkezinizle görüşün.

• Ni-MH şarj edilebilir pil tam olarak boşaltılmadığında, atmadan önce kısa devreye karşı koruyun (örneğin, kontakları bantlayın).

Almanya'daki müşteriler için:

Olympus, çevre dostu atık toplama için Almanya'da GRS (Joint Battery Disposal Association) ile bir sözleşme imzalamıştır.

20 1

TR

HOL D

Kayıt cihazını HOLD moduna ayarlarsanız, güncel ayarlar korunur ve tüm düğmeler devre dışı kalır. Bu özellik, kayıt cihazı bir çantada veya cepte taşındığında kullanışlı olur. Bu mod aynı zamanda kaydetmeyi yanlışlıkla durdurmanızı önler.

Kayıt cihazının HOLD moduna ayarlanması

POWER/HOLD düğmesini [HOLD]

konumuna getirin.

• Ekranda [Hold] yazısı belirdikten sonra, kayıt cihazı HOLD moduna geçer.

Notlar

• Kayıt cihazı HOLD modundayken herhangi bir düğmeye bastığınızda saat ekranı 2 saniye boyunca yanar, ancak kayıt cihazı çalışmaz.

• Çalma (kaydetme) sırasında HOLD uygulanırsa, çalma (kaydetme) durumu değişmeden kalır ve işlem kullanılmaz hale gelir (çalma sona ererse veya yetersiz bellek sonucu kaydetme biterse kayıt cihazı durur).

HOLD

HOLD modundan çıkış

POWER/HOLD düğmesini A

konumuna getirin.

21 1

TR

Saa ti v e tarihi a yarlama

Saati ve tarihi kayıt cihazını kullanmaya başlamadan önce ayarladıysanız, kayıt saat ve tarih bilgisi otomatik olarak her dosyaya kaydedilir. Saati ve tarihi önceden ayarlamak dosya yönetiminin daha kolay yapılmasını sağlar.

Kayıt cihazını ilk kez kullanırken veya kayıt cihazı uzun süredir kullanılmadıktan sonra pili taktığınızda [Set time & date] mesajı görüntülenir.

«Hour» yazısı yanıp sönerken, 1.

adımdan itibaren ayarları yapın.

1 Ayarlamak istediğiniz öğeyi

seçmek için 9 veya 0 düğmesine basın.

• Yanıp sönen imleci hareket ettirerek

«Hour», «Minute», «Year», «Month»

veya «Day» seçimini yapın.

Saati ve tarihi ayarlama [Time & Date]

• Saat, ayarlanmış olan tarih ve saatten başlayacaktır. Saati başlatmak istediğinizde `OK düğmesine basın.

Not

• Ayarlama işlemi sırasında `OK düğmesine basarsanız, kayıt cihazı o noktaya kadar yapılan ayarları kaydeder.

3 Ayarı tamamlamak için

`OK düğmesine basın.

+ − düğmesi 9 0 düğmesi

`OK düğmesi

2 Değeri değiştirmek için + veya −

düğmesine basın.

• Sonraki öğeyi seçmek için 9 ya da 0 düğmesine basarak aynı adımları izleyin ve değeri değiştirmek için + ya da − düğmesine basın.

• Saati ve dakikayı ayarlarken LIST düğmesine basarak 12 ve 24 saatlik düzen arasında seçim yapabilirsiniz.

Örneğin: 10:38 P.M 10:38 PM

(Başlangıç ayarı) 22:38

• «Month», «Day» ve «Year» sırasını, bu öğeleri ayarlarken LIST düğmesine basarak seçebilirsiniz.

Örnek: Mart 24, 2012 3M 24D 2012Y (Başlangıç ayarı)

24D 3M 2012Y

2012Y 3M 24D

22 1

TR

Saa ti v e tarihi a yarlama

Saati ve tarihi ayarlama [Time & Date]

Saati ve tarihi değiştirme

5

`OK düğmesine basın.

• [Time & Date] ekranda görüntülenir.

• «Hour» ekranda yanıp sönerek, Saat ve Tarih ayar işleminin başladığını gösterir.

3 İmleci ayarlamak istediğiniz

öğeye getirmek için `OK düğmesine basın.

• [Device Menu] ekranda görüntülenir.

4 [Time & Date] öğesini seçmek için

+ veya − düğmesine basın.

1 Kayıt cihazı durma modundayken

MENU düğmesine basın.

• Menü ekranda görünecektir (☞ S.53).

2 [Device Menu] sekmesini seçmek

için + veya − düğmesine basın.

• Ayarlar sekmesinin imlecini kaydırarak menü ekranını değiştirebilirsiniz.

Kayıt cihazı durma modundayken, [Time & date ] ve [Remain]

seçeneklerini görüntülemek için STOP (4) düğmesini basılı tutun. Mevcut saat ve tarih doğru değilse aşağıdaki prosedürü kullanarak ayar yapın.

Aşağıdaki adımlar «Saati ve tarihi ayarlama [Time & Date]» bölümü 1. adımdan 3. adıma kadar aynıdır (☞ S.21).

6 Menü ekranını kapatmak için

STOP ( 4) düğmesine basın.

+ − düğmesi 9 0 düğmesi

`OK düğmesi STOP (4) düğmesi MENU düğmesi

23 1

TR

B ir m ic ro SD k a rt ı t a k m a ve ç ık a rt m a

Kullanım el kitabında belirtilen «microSD»

hem microSD hem de microSDHC kartlar için geçerlidir. Bu kayıt cihazı, bu verileri yalnızca dahili belleğe değil, aynı zamanda piyasada satılan microSD kartlarına da kopyalamanıza imkan verir.

Bir microSD kartı takma

1 Kayıt cihazı durma modundayken

kart kapağını açın.

3 Kart kapağını iyice kapatın.

2 Resimde gösterildiği gibi

microSD kartı doğru şekilde tutun ve kart yuvasına yerleştirin.

• Yerleştirirken microSD kartı düz tutun.

• microSD kartın ters veya açılı bir şekilde yerleştirilmesi kontak noktalarına hasar verebilir veya microSD kartın sıkışmasına sebep olabilir.

• microSD kart sonuna kadar yerleştirilmemişse microSD karta veri kaydedilemeyebilir.

• Bir microSD kartı taktığınızda kayıt ortamı değişim ekranı gösterilir.

4 Bir

microSD karta kaydetmek için, + veya − düğmesine basın ve [Yes] seçeneğini seçin.

5 Ayarı tamamlamak için

`OK düğmesine basın.

Bir microSD kartı takma ve çıkartma

24 1

TR

B ir m ic ro SD k a rt ı t a k m a ve ç ık a rt m a

Bir microSD kartı takma ve çıkartma

Notlar

• Kayıt ortamı olarak dahili belleğe geçiş yapmak mümkündür (☞ S.65).

• Bazı durumlarda, bir bilgisayar gibi diğer cihazlarda formatlanmış (ilklendirilmiş) microSD kartlar tanınamayabilir.

Kullanmadan önce microSD kartları bu kayıt cihazında formatladığınızdan emin olun (☞ S.74).

Bir microSD kartı çıkartma

1 Kayıt cihazı durma modundayken

kart kapağını açın.

2 microSD kartın kilidini açmak için

kartı içeri doğru bastırıp kısmen dışarı çıkmasına izin verin.

• microSD kart yuvadan kısmen çıktıktan sonra güvenli olarak çıkartılabilir.

• [Memory Select] öğesi, [microSD card] konumundayken microSD kartı çıkartırsanız, [Memory Select] öğesi otomatik olarak [Internal memory selected] konumuna geçer.

3 Kart kapağını iyice kapatın.

Notlar

• microSD kartı bastırdıktan hemen sonra parmağınızı karttan ayırırsanız kartın yuvadan kuvvetli bir şekilde fırlamasına sebep olursunuz.

• Bazı microSD veya microSDHC kartlar, üreticisine veya tipine bağlı olarak bu kayıt cihazıyla çıkabilecek uyum sorunları nedeniyle doğru şekilde algılanmayabilir.

• Olympus tarafından belirtilen koşullarda bu kayıt cihazıyla çalışacağı onaylanan microSD kartların bir listesi için Olympus web sitesine bakın. http://olympus- imaging.jp/ web sitesinde uyumlu olduğu onaylanan microSD kartların üreticileri ve tipleri verilmiştir. Ancak, bunun, belirtilen microSD kartların mutlaka çalışacağı anlamına gelmediğine dikkat edin.

Bazı microSD kartlar, üretici tarafından belirtilen özelliklerin değişmesi vb.

gibi nedenlerden dolayı doğru şekilde algılanamayabilir.

• Bir microSD kart algılanmazsa, microSD kartı çıkartıp tekrar takarak kayıt cihazının microSD kartı algılayıp algılamadığını kontrol edin.

• Kullanmaya başlamadan önce, microSD kartınızla birlikte verilen kılavuzu dikkatlice okuyun.

• Bazı microSD kartlarda işlem hızı düşük olabilir. İşlem performansı yazma ve silme işlemlerinin çok sık tekrarlanması durumunda da azalabilir. Böyle bir durumda microSD kartını biçimlendirin (☞ S.74).

25 1

TR

[H ome ] ek ranı işlemleri

[Home] ekranı işlemleri

1 [Home] ekranını ayarlamak için

LIST düğmesine arka arkaya basın.

• Ekranda [Home] görüntülenir.

[Recorder] seçildiğinde:

Kayıt cihazını yalnızca bir ses kaydedici ve müzik oynatıcı olarak değil, aynı zamanda radyo olarak da kullanabilirsiniz*.

* yalnızca WS-813 modelinde.

2 Modu seçmek için + veya −

düğmesine basın.

[Calendar Search]* seçimi yapıldığında:

Kayıt cihazı [Recorder]

moduna geçer. Kayıt cihazından kaydedilmiş dosyaları kaydedebilir ve çalabilirsiniz (☞ S.29, S.36).

3

`OK düğmesine basın.

Not

• Kaydetme sırasında, kayıt cihazın durdurmadan modu değiştiremezsiniz.

LIST düğmesi

+ − düğmesi

`OK düğmesi

[Music] seçildiğinde:

[FM Radio]* seçildiğinde:

Kayıt cihazı, [Music]

moduna geçer ve kayıt cihazına aktarılmış müzik dosyalarını çalabilirsiniz (☞ S.36).

Kayıt cihazı, [Calendar Search] moduna geçer ve kayıt tarihine göre dosya araması yapabilirsiniz (☞ S.40).

* Yalnızca WS-813, WS-812 modelinde

Kayıt cihazı, [FM Radio]

moduna geçer ve FM radyo yayınlarını alabilirsiniz (☞ S.47).

* Yalnızca WS-813 modelinde

26 1

konum Ana

Klasör A Klasör B Klasör C Klasör D

001 002 003 004

200

Klasör Dosya

Kayıt cihazı

Radyo Klasörü Klasör E

TR

Klasörlerle ilgili n o tlar

Klasörlerle ilgili notlar

Dahili bellek veya microSD kart, kayıt ortamı olarak kullanılabilir. Ses dosyaları ve müzik dosyaları, ağaç şeklinde düzenlenen ses kayıt klasörleri ile müzik çalma klasörlerine ayrılır ve kaydedilir.

Ses kayıt klasörleri hakkında

[[Recorder] klasörünün altındaki [Folder A] - [Folder E] ses kayıt klasörleridir. Bu kayıt cihazıyla kaydederken beş klasörden birini seçip ardından kaydetme işlemini gerçekleştirin.

Radyodan kayıt yaptığınızda, kaydedilen dosya otomatik olarak [Radio Folder] klasörüne kaydedilir (yalnızca WS-813 modelinde).

Mikrofonlu kaydetme için hedef olur.

Not

• [Recorder] klasöründeki dosyalar veya klasörler kayıt cihazında gösterilmez.

Modu [Home] ekranında değiştirebilirsiniz.

Her bir klasöre 200'e kadar dosya kaydedilebilir.

27 1

Sanatçı 01

Sanatçı 02

Sanatçı 03

001 002 003 004

200

Klasör Dosya

Albüm 01

konum Ana

Music

Albüm 02

Albüm 03

TR

Klasörlerle ilgili n o tlar

Klasörlerle ilgili notlar

Müzik çalma klasörleri hakkında

Windows Media Player'ı kullanarak cihaza müzik dosyaları aktarırken, müzik çalma klasöründe otomatik olarak aşağıdaki şekilde gösterildiği gibi katmanlı bir yapısı bulunan bir klasör oluşturulur. Aynı klasörde bulunan müzik dosyaları tercih edilen sırada düzenlenebilir veya tekrar çalınabilir (☞ S.69).

Her bir klasöre 200'e kadar dosya kaydedilebilir.

[Music] klasörünün altında [Music] dahil olmak üzere 300* adede kadar klasör oluşturulabilir.

* WS-811: 128 klasörleri için.

Birinci katman İkinci katman

28 1

TR

K la sö rle ri ve d o sy a la rı s e çm e

Klasörleri, kayıt cihazı durduğu sırada veya çalma sırasında değiştirin. Klasörlerin katmanlı yapısı hakkında bilgi için «Notes on the folders» bölümüne bakın (☞S.26).

Katmanlar arasında gezinme

} Geri: LIST düğmesi

Bu düğmeye her bastığınızda bir katman yukarı çıkarsınız. Bir liste ekranında 0 düğmesi LIST düğmesi görevi de görebilir.

• Bir klasör hiyerarşisi içinde hareket ederken LIST düğmesini basılı tuttuğunuzda, dosya ekranına geri döner.

{ Devam: `OK düğmesi

Bu düğmeye her bastığınızda liste ekranında seçilen klasörü açar ve bir katman aşağıya doğru devam eder.

• Bir liste ekranında 9 düğmesi `OK düğmesi görevi de görebilir.

Klasörleri ve dosyaları seçme

Ses kaydı dosyalarını kullanma

Müzik çalma dosyalarını kullanma [Home] ekranı

Klasör listesi ekranı

Dosya listesi ekranı

Dosya ekranı

Klasör listesi ekranı (Birinci katman)

Klasör listesi ekranı (İkinci katman)

Dosya listesi ekranı

Dosya ekranı Örnek:

WS-813

[Music] klasörü seçildiğinde.

+ veya – düğmesi

Bir klasör veya dosya seçin.

[Home] ekranı:

Bu ekran, kayıt cihazının modunun değiştirilmesini sağlar (☞ S.25).

Liste ekranı:

Bu kayıt cihazındaki kayıtlı klasörler ve dosyalar görüntülenir.

Dosya ekranı:

Seçilen dosya hakkında bilgiler gösterilir. Kayıt cihazı, çalma bekletme modundadır.

2

29

d b a

c a

e

f

TR

Ka yd etme

Kaydetme hakkında

Notlar

• Bir kaydın başını kaçırmamak için, LED ışığının yandığından veya ekranda mod göstergesinin görüntülendiğinden emin olun.

• Kalan kaydetme süresi 60 saniyeden az olduğunda, LED gösterge ışığı yanıp sönmeye başlar. Kalan kaydetme süresi 30 ve ardından 10 saniyeye düştüğünde ışık daha hızlı yanıp sönmeye başlar.

1 Bir kayıt klasörü seçin (

☞ S.26).

2 Kaydetmeye başlamak için

REC ( s) düğmesine basın.

• LED gösterge ışığı sabit yanar ve ekranda [K] görüntülenir.

• Mikrofonu kaydedilecek ses kaynağına doğru çevirin.

a Kaydetme modu göstergesi b Kayıtta geçen süre

c Kalan bellek çubuk göstergesi d Kalan kayıt süresi

e Seviye ölçer (kaydetme düzeyi ve kaydetme fonksiyonu ayarlarına göre değişir)

f Dosya uzunluğu Kaydetmeye başlamadan önce, [&] ila

[*] arasından klasör seçimi yapın. Bu beş klasör, kayıtlı bilgilerin tipe göre ayrılması için kullanılabilir; örneğin, [&] Klasörü özel bilgilerin, ['] Klasörü ise ticari bilgilerin saklanması için kullanılabilir.

Kaydetme

REC (s) düğmesi STOP (4) düğmesi

• [Rec Mode], kaydetme bekleme modunda veya kaydetme sırasında değiştirilemez. Bu yapılandırmayı kayıt cihazı durdurulmuşken yapın (☞ S.56).

• Stereo kayıt için dahili stereo mikrofon için doğru konum ekranın üstüdür. Mikrofonun kayıt sırasında ekranın altında olması durumunda, orijinal ses ters fazda kaydedileceğinden doğru bir stereo ses kaydı elde edilemez.

3 Kaydetmeyi durdurmak için

STOP ( 4) düğmesine basın.

• Ekranda [L] görüntülenir.

2

30

TR

Kaydetme

Ka yd etme

• [Folder full] yazısı, artık kayda devam edilemediğinde görüntülenir.

Kaydetmeden önce başka bir klasör seçin veya gereksiz dosyaları silin (☞ S.45).

• [Memory full] yazısı bellek dolduğunda görüntülenir. Daha fazla kaydetmeden önce gereksiz dosyaları silin (☞ S.45).

• Kayıt cihazına bir microSD kart takılmışsa, hata yapmamak için kayıt ortamını ya [Internal memory] ya da [microSD card]

olarak seçtiğinizden emin olun (☞ S.65).

• Kaydetme fonksiyonu hariç bir fonksiyon belirtildiğinde REC (s) düğmesine basılırsa, [Cannot record in this folder]

görüntülenir. Klasör [Folder A] ile Klasör [Folder E] arasından bir klasör seçin ve ardından kaydı tekrar başlatın.

• Bazı microSD kartlarda işlem hızı düşük olabilir. İşlem performansı yazma ve silme işlemlerinin çok sık tekrarlanması durumunda da azalabilir. Böyle bir durumda microSD kartını biçimlendirin (☞ S.74).

• Kaydetmeden önce kayıt cihazındaki kayıt ortamını biçimlendirmenizi öneririz (☞ S.74).

WS-813 modeli için:

• [FM Radio] modunda FM radyo kaydı yapamazsınız (☞ S.47).

• Bu kayıt cihazı, ses kaynağının ses düzeyi büyük ölçüde değiştiği koşullarda bile net ve eşit olarak kayıt yapmak üzere tasarlanmıştır. Fakat, kaydetme seviyesi manüel olarak ayarlanarak daha yüksek kaliteli ses kayıtları yapılabilir. (☞ S.56).

Doğrusal PCM formatında kaydetmede, tek bir dosyanın boyutu 2 GB'ı aşsa bile kaydetme devam eder.

• Veriler, 2 GB'lık ayrı dosyalara kaydedilir. Çalma sırasında ayrı dosyalar olarak kabul edilir.

• Kayıt 2 GB'ı aşıyorsa, klasördeki dosya sayısı 200'ü aşabilir. Daha sonra 201.

ve daha sonraki dosyalar kayıt cihazı tarafından tanınmaz. Bunun için kayıt cihazını bir bilgisayara bağlamanız gerekir.

4 2GB'ı aşan verilerin kaydedilmesi mümkündür:

WS-813, WS-812 modeli için:

2

31

TR

Ka yd etme

Kaydetme

• Ekranda [•] görüntülenir.

• Kaydetme durur ve en son kaydedilen dosya çalınır.

WS-813 modeli için:

• [FM Radio] modunda ses kaydı devam ederken `OK düğmesi basılı tutulursa, kayıt cihazı otomatik olarak [Recorder]

moduna girer ve FM radyodan en son kaydedilen dosya çalınır.

Duraklatma

Kayıt cihazı kaydetme modundayken REC ( s) düğmesine basın.

• Ekranda [≠] görüntülenir.

• Duraklamada 60 dakikadan uzun bırakılırsa kayıt cihazı durur.

Kaydetmeye devam etme:

REC ( s) düğmesine tekrar basın.

• Kayıt, kesilme noktasından devam edecektir.

Kaydedilmiş içeriği hızlıca kontrol etme

Kayıt cihazı kaydetme modundayken, `OK düğmesine basın.

Kaydetmeyle ilgili ayarlar

[Rec Level]

(☞ S.56) Kaydetme hassasiyetini ayarlar.

[Rec Mode] *1

(☞ S.56) Her bir kaydetme biçimi için kaydetme oranını ayarlar.

[Zoom Mic] *2

(☞ S.57) Dahili stereo mikrofonun yönlülüğünü ayarlar.

[Low Cut Filter]

(☞ S.57)

Bu fonksiyon klimaların, projektörlerin ve benzeri cihazların gürültülerini azaltabilir.

[VCVA]

(☞ S.57)

Değişken Kontrollü Ses Aktüatörünün (VCVA) eşik düzeyini ayarlar.

[V-Sync. Rec]

(☞ S.58) Ses senkronlu kaydetme için başlangıç seviyesini ayarlar.

[Rec Scene]

(☞ S.59)

Kayıt ayarlarını kayıt koşullarına veya ortamına göre ayarlar.

*1 Bu fonksiyon, kayıt cihazı

[FM Radio] modundayken (yalnızca WS-813 modelinde), aşağıda belirtilen konfigürasyonda sabitlenir.

• [PCM]: 44,1 kHz/16bit • [MP3]: 128 kbps • [WMA]: 128 kbps *2 Yalnızca WS-813 modelinde

2

32

TR

Kaydetme

Ka yd etme

Kaydetme sahnesini değiştirme [Rec Scene]

Kullanımınıza en uygun olan sahneyi seçerek kaydetme ayarlarını kolaylıkla değiştirebilirsiniz (☞ S.59).

1 Kayıt cihazı durma

modundayken, SCENE/INDEX düğmesini basılı tutun.

2 [Rec Scene] öğesini seçmek için +

veya − düğmesine basın.

3

`OK düğmesine basın.

4 Kaydetme ortamını seçmek için +

veya − düğmesine basın.

5

`OK düğmesine basın.

+ − düğmesi

`OK düğmesi

SCENE/INDEX düğmesi Ses kaydedilirken dinleme

Kulaklığı kayıt cihazının EAR jakına taktıktan sonra kaydı başlatırsanız, kaydedilen sesi dinleyebilirsiniz. Kaydetme seviyesi izleme ses düzeyi + ya da − düğmesine basılarak ayarlanabilir.

Kulaklığı kayıt cihazındaki EAR jakına takın.

• Kayıt başladıktan sonra, kaydedilen sesi kulaklık aracılığıyla dinleyebilirsiniz.

Notlar

• Ses düğmesini kullanarak kayıt seviyesini kontrol edebilirsiniz.

• Kulaklarınızın ağrımaması için, kulaklığı kulağınıza takmadan önce ses seviyesini düşürün.

• Geri beslemeye (feedback) neden olabileceğinden kulaklıkları bir mikrofonun yanına yerleştirmeyin.

• Kaydetme sırasından harici hoparlör bağlandığında ses geri besleme riski bulunur.

EAR jakına

2

33

TR

Ka yd etme

Kaydetme

Kayıt koşullarına göre önerilen ayarlar

Kayıt cihazı başlangıçta [WMA 128kbps] moduna ayarlanmıştır, bu sayede satın aldıktan hemen sonra yüksek kaliteli stereo kayıtlar yapabilirsiniz. Çeşitli kayıt fonksiyonları, kaydetme koşullarına uyarlamak üzere ayrıntılı olarak yapılandırılabilir. Aşağıdaki tablo bir örnek olarak bazı kaydetme koşulları için önerilen kaydetme ayarlarını göstermektedir.

Kaydetme koşulları

Önerilen ayarlar

[Rec Mode] (☞ S.56) [Rec Level]

(☞ S.56) [Low Cut Filter]

(☞ S.57) [Zoom Mic]*1 (☞ S.57) Büyük odalardaki

dersler

[PCM]: [44,1kHz/16bit]*2 [MP3]: [128kbps] ve üzeri [WMA]: [128kbps]

[High]

[On]

[+6]

Çok insanın bulunduğu konferanslar

[MP3]: [128kbps] ve üzeri [WMA]: [128kbps]

[Off]

Küçük katılımlı toplantılar ve ticari görüşmeler

[MP3]: [128kbps]

[WMA]: [128kbps] [Middle]

Yoğun arka plan

gürültülü diktasyon [WMA]: [64kbps] [Low]

Müzik çalma, kuş sesleri ve demir yolu sesleri

[PCM]: [44,1kHz/16bit]*2 Kayıt hassasiyetini kaydedilecek sesin düzeyine göre ayarlayın.

[Off]

*1 Yalnızca WS-813 modelinde. *2 Yalnızca WS-813, WS-812 modelinde.

813_ 0001 .WMA

1 2 3

Bu kayıt cihazı ile kaydedilen dosyaların adları otomatik olarak oluşturulacaktır.

1 Kullanıcı kimliği:

Dijital Ses Kayıt Cihazında ayarlanmış kullanıcı kimliği adı.

2 Dosya numarası:

Dosya numarası, seçilen kayıt ortamında yapılan değişikliklerden bağımsız olarak ardışık olarak atanır.

3 Uzantı:

Bu, bu kayıt cihazı ile kaydederken kayıt biçimi için dosya adı uzantısıdır.

• Doğrusal PCM formatı* .WAV

• MP3 formatı .MP3

• WMA formatı .WMA

* Yalnızca WS-813, WS-812 modelinde.

2

34

TR

Kaydetme

Ka yd etme

Harici mikrofon veya diğer cihazlardan kaydetme

Harici mikrofon veya diğer cihazlar bağlanıp ses kaydı yapılabilir. Kullanılacak cihaza göre aşağıdaki şekillerde bağlayın.

• Kayıt sırasında kayıt cihazına başka cihazlar bağlamayın veya bunları kayıt cihazından ayırmayın.

4 Harici mikrofonla kaydetme:

Bir harici mikrofonu kayıt cihazının MIC jakına bağlayın.

Kabul edilebilir harici mikrofonlar (isteğe bağlı) ( ☞ S.88)

Stereo mikrofon: ME51S

Dahili büyük çaplı mikrofon hassas stereo kaydı sağlar.

2 kanallı mikrofon (çok yönlü): ME30W Bu yüksek hassasiyetli yönsüz mikrofonlar, bağlantı gücünden desteklenir ve müzik performanslarını kaydetmek için çok uygundur.

Kompakt tabanca mikrofon (çok yönlü):

ME31

Bu yönlü mikrofon, kuşların seslerini dış mekanda kaydetmek gibi çeşitli kayıt tipleri için kullanışlıdır.

Kompakt zoom mikrofon (çok yönlü):

ME32

Bu mikrofon, bir masa üzerine yerleştirmek ve uzaktan konferans veya dersleri kaydetmek için bir tripoda entegre edilmiştir.

Gürültü engellemeli yüksek

hassasiyetli mono mikrofon (çok yönü):

ME52W

Bu mikrofon ortamdaki gürültüleri minimum düzeyde tutarak uzaktan sesleri kaydetmek için kullanılır.

Kravat klipsli mikrofon (yönsüz): ME15 Bu küçük ve kompakt mikrofon bir kravat klipsliyle birlikte gelir.

Telefon mikrofonu: TP8 Kulaklık tipindeki bu mikrofon telefonla görüşme sırasında kulağınıza takılabilir. Telefon görüşmesi net olarak kaydedilebilir.

Notlar

• Harici mikrofonu kayıt cihazının MIC jakına bağlandığında dahili mikrofon devre dışı kalır.

• Bağlantı gücünden desteklenen mikrofonlar da kullanılabilir.

• [Rec Mode] öğesi bir stereo kayıt moduna ayarlanmışken bir harici mono mikrofon kullanıldığında, ses yalnızca sol kanala kaydedilir (☞ S.56).

• [Rec Mode] öğesi bir mono kayıt moduna ayarlanmışken bir harici stereo mikrofon kullanıldığında, ses yalnızca sol kanala kaydedilir (☞ S.56).

MIC jakına

2

35

TR

Ka yd etme

Kaydetme

Not

WS-813 modeli için:

• Bu kayıt cihazıyla kaydetme seviyesini ayarladıktan (☞ S.56) sonra bile net bir kayıt yapamıyorsanız, bunun sebebi bağlanan cihazların çıkış seviyelerinin çok düşük veya çok yüksek olmasından kaynaklanabilir. Bir harici cihaz bağlandığında bir test kaydı yapın ve ardından harici cihazın çıkış seviyesini ayarlayın.

WS-812, WS-811 modeli için:

• Bu kayıt cihazında giriş düzeyi ayarı yapılamaz. Bir harici cihaz bağlandığında bir test kaydı yapın ve ardından harici cihazın çıkış seviyesini ayarlayın.

4 Diğer cihazların sesini bu kayıt cihazıyla kaydetme:

Diğer cihazın ses çıkış terminali (kulaklık jakı) bu kayıt cihazının MIC jakına KA333 bağlantı kablosuyla (isteğe bağlı) bağlanarak ses kaydedilebilir.

Not

• Çalmayla ilgili çeşitli ses kalitesi ayarlarını yaptığınızda, EAR jakından gönderilen ses sinyali de değişir (☞ S.61, S.62).

4 Bu kayıt cihazının sesini diğer cihazlarla kaydetme:

Bu kayıt cihazının sesi, diğer cihazın ses giriş terminalini (mikrofon jakı) bu kayıt cihazının EAR jakına KA333 bağlantı kablosuyla (isteğe bağlı) bağlayarak diğer cihazlara kaydedilebilir.

MIC jakına Diğer cihazın ses çıkış terminaline

EAR jakına

Diğer cihazın ses giriş terminaline

36 3

d e c a b

TR

Çalma

Çalma

a Kaydetme ortamı göstergesi, Dosya adı Klasör göstergesi

b Çalmada geçen süre

c Çalma konumu çubuk göstergesi d Dosya uzunluğu

e Kayıt tarihi ve saati

Çalma hakkında

1 Çalınacak dosyayı, bunu içeren

klasörden seçin ( ☞ S.28).

2 Çalmayı başlatmak için

`OK düğmesine basın.

• [•] ekranda görüntülenir.

4 Çalmayı

durdurmak istediğiniz herhangi bir noktada STOP ( 4) düğmesine basın.

• [L] ekranda görüntülenir.

• Bu düğmeye basıldığında, çalınan dosya durur. Devam etme fonksiyonu devredeyse, cihaz kapatılsa bile durdurulma noktası kaydedilir. Cihaz tekrar açıldığında, çalma işlemine kaydedilen durdurulma noktasından devam edilebilir.

Kayıt cihazı WAV*, MP3 ve WMA formatındaki dosyaları çalabilir. Diğer bir cihazda kaydedilmiş bir dosyayı çalmak için bu dosyayı bir bilgisayardan aktarmanız (kopyalamanız) gerekir.

* yalnızca WS-813, WS-812 modelinde.

+ − düğmesi

`OK düğmesi STOP (4) düğmesi

3 Ses seviyesini ayarlamak için +

veya − düğmesine basın.

• Ses seviyesi [00] ila [30] arasında bir aralıkta ayarlanabilir.
