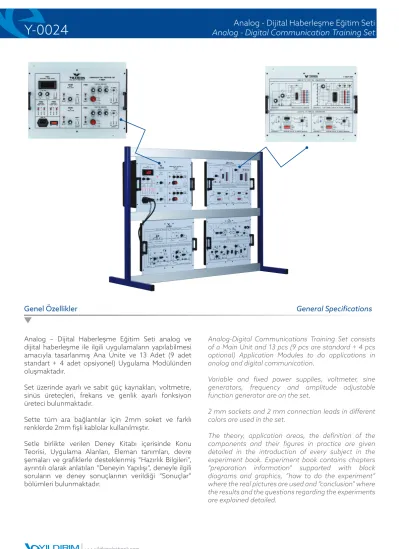

Analog – Dijital Haberleşme Eğitim Seti analog ve dijital haberleşme ile ilgili uygulamaların yapılabilmesi amacıyla tasarlanmış Ana Ünite ve 13 Adet (9 adet standart + 4 adet opsiyonel) Uygulama Modülünden oluşmaktadır.
Set üzerinde ayarlı ve sabit güç kaynakları, voltmetre, sinüs üreteçleri, frekans ve genlik ayarlı fonksiyon üreteci bulunmaktadır.
Sette tüm ara bağlantılar için 2mm soket ve farklı renklerde 2mm fişli kablolar kullanılmıştır.
Analog-Digital Communications Training Set consists of a Main Unit and 13 pcs (9 pcs are standard + 4 pcs optional) Application Modules to do applications in analog and digital communication.
Variable and fixed power supplies, voltmeter, sine generators, frequency and amplitude adjustable function generator are on the set.
2 mm sockets and 2 mm connection leads in different colors are used in the set.
The theory, application areas, the definition of the
Genel Özellikler General Specifications
Main Unit Technical Specifications
DC Sabit Simetrik Güç Kaynağı-1 : (-12V) - 0 - (+12V) DC / 0.7A / Elektronik Korumalı DC Sabit Simetrik Güç Kaynağı-2 : (-5V) - 0 - (+5V) DC / 0.7A / Elektronik Korumalı Frekans Jeneratörü (2adet) : Sabit çıkış frekansı
Genlik Aralığı : 0 - 8Vpp
Fonksiyon Jeneratörü (2adet) : Sinüs, Üçgen, Kare (TTL) Genlik Aralığı : 0 - 8Vpp
Frekans Aralığı : 1Hz - 100KHz
Supply Voltage : 220V AC / 50Hz ±%10
DC Variable Power Supply : 0 - 18VDC / 0.7A / 3½ LED Voltmeter
DC Fixed Symmetric Power Supply-1 : (-12V) - 0 - (+12V) DC / 0.7A / Electronic Protected DC Fixed Symmetric Power Supply-2 : (-5V) - 0 - (+5V) DC / 0.7A / Electronic Protected Frequency Generator (2pcs) : Fixed output frequency
Amplitude Range : 0 - 8Vpp
Function Generator (2pcs) : Sine, Triangle, Square (TTL)
Amplitude Range : 0 - 8Vpp
Frequency Range : 1Hz - 100KHz
Sistem Sunumu
Ana Ünite : 1 Adet
Uygulama Modülleri : 9 Adet
2mm Jaklı Kablo : 24 Adet, 4 farklı renkte Güç Kablosu : 1 Adet, IEC, 2mt
Deney Kitabı : 1 Adet
Masa Üstü Modül Rayı : 1 Adet
Set Content
Main Unit : 1 Pcs
Application Modules : 9 Pcs
2mm Connection Leads : 24 Pcs, in 4 different colors
Power Cable : 1 Pcs, IEC, 2m
Experiment Book : 1 Pcs Desktop Module Rack : 1 Pcs
Y-0024-001 Sinus Oscillator and RF Filters Module
• Examination of Hartley Oscillator
• Examination of Collpits Oscillator
• Examination of Crystal Oscillator
• Examination of Low Pass Active Filter Operation
• Examination of High Pass Active Filter Operation
Y-0024-002 AM Modulation and Demodulation Module
• Examination of Amplitude Modulation
• Examination of Amplitude Demodulation
• Examination of Double Side Band (DSB) Amplitude Modulation
• Examination of Double Side Band (DSB) Amplitude Demodulation
Y-0024-003 FM Modulation and Demodulation Module
• Examination of Frequency Modulation
• Examination of Frequency Demodulation
Uygulama Konuları / Applications
Y-0024-001 Sinüs Osilatörler ve RF Filtreler Modülü
• Hartley Osilatörünün İncelenmesi
• Kolpits Osilatörünün İncelenmesi
• Kristal Osilatörünün İncelenmesi
• Alçak Geçiren Aktif Filtrenin Çalışmasının İncelenmesi
• Yüksek Geçiren Aktif Filtrenin Çalışmasının İncelenmesi
Y-0024-002 AM Modülasyon ve Demodülasyon Modülü
• Genlik Modülasyonunun İncelenmesi
• Genlik Demodülasyonunun İncelenmesi
• Çift Yan Band (DSB) Genlik Modülasyonunun İncelenmesi
• Çift Yan Band (DSB) Genlik Demodülasyonunun İncelenmesi
Y-0024-003 FM Modülü ve Demodülasyon Modülü
• Frekans Modülasyonunun İncelenmesi
• Frekans Demodülasyonunun İncelenmesi
Y-0024-004 ADC ve DAC Modülü
Y-0024-005 PWM Modulation and Demodulation Module
• Examination of Pulse Width Modulator (PWM) (2 Experiments)
• Examination of Pulse Width Demodulator
Y-0024-006 ASK Modulation and Demodulation Module
• Examination of Amplitude Shift Keying (ASK) Modulation
• Examination of Amplitude Shift Keying (ASK) Demodulation
Y-0024-007 FSK Modulation and Demodulation Module
• Examination of Frequency Shift Keying (FSK) Modulation
• Examination of Frequency Shift Keying (FSK) Demodulation
• Darbe Genlik Modülatörünün (PWM) İncelenmesi (2 Deney)
• Darbe Genlik Demodülatörünün İncelenmesi
Y-0024-006 ASK Modülasyon ve Demodülasyon Modülü
• Genlik Kaydırmalı Anahtarlama Modülasyonunun (ASK) İncelenmesi
• Genlik Kaydırmalı Anahtarlama Demodülasyonunun (ASK) İncelenmesi
Y-0024-007 FSK Modülasyon ve Demodülasyon Modülü
• Frekans Kaydırmalı Anahtarlama Modülasyonunun (FSK) İncelenmesi
• Frekans Kaydırmalı Anahtarlama Demodülasyonunun (FSK) İncelenmesi
Y-0024-008 PSK Modulation and Demodulation Module
• Examination of Phase Shift Keying (PSK) Modulation
• Examination of Phase Shift Keying (PSK) Demodulation
Y-0024-009 QPSK Modulation and Demodulation Module
• Examination of Quadrature Phase Shift Keying (QPSK) Modulation
• Examination of Quadrature Phase Shift Keying (QPSK) Demodulation
Uygulama Konuları / Applications
Y-0024-008 PSK Modülasyon ve Demodülasyon Modülü
• Faz Kaydırmalı Anahtarlama Modülasyonunun (PSK) İncelenmesi
• Faz Kaydırmalı Anahtarlama Demodülasyonunun (PSK) İncelenmesi
Y-0024-009 QPSK Modülasyon ve Demodülasyon Modülü
• Dörtlü Faz Kaydırmalı Anahtarlama Modülasyonunun (QPSK) İncelenmesi
• Dörtlü Faz Kaydırmalı Anahtarlama Demodülasyonunun (QPSK) İncelenmesi
Desktop Module Rack
Desktop Module Rack is designed to place each application modules on it Masa Üstü Modül Rayı
Masa Üstü Modül Rafı, tüm modüllerin iki bölümlü raylı sistem üzerine takılabileceği yapıda tasarlanmıştır
Y-0024-011 Delta Modulation and Demodulation Module
• Examination of Delta Modulation
• Examination of Delta Demodulation
Y-0024-010 PAM & PCM Modulation and Demodulation Module
• Examination of PAM Modulation
• Examination of PAM Demodulation
• Examination of PCM Modulation
• Examination of PCM Demodulation
Y-0024-013 TDM Modulation and Demodulation Module
• Examination of TDM Modulation
• Examination of TDM Demodulation
Y-0024-012 FDM Modulation and Demodulation Module
• Examination of FDM Modulation
• Examination of FDM Demodulation
Y-0024-011 Delta Modülasyon ve Demodülasyon Modülü
• Delta Modülasyonunun İncelenmesi
• Delta Demodülasyonunun İncelenmesi
• PAM Modülasyonunun İncelenmesi
• PAM Demodülasyonunun İncelenmesi
• PCM Modülasyonunun İncelenmesi
• PCM Demodülasyonunun İncelenmesi
Y-0024-013 TDM Modülasyon ve Demodülasyon Modülü
• TDM Modülasyonunun İncelenmesi
• TDM Demodülasyonunun İncelenmesi
Y-0024-012 FDM Modülasyon ve Demodülasyon Modülü
• FDM Modülasyonunun İncelenmesi
• FDM Demodülasyonunun İncelenmesi
